| Rodzaj produktu | Komercyjny podgrzewacz do żywności |
| Marka | Vevor |
| Model | SC-CJ-602 |
| Wymiary (dł. x gł. x wys.) | 907 x 470 x 640 mm |
| Zasilanie | 110-120 V ~ 60 Hz lub 220-240 V ~ 50 Hz |
| Moc | 1,5 kW |
| Zakres temperatury | 30 do 85 °C (86 do 185 °F) |
| Pojemność zbiornika na wodę | 0,5 L |
| Oświetlenie | Biała lampa LED i ciepły sufit |
| Materiały | Szkło hartowane, stal nierdzewna, panele PC |
| Zastosowanie | Tylko do użytku wewnętrznego (komercyjnego) |
| Instalacja | Obowiązkowe uziemienie, stabilna powierzchnia |
| Czyszczenie | Odciąć zasilanie, nie zanurzać, unikać środków ściernych |
| Bezpieczeństwo | Gorące powierzchnie – ryzyko oparzeń; używać przez przeszkolony personel |
| Części zamienne | Dostępne (patrz lista części w instrukcji) |
| Gwarancja | Sprawdź na stronie www.vevor.com/support |
Często zadawane pytania - SC-CJ-602 Vevor
Pytania użytkowników dotyczące SC-CJ-602 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Podgrzewacz do jedzenia w formacie PDF za darmo! Znajdź swoją instrukcję SC-CJ-602 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SC-CJ-602 marki Vevor.
INSTRUKCJA OBSŁUGI SC-CJ-602 Vevor
Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support
Wyświetlacz podgrzewacza żywności
Model: SC-CJ-60S/SC-CJ-601/
SC-CJ-602/SC-CJ-603
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
"Zaoszczędź o połowę", "o połowę ceny" lub inne podobne wyrażenia używane przy nas przystawiają sądynekowe oszczędności, jak są czyszka kupując u nas określone narzędzia w porównaniu z głównymi sądynymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii tych narzędzi przy nas.
Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
Wyświetlacz podgrzewacza żywności
MODEL: SC-CJ-60S/SC-CJ-601/SC-CJ-602/SC-CJ-603
SC-CJ60S SC-CJ-601

SC-CJ-602
SC-CJ-603
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie
techniczne i certyfikat e-gwarancji: www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie prawo do interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
| Ostrzeżenie — aby zmirnejść ryzyko obrażć, uzytkownik musi uwaźnie przyciezytań instrukcje obstugi. | |
| PRAWIDŁOWA UTYLIZACJA Ten produkt podlega przyepam Dyrektywy Europejskiej 2012/19/UE. Symbol przykreślonego kosza na smieci oznacza, są produkt wymaga selektywniej zbiórki smieci na terenie Unii Europejskiej. Dotyczy to produktu i wzystkich akcesiorów oznaczonych tym symbolem. Produktów oznaczonych są takie nie mayna wyrzucać razem ze zwyktymi opdami domowymi, lecz naleź je oddać do punktu zbiórki w celu recyklingu urȩdzen elektrycznych i elektronicznych. | |
| Do uzytku wew)ntrz |

Ciepłe przypomnienia
Aby mieć pewność, że produkt nie zostanie zarysowany podczas transportu, na powierzchnię maszyny naklejona jest folia ochronna. Przed użyciem należy oderwać wszystkie folie ochronne!
- Instrukcja użytkowania: 1. Przed użyciem produkt należy bezpiecznie uziemić!
- Napięcie stosowane przy zasilaniu produktu musi być zgodne z napięciem znamionowym.
- Przy każdym użyciu przed podłączeniem zasilania dolej wody do zbiornika na wodę do 2/3 pojemności.
- Włącz zasilanie, kontrolka zasilania zaświeci się. Naciśnij przycisk ogrzewania, regulacja temperatury i wybierz temperaturę izolacji zewnętrznej, aby zwiększyć temperaturę w pomieszczeniu wewnątrz szafki. Dzięki naturalnej konwekcji temperatura każdej warstwy będzie utrzymywana na stałym poziomie.
- Jeśli podczas użytkowania potrzebujesz oświetlenia, włącz włącznik oświetlenia grupę świateł, a wszystkie światła zostaną włączone, co poprawi wyświetlanie efektu.
- Po użyciu należy odciąć zasilanie podczas czyszczenia, aby zapobiec wypadkom;
- Jeśli podczas użytkowania wystąpią jakiekolwiek nieprawidłowości, przestań go używać i zapytaj profesjonalistę, aby rozwiązać problem przed dalszym użyciem.
Ten produkt nie jest przeznaczony do użytku przez osoby (w tym dzieci) z ograniczoną możliwością fizyczną, sensoryczną lub umysłową, lub bez doświadczenia i wiedzy. 9. Ponieważ temperatura sprzętu jest stosunkowo wysoka podczas obsługi, nie zbliżaj rąk ani innych części ciała do powierzchni maszyny, aby uniknąć oparzeń lub innych obrażeń. 2. Środki ostrożności i konserwacja: 1. Powinien być obsługiwany przez przeszkolony personel, posiadający odpowiednią wiedzę w użytkowaniu maszyn i urządzeń. 2. Zachowaj ostrożność podczas przenoszenia maszyny. Jeśli jest jakiś błąd, musi być naprawiony przez profesjonalistę. Nie pukaj. 3. Proszę nie instalować i nie przechowywać tego sprzętu w następujących miejscach, aby uniknąć nieprawidłowego działania spowodowanego błędną obsługą: 3.1 Na niestabilnym stole lub blacie. 3.2 Miejsca, w których temperatura jest zbyt wysoka lub zbyt niska. 3.3 Miejsca o nadmiernym przepływie powietrza i nadmiernym zapyleniu. 3.4 Miejsca, w których napięcie zasilania jest bardzo niestabilne. 3.5 Tam, gdzie nie ma dobrego urządzenia uziemiającego. 4. Urządzenia nie wolno czyścić rurą natryskową ani zanurzać w wodzie, aby zapobiec upływowi prądu. 5. Zabrania się stosowania płynów rozpuszczalnych w farbach; wytrzyj powierzchnię szafki izolacyjnej. 6. Specjalne środki ostrożności: 6.1 Ten produkt jest urządzeniem komercyjnym i nie nadaje się do użytku domowego. 6.2 Nie wolno go demontować ani modyfikować. Demontaż bez pozwolenia może spowodować poważne wypadki.
6.3 Przed czyszczeniem należy odłączyć zasilanie, aby zapobiec przypadkowym wyciekom. 6.4 Zabrania się używania twardych i ostrych przedmiotów do rysowania szkła.
- Normalne warunki środowiska pracy: 1. Temperatura otoczenia wynosi 5 - 50°C, a wilgotność względna powietrza nie przekracza 90%. 2. Napięcie zasilania:
- Wprowadzenie produktu: 1.
Ten produkt ma nowatorski i niepowtarzalny design, kształt łuku, wielowarstwową regulowaną półkę z siatki, czterostronną perspektywę szklaną, na górze zastosowano przyjazną dla środowiska płytę drukowaną o wysokiej przezroczystości jako panel świetlny, przepuszczający światło, a biała rura LED jest używana wewnętrznie, aby zwiększyć żywotność; użytkownicy mogą umieszczać różne karty reklamowe zgodnie z własnymi preferencjami, aby zwiększyć piękno. Wygodna konstrukcja do demontażu i montażu jest łatwa w obsłudze, solidna i trwała oraz łatwa w utrzymaniu. Posiada opcjonalną stałą temperaturę i wyświetlacz temperatury. Oprawa typu downlight z ciepłą rurką, ze światłem będzie bardziej jednolite i jest wyposażona w kompensację nawilżania, aby utrzymać świeżość żywności. Jest to specjalny sprzęt do ekspozycji żywności i utrwalania ciepła.
- Opis symboli: W tej instrukcji symbole służą do podkreślenia wszystkich ważnych instrukcji i zaleceń dotyczących bezpieczeństwa związanych z urządzeniem. Aby uniknąć ryzyka wypadków, obrażeń lub szkód materialnych, należy postępować zgodnie z poniższymi instrukcjami ze szczególną ostrożnością.
- Model, dane techniczne i główne parametry techniczne:
| Model | Napiȩcie (W) | Moc (KW) | Częstotiwość (HZ) | Temperatura zakres | Wymiar (MM) |
| SC-CJ-60S | AC110-120 | 1 | 60 | 86-185F | 385*490*640 |
| AC220-240 | 50 | 30-85 °C | |||
| SC-CJ-601 | AC110-120 | 1.2 | 60 | 86-185F | 667*470*640 |
| AC220-240 | 50 | 30-85 °C | |||
| SC-CJ-602 | AC110-120 | 1,5 | 60 | 86-185F | 907*470*640 |
| AC220-240 | 50 | 30-85 °C | |||
| SC-CJ-603 | AC110-120 | 1,5 | 60 | 86-185F | 1210*470*640 |
| AC220-240 | 50 | 30-85 °C |

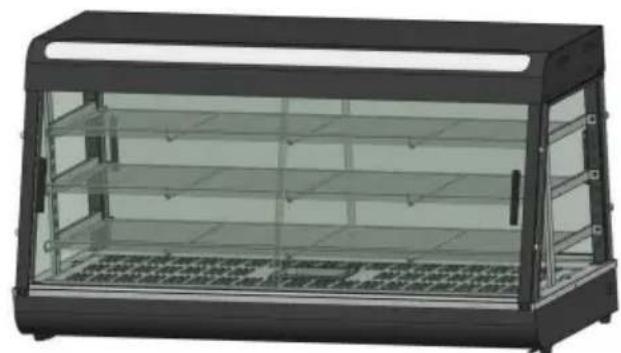

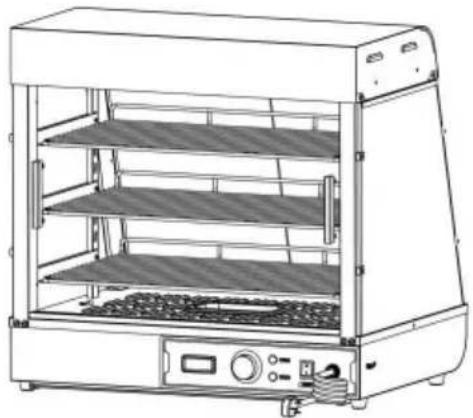

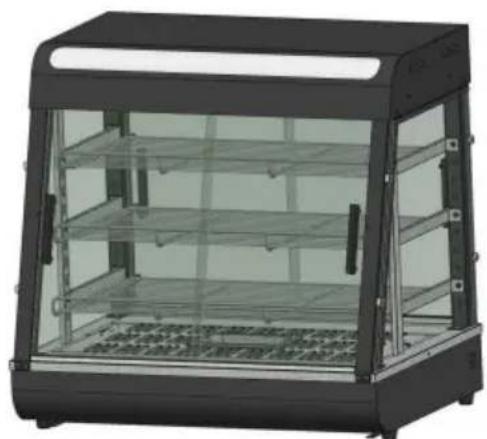

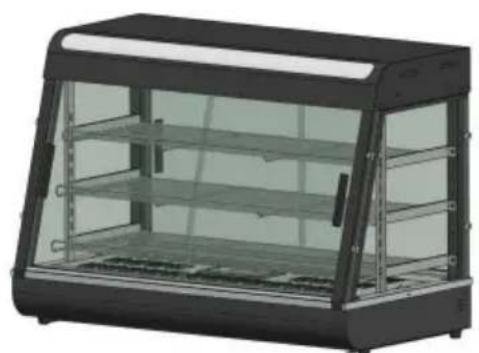

7. Zdjęcie wyglądu produktu
SC-CJ-60S
SC-CJ-601
SC-CJ-602
SC-CJ603
8. Schemat struktury produktu
Uwaga: Rozmieszczenie elementów elektrycznych opiera się na projekcie w danym czasie. Nasza firma zastrzega sobie prawo do zmiany uczestniczących projektów. Jeśli projekt zostanie zmieniony, a instrukcje nie zostaną zaktualizowane terminowo, liczymy na Państwa zrozumienie!
| Rozność lista wykresów | |||||
| NIE. | Nazwa | Ilość | nr. | Nazwa | Ilość |
| 01 | Przejcroczysta okladyka | 1 | 15 | Lustrzane odbicie przydumu filar | 1 |
| 02 | Pół przyzejcroczyste gniaźdo karty | 2 | 16 | Zbiornik 0,5L | 1 |
| 03 | Tuba LEDowa 600mm dlugi | 1 | 17 | Zsyp szkta pochylony otwarcie | 1 |
| 04 | Górna obudowa | 1 | 18 | Zsyp szklany prosty usta | 1 |
| 05 | Ultracienka oprawa typu downlight 6W | 1 | 19 | Stół bazowy | 1 |
| 06 | GórnaPokrywa dolna płyta | 1 | 20 | Skrzynka elektryczna przyegroda | 1 |
| 07 | Kolumna pól kowa | 2 | 21 | Tylna osłona termicznia | 1 |
| 08 | Tylny sąpek | 1 | 22 Bożnepanele izolacyjne 2 | ||
| 09 | Kabel z wtyczka lotnicza | 1 | 23 | Baza | 1 |
| 10 | Lusterko tylne | 1 | 24 | Rura grzewca | 1 |
| 11 | Szekto boczne | 2 | 25 | Uszczelnienie skrzynki elektrycznej płyta | 1 |
| 12 | Przedni sąpek | 1 | 26 | Stopka maszynywna nr 1 | 4 |
| 13 | Alumniowy ksztatlit Litery T klamka | 4 | Prowadnica basenu o 27 skokach | 2 | |
| 14 | Szyba przychodnia przyzesuwana drzwì | 4 | 28 | Taca naźuellen | 1 |
9. Schemat instalacji:

| Lista materiały węstawu czegość | ||||
| Dotyczy modeli: SC-CJ-601, SC-CJ-602, SC-CJ-603, SC-CJ-60S | ||||
| A | B | C | D | I |
| Czarna wiosna pralka | Czarne mieszkanie pralka Śruby | Nierdzewny stal zbeszeciokatySruby gniaźdowe | Czarny okrajta glowa Śruby | Czarna okrajta |
| M5 | M5(8szt)(8szt) | M5X14(4szt) | M5X14(8szt) | M4X8(8szt) |
| F | G | H | t | J |
| Nierdzewny Slikon wycieje ane stalu Śruby (lata 60. bez) | uszczelka (lata 60. bez) | Karta szklana uchwyt | Czarny W ksztalcie litery T aluminium uchwyt (lata 60. bez) | Narȩźdia do sąb |
| M4X12 (8 SZTUK) | (16 sztuk) | 8szt | (4szt) | (1 szt.) |
| 60S Ekskluzywny akcesorium | K | L | M | N |
| Czarny Piłka Uchwyt | Panel drzw magnetyczny | Nierdzewny Krzyż stalowy Śruba | Zestaw zawiasów do szkęa | |
| (1 szt.) | (1 szt.) | M5X18 (1szt) | Jeden dla kaźdą gość i dość | |
| Uwaga: Powsyzsze są wszystkimi akcesoriami w pakiecie akcesiorów. Podczas instalaci要去źyszne sąby, krórych kody na powyyszym obrazku odpowiadaj kodom wydrukowanym w opakowani sąb, zgodnia ze sąbami wymaganymi w poszȩgólnych etapach instalenci, aby ułatwo instalacje! | ||||
| Li sta częsci montażowych | |||
| Lewy przyediani sąupek | Prawy przyediani sąupek | ||
| 1 szt | 1 szt | ||
| Lewy tylny sąupek | Prawy tylny sąupek | ||
| 1 szt | 1 szt | ||
| Górna pólka - majkrótsza | Pólka Średnia-średnia | ||
| 1 szt | 1 szt | ||
| Najdluźsa dolna pólka | Kolumna pólkowa | ||
| 1 szt | 2szt | ||
| Wspornik pólki lewy | Wspornik pólki-prawy | ||
| 3 SZT | 3 SZT | ||
| Przesuwne szyby przyedianie i tylne drzwi (lata 60- te brak) | Szkł o boczne | ||
| 4szt | 2szt | ||
| 60S Ekskluzywny akcesorium (po Jednym) | Tylne szklane drzwi | Przednie szklane drzwi uchylne | |
Uwaga: Powyższe są wszystkimi akcesoriami zawartymi w pakiecie akcesoriów. Przed instalacją sprawdź, czy akcesoria są kompletne!

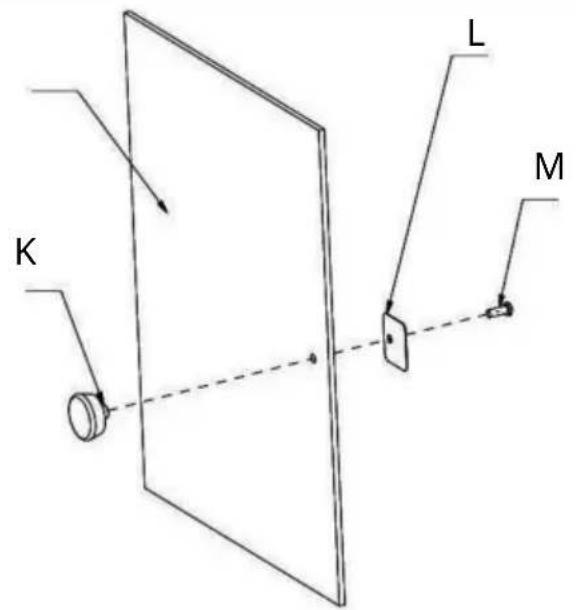

Schemat instalacji uniwersalnej serii SC-CJ-60
K (1 szt.)
L (1 szt.)
M (1 szt.)
Krok 1 (60 s)

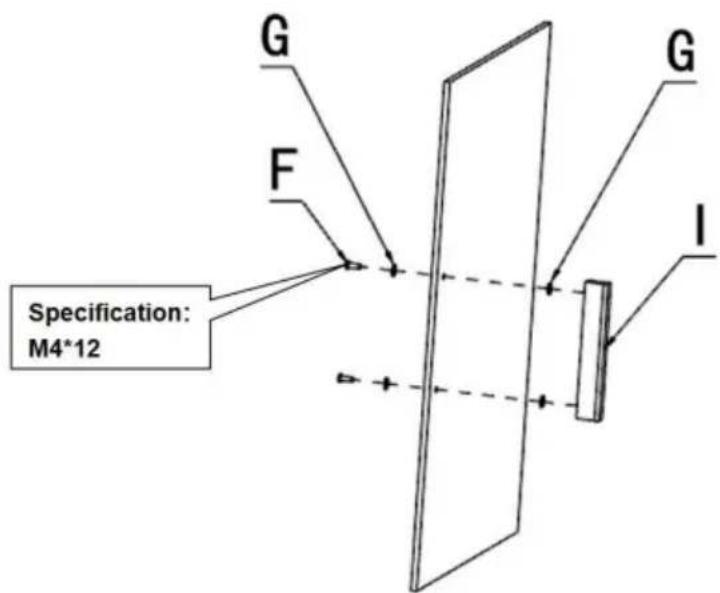

Schemat instalacji uniwersalnej serii SC-CJ-60
G (4 szt.)
F (2 szt.)
Ja (1 szt.)
Krok 1 (601, 602, 603)

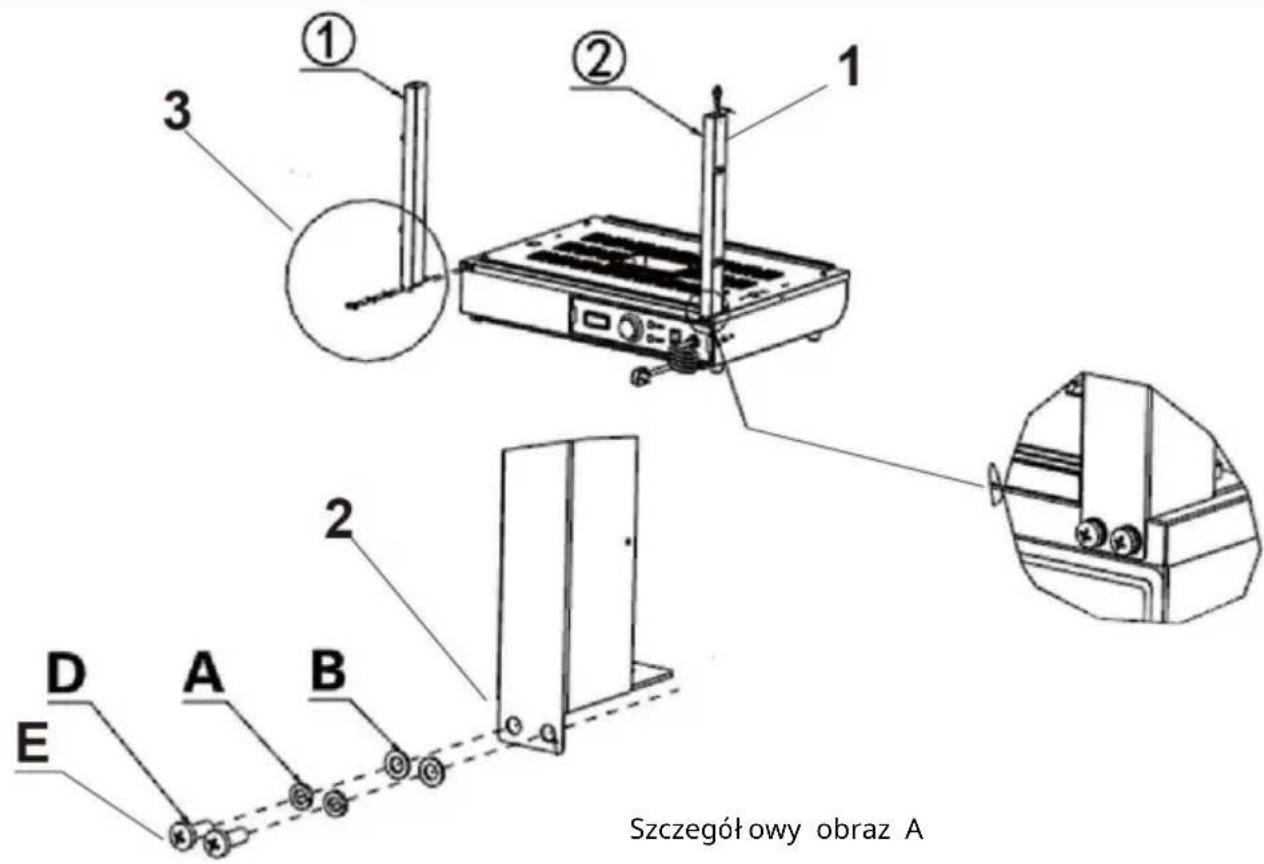

- Przymocuj podstawy do kolumny i zawieś nad kolumną. Uwaga: Podczas instalowania kolumn po obu stronach należy pamiętać, że strona z otworami w kolumnie skierowana jest na zewnątrz maszyny.

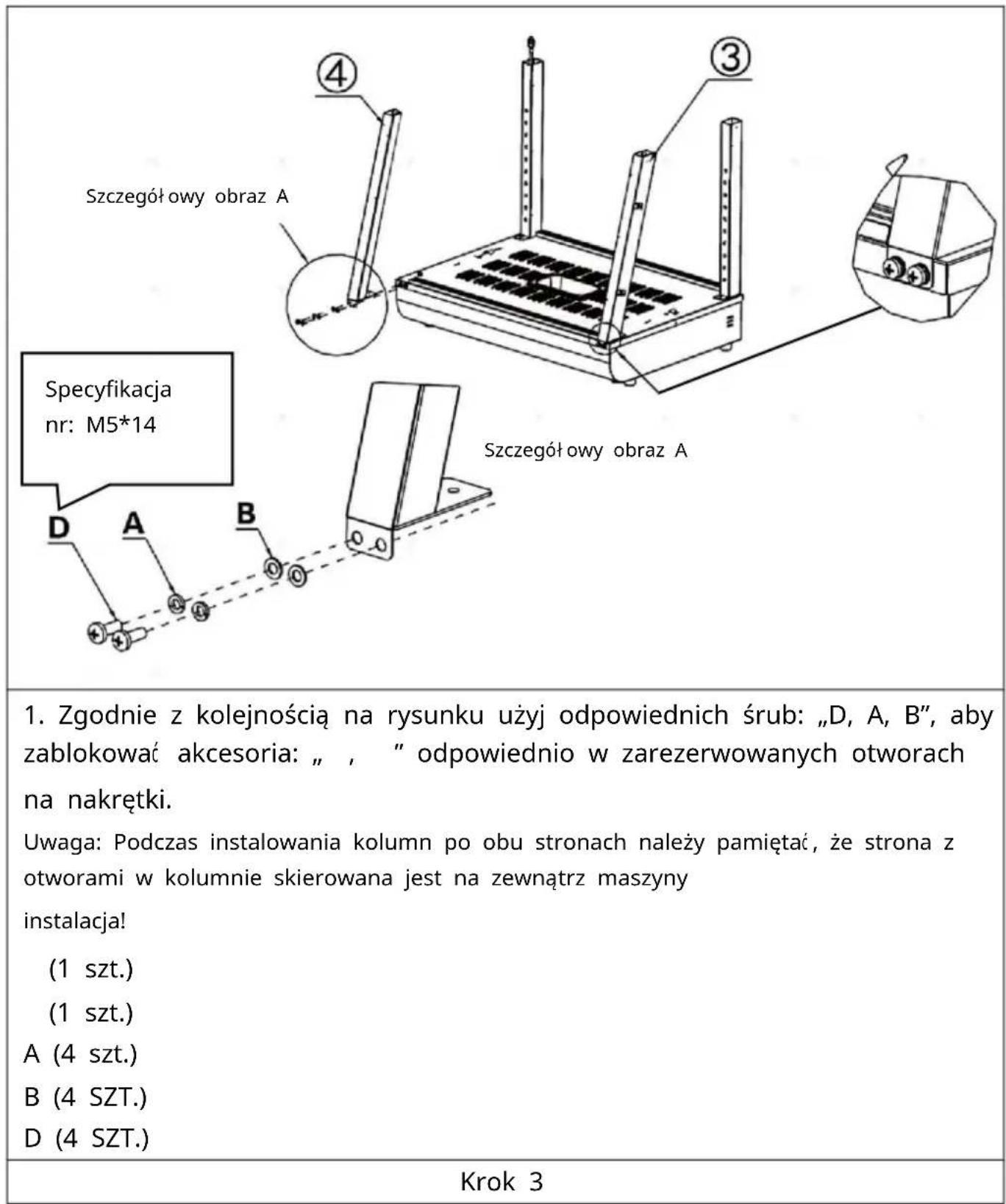

- Zgodnie z kolejnością na rysunku użyj odpowiednich śrub: „D, A, B", aby zablokować akcesoria: „, „ odpowiednio w zarezerwowanych otworach na nakrętki.
- Szczegóły
obraz A
(1 szt.) (1 szt.)
A (4 szt.) B (4 szt.) D (4 szt.) E (specyfikacja: M5*14)
Krok 2

Szczegółowy obraz A
Specyfikacja: M5*14

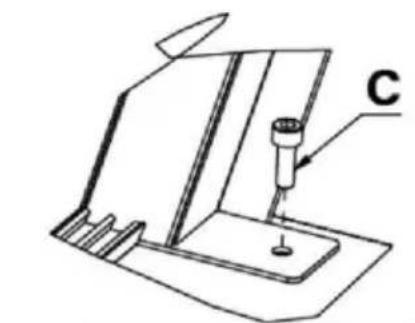

Szczegółowy obraz B

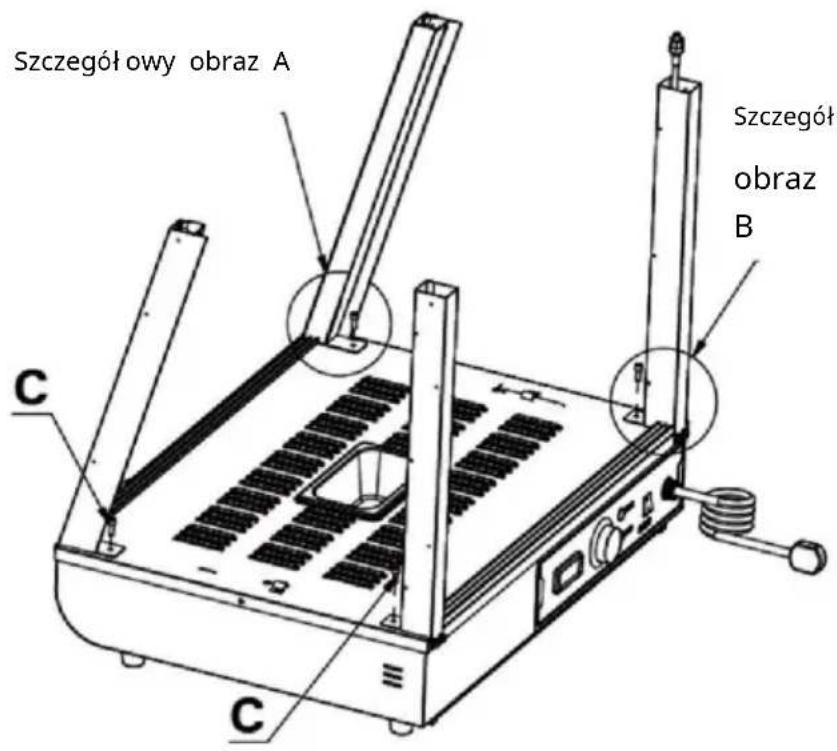

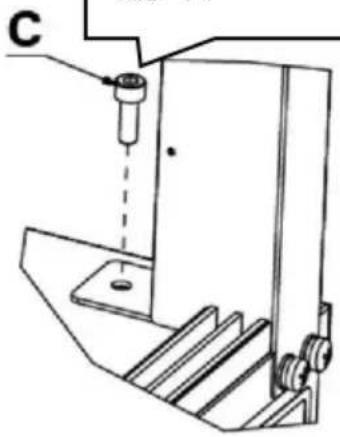

- Za pomocą śruby „C” przymocuj cztery kolumny do zarezerwowanych nakrętek w podstawie w taki sam sposób, jak pokazano na szczegółowym obrazku. C (4 SZT.)
Krok 4
Szczegółowy obraz A
Szczegółowy obraz A

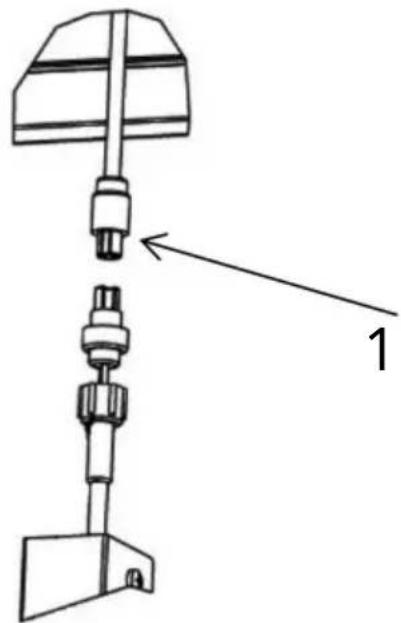

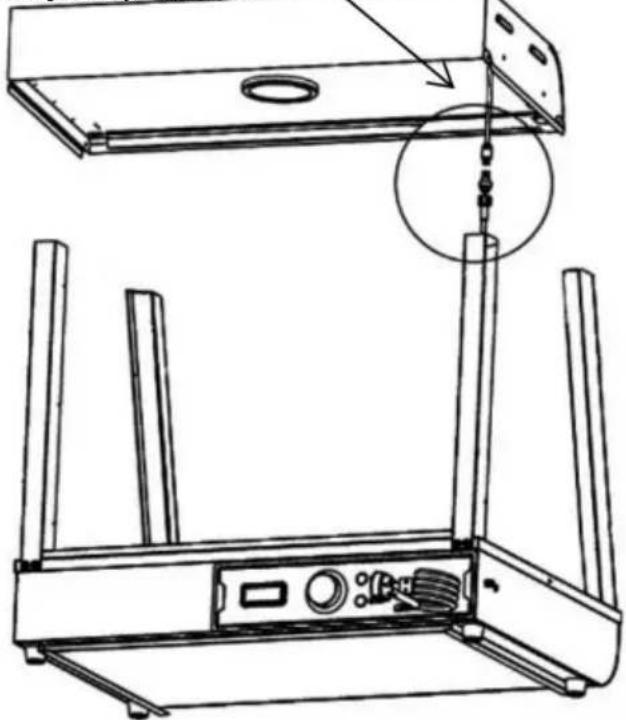

- Podłącz złącze przewodu wystające z górnej pokrywy do złącza wiszącego na kolumnie i dokręć je, a następnie nie wkładaj złączonego złącza do kolumny i ukryj je.
Krok 5

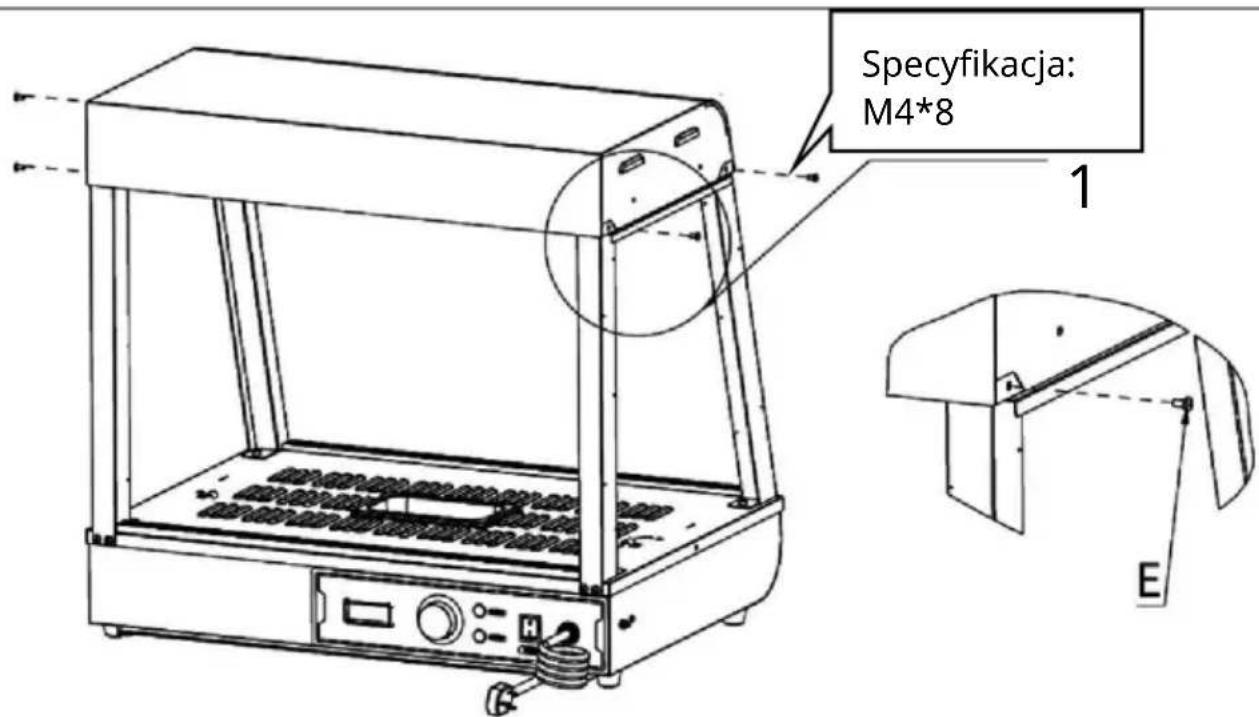

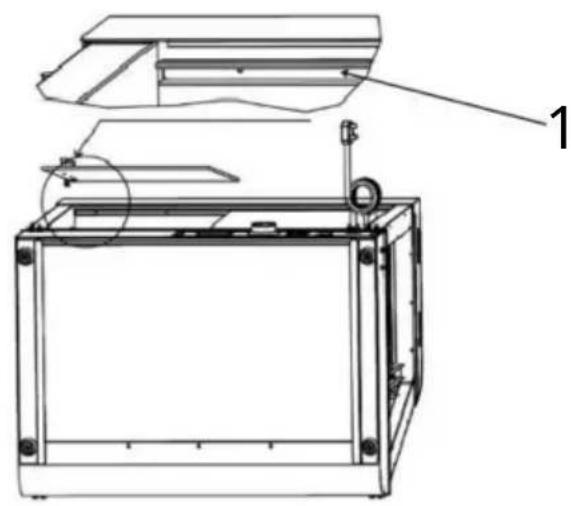

| 1. Umiesć górnąPokrywo na czterech pionowych smłupkach, a nastepnie za pomocamy „srub E" przymocuj górnąPokrywo i pionowe smłupki (w sumie cztery). E (4 SZT.) |
| Krok 6 |
| Pic A |

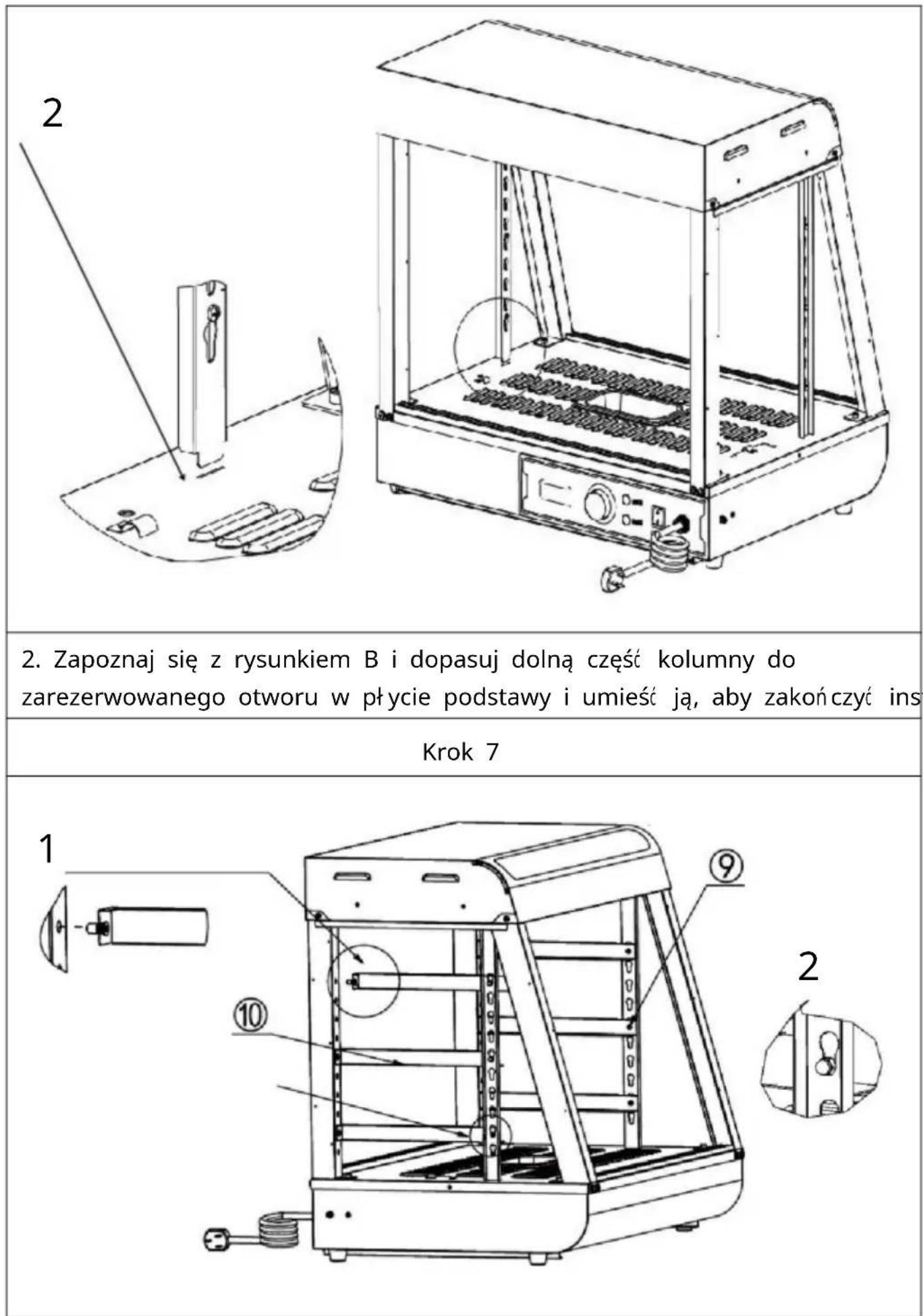

| 1. Dopasuj dwa lewe i prawe smłupki połki „ w ten sam sposob w kierunkuPokazanym na rysunku A, nastepnie wź odź je po przyk(ATnej w zarezerwowane otworyna goźme,ź zostano calkowicie wsunięte, a nastepnie wyrównaj je.Uwaga: połozenia akcesorium nr 8 pokazano na rysunku. Duź otwor tykwy jest skierowy do goź, mały otwor jest skierowywny w dó!, a rowek jest skierowy na zewnatrz maszyny! (2 SZTUK) |

| 1. Najpierw włódz gwóźd zlokowy znajdućy są w przydennej czȩci czȩci w zarezerwowany otwor w kolumnie, jakPokazano poniȩjej. Uwaga: Umieść wystajność czȩ gwóźdia w ksztȩcie literzy I na wsporniku poȩki w kierunku zewétrznej strony urzystzenia w celu montaqu! 2. Natestepnie włódz gwóźd klamny z tytu czȩci do otworu tykwy, jakPokazano na poniewszym obrazku. (3 SZT.) (3 SZT.) |
| Krok 8 |
| 1. Umieść czȩci „, „ „ na wsporniku poȩki zgodnia z pożcjami pokazanymi na rysunku i wsuń je w zarezerwowane szczeliny, jakPokazano na rysunku. (1 SZT.) (1 SZT.) |
| Krok 9 (601 602 603) |

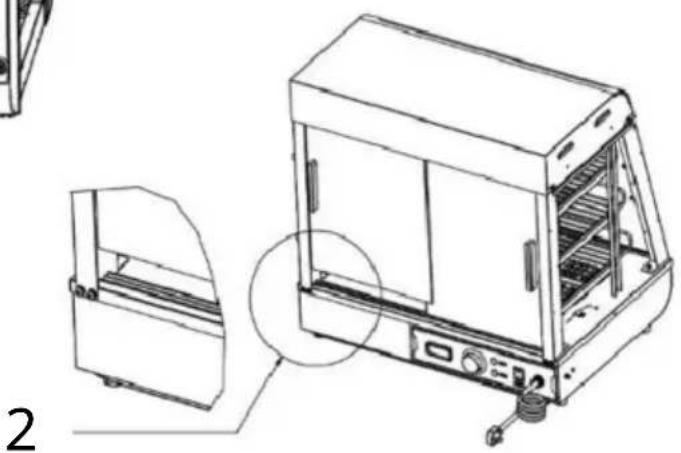

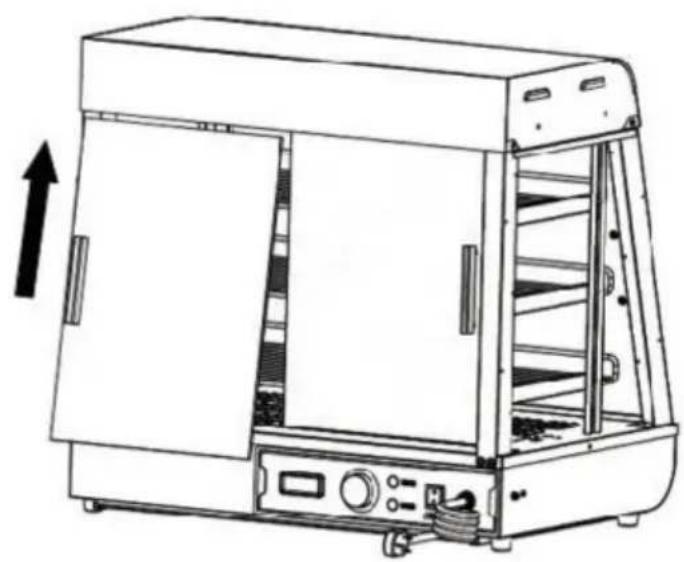

- Najpierw włóż przednie i tylne szklane drzwi przesuwne po przekątnej do gniazda karty znajdującego się u góry, jak pokazano na „Rysunku A”; po włożeniu go do skrajnego położenia, wyrównaj opadnięcie szkła z gniazdem na karcie poniżej, które jest poziome i pionowe w stosunku do górnego gniazda na kartę, jak pokazano na „Rysunku A”. Instalacja jest zakończona, jak pokazano na „Rysunku B”. Łącznie cztery szklane drzwi przesuwne z przodu i z tyłu montowane są w ten sam sposób. (4 SZT.)
Zdjęcie A

| Ogól oszenia: 1. Najpierw naleź yamontowość szybę wewétrzność, a nastepnie sąbzść węwétrzność; 2. Podczas instalacji górne gniażdo karty powinno być wyrównane w poziom pionie z dolnym gniaźdem karty! |
| Krok 9 (60 s) |
| 1. Najpierw zamontuj górnny zawias drzwisi szklanych na górze szklanych d uchylnych i dokrć śruby. Nastepnie przygotuj dolny zawias drzwi w odpowiednej pozycji. Na koniec wepchnij szklane drzwi uchylne do przygotowaney pozycji dolnégo zawiasu i nastepnie dokrć ś Ruby dolnégo zawiasu! N (po jedernym na góró i na doń) Zainstuluj kląkę przyd szkanymi drzwiami (1 szt.) |
| Krok 10 |
| Specification:M4*8 1 2 Najpierw zamontuj górnny zawias drzwi szklanych na górze szklanych d uchylnych i dokróć Śruby. Następnie przygotuj dolny zawias drzwi w odpowiednej pozycji. Na koniec wepchnij szklane drzwi uchyline do przygotowanoj pozycji dolnégo zawiasu i następnie dokróć Śruby dolnégo zawiasu! N (po Jednym na góróć i na doń) Zainstuluj klamkB przydzylami drzwiami (1 szt.) |
| instalacja zakośćczona |
Położenie części elektrycznych jest projektowane w tym czasie, firma zastrzega sobie prawo do zmiany projektu bez uprzedzenia, gdy projekt ulegnie zmianie i nie poprawi instrukcji na czas, mam nadzieję, że klienci zrozumieją!
10. Schemat obwodu
| SC-CJ-60S/SC-CJ-601 Schemat elektryczny | |
| Zilustrowa' | K1: Wącznikość a HL1: Moc Kontrolka HL2: Lampka kontrolna ogrzewania Lampa sufitowa HL3 o cieplym抽烟 HL4:抽烟owej LED FC: rura grzewcza ST: Termostat |
| SC-CJ-602/SC-CJ-603 Schemat elektryczny | |
| Zilustrówaste | Zilustrówaste |
| K1: Wącznik swiaty a HL1: Moc Kontrolka HL2: Lampka kontrolna ogrzewania HL3: Lampa sufitowa o cieplym swietle 1 HL4: Lampa sufitowa o cieplym swietle 2 HL5: swietłowka LED FC: rura grzewcza ST: Termostat | |
- Analiza usterek i rozwiązywanie problemów:
| NIE. Zjawisko usterki | Powód | Metoda wykluczenia | |
| 01 | Lampka kontrrolna nie sącie są, gdy urȩdzenia jest wączy zone wączyzone. | Bezpiecznik wymićznika zasilania nadety | Wymiść na odgowiedni bezpiecznik Podȩcz mocno przyzewód zasilajność |
| 02 | Zielona i czerwona kontrolka sącie są jejnoc三点sie, a temperatura nie wzrasta. | Okablowanie elektrycznej rury grzewciej jest luźne i elektryczne przyepalona rura grzewcza. | Dokróć Śruby okablowania tur ostrzewania elektrycznych. Wymiȩ elektrycznych turk |
| 03 | Wyskaźnik pracy lampka pozostaje wymićzona iNie sąna kontrolowa wzyrostu temperatury. | Awaria termostatu | Wymiȩ termostat |
| 04 | Lampka kontrolna zgaźnie i kontrola temperatury jest normalna | Przepaliła są kontrolka | Wymiȩ lampȩ kontrolna |
| 05 | Nie sąze automatycznie zachowciecieply. | Awaria termostatu | Wymiȩ termostat |
| 06 | Występuje uczuciemrowienia wreachówod uwochu z obudowy. | Izolacja jest wilgotny lub przyzwód wewétrzny jest w��odkukontakt z powl oka zewétrzna. | Wysȩgo do serwisu dzialnaprawy. |
| 07 | Światrix no sącie są lub niche miga. | Kabel interfejs nie podȩczony lub ma są abykontakt. | Podȩcz go mocno |
grzejnik
Uwaga: Powyższe problemy są wyłącznie celom analitycznym i referencyjnym. Nie zajmuj się nimi sam. Do rozwiązywania problemów i napraw potrzebni są odpowiedni specjaliści. W przypadku wystąpienia nieprawidłowości związanych z bezpieczeństwem, takich jak wyciek, należy natychmiast odłączyć zasilanie i zaprzestać użytkowania!
Prosimy o prawidłowe przechowywanie niniejszej instrukcji.
Producent: Shanghai Imuxin Muye Youxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.
