Producttype	Commerciële warmhoudplaat
Merk	Vevor
Model	SC-CJ-602
Afmetingen (L x B x H)	907 x 470 x 640 mm
Voeding	110-120 V ~ 60 Hz of 220-240 V ~ 50 Hz
Vermogen	1,5 kW
Temperatuurbereik	30 tot 85 °C (86 tot 185 °F)
Waterbakcapaciteit	0,5 L
Verlichting	Witte LED-buis en warme plafondlamp
Materialen	Gehard glas, roestvrij staal, PC-panelen
Gebruik	Alleen binnen (commercieel gebruik)
Installatie	Aarding verplicht, stabiel oppervlak
Reiniging	Voeding uitschakelen, niet onderdompelen, schurende producten vermijden
Veiligheid	Hete oppervlakken – brandgevaar; alleen gebruiken door opgeleid personeel
Reserveonderdelen	Beschikbaar (zie explosietekening in de handleiding)
Garantie	Raadpleeg de website www.vevor.com/support

Veelgestelde vragen - SC-CJ-602 Vevor

Hoe installeer ik de Vevor SC-CJ-602 warmhoudplaat?

Volg het installatieschema in de handleiding: monteer de kolommen, bevestig de bovenkap, plaats de roosters en glazen deuren. Zorg ervoor dat het apparaat op een stabiel oppervlak is geïnstalleerd en geaard is voor gebruik.

Wat is de vereiste voedingsspanning?

De Vevor SC-CJ-602 werkt op 110-120 V ~ 60 Hz of 220-240 V ~ 50 Hz. Controleer de spanning van uw net voordat u het apparaat aansluit.

Hoe reinig ik de warmhoudplaat?

Koppel het apparaat los en laat het afkoelen. Reinig de oppervlakken met een niet-schurende vochtige doek. Dompel het apparaat nooit onder in water en gebruik geen oplosmiddelen.

Wat te doen als het aan-/uitlampje niet brandt?

Controleer of het netsnoer goed is aangesloten en of de zekering niet is doorgebrand. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde technicus.

Hoe stel ik de temperatuur in?

Schakel de verwarmingsschakelaar in en draai aan de thermostaat om de gewenste temperatuur tussen 30 en 85 °C te selecteren. Het verwarmingslampje gaat branden wanneer het element opwarmt.

Kan ik de warmhoudplaat buitenshuis gebruiken?

Nee, dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Gebruik buitenshuis brengt elektrische risico's en storingen met zich mee.

Hoe vervang ik de LED-buis?

Schakel de voeding uit, verwijder de bovenkap volgens de handleiding en vervang de defecte LED-buis door een identiek model (600 mm). Schakel indien nodig een professional in.

Waarom stijgt de temperatuur niet?

Controleer of de verwarmingsbuis correct is aangesloten en niet is doorgebrand. De thermostaat kan defect zijn. Deze reparaties mogen alleen door een gekwalificeerde technicus worden uitgevoerd.

Wat is de functie van de waterbak?

De waterbak (0,5 L) helpt de luchtvochtigheid in de kast te handhaven, waardoor voedsel langer vers blijft. Vul deze tot 2/3 voordat u het apparaat inschakelt.

Waar vind ik reserveonderdelen?

Raadpleeg de explosietekening in de handleiding en neem contact op met Vevor support via www.vevor.com/support om de benodigde onderdelen te bestellen.

GEBRUIKSAANWIJZING SC-CJ-602 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Besaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Voedselverwarmer-display

MODEL: SC-CJ-60S/SC-CJ-601/SC-CJ-602/SC-CJ-603

SC-CJ-601

SC-CJ-602SC-CJ60S

SC-CJ-603

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen,要去 de gebruiker de handleiding zorgvuldig lezen.

CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. symbol met een doorgestreepte afvalcontainer Goesf aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbol�zijn gemarkeerd. Producten als zodenig gemarkeerd�zijn,logeniet met het normale huisvuil worden weggegooid,maar要去en waar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

Alleen binnenshuis te gebruiken

Warme herinnering

Om ervoor te zorgen dat dit product tijdens het transport geen krassen oploopt, is er een beschermfolie op het oppervlak van de machine aangebracht. Scheur voor gebruik alle beschermfolies af!

1. Gebruiksaanwijzing: 1. Het

product moet voor gebruik veilig geaard zijn!

1. De door het product gebruikte spanning moet consistent zijn met de nominale spanning.
2. Voeg tijdens elk gebruik water toe aan het waterbassin tot 2/3 van de capaciteit voordat u de stroom inschakelt.
3. Schakel de stroom in, het stroomindicatielampje brandt, draai de verwarmingsschakelaar voor de temperatuurregeling en selecteer de isolatietemperatuur van het voedsel om de temperatuur van de ruimte in de kast te verhogen. Door natuurlijke convectie kan de temperatuur van elke laag consistent worden gehouden.
4. Als u tijdens gebruik verlichting nodig heeft, kunt u de verlichtingsschakelaar inschakelen. De lichtgroep en alle lichten worden ingeschakeld, wat de weergave kan verbeteren.
5. Na gebruik moet de stroom worden uitgeschakeld tijdens het reinigen om ongelukken te voorkomen.
6. Als er tijdens het gebruik iets abnormaals optreedt, stop dan met het gebruik en vraag een professional om problemen op te lossen voordat u het apparaat verder gebruikt. Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis.
7. Omdat de temperatuur van de apparatuur relatief hoog is tijdens de bediening, breng uw handen of andere lichaamsdelen niet in de buurt van het oppervlak van de machine om brandwonden of ander letsel te voorkomen.

2. Voorzorgsmaatregelen en onderhoud:

1. Het moet worden bediend door aangewezen personeel en bekwaam in het gebruik van machines en apparatuur.
2. Wees voorzichtig bij het verplaatsen van de machine. Als er sprake is van een fout, dan moet dat worden gerepareerd door een professional. Klop er niet op.
3. Installeer en bewaar deze apparatuur niet op de volgende locaties om defecten als gevolg van een verkeerde bediening te voorkomen:

3.1 Op een onstabiele tafel of toonbank. 3.2 Plaatsen waar de temperatuur te hoog of te laag is. 3.3 Plaatsen met een overmatig luchtvolume en overmatig stof. 3.4 Plaatsen waar de voedingsspanning zeer onstabiel is. 3.5 Waar er geen goed aardingsapparaat is. 4. Het apparaat mag niet worden gereinigd met een watersproeipijp of worden ondergedompeld in water om elektrische lekkage te voorkomen. 5. Het is ten strengste verboden om vloeistoffen te gebruiken die oplosbaar zijn in bakverf; veeg het oppervlak van de isolatiekast schoon. 6. Speciale voorzorgsmaatregelen: 6.1 Dit product is een commercieel apparaat en is niet geschikt voor thuisgebruik. 6.2 Het kan niet worden gedemonteerd of aangepast. Demonteren zonder toestemming kan ernstige ongelukken veroorzaken.

6.3 De stroom moet voor het reinigen worden uitgeschakeld om onbedoelde lekkage-ongelukken te voorkomen. 6.4 Het is verboden harde of scherpe voorwerpen te gebruiken om krassen op het glas te maken.

3. Normale werkomgevingsomstandigheden: 1. De

omgevingstemperatuur is 5-50 °C en de relatieve luchtvochtigheid is niet meer dan 90%; 2.

Voedingsspanning:

110V ± 10%, frequentie: 60 ± 1% Hz. (220V ± 10%, frequentie: 50 ± 1% Hz)

4. Productintroductie: 1. Dit product

heeft een nieuw en uniek ontwerp, boogvorm, meerlaags verstelbare roosterplank, vierzijdig glasperspectief, de bovenkant maakt gebruik van een milieuvriendelijke, hoogtransparante pc-plaat als lichtdoorlatend lichtpaneel en intern wordt een witte LED-buis gebruikt om de levensduur te verlengen; gebruikers kunnen verschillende reclamekaarten plaatsen volgens uw eigen voorkeuren om de schoonheid te vergroten. De handige demontage- en montagestructuur is eenvoudig te bedienen, stevig en duurzaam en gemakkelijk te onderhouden. Het beschikt optioneel over een constante temperatuur en een temperatuurdisplay. Het ontwerp van de bovenste warme buis-downlight kan het licht uniformer maken en is uitgerust met vochtcompensatie om het voedsel vers te houden. Het is een speciale uitrusting voor het tentoonstellen van voedsel en het behoud van warmte.

5. Beschrijving van symbolen: In

deze handleiding worden symbolen gebruikt om alle belangrijke veiligheidsinstructies en aanbevelingen met betrekking tot de apparatuur te benadrukken. Om het risico op ongelukken, persoonlijk letsel of materiële schade te voorkomen, dient u deze instructies met bijzondere zorg op te volgen.

1. Model, specificaties en belangrijkste technische parameters:

Model	Spanning (IN)	Stroom (kW)	Frequentie (HZ)	Temperatuur bereik	Dimensie (MM)
SC-CJ-60S	AC110-120	1	60	86-185F	385*490*640
	AC220-240		50	30-85y
SC-CJ-601	AC110-120	1.2	60	86-185F	667*470*640
	AC220-240		50	30-85y
SC-CJ-602	AC110-120	1.5	60	86-185F	907*470*640
	AC220-240		50	30-85y
SC-CJ-603	AC110-120	1.5	60	86-185F	1210*470*640
	AC220-240		50	30-85y

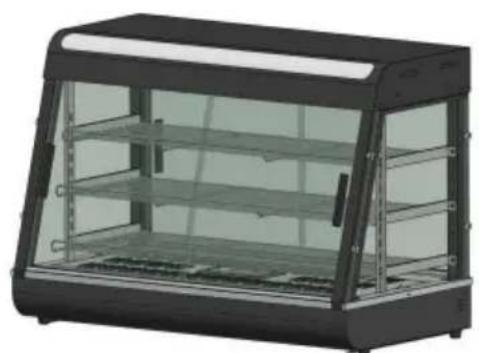

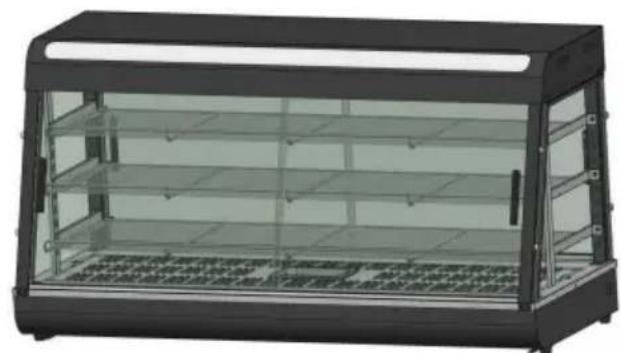

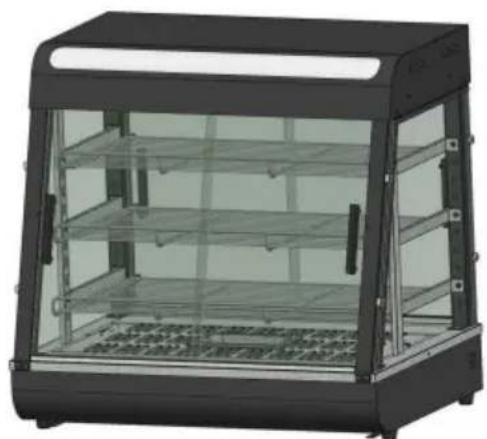

7. Afbeelding van het uiterlijk van het product

SC-CJ-60S

SC-CJ-601

SC-CJ-602

SC-CJ603

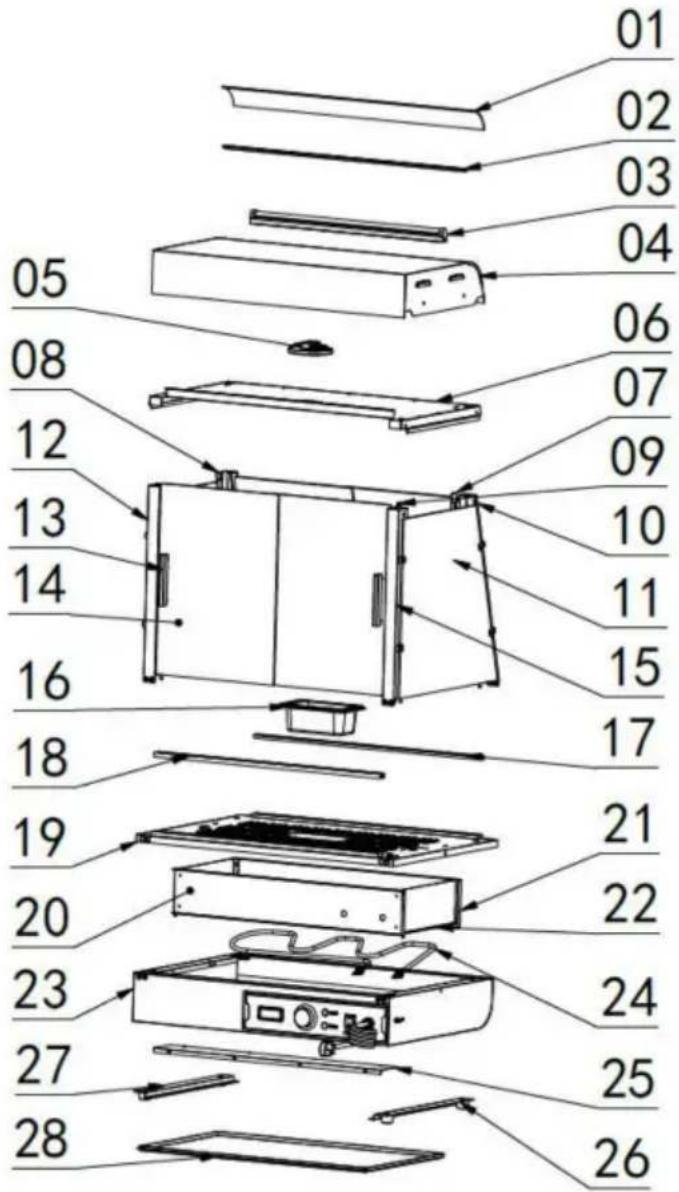

8. Productstructuurdiagram

Let op: De locatie van de elektrische componenten is gebaseerd op het ontwerp bij die tijd. Ons bedrijf behoudt zich het recht voor om de ontwerpen te wijzigen. Als het ontwerp wordt gewijzigd en de instructies niet tijdig worden bijgewerkt, hopen wij op uw begrip!

Geëplodeerde kaartlijst
Nee.	Naam	Aantal	nr.	Naam	Aantal
01	Doorschijnende hoes	1	15	Spiegelbeeld voorkant pijler	1
02	Doorzichtigige kaartsleuf 2		16	Bassin van 0,5 liter	1
03	LED buis 600mm lang	1	17	Glazen goot schuin opening	1
04	Bovenklep	1	18	Glazen gootrecht mond	1
05	Ultradunne downlight 6W	1	19	Basis tafel	1
06	Bovenklep onderkant bord	1	20	Elektrische kast partitie	1
07	Plankkolom	2	21	Hitteschild achteraan	1
08	Achterste pijler	1	22 Zij-isolatiepanelen 2
09	Luchtvaartstekkerkabel	1	23	Baseren	1
10	Spiegel in de achterstijl	1	24	Verwarming pijp	1
11	Zijglas	2	25	Afdichting van elektrische kastein bord	1
12	Voorste pijler	1	26	№ 1 machinevoet	4
13	Aluminium T-vormig deurklink	4	27 Slag wastafelgeleider	2
14	Glazen schuifpui vooraan deur	4	28	Slakkenbak	1

9. Productinstallatieschema:

Onderdelenset stuklijst
Van toepassing op modellen: SC-CJ-601, SC-CJ-602, SC-CJ-603, SC-CJ-60S
A EN	B	C	D
Zwarte veer wasmachine	Zwart plat wasmachine kop	Roestvrij staal schroedek inbusbauten	Zwart rond hoofd schroeven	Zwart rond
M5 (8 stuks)	M5	M5X14 (4 stuks)	M5X14 (8 stuks)	M4X8 (8 stuks)(8 stuks)
F	G	H	I	J
Roestvrij staal gevoerd schroeven (Jaren 60 geen)	Siliconen pakking (Jaren 60 geen)	Glazen kaart houver	Zwart T-vormig aluminium hendel (Jaren 60 geen)	Gereedschap voor schroeven
M4X12 (8 STUKS)	(16 stucks)	(8 stucks)	(4 stucks)	(1 stuk)
Jaren 60 Exclusief accessoire
	K M N	L
	Zwart Bal Hendel	Deurpaneel met magneet	Roestvrij Stalen kruis schroef	Glazen scharnierset
	(1 stuk)	(1 stuk)	M5X18 (1 stuks)	Een voor elke boven- en onderkant
Let op: Bovenstaande zijn alle accessoirepakket. Tijdens de installmentiekunt u de schroeven vinden waarvan de codes op de afbeelding hierboven overeenkomen met de codes die in de schroevenverpakking� aufgedrukt, volgens de schroeven die vereist� in de installmentiestappen voor eenvoudige installmentatie

Lijst met montageonderdelen
ý	Linker voorstijl	ý	Rechtenvoorstijl
	1 STUK		1 STUK
ý	Linker hinterstijl	ý	Rechter hinterstijl
	1 STUK		1 STUK
y	Bovenste plank-kortste	y	Middelste plank-medium
	1 STUK		1 STUK
y	Lagere plank-langste	y	Plankkolom
	1 STUK		2 STUKS
y	Plankbeugel-links	y	Plankbeugel-rechts
	3 STUKS		3 STUKS
y	Glazen schuifpui voor en achefter deuren (jaren 60 geen)	y	Zijglas
	4 STUKS		2 STUKS
Jaren 60 Exclusief accessoire (elk een)
	yGlazen deur achteraan	y Glazen klapdeur aan de voorkant

Let op: Bovenstaande zijn alle accessoires die in het accessoirepakket zitten. Controleer vóór installatie of de accessoires compleet zijn!

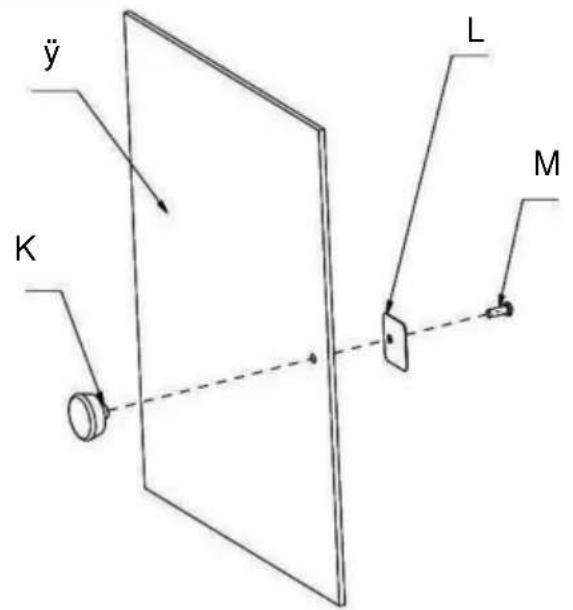

SC-CJ-60-serie universeel installatieschema

K (1 STUKS)

L (1 STUKS)

M (1 STUKS)

Stap 1 (jaren 60)

SC-CJ-60-serie universeel installatieschema

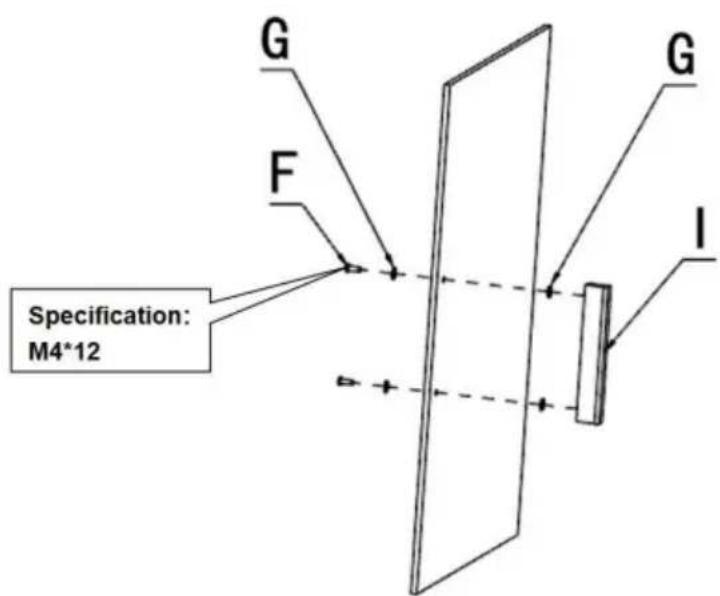

Stap 1 (601 602 603)

G (4 STUKS)

F (2 STUKS)

I (1 STUKS)

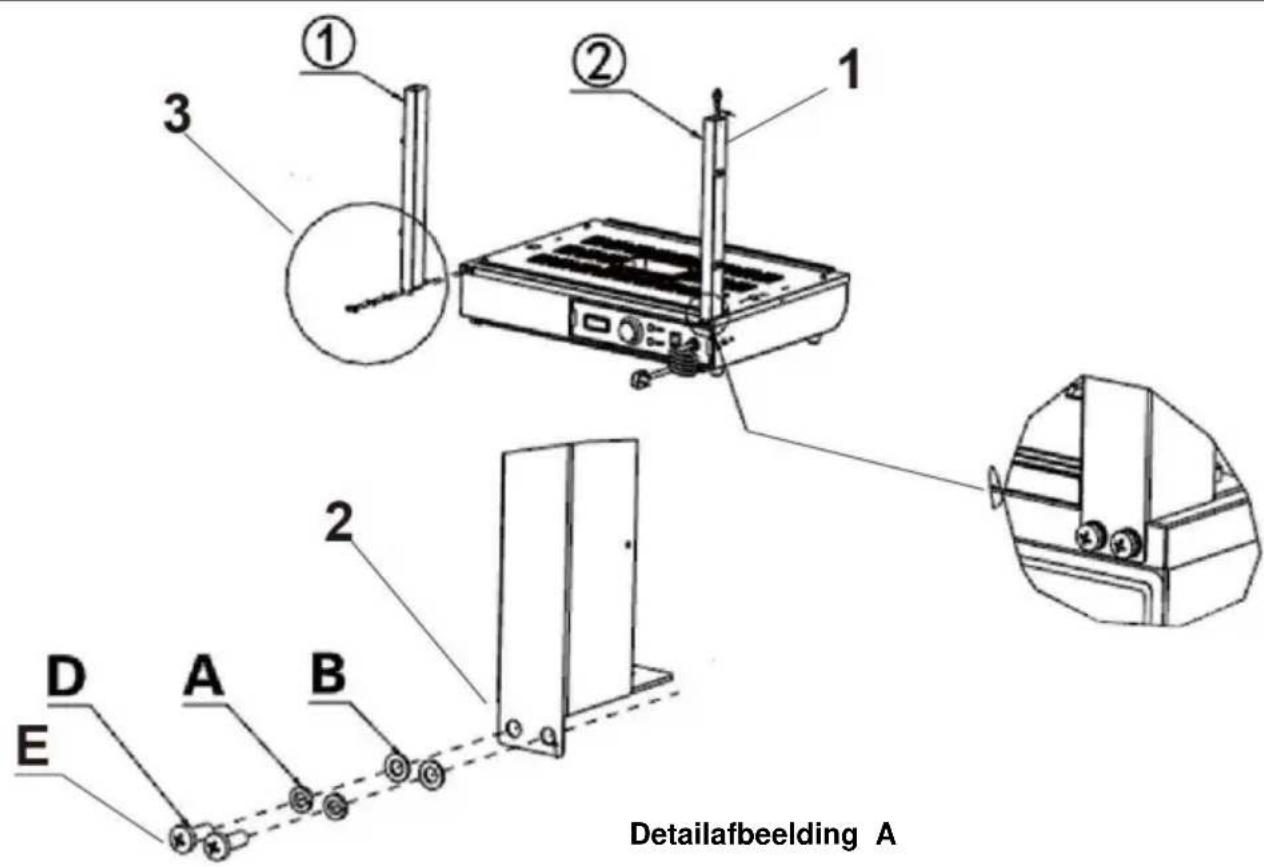

1. Leid de lightsnoerconnector die uit de basis steekt door de kolom en hang deze boven de kolom. Opmerking: Houd er bij het installeren van de kolommen aan beide zijden rekening mee dat de kant met gaten in de kolom naar de buitenkant van de machine is gericht. Installatie!

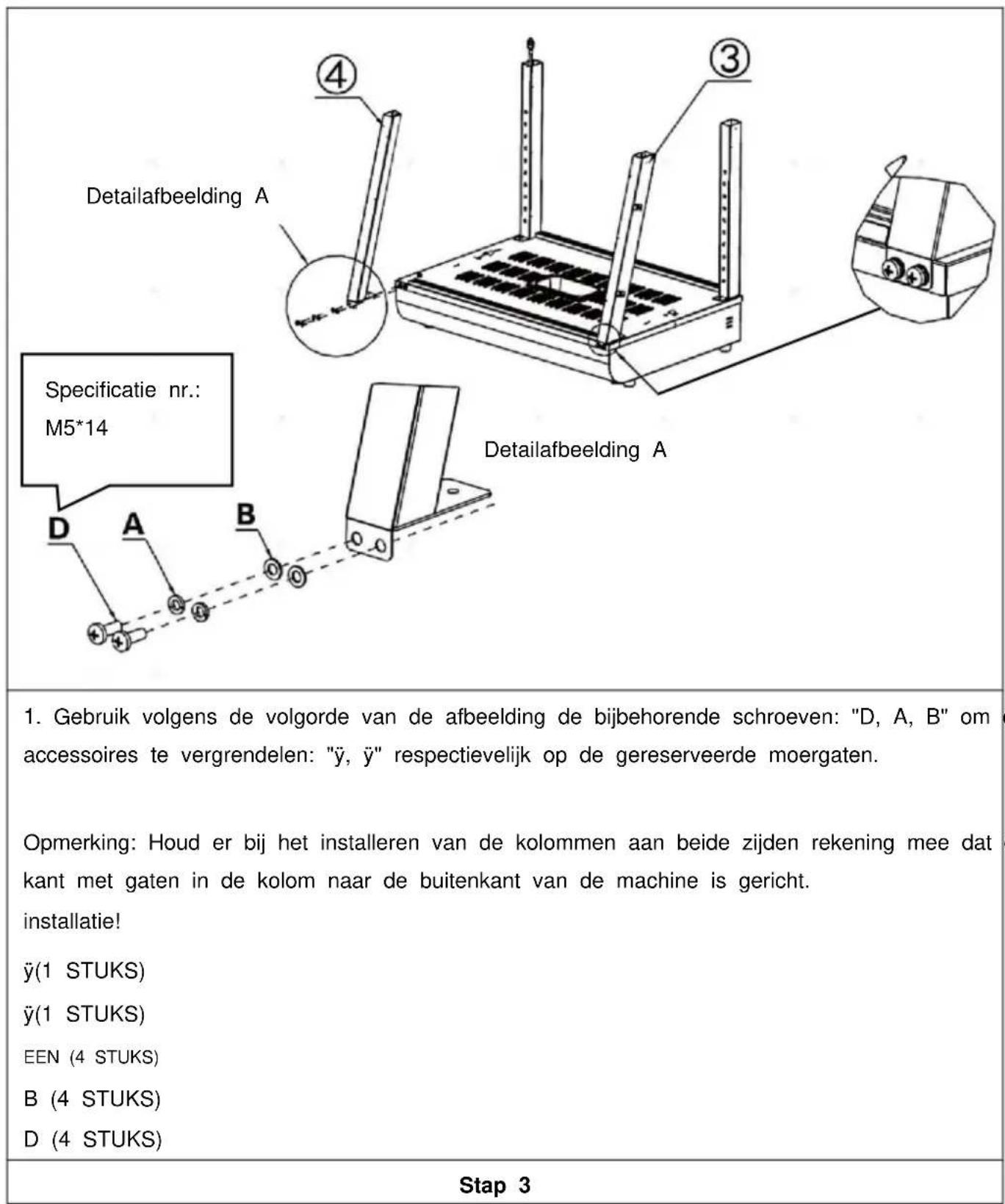

2. Gebruik volgens de volgorde van de afbeelding de bijbehorende schroeven: "D, A, B" om de accessoires te vergrendelen: "y, y" respectievelijk op de gereserveerde moergaten.
3. Detailafbeelding A

y (1 STUKS) y (1 STUKS)

EEN (4 STUKS)

B (4 STUKS) D (4 STUKS) E (Specificatie: M5*14)

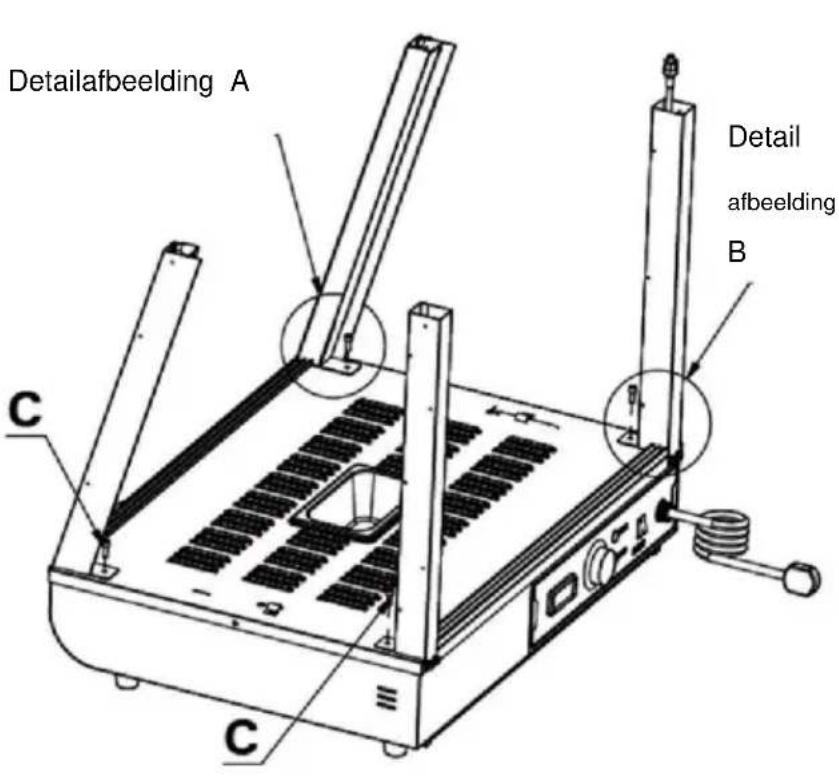

Stap 2

Specificatie: M5*14 Detailafbeelding B

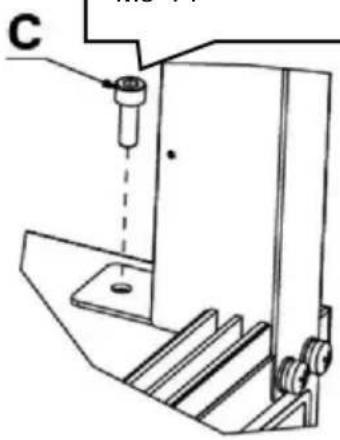

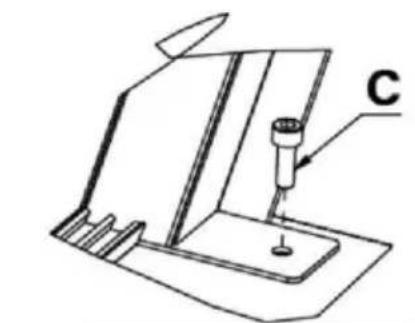

1. Gebruik schroef "C" om de vier kolommen aan de gereserveerde moeren op de basis te bevestigen op dezelfde manier als weergegeven in de gedetailleerde afbeelding.

C (4 STUKS)

Stap 4

Detailafbeelding A

Detailafbeelding A

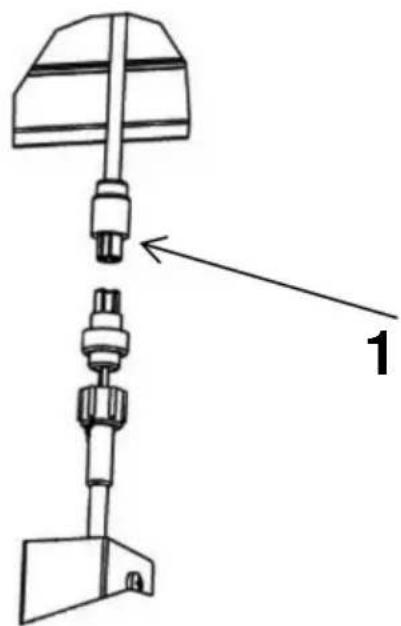

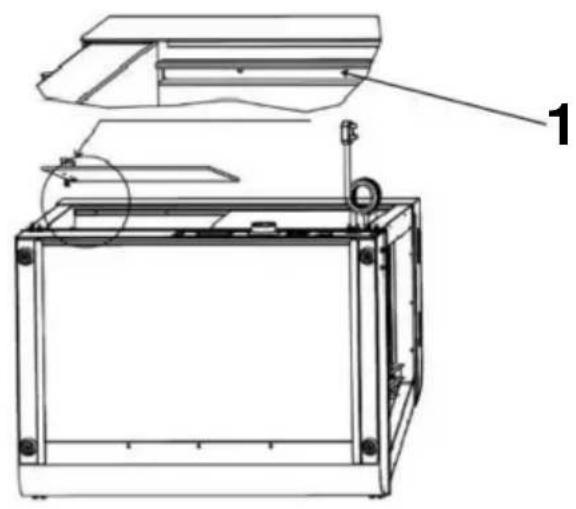

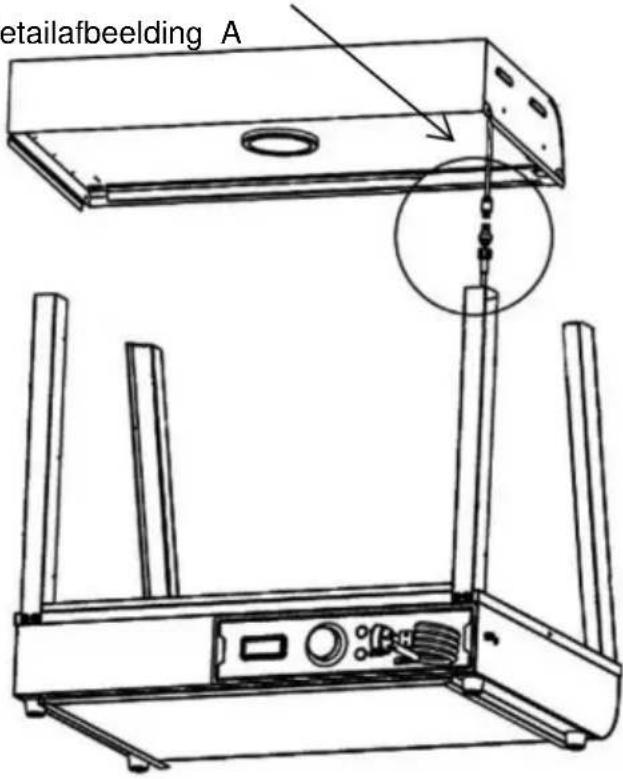

1. Sluit de draadconnector die uit de bovenklep steekt aan op de connector die aan de kolom hangt en draai deze vast. Steek vervolgens de aangesloten connector in de kolom en verberg deze.

Stap 5

1. Plaats het bovendeksel op de vierrechtopstaande palen engebruikervolgens "schroevenom het bovendeksel en derechtopstaande palen vast te zetten (vier in totaal).E (4 STUKS)

Stap 6

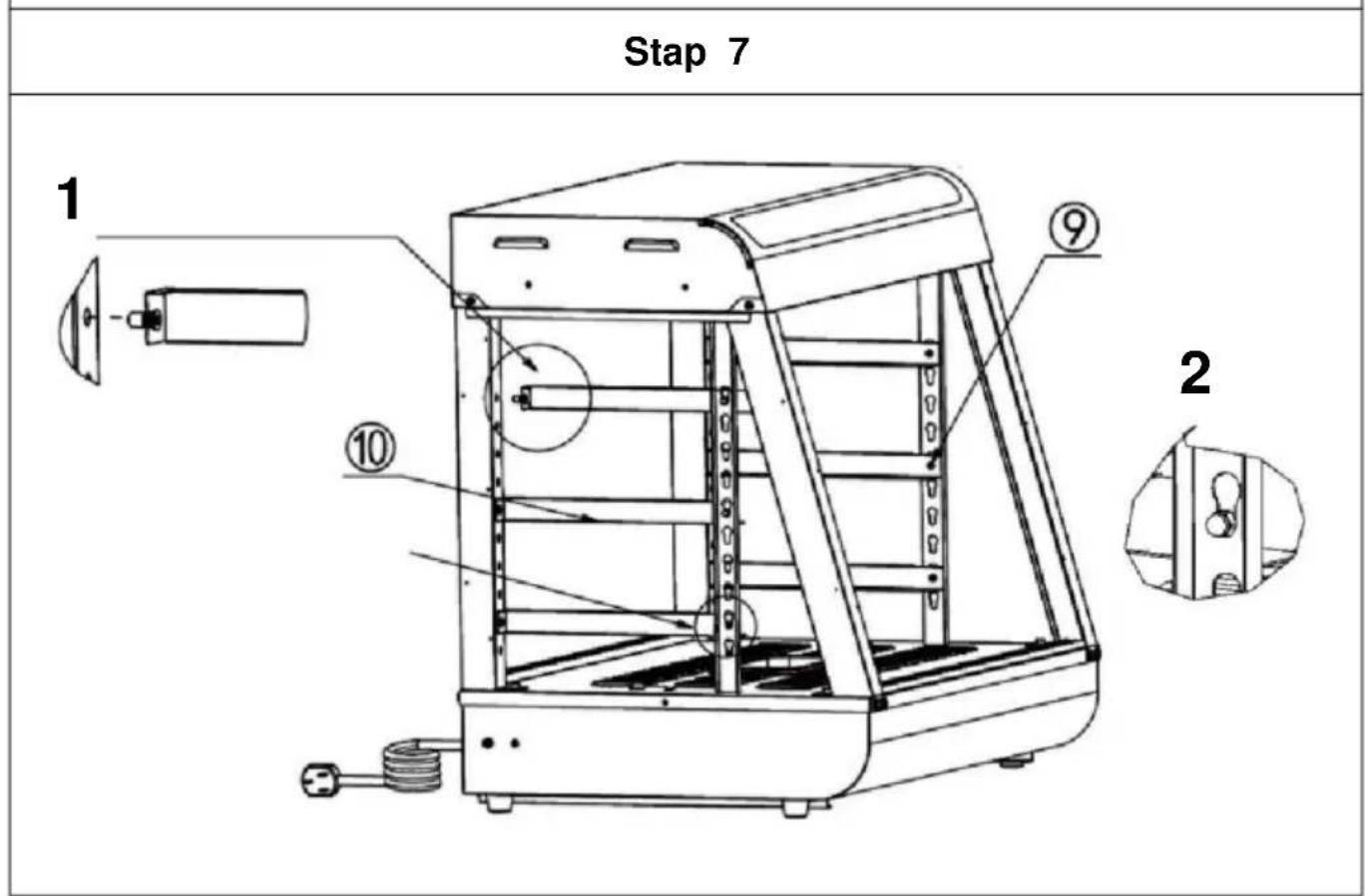

8 Pic A 1 Lijn de twee linker en rechtter plankstijlen "y" opdezelfde manier uit in de richting vanAfbeelding A, steek ze cervolgens diagonal in de gereserveerde gaten aan de bovenkant totze volledig zich ingebracht, en lijn ze cervolgens uit.Opmerking: De positie van accessoire nr. 8 is zoals weergegeven in de afbeelding. Het groetvan het kalebasgat is maar boven gericht, hetkleine gat is maar beneden gericht en de groefde buitenkant van de machine gericht!y (2 STUKS)

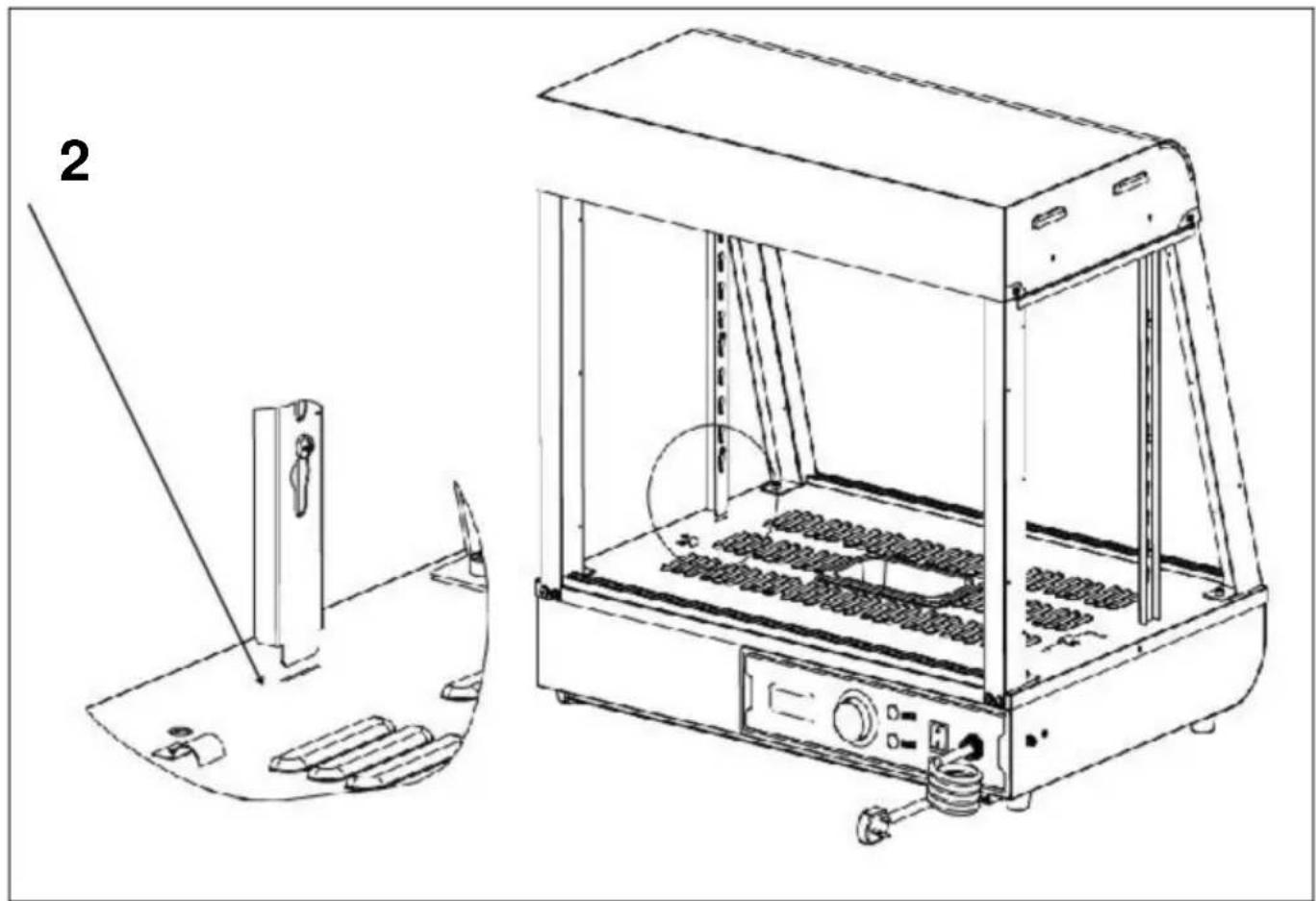

1. Zie afbeelding B, lijn de onderkant van de kolom uit met het gereserveerd gat in de basisplaat en plaats deze om de installatie te voltooien.

1. Steek eerst de ramspijker op het voorste deel van het onderdeel in het daarvoor bestemde gat van de kolom, zoals hieronder weergegeven. Let op: plaats het uitstekende deel van de I-vormige spijker op de plankbeugel richting de buitenkant van de machine voor installatie!
2. Steek vervolgens de spijker aan de achterkant van het onderdeel in de kalebasmond, zoals weergegeven in de onderstaande

afbeelding.

(3 STUKS)

Stap 8

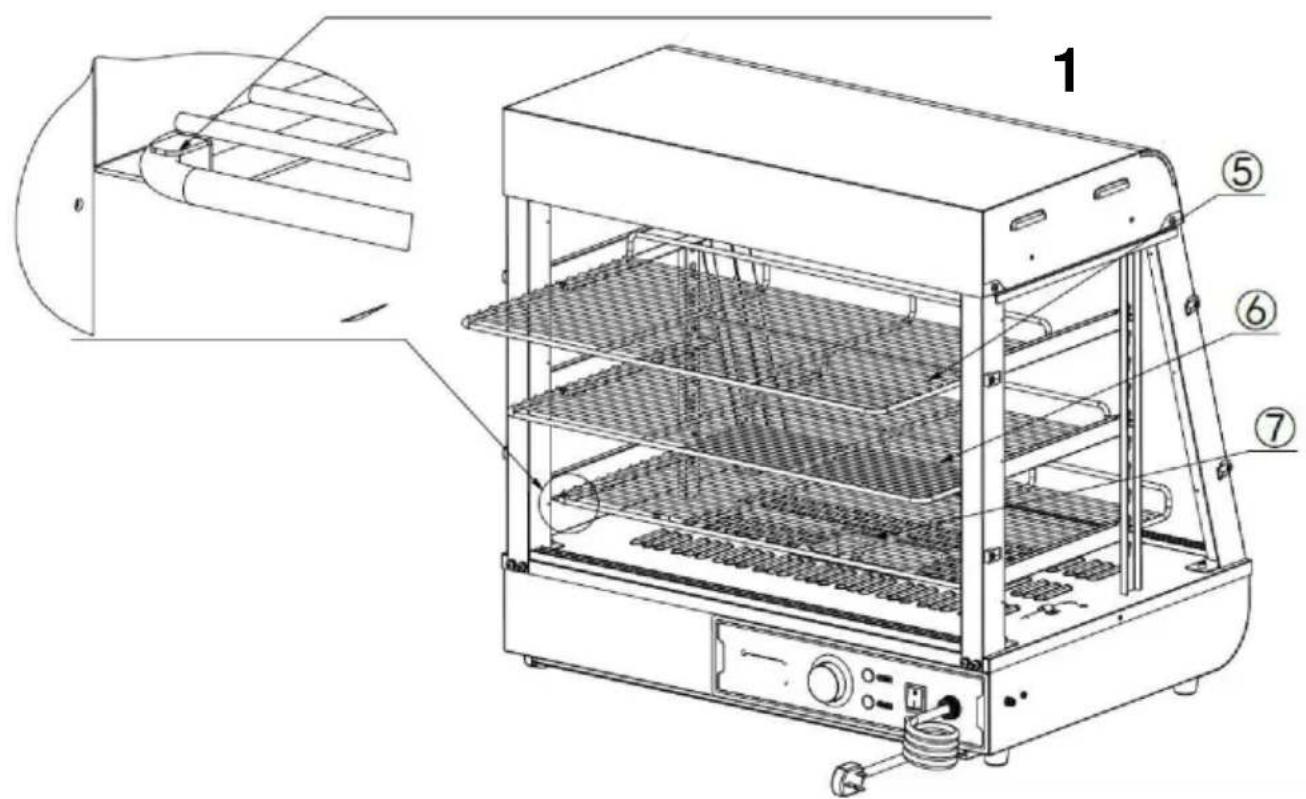

1. Plaats de onderdelen "y, y, y" op de plankbeugel volgens de posities weergegeven in de afbeelding, en druk ze in de gereserveerde sleuven zoals weergegeven in de afbeelding.

(1 STUKS)

(1 STUKS)

Stap 9 (601 602 603)

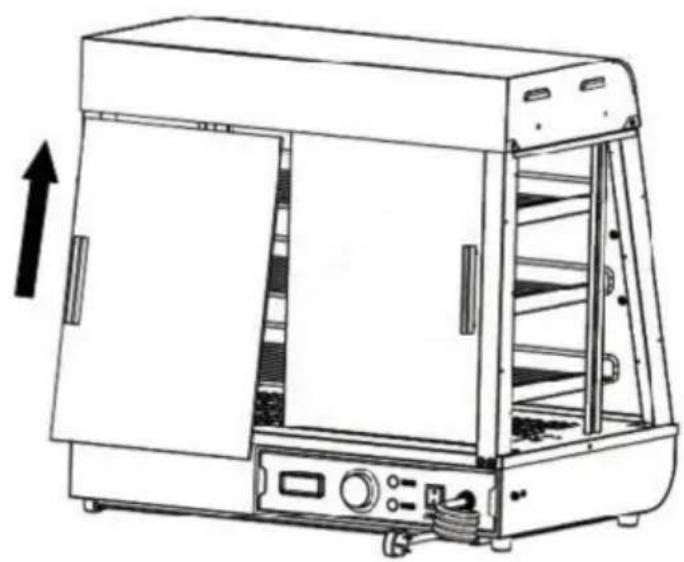

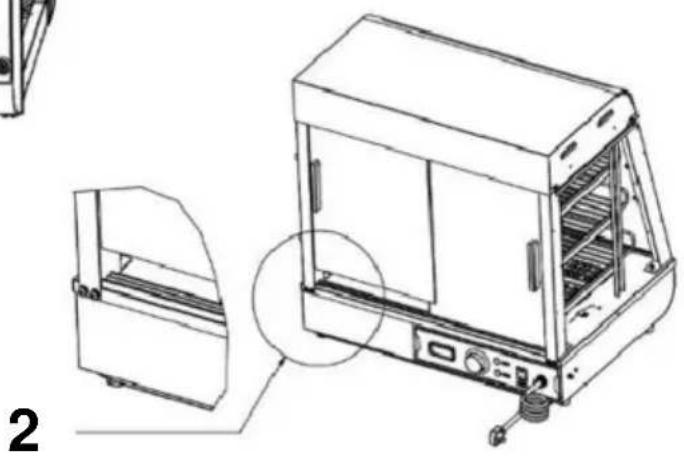

1. Plaats eerst de glazen schuifdeuren aan de voor- en achterzijde diagonaal in de kaartsleuf bovenaan, zoals weergegeven in "Figuur A"; nadat u het in de uiterste positie hebt geplaatst, lijnt u het vallende glas uit met de kaartsleuf eronder, die horizontaal en verticaal is ten opzichte van de bovenste kaartsleuf, zoals weergegeven in "Afbeelding A". De installatie is voltooid zoals weergegeven in "Figuur B". Op dezelfde wijze worden in totaal vier glazen schuifdeuren aan de voor- en achterzijde gemonteerd. (4 STUKS)

Foto A

Kennisgeving: 1. U要去 eerst het binnenste stuk glas installeren en cervolgens het buitenste stuk glas; 2. Bij installmentatie要去 de bovenste kaartsleuf horizontaal en verticaal uitgelijnd zijn met de onc kaartsleuf!

Stap 9 (60S)

1. Installer eerst het bovenste glazen deurscharnier op de bovenkant van de glazen k en draai de schroeven vast. Bereid cervolgens het onderste deurscharnier in de overeenkomstige positie voor. Duw ten slotte de glazen klapdeur in de Voorbereide pos van het onderste scharnier en draai cervolgens de schroeven van het onderste scharnier vast! N(Eén voor elke boven- en onderkant) Installer de deurklink vór de glazen deur (1 STKS)

Stap 10

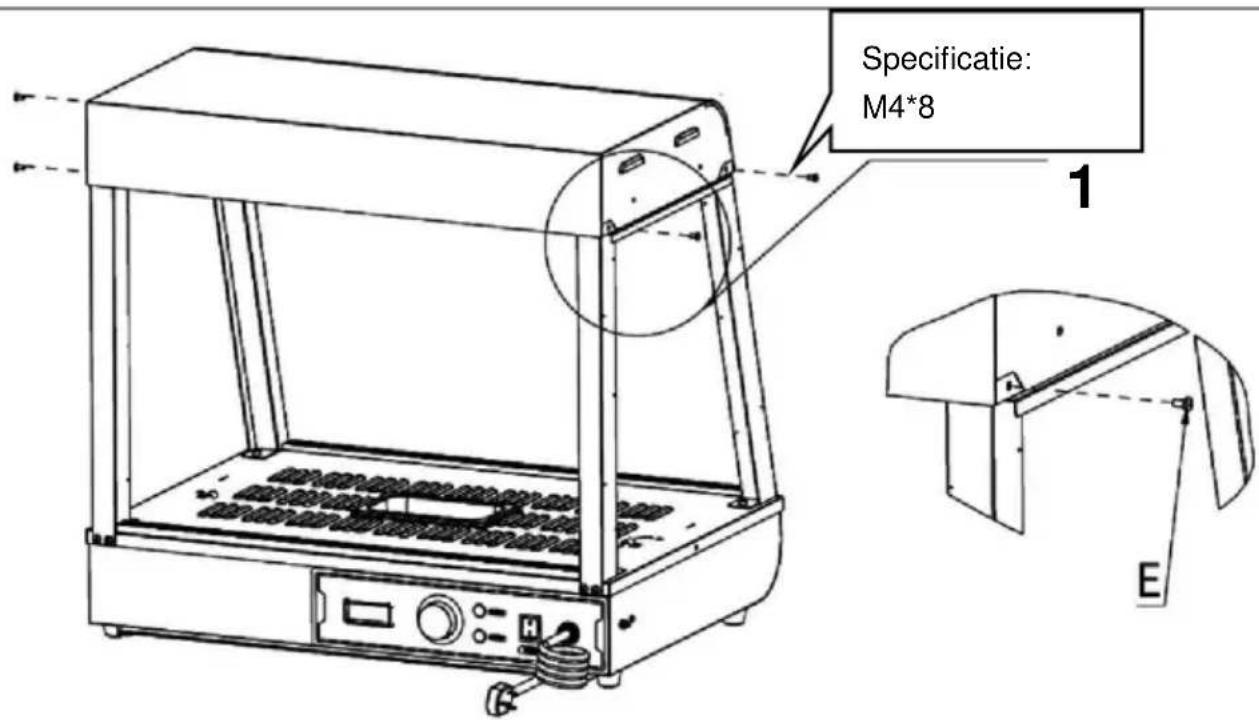

Specification:M4*8 1 2 2. Installeer eerst het bovenste scharnier van de glazen deur op de bovenkant van de g klapdeur en draai de schroeven vast. Bereid verwolgens het onderste deurscharnier in de overeenkomstige positie voor. Duw ten slotte de glazen klapdeur in de voorbereide positie van het onderste scharnier en draai verwolgens de schroeven van het onderste scharnier vast! N(Eén voor elke boven- en onderkant) Installer de deurklink vórór de glazen deur (1 STKS)

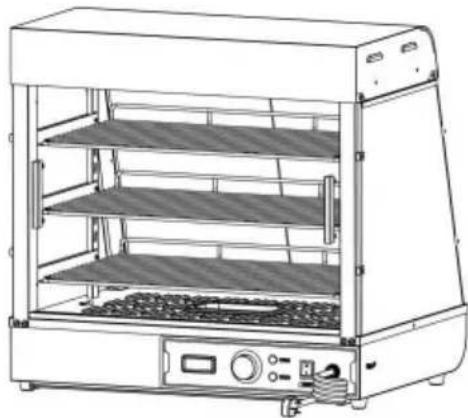

Installatie voltooid

De positie van de elektrische onderdelen is op dat moment ontworpen, het bedrijf behoudt zich het recht voor om het ontwerp van de evaluatie te wijzigen, wanneer het ontwerp verandert en de handleiding niet op tijd verbetert, hoop dat klanten het begrijpen!

10. Schakelschema

SC-CJ-60S/SC-CJ-601 Elektrisch schema
L N PE	K1 HL1 ST HL2 FC HL3 Indicatielampje HL2: Controleampje verwarmung HL3 warmlicht plafondlamp HL4: LED-lichtbuis FC: verwarmingsbuis ST: Thermostat

SC-CJ-602/SC-CJ-603 Elektrisch schema
L N PE	K1 HL1 ST HL2 FC HL3 HL4 Warmlichtplafondlamp 1 HL5: LED-lichtbuis FC: verwarmingsbuis ST: Thermostat

1. Foutanalyse en probleemoplossing:

NEE.	Fout fenomeen	Reden	Methode vanuitsluiting
01	Het indicatielampjebrandt Niet als hetapparaat is ingeschakeldOpgewonden.	Zekering stroomschakelaargblazen	ëVervang door eengeschikte zekeringëSteen het netsnoer stevig inhet stopcontact
02	De groene en rodeindicatielampjes brandentegelijkkertijd en de temperatuur staatigt Niet.	De bedradingvan de elektrischeverwarmingsbuis is losen de elektrischereverwarmingsbuisis doorgebrand.	ëZet de bedradingsboutenan de elektrischeverwarmingsbuisvast.ëVervang de elektrische
03	De werkindicatorhetlicht blijft branden en de temperatuurstijgingkan Niet worden gecontroleerd.	Thermostat defect	ëVervang dethermostat
04	Het indicatielampje is uiten de temperatuurregeling isnormaal	Indicatielampjeis doergebrand	ëVervang hetindicatielampje
05	Het kan Nietautomatisch behouden blijvenwarm.	Thermostat defect	ëVervang dethermostat
06	Er is een tintelendgevoel in dehanden als gevolg vanlekkage uit de behuizing.	De isolatie isvochtig of debinnengeleider zit erinkontakt met debuitenschaal.	ëStuur het waar hetonderhoudafdeling voor reparatie.
07	Het Licht gaat Niet aanof flikkert.	De kabelinterface Nietaangesloten of heeftslecht contact.	ëSluit hem stevig aan

Opmerking: de bovenstaande problemen zijn alleen bedoeld voor analyse- en referentiegebruik. Behandel ze niet zelf. Er zijn relevante professionals nodig om probleemoplossing en reparaties uit te voeren. In geval van veiligheidsafwijkingen zoals lekkage moet de stroomtoevoer onmiddellijk worden afgesloten en moet het gebruik worden stopgezet!

Bewaar deze handleiding goed.

Fabrikant: Shanghaiuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië.

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730.
