Tipo di prodotto	Riscaldatore per alimenti commerciale
Marca	Vevor
Modello	SC-CJ-602
Dimensioni (L x P x A)	907 x 470 x 640 mm
Alimentazione	110-120 V ~ 60 Hz o 220-240 V ~ 50 Hz
Potenza	1,5 kW
Intervallo di temperatura	30 a 85 °C (86 a 185 °F)
Capacità del vassoio dell'acqua	0,5 L
Illuminazione	Tubo LED bianco e plafoniera calda
Materiali	Vetro temperato, acciaio inossidabile, pannelli PC
Uso	Solo interno (uso commerciale)
Installazione	Messa a terra obbligatoria, superficie stabile
Pulizia	Staccare l'alimentazione, non immergere, evitare prodotti abrasivi
Sicurezza	Superfici calde – rischio di ustioni; utilizzare da personale addestrato
Parti di ricambio	Disponibili (vedere elenco esploso nel manuale)
Garanzia	Consultare il sito www.vevor.com/support

Domande frequenti - SC-CJ-602 Vevor

Come installare il riscaldatore Vevor SC-CJ-602?

Seguire lo schema di installazione nel manuale: montare le colonne, fissare il coperchio superiore, inserire le griglie e le porte in vetro. Assicurarsi che l'apparecchio sia installato su una superficie stabile e messa a terra prima dell'uso.

Qual è la tensione di alimentazione richiesta?

Il Vevor SC-CJ-602 funziona a 110-120 V ~ 60 Hz o 220-240 V ~ 50 Hz. Verificare la tensione della rete prima di collegare l'apparecchio.

Come pulire il riscaldatore?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire le superfici con un panno umido non abrasivo. Non immergere mai l'apparecchio in acqua e non utilizzare solventi.

Cosa fare se la spia di alimentazione non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che il fusibile non sia saltato. Se il problema persiste, contattare un tecnico qualificato.

Come regolare la temperatura?

Accendere l'interruttore di riscaldamento e girare il termostato per selezionare la temperatura desiderata tra 30 e 85 °C. La spia di riscaldamento si accende quando l'elemento si riscalda.

Posso usare il riscaldatore all'esterno?

No, questo apparecchio è progettato solo per uso interno. L'uso all'esterno comporta rischi elettrici e di malfunzionamento.

Come sostituire il tubo LED?

Spegnere l'alimentazione, smontare il coperchio superiore secondo il manuale, quindi sostituire il tubo LED difettoso con un modello identico (600 mm). Rivolgersi a un professionista se necessario.

Perché la temperatura non sale?

Verificare che il tubo riscaldante sia correttamente collegato e non bruciato. Il termostato potrebbe essere difettoso. Queste riparazioni devono essere eseguite da un tecnico qualificato.

Qual è la funzione del vassoio dell'acqua?

Il vassoio dell'acqua (0,5 L) permette di mantenere l'umidità nell'armadio, mantenendo così gli alimenti freschi più a lungo. Riempirlo per 2/3 prima di accendere.

Dove trovare parti di ricambio?

Consultare l'elenco esploso nel manuale e contattare il supporto Vevor tramite www.vevor.com/support per ordinare i pezzi necessari.

MANUALE UTENTE SC-CJ-602 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Display scaldavivande

Modello: SC-CJ-60S/SC-CJ-601/

SC-CJ-602/SC-CJ-603

"Risparmia la metà", "Metà prezzo" o qualsiasi altra affermazione simile si riferisce al confronto con i principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Display scaldavivande

MODELLO: SC-CJ-60S/SC-CJ-601/SC-CJ-602/SC-CJ-603

SC-CJ60S SC-CJ-601

SC-CJ-602

SC-CJ-603

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attendamente il manuale di istruzioni.
	CORRETTO SMALTIMENTO Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/UE. Il significato del bidone della spazzatura barrato indica che nelle'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per prodotto e tutti gli accessori contrassegnati da questo significato. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti dom ma devono essere portati in un punto di raccolta per il riciclaggio di disposit elettrici ed elettronici.
	Solo per uso interno

Per garantire che questo prodotto non venga graffiato durante il trasporto, sulla superficie della macchina è attaccata una pellicola protettiva. Si prega di strappare tutte le pellicole protettive prima dell'uso!

1. Istruzioni per l'uso: 1. II

Il prodotto deve essere posizionato a terra in modo sicuro prima dell'uso! 2. La tensione utilizzata dal prodotto deve essere coerente con la tensione nominale. 3. Durante l'uso, aggiungere acqua nella vaschetta dell'acqua fino a 2/3 della capacità prima di accendere l'alimentazione. 4. Accendere l'alimentazione, la spia di alimentazione è accesa, accendere l'interruttore di riscaldamento del controllo della temperatura e selezionare la temperatura di isolamento del cibo per aumentare la temperatura dello spazio all'interno dell'armadietto. Attraverso la convezione naturale, la temperatura di ogni strato può essere mantenuta costante.

1. Durante l'uso, se hai bisogno di illuminazione, accendere l'interruttore di illuminazione del gruppo e tutte le luci saranno accese, il che può migliorare l'effetto di visualizzazione.
2. Dopo l'uso, è necessario interrompere l'alimentazione durante la pulizia per evitare incidenti.
3. Se si verificano anomalie durante l'uso, smettere di usare e chiedere a un professionista di risolvere il problema prima di continuare a utilizzarlo.

Questo prodotto non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza. 9. Poiché la temperatura dell'apparecchiatura è relativamente elevata durante il funzionamento, non avvicinare le mani o altre parti del corpo alla superficie della macchina per evitare ustioni o altre lesioni.

2. Precauzioni e manutenzione:

1. Dovrebbe essere gestito da personale designato e competente nell'uso di macchinari e attrezzature.
2. Fare attenzione quando si sposta la macchina. Se c'è un difetto, deve essere riparato da un professionista. Non bussare.
3. Non installare e conservare l'apparecchiatura nei seguenti luoghi per evitare malfunzionamenti dovuti ad un utilizzo errato:

3.1 Su un tavolo o bancone instabile. 3.2 Luoghi in cui la temperatura è troppo alta o troppo bassa. 3.3 Luoghi con volume d'aria eccessivo e polvere eccessiva. 3.4 Luoghi in cui la tensione di alimentazione è molto instabile. 3.5 Dove non è presente un buon dispositivo di messa a terra. 4. L'apparecchio non deve essere pulito con un tubo spruzzatore d'acqua o immerso in acqua per evitare perdite elettriche. 5. È severamente vietato l'uso di liquidi solubili nella vernice per pulire la superficie dell'armadio isolante. 6. Precauzioni speciali: 6.1 Questo prodotto è un dispositivo commerciale e non è adatto all'uso domestico. 6.2 Non può essere smontato o modificato. Smontandolo senza autorizzazione può causare gravi incidenti.

6.3 È necessario interrompere l'alimentazione prima della pulizia per evitare perdite accidentali. 6.4 È vietato utilizzare oggetti duri o taglienti per graffiare il vetro.

3. Condizioni normali dell'ambiente di lavoro: 1. La temperatura

ambiente è 5-50 °C e l'umidità relativa dell'aria non è superiore al 90% ; 2. Tensione di alimentazione:

110 V±10%, frequenza:

60±1% Hz. (220 V±10%, frequenza: 50±1% Hz)

4. Presentazione del prodotto: 1.

Questo prodotto ha un design nuovo e unico, forma ad arco, ripiano a griglia regolabile multistrato, prospettiva in vetro su quattro lati, la parte superiore utilizza una scheda PC ecologica ad alta trasparenza come pannello luminoso che trasmette la luce e internamente viene utilizzato un tubo LED bianco per aumentare la durata; gli utenti possono inserire diverse carte pubblicitarie in base alle proprie preferenze per aumentare la bellezza. La comoda struttura di smontaggio e montaggio è facile da usare, robusta, durevole e di facile manutenzione. Ha una temperatura costante opzionale e un display della temperatura. Il design del downlight a tubo caldo superiore rende la luce più uniforme ed è dotato di compensazione idratante per mantenere il cibo fresco. È un'attrezzatura speciale per l'esposizione degli alimenti e la conservazione del calore.

5. Descrizione dei simboli: in

questo manuale i simboli vengono utilizzati per evidenziare le importanti istruzioni e raccomandazioni di sicurezza relative all'apparecchiatura. Per evitare il rischio di incidenti, lesioni personali o danni materiali, seguire queste istruzioni con particolare attenzione.

1. Modello, specifiche e principali parametri tecnici:

Modello	Voltaggio (IN)	Energia (KW)	Frequenza (HZ)	Temperatura allineare	Dimensione (MM)
SC-CJ-60S	AC110-120	1	60	86-185F	385*490*640
	AC220-240		50	30-85 y
SC-CJ-601	AC110-120	1.2	60	86-185F	667*470*640
	AC220-240		50	30-85 y
SC-CJ-602	AC110-120	1.5	60	86-185F	907*470*640
	AC220-240		50	30-85 y
SC-CJ-603	AC110-120	1.5	60	86-185F	1210*470*640
	AC220-240		50	30-85 y

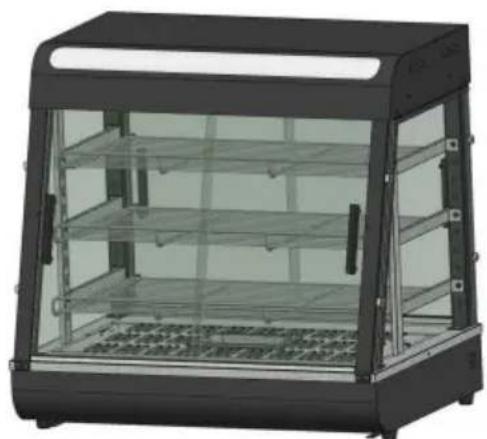

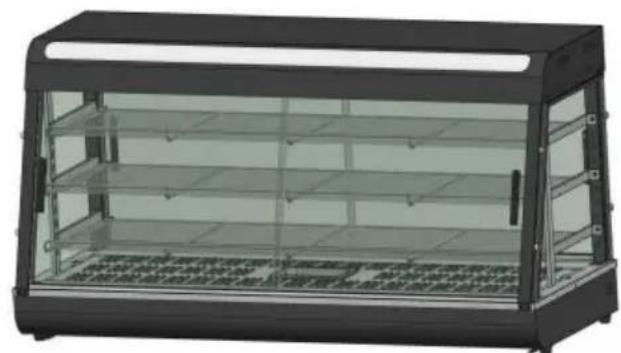

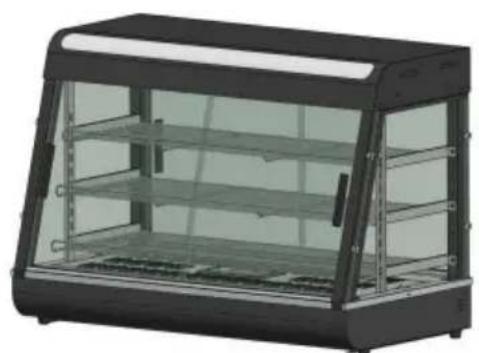

7. Immagine dell'aspetto del prodotto

SC-CJ-60S

SC-CJ-601

SC-CJ-602

SC-CJ603

8. Schema della struttura del prodotto

Nota: la posizione dei componenti elettrici si basa sul progetto in quella volta. La nostra azienda si riserva il diritto di modificare i disegni. Se il design viene modificato e le istruzioni non vengono aggiornate in modo tempestivo, speriamo nella vostra comprensione!

Elenco delle carte esplose
NO.	Nome	Qtà n.		Nome	Qtà
01	Copertura traslucida	1	15	Immagine speculare della parte anteriore pilastro	1
02	Slot per scheda traslucido 2		16	Bacinella da 0,5 l	1
03	Tubo LED 600mm lungo	1	17	Scivolo vetro inclinato apertura	1
04	Coperchio superiore	1	18	Scivolo di vetro dritto bocca	1
05	Downlight ultrasottile 6 W	1	19	Tavolo basso	1
06	Fondo del copercchio superiore piatto	1	20	Scatola elettrica partizione	1
07	Colonna per scaffali	2	21	Scudo termico posteriore	1
08	Pilastro posteriore	1	22 Pannelli isolanti laterali 2
09	Cavo con spina aeronautica	1	23	Base	1
10	Specchio sul montante posteriore	1	24	Tubo di riscaldamento	1
11	Vetro laterale	2	25	Sigillatura della scatola elettrica piatto	1
12	Pilastro anteriore	1	26	N.1 piedino della macchina	4
13	A forma di T in alluminio maniglia	4	27 Corsa barra guida vasca	2	2
14	Scorrevole vetro frontale porta	4	28	Vassoio per scorie	1

9. Schema di installazione del prodotto:

Distinta base del kit delle parti
Applicabile ai modelli:SC-CJ-601ySC-CJ-602ySC-CJ-603ySC-CJ-60S
UN	B	C	D	E
Primavera nera rondella	Nero piatto	Inossidabile acciaio esagono bulloni a presa	Nero testa rotonda viti	Rotondo nero viti a testarondella
M5(8 pezzi)	M5(8 pezzi)	M5X14(4 pezzi)	M5X14(8 pezzi)	M4X8(8 pezzi)
F	G	H		J
Inossidabile imbottito in acciaio viti(anni '60 nessuno)	Silicone guarnizione(anni '60 nessuno)	Carta di vetro titolare	Nero A forma di T alluminio maniglia(anni '60 nessuno)	Strumenti per viti
M4X12(8 pezzi)	ý16 pezziý	ý8 pezziý	(4 pezzi)	(1 pezzo)
ANNI '60 Esclusivo accessorio
	K	I	M	N
	Nero Palla Maniglia	Pannello porta magnetico	Inossidabile Croce in acciaio vite	Set cerniere per vetro
	(1 pezzo)	(1 pezzo)	M5X18 (1 pz)	Uno per ciascuno in alto e in basso
Note: quelli sopra indicate sono tutti gli accessori nel pacchetto accessori. Durante l'installazione, è possible trovare le viti i cui codici nell'imagine sopra corrispondono ai codici stampati nella confezione delle viti in base alle viti richieste fasi di installazione per una facile INSTALLazione!

Elenco delle parti di assemblaggio
y	Montante anteriore sinistro	y	Montante anteriore destro
	1 pezzo		1 pezzo
y	Montante posteriore sinistro	y	Montante posteriore destro
	1 pezzo		1 pezzo

y	Ripiano superiore: il più corto		y	Ripiano medio-medio
	1 pezzo			1 pezzo
y	Ripiano inferiore più lungo		y	Colonna per scaffali
	1 pezzo			2 pezzi
y	Mensola a sinistra		y	Mensola a destra
	3 pezzi			3 pezzi
y	Scorrimento vetri anteriore e posteriore porte (anni '60 nessuna)		y	Vetro laterale
	4 pezzi			2 pezzi
ANNI '60 Escludivo accessorio (uno Ognuno)
		yPorta posteriore in vetro		yPorta frontale a ribalta in vetro

Nota: quelli sopra indicati sono tutti gli accessori inclusi nel pacchetto accessori.

Si prega di verificare se gli accessori sono completi prima dell'installazione!

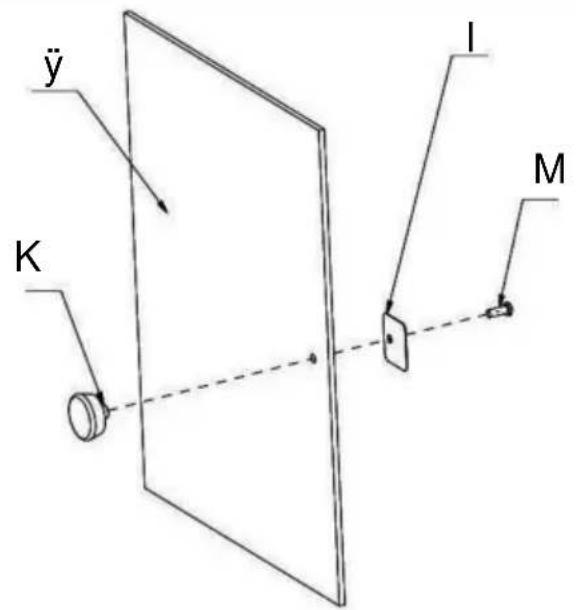

Schema di installazione universale serie SC-CJ-60

K (1 PZ)

L (1 PZ)

M (1 PZ)

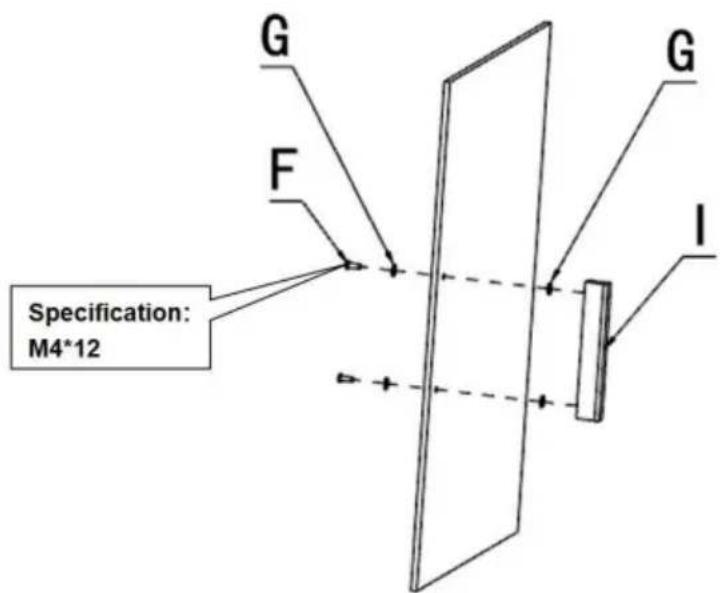

Passaggio 1 (anni '60) Schema di installazione universale serie SC-CJ-60

G (4 PZ)

F (2 PZ)

lo (1 PZ)

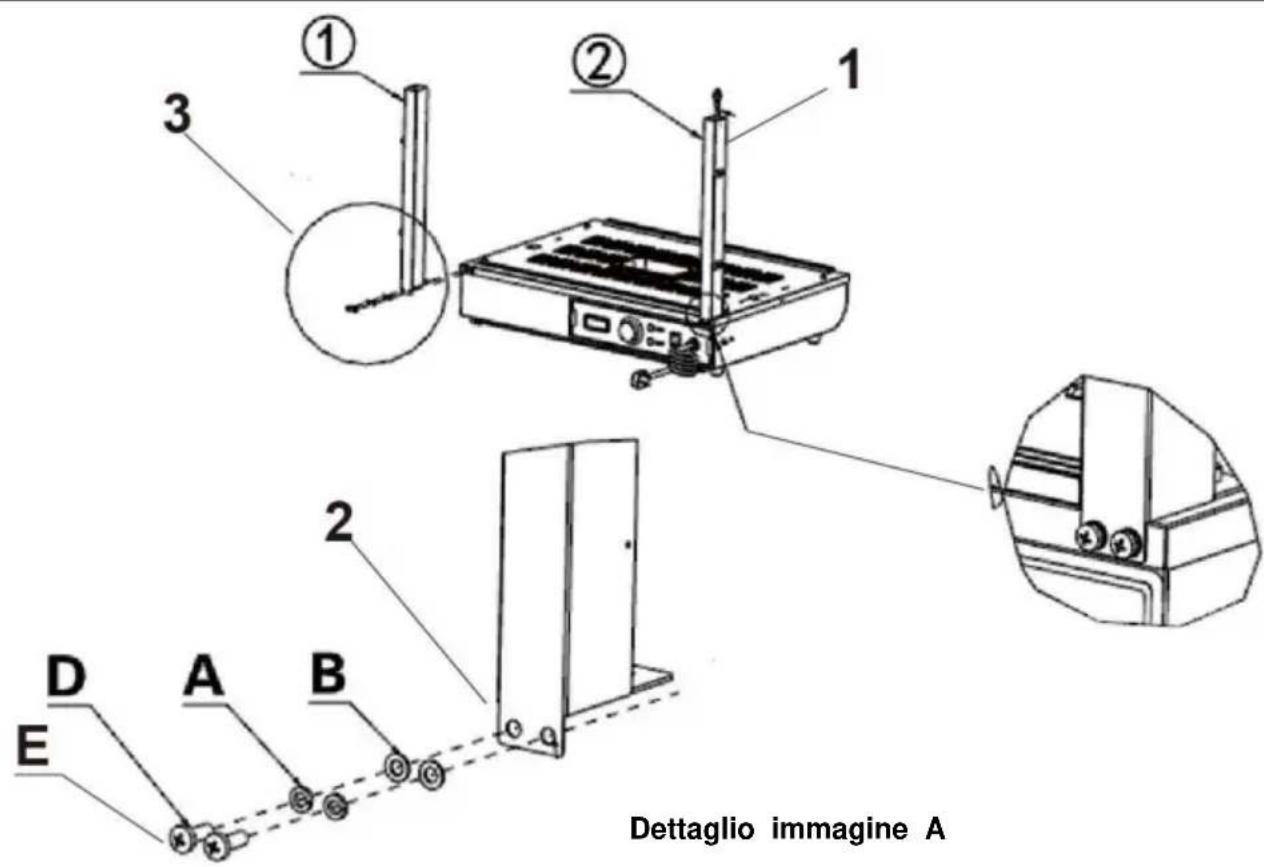

Passaggio 1 (601 602 603)

1. Passare il connettore del cavo luminoso che sporge nella base attraverso la colonna e appenderlo sopra la colonna. Nota: quando si installano le colonne su entrambi i lati, tenere presente che il lato con i fori nella colonna è rivolto verso l'esterno della macchina durante l'installazione!

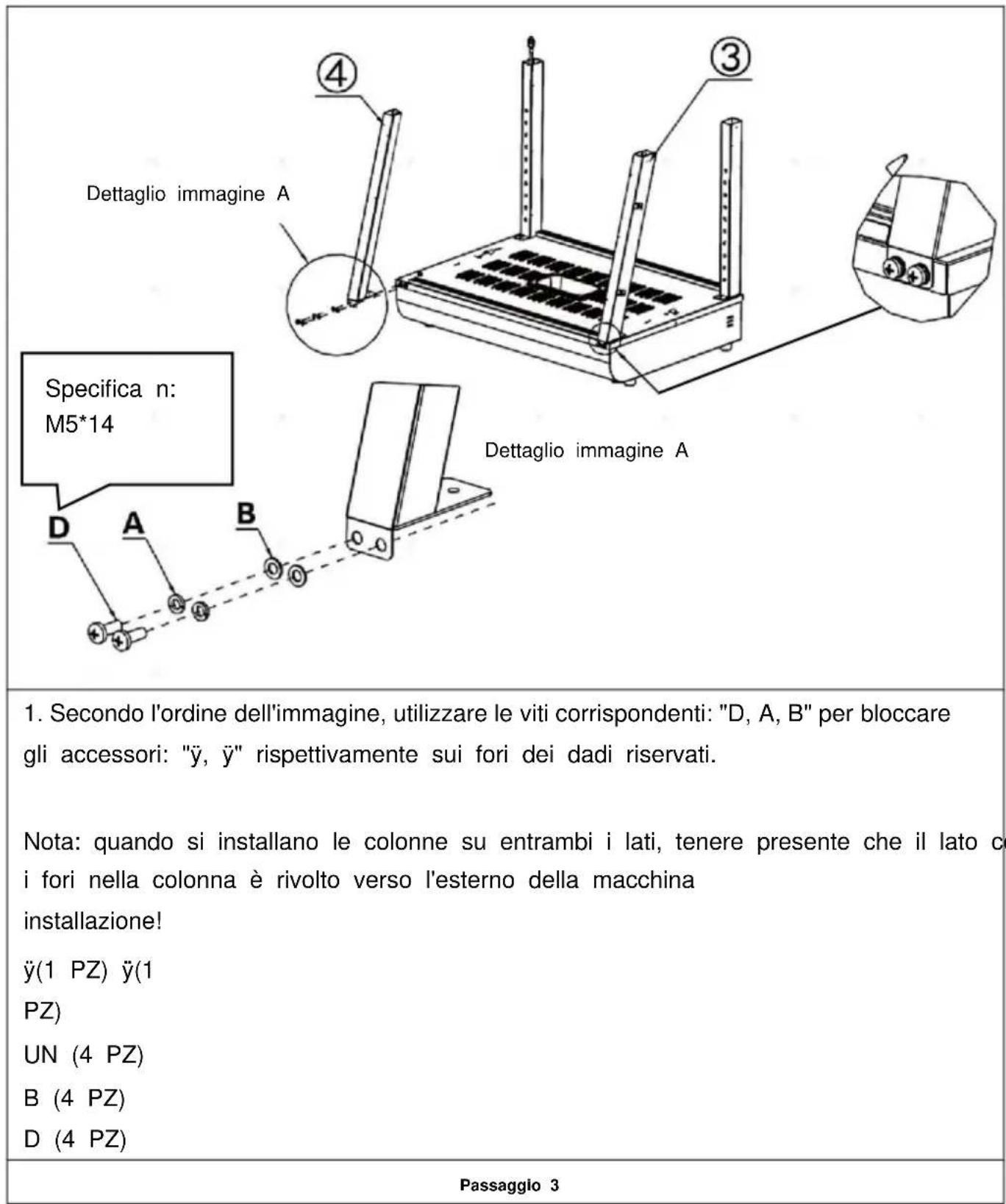

2. Secondo l'ordine dell'immagine, utilizzare le viti corrispondenti: "D, A, B" per bloccare gli accessori: "y, y" rispettivamente sui fori dei dadi riservati.
3. Immagine di

dettaglio A y

(1 pezzo) y (1 pezzo)

UN (4 PZ)

B (4 PZ) D (4 PZ) E (Specifica: M5*14)

Specifica:

M5*14

Immagine dettagliata B

Dettaglio immagine A

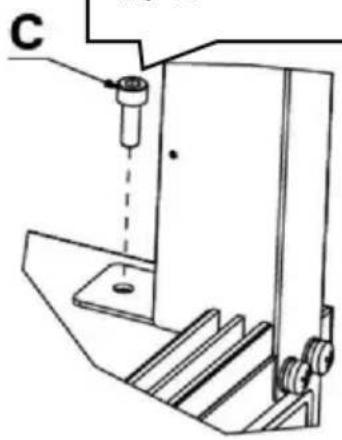

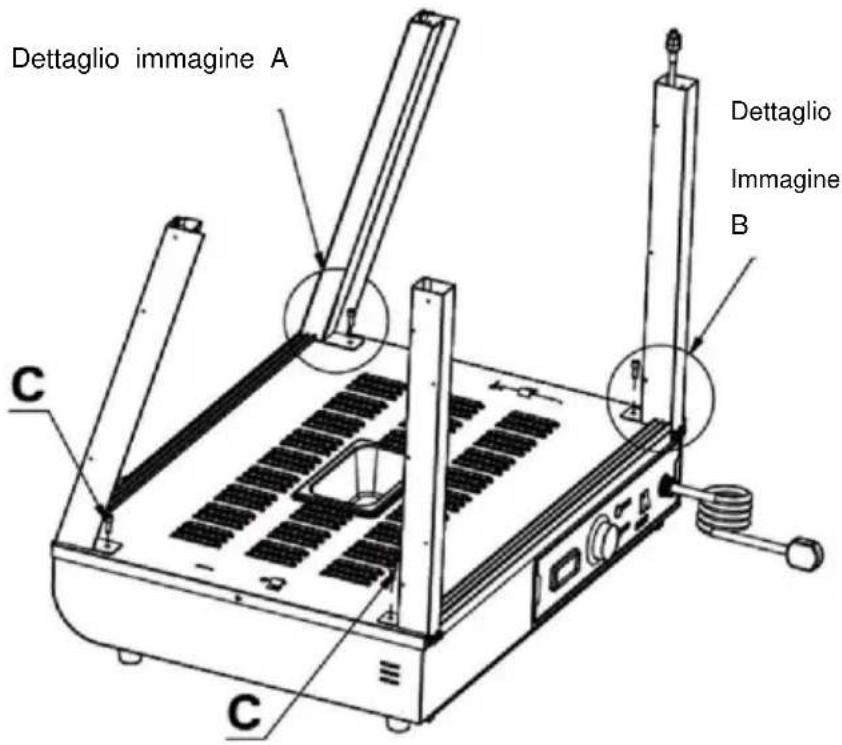

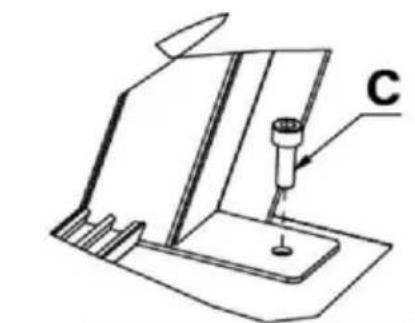

1. Utilizzare la vite "C" per fissare le quattro colonne ai dadi riservati sulla base nello stesso modo molto migliorato nell'immagine dettagliata.

C (4 pezzi)

Passaggio 4

Dettaglio immagine A

Dettaglio immagine A

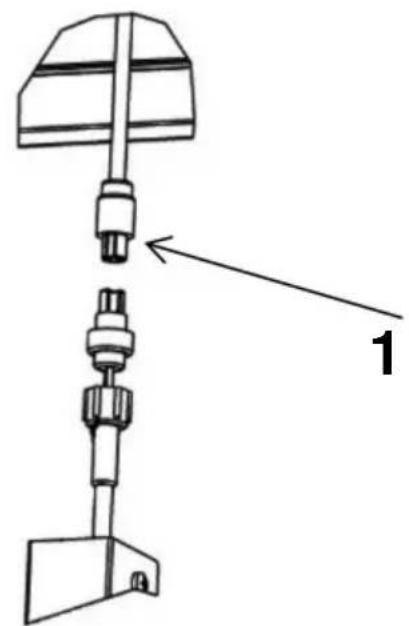

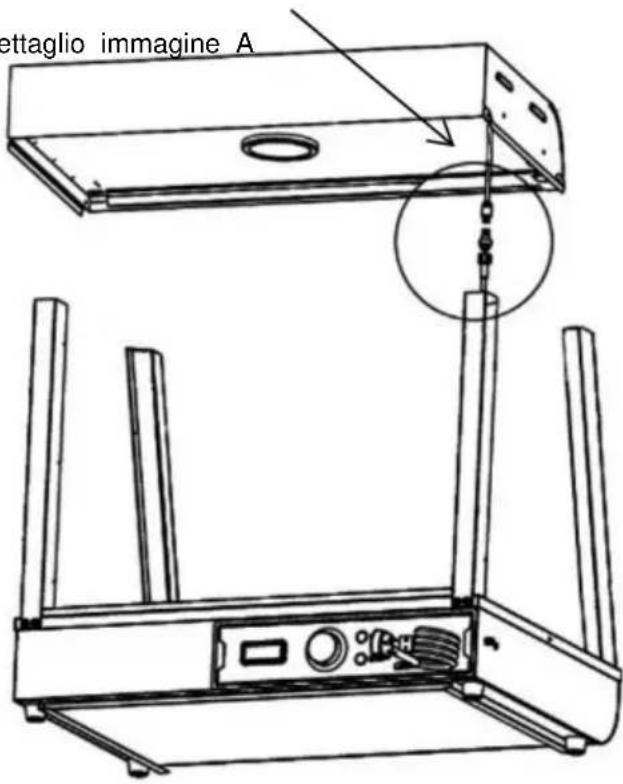

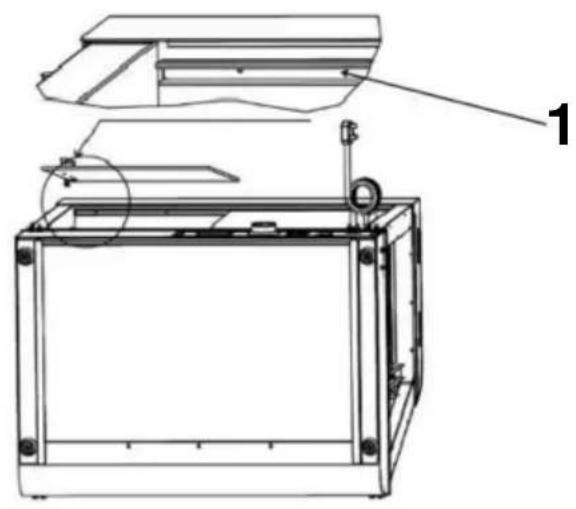

1. Collegare il connettore del filo che sporge dal coperchio superiore al connettore appeso alla colonna e serrarlo, quindi inserire il connettore collegato nella colonna e nasconderlo.

Passaggio 5

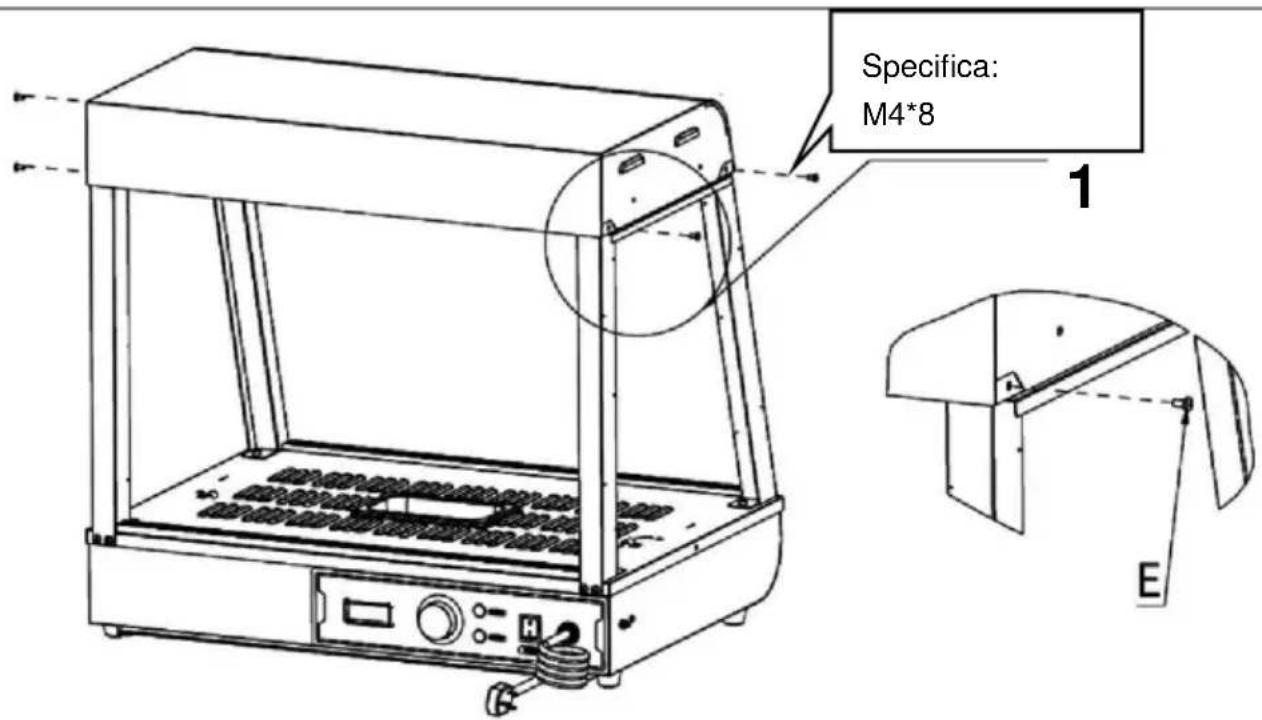

1. Posizione are il coperchio superiore sui quattro montanti verticali, quando utilizzare le "viti E" per fissare il coperchio superiore e i montanti verticali (quattro in totale). E (4 PZ)

Passaggio 6

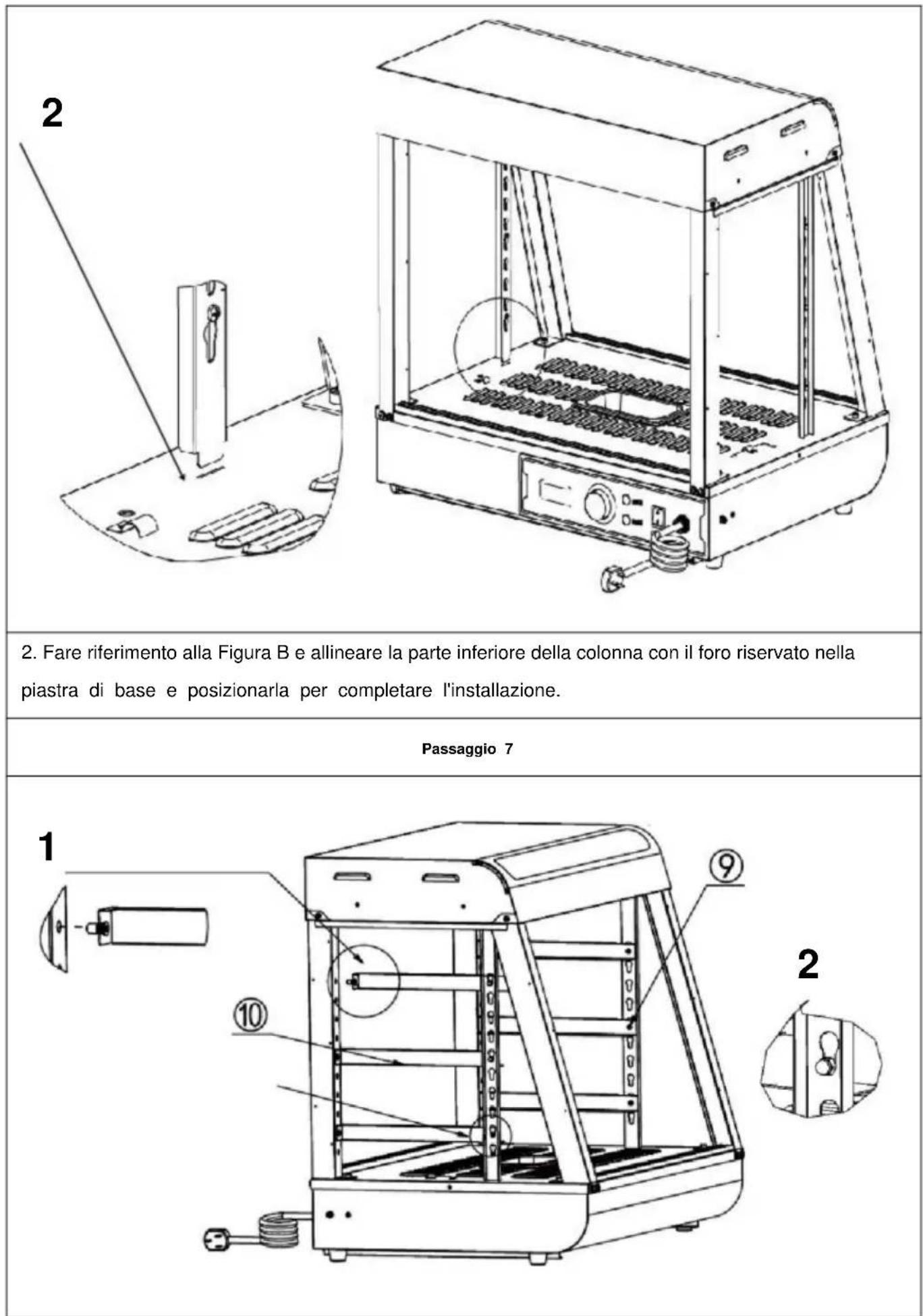

8 Pic A 1. Allineare i due pilastri del ripiano sinistro e destro "y" nelle stesso modo nella direzione della Figura A, quando insertirli in diagonale nei fori riservati sulla parte superiore finché non sono Completely inserti, quando allinearli. Nota: La posizione dell'accessorio n. 8 è come molto in figura. Il foro grande della z è rivolto versus l'alto, il foro piccolo è rivolto versus il basso e la scanalatura è rivolta versus l'esterno della macchina! y (2 pezzi)

1. Per prima cosa inserire il chiodo del pistone sulla parte anteriore del pezzo nel foro riservato della colonna come mostrato di seguito. Nota: posizionare la parte sporgente del chiodo a forma di I sulla mensola verso l'esterno della macchina per l'installazione!
2. Quindi, inserire il chiodo della fibbia nella parte posteriore della parte nella bocca della zucca, come mostrato nell'immagine

(3 pezzi) e (3 pezzi)

Passaggio 8

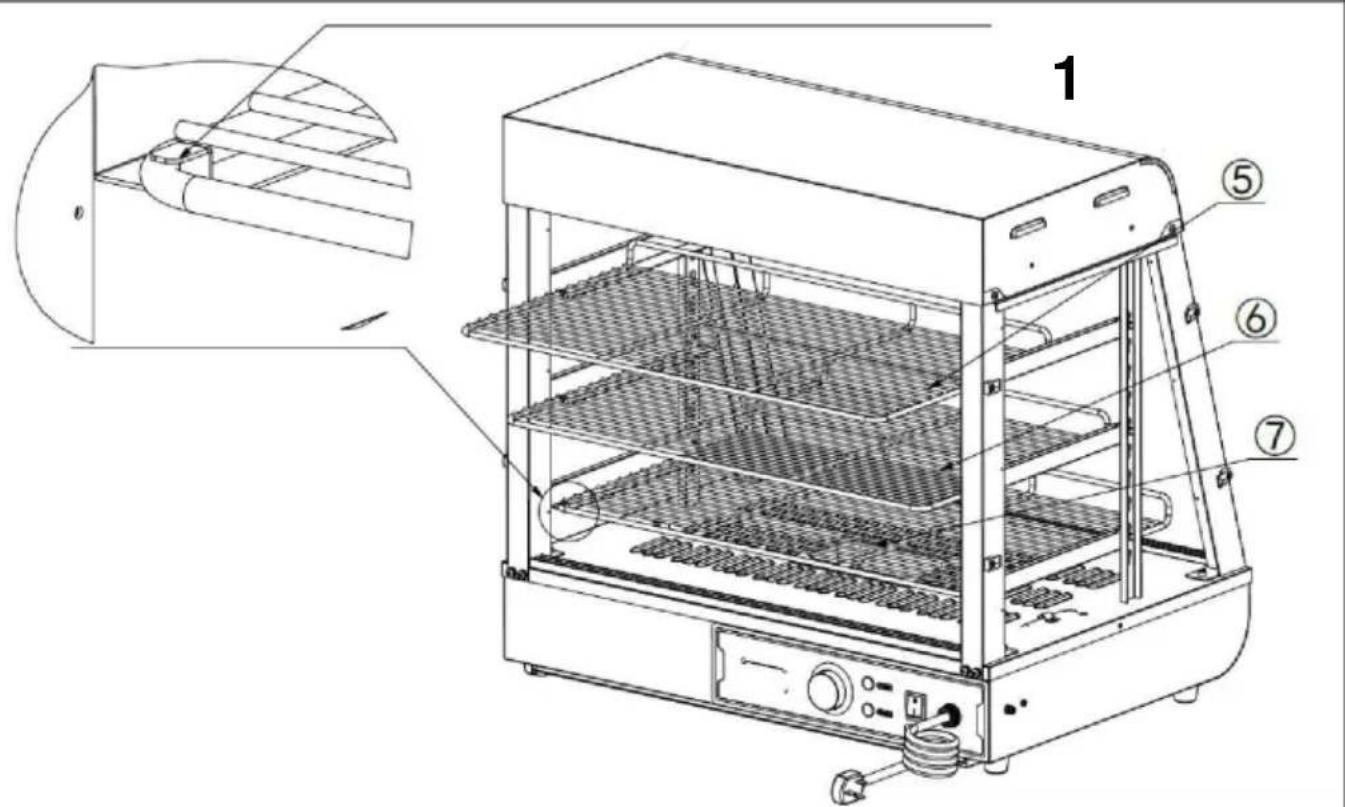

1. Posizionare le parti "y, y, y" sul supporto dello scaffale secondo le posizioni mostrate nell'immagine e spingerle nelle fessure riservate come mostrato nell'immagine. y (1 PZ) y (1 PZ) y (1 PZ)

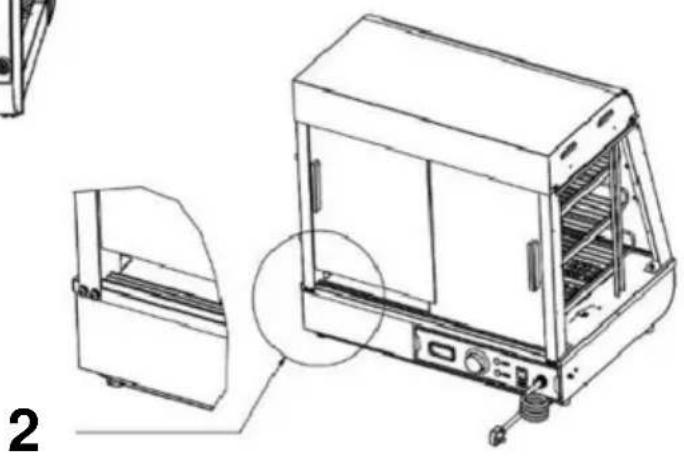

Passaggio 9 (601 602 603)

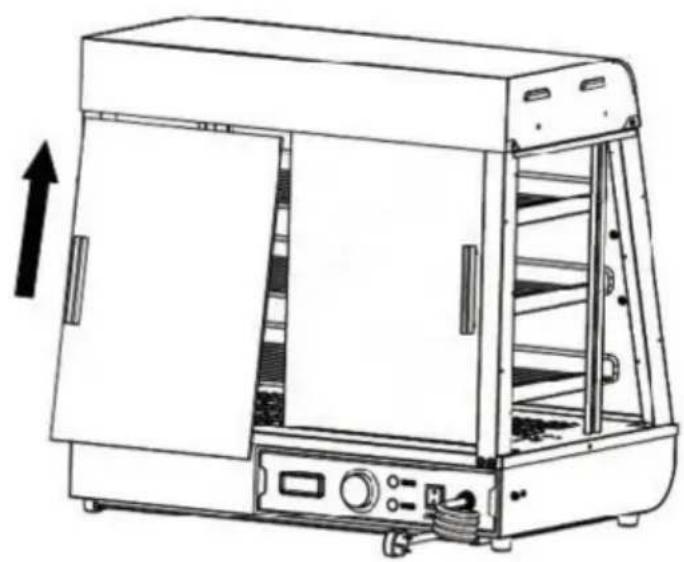

1. Per prima cosa, inserire diagonalmente le porte scorrevoli in vetro anteriore e posteriori nella slot per schede in alto, come mostrato nella "Figura A"; dopo averle inserite nella posizione estrema, allineare il vetro che cade con lo slot per schede sottostante che è orizzontale e verticale rispetto allo slot per schede superiore, come mostrato nella "Figura A". L'installazione è completata come mostrato nella "Figura B". Un totale di quattro porte scorrevoli in vetro nella parte anteriore e posteriore sono installate allo stesso modo. y (4 pezzi)

foto A

Avviso: 1. è necessario installare prima il pezzo dietro inerno e poi il pezzo dietro esterno; 2. Durante l'installazione, lo slot per scheda superiore deve essere allineato orizzontalmente e verticalmente con lo slot per scheda inferiore!

Passaggio 9 (anni '60)

1. Installare innanzitutto la cerniera superiore della porta inetro sulla parte superiore della ribaltabile inetro e serrare le viti. Quindi preparare la cerniera inferiore della porta nella posizione corrispondente. Infine, spingere la porta ribaltabile inetro nella posizione preparata della cerniera inferiore e quando serrare le viti della cerniera inferiore! N (Uno per agli parte superiore e inferiore) Installare la maniglia della porta prima della porta inetro (1 PZ)

Passaggio 10

Specification:M4*8 1 2 2. Installare innanzitutto la cerniera superiore della porta in vetro sulla parte superiore della ribaltabile in vetro e serrare le viti. Quindi preparare la cerniera inferiore della porta nella posizione corrispondente. Infine, spingere la porta ribaltabile in vetro nella posizione preparata della cerniera inferiore e quando serrare le viti della cerniera inferiore! N (Uno per agli parte superiore e inferiore) Installare la maniglia della porta prima della porta in vetro (1 PZ)

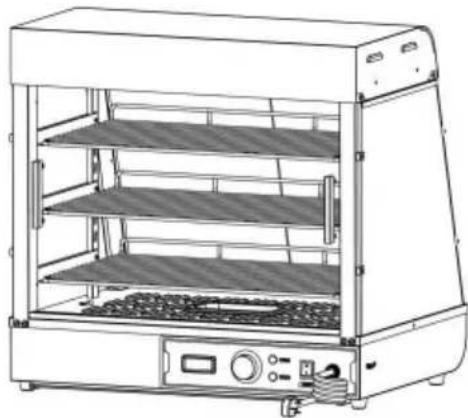

installazione completata

La posizione delle parti elettriche è progettata in quel momento, l'azienda si riserva il diritto di modificare il design della valutazione, quando il design cambia e non aggiorna il manuale in tempo, spero che i clienti capiscano!

10. Schema elettrico

SC-CJ-60S/SC-CJ-601 Schema elettrico
L N PE	K1 HL3 ST HL4 FC HL2 Lampada da soffitto a luce calda HL3 HL4: tubo luminoso a LED FC: tubo riscaldante ST: termostato

SC-CJ-602/SC-CJ-603 Schema elettrico
L N PE	K1 HL1 ST HL2 K1 HL3 HL4 HL5 K1: interrutatore della luce HL1: Potenza spia HL2: Spia riscaldamento HL3: Plafoniera a luce calda 1 HL4: Plafoniera a luce calda 2 HL5: tubo luminoso a LED FC: tubo riscaldante ST: termostato

1. Analisi dei guasti e risoluzione dei problemi:

NO.	Fenomeno di colpa	Motivo	Metodo di esclusione
01	L'indicatore luminoso non si accende quando il dispositivo è accessecco.	Fusibile dell'interruttore di alimentazione	ýSostituire con un fusibile adatto yCollegare saldamente il cavo di alimentazione
02	Le spie verde e rossa sono accese contemporaneamente e la temperature non aumenta.	Il cablaggio del tubo del riscaldamento elettrico è allentato e l'impianto elettrico il tubo del riscaldamento è bruciato.	ýSerrare i bulloni del cablaggio del tubo del riscaldamento elettrico. ySostituire il tubo del riscaldamento elettrico
03	L'indicatore del lavoro la luce rimane accesa e l'asure della temperature non più essere controllato.	Guasto del termostato	ýSostituire il termostato
04	La spia è spenta e il il-controlled della temperature è normale	La spia è bruciata	ýSostituire l'indicatore luminoso
05	Non più mantenersi automaticamente Caldo.	Guasto del termostato	ýSostituire il termostato
06	C'é una sensazione di formicolio nel mani a causa di perdite dall'involucro.	L'isolamento è umido o il conduttore interno è inserito contatto con il guscio esterno.	ýInviario alla manutenzione reparto per la riparazione.
07	La luce non si accende o tremola.	Il cavo l'interfaccia non lo è collegato o ha un contatto scadente.	ýCollegalo saldamente

Nota: i problemi sopra menzionati sono solo per analisi e riferimento. Non affrontarli da soli. Professionisti competenti sono tenuti a condurre la risoluzione dei problemi e le riparazioni. In caso di anomalie di sicurezza come perdite, interrompere immediatamente l'alimentazione e interrompere l'uso!

Si prega di conservare correttamente questo manuale.

Produttore: Shanghai Xinmuye Youxiangongsi Indirizzo:

Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
