BEDIENUNGSANLEITUNG HT776 Vevor

Technisch Support- und E-Garantiezertifikat

SCHWIMMBAD-PUMPE BEDIENUNGSANLEITUNG

MODELL: HT776 / HT777

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischer Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäi Union einer getrennten Müllsammlung bedarf. Dies gilt für da Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dü nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro Elektronikgeräten abgegeben werden

SAFETY INSTRUCTIONS

WARNUNG

Die Installation muss der auf dem Etikett angegebenen normalen Leistentsprechen.

Die Stromstärke darf zu keinem Zeitpunkt den auf dem Etikett angegebenen Wert überschreiten.

Es wird empfohlen, einen staatlich zugelassenen Elektriker zu konsultieren.

Stellen Sie die Pumpe an einem trockenen Ort mit guter Belüftung au Die Umgebungstemperatur darf 40nicht überschreiten

Von der Pumpenseite aus gesehen sind die Pumpen nur für den Link geeignet.

Dreiphasenmotoren können sich in beide Richtungen drehen. Durch Vertauschen der Kabel eines Dreiphasenmotors wird die Drehung umgekehrt.

Starten Sie den Motor kurz oder stoßen Sie ihn ohne Wasser im Ta um die Drehung der Pumpenwelle zu überprüfen.

Bevor Sie elektrische Verbindungen trennen, schalten Sie die Stromque ab. Neuere Arbeiten an der Pumpe, ohne sicherzustellen, dass die Stromversorgung ausgeschaltet ist.

Dieses Gerät ist nicht für die Verwendung durch Personen, einschließlich

Kinder, mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder erhalten Anweisungen zur Verwendung des Geräts. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht dem Gerät spielen.

1、Kunststoffabdeckung	12、Schraube	23、Blumenmatte	34、Stato r	45、Hülle
2、0 klingeln	13、Diffusor	24、Lager	35、Fahrwerk	46、Klemmenblock
3、Filter	14、Laufrad	25、Schraube	36、Federring	47、Für den Mund
4、Wassernuss	15、MaschinellesMeer	26、Die Basis	37、HintereBucht	48、Nuss
5、0 klingeln	16、0 klingeln	27、Scheiße	38、Schraube	49、Das Netzkabel
6、Schraube	17、Bra c ket Buc	28、Flachwaschmaschine	39、F l an derWaschmaschine	50、Schraube
7、Frühlingswäsche	18、Unterlegscheibe	29、Scheiße	40、Frühlingswäsche	51、Kondensator
8、Unterlegscheibe	19 、Nuss	30、Fettwaschanlage	41、Fan	52、SchnellesDrücken der Linie
9、Pumpengehäuse	20、DagegenHydrosphäre	31、Welle	42、Schachtkarte	53、Scheiße
10、0 klingeln	21、VordereAbdeckung	32、Rotor	43、Lüfterabdeckung	54、Anschlussabdeckung
11、Gehäuse	22、Rattenwaschanlage	33、Lager	44、Scheiße	55、Schraube

SPECIFICATION PARAMETER

Modell	HT776	HT777
Eingang	AC220-240V 50Hz
maximale Kraft	1,5 PS	2,0 PS
Q max	100 GPM	1 15 GPM
H max	15 _ M	15 M
Maximale Saugleistung	2 m	2 m
Betriebstemperatur _	0-5 0 °C (32-122°F)
Schlauchverbindung _	1,5-Zoll-NPT-Innengewinde /2,5-Zoll-NPT-Außengewindeanschluss
Einlass-/Auslasskaliber	G2-1/4"

INSTALLATION INSTRUCTIONS

Stromversorgung: Einphasig 220 - 240 VAC, 50 Hz.

Dreiphasig 380 - 400 VAC, 50 Hz

Die Pumpe muss an einem Ort installiert werden, an dem der

Anschlusskasten leicht zugänglich ist.

Die Pumpe muss mit Schrauben auf einem festen und stabilen Untergmontiert werden.

Geräte der Klasse 1 müssen dauerhaft an eine feste Verkabelung angeschlossen sein

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder sehr Kundendienstmitarbeiter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Das quadratische Maß des Kabels darf nicht verringert werden.

Die Kabel müssen mindestens vom Typ H07RN-F sein und vollständig der Erde verbunden sein.

Stellen Sie sicher, dass die Kabelverschraubung vollständig festgezogen ist.

Die Pumpe muss durch eine Sicherung geschützt sein

Um die Pumpe vom Netz zu trennen, muss ein geeigneter

Fehlerstromschutzschalter mit einem Bemessungsfehlerstrom von

maximal 30 mA und mindestens 3 mm Unterbrechungsabstand am Erdungsanschluss installiert werden.

Verbinden Sie die externe Erdungsschraube am Motor mit externen Geräten

Wird die Pumpe in einem sie umgebenden geschützten Bereich aufgest muss diese gemäß VDE0100 Abschnitt 49D gebaut sein.

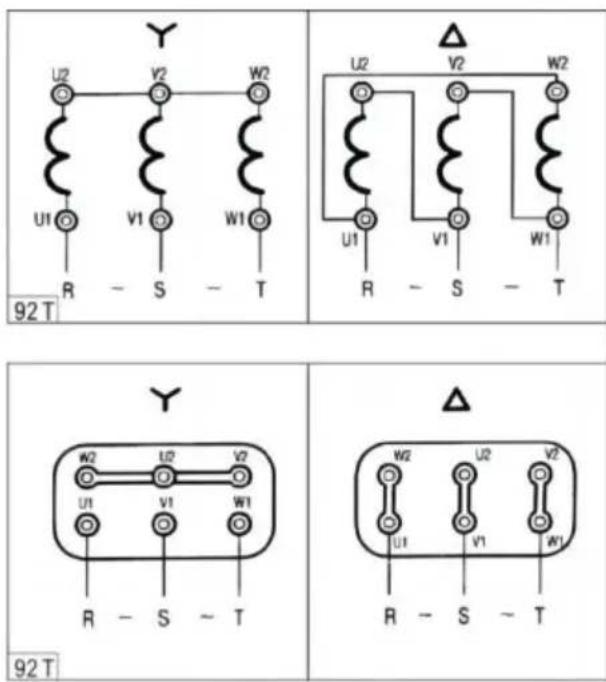

Anschlussplan für Drehstrommotoren:

Füllen Sie den Pumpentank vor dem Start mit Wasser. Dies kann du den Tankdeckel erfolgen. Die LIQUIDUS-Pumpen saugen sich selbst ar sofern der Pumpentank mit Wasser gefüllt ist. Sollten Sie diese Flüssi versehentlich oder durch absichtliches Ablassen aus dem Tank verlierer ist dies erforderlich um es vor dem Start wieder aufzufüllen.

Hohe Saughöhen oder lange Saugleitungen erfordern zusätzliche Zeit u verringern die Leistung der Pumpe. Sollten Sie Schwierigkeiten haben, lesen Sie die „Anleitung zur Fehlerbehebung“.

Das gepumpte Wasser kühlt und schmiert die Dichtung. Wenn Sie die Pumpe trocken laufen lassen, wird die Dichtung beschädigt. Flüssigkeit immer im Pumpentank aufbewahren. Eine weitere Schmierung des Pumpenendes ist nicht erforderlich.

Nachdem der Pumpentank mit Wasser gefüllt und der Motor gestartet

wurde, warten Sie einige Augenblicke, bis die Pumpe mit der Wasserförderung beginnt. Stellen Sie sicher, dass alle Ansaug- und Auslassventile geöffnet sind, wenn die Pumpe läuft. Betreiben Sie die Pumpe mit geschlossenem Ventil Das System kann zu Schäden an dPumpe führen. Wenn der Durchfluss nicht innerhalb von zehn Minuten einsetzt, stoppen Sie den Motor und ermitteln Sie die Ursache (siehe Anleitung zur Fehlerbehebung “).

Platzieren Sie die Pumpe so nah wie möglich am Pool.

Sorgen Sie für den nötigen Platz um und unter der Pumpe für weite Inspektionen und Wartungsarbeiten am Gerät.

Die Saugleitung der Pumpe sollte nicht kleiner sein als die Druckleitur Alle Rohrleitungen müssen luftdicht sein.

Anschrauben der Pumpenanschlüsse müssen die Gewinde der Pumpe Teflonband oder Silikon abgedichtet werden. Ziehen Sie die

Pumpenanschlüsse nur so fest an, wie für eine dichte Verbindung erforderlich ist. Übermäßiges Drehmoment ist unnötig und kann zu Schäden an der Pumpe führen.

Das Gewicht der Rohrleitungen sollte unabhängig getragen werden und darf nicht von der Pumpe getragen werden. Der Pumpenmotor muss entsprechend dem Schaltplan für die richtige Spannung und Drehung verkabelt werden. Spannung, Phasen, Ampereaufnahme und Zyklen sind auf der Seite angegeben Typenschild der Pumpe.

Der im Pumpentank eingebaute Siebkorb sollte in regelmäßigen Abständen überprüft und gereinigt werden. Diese Siebkörbe sind leicht reinigen. Nehmen Sie den Tankdeckel ab, um den Siebkorb freizulegen. Nehmen Sie den Korb heraus und reinigen Sie ihn. Überprüfen Sie d O-Ring des Deckels, falls er beschädigt ist, Ersetzen. Ersetzen Sie de Siebkorb und bringen Sie den Deckel wieder an. Nur von Hand festzie. Wenn Ihr Pool bis zur nächsten Saison außer Betrieb ist, muss darauf geachtet werden, den Pumpenteil vor Beschädigungen zu schützen. Entleeren Sie ihn vollständig, indem Sie den Ablassstopfen am Boden

Pumpentanks entfernen. Tauschen Sie den Stopfen nicht aus, sondern bewahren Sie ihn im Siebkorb auf im Winter. Alternativ können Sie Pumpe ausbauen und drinnen an einem warmen, trockenen Ort aufbewahren.

Wenn die Pumpe mit Meerwasser verwendet wird, muss sie mit saube Wasser gespült werden. Wir empfehlen außerdem, die Dichtungen vor nächsten Saison zu wechseln.

Es ist auch möglich, das Nassteil und die Rohrleitungen der Pumpe i zu lassen und nur die Motor- und Laufradbaugruppe auszubauen und aufzubewahren. Ansammlung von Flüssigkeit durch Regen und Schnee Wenn Sie die Pumpe erneut aktivieren, gehen Sie wie oben beschrieb umgekehrter Reihenfolge vor. Tauschen Sie den O-Ring des Gehäuses zwischen Tank und Rückplatte aus, wenn er beschädigt ist. Bringen S den Ablassstopfen an. Überprüfen Sie die Pumpenwelle auf freie Bewegung. Füllen Sie die Pumpe wie oben beschrieben vor und überprüfen Sie die Drehung Pumpenwelle.

Troubleshooting Guide

ANLEITUNG ZUR FEHLERBEHEBUNG
SYMPTOME	WAHRSCHEINLIC HE URSACHEN	EMPFOHLENEMASSNAHME
1.Pumpe lässt sich nicht ansaugen	1a. Saugluftleck	Stellen Sie sicher, dass das Wasser im Pool hoch genu ist, um durch den Skimmer fließenStellen Sie sicher, dass der O-Ring des Deckels sauber und richtig positioniert istZiehen Sie den Tankdeckel handfest festZiehen Sie alle Rohre und Anschlüsse an der Saugseitder Pumpe festPumpendichtung entfernen und ersetzen
	1b.Kein Wasser in der Pumpe	Stellen Sie sicher, dass der Pumpentank mit Wasser gefüllt ist
	1c.Geschlossene Ventile oder verstopfte Leitungen	Öffnen Sie alle Ventile im SystemSkimmer und Pumpensiebkorb reinigenÖffnen Sie die Pumpe und prüfen Sie, ob sie verstopft
2.Motor dreht sich nicht	2a. Keine Stromversorgung zum Motor	Überprüfen Sie, ob alle Netzschalter eingeschaltet sindStellen Sie sicher, dass die Sicherung oder der Schutzschalter richtig eingestellt istTimer richtig eingestellt?Überprüfen Sie den Timer ordnungsgemäßen BetriebÜberprüfen Sie die Motorverkabelung an den Klemmen
	2b.Pumpe blockiert	Drehen Sie bei ausgeschalteter Stromversorgung die Welle sie sollte sich frei drehen.Wenn nicht, sollte ein Elektriker sie zerlegen und reparieren
3.Geringer Durchfluss	3a.Verschmutzter Filter	Rückspülfilter bei „hohem“ Filterdruck
	3b.Verschmutzter Skimmerkorb	Skimmer- und Pumpensiebkörbe reinigen
	3c. Saugluftleck	(Siehe Problem 1)
	3d.Geschlossene Ventile oder verstopfte Leitungen	(Siehe Problem 1)
4.Motor läuft heiß	Diese Motoren fühlen sich bei Berührung „heiß“ an. Dies ist jedoch normal, sie sind so konstruiert Der thermische Überlastschutz schaltet sie ab, wenn eine Überlastung oder ein Problem mit hoher Temperatur vorliegt. Übermäßige Hitze kann verursacht werden durch: 4a.Niedrige oder falsche Spannung.	Die Verkabelung muss von einem zugelassenen Elektriker korrigiert werden.
	4b.In direkter Sonneneinstrahlung installiert.	Motor vor Sonneneinstrahlung schützen
	4c. Schlechte	Den Motor nicht abdecken
	Belüftung	oder einschließen
5.Lärmer Betrieb des Motors	5a. Schlechte Lager	Bitten Sie einen Elektriker, Lager im Motor auszutauschen
6. Lauter Betrieb der Pumpe	6a. Luftleck in der Saugleitung. Blasen im Wasser, das am Einlass zum Becken zurückkehrt	Leck reparieren Saugrohr prüfen Ist der Deckel-O-Ring sauber?
	6b.Eingeschränkte Saugleitung aufgrund von Verstopfung oder Unterdimensionierung des Rohrs. Wi durch einen hohen Vakuumwert am Pumpensaugpunkt angezeigt.	Lassen Sie die Verstopfung von einem Servicetechniker beseitigen oder die Größe Saugrohrs vergrößern. Stellen Sie sicher, dass der Siebkorb sauber ist Sind alle Saugventile vollständig geöffnet?
	6c.Fremdstoffe (Kies, Metall usw.) im Pumpenlaufrad	Bitten Sie einen Elektriker, Pumpe zu zerlegen und Fremdkörper vom Laufrad z entfernen
	6d.Kavitation	Saugbedingungen verbessern (Saughöhe verringern, Anzahl der Anschlüsse verringern, Rohrgröße vergrößern) Erhöhen Sie den Auslassdruck und verringern Sie den Durchfluss, indem das Auslassventil drosseln
7.Motorüberlastschutz „Kick-out“	7a.Motor ist falsch angeschlossen	Bitten Sie einen Elektriker, den Schaltplan am Motor z überprüfen
	7b. Niedrige Spannung aufgrund zu kleiner Leitung oder niedriger Eingangsspannung	Bitten Sie einen Elektriker, dies mit einem Voltmeter z überprüfenVergrößern Sie die Größe VersorgungskabelsMelden Sie niedrige Versorgungsspannung dem EnergieversorgungsunternehmenDie Spannung des Motors muss innerhalb von 6 % d Spannung auf dem Typenschild des Motors liegen
8.Pumpe ist undich	8a. Dichtungen sin verschlissen	Die Dichtung ist ein Verschleißteil, das gelegentlich gewechselt werden muss. Insbesondere muss die Dichtung häufiger gewechselt werden, wenn d Pumpe mit Meerwasser betrieben wird und beim Entleeren nicht mit klarem Wasser gespült wird
HINWEIS: ALLE ELEKTRISCHEN ARBEITEN MÜSSEN VON EINEN LIZENZIERTEN ELEKTRIKER DURCHGEFÜHRT WERDEN
