BRUKSANVISNING HT776 Vevor

Teknisk Support och e-garanticertifikat

Varning - För att minska risken för skada måste användaren instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsa anger att produkten kräver separat sophämtning i EU. Detta för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans m vanligt hushållsavfall, utan måste lämnas till en insamlingsplat återvinning av elektriska och elektroniska apparater

SAFETY INSTRUCTIONS

WARNING

Installationen måste ske enligt den normala effekt som anges på etike Strömstyrkan får inte vid något tillfälle överstiga det värde som anges etiketten.

Det rekommenderas att du konsulterar en statligt registrerad elektriker.

Placera pumpen i ett torrt utrymme med god ventilation.

Den omgivande temperaturen får inte överstiga 40

Pumparna är endast lämpliga för moturs rotation när de ses från pumpänden.

Trefasmotorer kan rotera i båda riktningarna. Byte av någon av kablar på en trefasmotor kommer att vända rotationen.

Starta tillfälligt, eller stöt motorn utan vatten i tanken, för att kontroller pumpaxelns rotation.

Innan du kopplar bort elektriska anslutningar, stäng av strömmen vid källa. Nyare arbete på pumpen utan att kontrollera att strömmen är A Denna apparat är inte avsedd att användas av personer, inklusive bar med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfare och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en ansvarig för deras säkerhet Barn bör övervakas för att säkerställa att de inte leker med apparaten

1, Plastskydd	12, Skruv	23, Blommatta	34, Stato r	45, Slida
2,0 ring	13, Diffusor	24、Bäring	35, Chassi	46、Terminalblock
3、Filter	14, Impeller	25, Skruv	36, värring	47、För munnen
4, Vattenmutter	15, Maskiniskt hav	26, Basen	37, Bakre vik	48, Mutter
5,0 ring	16,0 ring	27, Skruv	38, Scre w	49、Nätsladden
6, Skruv	17、Bra c ket vik	28、Plattvätt r	39,F l vid tvätt	50, skruv
7、Värtvätt r	18, Platt bricka	29, Skruv	40、Värtvätt r	51, kondensator
8、Platt bricka	19, N ut	30、Fetttvätt r	41, Fläkt	52、Linjetrycker snabbt
9、Pump bodr	20, emot hydrosfär	31, skaft	42, Skaftkort	53, Skruv
10,0 ring	21、Främre omslag	32, Rotor	43、Fläktkåpa	54、Terminalskydd
11, hölje	22、Rätttvätt r	33、Bäring	44, Skruv	55, Skruv

SPECIFICATION PARAMETER

Modell	HT776	HT777
Inmatning	AC220-240V 50Hz
maximal kraft	1,5 hk	2,0 hk
Q max	100 GPM	1 15 GPM
H max	1 5 m	15 m
Max sug	2 m	2 m
Driftstemperatur _	0–5 0 °C (32 - 122°F)
H ose led	1,5 "NPT invändig gänga /2,5" NPTutvändig gänganslutning
Inlopp/utlopp kaliber	G2-1/4"

INSTALLATION INSTRUCTIONS

Elförsörjning: Enfas 220 - 240VAC, 50Hz.

Trefas 380 - 400VAC, 50Hz

Pumpen måste installeras på en plats där det är lätt att komma åt uttagslådan.

Pumpen måste monteras på en fast och stadig bas med hjälp av bu Klass 1-apparater måste vara permanent anslutna till fasta ledningar

Om nätsladden är skadad måste den bytas ut av tillverkaren eller des servicerepresentant eller liknande kvalificerad person för att undvika fara Kabelns kvadratiska dimension får inte minskas.

Kablarna måste vara av minst typ H07RN-F helt anslutna till jord.

Se till att kabelgenomföringen är helt åtdragen.

Pumpen måste skyddas av en säkring

En lämplig jordfelsbrytare med en nominell restström som inte överstig 30mA och med minst 3 mm brytavständ på jordplinten måste installera att separera pumpen från elnätet.

Anslut extern jordskruv på motorn till extern utrustning

Om pumpen är installerad i ett skyddat område som omger den, mås senare vara konstruerad i enlighet med VDE0100 klausul 49D.

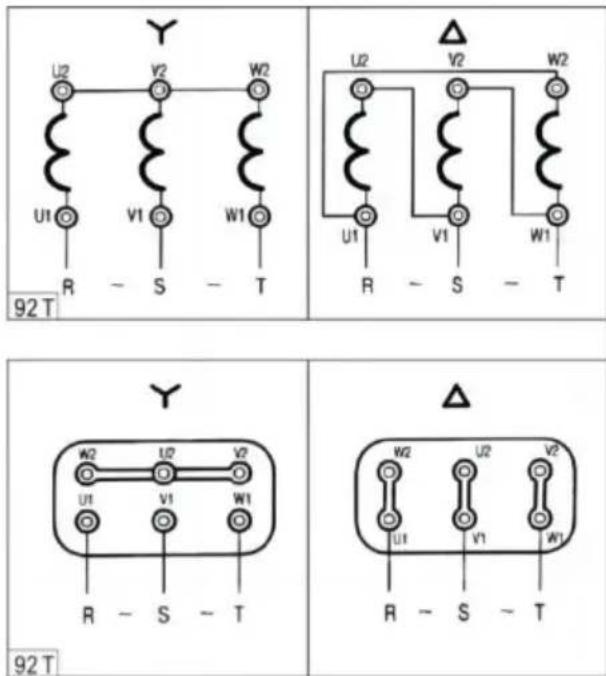

Anslutningsschema för trefasmotorer:

Fyll pumptanken med vatten innan du startar. Detta kan göras genom tanklocket. LIQUIDUS-pumparna förbereder sig själva förutsatt att pumptanken är fylld med vatten. Om du tappar denna vätska från tar av misstag eller genom att avsiktligt tömma ur, kommer det att vara nödvändigt att fylla på innan du börjar.

Höga suglyft, eller långa sugledningar, kräver extra tid och minskar pumpens prestanda. Om du har problem, se " Felsökningsguiden ". Vattnet som pumpas kyler och smörjer tätningen. Om pumpen körs to skadas tätningen. Förvara alltid vätska i pumptanken. Ingen ytterligare smörjning av pumpänden är nödvändig.

Efter att pumptanken har fyllts med vatten och motorn har startat, värl några ögonblick för pumpen att börja leverera vatten. Se till att alla och utloppsventiler är öppna när pumpen är igång. Kör pumpen med stängd ventil i systemet kan orsaka pumpskador. Om flödet inte starta inom tio minuter, stoppa motorn och fastställa orsaken (se "

Felsökningsguide " ).

Placera pumpen så nära poolen som möjligt.

Se till att det behövs utrymme runt och under pumpen för ytterligare inspektion och service av enheten.

Pumpens sugledning bör inte vara mindre än tryckledningen.

Alla rör måste vara lufttäta.

Gängorna på pumpen måste tätas med teflonband eller silikon när pumpkopplingarna är fastskruvade. Dra åt pumpkopplingarna så mycket som krävs för att säkerställa en tät anslutning. Överdrivet vridmoment onödigt och kan orsaka skador på pumpen.

Vikten på rörledningarna ska stödjas oberoende och inte bäras av pur Pumpmotorn måste kopplas för rätt spänning och rotation, i enlighet n kopplingsschemat. Spänning, faser, amperedrag och cykler anges på pumpens namnskylt.

Silkorgen som är inbyggd i pumptanken bör inspekteras och rengöras jämna mellanrum. Dessa silkorgar är lätta att rengöra. Ta bort tankloc för att exponera silkorgen. Ta bort korgen och rengör. Inspektera locko-ring, om den är skadad ,r ersätt.Sätt tillbaka silkorgen och sätt tillba locket. Dra åt endast för hand.

Om din pool är avstängd till nästa säsong, måste försiktighet iakttas skydda pumpdelen från skador. Dränera helt genom att ta bort dräneringspluggen som finns i botten av pumptanken. Byt inte ut plug utan förvara den i silkorgen för the win t er.Ett alternativ är att ta b pumpen och förvara den inomhus på en varm torr plats.

Om pumpen används med havsvatten är det nödvändigt att spola der rent vatten. Vi rekommenderar även att tätningarna byts före nästa sä Det är också möjligt att lämna pumpens våta ände och rörledningar i och endast ta bort och förvara motor- och pumphjulsenheten. Ta i de bort skruvarna från motorn till tanken. Skydda de återstående pumpdelarna som är anslutna till systemet, från en byggnad- upp av vätska från regn och snö.

När du aktiverar pumpen igen, gör om ovanstående procedur. Byt ut kroppens O-ring mellan tanken och bakplattan om den är skadad. Installera avtappningsplugg. Kontrollera pumpaxeln för fri rörelse. Prime pumpen enligt ovan och kontrollera rotationen av pumpen. pumpaxel.

Troubleshooting Guide

FELSÖKNINGSGUIDE
SYMPTOM	TROLIGA ORSAKER	REKOMMENDERAD ÅTGÄRD
1.Pumpen fyller inte	1a.Sugluftläckage	Se till att vattnet i poolen är tillräckligt högt för att rinna genom skummaren Se till att lockets o-ring är ren och korrekt placerad Dra åt tanklocket ordentligt för hand Dra åt alla rör och kopplingar vid sug av pumpen Ta bort och byt ut pumptätningen
	1b. Inget vatten i pumpen	Se till att pumptanken är full med vatten
	1c.Stängda ventiler eller blockerade ledningar	Öppna alla ventiler systemet Rengör skimmer och pumpsilkorg Öppna pumpen och kontrollera om den är igensatt
2. Motorn går inte	2a. Ingen ström till motorn	Kontrollera att alla strömbrytare är på Se till att säkringer eller strömbrytaren är korrekt inställd Timern rätt inställd? Kontrollera att timern fungerar korrekt Kontrollera motorkabeln vid plintarna
	2b.Pumpen har fastna	Med ström avstäng vrid axeln - den s snurra fritt. Om int ska elektrikern ta isär och reparera
3.Lågt flöde	3a.Smutsigt filter	Bakspolningsfilter när filtertrycket är "högt"
	3b. Smutsig skimmerkorg	Rengör skimmer och pumpsilkorgar
	3c.Sugluftläckage	(Se problem 1)
	3d. Stängda ventiler eller blockerade ledningar	(Se problem 1)
4. Motorn går varm	Dessa motorer kommer att gå "varm vid beröring. Men detta är normalt, de designade på det sättet. Det termiskaöverbelastningsskyddet kommer att fungerför att stänga av deom det finns enöverbelastning ellerproblem med högatemperaturer.Överdriven värme karorsakas av:4a.Låg eller felaktigspänning.	Ledningar ska korrigeras av behörig elektriker.
	4b.Installerad i direktsol.	Skydda motorn frånsolstrålar
	4c. Dålig ventilation	Täck inte över elleomslut motorn
5. Bullrig drift av motorn	5a. Dåliga lager	Be en elektriker atbyta ut lager imotorn
6. Bullrig drift av pumpe	6a.Luftläcka isugledningen. Bubblori vatten somåtervänder till poolenvid inloppet	Reparera läckaKontrollera sugröretÄr lockets o-ringren?
	6b. Begränsadsugledning på grundav blockering ellerunderdimensioneradrörledning. Indikerasavhögvakuumavläsningvid pumpsug.	Låt serviceman tabort blockering elleröka storleken påsugröret.Se till att silkorgenär renÄr alla sugventiler helt öppna?
	6c. Främmande	Be elektriker att
	ämnen (grus, metall etc) i pumphjulet	demontera pumpen och ta bort främmande föremål från pumphjulet
	6d. Kavitation	Förbättra sugförhållandena (minska suglyften, minska antalet kopplingar, öka rörstorleken)Öka utloppstrycket och minska flödet genom att strypa utloppsventilen
7.Motoröverbelastningsskydd "kick out"	7a. Motorn är felaktig ansluten	Be en elektriker kontrollera kopplingsschemat på motorn
	7b.Låg spänning på grund av underdimensionerad tråd eller låg inkommande spänning	Be elektriker kontrollera med voltmätareÖka storleken på matningskabelnRapportera låg matningsspänning till elbolagetMotorns spänning måste ligga inom 6 % av spänninger på motorns märkskylt
8.Pumpen läcker	8a.Tätningarna ärutslitna	Tätningen är enslitagedel som måste bytas då oc då. Tätningen måst särskilt bytas oftare om pumpen används med havsvatten och inte spolas med rent vatten när den dräneras
OBS: ALLT ELEKTRISKA ARBETE MÅSTE UTFÖRAS AV EN LICENSIERAD ELEKTRIKER
