BY1016Z - Elektromotor Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Bürstenloser Gleichstrom-Elektromotor (brushless)
Marke	Vevor
Modell	BY1016Z
Stromversorgung	24 V DC, maximale Leistung 250 W
Nenndrehzahl	2700 U/min (300 U/min mit Untersetzungsgetriebe)
Nenndrehmoment	0,9 Nm
Nennstrom	≤ 13,4 A
Untersetzungsverhältnis	9,7:1
Motorwirkungsgrad	≥ 78 %
Motormaße	101,5 mm × 158 mm × 130 mm
Motorgewicht	2,15 kg
Controller-Maße	78 mm × 60 mm × 36 mm
Controller-Gewicht	0,2 kg
Maximale Belastbarkeit	≤ 100 kg
Betriebstemperatur	-40 °C bis 60 °C
Unterspannungsschutz (Bremse)	19 V
Anwendungsbereiche	Kleine Elektroautos, Elektrofahrräder, Karts, Roller
Lieferumfang	Motor, Controller, Gashebel, Werkzeuge, Ritzel, Montageplatte, Kette
Konformität	CE, FCC Part 15
Wartung und Reinigung	An einem trockenen, staubfreien und gut belüfteten Ort installieren. Überprüfen Sie regelmäßig die Anschlüsse.
Sicherheitshinweise	Lesen Sie alle Warnhinweise vor der Verwendung. Polung der Batterie nicht umkehren. Das elektronische Schloss muss angeschlossen sein.
Technischer Support und Garantie	www.vevor.com/support

Häufig gestellte Fragen - BY1016Z Vevor

Wie schließe ich den Motor an den Controller an?

Verbinden Sie das gelbe Kabel des Controllers mit dem roten Kabel des Motors und das blaue Kabel des Controllers mit dem schwarzen Kabel des Motors. Achten Sie auf die Polarität, um Schäden am Controller zu vermeiden.

Welche Batterie sollte mit diesem Motor verwendet werden?

Es wird empfohlen, eine Blei-Säure-Batterie mit 12 Ah bis 20 Ah und einer Nennspannung von 24 V DC zu verwenden. Lithium-Batterien können ebenfalls verwendet werden, wenn Spannung und Leistung übereinstimmen. Die Batteriespannung darf 28 V nicht überschreiten (Überspannung von +10 %).

Warum startet der Motor nicht?

Überprüfen Sie, ob die Batterie ausreichend geladen ist (Spannung > 19 V), das elektronische Schloss richtig angeschlossen ist (die orangefarbenen und roten Kabel müssen verbunden sein) und alle Verbindungen korrekt und fest eingesteckt sind.

Was tun, wenn das elektronische Schloss nicht funktioniert?

Stellen Sie sicher, dass das elektronische Schloss richtig angeschlossen ist (rosa Kabel an P+, blaues Kabel an VCC). Sie können auch die orangefarbenen und roten Kabel kurzschließen, um die Funktion ohne Schloss zu testen.

Wie installiere ich das Motorkit an einem Fahrzeug?

Befolgen Sie die Schritte: 1) Verbinden Sie den Motor mit dem Controller. 2) Schließen Sie die Batterie (24 V) unter Beachtung der Polarität an. 3) Schließen Sie den Gashebel an (rot +5V, schwarz GND, grün Signal). 4) Schließen Sie das elektronische Schloss an. 5) Montieren Sie das Ritzel und die Kette am Motor.

Was sind die wesentlichen Sicherheitshinweise?

Lesen Sie alle Warnhinweise vor der Verwendung. Vermeiden Sie Stromschläge: Berühren Sie keine spannungsführenden Anschlüsse. Tragen Sie Schutzausrüstung. Überschreiten Sie nicht die maximale Belastung von 100 kg. Installieren Sie den Motor an einem trockenen und gut belüfteten Ort.

Kann ich Lithium-Batterien verwenden?

Ja, Lithium-Batterien können funktionieren, sofern Spannung und Leistung mit dem Kit kompatibel sind (24 V, 250 W). Stellen Sie sicher, dass die Spannung 28 V nicht überschreitet und die Kapazität geeignet ist.

Was ist die maximale Belastbarkeit?

Die maximale Belastung des Motors beträgt 100 kg. Darüber hinaus können die Leistung beeinträchtigt und das Schadensrisiko erhöht werden.

Wie warte ich den Elektromotor?

Installieren Sie den Motor an einem trockenen, staubfreien und gut belüfteten Ort. Überprüfen Sie regelmäßig den Zustand der Anschlüsse und Kabel. Reinigen Sie die Oberfläche mit einem trockenen Tuch. Verwenden Sie kein Wasser oder Lösungsmittel.

Wo finde ich technischen Support und Garantie?

Bei Fragen oder Unterstützung besuchen Sie die Website www.vevor.com/support. Dort finden Sie das elektronische Garantiezertifikat und können den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG BY1016Z Vevor

PROBLEMES COURANTS ET REMEDES

Phénomène:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Bürstenloser Gleichstrommotor

Modell: BY1016Z

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bürstenloser Gleichstrommotor

MODELL: BY1016Z

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheitsvorkehrungen

1.1 Sicherheitshinweis: Bitte

vor Inbetriebnahme sorgfältig lesen.

Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren Verletzungen führen.

Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu lösen. Ihre Zufriedenheit ist unser Serviceziel.

1.2 Warnzeichen für den sicheren Betrieb des Motors

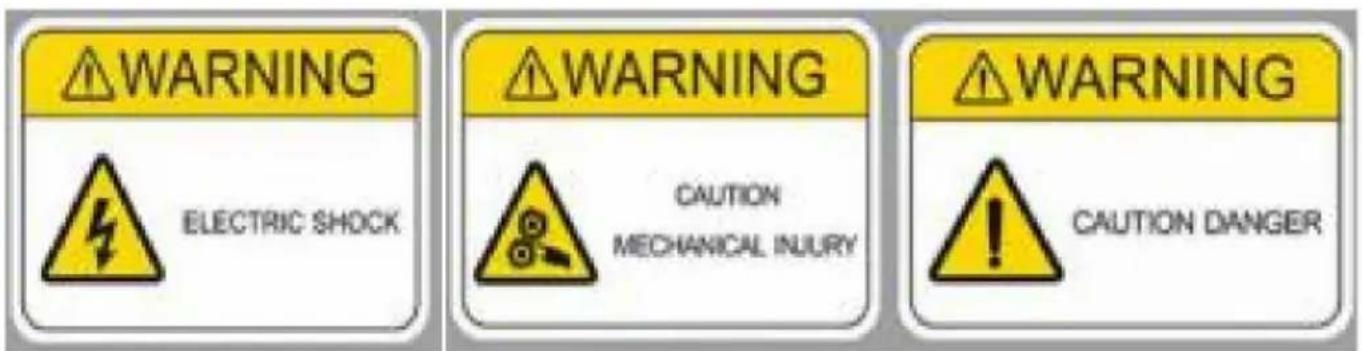

1.3 Risikofaktoren

1) Mechanischer Schaden 2) Elektrischer Schlag 3) Extrusionskollision 4) Objekteinwirkung 5) Andere Verletzungen

1.4 Betriebliche Aspekte und Auslöser von Nicht-Berufsunfällen bei Kraftfahrzeugen

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prüfen Sie, ob die Stifte in jedem Stecker verbogen sind, und überprüfen Sie visuell, ob jede Schnittstelle den Anweisungen im Verdrahtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler und das Verbrennen des Controllers zu vermeiden.

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren (Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen). Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss der Motor-Kit-Spannung entsprechen und einen Überspannungsbereich von +10% ermöglichen. Die Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein (der Pluspol wird mit der dicken roten Leitung des Controllers verbunden, und der Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Beim Laden erzeugen die Batterie und der Controller kleine Lichtbögen und Funken, was normal ist.

3) Das elektrische Türschloss (orange, rot) muss angeschlossen sein (Sie können das elektrische Türschloss anschließen, oder Sie können die orangefarbenen und roten Drähte mit Drähten verkürzen). Diese Operation ist der letzte Schritt. 4) Das Zubehör außerhalb dieses Kits, das zu dem von Ihnen gewählten Zubehör gehört, passt möglicherweise nicht zum Kit und muss nach dem Abgleich verwendet werden. Bitte kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

1.5 Vorsichtsmaßnahmen und Vorschläge

Alle Maschinenbediener sollten über eine Ausbildung und einen Nachweis für elektrische Fähigkeiten verfügen.

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub vom Motor. 2) Installieren Sie an einem trockenen, staubfreien Ort; 3) Installieren Sie an einem gut belüfteten Ort; 4) Installieren Sie an einem breiten und glatten Ort für eine einfache tägliche Bedienung und Wartung.

Vielen Dank für Ihre Lektüre. Wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sie bitte

Kundenservice rechtzeitig, bevor Sie den Kundenservice kontaktieren, geben Sie bitte klare

Fotos vom Motor- und Controller-Typenschild, bieten klare Fotos und

Klare Videos der Zubehörverkabelung, die an jedes Plug-In des Controllers angeschlossen ist. Sie müssen

die Farbe jedes Kabels und die Farbe der Zubehörleitung deutlich erkennen.

Um Ihnen eine bequemere und schnellere Lösung zu bieten.

TECHNISCHE DATEN

LEISTUNGSPARAMETER DES BY1016Z -MOTORS

Parameter	Zahlenwert
Nennspannung	24 V Gleichstrom
Maximale Wattzahl	250 W
Nenndrehzahl	2700 U/min (300 U/min nach der Getriebeuntersetzung)
Nenndrehmoment	0,9 Nm
Nennstrom	ÿ13,4A
Übersetzungsverhältnis	9,7:1
Leerlaufstrom	ÿ2,0 A
Motoreffizienz	ÿ78 %
Kettenradnummer	410-9T
Schraubengewinde	M8 x 1,25 Gewinde (1–2 Minuten auf 80 °C erhitzen, nach links drehen und entfernen)
Untersetzungsgetriebe	9T:32T
Gewicht laden	ÿ100 kg
Größe	101,5 mm × 158 mm × 130 mm
Gewicht	2,15 kg
Einsatzbereich	Kleines Elektroauto, Elektrofahrrad, Elektro-Gokart, Elektroroller ...

LEISTUNGSPARAMETER VON BY03LT02-A

REGLER

Nennspannung	24 V Gleichstrom
Maximale Wattzahl	250 W
Nennstrom	20A
Bremse	BREMSE NIEDRIGER LEVEL
Unterspannungsschutz	19 V
Arbeitstemperatur	-40 y ~60 y
Größe	78*60*36 mm
Gewicht	0,2 kg
Nennspannung	24 V Gleichstrom

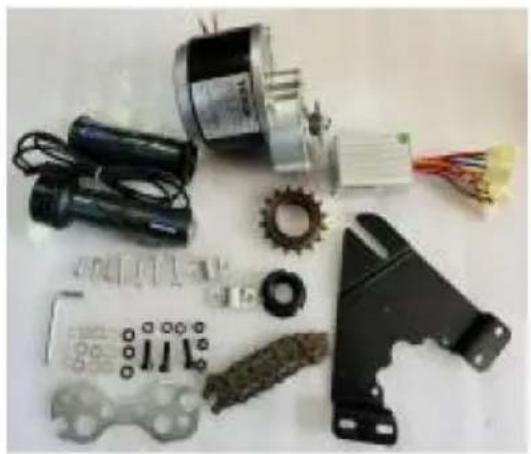

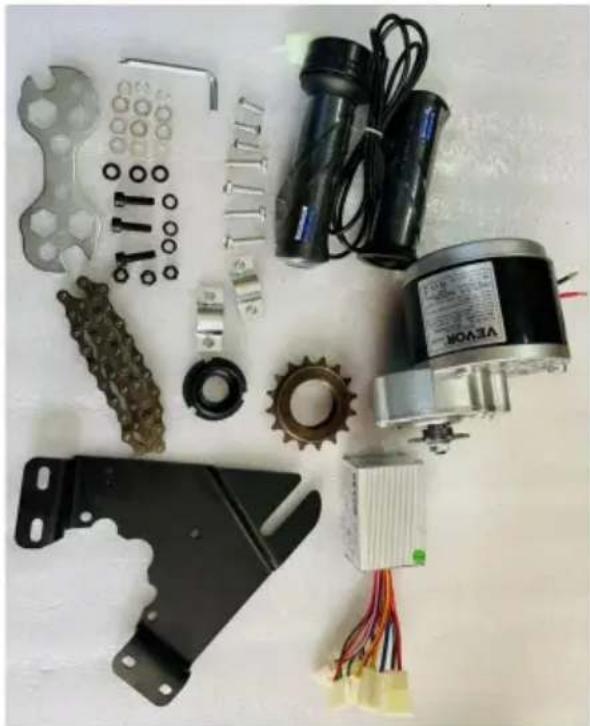

KONFIGURATIONSLISTE

1. Motor
2. Verantwortlicher
3. Gas geben
4. Hardware-Tools
5. 16T Schwungrad
6. Montageplatte
7. Modell: 410 Kette

INSTALLATIONSVORGEHENSWEISE

Schritt 1
	Verbinden Sie den Controllergelbes Kabel zum roten Kabel des Motors.Verbinden Sie das blaue Kabel des Controllers mit dem schwarzes Motorkabel
Schritt 2
	Spannung: DC24V-28V 1.Rot: 24v+2. Schwarz: 24V-Plus- und Minuspol dürfen nicht falschangeschlossen werden, da sonst der Controller durchbrennt.Beim Anschließen kann es zu leichten Funken kommen,was ein normales Phänomen beim Einschalten ist.
Schritt 3
	Gaspedal :1. Rot: +5 V2. Schwarz: Masse3. Grün: Signal

Hinweise zu weiteren Funktionen

Das benötigte Zubehör erwerben Sie bitte selbst

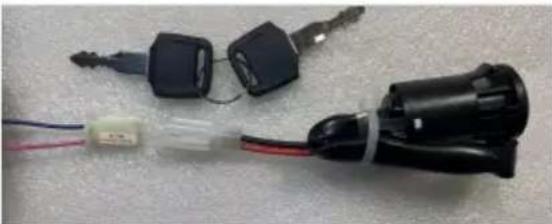

	Elektroschloss:1. Rosa: p+2. Blau: VCCDas elektronische Schloss muss angeschlossen sein, andernfalls wird der Controller nicht eingeschaltet

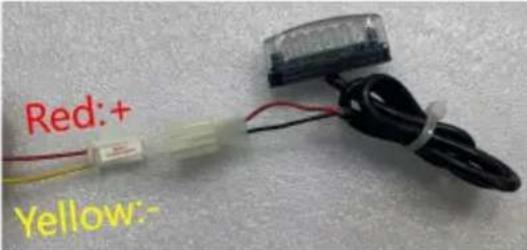

	Bremslicht: Anschluss von DC 24 V LED-Leuchten.

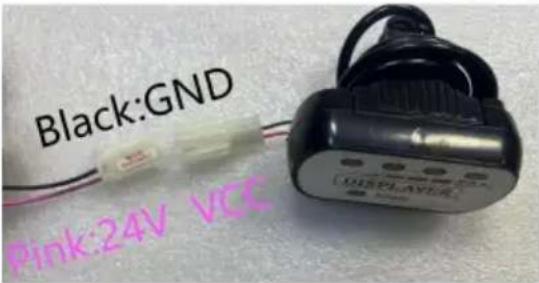

	Kontrollleuchte: Schließen Sie die Batteriestandsanzeige an. Es kann auch als DC24V-Spannungsausgang verwendet werden, um DC24V-Licht zu versorgen. Die positiven und negativen Klemmen Schritt 3 kann nicht rückgängig gemacht werden

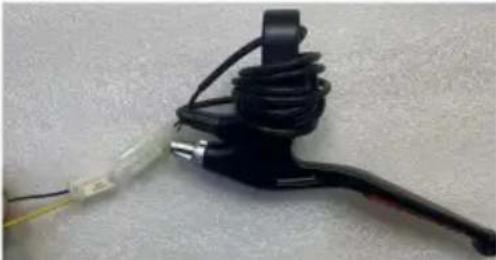

	Bremsen: Verbinden Sie die elektronische Bremse mit Realisieren Sie die Brems-Ausschaltfunktion.

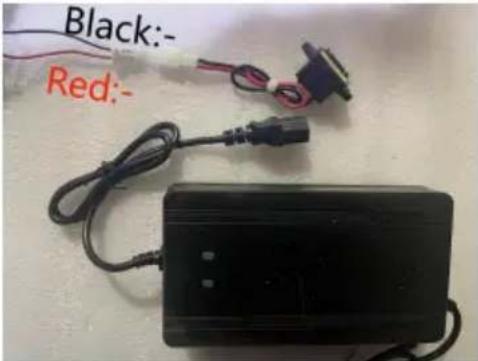

	Ladeanschluss:Rot: DC24V-EingangSchwarz: -Eingang Die Plus- und Minuspole müssen richtig angeschlossen sein.

HÄUFIGE PROBLEME UND ABHILFEN

Phänomen:

Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet ist, wird der Gashebel gedreht und der Motor funktioniert nicht

Grund:

Batterie Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung

Lösung:

1. Laden; 2.

Wählen Sie einen Akku mit der entsprechenden Betriebsspannung;

1. Überprüfen Sie, ob jedes Plug-In richtig angeschlossen ist und ob die angeschlossenen Klemmen zuverlässig verbunden sind, um zu vermeiden, dass der normale Betrieb aufgrund falscher Verbindungen oder schlechten Kontakts fehlschlägt.
