MANUALE UTENTE BY1016Z Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Motore DC senza spazzole

Modello: BY1016Z

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Motore DC senza spazzole

MODELLO: BY1016Z

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Precauzioni di sicurezza

1.1 Avvertenza di sicurezza

Leggere attentamente prima dell'uso.

Prima di azionare il motore, assicurarsi di leggere tutte le avvertenze di sicurezza e tutte le istruzioni.

La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi o lesioni gravi.

In caso di problemi, ti preghiamo di contattare tempestivamente il servizio clienti per risolverli: la tua soddisfazione è il nostro obiettivo.

1.2 Segnale di avvertimento per il funzionamento sicuro del motore

WARNING ELECTRIC SHOCK WARNING CAUTION MECHANICAL INJURY WARNING CAUTION DANGER

1.3 Fattore di rischio

1) Danni meccanici
2) Prendere una scossa elettrica
3) Collisione di estrusione
4) Impatto sull'oggetto
5) Altri infortuni

1.4 Considerazioni operative e fattori scatenanti degli incidenti stradali non lavorativi

1) Controllare che tutti gli accessori siano collegati saldamente e non allentati, controllare che i pin di ogni plug-in siano piegati e controllare visivamente che ogni interfaccia sia coerente con le istruzioni nel manuale di cablaggio e che la connessione sia corretta. Per evitare errori di scrittura e bruciare il controller.

2) Si consiglia di utilizzare batterie al piombo. Anche le batterie al litio possono funzionare (si noti che la tensione della batteria e la potenza della batteria corrispondono alla potenza del kit). La capacità della batteria consigliata è 12AH-20AH. La tensione della batteria deve essere coerente con la tensione del kit motore, consentendo un intervallo di sovratensione del +10%. i terminali positivo e negativo dell'alimentatore devono essere collegati correttamente (il terminale positivo è collegato alla linea spessa del controller in rosso e il il terminale negativo è collegato alla linea spessa del controller in nero). Carica la batteria e il controller creano piccoli archi e scintille, il che è normale per ricarica.

3) La serratura elettrica della porta (arancione, rossa) deve essere collegata (è possibile utilizzare il serratura elettrica della porta, oppure è possibile accorciare i fili arancione e rosso con fili), questo l'operazione è l'ultimo passaggio.
4) Gli accessori esterni a questo kit, che appartengono agli accessori acquistati da tu, potrebbe non corrispondere al kit e deve essere utilizzato dopo l'abbinamento. Per favore contattare per tempo il servizio clienti per abbinare i kit tra loro.

1.5 Precauzioni e suggerimenti

Tutti gli operatori di macchine devono essere formati e certificati in materia di competenze elettriche.

1) Prima di aprire la scatola, controllare che il pacco sia integro, rotto e
se c'è acqua. Dopo aver rimosso il coperchio, rimuovere con attenzione la polvere dal motore.
2) Installare in un luogo asciutto e privo di polvere;
3) Installare in un luogo ben ventilato;
4) È installato in un luogo ampio e liscio per un facile funzionamento quotidiano e manutenzione.

Grazie per la lettura, se riscontri ancora problemi operativi, contattaci servizio clienti in tempo, prima di contattare il servizio clienti, si prega di fornire informazioni chiare le foto scattate dalla targhetta del motore e del controller forniscono foto chiare e video chiari del cablaggio degli accessori collegato a ciascun plug-in del controller; è necessario vedere chiaramente il colore di ciascun filo e il colore della linea degli accessori.

Per offrirti una soluzione più comoda e veloce.

INFORMAZIONI TECNICHE

PARAMETRI DI PRESTAZIONE DEL MOTORE BY1016Z

Parametro	Valore numerico
Tensione nominale	24 V CC
Potenza massima	250W
Velocità nominale	2700 giri/min (300 giri/min dopo la riduzione dell'ingranaggio)
Coppia nominale	0,9 Nm
Corrente nominale	ÿ13,4A
Rapporto di trasmissione	9.7:1
Corrente a vuoto	ÿ2,0A
Efficienza del motore	ÿ78%
Numero di pignone	410-9T
Filettatura della vite	M8*1.25 la filettatura (riscaldare a 80ÿ per 1-2 minuti, ruotare a sinistra e rimuovere)
Rapporto di riduzione	9T:32T
Peso del carico	ÿ100KG
Misurare	101,5 mm × 158 mm × 130 mm
Peso	2,15 kg
Campo di applicazione	Piccola auto elettrica, Bicicletta elettrica, Go-kart elettrico, Monopattino elettrico......

PARAMETRI DI PRESTAZIONE DI BY03LT02-A

CONTROLLER

Tensione nominale	24 V CC
Potenza massima	250W
Corrente nominale	20A
Freno FRENO BASSO LIVELLO
Protezione da sottotensione	19V
Temperatura di lavoro	-40 ~60
Misurare	78*60*36mm
Peso	0,2 kg
Tensione nominale	24 V CC

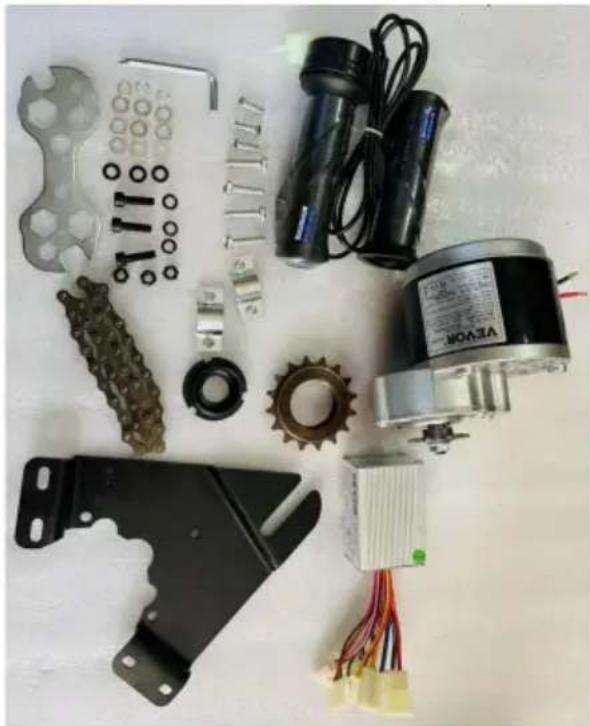

ELENCO DELLE CONFIGURAZIONI

1. Motore2. Il controllore3. Acceleratore4. Strumenti hardware5. Volano 16T6. Piastra di montaggio7. Modello: catena 410

PROCEDURA DI INSTALLAZIONE

Passo 1
	Collegare il controllerfilo giallo al filo rosso del motore.Collegare il filo blu del controller alfilo nero motore
Passo 2
	Tensione: DC24V-28V 1.Rosso: 24v+2. Nero: 24V-Positivo e negativo non possono esserecollegati in modo errato, altrimenti bruceranno ilcontroller. Potrebbe verificarsi una leggera scintilladurante il collegamento, che è un normalefenomeno di accensione.
Passo 3
	Acceleratore:1. Rosso: +5V2. Nero: GND3. Verde: segnale

Istruzioni per altre funzioni

Si prega di acquistare autonomamente gli accessori necessari
	Serratura elettrica:1. Rosa: p+2. Blu: VCCLa serratura elettronica deve essere collegata,altrimenti il controller non è acceso
	Luce freno: collegare luci LED CC 24 V.
	Spia luminosa: collega il display del livello della batteria. Può anche essere utilizzato come uscita di tensione DC24V per alimentare la luce DC24V. I terminali positivo e negativo Step 3non può essere invertito
	Freni:Collegare il freno elettronico a realizzare la funzione di disattivazione della potenza frenante.
	Porta di ricarica:Rosso: ingresso DC24VNero: ingresso -I terminali positivo e negativo devono essere collega correttamente.

PROBLEMI COMUNI E RIMEDI

Fenomeno:

La serratura elettronica deve essere aperta, quando la serratura elettronica è aperta, l'acceleratore viene girato e il motore non funziona

Motivo:

Batteria La batteria è troppo scarica e non raggiunge la tensione di esercizio richiesta

Soluzione:

1. Carica; 2.

Selezionare una batteria con la tensione operativa corrispondente;

1. Controllare che ogni spina sia collegata correttamente e che i terminali collegati siano collegati in modo affidabile, in modo da evitare guasti al normale funzionamento dovuti a un collegamento errato o a un contatto scadente.

Rispettare la certificazione di sicurezza europea.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/

UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto

richiede una raccolta differenziata dei rifiuti nel

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguendo due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da la parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.
