BEDIENUNGSANLEITUNG E4F6 MBM

Beschreibung der Piktogramme

	Gefahrenhinweise - Unmittelbare Gefahr, die zu schweren Verletzungen oder zum Tod führen könnte. Möglicherweise gefährliche Situation, die zu schweren Verletzungen oder zum Tod führen könnte.
	Hochspannung! Vorsicht! Lebensgefahr! Nichtbeachtung kann schwere Körperverletzung oder Tod verursachen.
	Gefahr durch hohe Temperaturen, Nichtbeachtung kann schwere Körperverletzung oder Tod verursachen.
	Gefahr durch Auslaufen von Flüssigkeiten mit hohen Temperaturen, Nichtbeachtung kann schwere Körperverletzung oder Tod verursachen.
	Quetschgefahr der Gliedmaßen während der Bewegung und/oder Positionierens, Nichtbeachtung kann schwere Körperverletzung oder Tod verursachen
	Verbotszeichen- Unbefugten (einschließlich Kinder, Behinderte und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten) ist jedweder Eingriff untersagt. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung des Gerät dürfen nicht ohne Aufsicht von Kindem durchgeführt werden. Es ist gewöhnlichen Bedienem verboten, Arbeiten (Wartungen und/oder andere Arbeiten) auszuführen, welche durch qualifizierte und autorisierte Techniker durchgeführt werden sollten. Es ist dem Fachpersonal verboten, Arbeiten (Wartungen und/oder andere Arbeiten) auszuführen, ohne vorher die gesamte Dokumentation gelesen zu haben.
	Pflichten - Verpflichtung zum Lesen der Anleitungen vor der Durchführung von Arbeiten jeder Art.
	Verpflichtung zum Trennen der elektrischen Stromversorgung vor dem Gerät, wenn unter Sicherheitsbedingungen gearbeitet werden muss.
	Verpflichtung zum Tragen einer Schutzbrille.
	Verpflichtung zum Tragen von Schutzhandschuhen.
	Verpflichtung zum Tragen eines Schutzhelms.
	Verpflichtung zum Tragen von Sicherheitsschuhen.
	Weitere Hinweise - Beschreibung der richtigen Vorgehensweise. Nichtbeachtung kann eine gefährliche Situation hervorrufen.
	Tipps und Tricks für eine korrekte Bedienung
	Fachpersonal (qualifizierter Techniker) - Für das Handling, den Transport, die Installation, die Instandhaltung, die Wartung, die Reparatur und die Verschrottung des Geräts geschultes und autorisiertes Personal.
	„Gewöhnlicher“ Bediener (Bediener mit begrenzten Kompetenzen und Aufgaben) Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzeinrichtungen zu bedienen, und die einfache Aufgaben ausführen kann.
	Erdungssymbol
[AWSA]	Symbol zum Anschluss an das Potentialausgleichssystem
[01HW]	Verpflichtung zur Beachtung der geltenden Richtlinien für die Entsorgung von Abfällen.

DAS VORLIEGENDE HANDBUCH IST EIGENTUM DES HERSTELLERS. JEDE VERVIELFÄLTIGUNG - AUCH AUSZUGSWEISE - IST UNTERSAGT.

0. DOKUMENTKENNUNG

0.1 REFERENZNORMEN

1. ANWENDERINFORMATIONEN

Vorwort - Zweck des Dokuments - Hinweise zum Lesen des Dokuments - Zielgruppen - Schulungsprogramm für Bediener

Vorbereitungen durch den Kunden - Lieferumfang - Bestimmungsgemäße Verwendung

Grenzwerte für Betriebs- und Umweltbedingungen

Abnahmeprüfung und Garantie

2. ALLGEMEINE SICHERHEITSHINWEISE

Vorwort - Verpflichtungen - Verbote - Tipps - Empfehlungen

Angaben zu Restrisiken

Verfahren bei Gasgeruch in der Umgebung

3. BEDIENUNGSANLEITUNG

Sitz der Hauptsteuerungskomponenten

Betriebsarten und Funktionen der Knöpfe, Tasten und Kontrollleuchten

Beschreibung der Abschaltfunktionen

Abschaltung bei Betriebsstörung

Notabschaltung

Unterbrechung eines Garvorgangs

Inbetriebnahme

Reinigung bei Erstinbetriebnahme Tägliche Inbetriebnahme

Tägliche Außerbetriebnahme oder Außerbetriebnahme für längere Zeit

Starten des Betriebs

Einschalten

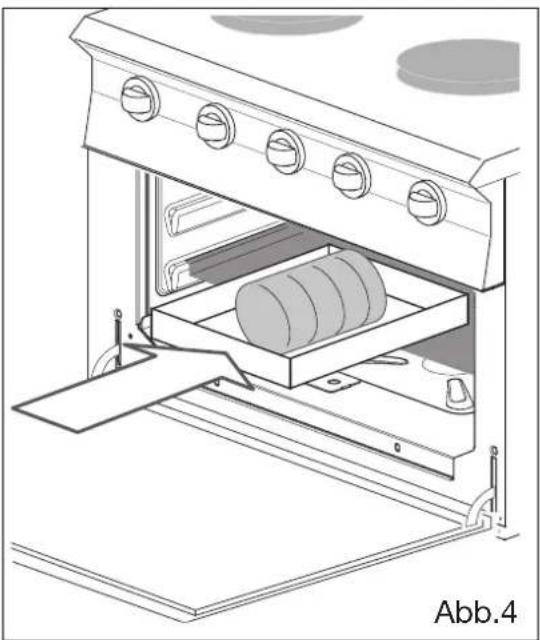

Beladen/Entladen des Garguts

Außerbetriebnahme

4. PLANMÄßIGE WARTUNG

Verpflichtungen - Verbote - Tipps - Empfehlungen

Tägliche Reinigung

Reinigung bei Außerbetriebnahme für längere Zeit

Übersichtstabelle: Qualifikation - Tätigkeit - Häufigkeit

Fehlersuche und -behebung

5. ENTSORGUNG

Außerbetriebsetzung und Entsorgung des Geräts

Entsorgung der Abfälle

Vorwort

Dieses Dokument wurde in der Muttersprache des Herstellers (Italienisch) erstellt. Die in diesem Dokument enthaltenen Informationen sind zur ausschließlichen Verwendung durch den berechtigten Bediener des Geräts bestimmt. Die Bediener müssen hinsichtlich aller Aspekte der Funktionsweise und Sicherheit geschult sein. Besondere Sicherheitsvorschriften (Verpflichtungen / Verbote / Gefahren) werden in einem gesonderten Kapitel zu diesen Themen erläutert. Das vorliegende Dokument darf Dritten nicht ohne schriftliche Genehmigung des Herstellers zur Einsicht überlassen werden. Der Text darf ohne schriftliche Genehmigung des Herstellers nicht in anderen Veröffentlichungen verwendet werden. Die im Dokument verwendeten Abbildungen / Bilder / Zeichnungen / Layouts sind nur beispielhafte Angaben und können Änderungen unterliegen. Der Hersteller behält sich das Recht vor, zu jeder Zeit Änderungen vorzunehmen, ohne verpflichtet zu sein, dies zu kommunizieren.

Zweck des Dokuments

Jede Wechselwirkung zwischen dem Bediener und des Geräts während seines gesamten Lebenszyklus wurde während der Entwicklung, wie auch während der Ausarbeitung des vorliegenden Dokuments sorgfältig analysiert. Deshalb hoffen wir, dass diese Dokumentation dazu beiträgt, die bewährte Effizienz des Geräts zu erhalten. Wenn man sich strikt an die darin enthaltenen Anweisungen hält, wird das Risiko von Arbeitsunfällen und/oder wirtschaftlichen Schäden minimiert.

Hinweise zum Lesen des Dokuments

Das Dokument ist in Kapitel unterteilt, welche thematisch alle Informationen enthalten, die zur sicheren Verwendung des Geräts notwendig sind. Jedes Kapitel ist in Absätze unterteilt; jeder Absatz kann eine betitelte Erläuterung mit Untertiteln und Beschreibungen enthalten.

Aufbewahrung des Dokuments

Das vorliegende Dokument ist integraler Bestandteil der Erstbelieferung. Deshalb muss es während der gesamten Betriebsdauer des Geräts aufbewahrt und entsprechend verwendet werden.

Zielgruppen

Dieses Dokument wurde für den ausschließlichen Gebrauch durch den „gewöhnlichen Bediener“ (Bediener mit begrenzten Verantwortlichkeiten und Aufgaben) konzipiert. Also eine Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzeinrichtungen zu bedienen, und regelmäßige Wartungsaufgaben (Reinigung des Geräts) ausführen kann.

Schulungsprogramm für Bediener

Auf Anforderung durch den Betreiber kann ein Schulungskurs für die zuständigen Bediener, die das Gerät verwenden, entsprechend den in der Auftragsbestätigung angeführten Modalitäten durchgeführt werden.

Je nach Bedarf können Vorbereitungskurse vor Ort beim Hersteller oder beim Betreiber für folgende Zielgruppen durchgeführt werden:

• Fachpersonal für elektrische/elektronische Wartung (Fachtechniker).
• Fachpersonal für mechanische Wartung (Fachtechniker).
• Bediener für den einfachen Betrieb (Bediener - Endanwender).

Vorbereitungen durch den Kunden

Vorbehaltlich eventueller abweichender vertraglicher Vereinbarungen sind folgende Vorkehrungen vonseiten des Kunden zu treffen:

• Vorbereitung der Räume (einschließlich Mauerwerk, Fundament oder eventuell erforderliche Kanalisation);
- Glatter, rutschfester Boden;
- Vorkehrungen für den Installationsort und die Installation des Geräts unter Beachtung der im Layout angegebenen Abmessungen (Fundamentplan);
- Vorkehrungen für adäquate unterstützende Leistungen entsprechend der Erfordernisse der Anlage (Stromnetz, Wasserversorgung, Gasversorgung, Abflussleitungen);
- Vorkehrungen an der elektrischen Anlage in Übereinstimmung mit den am Aufstellort geltenden rechtlichen Vorschriften;
- Ausreichende Beleuchtung in Übereinstimmung mit den am Aufstellort geltenden Richtlinien;
- Sicherheitseinrichtungen vor und nach den Energieversorgungsleitungen (Fehlerstrom-Schutzeinrichtungen, Erdungs- und Potentialausgleichssysteme, Sicherheitsventile, usw.), wie von der im Aufstellungsland geltenden Gesetzgebung vorgesehen;
- Erdungsanlage in Übereinstimmung mit den geltenden Bestimmungen;
- Ggf. weitere notwendige Vorkehrungen (siehe technische Angaben) für eine Wasserenthärtungsanlage.

Lieferumfang

- Gerät

• Abdeckung(en)

- Metallgestell(e)

- Rostauflage

- Rohre/Schläuche bzw. Kabel zum Anschluss an die Energieversorgung (nur wenn im Bestellauftrag angegeben).

Je nach Bestellauftrag kann der Lieferumfang abweichen.

Bestimmungsgemäße Verwendung

Originalanleitung. Dieses Gerät ist für gewerbliche Zwecke bestimmt. Der Einsatz des in diesem Dokument beschriebenen Geräts wird als „bestimmungsgemäße Nutzung“ angesehen, wenn es zum Garen oder Regenerieren von Lebensmitteln verwendet wird; jede andere Verwendung wird als „unsachgemäße Verwendung“ und daher als gefährlich angesehen. Das Gerät muss gemäß den vertraglich festgelegten Bedingungen verwendet werden, und innerhalb der in den jeweiligen Absätzen festgesetzten Kapazitätsgrenzen.

Die Geräte sind für den gewerblichen Einsatz (z. B. in Küchen von Restaurants, Mensen, Krankenhäusern etc.) und in Unternehmen (z. B. Bäckereien, Metzgereien etc.) ausgelegt, jedoch nicht für eine unterbrechungsfreie Massenproduktion von Lebensmitteln

Nur vom Hersteller geliefertes Originalzubehör und Originalersatzteile verwenden, um die Konformität mit den Rechtsvorschriften zu bewahren.

Zulässige Betriebsbedingungen

Das Gerät wurde ausschließlich für den Betrieb im Innenraum innerhalb der vorgeschriebenen technischen Grenzen und Kapazitätsgrenzen konzipiert. Um einen optimalen Betrieb und sichere Arbeitsbedingungen zu gewährleisten, müssen die folgenden Anweisungen beachtet werden. Das Gerät muss an einem geeigneten Ort installiert werden, an dem sowohl der normale Betrieb als auch die planmäßigen und außerordentlichen Wartungsarbeiten erfolgen können. Der Arbeitsplatz für etwaige Wartungseingriffe muss so eingerichtet werden, dass die Sicherheit des Bedieners nicht gefährdet wird.

Die Räumlichkeiten müssen außerdem folgende Anforderungen für die Installation erfüllen:

• Maximale relative Luftfeuchtigkeit: 80%;
- Mindesttemperatur für Kühlwasser > + 10^ ;
- Der Fußboden muss rutschfest sein und das Gerät muss vollkommen eben aufgestellt werden;
• Die Räumlichkeiten müssen mit einer Lüftungsanlage und Beleuchtung gemäß den im Land des Betreibers geltenden Vorschriften ausgestattet sein;
- Die Räumlichkeiten müssen einen Abwasseranschluss sowie Schalter und Absperrhähne besitzen, die bei Bedarf jede Form der Energiezufuhr zum Gerät unterbrechen;
• Die das Gerät umgebenden Wände/Oberflächen müssen feuerfest und/oder vor möglichen Wärmequellen isoliert sein.

Abnahmeprüfung und Garantie

Abnahme: Das Gerät wurde vom Hersteller während der verschiedenen Montageschritte in der Produktionss-tätte eingehend geprüft. Alle Prüfzertifikate werden dem Kunden auf Anfrage zur Verfügung gestellt.

Garantie: Die Garantie ist 12 Monate ab dem Rechnungsdatum des Geräts gültig, diese Dauer kann nicht verlängert werden. Diese umfasst die defekten Teile, Transport und Austausch gehen zu Lasten des Käufers. Elektrische Teile, Zubehör und andere abnehmbare Gegenstände sind von der Garantie ausgenommen. Die Arbeitskosten, die sich aus dem Einsatz der vom Hersteller autorisierten Fachkräfte beim Kunden zur Beseitigung von Mängeln im Rahmen der Garantie ergeben, gehen zu Lasten des Händlers.

Von der Garantie ausgeschlossen sind alle Utensilien und Verbrauchsmaterialien, die vom Hersteller zusammen mit den Geräten geliefert wurden. Für Schäden durch regelmäßige Wartung oder unsachgemäße Installation kann keine Garantie gewährt werden. Die Garantie gilt nur gegenüber dem ursprünglichen Käufer. Der Hersteller übernimmt die Verantwortung für das Gerät in seiner ursprünglichen Konfiguration und nur für die ersetzten Originalersatzteile. Der Hersteller schließt jegliche Haftung aus, wenn das Gerät unsachgemäß verwendet wird, sowie für Schäden aufgrund von Tätigkeiten, die nicht in dieser Anleitung vorgesehen oder nicht zuvor vom Hersteller genehmigt wurden.

Die Garantie erlischt in folgenden Fällen:

- Durch den Transport „ab Werk“ (EXW) und/oder das Handling hervorgerufene Schäden. Sollte dies der Fall sein, muss der Kunde den Händler und den Spediteur informieren (z.B. per E-Mail und/oder Internetseite) und den Vorfall auf den Transportunterlagen vermerken. Das zur Installation des Geräts autorisierte Fachpersonal beurteilt auf Grundlage des Schadens, ob eine Installation erfolgen kann. Die Garantie erlischt ebenfalls bei Vorliegen von: • Schäden aufgrund fehlerhafter Installation.

- Schäden durch verschlissene Teile aufgrund unsachgemäßer Nutzung.

- Schäden aufgrund des Einsatzes von nicht originalen Ersatzteilen.

- Schäden aufgrund fehlerhafter Wartung und/oder Schäden aufgrund fehlender Wartungsarbeiten.

- Schäden infolge der Nichtbefolgung von Verfahren, die im vorliegenden Dokument beschrieben sind.

Genehmigung

Mit Genehmigung ist die Erlaubnis für einen essentiellen Eingriff am Gerät gemeint.

Die Genehmigung wird von demjenigen erteilt, der für das Gerät verantwortlich ist (Hersteller, Käufer, Unterzeichner, Fachhändler und/oder Inhaber der Betriebsräume).

Vorwort

	Diese Bedienungsanleitung wurde für den „gewöhnlichen Bediener“ (Bediener mit begrenzten Verantwortlichkeiten und Aufgaben) erstellt. Also eine Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzeinrichtungen zu bedienen, und regelmäßige Wartungsaufgaben (Reinigung des Geräts) ausführen kann.
	Die Bediener, die das Gerät benutzen, müssen hinsichtlich aller Aspekte der Funktionsweise und Sicherheitseinrichtungen geschult sein. Sie müssen mit geeigneten Methoden und Instrumenten zusammenarbeiten und die geforderten Sicherheitsvorschriften einhalten.
	Das vorliegende Dokument enthält keine Informationen über Transport, Installation und außerordentliche Wartung, was von qualifizierten Technikern aus dem entsprechenden Fachbereich ausgeführt werden muss
	Der „gewöhnliche“ Bediener, für den dieses Dokument bestimmt ist, darf erst nach erfolgter Installation des Geräts (Transport, Befestigung, Strom-, Wasser-, Gas- und Abwasseranschlüsse) durch einen Techniker an ihm arbeiten.
	Das vorliegende Dokument enthält keine Informationen über jede Änderung oder Variante des Geräts. Der Hersteller behält sich das Recht vor, zu jeder Zeit Änderungen vorzunehmen, ohne verpflichtet zu sein, dies zu kommunizieren.

Verpflichtungen - Verbote - Tipps - Empfehlungen

	Nach Erhalt des Geräts die Verpackung öffnen und überprüfen, dass das Gerät und das Zubehör während des Transports nicht beschädigt wurden. Sollten Schäden festgestellt werden, müssen Sie dies dem Spediteur sofort melden. Des Weiteren dürfen Sie das Gerät nicht installieren, sondern müssen sich mit einem qualifizierten und autorisierten Techniker in Verbindung setzen, um den Schaden zu melden. Der Hersteller haftet nicht für Schäden, die während des Transports verursacht wurden.
	Unbefugten (einschließlich Kinder, Behinderte und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten) ist jedweder Eingriff untersagt. Gewöhnliche Bediener dürfen keine Arbeiten durchführen, die qualifizierten und autorisierten Technikern vorbehalten sind.
	Lesen Sie die Anleitungen vor dem Ausführen jedweder Arbeiten.
	Trennen Sie jede Form der Versorgungsleitung (Strom - Gas - Wasser), wenn Sie unter sicheren Bedingungen am Gerät arbeiten müssen.
	Tragen Sie für die auszuführenden Arbeiten geeignete Schutzausrüstung. Die Europäische Gemeinschaft hat in Hinsicht auf die persönliche Schutzausrüstung Richtlinien erlassen, an die sich die Bediener unbedingt halten müssen. Geräuschpegel ≤ 70 dB
	Lassen Sie keine entzündlichen Gegenstände oder Materialien in der Nähe des Geräts liegen. Die Öffnungen zur Entlüftung und/oder Wärmeabfuhr dürfen nicht blockieren werden.
	Beachten Sie die geltenden Richtlinien für die Entsorgung von Sondermüll.
	Beim Be- und Entladen des Garguts in das Gerät verbleibt ein Restrisiko der Verbrennung; ein solches Risiko besteht bei versehentlichem Kontakt mit Oberflächen, Backblechen und dem Gargut.
	Verwenden Sie die Garbehälter so, dass sie für den Bediener während des Garprozesses einsehbar sind. Behälter mit Flüssigkeiten können beim Garen überschwappen und so Gefahrensituationen auslösen.
	Fehlende Hygiene am Gerät trägt zur frühzeitigen Verschlechterung seines Zustands bei; diese Umstände können seine Funktionsweise beeinträchtigen und daher Gefahrensituationen erzeugen.
	Es ist streng verboten, die am Gerät angebrachten Schilder und Piktogramme unkenntlich zu machen oder zu entfernen.
	Das vorliegende Dokument ist sorgfältig aufzubewahren, damit es jedem Geräteanwender stets zur Verfügung steht und er bei Bedarf Einsicht nehmen kann.
	Die Bedienelemente des Geräts dürfen nur per Hand geschaltet werden. Bei Schäden durch scharfe oder ähnliche Gegenstände erlischt jeglicher Gewährleistungsanspruch.
	Um die Gefahren für Stromschläge und Feuer zu verringern, darf das Gerät nicht mit nassen Händen angeschaltet oder ausgeschaltet werden.
	Denken Sie immer an die bestehende Verbrennungsgefahr, wenn Sie sich in den Kochbereich begeben. Deshalb müssen unbedingt geeignete persönliche Schutzmaßnahmen getroffen werden.

DAS VORLIEGENDE HANDBUCH IST EIGENTUM DES HERSTELLERS. JEDE VERVIELFÄLTIGUNG - AUCH AUSZUGSWEISE - IST UNTERSAGT.

Angaben zu Restrisiken

Trotz Anwendung der Regeln für die „Gute Herstellungspraxis“ und Beachtung der gesetzlichen Bestimmungen über Herstellung und Vertrieb dieses Produkts verbleiben aufgrund der Art des Produkts noch „Restrisiken“, welche nicht auszuschließen sind. Diese Restrisiken umfassen:

	Restrisiko Stromschlag:Ein solches Risiko besteht bei Eingriffen an unter Spannung stehenden elektrischen und/oder elektronischen Einrichtungen.
	Restrisiko Verbrennungen:Ein solches Risiko besteht bei versehentlichem Kontakt mit Materialien unter hohen Temperaturen.
	Restrisiko Brandwunden durch austretendes Material:Ein solches Risiko besteht bei versehentlichem Kontakt mit austretenden Materialien unter hohen Temperaturen. Behälter, die mit Flüssigkeiten oder Feststoffen, welche ihren Zustand unter Erwärmung verändern (Übergang vom festen in den flüssigen Zustand), überfüllt sind, können bei falschem Handling Brandwunden verursachen. Während dem Betrieb müssen die verwendeten Behälter auf leicht einsehbaren Einschüben platziert werden.
	Restrisiko Explosion:Ein solches Risiko besteht in folgendem Fall:Gasgeruch in der Umgebung;Verwendung des Geräts, wenn explosionsgefährliche Stoffe in der Luft vorhanden sind;Verarbeitung von Lebensmitteln in verschlossenen Gefäßen (wie z. B. Fässer oder Kisten), die nicht für diesen Zweck geeignet sind.
	Restrisiko Brand:Ein solches Risiko besteht in folgendem Fall:Verwendung mit brennbaren Flüssigkeiten (wie z.B. Alkohol).

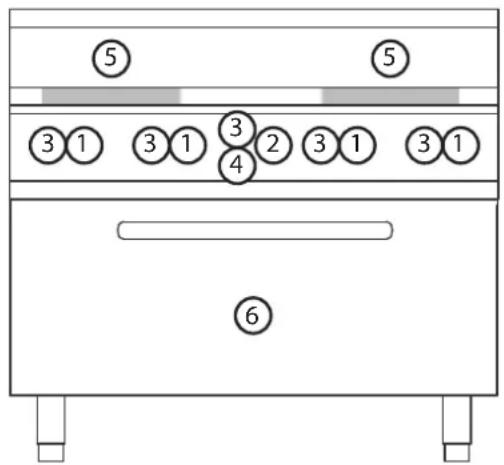

Sitz der Hauptsteuerungskomponenten

Die Anordnung der Abbildungen dient nur der Veranschaulichung und kann Änderungen unterliegen.

1. Bedienknopf zum Einschalten und zur Temperaturregelung der Herdplatte;
2. Bedienknopf zum Einschalten und zur Temperaturregelung des Backofens;
3. Grüne Kontrollleuchte;
4. Rote Kontrollleuchte;
5. Herdplatte;
6. Garraum (Backofen).

⑤ ⑤ ③ 1 3 1 3 2 3 1 3 1 ④ ⑥

Betriebsarten und Funktionen der Knöpfe, Tasten und Kontrollleuchten

Die Anordnung der Abbildungen dient nur der Veranschaulichung und kann Änderungen unterliegen.

	Thermostat-Drehknopf (ELEKTRISCH). Er hat drei verschiedene Funktionen:1. Einstellung der Gartemperatur.2. Start/Stopp der Heizphase.3. Grillfunktion.
	Einschalt-Drehknopf (ELEKTRISCH). Er hat nur eine Funktion:1. Ein-/Ausschalten der elektrischen Spannung.
[3506][8777]	Rote Kontrollleuchte (ELEKTRISCH): Ist diese Kontrollleuchte vorhanden, zeigt sie die Einstellung des Thermostat-Drehknopfs an. Wenn sie leuchtet, befindet sich das Gerät in der Heizphase.
	Grüne Kontrollleuchte (ELEKTRISCH): Diese Kontrollleuchte zeigt sie die Einstellung des Einschalt-Drehknopfs an. Wenn sie leuchtet, befindet sich das Gerät in der Betriebsphase.

Beschreibung der Abschaltfunktionen

Bei Abschaltung durch Betriebsstörung und Notabschaltung ist es zwingend vorgeschrieben, bei drohender Gefahr alle Absperrvorrichtungen der Energiezufuhr zum Gerät zu schließen (Strom, Wasser, Gas).

Die Zeichnung zeigt die verschiedenen Stellungen der Drehknöpfe während der Notabschaltung (A1, B1, C1, D1, E1) und bei Unterbrechung eines Garvorgangs (A2, B2, C2, D2, E2).

Abschaltung bei Betriebsstörung

Sicherheitsthermostat

Serienausstattung bei folgenden Gerätemodellen:

• Fritteuse (bei allen Modellen)
• Nudelkocher (nur bei Elektrogeräten)
- Herd (bei allen Modellen mit Elektro-Backofen)
- Frytop (bei allen elektrischen Modellen)
- Induktionsbeheizte kochfelder (bei allen Modellen)
- Kochfeld aus glaskeramik (bei allen Modellen mit Elektro-Backofen)

Abschaltung: In Situationen oder unter Umständen, in denen potenziell Gefahr besteht, wird ein Sicherheits- thermostat ausgelöst, der automatisch die Wärmeerzeugung abschaltet. Der Betrieb wird solange unterbrochen, bis die Ursache der Störung beseitigt ist.

Neustart: Nach Beseitigung der Störung, die zur Auslösung des Sicherheitsthermostats geführt hat, kann der zugelassene Techniker das Gerät über die entsprechenden Bedienelemente erneut starten.

Notabschaltung

In Situationen oder unter Umständen, in denen potenziell Gefahr besteht, je nach Modell den Drehknopf in „Null“-Stellung bringen (A-B-C-D-E-1). Siehe Betriebsarten und Funktionen der Drehknöpfe, Tasten und Kontrollleuchten.

Unterbrechung eines Garvorgangs

In Situationen oder unter Umständen, in denen die Wärmeerzeugung vorübergehend unterbrochen werden muss, gehen Sie wie folgt vor:

• Gasgerät: Drehknöpfe auf Piezozündung drehen (A, B, C-2), die Pilotflamme bleibt in Funktion, da die Gaszufuhr im Brenner nicht unterbrochen wird.
• Elektrogerät: Drehknöpfe D2 und E2 in „Null“-Stellung bringen, um die Wärmeerzeugung abzuschalten. (Siehe Betriebsarten und Funktionen der Drehknöpfe, Tasten und Kontrollleuchten.)

Inbetriebnahme

	Das Gerät muss vor dem Erststart und nach längerer Stillstandszeit gründlich gereinigt werden, um alle möglichen Fremdmaterialrückstände zu beseitigen (siehe Planmäßige Wartung).
	Reinigung bei ErstinbetriebnahmeZum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keineDampfreiniger verwenden.
	Entfernen Sie manuell die Schutzfolie an der äußeren Verkleidung und reinigen Sie gründlich alle äußeren Bereiche des Geräts. Nach der Reinigung der äußeren Geräteteile gehen Sie bitte so vor, wie es in „Tägliche Reinigung“ (siehe Planmäßige Wartung) beschrieben ist.

Tägliche Inbetriebnahme

Vorgehen:

1. Überprüfen Sie die Sauberkeit und den Hygienezustand des Geräts.
2. Vergewissern Sie sich, dass das Abluftsystem des Raums korrekt funktioniert.
3. Stecken Sie ggf. den Stecker des Geräts in die entsprechende Steckdose für die Stromversorgung.
4. Öffnen Sie die Absperrhähne der Versorgungsleitungen zum Gerät (Gas - Wasser - Strom).
5. Vergewissern Sie sich, dass die Abwasserleitung (falls vorhanden) nicht verstopft ist.
6. Fahren Sie mit den Vorgehensweisen fort, die in „Starten des Betriebs“ beschrieben werden.

Tägliche Außerbetriebnahme oder Außerbetriebnahme für längere Zeit

Vorgehen:

1. Schließen Sie die Absperrhähne der Versorgungsleitungen zum Gerät (Gas - Wasser - Strom).
2. Vergewissern Sie sich, dass die Ablasshähne (falls vorhanden) geschlossen sind.
3. Überprüfen Sie die Sauberkeit und den Hygienezustand des Geräts (siehe Planmäßige Wartung).

Im Falle eines längeren Stillstands müssen die am stärksten der Oxidation ausgesetzten Bauteile geschützt werden wie im entsprechenden Kapitel beschrieben (siehe Planmäßige Wartung).

Starten des Betriebss

	Vor diesem Schritt siehe „Tägliche Inbetriebnahme“.
	Beim Be- und Entladen des Garguts in das Gerät verbleibt ein Restrisiko der Verbrennung; ein solches Risiko besteht bei versehentlichem Kontakt mit dem Kochfeld, Garraum, Kochgeschirr oder dem Gargut.
	Deshalb müssen unbedingt geeignete persönliche Schutzmaßnahmen getroffen werden. Tra-gen Sie für die auszuführenden Arbeiten geeignete Schutzausrüstung.

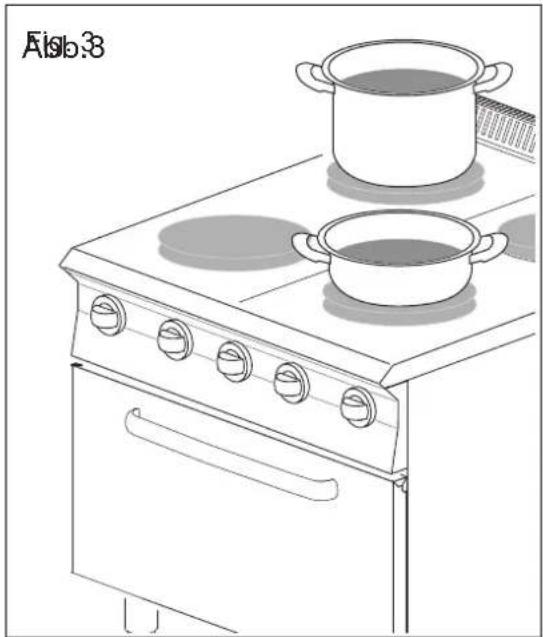

	Das Gargut muss in die dafür vorgesehenen Kochgefäße gegeben und korrekt auf den Platten bzw. im Garraum des Backofens positioniert werden.
	Verwenden Sie Töpfe mit kleinerem Durchmesser als die Herdplatte.

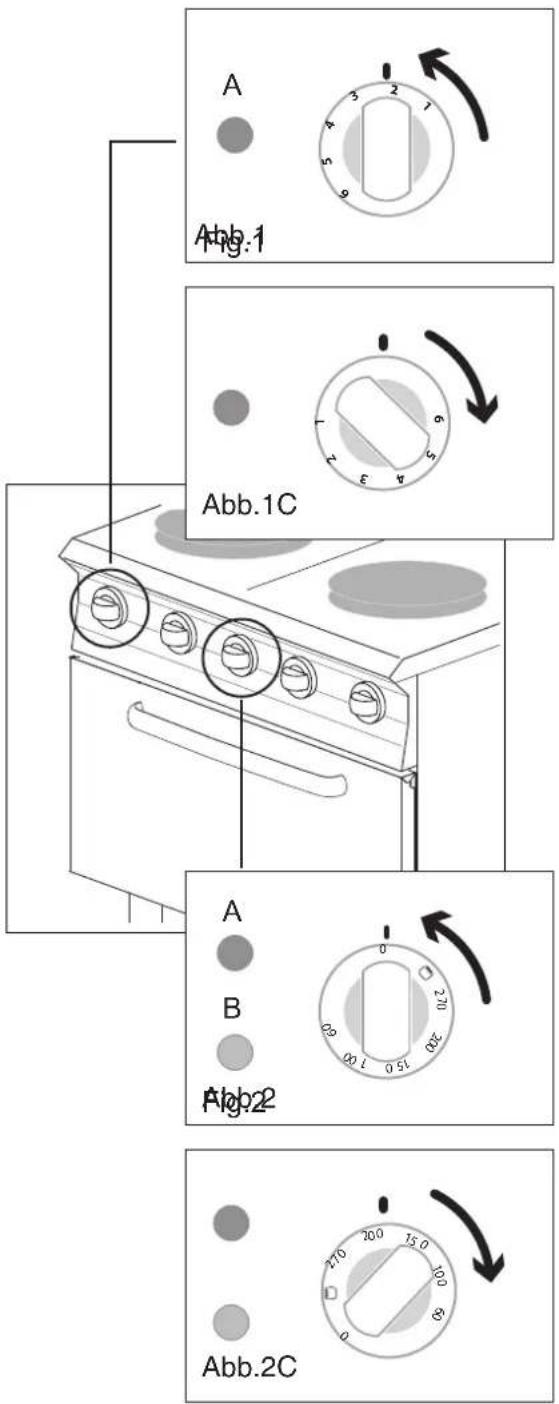

Ein-/Ausschalten

Zum Starten des Garvorgangs ist wie folgt vorzugehen:

1. Drehknopf in die gewünschte Stellung drehen, um die Betriebstemperatur einzustellen (Abb. 1 HERDPLATTEN - Abb. 2 BACKOFEN).
2. Wenn die grüne Kontrollleuchte leuchtet, ist das Gerät in Betrieb (Abb. 1-2 A) Wenn die rote Kontrollleuchte leuchtet, wird das Gerät gerade aufgeheizt (Abb. 2 B).
3. Drehknopf in „Null“-Stellung bringen (Abb. 1-2 C), um die Aufheizung abzuschalten.

	Die Betriebstemperatur des Backofens wird durch Drehen des Thermostat-Drehknopfs eingestellt (siehe Angaben auf dem Drehknopf).
	Die Aufheizgeschwindigkeit der Platten wird durch Drehen des Drehknopfs eingestellt (Position 0 bis 6). Position 6 entspricht der maximalen Aufheizgeschwindigkeit.
	Vor der ersten Verwendung des Ofens sollte er bei geschlossener Tür 30 - 40 Minuten bei maximaler Temperatur aufgeheizt werden, um eventuelle Ölrückstände zu verbrennen, die unangenehme Gerüche entwickeln könnten.
	Um nur die obere Heizung einzuschalten den Knebel bis zum entsprechenden Symbol drehen (GRILL)

A Abg.1 Abb.1C A B Abg.2 Abb.2C

Beladen/Entladen des Garguts

	Die Menge des Garguts im Gefäß darf 3/4 des Fassungsvermögens des Gefäßes nicht überschreiten.
	Die zu garenden Lebensmittel müssen außerhalb des Gerätebereichs in die dafür vorgesehenen Kochgefäße gegeben und korrekt auf den Platten bzw. im Garraum des Backofens positioniert werden.

Gefäß in der Mitte der Herdplatte anordnen (Abb. 3).

Am Ende des Garvorgangs das Gefäß von der Herdplatte nehmen und an einen vorher dafür vorbereiteten Ort stellen.

Zum Beladen des Backofens die Backofentür öffnen, das Gefäß in den Garraum gegeben und in der Mitte des Rostes anordnen (Abb. 4). Nach dem Beladen die Backofentür wieder schließen.

Stellen Sie sich beim Öffnen der Tür seitlich zum Gerät, um so der Hitze nicht unmittelbar ausgesetzt zu sein.

Am Ende des Garvorgangs das Gargut entnehmen und an einen vorher dafür vorbereiteten Ort stellen.

Nach dem Entnehmen des Garguts kann das Gerät erneut beladen oder es können die unter „Außerbetriebnahme“ beschriebenen Schritte durchgeführt werden.

Außerbetriebnahme

Am Ende des Arbeitsgangs die Drehknöpfe am Gerät auf „Null“ stellen.

	Das Gerät muss regelmäßig gereinigt werden und alle angetrockneten Speisereste müssen entfernt werden. Siehe Kapitel: „Wartung“
	Die Kontrollleuchten (falls vorhanden) müssen am Ende jedes Arbeitsgangs erloschen sein.

Überprüfen Sie die Sauberkeit und den Hygienezustand des Geräts siehe „Wartung“.

Schließen Sie die Absperrhähne der Versorgungsleitungen zum Gerät (Gas – Wasser - Strom).

Vergewissern Sie sich, dass die Ablasshähne (falls vorhanden) geschlossen sind.

Verpflichtungen - Verbote - Tipps - Empfehlungen

	Falls das Gerät an einen Rauchgasabzug angeschlossen ist, muss das Rauchabzugsrohr gemäß den länderspezifischen regulatorischen Bestimmungen gereinigt werden (kontaktieren Sie hierzu Ihren Installateur zur Information).
	Um sicherzustellen, dass sich das Gerät in einem technisch einwandfreien Zustand befindet, ist mindestens einmal jährlich eine Wartung durch einen vom Kundendienst zugelassenen Techniker durchführen zu lassen.
	Unbefugten (einschließlich Kinder, Behinderte und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten) ist jedweder Eingriff untersagt. Es ist streng verboten, irgendwelche Arbeiten auszuführen, ohne vorher die gesamte Dokumentation gelesen zu haben.
	Denken Sie immer an die bestehende Verbrennungsgefahr, wenn Sie sich in den Kochbereich begeben. Deshalb müssen unbedingt geeignete persönliche Schutzmaßnahmen getroffen werden.
	Trennen Sie immer die elektrische Stromversorgung zum Gerät, um sichere Arbeitsbedingungen zur Durchführung von Reinigungs- oder Wartungsarbeiten am Gerät zu gewährleisten.
	Tragen Sie für die auszuführenden Arbeiten geeignete Schutzausrüstung. Die Europäische Gemeinschaft hat in Hinsicht auf die persönliche Schutzausrüstung Richtlinien erlassen, an die sich die Bediener unbedingt halten müssen.
	Das Gerät wird zur Zubereitung von Nahrungsmitteln verwendet. Deswegen muss auf Hygiene und stete Sauberkeit des Geräts und des umliegenden Bereichs besonderes Augenmerk gelegt werden. Fehlende Hygiene am Gerät trägt zur frühzeitigen Verschlechterung seines Zustands bei; diese Umstände können seine Funktionsweise beeinträchtigen und daher Gefahrensituationen erzeugen.
	Ansammlungen von Schmutz in der Nähe von Wärmequellen können bei normalem Betrieb des Geräts in Brand geraten und Gefahrensituationen erzeugen. Das Gerät muss regelmäßig gereinigt werden und alle angetrockneten Speisereste müssen entfernt werden.
	Die chemische Wirkung von Salz und/oder Essig oder anderen sauren Stoffen kann während des Garvorgangs langfristig zu Korrosion im Garraum führen. Am Ende des Garzyklus mit solchen Stoffen muss das Gerät sorgfältig mit einem geeigneten Reinigungsmittel gereinigt, gut nachgespült und sorgfältig getrocknet werden.
	Edelstahlflächen sind vorsichtig zu reinigen, um sie nicht zu beschädigen. Insbesondere dürfen keine korrosiven Mittel, scheuernde Materialien oder scharfe Werkzeuge verwendet werden.
	Die Reinigungsflüssigkeit für den Garraum muss bestimmte chemische Eigenschaften haben: pH höher als 12, frei von Chloriden/Ammoniak und mit einer Viskosität und Dichte ähnlich der von Wasser. Verwenden Sie keine aggressiven Mittel, um das Gerät innen und außen zu reinigen (benutzen Sie handelsübliche, für die Reinigung von Stahl, Glas, Email geeignete Reiniger).
	Lesen Sie aufmerksam die Angaben auf dem Etikett der verwendeten Reinigungsmittel. Ziehen Sie geeignete Schutzkleidung für die auszuführenden Arbeiten an (siehe auf dem Etikett der Packung angegebene Verbraucherschutzinformationen).
	Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keineDampfreiniger verwenden. Oberflächen mit Leitungswasser abspülen und mit einem saugfähige Tuch oder anderen nicht scheuernden Materialien abtrocknen.
	Bei längerem Gerätestillstand sind alle Versorgungsleitungen abzutrennen und alle inneren und äußeren Geräteteile sorgfältig zu reinigen.
	Vor der Durchführung der nachstehend beschriebenen Reinigungsarbeiten muss der Bediener die in diesem Handbuch enthaltenen Anweisungen sorgfältig lesen.
	Beachten Sie die geltenden Richtlinien für die Abfallentsorgung.
	Warten Sie, bis sich die Temperatur des Geräts und aller seiner Teile abgekühlt hat, so dass der Bediener nicht verbrannt wird
	Tägliche Reinigung der Herdplatten
	Reinigungsflüssigkeit mit einem normalen Zerstäuber auf die gesamte Oberfläche der Herdplatten aufbringen und mit einem nicht scheuernden Schwamm sorgfältig die gesamte Oberfläche von Hand reinigen.Danach sorgfältig mit Leitungswasser nachspülen. Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keineDampfreiniger verwenden.Nach Ausführung der beschriebenen Arbeiten sorgfältig mit einem nicht scheuernden Tuch abtrocknen. Gegebenenfalls sind die oben beschriebenen Arbeiten für einen erneuten Reinigungsvorgang zu wiederholen.Auf der/den Platte(n) zurückbleibende Restfeuchte kann die Funktionsfähigkeit des Geräts beeinträchtigen und zu vorzeitigem Verschleiß der Platte(n) führen.Um die gesamte Restfeuchte zu beseitigen, muss das Gerät nach der normalen Reinigung eingeschaltet, etwa 2-3 Minuten in Betrieb gehalten und anschließend wieder ausgeschaltet werden (siehe Verfahrensweise Teil 3 der Betriebsanleitung: Ein-/Ausschalten).
	Tägliche Reinigung des Backofens
	Je nach Gerät sind zu entfernen: Roste, Bleche und ähnliche Teile, die aus dem Garraum entnommen werden können.Garraum etwa 20 Minuten lang aufheizen.Tür öffnen und Garraum einige Sekunden lang abkühlen lassen.Reinigungsflüssigkeit mit einem normalen Zerstäuber auf die gesamte Oberfläche der Herdplatten aufbringen und mit einem nicht scheuernden Schwamm sorgfältig die gesamte Oberfläche von Hand reinigen.Danach sorgfältig mit Leitungswasser nachspülen. Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keineDampfreiniger verwenden.Nach Ausführung de beschriebenen Arbeiten sorgfältig mit einem nicht scheuernden Tuch abtrocknen. Gegebenenfalls sind die oben beschriebenen Arbeiten für einen erneuten Reinigungsvorgang zu wiederholen.Auch das vorher aus dem Garraum entnommene Material (Roste, Bleche oder andere herausnehmbare Teile) mit Reiniger und Leitungswasser reinigen, sorgfältig abspülen und abtrocknen. Erst danach wieder einsetzen.Um die gesamte Restfeuchte zu beseitigen, muss das Gerät nach der normalen Reinigung eingeschaltet, mindestens 20 Minuten in Betrieb gehalten und anschließend wieder ausgeschaltet werden (siehe Verfahrensweise Teil 3 der Betriebsanleitung: Ein-/Ausschalten).
	Reinigung bei Außerbetriebnahme für längere Zeit
	Bei längerem Gerätestillstand führen Sie alle Schritte der täglichen Reinigung durch.Nach diesen Arbeiten müssen die am stärksten der Oxidation ausgesetzten Bauteile wie folgt geschützt werden:Zur Reinigung der Teile lauwarmes Wasser mit etwas Seife verwenden;Danach sorgfältig mit Leitungswasser nachspülen. Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keineDampfreiniger verwenden.Alle Oberflächen sorgfältig mit nichtscheuerndem Material abtrocknen;Alle Edelstahloberflächen mit einem nicht scheuernden Tuch abwischen, das mit lebensmittelechtem Vaselineöl benetzt ist, um einen Schutzfilm auf der Oberfläche zu erzeugen.Bei Geräten mit Türen und Gummidichtungen die Tür leicht geöffnet lassen, so dass sie auslüften kann, und zum Schutz die Oberflächen der Gummidichtung mit Talkum einstreichen.Geräte und Räume regelmäßig lüften.

Übersichtstabelle: Qualifikation - Tätigkeit - Häufigkeit

Gewöhnlicher Bediener

Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzeinrichtungen zu bedienen, und einfache Aufgaben ausführen kann.

Fachpersonal

Sachkundiger Bediener für das Handling, den Transport, die Installation, die Instandhaltung, die Reparatur und die Verschrottung des Geräts.

	AUSZUFÜHRENDE ARBEITEN HÄUFIGKEIT DER ARBEITEN
	Reinigung bei Erstinbetriebnahme Bei Ankunft nach der Installation
	Reinigung des Geräts Täglich
	Reinigung der Teile, die mit Lebensmitteln in Kontakt kommen	Täglich
	Reinigung des Rauchgasabzugs Jährlich
	Überprüfung des Thermostats Bei Ankunft nach der Installation - jährlich
	Überprüfung des Mikroschalters Bei Ankunft nach der Installation - jährlich
	Überprüfung des Stromversorgungskabels Bei Ankunft nach der Installation - jährlich
	Überprüfung des Sicherheitsventils Bei Ankunft nach der Installation - jährlich
	Reinigung der Herdplatten (Chrom, Gusseisen) Täglich

	Im Falle einer Störung führt der gewöhnliche Bediener eine erste Fehlersuche durch und behebt, falls er dazu befugt ist, die Störungsursache und stellt die korrekte Funktion des Geräts wieder her.
	Wenn die Ursache des Problems nicht beseitigt werden kann, Gerät ausschalten, vom Stromnetz trennen und alle Versorgungshähne schließen, danach den zugelassenen Kundendienst verständigen.
	Der autorisierte Wartungstechniker greift ein, wenn der gewöhnliche Bediener die Störungsursache nicht ermitteln konnte oder wenn zur Wiederherstellung des normalen Gerätebetriebs Arbeiten erforderlich sind, zu deren Durchführung der normale Bediener nicht befugt ist.
	Sollte das Versorgungskabel beschädigt sein, wenden Sie sich an den autorisierten Kundendienst für den Austausch

Fehlersuche und -behebung

Wenn das Gerät nicht einwandfrei arbeiten sollte, versuchen Sie, kleinere Probleme mithilfe dieser Tabelle selbst zu lösen.

STÖRUNG MÖGLICHE URSACHE BEHEBUNG
Das Gerät lässt sich nicht einschalten.	Hauptschalter nicht eingeschaltet.Fehlerstrom-Schutzeinrichtung oder Sicherung wurde ausgelöst.	Hauptschalter einschalten.Fehlerstrom-Schutzeinrichtung und/oder Sicherung wieder einschalten.
Die Innenwände des Beckens sind mit Kalk bedeckt.	Das Wasser ist zu hart, der Enthärter ist aufgebraucht.	Gerät an einen Wasserent-härter anschließen.Enthärter regenerieren.Garraum entkalken.
Im Garraum befinden sich Flecken.	Wasserqualität.Minderwertiger Reiniger.Ungenügendes Spülen.	Wasser filtern (siehe Wasse- renthärter).Empfohlenen Reiniger verwenden.Nochmals spülen.
Die Kontrollleuchten leuchten nicht.	Hauptschalter nicht eingeschaltet.Fehlerstrom-Schutzeinrichtung oder Sicherung wurde ausgelöst.	Hauptschalter einschalten.Fehlerstrom-Schutzeinrichtung und/oder Sicherung wieder einschalten.

Wenn die Ursache des Problems nicht beseitigt werden kann, Gerät ausschalten, vom Stromnetz trennen und alle Versorgungshähne schließen, danach den zugelassenen Kundendienst verständigen.

5. ENTSORGUNG

Außerbetriebsetzung und Entsorgung des Geräts

DIE MATERIALIEN MÜSSEN GEMÄSS DEN GELTENDEN GESETZLICHEN BESTIMMUNGEN DES LANDES ENTSORGT WERDEN, IN DEM DAS GERÄT VERSCHROTTET

Erklärung gemäß den Richtlinien (siehe Abschnitt 0.1) zur Reduzierung des Einsatzes von Schadstoffen in elektrischen und elektronischen Geräten, sowie zur Abfallentsorgung. Das auf dem Gerät oder der Verpackung angebrachte Symbol der durchgestrichenen Mülltonne weist darauf hin, dass das Produkt am Ende seiner Nutzlebensdauer von anderen Abfällen getrennt entsorgt werden muss. Am Ende der Lebensdauer dieses Geräts werden Entsorgung und Wiederverwertung vom Hersteller organisiert und durchgeführt. Zur Entsorgung dieses Geräts hat der Betreiber sich daher mit dem Hersteller in Verbindung zu setzen und das Verfahren einzuhalten, das dieser für die separate Sammlung der Altgeräte eingerichtet hat. Die ordnungsgemäße Sammlung für die spätere Zuführung des Altgeräts zur Wiederverwertung, zur Aufbereitung und zur umweltverträglichen Entsorgung trägt dazu bei, mögliche schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden und begünstigt die Wiederverwertung bzw. das Recycling der Materialien, aus denen das Gerät besteht. Widerrechtliche Entsorgung des Produkts durch den Besitzer wird nach geltendem Recht verwaltungsrechtlich verfolgt.

Außerbetriebnahme und Verschrottung des Geräts müssen durch qualifiziertes Fachpersonal erfolgen.

Abfallentsorgung

Während des Betriebs und der Wartung ist dafür zu sorgen, dass keine Schadstoffe (Öle, Fette, usw.) in die Umwelt gelangen. Die Entsorgung muss nach Inhaltsstoffen getrennt und gemäß den hierzu geltenden Bestimmungen erfolgen.

Widerrechtliche Abfallentsorgung wird entsprechend den Gesetzen des Landes bestraft, in dem der Verstoß festgestellt wird.

DAS VORLIEGENDE HANDBUCH IST EIGENTUM DES HERSTELLERS. JEDE VERVIELFÄLTIGUNG - AUCH AUSZUGSWEISE - IST UNTERSAGT.

OPERATING

STOVE

OPERATING INSTRUCTIONS

EN
