BEDIENUNGSANLEITUNG G4SFE6 MBM

GAS / ELEKTRISCH - ELECTRIC

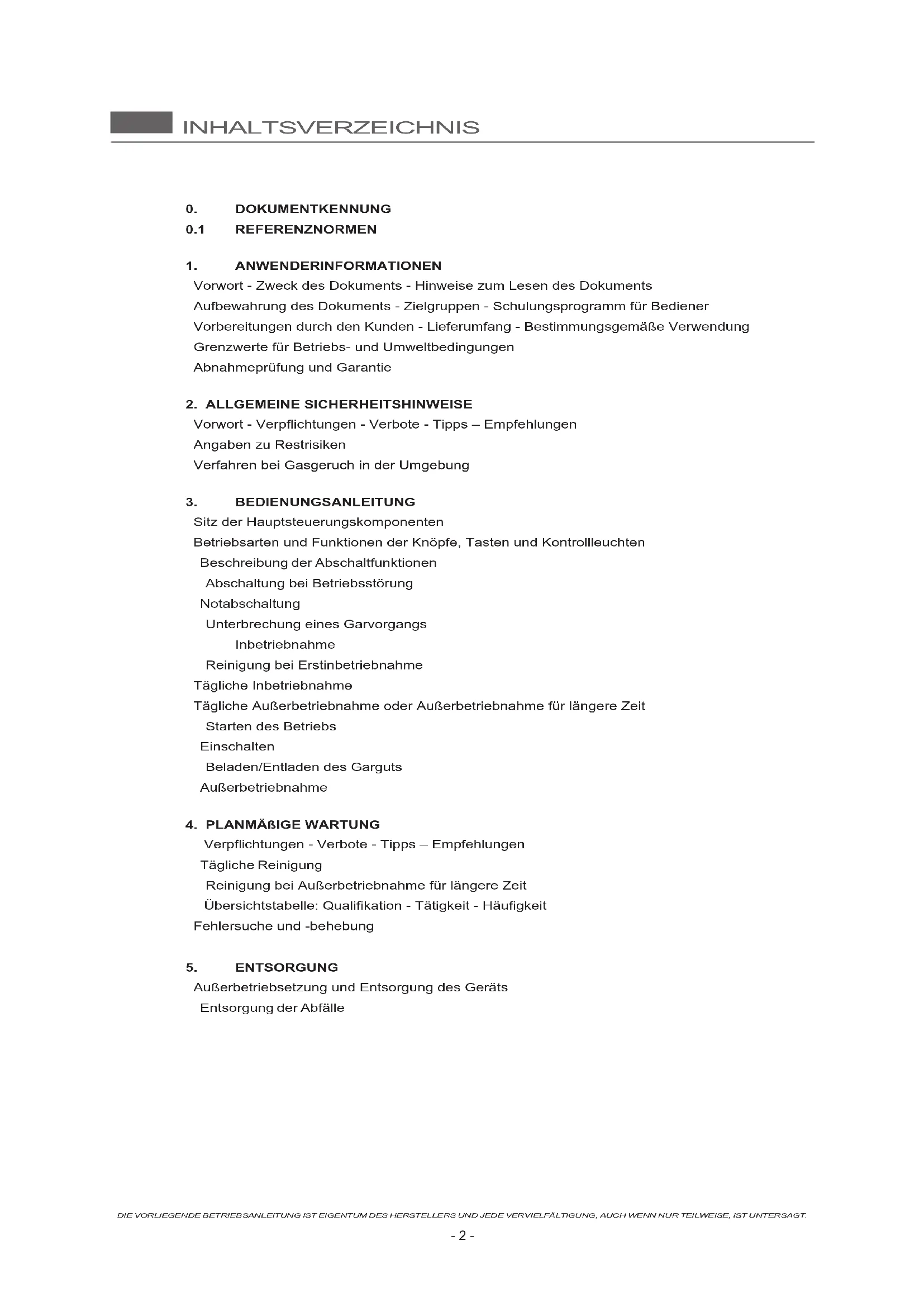

Vorwort - Zweck des Dokuments - Hinweise zum Lesen des Dokuments Aufbewahrung des Dokuments - Zielgruppen - Schulungsprogramm für Bediener Vorbereitungen durch den Kunden - Lieferumfang - Bestimmungsgemäße Verwendung Grenzwerte für Betriebs- und Umweltbedingungen Abnahmeprüfung und Garantie

2. ALLGEMEINE SICHERHEITSHINWEISE

Vorwort - Verpflichtungen - Verbote - Tipps – Empfehlungen Angaben zu Restrisiken Verfahren bei Gasgeruch in der Umgebung

3. BEDIENUNGSANLEITUNG

Sitz der Hauptsteuerungskomponenten Betriebsarten und Funktionen der Knöpfe, Tasten und Kontrollleuchten Beschreibung der Abschaltfunktionen Abschaltung bei Betriebsstörung Notabschaltung Unterbrechung eines Garvorgangs Inbetriebnahme Reinigung bei Erstinbetriebnahme Tägliche Inbetriebnahme Tägliche Außerbetriebnahme oder Außerbetriebnahme für längere Zeit Starten des Betriebs Einschalten Beladen/Entladen des Garguts Außerbetriebnahme

4. PLANMÄßIGE WARTUNG

Verpichtungen-Verbote-Tipps–Empfehlungen Tägliche Reinigung Reinigung bei Außerbetriebnahme für längere Zeit Übersichtstabelle:Qualikation-Tätigkeit-Häugkeit Fehlersuche und -behebung

Außerbetriebsetzung und Entsorgung des Geräts Entsorgung der AbfälleANWENDERINFORMATIONEN

DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Vorwort Dieses Dokument wurde in der Muttersprache des Herstellers (Italienisch) erstellt. Die in diesem Dokument enthaltenen Informationen sind zur ausschließlichen Verwendung durch den berechtigten Bediener des Geräts bestimmt. Die Bediener müssen hinsichtlich aller Aspekte der Funktionsweise und Sicherheit geschult sein. Besondere Sicherheitsvorschriften(Verpichtungen/Verbote/Gefahren)werdenineinemgesondertenKapitelzudiesen Themen erläutert. Das vorliegende Dokument darf Dritten nicht ohne schriftliche Genehmigung des Herstellers zur Einsicht überlassen werden. Der Text darf ohne schriftliche Genehmigung des Herstellers nicht in anderen Veröffentlichungen verwendet werden. Die im Dokument verwendeten Abbildungen / Bilder / Zeichnungen / Layouts sind nur beispielhafte Angaben und können Änderungen unterliegen. Der Hersteller behält sich das Rechtvor,zujederZeitÄnderungenvorzunehmen,ohneverpichtetzusein,dieszukommunizieren. Zweck des Dokuments Jede Wechselwirkung zwischen dem Bediener und des Geräts während seines gesamten Lebenszyklus wurde während der Entwicklung, wie auch während der Ausarbeitung des vorliegenden Dokuments sorgfältig analysiert. Deshalbhoffenwir,dassdieseDokumentationdazubeiträgt,diebewährteEfzienzdesGerätszuerhalten.Wenn man sich strikt an die darin enthaltenen Anweisungen hält, wird das Risiko von Arbeitsunfällen und/oder wirtschaft- lichen Schäden minimiert. Hinweise zum Lesen des Dokuments Das Dokument ist in Kapitel unterteilt, welche thematisch alle Informationen enthalten, die zur sicheren Verwen- dung des Geräts notwendig sind. Jedes Kapitel ist in Absätze unterteilt; jeder Absatz kann eine betitelte Erläute- rung mit Untertiteln und Beschreibungen enthalten. Aufbewahrung des Dokuments Das vorliegende Dokument ist integraler Bestandteil der Erstbelieferung. Deshalb muss es während der gesam- ten Betriebsdauer des Geräts aufbewahrt und entsprechend verwendet werden. Zielgruppen Dieses Dokument wurde für den ausschließlichen Gebrauch durch den „gewöhnlichen Bediener“ (Bediener mit begrenzten Verantwortlichkeiten und Aufgaben) konzipiert. Also eine Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzeinrichtungen zu bedienen, und regelmäßige Wartungsaufgaben (Reinigung des Geräts) ausführen kann. Schulungsprogramm für Bediener Auf Anforderung durch den Betreiber kann ein Schulungskurs für die zuständigen Bediener, die das Gerät verwen- den, entsprechend den in der Auftragsbestätigung angeführten Modalitäten durchgeführt werden. Je nach Bedarf können Vorbereitungskurse vor Ort beim Hersteller oder beim Betreiber für folgende Zielgruppen durchgeführt werden:

• Fachpersonal für elektrische/elektronische Wartung (Fachtechniker).

• Fachpersonal für mechanische Wartung (Fachtechniker).

• Bediener für den einfachen Betrieb (Bediener - Endanwender). Vorbereitungen durch den Kunden Vorbehaltlich eventueller abweichender vertraglicher Vereinbarungen sind folgende Vorkehrungen vonseiten des Kunden zu treffen:

• Vorbereitung der Räume (einschließlich Mauerwerk, Fundament oder eventuell erforderliche Kanalisation);

• Glatter, rutschfester Boden;

• Vorkehrungen für den Installationsort und die Installation des Geräts unter Beachtung der im Layout angege- benen Abmessungen (Fundamentplan);

• Vorkehrungen für adäquate unterstützende Leistungen entsprechend der Erfordernisse der Anlage (Stromnetz, Wasserversorgung,Gasversorgung,Abussleitungen);

• Vorkehrungen an der elektrischen Anlage in Übereinstimmung mit den am Aufstellort geltenden rechtlichen Vorschriften;

• Ausreichende Beleuchtung in Übereinstimmung mit den am Aufstellort geltenden Richtlinien;

• Sicherheitseinrichtungen vor und nach den Energieversorgungsleitungen (Fehlerstrom-Schutzeinrichtungen, Erdungs- und Potentialausgleichssysteme, Sicherheitsventile, usw.), wie von der im Aufstellungsland geltenden Gesetzgebung vorgesehen;

• Erdungsanlage in Übereinstimmung mit den geltenden Bestimmungen;

• Ggf. weitere notwendige Vorkehrungen (siehe technische Angaben) für eine Wasserenthärtungsanlage. Lieferumfang

• Rohre/Schläuche bzw. Kabel zum Anschluss an die Energieversorgung (nur wenn im Bestellauftrag angegeben). Je nach Bestellauftrag kann der Lieferumfang abweichen.ANWENDERINFORMATIONEN

DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Bestimmungsgemäßer Verwendung Originalanleitung. Dieses Gerät ist für gewerbliche Zwecke bestimmt. Der Einsatz des in diesem Dokument beschriebenen Geräts wird als „bestimmungsgemäße Nutzung“ angesehen, wenn es zum Garen oder Regene- rieren von Lebensmitteln verwendet wird; jede andere Verwendung wird als „unsachgemäße Verwendung“ und daher als gefährlich angesehen. Das Gerät muss gemäß den vertraglich festgelegten Bedingungen verwendet werden, und innerhalb der in den jeweiligen Absätzen festgesetzten Kapazitätsgrenzen. Die Geräte sind für den gewerblichen Einsatz (z. B. in Küchen von Restaurants, Mensen, Krankenhäusern etc.) und in Unternehmen (z. B. Bäckereien, Metzgereien etc.) ausgelegt, jedoch nicht für eine unterbrechungsfreie Massenproduktion von Lebensmitteln Nur vom Hersteller geliefertes Originalzubehör und Originalersatzteile verwenden, um die Konformität mit den Rechtsvorschriften zu bewahren. Zulässige Betriebsbedingungen Das Gerät wurde ausschließlich für den Betrieb im Innenraum innerhalb der vorgeschriebenen technischen Grenzen und Kapazitätsgrenzen konzipiert. Um einen optimalen Betrieb und sichere Arbeitsbedingungen zu gewährleisten, müssen die folgenden Anweisungen beachtet werden. Das Gerät muss an einem geeigneten Ort installiert werden, an dem sowohl der normale Betrieb als auch die planmäßigen und außerordentlichen Wartungsarbeiten erfolgen können. Der Arbeitsplatz für etwaige Wartungseingriffe muss so eingerichtet wer- den, dass die Sicherheit des Bedieners nicht gefährdet wird. Die Räumlichkeiten müssen außerdem folgende Anforderungen für die Installation erfüllen:

• Maximale relative Luftfeuchtigkeit: 80%;

• Mindesttemperatur für Kühlwasser > + 10 °C;

• Der Fußboden muss rutschfest sein und das Gerät muss vollkommen eben aufgestellt werden;

• Die Räumlichkeiten müssen mit einer Lüftungsanlage und Beleuchtung gemäß den im Land des Betreibers geltenden Vorschriften ausgestattet sein;

• Die Räumlichkeiten müssen einen Abwasseranschluss sowie Schalter und Absperrhähne besitzen, die bei Bedarf jede Form der Energiezufuhr zum Gerät unterbrechen;

• DiedasGerätumgebendenWände/Oberächenmüssenfeuerfestund/odervormöglichenWärmequellen isoliert sein. Abnahmeprüfung und Garantie Abnahme: Das Gerät wurde vom Hersteller während der verschiedenen Montageschritte in der Pro- duktionsstätteeingehendgeprüft.AllePrüfzertikatewerdendemKundenaufAnfragezurVerfügunggestellt. Garantie: Die Garantie ist 12 Monate ab dem Rechnungsdatum des Geräts gültig, diese Dauer kann nicht verlängert werden. Diese umfasst die defekten Teile, Transport und Austausch gehen zu Lasten des Käufers. Elektrische Teile, Zubehör und andere abnehmbare Gegenstände sind von der Garantie ausgenom- men. Die Arbeitskosten, die sich aus dem Einsatz der vom Hersteller autorisierten Fachkräfte beim Kunden zur Beseitigung von Mängeln im Rahmen der Garantie ergeben, gehen zu Lasten des Händlers. Von der Garantie ausgeschlossen sind alle Utensilien und Verbrauchsmaterialien, die vom Hersteller zu- sammen mit den Geräten geliefert wurden. Für Schäden durch regelmäßige Wartung oder unsachgemäße Installation kann keine Garantie gewährt werden. Die Garantie gilt nur gegenüber dem ursprünglichen Käufer. DerHerstellerübernimmtdieVerantwortungfürdasGerätinseinerursprünglichenKongurationundnurfür die ersetzten Originalersatzteile. Der Hersteller schließt jegliche Haftung aus, wenn das Gerät unsachgemäß verwendet wird, sowie für Schäden aufgrund von Tätigkeiten, die nicht in dieser Anleitung vorgesehen oder nicht zuvor vom Hersteller genehmigt wurden. Die Garantie erlischt in folgenden Fällen:

• Durch den Transport „ab Werk“ (EXW) und/oder das Handling hervorgerufene Schäden. Sollte dies der Fall sein, muss der Kunde den Händler und den Spediteur informieren (z.B. per E-Mail und/oder Internetseite) und den Vorfall auf den Transportunterlagen vermerken. Das zur Installation des Geräts autorisierte Fachpersonal beurteilt auf Grundlage des Schadens, ob eine Installation erfolgen kann. Die Garantie erlischt ebenfalls bei Vorliegen von: • Schäden aufgrund fehlerhafter Installation.

• Schäden durch verschlissene Teile aufgrund unsachgemäßer Nutzung.

• Schäden aufgrund des Einsatzes von nicht originalen Ersatzteilen.

• Schäden aufgrund fehlerhafter Wartung und/oder Schäden aufgrund fehlender Wartungsarbeiten.

• Schäden infolge der Nichtbefolgung von Verfahren, die im vorliegenden Dokument beschrieben sind. Genehmigung Mit Genehmigung ist die Erlaubnis für einen essentiellen Eingriff am Gerät gemeint. Die Genehmigung wird von demjenigen erteilt, der für das Gerät verantwortlich ist (Hersteller, Käufer, Unter- zeichner, Fachhändler und/oder Inhaber der Betriebsräume).5 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

ALLGEMEINE SICHERHEITSHINWEISE

Vorwort Diese Bedienungsanleitung wurde für den „gewöhnlichen Bediener“ (Bediener mit begrenzten Verantwortlichkei- ten und Aufgaben) erstellt. Also eine Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzein- richtungen zu bedienen, und regelmäßige Wartungsaufgaben (Reinigung des Geräts) ausführen kann. Die Bediener, die das Gerät benutzen, müssen hinsichtlich aller Aspekte der Funktionsweise und Sicher- heitseinrichtungen geschult sein. Sie müssen mit geeigneten Methoden und Instrumenten zusammenar- beiten und die geforderten Sicherheitsvorschriften einhalten. Das vorliegende Dokument enthält keine Informationen über Transport, Installation und außerordentliche Wartung,wasvonqualiziertenTechnikernausdementsprechendenFachbereichausgeführtwerdenmuss. Der „gewöhnliche“ Bediener, für den dieses Dokument bestimmt ist, darf erst nach erfolgter Installation des Geräts (Transport, Befestigung, Strom-, Wasser-, Gas- und Abwasseranschlüsse) durch einen Tech- niker an ihm arbeiten. Das vorliegende Dokument enthält keine Informationen über jede Änderung oder Variante des Geräts. Der HerstellerbehältsichdasRechtvor,zujederZeitÄnderungenvorzunehmen,ohneverpichtetzusein,dies zu kommunizieren. Verpichtungen - Verbote - Tipps - Empfehlungen Nach Erhalt des Geräts die Verpackung öffnen und sicherstellen, dass das Gerät und das Zubehör während des Transports nicht beschädigt wurden. Sollten Schäden festgestellt werden, müssen Sie dies dem Spediteur sofort melden. Des Weiteren dürfen Sie das Gerät nicht installieren, sondern müs- sensichmiteinemqualiziertenundautorisiertenTechnikerinVerbindungsetzen,umdenSchaden zu melden. Der Hersteller haftet nicht für Schäden, die während des Transports verursacht wurden. Unbefugten (einschließlich Kinder, Behinderte und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten) ist jedweder Eingriff untersagt. Gewöhnliche Bediener dürfenkeineArbeitendurchführen,diequaliziertenundautorisiertenTechnikernvorbehaltensind. Lesen Sie die Anleitungen vor dem Ausführen jedweder Arbeiten. Trennen Sie jegliche Art von Versorgung (Strom - Gas - Wasser) vor dem Gerät, wenn unter Sicher- heitsbedingungen gearbeitet werden muss. Tragen Sie für die auszuführenden Arbeiten geeignete Schutzausrüstung. Die Europäische Ge- meinschaft hat in Hinsicht auf die persönliche Schutzausrüstung Richtlinien erlassen, an die sich dieBedienerunbedingthaltenmüssen.Geräuschpegel≤70dB Lassen Sie keine entzündlichen Gegenstände oder Materialien in der Nähe des Geräts liegen. Die Öffnungen zur Entlüftung und/oder Wärmeabfuhr dürfen nicht blockieren werden. Beachten Sie die geltenden Richtlinien für die Entsorgung von Sondermüll. Beim Umgang mit dem Gargut auf dem Gerät verbleibt ein Restrisiko der Verbrennung; ein solches Risiko besteht bei versehentlichem Kontakt mit Oberflächen, Backblechen und dem Gargut. Verwenden Sie die Garbehälter so, dass sie für den Bediener während des Garprozesses einseh- bar sind. Behälter mit Flüssigkeiten können beim Garen überschwappen und so Gefahrensituatio- nen auslösen. Fehlende Hygiene am Gerät trägt zur frühzeitigen Verschlechterung seines Zustands bei; diese Umstände können seine Funktionsweise beeinträchtigen und daher Gefahrensituationen erzeu- gen. Es ist verboten, die Platten und Piktogramme, die auf das Gerät angewendet werden, zu manipu- lieren oder zu modifizieren oder zu verändern und zu entfernen. Das vorliegende Dokument ist sorgfältig aufzubewahren, damit es jedem Geräteanwender stets zur Verfügung steht und er bei Bedarf Einsicht nehmen kann. Die Bedienelemente des Geräts dürfen nur von Hand geschaltet werden. Bei Schäden durch scharfe oder ähnliche Gegenstände erlischt jeglicher Gewährleistungsanspruch. Um die Gefahren für Stromschläge und Feuer zu verringern, darf das Gerät nicht mit nassen Hän- den angeschaltet oder ausgeschaltet werden. Denken Sie immer an die bestehende Verbrennungsgefahr, wenn Sie sich in den Kochbereich begeben. Deshalb müssen unbedingt geeignete persönliche Schutzmaßnahmen getroffen werden.6 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

ALLGEMEINE SICHERHEITSHINWEISE

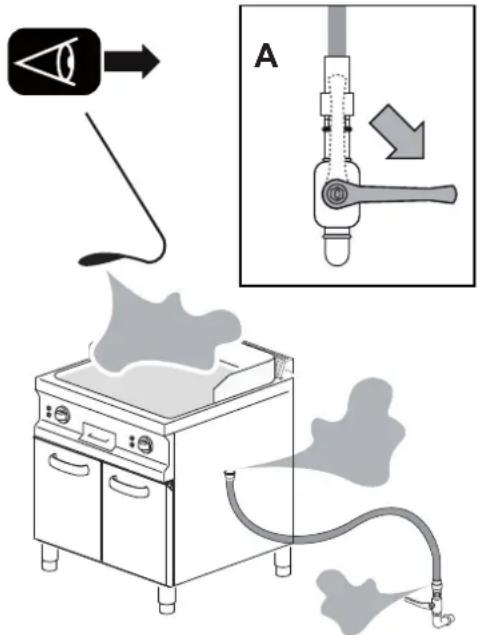

Unterbrechen Sie sofort die Gaszufuhr (Schließen Sie den Absperrhahn, siehe A).

Lüften Sie sofort die Räumlichkeiten.

Betätigen Sie kein elektrisches Gerät in der Umgebung (siehe B-C-D).

Betätigen Sie kein elektrisches Gerät, das Funken oder Flammen

erzeugen kann (siehe B-C-D).

Verwenden Sie ein Kommunikationsmittel, das außer- halb der Umgebung bedient wird, in der der Gasge- ruch auftritt, um die jeweilige Einrichtung zu alarmieren (Stromversorgungsunternehmen und/oder Feuerwehr). Verfahren bei Gasgeruch in der Umgebung Bei Gasgeruch in der Umgebung müssen dringend die folgend beschriebenen Vorgehensweisen befolgt werden. Angaben zu Restrisiken Trotz Anwendung der Regeln für die „Gute Herstellungspraxis“ und Beachtung der gesetzlichen Bestimmungen über Herstellung und Vertrieb dieses Produkts verbleiben aufgrund der Art des Produkts noch „Restrisiken“, welche nicht auszuschließen sind. Diese Restrisiken umfassen: Restrisiko Stromschlag: Ein solches Risiko besteht bei Eingriffen an unter Spannung stehenden elektrischen und/ oder elektronischen Einrichtungen. Restrisiko Verbrennungen: Ein solches Risiko besteht bei versehentlichem Kontakt mit Materialien unter hohen Tem- peraturen. Restrisiko Brandwunden durch austretendes Material: Ein solches Risiko besteht bei versehentlichem Kontakt mit austretenden Materialien un- ter hohen Temperaturen. Behälter, die mit Flüssigkeiten oder Feststoffen, welche ihren ZustandunterErwärmungverändern(ÜbergangvomfestenindenüssigenZustand), überfüllt sind, können bei falschem Handling Brandwunden verursachen. Während dem Betrieb müssen die verwendeten Behälter auf leicht einsehbaren Einschüben platziert werden. Restrisiko Explosion: Ein solches Risiko besteht in folgendem Fall:

• Gasgeruch in der Umgebung;

• Verwendung des Geräts, wenn explosionsgefährliche Stoffe in der Luft vorhanden sind;

• Verarbeitung von Lebensmitteln in verschlossenen Gefäßen (wie z. B. Fässer oder Kisten), die nicht für diesen Zweck geeignet sind. Restrisiko Brand: Ein solches Risiko besteht in folgendem Fall:

• Verwendung mit brennbaren Flüssigkeiten (wie z.B. Alkohol).7 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

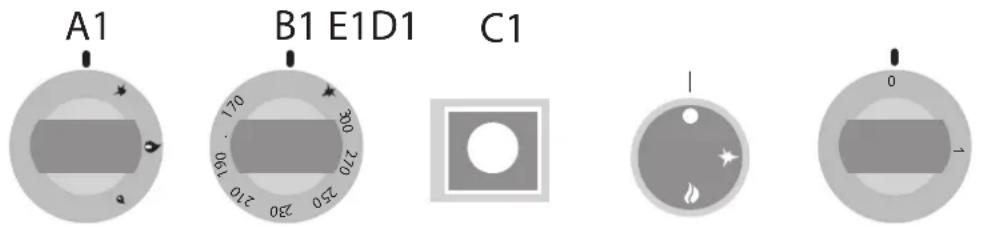

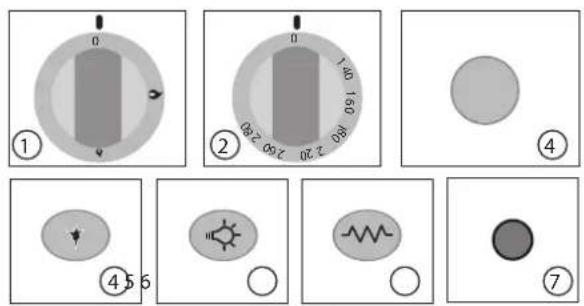

Betriebsarten und Funktionen der Knöpfe, Tasten und Kontrollleuchten Die Anordnung der Abbildungen dient nur der Veranschaulichung und kann Änderungen unterliegen. Drehknopf zur Flammenregelung (GAS). Hat zwei verschiedene Funktionen:

1. Regelung der Flamme (minimal - maximal).

2. Abschalten des Geräts.

Thermostat-Drehknopf (GAS). Hat zwei verschiedene Funktionen:

1. Regelung der Temperatur.

2. Abschalten des Geräts.

Thermostat-Drehknopf (ELEKTRISCH). Er hat drei verschiedene Funktionen:

1. Einstellung der Gartemperatur.

2. Start/Stopp der Heizphase.

Piezoelektrische Zündtaste / Elektronische Zündung. Hat nur eine Funktion:

1. Erzeugt beim Drücken den Zündfunken an der Flamme.

Knopf Innenbeleuchtung. Er hat nur eine Funktion:

1. Schaltet beim Drücken die Innenbeleuchtung des Backofens an.

Knopf Grillfunktion. Er hat nur eine Funktion:

1. Schaltet beim Drücken die oberen Heizelemente ein.

Grüne Kontrolllampe (GAS/ELEKTRISCH): Diese Kontrolllampe ist an die Bedienung des Einschalt-Drehknopfs gebunden. Das Leuchten der Kontrolllampe zeigt eine Betriebsphase an.

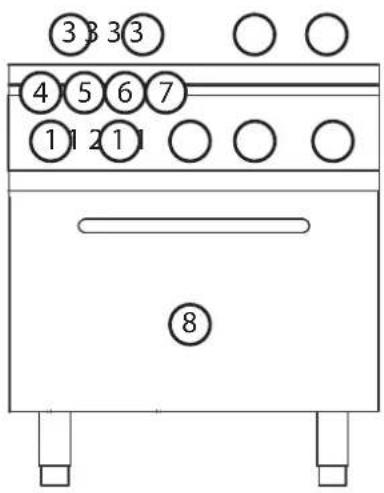

1. Regel-Drehknopf offene Flammen.

2. Thermostat-Regel-Drehknopf.

3. Kochfeld (offene Flammen - Platten).

4. Piezoelektrische Zündtaste / Elektronische Zündung

5. Knopf Innenbeleuchtung.

8. Garraum (Backofen).

Sitz der Hauptsteuerungskomponenten Die Anordnung der Abbildungen dient nur der Veranschaulichung und kann sich ändern.

DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Beschreibung der Abschaltfunktionen Bei Abschaltung durch Betriebsstörung und Notabschaltung ist es zwingend vorgeschrieben, bei drohender Gefahr alle Absperrvorrichtungen der Energiezufuhr zum Gerät zu schließen (Strom, Wasser, Gas). Die Zeichnung zeigt die verschiedenen Stellungen der Drehknöpfe während der Notabschaltung (A1, B1, C1, D1, E1) und bei Unterbrechung eines Garvorgangs (A2, B2, C2, D2, E2). Abschaltung bei Betriebsstörung Sicherheitsthermostat Serienausstattung bei folgenden Gerätemodellen:

• Fritteuse (bei allen Modellen)

• Nudelkocher (nur bei Elektrogeräten)

• Herd (bei allen Modellen mit Elektro-Backofen)

• Frytop (bei allen elektrischen Modellen)

• Induktionsbeheizte kochfelder (bei allen Modellen)

• Kochfeld aus glaskeramik (bei allen Modellen mit Elektro-Backofen) Abschaltung: In Situationen oder unter Umständen, in denen potenziell Gefahr besteht, wird ein Sicherheits- thermostat ausgelöst, der automatisch die Wärmeerzeugung abschaltet. Der Betrieb wird solange unterbro- chen, bis die Ursache der Störung beseitigt ist. Wiederanlauf: Nach Beseitigung der Störung, die zur Auslösung des Sicherheitsthermostats geführt hat, kann der zugelassene Techniker das Gerät über die entsprechenden Bedienelemente erneut starten. Notabschaltung In Situationen oder unter Umständen, in denen potenziell Gefahr besteht, je nach Modell den Drehknopf in Position „0“ bringen (A-B- C-D-E-1). Siehe Betriebsarten und Funktionen der Drehknöpfe, Tasten und Kontroll- leuchten. Unterbrechung eines Garvorgangs In Situationen oder unter Umständen, in denen die Wärmeerzeugung vorübergehend unterbrochen werden muss, gehen Sie wie folgt vor:

• Gasgerät:DrehknöpfeaufPiezozündungdrehen(A,B,C-2),diePilotammebleibtinFunktion,dadieGaszu- fuhr im Brenner nicht unterbrochen wird.

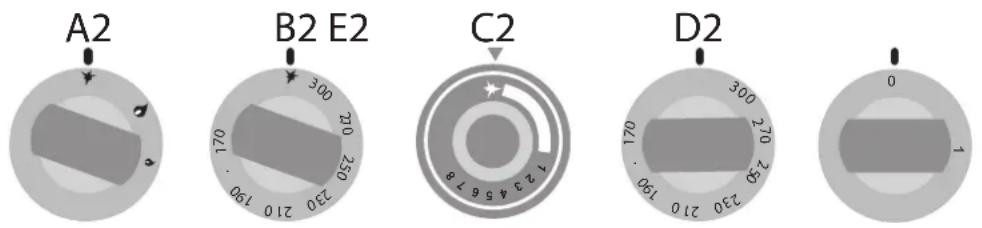

• Elektrogerät: Drehknöpfe D2 und E2 in Position „0“ bringen, um die Wärmeerzeugung abzuschalten. (Siehe Betriebsarten und Funktionen der Drehknöpfe, Tasten und Kontrollleuchten).

DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Inbetriebnahme Das Gerät muss vor dem Erststart und nach längerer Stillstandszeit gründlich gereinigt wer- den, um alle möglichen Fremdmaterialrückstände zu beseitigen (siehe Planmäßige Wartung). Reinigung bei Erstinbetriebnahme Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keineDampfreiniger ver- wenden. Entfernen Sie die Schutzfolie an der äußeren Verkleidung von Hand und reinigen Sie gründlich alle äußeren Bereiche des Geräts. Nach der Reinigung der äußeren Geräteteile gehen Sie bitte so vor, wie es in „Tägliche Reinigung“ (siehe Planmäßige Wartung) beschrieben ist. Tägliche Inbetriebnahme Vorgehen:

1. Überprüfen Sie die Sauberkeit und den Hygienezustand des Geräts.

2. Vergewissern Sie sich, dass das Abluftsystem des Raums korrekt funktioniert.

3. Stecken Sie ggf. den Stecker des Geräts in die entsprechende Steckdose für die Stromversorgung.

4. Öffnen Sie die Absperrhähne der Versorgungsleitungen zum Gerät (Gas - Wasser - Strom).

5. Vergewissern Sie sich, dass die Abwasserleitung (falls vorhanden) nicht verstopft ist.

6. Fahren Sie mit den Vorgehensweisen fort, die in „Starten des Betriebs“ beschrieben werden.

Wenn das Gasversorgungsnetz niemals oder nur selten benutzt wurde, können sich darin Luft- blasen bilden. Daher muss die Anlage so gestaltet werden, dass dieser Fall ausgeschlossen ist. Um die Luft aus den Rohrleitungen abzulassen, öffnen Sie den Absperrhahn der Versorgungslei- tung, drehen und halten Sie den Drehknopf des Geräts auf Piezozündung, halten Sie eine Flam- me(Streichholzo.ä.)andiePilotammendüseundwartendieZündungab. NachdemZündenderPilotammedenDrehknopfeinigeSekundenlangauf„maximal“drehen, so dass sich die Flamme stabilisiert. Danach den Drehknopf wieder auf „0“ zurück drehen und gegebenenfalls den Gasabsperrhahn zudrehen. Tägliche Außerbetriebnahme oder Außerbetriebnahme für längere Zeit Vorgehen:

1. Schließen Sie die Absperrhähne der Versorgungsleitungen zum Gerät (Gas - Wasser - Strom).

2. Vergewissern Sie sich, dass die Ablasshähne (falls vorhanden) geschlossen sind.

3. Überprüfen Sie die Sauberkeit und den Hygienezustand des Geräts (siehe Planmäßige Wartung).

Im Falle eines längeren Stillstands müssen die am stärksten der Oxidation ausgesetzten Bauteile geschützt werden wie im entsprechenden Kapitel beschrieben (siehe Planmäßige Wartung).10 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Starten des Betriebs Vor Gebrauch siehe "Tägliche Inbetriebnahme".Beim Umgang mit dem Kochgut am Gerät besteht die Gefahr von Verbrennungen durch versehent-liche Berührung von Kochfeld, Garraum, Kochge-schirr bzw. Kochgut.Es sind geeignete Schutzmaßnahmen zu treffen. Bei der Ausführung der Arbeiten ist jeweils geeig-nete Schutzausrüstung zu tragen.Die zu kochenden Lebensmittel sind in die dafür vorgesehenen Kochgefäße zu geben und korrekt über den Flammen bzw. im Garraum des Back-ofens zu positionieren.Durchmesser kochtopf 650 : Brenner 3,5 kW Ø mm 200-320 Brenner6.0kWØmm220-375Durchmesser kochtopf 600 : Brenner2,7kWØmm180-280Brenner 3,15 kW Ø mm 180-300Beim ersten Einschalten bitte abwarten, dass die möglicherweise in der Gasleitung angesammelte Luft vollständig ausgetreten ist.Es ist verboten, Gasofen und Grillfunktion zusammen zu verwenden. Zünden der Brennerammen (Abb. 1) Knopf drehen (Abb. 1, siehe C) und gleichzeitig den Knopf der Piezozündung mehrmals drücken (Abb. 1, siehe B).Den Drehknopf (Abb. 1, siehe A) zur Regelung der Flamme auf Minimum oder Maximum drehen. Zünden des Gas-Backofens (Abb. 2) Knopf drehen (Abb. 2, siehe A) und gleichzeitig den Knopf der Piezozündung mehrmals drücken (Abb. 2, siehe B).Den Thermostat-Drehknopf auf die gewünschte Temperatur einstellen (Abb. 2, siehe C).Grillfunktion : Drücken Sie den Knopf (Abb. 2/D) um die obe-ren Heizelemente einzuschalten. Zum Abschalten der Funkti-on den Knopf erneut drücken. Fig.

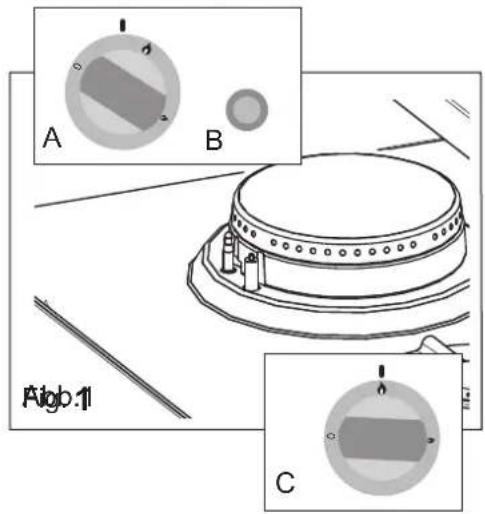

Abb.1 Abb.211 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

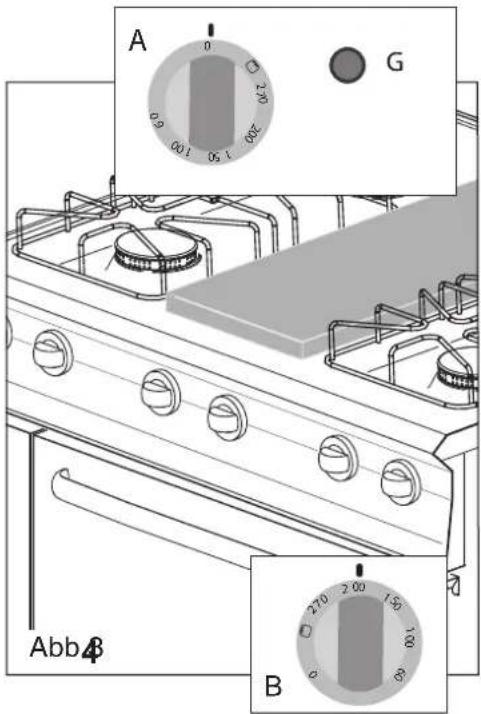

Einschalten des Elektro-Backofens (Abb. 3) Gegebenenfalls Stecker des Geräts in die ent-sprechenden Stromversorgungssteckdose ste-cken.Thermostat-Drehknopf in die gewünschte Stellung drehen (Abb. 3 A/B), die Kontrolllampe "G" zeigen eine Betriebspha-se an.Grüne Kontrolllampe: Diese Kontrolllampe ist an die Bedie-nung des Einschalt-Drehknopfs gebunden. Das Leuchten der Kontrolllampe zeigt eine Betriebsphase an. Um nur die obere Heizung einzuschalten den Knebel bis zum entsprechenden Symbol drehen (GRILL) Handhabung des Kochguts Kochgut in das dafür vorgesehene Gefäß geben und das Ge-fäß auf das Kochfeld bzw. in den Garraum stellen (Abb. 4). Bei Backöfen ist die Tür des Garraums zu öffnen und das Ge-fäß im dafür vorgesehenen Fach zu positionieren.Beim Öffnen der Tür nicht direkt vor dem Gerät sondern seitlich davon stehen, um nicht direkt von der austretenden Wärme getroffen zu werden.Am Ende des Kochprozesses das Gargut entnehmen und an einen vorher dafür vorbereiteten Ort stellen. Außerbetriebsetzung Am Ende des Arbeitsprozesses die Drehknöpfe am Gerät auf "Null" stellen.Die Kontrolllampen müssen ausgeschaltet bleiben.Das Gerät muss regelmäßig gereinigt und alle an-getrockneten Speisereste müssen entfernt wer-den, siehe Kapitel: "Wartung".Wenn vorhanden, müssen die Kontrolllampen bei Ende jedes Arbeitsprozesses erlöschen.Sicherstellen, dass sich das Gerät in optimal gereinigtem und hygienischemZustandbendet,siehe"Wartung".Die dem Gerät vorgeschalteten Absperrvorrichtungen (Gas, Wasser, Strom) schließen.Kontrollieren,obdieAbusshähne(wenn vorhanden) in ge-schlossener Stellung stehen. Fig.

Abb.3 Abb.412 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Gebote - Verbote - Empfehlungen Wenn das Gerät an einen Schornstein angeschlossen ist, muss die Abgasleitung gemäß denspezischengesetzlichenBestimmungendesLandesgereinigtwerden(Informatio- nen hierzu erteilt Ihnen Ihr Installateur). Umsicherzustellen,dass das Gerätsichin technisch einwandfreiemZustandbendet, ist mindestens einmal jährlich eine Wartung durch einen vom Kundendienst autorisierten Techniker durchführen zu lassen. Verbot der Durchführung von Eingriffen für unbefugte Personen (einschließlich Kindern, behinderten Menschen und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten). Vor jedem Eingriff ist es zwingend erforderlich, zunächst die gesamte Dokumentation durchzulesen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung des Benutzers dürfen nicht ohne Aufsicht von Kindern durchgeführt werden. Beim Zugriff auf den Kochbereich darf niemals vergessen werden, dass Verbrennungs- gefahr besteht. Daher müssen stets geeignete persönliche Schutzmaßnahmen ergriffen werden. Um Reinigungs- oder Wartungsarbeiten unter sicheren Bedingungen auszuführen, ist vor- her stets die Stromzufuhr zum Gerät zu unterbrechen. Bei der Ausführung der Arbeiten ist jeweils geeignete Schutzausrüstung zu tragen. Zur persönlichen Schutzausrüstung hat die Europäische Gemeinschaft Richtlinien verab- schiedet, die vom Personal zwingend zu beachten sind. Das Gerät wird zur Zubereitung von Lebensmitteln verwendet, daher ist das Gerät und seine Umgebung stets sauber zu halten. Mangelnde hygienische Zustände können zu vorzeitiger Abnutzung des Geräts und gefährlichen Situationen führen. Angesammelte Schmutzreste in der Nähe der Wärmequellen können beim normalen Ge- brauch des Geräts in Brand geraten und zu gefährlichen Situationen führen. Das Gerät muss regelmäßig gereinigt werden und alle angetrockneten Speisereste müssen entfernt werden. Die chemische Wirkung von Salz, Essig oder anderen sauren Stoffen kann während des Kochens langfristig zu Korrosion in der Kochkammer führen. Am Ende des Kochprozes- ses mit solchen Stoffen muss das Gerät sorgfältig mit einem geeigneten Reiniger gerei- nigt, gut nachgewischt und sorgfältig abgetrocknet werden. Edelstahlächensindvorsichtigzureinigen,umsienichtzubeschädigen,insbesondere sollten keine korrosiven Mittel, scheuernden Stoffe oder scharfe Werkzeuge verwendet werden. DieReinigungsüssigkeitfürdieKochkammermussbestimmtechemischeEigenschaften haben: pH über 12, chlorid-/ammoniakfrei, wasserähnliche Viskosität und Dichte. Zur Rei- nigung des Geräts von innen und außen keine aggressiven Mittel verwenden (handelsüb- liche, für die Reinigung von Stahl, Glas, Email geeignete Reiniger benutzen). Angaben auf dem Etikett der verwendeten Mittel aufmerksam lesen und für die auszu- führenden Arbeiten geeignete Schutzkleidung tragen (siehe auf dem Etikett der Packung angegebene Schutzausrüstung). Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keineDampfreini- ger verwenden. Oberächen mit Leitungswasser abspülen und mit einem saugfähigen Tuch oder anderen nicht scheuernden Materialien abtrocknen. Bei längerer Nichtbenutzung sind alle Versorgungsleitungen abzutrennen und alle inneren und äußeren Teile des Geräts sorgfältig zu reinigen. Vor allen im Folgenden beschriebenen Reinigungsarbeiten muss der Benutzer, der diese ausführt, das gesamte Dokument durchgelesen haben. Bei der Entsorgung von Abfällen sind die geltenden Vorschriften zu beachten. Warten Sie, bis sich die Temperatur des Geräts und aller seiner Teile abgekühlt hat, so dass der Bediener nicht verbrannt wird13 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Tägliche Reinigung des Kochfelds Brennerroste aus der Kochmulde entfernen. Nacheinander entfernen: Brennerdeckel und Brennerkörper. ReinigungsüssigkeitmiteinemnormalenZerstäuberaufdiegesamteOberächeder Kochmulde aufbringen und mit einem nicht scheuernden Schwamm sorgfältig die gesamte OberächevonHandreinigen.DanachsorgfältigmitLeitungswasserabspülen.ZumReinigen keinen direkten Wasserstrahl auf das Gerät richten und keine Dampfreiniger verwenden. Nach Ausführung der beschriebenen Arbeiten sorgfältig mit einem nicht scheuernden Tuch abtrocknen. Gegebenenfalls sind die oben beschriebenen Arbeiten für einen erneuten Reinigungsvorgang zu wiederholen. Brennerdeckel und Brennerkörper mit Reiniger und Trinkwasser reinigen, sorgfältig abtrocknen. Anschließend die entfernten Teile wieder richtig einsetzen. Beim Wiedereinsetzen der herausgenommenen Teile dürfen die Positionen der Brenner und Brennerdeckel nicht vertauscht werden. Tägliche Reinigung des Backofens Je nach Gerät sind zu entfernen: Roste, Bleche und ähnliche Teile, die aus dem Garraum entnommen werden können. Garraum etwa 20 Minuten lang aufheizen. Tür öffnen und Garraum einige Sekunden lang abkühlen lassen. Reinigungsüssigkeit mit einem normalen Zerstäuber auf die gesamte Oberäche des Garraums aufbringen und mit einem nicht scheuernden Schwamm sorgfältig die gesamte OberächevonHandreinigen. Danach den Garraum sorgfältig mit Leitungswasser abspülen. Reinigungsüssigkeitmit einemnormalenZerstäuberaufdiegesamteOberächederKochmuldeaufbringenund miteinemnichtscheuerndenSchwammsorgfältigdiegesamteOberächevonHand reinigen. Danach sorgfältig mit Leitungswasser abspülen. Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keine Dampfreiniger verwenden. Nach Ausführung der beschriebenen Arbeiten sorgfältig mit einem nicht scheuernden Tuch abtrocknen. Gegebenenfalls sind die oben beschriebenen Arbeiten für einen erneuten Reinigungsvor- gang zu wiederholen. Auch das vorher aus dem Garraum entnommene Material (Roste, Bleche oder andere herausnehmbare Teile) mit Reiniger und Leitungswasser reinigen, sorgfältig abspülen und abtrocknen. Erst danach wieder einsetzen. Um die gesamte Restfeuchte zu beseitigen, muss das Gerät nach der normalen Reinigung eingeschaltet, mindestens 20 Minuten in Betrieb gehalten und anschließend wieder aus- geschaltet werden (siehe Verfahrensweise Teil 3 der Betriebsanleitung: Ein-/Ausschalten).14 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Übersichtstabelle: Qualikation - Tätigkeit - Häugkeit Reinigung bei Außerbetriebnahme für längere Zeit Bei längerem Gerätestillstand führen Sie alle oben beschriebenen Arbeiten und die Schritte der täglichen Reinigung durch. Nach diesen Arbeiten müssen die am stärksten der Oxidation ausgesetzten Bauteile wie folgt geschützt werden:

Zur Reinigung der Teile lauwarmes Wasser mit etwas Seife verwenden;

Teile sorgfältig abspülen. Zum Reinigen keinen direkten Wasserstrahl auf das Gerät richten und keine Dampfreiniger verwenden;

AlleOberächensorgfältigmitnichtscheuerndemMaterialabtrocknen;

Alle Edelstahloberächen mit einem nicht scheuerndenTuch abwischen, das mit lebensmittelechtemVaselineölbenetztist,umeinenSchutzlmaufderOberäche zu erzeugen. Bei Geräten mit Türen und Gummidichtungen die Tür leicht geöffnet lassen, so dass sie auslüften kann, und zum Schutz die Oberächen der Gummidichtung mit Talkum einstreichen. Geräte und Räume regelmäßig lüften. Sollte das Versorgungskabel beschädigt sein, wenden Sie sich an den autorisierten Kundendienst für den Austausch Im Falle einer Störung führt der gewöhnliche Bediener eine erste Fehlersuche durch und behebt, falls er dazu befugt ist, die Störungsursache und stellt die korrekte Funktion des Geräts wieder her. Wenn die Ursache des Problems nicht beseitigt werden kann, Gerät ausschalten, vom Stromnetz tren- nen und alle Versorgungshähne schließen, danach den zugelassenen Kundendienst verständigen. Der autorisierte Wartungstechniker greift ein, wenn der gewöhnliche Bediener die Störungsursache nicht ermitteln konnte oder wenn zur Wiederherstellung des normalen Gerätebetriebs Arbeiten er- forderlich sind, zu deren Durchführung der normale Bediener nicht befugt ist. Gewöhnlicher Bediener Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzeinrichtungen zu bedie- nen, und einfache Aufgaben ausführen kann. Fachpersonal Sachkundiger Bediener für das Handling, den Transport, die Installation, die Instandhaltung, die Reparatur und die Verschrottung des Geräts.

AUSZUFÜHRENDE ARBEITEN HÄUFIGKEIT

Reinigung bei Erstinbetriebnahme Bei Ankunft nach der Installation Reinigung des Geräts Täglich Reinigung der Teile, die mit Lebensmitteln in Kontakt kommen Täglich Reinigung des Rauchgasabzugs Jährlich Überprüfung des Thermostats Falls erforderlich - Jährlich Reinigung der Platten Täglich Schmierung der Gashähne / Überprüfen / Aus- tauschen der Gasversorgungsschläuche Falls erforderlich Überprüfung des Stromversorgungskabels Bei Ankunft nach der Installation - jährlich15 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Troubleshooting Wenn das Gerät nicht einwandfrei arbeitet, versuchen, kleinere Probleme mithilfe dieser Tabel- le zu lösen. STÖRUNG MÖGLICHE URSACHE AUSZUFÜHRENDE ARBEITEN Das Gerät lässt sich nicht ein- schalten. Die Kontrollleuchten leuchten nicht.

Hauptschalter nicht einge- schaltet.

Fehlerstrom-Schutzeinrich- tung und/oder Sicherung wurde ausgelöst.

Hauptschalter einschalten.

Zugelassenen Kundendienst verständigen. Das Gasgerät lässt sich nicht einschalten.

Gashahn geschlossen.

Luft in der Leitung.

Zündvorgang wiederholen. Wenn die Ursache des Problems nicht beseitigt werden kann, Gerät ausschalten, vom Strom- netz trennen und alle Versorgungshähne schließen, danach den Kundendienst zugelassen verständigen16 DIE VORLIEGENDE BETRIEBSANLEITUNG IST EIGENTUM DES HERSTELLERS UND JEDE VERVIELFÄLTIGUNG, AUCH WENN NUR TEILWEISE, IST UNTERSAGT.

Außerbetriebsetzung und Entsorgung des Geräts DIE MATERIALIEN MÜSSEN GEMÄSS DEN GELTENDEN GESETZLICHEN BESTIM- MUNGEN DES LANDES ENTSORGT WERDEN, IN DEM DAS GERÄT VERSCHROTTET WIRD. Erklärung gemäß den Richtlinien (siehe Abschnitt 0.1) zur Reduzierung des Einsatzes von Schadstoffen in elektrischen und elektronischen Geräten, sowie zur Abfallentsorgung. Das auf dem Gerät oder der Verpackung angebrachte Symbol der durchgestrichenen Mülltonne weist darauf hin, dass das Produkt am Ende seiner Nutzlebensdauer von anderen Abfällen getrennt entsorgt werden muss. Am Ende der Lebensdauer dieses Geräts werden Entsorgung und Wiederverwertung vom Hersteller orga- nisiert und durchgeführt. Zur Entsorgung dieses Geräts hat der Betreiber sich daher mit dem Hersteller in Verbindung zu setzen und das Verfahren einzuhalten, das dieser für die separate Sammlung der Altgeräte ein- gerichtet hat. Die ordnungsgemäße Sammlung für die spätere Zuführung des Altgeräts zur Wiederverwertung, zur Aufbereitung und zur umweltverträglichen Entsorgung trägt dazu bei, mögliche schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden und begünstigt die Wiederverwertung bzw. das Recycling der Mate- rialien, aus denen das Gerät besteht. Widerrechtliche Entsorgung des Produkts durch den Besitzer wird nach geltendem Recht verwaltungsrechtlich verfolgt. AußerbetriebnahmeundVerschrottungdesGerätsmüssendurchqualiziertesFach- personal erfolgen. Abfallentsorgung Während des Betriebs und der Wartung ist dafür zu sorgen, dass keine Schadstoffe (Öle, Fette, usw.) in die Umwelt gelangen. Die Entsorgung muss nach Inhaltsstoffen getrennt und gemäß den hierzu geltenden Bestimmungen erfolgen. Widerrechtliche Abfallentsorgung wird entsprechend den Gesetzen des Landes bestraft, in dem der Verstoß festgestellt wird.04/2022 - Ed 4 - Cod. n°187974 GAS GAZ GÁS STOVE OPERATING INSTRUCTIONS EN- 2 -
