BEDIENUNGSANLEITUNG BIH-1500 MSW

Parameter	Werte
Produktname	INDUKTIONSHEIZGERÄT
Modell	MSW-BHH-1500
Nennspannung [V-] / Frequenz [Hz]	230/50
Nennleistung [W]	1500
Schutzklasse	II
Schutzart IP	IPX0
Abmessungen [Breite x Tiefe x Höhe, mm]	110 x 296 x 167,5
Gewicht [kg]	2,4
Eingangsstrom [A]	7
Anwendungstemperatur [oC]	20 - 60
Heizolemente	1xΦ20 mm Rohrwendel, 1xΦ26 mm Rohrwendel, 1xΦ42 mm Rohrwendel 1x100 cm für Lager, 1xΦ3 mm Hachspuls, 1xΦ3 U-formige Spule
Isolationsklasse	E
Arbeitsmodus	S3 - 5 min.

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe für eine sichere und zuverlässige Nutzung gedacht. Das Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung moderner Technologien und Komponenten sowie unter Wahrung der höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU DURCHGELESEN UND VERSTANDEN WERDEN.

Um eine lange Lebensdauer und zuverlässige Arbeit des Gerätes zu gewährleisten, soll für die richtige Bedienung und Wartung gemäß Hinweisen in dieser Bedienungsanleitung gesorgt werden. Die in dieser Bedienungsanleitung enthaltenen technischen Daten und Leistungsverzeichnisse sind aktuell. Der Hersteller behält sich das Recht vor. Änderungen in Zusammenhang mit der Qualitätssteigerung vorzunehmen.

ERLÄUTERUNG DER SYMBOLE

CE Das Produkt erfüllt die geltenden Sicherheitsnormen.
Gebrauchsanweisung beachten.
Recyclingprodukt ACHTUNG!, WARNUNG! oder HINWEIS!, um auf bestimmte Umstände aufmerksam zu machen (allgemeines Wamzeichen).
Augenschutz benutzen.

Staubschutz benutzen (Schulz der Alemwege).
Handschutz benutzen.
ACHTUNG! Warnung vor elektrischer Spannung!
Gerat der Schutzklasse II mit Doppelisolierung.
ACHTUNG! Heße Fläche. Verbrennungsgefahr!
Während des Betriebs erzeugt das Gerät ein elektromagneticsches Feld, das zu Fehlfunktionen von medizinischen implantaten, z. B. Horzschrittmachern usw. führen kann.

ACHTUNGI Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Ausschen des Produkts abweichen.

1. NUTZUNGSSICHERHEIT

ACHTUNGI Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischen Schlägen. Feuer und/oder schweren Verletzungen bis hin zum Tod führen.

Die Begriffe "Gera" oder "Produkt" in den Wannungen und Beschreibung des Handbuchs beziehen sich auf INDUKTIONSHEIZGERÄT.

2.1. ELEKTRISCHE SICHERHEIT
a) Der Gerätestecker muss mit der Steckdose kompatibel sein. Ändern Sie den Stocker in keiner Weise. Originalstecker und passende Steckdosen vermindern das Risiko eines elektrischen Schlags.
b) Berühren Sie das Gerät nicht mit nassen oder feuchten Händen
c) Verwenden Sie das Kabel nicht in unsachgemäßer Weise. Verwenden Sie es niemals zum Tragen des Geräts oder zum Herausziehen des Stockers. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder geschweißte Kabel erhöhen das Risiko eines elektrischen Schlags.
d) Wenn sich die Verwendung des Geräts in feuchter Umgebung nicht verhindern lässt, verwenden Sie einen Fehlerstromschutzschalter (RCD). Mit einem RCD verringert sich das Risiko eines elektrischen Schlags.
e) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
f) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
g) ACHTUNG LEBENSGEFAHRI Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.

h) Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit oder in unmittelbarer Nähe von Wasserbehältern!

i) Lassen Sie das Gerät nicht nass werden. Gefahr eines elektrischen Schlags!

2.2. SICHERHEIT AM ARBEITSPLATZ

a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Handeln Sie vorausschauend, beobachten Sie, was getan wird, und nutzen Sie ihren gesunden Menschenverstand bei der Verwendung des Gerätes.

b) Benutzen Sie das Gerät nicht in explosionsgefährdeten Berichen, zum Beispiel in Gegenwart von brennbaren Hüssigkeiten, Gasen oder Staub. Geräte können unter Umstanden Funken erzeugen, welche Staub oder Dämpfe entzünden können.

c) Im Falle eines Schadens oder einer Störung sollte das Gerät sofort ausgeschaltet und dies einer autorisierten Person gemeldet werden.

d) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Service des Herstellers.

c) Reparaturen dürfen nur vom Service des Herstellers durchgeführt werden. Fuhren Sie keine Reparaturen auf eigene Faust durch!

f) Zum Löschen des Gerätes bei Brand oder Feuer, nur Pulverfeuerloscher oder Kohlendioxidloscher (CO _2 ) verwenden.

g) Halten Sie Kinder und Unbefugte fem; Unachtsamkeit kann zum Vorlust der Kontrolle über das Gerät führen.

h) Verwenden Sie das Gerät in einem gut belüfteten Bereich.

i) Während des Betriebs produziert das Gerät Staub und Schmutz. Schützen Sie unbeteiligte Personen vor schädlichen Auswirkungen.

j) Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte das Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit ausgehandigt werden.

k) Verpackungselemente und kleine Montageteile außerhalb der Reichweite von Kindern aufbewahren.

l) Halten Sie das Gerät von Kindern und Tieren fern. m) Im Laufe der Nutzung dieses Werkzeugs einschließlich anderer Werkzeuge soll man sich nach übrigen Betriebsanweisungen richten.

HINWEIS! Kinder und Unbeteiligte müssen bei der Arbeit mit diesem Gerät gesichert werden.

2.3. PERSÖNLICHE SICHERHEIT

a) Es ist nicht gestattet, das Gerät im Zustand der Ermüdung, Krankheit, unter Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, wenn das die Fähigkeit das Gerät zu bedienen, einschänkt

b) Die Maschine darf nur durch entsprechend geschulte, zur Bedienung geeignete und physisch gesunde Personen bedient werden, die die vorliegende Anleitung gelesen haben und die Arbeitsschutzanforderungen kennen.

c) Die Maschine darf nicht von Kindem oder Personen mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten oder ohne entsprechende Erfahrung und entsprechendes Wissen bedient werden. Dies ist nur unter Aufsicht einer für die Sicherheit zuständigen Person und nach einer Einweisung in die Bedienung der Maschine gestattet.

d) Seien Sie aufmerksam und verwenden Sie Ihren gesunden Menschenverstand beim Betreiben des Gerätes. Ein Moment der Unaufmerksamkeit während der Arbeit kann zu schweren Verletzungen führen.

e) Benutzen Sie eine persönliche Schutzausrüstung, die den in Punkt 1 der Symbolerläuterungen vorgegebenen Maßgaben entspricht. Die Verwendung einer geeigneten und zertifizierten Schutzausrüstung vertragert das Verletzungsrisiko.

1) Überschätzen Sie Ihre Fähigkeiten nicht. Sorgen Sie für einen sicheren Stand während der Arbeit. Dies gibt Ihnen eine bessere Kontrolle über das Gerät im Falle unenwarteter Situationen.

g) Das Gerät ist kein Spielzeug. Kinder sollten in der Nähe des Geräts unter Aufsicht stehen, um Unfälle zu vermeiden.

2.4. SICHERE ANWENDUNG DES GERÄTS a) Benutzen Sie das Gerät nicht, wenn der EIN-/AUS- Schalter nicht ordnungsgemäß funktioniert. Geräte, die nicht über den Schalter gesteuert werden können, sind gefährlich und müssen repariert werden.

b) Trennen Sie das Gerät vom Stromnetz, bevor Sie Zubehör einstellen, auswechseln oder wenn Sie das Gerät nicht mehr verwenden. Dies verringert das Risiko einer versehentlichen Inbetriebnahme.

c) Nicht verwendete Werkzeuge sind außerhalb der Reichweite von Kindern sowie von Personen aufzubewahren, welche weder das Gerät noch die Anleitung kennen. In den Händen unerfahrener Personen können diese Gerate eine Gefahr darstellen.

Halten Sie das Gerät stets in einem einwandfreien Zustand. Prufen Sie vor jeder Inbetriebnahme, ob am Gerät und seinen beweglichen Teilen Schäden vorliegen (defekte Komponenten oder andere Faktoren, die den sicheren Betrieb der Maschine beeinträchtigen könnten). Im Falle eines Schadens muss das Gerät vor Gebrauch in Reparatur gegeben werden.

e) Halten Sie das Gerät außerhalb der Reichweite von Kindern.

f) Reparatur und Wartung von Geraten dürfen nur von qualifiziertem Fachpersonal und mit Originalersatzteilen durchgeführt werden. Nur so wird die Sicherheit während der Nutzung gewährleistet.

gi Um die Funktionsfähigkeit des Gerätes zu gewährleisten, dürfen die werksmäßig montierten Abdeckungen oder Schrauben nicht entfernt werden.

h) Beachten Sie bei Transport zwischen Lager und Bestimmungsort und Handhabung des Gerätes die Grundsätze für Gesundheits und Arbeitsschutz des Landes, in dem das Gerät verwendet wird.

i) Lassen Sie dieses Gerät während des Betriebs nicht unbeaufsichtigt.

j) Bearboiten Sie nie zwei Elemente gleichzeitig.

k) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durch eine erwachsene Person durchgeführt werden..

1) Es ist untersagt, in den Aufbau des Geräts einzugreifen, um seine Parameter oder Konstruktion zu ändern.

m) Geräte von Feuer und Wärmequellen fernhalten. n) Die Ventilationsöffnungen dürfen nicht verdeckt werden!

ACHTUNG! Trotz der sicheren Konstruktion des Gerätes, der ausreichenden Schutzmaßnahmen und der Verwendung zusätzlicher Sicherheitselemente für den Benutzer besteht dennoch ein geringes Unfall- oder Verletzungsrisiko bei der Arbeit mit dem Gerät. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand watten zu lassen.

1. NUTZUNGSBEDINGUNGEN Das Produkt soll helfen, festsitzende Schrauben, Muttern oder ähnliche Metallelemente mit magnetischen Eigenschaften zu lösen.

Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

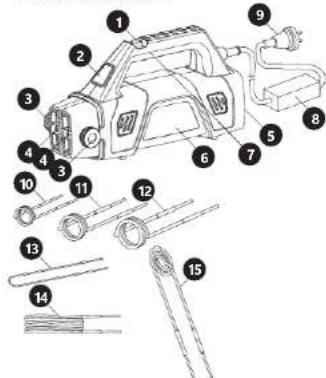

3.1. GERÄTEBESCHREIBUNG

1. Einschalter des Heizgeräts

2. LED-Beleuchtung

3. Verriegelungsknöpfe für Heizspitzen

4. Befestigungslöcher der Heizungsspitze

5. Luftungsöffnungen

6. Gehause

7. Grift

8. Interferenzfilter

9. Stromversorgungssterker

10 Heizspitze - 20 mm Spule

1. Heizspitze - 26 mm Spule

2. Heizspitze - 32 mm Spule

3. Heizspitze - „U“-Form

4. Heizspitze für Lage

5. Flache hitzsnitte

6. Haché Herzspitz

3.2. VORBEREITUNG ZUR VERWENDUNG

ARBEITSPLATZ DES GERATES:

verwenden Sie das Gerät nicht bei Umgebungstemperaturen über den Bereich 20 - 60°C und einer relativen Luftfeuchtigkeit über 95 %. Halten Sie das Gerät von heißen Flachen fem. Das Gerät sollte immer außerhalb der Reichweite von Kindern und Personen mit eingeschränkten

geistigen, sensorischen und psychischen Fähigkeiten verwendet werden. Stellen Sie sicher, dass der Netzstecker jederzeit zuganglich und nicht verdeckt ist Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Produktschild entspricht.

AUFBAU DES GERÂTES

Losen Sie die Verriegelungsknöpe (3) der Heizspitzen, setzen Sie dann die für die Aufgabe geeignete Heizspitze (10-15) in die Befestigungslächer (4) ein und ziehen Sie die Verriegelungsknöpe wieder fest. Nachdem Sie sich vergewissert haben, dass die Heizspitze sicher im Gerät befestigt ist, schließen Sie das Gerät an die Stromversorgung an (oder Gerätelfüfter beginnt zu laufen).

Entfernen Sie die Spitze in umgekehrter Renentfolge. HINWEIS: Niemals eine heiße Spitze entfernen. Lassen Sie das Gerät an der Stromversorgung angeschlossen (Lüfter lauft), bis der Lüfter nicht mehr lauft, d. h. das Gerät vollständig abgekühlt ist (ca. 5 Minuten). Trennen Sie das Gerät erst dann von der Stromversorgung.

Verwendung des Geräls bei Stromversorgung durch einen Generator oder Wechselrichter.

Einige Generatoren, insbesondere solche mit einer Leistung von 4 kW oder weniger, sind instabil und können kurzzeitig eine zu hohe Spannung (260 V) erzeugen, was zu einer Beschädigung des Geräts führen kann.

Wenn Sie mit einem Wechselrichter, DC/DC-Wandler (Konverter) arbeiten, stellen Sie sicher, dass es sich um 3 kW oder leistungsstarkere Sinus Wechselrichter handelt.

3.3. ARBEIT MIT DEM GERÄT

3.3.1 FUNKTIONSPRINZIP

Das Gerät funktioniert nach dem Prinzip der elektromagnetischen Induktion. Die Heizsoitze erzeugt ein hochfrequentes magnetisches Wechselfeld. Dieses Feld durchdringt das Metall und eine leitende Oberfläche (z. B. eine festgefressene Mutter) erzeugt nach dem Skin-Effekt einen Strom, der elektrische Energie in Wärmeenergie umwandelt. Durch Drücken des Einschafter des Heizgerats wird das Magnetfeld ausgelost und geschlossen.

3.3.2. HEIZEN

Legen Sie die Heizspitze an das zu erwärrende Element an, drücken Sie den Einschalter des Heizgeräts (1), die LED-Beleuchtung (2) leuchtet auf und zeigt den Beginn der Erwärmung an. Wenn das Gerät ausreichend aufgeheizt ist, lassen Sie den Einschalter des Heizgeräts (1) los. Die LED-Beleuchtung (2) erlichtet und das Gerät hört auf zu heizen, aber der eingebaute Lüfter lauft weiter, um das Gerät zu kühlen. Stellen Sie das Gerät an einen sicheren, stabilien und feuerfesten Ort. Warten Sie mindestens 5 Minuten, bis der Lüfter abgekühlt ist (ausschalten), bevor Sie das Gerät (Stecker) vom Stromnetz tronnen.

VORSICHT: Berühren Sie während oder unmittelbar nach dem Erhitzen keine Körperteile und bringen Sie die Heizspitze nicht in die Nähe des Körpers es besteht die Gefahr schwerer Verbrennungen!

Heizen mit der Heizspule

Heizspulen (10-12) sind zum Erwärmen von Schrauben, Muttem, Klammern, zum Entfernen von Dichtungen, festgefressenen Turscharmieren, Schrauben in Auspuffkrummern, Laderäumen und Ladeflächen von Lieferwagen oder Lastwagen, Lambdasonden usw. bestimmt Um die Lebensdauer der Heizspule zu verlängern, erhitzen Sie das Element nur so weit, dass es herausgenommen werden kann. Vermeiden Sie eine Übermittung des

Elements, da die Temperatur die Isolierung der Heizspule durchbrennen kann. In der Regel ist es nicht erforderlich, das Element bis zur Rotglut zu erhützen, es genügen zu Beginn einige Sekunden des Erhitzens. Beim Aufheizen sollte die Spule nicht mit dem Heizelement in Berührung kommen – halten Sie einen Abstand von ca. 3-4 mm zwischen ihnen ein.

- Heizon mit „U“-formiger Heizspitze Die „U“-Heizspitze (13) ist universell einsetzbar und kann auch gelormt werden, z. B. für die Reparatur von Dellen in Metall. Formen Sie sie dazu wie in der folgenden Abbildung gezeigt

(siehe folgende Abbildungen) Mit der so geformten Spitze kleine kräisfornige Bewegungen 12-25 mm über der Delle ausführen, wobei man sich almählich der Delle nähert, aber außerhalb der „Krone“ der Delle. Wenn sich die Delle zu verkleinern beginnt, bewegen Sie die Spitze schnell von der Delle weg und kühlen Sie sie sofort, indem Sie ein feuchttes Tuch auf die Delle legen. Wenn sich die Delle „einsaugt“, dann ist die „Krone“ erhitzt oder der Abstand zur Dellonkrone ist nicht ausreichend. Wiedorholen Sie das Ausbeulverfahren, bis Sie ein zufriedenstellendes Ergebnis erzielen.

A 1 2 1 C B D 1

A. Querschnittsansicht der zu reparierenden Oberfläche B. Ansicht der zu reparierenden Oberfläche von oben C. Ausschnitt eines Metallblebs

D. Arbeitsrichtung mit der Heizspitze zur Innenseite der Delle

1. Krone
2. Delienentfemer

ACHTUNG: Das Entfernen von Dellen ist ein Vorgang, der Fingerspitzengefühl und Erfahrung erfordert, da eine unsachsgemäße Anwendung zu schwerwiegenderen Schäden an der zu bearbeitenden Oberfläche führen kann – wenn Rauch aus der zu reparierenden Stelle aufsteigt entstchen Blasen auf dem Lack. Zu bedenken ist auch, dass helle Farben durch zu starke Erwärmung schneller vergliben können als dunkle Farben. Außerdem kann nicht jede Delle mit der oben genannten Methode entfernt werden.

- Heizen mit der Lagerheizspitze Die Lagerheizspitze (14) kann nicht nur zum Lösen von Lagern aus dem Achsgehäuse verwendet werden, sondern auch zum Lösen von festsitzenden Lambdasonden, Bolzen oder Lenkstangenköpfen.

Um ein Bauteil auszudehnen, um ein anderes, blockiertes Bauteil daraus zu entfernen, wird eine Spitze des Lagerhelzgerätes am Gerät befestigt, dann wird das Heizgerät mindestens dreimal um das zu erwärrende Bauteil gewickelt je mehr Windungen, ostro schneller heißt es) und die andere Spitze des Heizgerätes am Gerät befestigt. Erhitzen Sie das Bauteil, bis es sich lösen lässt. Lösen Sie die beiden Befestigungen der Spitze und lösen Sie sie vom Gerät. Nehmen Sie dann das erhitzte Bauteil mit der umwickelten Spitze sehr vorsichtig heraus und entfernen Sie es erst, wenn es vollständig abgekühlt ist.

- Heizen mit der flächen Heizspitze Diese Art von Heizspitze eignet sich zum Entfernen von Aufklebem, Grafikon, Fumicron, Emblomen, kleinen Leisten und auch aufgeklebten Sprossen. Um die oben genannten Teile zu entfernen, halten Sie die Heizspitze für ein paar Sekunden an ein Ende des zu entfernen Elements, gerade genug, um es zu erfassen und abzulösen. Wiederholen Sie diesen Vorgang, indem Sie sich nach und nach zum anderen Ende des Elements vorarbeiten, bis dieser vollständig entfernt ist. ACHTUNG: Dieser Vorgang erfordert Fingerspitzengefühl und Erfahrung, da bei unsachgemäßer Handhabung nicht nur das Element, sondern auch die Lackierung beschädigt werden kann.

3.3.3. PROBLEMLÖSUNGEN

Problem	Mögliche Ursache	Lösung
Während des Heizens mit einer Betriebszeit von weniger als 5 Minuten (ab dem Drücken des Einschalter des Heizgrats) leuchtet die LED Lampe nicht mehr durchgehend, sondern beginnt zu blinken.	Der Wärme-schutz wurde ausgelöst (das Heizgerät wurde abgeschaltet).	Warten Sie mindestens einige Minuten, bevor Sie den Einschalter des Heizgrats er neur, beätigten wenn das Gerät ausrechteh durchgeführt ist leuchtet die LED-Lampe nach dieser Zeit kontinuierlich, wenn der Einschalter des Heizgerats cmout beträgt wird.
Reim Erhitzen mit der Heizspule tritt Rauch aus ihr aus.	Dies ist normal und kein Defekt des Geräts.
Nach 3 Minuten Dauerbetrieb (ab Drücken des Einschalters des Heizgrats) hölzt das Gerät nicht mehr.	Der Wärme-schutz wurde ausgelöst (das Heizgerät wurde abgeschaltet).	Lassen Sie den Einschalter des Heizgrats los und drücken. Sie ihn nach ein paar Sekunden cmout, um weiterzuerboiten.

Nach dem Geldauch schalt sich die außere Schicht der Heizspitze großflächig ab.

Abnutzung der Heizspitze.

Normaler Abnutzungsprozess eines Verbrauchsartikels - durch einen neuen, funktionierenden Artikel ersetzen.

3.4. REINIGUNG UND WARTUNG

a) Vor jeder Reinigung und Einstellung, dem Austausch von Zubehor oder wenn das Gerät nicht benutzt wird, muss das Gerät vollständig alköhlen. Warten Sie ab, bis die roterenden Elemente stehen bleiben. b) Verwenden Sie zur Reinigung der Oberfläche ausschließlich Mittel ohne ärzende Inhaltsstoffe (handelsübliche, milde Innenraumreiniger für Fahrzeuge empfohlen).

c) Lassen Sie nach jeder Reinigung alle Teile gut

trocknen, bevor das Gerät erneut verwendet wird. d) Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützern Ort auf.

e) Es ist verboten, das Gerät mit einem Wasserstrahl zu

bespruhen oder in Wasser zu tauchen. Es darf kein Wasser über die Belüftungsöffnungen am Gehäuse ins Innore des Geräts gelangen. Die Belüftungsöffnungen sind mit Pinsel und Druckluft zu reinigen. In Hinblick auf technische Effizienz und zur Vorbeugung vor Schäden sollte das Gerät regelmäßig überprüft werden.

i) Benutzen Sie einen weichen Lappen zur Reinigung. j) Zum Reinigen darf man keine scharfen und/oder Metallgogenstände (z.B. Drahtbürste oder Metallspachtel) benutzen, weil diese die Oberfläche des Materials, aus dem das Gerät hergestellt ist, beschädigen können.

k) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen. Medizinische Geräte, Verdünner, Kraftstoff, Öle oder andere Chemikalien können das Gerät beschädigen.

ENTSORGUNG GEBRAUCHTER GERÄTE

Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei entsprechenden Sammel- und Recyclinghofen für Elektro- und Elektronikgerate ab. Überprüfen Sie das Symbol auf dem Produkt der Boisierungsanleitung und der Verpackung. Die bei der Konstruktion des Gerates verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Mit der Entscheidung für das Recycling leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt. Wenden Sie sich an die ähnlichen Behörden, um Informationen über ihre lokale Recyclinganlagen zu erhalten.

MONTAGEZEICHNUNG

ACHTUNG: Die Explosionszeichnungen von diesem Produkt befinden sich auf den letzten Seiten der Bedienungsanleitung S. 38.

Nummer	Beschreibung
1	Heizspitze
2	Verriegelung
3	Holzkopf
4	LED-Beleuchtung
5	Einschalter des Heizgeräts
6	Gehäuse
7	Netzkabel
8	Hauptplatine des Geräts
9	Lüfter
10	Gehäuseschrauben
11	Drosselhahn
12	Gehäuse des Interferenzfilters
13	Hauptplatine des filters
14	Netzstecker

TECHNISCHE DATEN

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
