INSTRUKCJA OBSŁUGI BIH-1500 MSW

Opis parametru	Wartość parametru
Nazwa produktu	INDUKCYINAGRZANKA DO ŚRUB
Model	MSW-BIH-1500
Napięcie zasiłania [V-] /Częstudiwość [Hz]	230/50
Mac znamionowa [W]	1500
Klasa ochronności	II
Klasa ochrony IP	IPXO
Wymiary (Szerokośćx Głębokość x Wysokośćmm)	110 x 296 x 167,5
Ciężar ikgi	2,4
Prąd wejściowy [A]	7
Temperatura stosowania[°C]	-20 - 60
Grzelki	1xΦ20mccewkowa rurkowa,1x Φ26mccewkowa rurkowa,1x Φ32mccewkowa rurkowa,1x 100 cm do lozysk,1x Φ3 mmczewkowa płaska,1x Φ3cewkowa w kształcie , U*
Klasa izolacji	E
Cydl pracy	S3 - 5 min.

1. OGÓLNY OPIS

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawocnym użytkowaniu. Produkt jest zaprojektowany i wykonany scisle według wskazan technicznych przy uzyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawiołową obstuge oraz konserwacje zgodnie ze wskazówkami zawartymi w tej instrukcji. Danc techniczne i specyfikacje zawarto w tej instrukcji obsługi sa aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyżsenicm jakości. Umzględniają postop techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zdubowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najznieszego poziomu.

OBJAŚNIENIE SYMBOLI

Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.

Przed uzyciem należy zapoznać się z instrukcja.

Produkt podlegający recyklingowi.

LWAGAI lub OSTRZEŻENIE lub PAMIĘTAJI opisująca daną sytuację (ogólny znak ostrzegawczy).

Zalożyć okulary ochronne.

Stosować maskę przeciwpytową (ochrona dróg oddechowych).

Stocowac rekawice ochronne.

UWAGA! Ostrzezenie przed porazeniem prądem elektrycznym!

Urządzenia II klasy ochronności z izolacja podwójna.

UWAGA! Gorąca powierzchnia może spowodować oparzenia!

W trakcie pracy urządzenie wytwarza wokół siebie pole elektromagnetyczne, które może powodować błędne działanie mecycznych implantów ią, rozruszników serca itp.

UWAGAI Ilustracje w niniejszej instrukcji obsługi mają charakter pogladowy i w niektórych szczegółach mogą różnic się od rzeczywistego wyglądu produktu.

1. BEZPIECZEŃSTWO UŻYTKOWANIA

UWAGAI Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niczastosowanie się do ostrzezeń i instrukcji może spowodować porazenie pradem, pozar i/lub ciezkie obrażenia ciała lub śmierć.

Termin „urzadzenie” lub „produkt” w ostrzczeniach i w opisie instrukcji odnosi się do INDUKCY/NA GRZALKA DO ŚRUB.

2.1. BEZPIECZEŃSTWO ELEKTRYCZNE

al Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądcm.

b) Nie wolno dotykać urządzenia mokrymi lub wiląctnymi rekoma.

c) Nie nalczy używać przowodu w sposób niewłaściwy. Ningóy nie używać go do przeszenia urządzenia lub do wyciaganie wtyczki z gniażola. Jrzymać przewód z daia od źródci ciepła, olju, ostych krawodzi lub ruchomych Yemen. Uszkodzone lub poplatane przewody zwiększają ryzyko porażenia prądem. d) Jeśli nie można uniknać używania urządzenia w środowisku wilgotnym, nalczy stosować wyłącznik różnicowo pradowy (RCD). Uzywanie RCD zmniejsza ryzyko porażenia prądem.

c) Zabrania sie używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinion być wymicniony przez wykwalifikowanego elektryka lub serwis producenta

f) Aby uniknąć porazzenia pradem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynic. Nie wolno używać urządzenia na mokrych powierzchniach.

g) UWAGA – ZAGROZENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.

h) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim poblizu zbiomików z woda!

i) Nie wolno dopuszczac do zamoczenia urządzenia. Ryzyko porażenia prądem!

2.2. BEZPIECZEŃSTWO W MIEJSCU PRACY

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub zle oświetlenie może prowadzić do wypacków. Należy być przewidującym, obserwować co się robi i zachowywać rozządek podczas używania urządzenia.

b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarzają iskry, mogące zapalić pył lub opary.

c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwocznie wyłączyć i zgłosić to do osoby uprawnionej.

d) W razie watpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.

c) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

fi W przypadku zaprószenia ognia lub pozaru, do gaszenia urządzenia pod napieciem nalczy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).

g) Na stanowisku pracy nie moga przebywać dzieci ani osoby nicupoważnione. (Nicuwaga może spowodować utrate kontroli nad urządzeniem.)

h) Urządzenie używać w dobrze wentylowanej przestrzycni.

i) Podczas pracy urządzeniem wytwarza się pył oraz odlamki, zabezpieczyć osoby postronne przed ich szkodliwym działaniem.

j) Zachować instrukcję użytkowania w celu jej późniejszego uzycia. W razie, gdyby urządzenie miao zostać przekazane osobom trzecim, to wraz z nim nalczy przekazać również instrukcie użytkowania.

k) Elementy opakowania oraz drobne elementy montazowe należy przechowywać w miejscu niedostępnym dla dzieci

1) Urzadzenie trzymać z dala od dzieci i zwierzat.

m) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

PAMIĘTAĆ! należy chronić dzieci 1 inne osoby postronne podczas pracy urządzeniem.

2.3. BEZPIECZEŃSTWO OSOBISTE

a) Niedozwołone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub lków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.

b) Maszynę mogą obsługować osoby sprawne fizycznie, zdolne do jej obsługi i odpowiednio wyszkołone, które zapoznały się z niniejszą instrukcja oraz zostały przeszkolone w zakresie bezpieczeństwa i higiery pracy.

c) Maszyna nie jest przeznaczona do tego, by była użytkowana przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doswiadczenia i/łub wiedzy, chyba że są one

nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługować maszynę.

d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.

e) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punktice 1 objaśnienia symboli. Stosowanie odpowiednich, atestowanych środków ochrony osobiste zmniejsza ryzyko doznania urazu.

f) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.

g) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. BEZPIECZNE STOSOWANIE URZADZENIA

a) Nie należy używać urządzenia, jeśli przełącznik ON/ OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i musza zostać naprawione.

b) Przed przystąpieniem do regulacji, wymiany osprzętu lub ocłożeniem narzędzia należy wyciągnąć wtyczkę z gniazda. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.

c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznajacych urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.

ci) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdozać przed każda praća czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi ięckniecia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzeniaą. W przypadku uszkodzenia, oddać urządzenie do naprawy przed uzyciem.

e) Urządzenie należy chronić przed dziećmi. f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy uzyciu wyłącznie oryginalnych części zamiennych. Zapewmi to bezpieczeństwo użytkowania.

g) Aby zapewnić zaprojektowana integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osion lub odkręcać śrub.

h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania, należy uwzględnić zasaćy bezpieczeństwa i higieny pracy przy recznych pracach transportowych obowiazujących w kraju, w którym urządzenia są użytkowane.

i) Nie należy pozostawiać włączonego urządzenia bez nadzoru.

j) Nie wolno obrabiać dwóch przedmiotów jednocześnie. k) Urządzenie nie jest zabawka. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

1) Zabrania się ingenowania w konstrukcję urządzenia oelem zmiany jego parametrów lub budowy.

m) Irzymać urządzenia z dala od źródeł ognia i ciepła. n) Nie wolno zaslaniać otworów wentylacyjnych urządzenia!

UWAGA! Pomimo iz urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewietkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy urządzeniem. Zaleca się zachowanie ostrożności i rozasądku podczas jego użytkowania.

1. ZASADY UŻYTKOWANIA

Blokada parkingowa składana służy do zabezpieczenia miejsca parkingowego. Uniemożliwia zajmowanie miejsca parkingowego nieupoważnionym samochodom.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

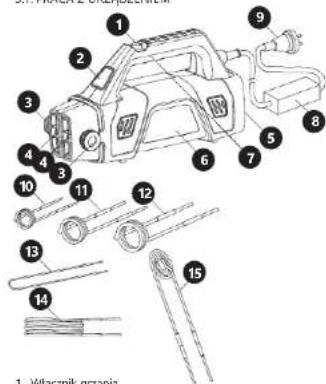

3.1. PRACA Z URZADZENIEM

1. Włącznik orzania 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1. Włącznik grzania

2. Podświetlenic LED

3. Pokrętła blokady końcówki grzewczej

4. Otwory montażowe końcówki grzewczej

5. Otwory wentylacvine

6. Obudowa

7. Uchwyt

8. Filtr przeciwzakłócniowy

9. Wtyczka zasilania

10. Koricówka grzewcza – cewka 20 mm

11. Końcówka grzewsza – cewka 26 mm

12. Końcówka grzwcza — cswka 32 mm

13. Karcówka czewcza - kształt,

14. Końcówka przewcza do Inżysk

15. Końcówka grzewcza płaska

3.2. PRZYGOTOWANIE DO PRACY

UMIEISCOWIENIE URZADZENIA

Temperatura otoczenia nie może przekraczać 20 - 60°C a wilgotność względna nie powinna przekraczać 95%.

Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować poza zasięgiem dzieci oraz osób o ograniczonych funkcjacji

psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej:

MONTAZ URZADZENIA

Poluzować pokrętła blokady końcówki grzewczej (3), następnie wsunąć w otwory montażowe (4) odpowiednio dobraną do denego zadania końcówkę (10-15) i na koniec z powrotem dokręcić pokrętła blokady. Po upewnieniu się, ze dana końcówka grzewcza jest pewnie zamocowana w urządzeniu, podłączyć je do źródła zasilania (wentylator urządzenia zacznie pracować).

Demontaż końcówki w odwrotnej kolejności.

UWAGA: nigdy nie domontować nagrzanej końcówki. Pozostawić urządzenie podłączone do gniazda zasilania (wentylator pracuje), aż wentylator przestanie dziełać t. całkowicie schłodzi urządzenie (ok. 5 minut). Dopiero wtedy odkaczyć je od zasilania.

Uzywanie urządzenia przy zasilaniu z generatora lub invertera:

Niektóre generatory, szczególnie o mocy 4kW lub mniejszej, sa niestabilne i mogą wytworzyć momentalnie zbyt duże napięcie (260V), co może skutkować uszkodzeniem urządzenia.

W przypadku pracy z inwerterem, przetwomicą (konwerterem) DC/DC należy upewnić się, ze są to 3 kW lub mocniejsze inwertery sinusoidalne.

3.3. PRACA Z URZADZENIEM

3.3.1 ZASADA DZIAŁANIA

Urządzenia działa na zasadzie indukcji elektromagnetycznej. Końcówka grzewcza generuje zmienne pole magnetyczne o wysokiej częstotliwości. To pole przechodzi przez metal, zaś powierzchnia przewodząca (np: zapieczona nakrętka) generuje prąd na zasadzie naskórkowości, co przekształca energię elektryczna w energie cieplna. Naciśnieć włącznika grzania wyzwala i zamyka pole magnetyczne.

3.3.2 PODGRZEWANIE

Przyłożyć końcówkę grzewcza do danego elementu, który ma być podgrzany, następnie wcisnąć włącznik grzania (1), podświerżenie LED (2) wąt powiące na oszawa zawazania.

podświetlenie LED (2) się zawlicło, co oznacza rozpoczęcie nagrzewania. Po wystarczającym podgraniu elementu popuścik włądcznik grzania (1), a podświetlenie LED (2) się wyłączy i urządzenie przestanie grać, lecz wbudowany wentylator będzie pracować dalej studzę urządzone. Oclożyć urządzenie w powne, stabilne i ognioocolpome miejsce. Przed oclączeniem urządzenia (wtyczki od zrośda zasilania odczość przynajmniej 5 minut, aby wentylator wyszudzićje (wyłączyt się).

UWAGA: nigóy nie dotykać zadna częścią ciała ani nie zblizać do ciała końcówki grzewczej w trakcie podgrzewania lub zaraz po jego zakończeniu – ryzyko poważnych oparzeń!

• Podgrzewanie za pomocą cewki grzewczej

Cewki grzewcze (10-12) przeznaczone sa do podgrzewania śrub, nakrętek, spinek, usuwania uszczelnień, zapieczonych zawiałów drzwi, śrub w kolektorach wydechowych, ładowniach i pakach aut dostawczych lub ciężarowych, sond lambda ito.

Aloy przedłużyć żywotność cewki grzewczej, należy podgrzewać element na tyle, by tylko dało się go zdemontować, unikać nadmiernego nagrzowania elementu, gdyż jego temperatura może doprowadzić do wypalenia

izolacji cewki grzewczej. Zazwyczaj nie ma potrzeby nagrzewania elementu do czerwoności, wystarczy na początek rapłem kilka sekund podgrzewania lub parę kilkusekundowych prób. Podczas nagrzewania cewka nie powinna stykać się z podgrzewanym elementem – utrzymywać dystans ok. 3-4 mm pomiędzy nimi.

- Podgrzewanie za pomocą końcówki w kształcie „U“ Końcówka grzewcza „U“ (13) ma uniwersalne zastosowanie, a ponadło można formować jej kształt np. do wykorzystania przy naprawie wgnieceń w metalu. W tym celu nadać jej kształt jak na poniższym obrazku.

(patz nizpiszte obrazki) Tak uformowana końcówka wykonywać małe, koliste ruchy 12-25 mm nad wgniemećen, stopnieczo zbilizające są do wgniecnia, lecz po zermętrznej stronie „korony” wgniecnia. W przypadku, gdy wgniecenie zacznie maleć, należy szybko odsunać końcówkę z dala od wgniecnia i niezwożcnie schłodzić je przykładając do niego wilgotną ślereżecke. Kiedy wgniecnie się „wysa”, wtedy grzana jest „korona” lub ocległość od korony wgniecnia jest niewystarczająca. Procedur usuwania wgniecnia nieczy powtarzą az do uzyskanie satysfakcjonującego cfoku.

A. Widok naprawianej powierzchni w przekroju

B. Widok naprawianej powierzchni z góry

C. Wycinek arkusza blachy

D. Kierunek pracy końcowka grzewcza do wnętrza

wgniecenia

1. Korona
2. Środek wgniocenia

UWAGA: usuwenie wgnieceń to proces wymagający wyczucia i doświadczenia, gożyz niecumiejctne stosowanie może doprowadzić do powazniejszego uszkodzenia obrabiancji powierzchni w przypadku, goży z naprawianego miejsca zacznie się wydobywać dym, na lakierze zaczną pojawłać się baleb. Nalczy także mieć na uwadze, iz lakiery jasne od nadmiemcje podgrzewania mogą pożółknąć szybciej niż lakiery ciomne. Ponato wszystko nie każde wgniccenio da się usunąć wyżej przybliżona metoda.

- Podgrzewanie końcówka do tożysk

Końcówkę grzowczą do łozysk (14) można wykorzystać nie tylko do uwalniania łozysk z obudowy osi, lecz także zapieczonych sond lambda, sworzni, czy końcówek drążków kierowniczych,

Aby roszyszary dany element celum usniecia z niego innego, zablokowanego elementu należy jeden z końców grzaki do lożysk zamocować w urządzeniu, potem owinąć grzakie co najmniej z rotkine wokół przedmiota co ma lyd podgrzany ich więcej zwojów, tym sybolicje bedzie się nagiewać i druga końców grzaki zamocować w urządzeniu. Podgrzewac element do momentu, że da się uwołnic. Polużowac obycowa mocowania końców i uwołnicją z urządzenia, następnie bardzo ostrożnie wyjąc podgrzany element wraz z owiniała wokół него końcówką i żodąćją dopiero po całkowitem użusteniu.

- Podgrzewanie przy pomocy końcówki grzewczej o kształcie płaskiej cewki

Ten typ końcówki grzewczej nadaje się do usuwania naklejek, grafik, oklein, emblematów, małych listew, a także naklejanych szparunków.

Aby usumąć jakieś z powyższych należy przyłożyć końcówkę grzewcza na kilka sekund do jednego z końców elementu, który ma zostać usunięty, tylko aby dako się go złaupać i odklecić. Powtóryć tą czynność stopniowo przesuwając się w dalsza część elementu, az do jego całkowitego usunięcia. UWAGA: proces ten wymaga wyczucia oraz dosświadczenia, gdyż niewiaścine obchodzenie się może doprowadzić do uszkodzenia nie tylko elementu galanterii, ale i powłoki lakemiczoj.

3.3.3. ROZWIAZYWANIE PROBLEMÓW

Problem	Możlika przycznye	Działanie
Podczas podgrzewania w czasie pracy krótszym niż 5 minut (od wci świecia Acquisitioną) lampka LED przestala ciągle świecie i zarczela mrugać	Wyzwoło się zabezpieczenie termiczne (grzeka zostala odlączona).	Odczekać przynajmniej kilka minut przed ponownym naciśnięciem Acquisitioną grzania – jestu urządzenie wystanczą Poland ostycyło, to po tym czasie po ponownym waciȩciu Acquisitioną grzania lampka LED zacznie świecie nieustannie.
Podczas nagrzewania przy użyciu czerki grzewczyj wydostowy sie z niej dym.	Normalne gjawisko, nie stanowii to wady urzda dzenia
Po 5 minutach cagląj pracy (od waciȩcią waciȩchnika grzania) urządzenie przestala grzać	Wyzwoło się zabezpieczenie termiczne (grzeka zostala odlączona).	Odpusć waciȩnik grzania i po silku sekundach po nownie nacić, aby kontynuować prace.
Po użyciu stwa zewétrzna na koncewce grzewczy juszeczy sie na duzej powierzchni.	Zuzycic koncowski grzewczyj.	Normalny proces zużycia elementu eksploacetyjnego – zostapić ja nowa, sprawny.

3.4. CZYSZCZENIE I KONSERWACJA

a) Przed każdym czyszczeniem, regulacja, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy całkowicie ochłodzić urządzenie. Odczekać, aż wirujące elementy zatrzymają się.

b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substaną złączych (zaleca się użycie powszechnie dostępnych, delikatnych środków do czyszczenia wnętrza pojazdów).

c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.

d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgcą i bezpośrednim promieniowaniem słonecznym.

e) Zabrania się spryskiwania urządzenia strumieniem

wody lub zanurzania urządzenia w wodzie. Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.

g) Otwory wentylacyjne należy czyścić pędzelkiem i spreżonym powietrzem.

h) Należy wykonywać regulame przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

i) Do czyszczenia należy używać miękkiej ściereczki. j) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej iopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.

k) Nie czyscić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

USUWANIE ZUZYTYCH URZADZEN.

Po zakończeniu okresu użykowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recydingu urządzeń elektrycznych i elektronicznych, informuje o tym symbol, umieszczony na produkcie, instrukji obsługi lub opakowienu. Zastosowane w urządzeniu tworzywa nadaja się do powtómego uzyctna zgodnie z ich oznazenciem. Dzięki powtómemu ucyciu, wykorzystaniu materiałów lub innym formom wykorzystania zuzytych urządzeń wnosza Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

RYSUNKI ZŁOŻENIOWE:

UWAGA: Rysunki złożeniowe produktu znajdują się na końcu instrukcji na stronach: 38.

Nazwa części	Opis
1	Końcówka grzewcza
2	Blokade
3	Głowica grzewcza
4	Podświetlenie LED
5	Włącznik grzenia
6	Obudowa
7	Kabel zasilający
8	Płyta główna urządzenia
9	Wencytylator
10	Śruby obudowy
11	Dłewik
12	Obudowa filtra przedizwazkócenciowego
13	Płyta główna filtra
14	Wtyczka zasilania

TECHNICKÉ ÚDAJE

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
