BEDIENUNGSANLEITUNG CR3.4eco Absima

Danke das Sie sich für das Produkt entschieden haben. Diese Anleitung hilft Ihnen beim Zusammenbau des Fahrzeugs. Bitte nehmen Sie sich Zeit und lesen Sie sich die Anleitung genau durch.

Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.

Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.

DAS IST KEIN SPIELZUG!

Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.

Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren gefahren werden.

Dieses Modell enthält rotierende Teile und Teile die während des Betriebes heiß werden können. Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.

Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.

Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder Wartungsschäden werden nicht von der Gewährleistung abgedeckt.

Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.

Bewahren Sie Chemikalien unzugänglich von Kindern auf.

Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.

ABSIMA

Grundlegende Informationen zum sicheren Betrieb eines Modellautos.

Sehr geehrter Modellbaufreund,

vielen Dank das Sie sich für ein Hochleistungsprodukt aus dem Hause Absima entschieden haben. Unsere Produkte sind für Einsteiger, Hobbypiloten und Wettbewerbs ambitionierte Fahrer entwickelt worden. Absima möchte, dass Sie Erfolg und Spaß mit Ihrem neuen Modell haben und deshalb empfehlen wir dass Sie sich die folgenden Punkte sorgfältig durchlesen.

Vor jedem Fahrantritt:

• Prüfen Sie bitte alle Schrauben auf festen Sitz
• Bei Schrauben die auf Metall stoßen sollten Sie überprüfen ob genügend Schraubensicherheitslack vorhanden ist.
• Der Servo Saver sollte immer so eingestellt sein das er leichtgängig funktioniert und nicht zu fest eingestellt ist ansonsten wird das Servo beschädigt.
• Überprüfen Sie die Batterien in Ihrer Fernsteuerung und im Fahrzeug ob diese vollgeladen sind.
• Überprüfen Sie an Ihrer Fernsteuerung die TRIM Einstellungen, die Räder sollten gerade stehen und Sie sollten genügend Lenkeinschlag haben.

Nach jeder Fahrt:

• Empfiehlt es sich das Auto komplett zu reinigen.
• Wenn Sie bei Regen oder durch Prfützen gefahren sind, sollten Sie das komplette Fahrzeug trocknen. Ansonsten besteht die Gefahr das Metallteile rosten.
  Tipp: Um Feuchtigkeit zu verdrängen ist WD40 genau das richtige.
• Nach mehreren Fahrten empfehlen wir, die Kugellager zu überprüfen ob diese noch richtig funktionieren.
• Nach mehreren Fahrten empfehlen wir, Füllzustand/Funktion der Differentiale im Fahrzeug zu überprüfen.
  • Eine Allgemeine Sichtkontrolle nach jeder Fahrt

Elektro Fahrzeuge:

- Bei der ersten Fahrt mit einem Elektro Modell, sollten Sie den Elektro Motor einfahren. Gehen Sie wie folgt vor: :

1. Fahren Sie die ersten 2 Akkuladungen nur mit Halbgas damit sich die Motor einschleifen kann.

2. Danach können Sie wie gewohnt normal weiterfahren.

Abstand zwischen Motorritzel und Hauptzahnrad einstellen (falls benötigt).

Lösen Sie die Motorschrauben vom Motorhalter und schieben den Motor weg vom Hauptzahnrad. Nehmen Sie ein Blatt Papier und halten es zwischen Motorritzel und Hauptzahnrad. Nun schieben Sie den Motor komplett an das Hauptzahnrad ran. Ziehen Sie das Blatt Papier heraus, nun ist der richtige Abstand zwischen Motorritzel und Hauptzahnrad hergestellt.

Konformitätserklärung

Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinie befindet.

Die Konformitätserklärung kann unter http://absima.com/index.php/downloads/erklaerungen/

eingesehen werden oder unter

Absima GmbH – Gibitzenhofstraße 127a/RG – 90443 Nürnberg angefordert werden.

ABSIMA

Allgemeine Grundlagen

Wichtig: Batterien oder Akkus der Fernsteuerung sollten immer voll geladen sein!

Batterien oder Akkus nie ganz leer fahren. Warum? Es kann Ihnen dann passieren das die Fernsteuerung ausgeht, das Sendesignal zum Empfänger abreißt und Ihr RC Car sich verselbstständigt.

- das kann zu großen Schäden führen.

Fahrvorbereitung:

Achten Sie bitte immer darauf das Sie zuerst die Fernsteuerung einschalten und dann erst den Fahrtenregler.

Bocken Sie das Fahrzeug auf, damit sich die Räder frei drehen können. Schalten Sie jetzt den Sender ein danach schalten Sie den Fahrtenregler ein. Überprüfen Sie jetzt die Fahrtauglichkeit der Lenkung links/rechts und Gas/Bremse.

Machen Sie jetzt zuerst ein paar langsame Runden, damit Sie sich mit dem Fahrzeug vertraut machen bevor Sie Vollgas geben. Denken Sie immer daran

- ein RC Car ist wirklich kein Spielzeug

- Sie können sich selbst und andere damit schwer verletzten

Wenn Sie zuerst das Fahrzeug einschalten kann es passieren das der Empfänger ein anderes Signal empfängt und das Fahrzeug von alleine davon fährt - und das kann sehr gefährlich werden!

Bitte beachten Sie außerdem:

Feuchtigkeit:

Bei der Fahrt sollte nicht unnötig durch große Pfützen gefahren werden.

Die Komponenten unserer Absima Fahrzeuge sind größtenteils wasserdicht, jedoch nicht alle.

Offene Teile wie z. B. Empfänger und Motor sind nur spritzwassergeschützt. Vor allem sollten Sie auf alle vorhandenen Steckverbindungen achten.

Sprünge

Das gehört klar dazu und genau deshalb kauft man sich eine RC-Auto.

Ist für diese Fahrzeuge auch überhaupt kein Problem, wenn man nicht allzu leichtsinnig ans Werk geht. Damit Sie nach einem Sprung wieder auf den Rädern landen, arbeiten Sie mit der Fernsteuerung. Wenn Sie merken das die Nase vom Fahrzeug immer mehr in Richtung Boden neigt, geben Sie Gas damit sich die Nase wieder anhebt. Wenn Sie Gas weg nehmen wird sich die Nase in Richtung Boden senken.

Dies machen Sie aber bitte erst wenn Sie sich mit dem Fahrzeug vertraut gemacht haben und auf eigene Verantwortung! Auch hier gilt: Übung macht den Meister.

ABSIMA

SICHERHEITSHINWEISE

• Alle Sicherheitshinweise der Betriebs-Anleitung müssen unbedingt befolgt werden und tragen zum sicheren Betrieb Ihres Modells bei.
• Fahren Sie das Modell niemals schlechter Sich, bei Nacht und unter Umständen, in denen Ihr Sichtkontakt zum Modell unterbrochen werden könnte.
• Betreiben Sie das Modell niemals in der unmittelbaren Nähe von Personen. ABSIMA Auto-Modelle erreichen sehr hohe Geschwindigkeiten und können im Falle von Zusammenstößen mit Personen schwerwiegende Verletzungen verursachen.
• Berühren Sie bei laufendem Motor nicht die Antriebsteile, die Felgen und/oder die Reifen des Modells. Dies könnte zu schwerwiegenden Verletzungen führen.
• Berühren Sie nach der Fahrt auf keinen Fall die Elektronischen Komponenten des Fahrzeugs, dies kann zu schwerwiegenden Verletzungen führen!
• Das Modell wird über eine Funkfernsteuerung gelenkt. Keine Funkfernsteuerung ist immun gegenüber Funkstörungen. Diese können dazu führen, dass Sie die Kontrolle über Ihr Modell verlieren. Deshalb müssen Sie beim Betrieb Ihres Modells zur Vermeidung von Kollisionen immer auf große Sicherheitsräume in allen Richtungen achten. Schon beim kleinsten Anzeichen von Funkstörungen müssen Sie den Betrieb Ihres Modells einstellen.
  • Das Fahrzeug darf nicht auf öffentlichen Verkehrsgrund betreiben.
• Benutzen Sie nur die empfohlenen Batterien bzw. Akkus.
• Akkus dürfen nur mit entsprechend geeigneten Ladegeräten aufgeladen werden. Dabei müssen alle Betriebsanleitungen der verwendeten Akkus und Ladegeräte beachtet werden. Fehlbehandlung von Akkus und Ladegeräten können zu Kurzschlüssen, Bränden und Explosionen führen.
• Akkus dürfen nie unbeaufsichtigt geladen werden!
  • ALLE ABSIMA FAHRZEUGE SIND AB 14 Jahren!
• ACHTUNG: Den Sender immer als ALLER-erstes Anschalten und als ALLER-letztes abschalten. Dadurch verhindern Sie, dass Ihr Fahrzeug aufgrund von Störsignalen außer Kontrolle gerät und sich selbstständig macht.

Notwendige Service-Arbeiten

Auch wenn es sich um ein vormontiertes RTR Modell handelt, müssen Sie aus Sicherheitsgründen die nachfolgenden Service-Arbeiten vor der ersten Fahrt sowie vor jeder nachfolgenden Fahrt durchführen. Kontrollieren Sie die angeführten Punkte gemäß der Bau-Anleitung und bessern Sie falls nötig ebenfalls nach.

• Prüfen Sie die Räder und alle Anlenk-Gestänge auf korrekte Montage und besseren Sie – falls nötig gemäß der Bau-Anleitung nach.
• Prüfen Sie vor und nach jeder Fahrt das Ritzel Spiel zwischen Motor-Ritzel und Haupt-Zahnrad gemäß der Bau-Anleitung und bessern Sie - falls nötig ebenfalls gemäß der Bauanleitung.
• Prüfen Sie alle Schrauben des Modells auf ihren festen Sitz. Ziehen Sie lockere Schrauben ggf. nach. Verwenden Sie dabei an allen Metall-Metall Verbindungen Schraubensicherungslack
• Reinigen Sie das Modell nach jeder Fahrt bestmöglich. Öffnen Sie Ihr Fahrzeug und durchsuchen dieses nach kleinen festgefangenen Steinchen. Vor allem zwischen Motor-Ritzel und Haupt-Zahnrad.
• Alle Formen von Feuchtigkeit müssen nach dem Betrieb vom Modell entfernt werden.

Garantiebestimmungen

Mit dem Erwerb und Gebrauch Ihres Absima Produkts erklären Sie sich mit den Garantiebestimmungen der Absima GmbH einverstanden.

Die Garantie bezieht sich nur auf bereits beim Kauf des Produktes vorhandene Material- und/oder Funktionsmängel.

Von der Garantie ausgeschlossen sind:

• Schäden durch falsche Anwendung
• Schäden durch Vernachlässigung der Sorgfaltspflicht
• Schäden durch unsachgemäße Behandlung und Wartungsfehler
• Flüssigkeitsschäden

Garantiefälle melden Sie bitte Ihrem Verkäufer/Fachhändler.

Sollte eine Einsendung Ihres Produktes notwendig sein, legen Sie bitte Ihren Kaufbeleg und eine detaillierte Fehlerbeschreibung der Sendung bei. Zudem brauchen wir Ihre kompletten Kontaktdaten (gut leserlich).

Die direkte Zusendung an die Serviceabteilung der Absima GmbH bedarf der vorhergehenden Absprache. Dies kann telefonisch unter [phone] oder per E-Mail an [e-mail] erfolgen.

Die anfallenden Portokosten trägt der Versender. Unfreie oder kostenpflichtige Pakete werden nicht angenommen. Jeder eingehende Garantiefall wird zunächst durch unsere Serviceabteilung auf Zulässigkeit geprüft. Für Reklamationen die nicht unter die Garantie fallen, können ggf. Kosten für die Überprüfung anfallen. Reparaturen oder Leistungen die nicht unter die Garantie fallen, berechnen wir per Vorkasse.

Haftungsausschluss

Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen zur Verwendung des Produktes zu keiner Zeit von der Absima GmbH überwacht werden kann, übernimmt die Absima GmbH keinerlei Haftung für Schäden, Kosten, Verluste, die sich aus falscher Handhabung und/oder fehlerhaften Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zugelassen, wird die Verpflichtung zur Schadensersatzleistung, aus welchen rechtlichen Begründungen auch immer, auf den Rechnungswert des am Ereignis beteiligten Absima Produkts begrenzt. Dies gilt nicht, soweit wir durch zwingende gesetzliche Vorschriften oder grobe Fahrlässigkeit unbeschränkt haften müssen.

Konformitätserklärung

Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinie befindet.

Die Konformitätserklärung kann unter

http://absima.com/index.php/downloads/erklaerungen/

eingesehen werden oder unter

Absima GmbH – Gibitzenhofstraße 127a/RG – 90443 Nürnberg angefordert werden.

Entsorgung

Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Produkt am Ende seiner Lebensdauer, so entsorgen Sie dieses gemäß den geltenden gesetzlichen Bestimmungen bei Ihren kommunalen Sammelstellen. Eine Entsorgung im Hausmüll oder zu Lasten der Umwelt ist verboten.

Wichtig! Entfernen Sie vor der Entsorgung die Batterien oder den/die Akkus. Für Batterien und Akkus gilt ein getrenntes Rücknahme-System.

Sie leisten mit der fachgerechten Entsorgung Ihrer Altgeräte einen wichtigen Beitrag zum Umweltschutz.

Absima GmbH

Gibitzenhofstrasse 127 a / RG

90443 Nürberg, Deutschland

Tel.: [phone] / Fax: [phone]

www.absima.com

Technische Änderungen, Änderung am Design und an Ausstattung vorbehalten

14+

Notice

Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.

Entfernen Sie den Karosserieclip vom Karosseriepfosten

Drücken Sie den Batteriehalter nach unten zum fixieren

Einfaches Öffnen der Batteriehalterung

1. Öffnen Sie die Karosserie und die Batteriehalterung

1. Legen Sie eine vollgeladene Batterie ein und schließen Sie das Fach Insérez une batterie complètement chargée et fermez le compartiment

Anleitung für Fernsteuerung

Funktionen der Schalter

1. Prüfen Sie, dass der Fahrtenregler aus ist und verbinden Sie die Batterie Vérifier que le régulateur de vitesse est éteint et connecter la batterie

1. Nachdem die Fernsteuerung eingeschalten ist, können Sie auch das Fahrzeug aktivieren

1. Schieben Sie den Deckel in die angegebenen Richtung um das Batteriefach zu öffnen

1. Legen Sie 4 vollgeladene AA Batterien ein, achten Sie auf die Polarität (+/-) und schließen Sie das Fach

Ziehen Sie den Gashebel für das Fahrzeug nach vorne.

Drücken Sie den Auslöser einmal, um zu bremsen. Bei Pause kehrt der Auslöser automatisch in die Mitte zurück.

Drücken Sie ein zweites Mal, um den Rückwärtsgang einzuschalten.

Bewegen Sie das Lenkrad nach links/rechts

1.1 Sicherheitssymbole

Achten Sie genau auf die folgenden Symbole und ihre Bedeutung. Die Nichtbeachtung dieser Warnhinweise kann zu Schäden führen, Verletzungen oder Tod führen.

	Gefahr	• Die Nichtbeachtung dieser Anweisungen kann zu sehr schweren Verletzungen führen.
	Warnung	• Die Nichtbeachtung dieser Anweisungen kann zu schweren Verletzungen führen.
[DSGH]	Achtung	• Die Nichtbeachtung dieser Anweisungen kann zu schweren Verletzungen führen.

1.2 Sicherheitsanweisungen

Verboten

Obligatorisch

• Verwenden Sie das Produkt nicht in der Nacht oder bei schlechtem Wetter wie Regen oder Gewitter. Dies kann zu unregelmäßigem Betrieb oder Kontrollverlust führen.
• Verwenden Sie das Gerät nicht bei eingeschränkter Sicht.
• Benutzen Sie das Gerät nicht bei Regen oder Schnee. Jeglicher Kontakt mit Feuchtigkeit (Wasser oder Schnee) kann zu fehlerhaftem Betrieb oder zum Verlust der Kontrolle führen.

• Interferenzen können zum Verlust der Kontrolle führen. Um Ihre Sicherheit und die anderer Personen zu gewährleisten, dürfen Sie das Gerät nicht an den folgenden Orten betreiben:

• In der Nähe eines Ortes, an dem andere Funksteuerungsaktivitäten stattfinden können

• In der Nähe von Stromleitungen oder Kommunikationsantennen
  • In der Nähe von Menschen oder Straßen

• Auf Gewässern, auf denen sich Passagierboote befinden

• Verwenden Sie dieses Produkt nicht, wenn Sie müde sind, sich unwohl fühlen oder unter dem Einfluss von Alkohol oder Drogen stehen. Dies kann zu schweren Verletzungen bei Ihnen oder anderen führen.

• Das 2,4-GHz-Funksignal ist auf die Sichtlinie beschränkt. Halten Sie Ihr Modell immer in Sichtweite, da ein ein großes Objekt das Signal blockieren und zum Verlust der Kontrolle führen kann.
• Berühren Sie keine Teile des Modells, die während des Betriebs oder unmittelbar nach dem Gebrauch Wärme erzeugen können. Das Triebwerk, der Motor oder der Geschwindigkeitsregler können sehr heiß sein und schwere Verbrennungen verursachen.

• Die falsche Verwendung dieses Produkts kann zu schweren Verletzungen oder zum Tod führen. Um Ihre Sicherheit und die Ihres Geräts zu gewährleisten und Ihrer Ausrüstung zu gewährleisten, lesen Sie dieses Handbuch und befolgen Sie die Anweisungen.
• Vergewissern Sie sich, dass das Produkt ordnungsgemäß in Ihrem Modell installiert ist. Bei Nichtbeachtung kann es zu schweren Verletzungen führen.
• Vergewissern Sie sich, dass der Empfängerakku abgeklemmt ist, bevor Sie den Sender ausschalten. Bei Nichtbeachtung kann zu unbeabsichtigtem Betrieb führen und einen Unfall verursachen.
• Stellen Sie sicher, dass alle Motoren in der richtigen Richtung laufen. Falls nicht, stellen Sie die Drehrichtung zuerst richtig ein.
• Stellen Sie sicher, dass das Modell innerhalb des maximalen Bereichs des Übertragungssystems bleibt, um einen Verlust der Kontrolle zu vermeiden.

2. Einführung

Der „CR4S“ ist ein einfacher 4-Kanal-Sender, welcher die neueste AFHDS 2.4GHz ATN Frequenzsprungtechnologie von ABSIMA verwendet. Der Sender ist leicht und kompakt im Design, komfortabel und ergonomisch. Er hat einen Einsteiger-Modus und ist auch für Anfänger leicht zu bedienen.

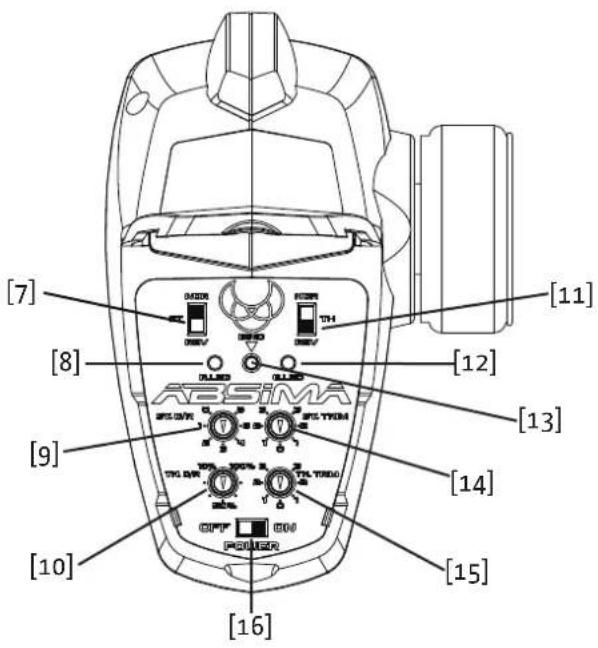

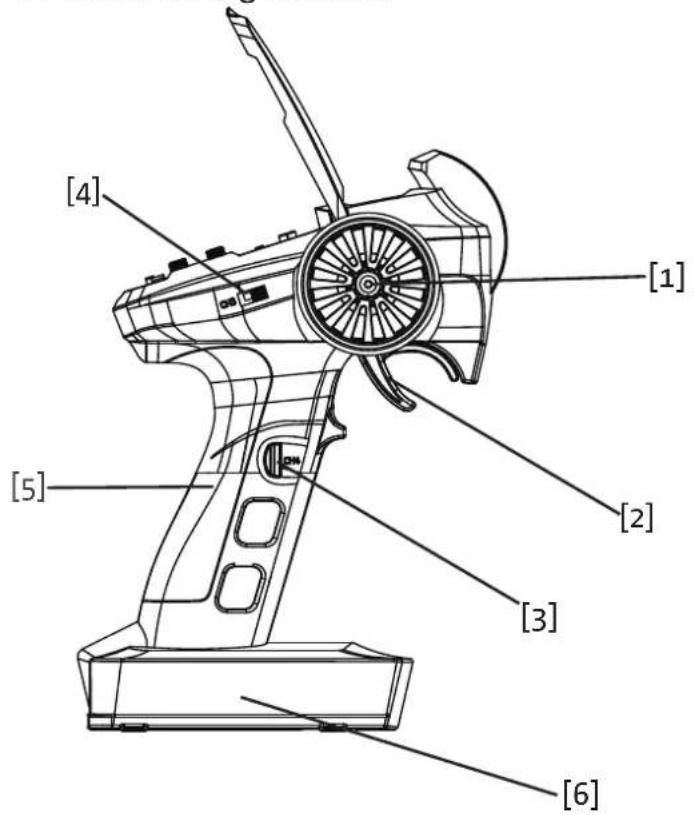

2.1 Fernsteuerung Überblick

[1] [2] [3] [4] [5] [6]

[7] [8] [9] [10] [11] [12] [13] [14] [15] [16]

[1]	Verstellbares Handrad, 35 Grad auf jeder Seite (CH1)	[9]	ST. D/R
[2]	Gashebel, 25 Grad vor und 12.5 Grad zurück (CH2)	[10]	TH. D/R
[3]	Drucktaste (CH4)(Flip-Funktion)	[11]	TH. REV
[4]	3-Positionen Kippschalter (CH3)	[12]	G. LED
[5]	Griff BIND-Knopf	[13]
[6]	Batteriefach 4x1.5V LR6 (AA) Batterien	[14]	ST. TRIM
[7]	ST. REV TH. TRIM	[15]
[8]	R. LED Ein/Aus Schalter	[16]

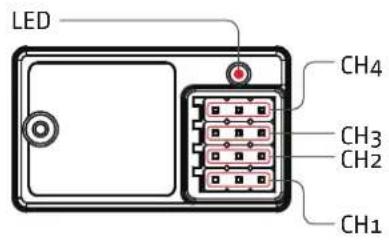

2.2 Empfänger Übersicht

LED CH4 CH3 CH2 CH1

Antenna
Art.-Nr. 2020016
4-Channel Receiver "R4WP-Micro" 2.4 GHz

Note

- Um die beste Signalqualität zu gewährleisten, muss die Antenne senkrecht zum Modellkörper in aufrechter Position montiert wird.

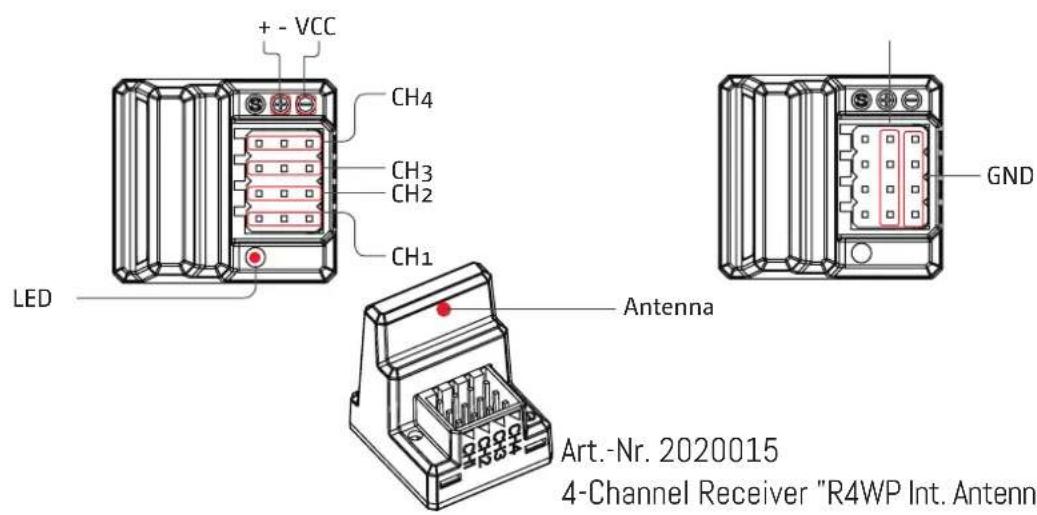

Zubehör separat erhältlich

+ - VCC CH4 CH3 CH2 CH1 LED GND Antenna Art.-Nr. 2020015 4-Channel Receiver "R4WP Int. Antenna

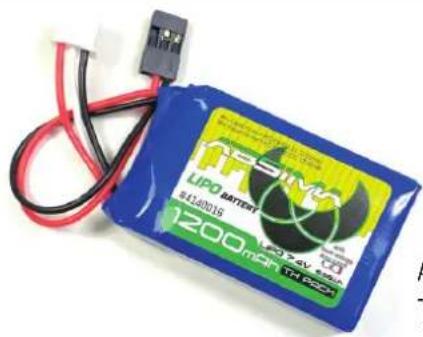

Lipo BATTERY 1200 mAh Lipo 2.5V 3.5V R4120016 TH POST

Art.-Nr. 4140016
TX LiPo 2S 7.4V 1200mAh SC mit LiPo Protect (JR/FUT)

3. Erste Schritte

Legen Sie vor der Inbetriebnahme die Batterie ein und schließen Sie das System wie unten beschrieben an.

3.1 Batterien in Fernsteuerung einlegen

Gefahr	Verwenden Sie nur die spezifisch vorgesehenen Batterien
Gefahr	Öffnen Sie nicht die Batterie und versuchen Sie nicht, ihn zu reparieren.
Gefahr	Beschädigen Sie nicht die Batterie und vermeiden Sie einen Kurzschluss
Gefahr	Nicht übermäßiger Hitze oder Flüssigkeiten aussetzen.
Gefahr	Lassen Sie die Batterien nicht fallen und vermeiden Sie extreme Stöße
Gefahr	Lagern Sie Batterien immer kühl und trocken
Gefahr	Verwenden Sie keine beschädigten oder leeren Batterien

[NO TEXT]

4. Anleitung

Befolgen Sie nach dem Einrichten die nachstehenden Anweisungen, um das System zu bedienen.

4.1 Einschalten

Gehen Sie wie folgt vor, um den Sender einzuschalten:

1. Vergewissern Sie sich, dass die Batterien vollständig geladen und korrekt installiert sind.
2. Schalten Sie den Schalter in die Position [ON]. Wenn der Schalter eingeschaltet ist, leuchtet die LED R. auf.
3. Verbinden Sie den Empfänger mit dem Stromnetz.

- Schalten Sie aus Sicherheitsgründen immer zuerst den Sender und dann den Empfänger ein!

Note • Gehen Sie vorsichtig vor, um Schäden oder Verletzungen zu vermeiden.

Note • Vergewissern Sie sich, dass die Gasstellung in der Neutralposition befindet.

4.2 LED

1. R.LED: Rote Power LED
2. G.LED: Grüne Status LED
3. Low V Alarm: Wenn die Spannung niedriger als 4.2 V ist, blinkt die G.LED auf dem Bedienfeld langsam.

4.3 Verbindungsprozess

Der Sender und der Empfänger sind werksseitig bereits miteinander verbunden.

Wenn jedoch der Empfänger ausgetauscht oder zusätzliche Empfänger angeschlossen werden müssen, befolgen Sie diese Schritte:

1. Schalten Sie den Sender ein, während Sie die Bind-Taste gedrückt halten, um in den Verbindungs-Modus zu gelangen. Die G.LED beginnt schnell zu blinken.
2. Lassen Sie den Binde-Knopf los, sobald Sie im Binde-Modus sind.
3. Der Empfänger wechselt automatisch in den Bindemodus, wenn er eingeschaltet wird.
4. Wenn das Binden erfolgreich war, blinkt die LED des Empfängers langsam. Nach einem Neustart ist der Bindeprozess abgeschlossen.

Hinweis: Schalten Sie beim Binden zuerst den Sender in den Bindemodus. Danach aktivieren Sie den Empfänger!

- Achtung: Diese Prozedur gilt für den ABSIMA CR4S Sender (2000010) und die R4WP Empfänger (2020015 & 2020016!). Unterschiedliche Empfänger haben unterschiedliche Bindungsprozeduren. Weitere Informationen finden Sie auf der ABSIMA-Website in den Handbüchern.

• Die Produktinformationen werden regelmäßig aktualisiert. Bitte besuchen Sie unsere Website für die aktuellsten Informationen

4.4 Kalibration

Mit dieser Funktion wird die Neutralstellung von Gas und Lenkung eingestellt.

Jeder Sender wird vor dem Start der Funktion kalibriert, falls jedoch eine Kalibrierung erforderlich ist, befolgen Sie bitte die folgenden Schritte:

1. Drehen Sie das Rad so weit wie möglich im Uhrzeigersinn, und drücken Sie den Gashebel bis zum Anschlag nach vorne durch (Bremse). Schalten Sie dann den Sender im Kalibrierungsmodus ein.
   • Die R.LED und die G.LED blinken zweimal.
2. Lenkrad kalibrieren: Drehen Sie das Rad vollständig im Uhrzeigersinn, dann vollständig gegen den Uhrzeigersinn.
3. Wenn die Lenk-Kalibrierung abgeschlossen ist, erlischt die R.LED.
4. Gashebel kalibrieren: Ziehen Sie den Gashebel bis zum Anschlag zu sich heran (Vollgas) und anschließend drücken Sie den Gashebel bis zum Anschlag durch (Bremse).
5. Wenn die Kalibrierung abgeschlossen ist, erlischt die G.-LED.
6. Sobald die Kalibrierung abgeschlossen ist, drücken Sie die Bindungstaste, um zu speichern und das Gerät zu verlassen.

4.5 Ausschalten

Führen Sie die folgenden Schritte aus, um das System auszuschalten:

1. Trennen Sie die Stromversorgung des Empfängers.
2. Schalten Sie den Schalter des Senders in die Aus-Position.

Gefahr

- Vergewissern Sie sich, dass die Stromversorgung des Empfängers unterbrochen ist, bevor Sie den Sender ausschalten. Nichtbeachtung kann zu Schäden oder schweren Verletzungen führen.

5. System Funktionen

Dieser Abschnitt befasst sich mit den Funktionen und ihrer Verwendung.

5.1 Beschreibung der Kanäle

Der Sender besitzt insgesamt 4 Kanäle, die wie folgt aufgeteilt sind:

• CH1 : Lenkrad
• CH2 : Gashebel
  • CH3 : 3-Positionen Kippschalter
• CH4: Druckknopf

Hinweis: Standardmäßig beträgt der Ausgang von CH4 1000s, danach pendelt die Taste zwischen 1000 und 2000s.

5.2 Reverse Funktion

Mit dieser Funktion können Sie die Drehrichtung des Servos oder Motors einstellen. Die Regler S T.REV / TH.REV sind die Umschalttasten für CH1 und CH2. Ist der Knopf oben, zeigt zeigt er Reverse an, nach unten zeigt er Normal an.

5.3 Trimmung

ST.TRIM/TH.TRIM: Einstellung des Geradeauslaufs und der Gas-Neutralposition

Der S T.TRIM ist zuständig für die Trimmung von CH1 (Lenkung) und kann nach Betriebsumschaltung auch für CH3 verwendet werden.

Der TH. TRIM ist zuständig für die Trimmung von CH2 (Gas/Bremse) und kann nach Betriebsumschaltung auch für CH4 verwendet werden.

Für die Umschaltung der Betriebsart siehe [5.5 Betriebsartumschaltung]. Einstellbereich: -120us - + 120us;

5.4 Dual Rate Funktion

ST.D/R &TH.D/R Dual Rate Funktion: Durch Betätigung des Drehreglers kann der Lenkeinschlag bzw. die Motor-Drehleistung erhöht/reduziert werden.

Der ST.D/R ist zuständig für die Trimmung von CH1 (Lenkung) und kann nach Betriebsumschaltung auch für CH3 verwendet werden.

Der TH.D/R ist zuständig für die Trimmung von CH2 (Gas/Bremse) und kann nach Betriebsumschaltung auch für CH4 verwendet werden.

Für die Umschaltung der Betriebsart siehe [5.5 Betriebsartumschaltung]. Einstellbereich: -120% - +120%

5.5 Mode Umschaltung

Diese Funktion ist für die Verwendung der Funktionen S T.TRIM und S T.D/R, aber für verschiedene Kanäle (siehe [5.3Trimmen], [5.4 D/R]).

Funktionswahl:

Drücken Sie im eingeschalteten Zustand die Taste BIND zweimal (innerhalb von 1 s), um zwischen Modus 1 und Modus 2 umzuschalten. In der Regel wird Modus 1 verwendet.

Modus 1: R.LED leuchtet immer, G.LED ist aus. ST.TRIM ist für CH1 Trimmung. ST.D/R ist für die CH1 Einstellung des Lenkeinschlags. TH.TRIM steht für die Trimmung des CH2-Drehgebers. TH.D/R ist für die Einstellung des CH2-Drehzahlsignals.

Modus 2: R.LED und G.LED blinken abwechselnd. ST.TRIM und ST.D/R können nun zur Einstellung von CH3 verwendet werden. TH.TRIM und TH.D/R stehen nun für die Einstellung des CH4 zur Verfügung.

5.6 Failsafe-Funktion

Diese Funktion legt fest, was der Empfänger weitergeben soll, wenn das Signal zum Sender verloren gegangen ist.

Einrichten:

Schalten Sie den Sender und Empfänger ein und legen Sie im normalen Betriebsmodus fest, wie der Empfänger bei Signalverlust reagieren soll und speichern Sie diese Einstellung durch Drücken der Bind-Taste für 3 Sekunden. Der Sender bestätigt die erfolgreiche Speicherung durch blinken der grünen LED (2 Sek.).

Wenn nun der Empfänger das Sendersignal nicht mehr empfängt, gibt er das programmierte Signal aus.

Achtung: Die Failsafe-Funktion ist werkseitig nicht voreingestellt und muss daher manuell programmiert werden. Wenn kein Failsafe-Signal eingestellt wurde, wird der Empfänger bei einem Signalausfall keinerlei Funktion ausführen.

5.7 Beginner Modus

Der Beginner-Modus ist für Neueinsteiger in das Hobby gedacht. In diesem Modus wird die Drehzahl automatisch auf 50 Prozent begrenzt.

Einstellung:

Um zwischen dem Hobby- und dem Normalmodus umzuschalten, drücken und halten Sie zunächst die Taste Kanal 4, drehen Sie das Lenkrad gegen den Uhrzeigersinn und schalten Sie den Sender ein.

Hinweis: Standardmäßig befindet sich das System im Normalbetrieb. Die grüne LED blinkt während des Einschaltens langsam für 3 Sek., wenn sich das System im Beginner-Modus befindet.

8. Zertifikation

8.1 Garantiebestimmungen

Mit dem Erwerb und Gebrauch Ihres Absima Produkts erklären Sie sich mit den Garantiebestimmungen der Absima GmbH einverstanden.

Die Garantie bezieht sich nur auf bereits beim Kauf des Produktes vorhandene Material- und/oder Funktionsmängel.

Von der Garantie ausgeschlossen sind:

• Schäden durch falsche Anwendung
- Schäden durch Vernachlässigung der Sorgfaltspflicht
- Schäden durch unsachgemäße Behandlung und Wartungsfehler
• Flüssigkeitsschäden

Garantiefälle melden Sie bitte Ihrem Verkäufer/Fachhändler.

Sollte eine Einsendung Ihres Produktes notwendig sein, legen Sie bitte Ihren Kaufbeleg und eine detaillierte Fehlerbeschreibung der Sendung bei. Zudem brauchen wir Ihre kompletten Kontaktdaten (gut leserlich).

Die direkte Zusendung an die Serviceabteilung der Absima GmbH bedarf der vorhergehenden Absprache. Dies kann telefonisch unter [phone] oder per E-Mail an [e-mail] erfolgen.

Die anfallenden Portokosten trägt der Versender. Unfreie oder kostenpflichtige Pakete werden nicht angenommen. Jeder eingehende Garantiefall wird zunächst durch unsere Serviceabteilung auf Zulässigkeit geprüft. Für Reklamationen die nicht unter die Garantie fallen, können ggf. Kosten für die Überprüfung anfallen. Reparaturen oder Leistungen die nicht unter die Garantie fallen, berechnen wir per Vorkasse.

8.2 Haftungsausschluss

Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen zur Verwendung des Produktes zu keiner Zeit von der Absima GmbH überwacht werden kann, übernimmt die Absima GmbH keinerlei Haftung für Schäden, Kosten, Verluste, die sich aus falscher Handhabung und/oder fehlerhaften Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zugelassen, wird die Verpflichtung zur Schadensersatzleistung, aus welchen rechtlichen Begründungen auch immer, auf den Rechnungswert des am Ereignis beteiligten Absima Produkts begrenzt. Dies gilt nicht, soweit wir durch zwingende gesetzliche Vorschriften oder grobe Fahrlässigkeit unbeschränkt haften müssen.

8.3 Konformitätserklärung

Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinie befindet.

Die Konformitätserklärung kann unter

http://absima.com/index.php/downloads/erklaerungen/

eingesehen werden oder unter

Absima GmbH – Gibitzenhofstraße 127a/RG – 90443 Nürnberg angefordert werden.

8.4 Entsorgung

Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Produkt am Ende seiner Lebensdauer, so entsorgen Sie dieses gemäß den geltenden gesetzlichen Bestimmungen bei Ihren kommunalen Sammelstellen. Eine Entsorgung im Hausmüll oder zu Lasten der Umwelt ist verboten.

Wichtig! Entfernen Sie vor der Entsorgung die Batterien oder den/die Akkus. Für Batterien und Akkus gilt ein getrenntes Rücknahme-System.

Sie leisten mit der fachgerechten Entsorgung Ihrer Altgeräte einen wichtigen Beitrag zum Umweltschutz.

Absima GmbH

Gibitzenhofstrasse 127 a / RG

90443 Nürberg, Deutschland

Tel.: [phone] / Fax: [phone]

www.absima.com

14+

Technische Änderungen, Änderung am Design und an Ausstattung vorbehalten

1. Safety

1.1 Safety Symbols

ESC-Funktionen (Fahrtenregler):

• Wasser- und staubdicht, geeignet für jedes Wetter.
• Geringe Größe mit eingebautem Kondensatormodul.
• Drel Betriebsmodi: Vorwärts/Bremse, Vorwärts/Bremse/Rückwärts und Vorwärts/Rückwärts, passend für verschiedene Fahrzeuge.
• Große Strombelastbarkeit.
• Große eingebaute BEC-Ausgangskapazität.
• Automatische Gas-Kalibrierung, einfach zu bedienen.
• Einfache Einstellung der ESC-Parameter über Jumper.
• Mehrere Schutzfunktionen: Unterspannungs-Abschaltschutz für die Batterie / Überhitzungsschutz / Schutz vor Verlust des Funksignals.

ESC Spezifikation:

Dauerbelastung/Peak:

60A/360A

Betrieb mit:

2-3S LiPo or 5-9 NiMH

Motor Limit 2S or 6 NiMH:

540/550 Motor ≥12T or RPM<30000 @7.2V

Motor Limit 3S or 9 NiMH:

540 or 550 Size Motor: ≥18T or RPM< 20000 @7.2V

Resistance:

Vorwärts 0.001Ω, Rückwärts 0.002Ω

BEC Output: 3A / 6V (Switch Mode)

Maße/Gewicht:

36.5x32x18 mm / 39g

Lüfter: Ohne Lüfter

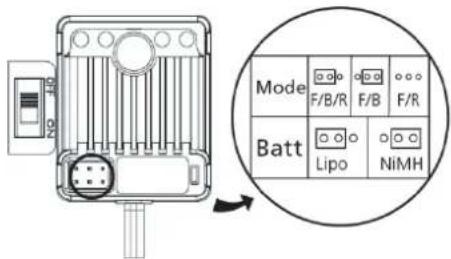

Mode F/B/R F/B F/R Batt Lipo NiMH

Einstellung der Parameter:

Wie einstellen:

1060-BRUSHED ESC verwendet Jumper zur Einstellung von Betriebsmodus und Batterietyp.

Art der Einstellung: Wir empfehlen den Benutzern, eine Pinzette zum Einstellen der Parameter zu verwenden, indem sie die Jumper (wie in der nebenstehenden Abbildung gezeigt) aufstecken/abziehen. Wenn Sie beispielsweise den Akkutyp auf den "LiPo"-Modus einstellen möchten, brauchen Sie den Jumper nur auf die beiden linken Stifte der Akku-Stiftleiste aufzustecken.

Programmierbare Elemente:

1. Fahrmodus bietet 3 Optionen (Fwd/Br/Rev, Fwd/Br, Fwd/Rev). "Fwd/Br/Rev" ist die Standardoption (Fwd=Vorwärts, Br=Bremse, Rev=Rückwärts) Der Modus "Fwd / Br / Rev" zeigt an, dass das Fahrzeug vorwärtsfahren, rückwärtsfahren und bremsen kann. Dieser Modus verwendet die "Doppelklick"-Funktion, um das Fahrzeug rückwärts fahren zu lassen. Wenn der Gashebel zum ersten Mal von der neutralen Zone in die rückwärtige Zone bewegt wird, beginnt die ESC den Motor zu bremsen und der Motor wird langsamer, läuft aber immer noch, so dass die Rückwärtsfahrt NICHT sofort ausgeführt wird. Wenn der Gashebel wieder in die rückwärtige Zone bewegt wird und die Motordrehzahl auf null sinkt (d.h. gestoppt wird), wird der Rückwärtsgang ausgeführt. Diese "Doppelklick"-Methode verhindert ein versehentliches Rückwärtsfahren, wenn die Bremsfunktion häufig beim Lenken verwendet wird. Daher wird dieser Modus in der täglichen Praxis häufig verwendet. Für den Modus "Fwd / Br" kann das Fahrzeug vorwärtsfahren und bremsen, aber nicht rückwärtsfahren, so dass dieser Modus häufig im Wettbewerb verwendet wird. Der Modus "Fwd / Rev" verwendet die „singleklick"-Funktion. Wenn der Gashebel in die rückwärtige Zone bewegt wird, beginnt geht der Motor direkt in die Rückwärtsfahrt über. Diese Einstellung wird in der Regel für Crawler verwendet.

Schutzfunktionen:

1. Schutz vor Unterspannung: Wenn die Spannung des Akkupacks 2 Sekunden lang unter dem Schwellenwert liegt, geht der Fahrtenregler in den Schutzmodus über, so dass die Motordrehzahl gesenkt wird (1. Auslösepunkt), oder gestoppt wird (2. Auslösepunkt). Wenn das anhält blinkt die rote LED, um anzuzeigen, dass der Unterspannungs-Abschaltschutz aktiviert wurde.

2S LIPo: Wenn die Spannung unter 6,5V liegt, wird die Ausgangsleistung halbiert. Wenn die Spannung niedriger als 6,0V Ist, wird der Ausgang abgeschaltet und nicht wieder aktiviert.

3S-LiPo: Wenn die Spannung unter 9,75V liegt, wird die Ausgangsleistung halbiert. Wenn die Spannung niedriger als 9,0V ist, wird der Ausgang abgeschaltet und nicht wieder aktiviert.

1. Überhitzungsschutz: Wenn die Innentemperatur des ESC höher als 100°C ist, wird dieser Schutz aktiviert und die Ausgangsleistung wird bis zur Abschaltung reduziert. Die ROTE LED blinkt und der Fahrtenregler nimmt die volle Ausgangsleistung erst wieder auf, wenn die Temperatur unter 80°C liegt.

2. Schutz gegen Funksignalverlust: Der Fahrtenregler schaltet die Ausgangsleistung ab, wenn das Drosselklappensignal 0,1 Sekunde lang verloren gegangen ist. Es wird dringend empfohlen, die "Fail Save"-Funktion des Funksystems zu aktivieren.

Fehlerbehebung:

Problem	Mögliche Ursache	Lösung
Nach dem Einschalten leuchtet keine LED, kein Selbsttest und kein Piepton.	Der Fahrtenregler wird nicht mit Strom versorgt; der Schalter des Reglers ist defekt.	Überprüfen Sie die Verbindungen zwischen Batterie und Regler. Löten Sie die Anschlüsse bei Bedarf neu an; Prüfen Sie den Schalter des Reglers.
Nach dem Einschalten blinkt die ROTE LED, aber der Motor funktioniert nicht.	Das Anschlusskabel Ist falschherum/ im falschen Kanal eingesteckt; der Regler kann die Selbstkalibrierung des Gassignals nicht erfolgreich abschließen.	Stecken Sie das Anschlusskabel richtig in den Empfänger (CH2) ein; Stellen Sie die "TRIM" des Gaskanals auf 0 oder drehen Sie den Knopf in die neutrale Position.
Das Auto fährt rückwärts anstatt vorwärts.	Die Richtungseinstellung des Gaskanals am Sender ist falsch oder die Motorkabel sind falsch angeschlossen.	Ändern Sie die Einstellung von ursprünglich "NOR" zu "REV" oder von "REV" zu "NOR"; Vertauschen Sie die Kabel zwischen Regler und Motor.
Das Fahrzeug kann auch bei Vollgas nicht die volle Geschwindigkeit erreichen, und die ROTE LED leuchtet nicht weiter.	Es gibt falsche Einstellungen am Sender.	Stellen Sie D/R, EPA, ATL auf 100% oder drehen Sie die Regler auf den Maximalwert. Stellen Sie TRIM auf 0 oder drehen Sie den Knopf in die neutrale Position.
Fahrzeug fährt nicht rückwärts.	Der entsprechende Jumper ist in der falschen Position gesteckt; der Neutralpunkt des Gashebels ist verschoben oder umgekehrt.	Setzen Sie den Jumper in die richtige Position; stellen Sie "TRIM" des Gaskanals auf 0 oder drehen Sie den Knopf auf seinen neutralen Punkt.
Motor hört plötzlich auf zu laufen.	Das Gassignal geht verloren; der Unterspannungsschutz oder der Überhitzungsschutz des ESC sind aktiviert.	Verbindung zwischen Regler und Empfänger überprüfen. Batteriespannung des Senders prüfen. Die rote LED am Regler blinkt und zeigt damit an, dass der Unterspannungs- oder Überhitzungsschutz aktiviert Ist. Lassen Sie den Regler abkühlen. Wenn die Batteriespannung zu niedrig Ist, wechseln Sie bitte die Batterie.
Fahrzeug fährt nicht vorwärts/rückwärts, aber die LEDs funktionieren normal.	Verbindung zwischen Regler und Motor ist unterbrochen; der Motor ist beschädigt.	Überprüfen Sie die Anschlüsse zwischen Motor und ESC; Ersetzen Sie den Motor.
Der Motor beschleunigt im Start schnell, hat aber ein Sperr- oder Coggingproblem.	Die Batterie ist nicht stark genug; Motor dreht zu schnell; Getriebeübersetzung ist zu aggressiv; Antriebsstrang nicht in Ordnung	Wechseln Sie die Batterie; verwenden Sie einen Motor mit niedrigerer Drehzahl oder ein kleineres Ritzel, um das Übersetzungsverhältnis zu mildern; überprüfen Sie den Antriebsstrang des Fahrzeugs.

ESC Features:

Mehr Anbau- und Tuningteile finden Sie unter:

Absima GmbH Gibitzenhofstr. 127a RG 90443 Nürnberg Germany

Web: www.absima.com
