BEDIENUNGSANLEITUNG Power 14002 Absima
BEDIENUNGSCANLEITUNG/MANUAL
mode d'emploi
14+
AGES
2.
REACH
GHz
OY TO RACE
1:14
SCALE
RTR
READY TO RUN
36
HIGH SPEED
FOUR-WHEEL DRIVE
ABSIMA
Entdecke Deine Modellsport Seele mit der packenden „First Step Performance" von Absima. Über 36 KM/H und
Power satt gilt es bei dieser Serie zu bändigen. Unterstützung wird Du damit natürlich vonECHTER Modelltechnik. Neben einer sicheren 2.4 GHz Fernsteuerun sanlage gibt ein 50A Fahrtenregler die Kraft frei. Klein, Fein und Gemein-Schnell - mach den „First Step" in die RC Modellsport Welt mit diesen RTR Set.
Kleinteile! Außerhalb der Reichweite von Kindern aufbewahren!
Betreiben Sie ihr Fahrzeug nur auf offenem, gut einsehbarem Gelände
Bei schwacher Senderleistung das Fahrzeug sofort stoppen und Batterien ersetzen
Bitte bewahren Sie das Fahrzeug in einer trockenen und kühlen Umgebung auf
Halten Sie das Fahrzeug von Feuer, heiter oder feuchter Umgebung fern
Achten Sie daraufuf, dass das Fahrzeug und die Batterie immer trocken sind um Schäden zu vermeiden
Produkt Konfiguration
14001 - rot
14002 - grün
14004 - blau 14005 - rot
FernsteuerungRC Fahrzeug Anleitung
USB Ladekabel Ladeschale Lithium Batterien
1. Entfern der Karosserie
Entfernen Sie die Splinte und nehmen Sie die Karosserie ab
Stellen Sie sicher, dass alle Zubehörteile richtig angebracht sind. Entfern den Sie vorher den Schutzfilm von der Karosserie.

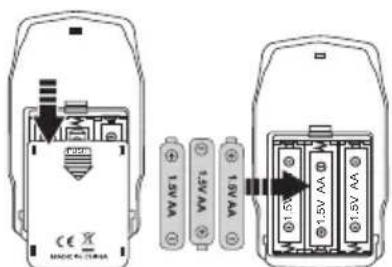

2. Installieren Sie die Senderbatterien
(1) Entfernen Sie die Batterieabdeckung.
(2) Installieren Sie 3 × 1.5V AA Batterien (nicht im Lieferumfang enthalten)
(3) schlieBen Sie die Abdeckung.
ACHTUNG!
Achten Sie auf die richtige Polarität wie angegeben.
Mischen Sie keine alten und neuen Batterien
Mischen Sie nicht verschiedene Arten von Batterien
(Abbildung1) (Abbildung2) (Abbildung3)
3. LADEN UND INSTALLATION DER AUFLADBAREN BATTERIEN

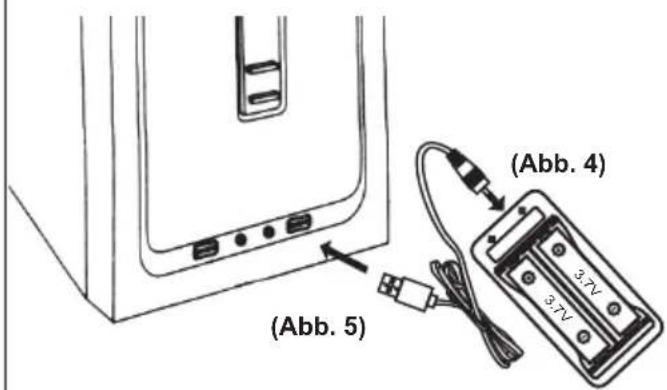

(1.) Verbinden Sie den Klinkenanschluss des Ladekabels mit der Ladeschale (siehe Abb. 4) und anschließlich den USB Anschluss mit einem Computer oder Steckdosenadapter (Abb. 5). Die grüne LED zeigt die Bereitschaft an. Legen Sie die Batterien in die Ladeschale (achtung: auf Polarität achtten!). Die LED leuchtet rot während des Ladens und wechselt zu grün wenn der Vorgang abgeschlossen ist. Die Ladezeit bei leeren Batterien beträgt ca. 2 Stunden.

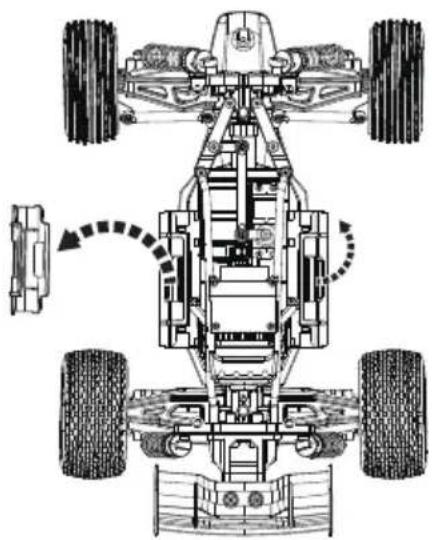

(2.) Entfernen Sie die Batterie-Halteklammern am Fahrzeug um die Batterien zu entnahmen (Abb. 6)

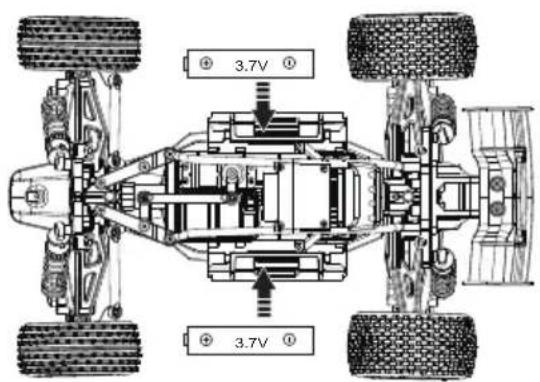

(3.) Bestücken Sie das Fahrzeug mit den beiden Batterien (Abb. 7) - ACHTUNG: auf Polarität achten!)
(Abb. 7)
(Abb. 6)

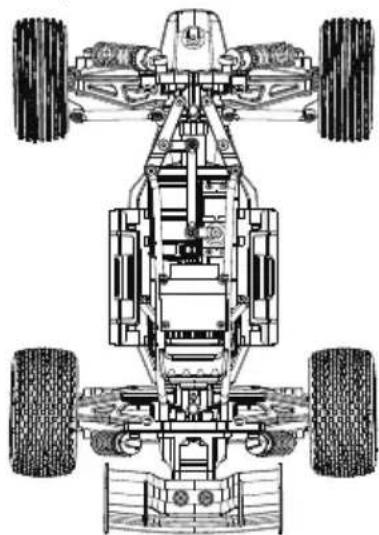

(4.) Befestigen Sie die Batterie-Halteklammern wieder am Fahrzeug (Abb. 8)
(Abb. 8)
4. LADEGERÄT / BATTERIE / LADESCHALE HINWEISE & INSTRUKTIONEN
(1.) Um ein „Überladen“ der Lithium Batterien zu verhindern, verfügt die Ladeschale über eine Schutzfunktion, welche das verhindert. Um die Performance der Batterien zu halten, sollen den diese aber nicht länger als 24 Stunden mit der Ladeschale am Strom angeschlossen sein.
(2.) Der Fahrtenregler verfügbar über eine Tiefentlade-Schutzfunktion. Dies Funktion verhindert eine Beschädigung der Batterie. Bei Aktivierung dieser Funktion bleibt das Fahrzeug stehen und der Regler im Fahrzeug blinkt rot. ACHTUNG: Achten Sie daraufauf, dass Sie das Fahrzeug nach dem Betrieb abschalten! Ansonsten wird die Batterie tiefentladen und beschädigt.
(3.) Der Fahrtenregler verfügbar über eine Überhitzungs-Schutzfunktion. Sollte das Fahrzeug überhizen, wird diese Funktion aktiviert und das Fahrzeug bleibt für 3-6 Sekunden stehen. Sie können das Fahrzeug danach weiterfahren, jedoch raten wir es auszuschalten und einige Minuten abkühlen zu halten.

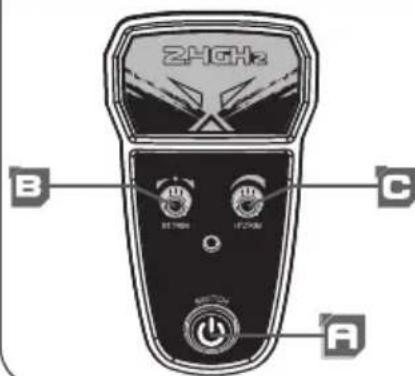

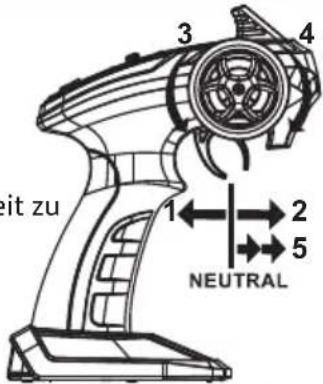

5. FERNSTEUERUNGS BELEGUNG
A. Stromschalter
B. Lenkung Trimm
C. Gas Trimm
(niedrige Geschwindigkeit zu hoher Geschwindigkeit)
- Vorwärts
- Bremse
- Links
- Rechts
- Zurück
6. FERNSTEUERUNGS BETRIEB
- Schalten Sie den Sender ein, die rote LED blinkt.
- Wenn das Binden mit dem Auto erfolgreich war, brennt die rote LED permanent.
Rote LED
Blinkt die rot LED während des Betriebs, ist die Batterie leer.itte austauschen.
7. Anweisungen zum Sender
A.Stromschalter
Stromschalter
Beim ersten Binden müssen sowohl das Auto als auch der Sender innerhalb von 3 Sekunden eingeschaltet werden, um die Frequenz zu binden. Die rote LED am Sender leuchtet auf, wenn das Binden erfolgreich war. Zur gleichen Zeit wird die LED am Auto aufleuchten

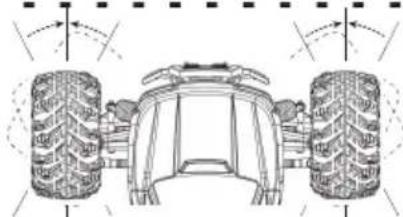

B.Lenkung Trim
Wenn Fahrzeug und Sender eingeschaltet sind und die Vorderreifen nicht gere de stehen, verwenden Sie ST. TRIM zum Einstellen der Lenkung.
- Wenn das Fahrzeug nach links übersteuert, sollte ST. TRIM im Uhrzeigersinn gedreht werden.
- Wenn das Fahrzeug nach rechts übersteuert, sollte ST. TRIM angepasst und gegen den Uhrzeigersinn gedreht werden.
C.Gastrimmung
EMPFEHLUNG:itte stellen Sie HT.TRIM auf die niedrigste Geschwindigkeit ein, wenn Si mit das Fahrzeug zum ersten Mal benutzen,um Schaden am Fahrzeug zu vermeiden!
(Schnelle Geschwindigkeit)
(Lanfsame Geschwindigkeit)
WARNING
- Lassen Sie den Akku während der Ladung oder Entladung nie unbeaufsichtigt.
- Nur auf feuerfestem Untergrund laden
- Lassen Sie Kinder den Akku nie ohne Überwachung von Erwachsenen gebrauchen.
- Modifizieren Sie nicht den Akku, das Gehäuse oder die Stecker.
- Laden Sie den Akku in einem gut belufteten Raum, fern von Menschen und elektrisch leitenden oder entflammbaren Materialallen.
- Wenn der Akku während dem Lade- oder Entladevorgang anormale Reaktionen aufweist, so wie Überhitzen, Herauslassen von Gasen oder Flüssigkeiten,ziehen Sie den Steckersofar aus und lagern Sieihn an einem sicheren Ort, fern von Menschen und entflammbaren Materialallen.
- Verwenden Sie nie einen Akku, der bel einem Crash beschädigt worden ist. Lagerm Sie
-ihn an einem sicheren Ort, fern von Menschen und entflammbaren Materialien. Die Akkus können beim Gebrauch sehr heiss werden.
Garantiebestimmungen
Mit dem Erwerb und Gebrauch Ihres Absima Produkts erklaren Sie sich mit den Garantiebestimmungen der Absima GmbH einverstanden.
Die Garantie bezieht sich nur auf bereits beim Kauf des Produktes vorhandene Material- und/oder Funktionsmängel.
Von der Garantie ausgeschlossen sind:
- Schaden durch falsche Anwendung
- Schaden durch vernachlässigung der Sorgfaltspflicht
- Schaden durch unsachgemäß Behandlung und Wartungsfehler
Flüssigkeitschäden
Garantiefalle melden SieittehremVerkafer/Fachhandler.
Sollte e h i t t der Sendung bei. Zudem brauchen wir ihre kompletten Kontaktdaten (gut leserlich).
Die direkte Zusendung an die Serviceabteilung der Absima GmbH bedarf der vorhergehenden Absprache. Dies kann Telefonisch unter +49 911 65084130 oder per E-Mail an service@absima.com erfolgen.
Die anfallenden Portokosten tragt der Versender. Unfreie oder kostenpflichtige Pakete werden nicht angenommen.
Jeder eingehende Garantiefall wird zunachst durch unsere Serviceabteilung auf Zulässigkeit geprüft.
Fur Reklamationen die nicht unter die Garantie fallen, konnen ggf. Kosten fur die Uberprüfung anfallen.
Reparaturen oder Leistungen die nicht unter die Garantie fallen, berechnen wir per Vorkasse.
Haftungsausschluss
Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen zur Verwendung des Produktes zu keiner Zeit von der Absima GmbH überwacht werden kann, übernimmt die Absima GmbH Keinerlei Haftung fur Schaden, Kosten, Verluste, die sich aus falscher Handhabung und/oder fehlerhaften Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
Soweit gesetzlich zugelassen, wird die Verpflichtung zur Schadensersatzleistung, aus welchen rechtlichen Begründungen auch immer, auf den Rechnungswert des am Ereignis beteiligten Absima Produkts begrenzt.
Dies gilt nicht, soweit wir durch zwingende gesetzliche Vorschriften oder grobe Fahrlösigkeit unbeschrankt haften müssen.
Konformitätserklung
Hiermit erklart der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen
einschlagigen Bestimmungen der EU Richtlinie befindet.
Die Konformitätserklarung kann unter
http://absima.com/index.php/downloads/erklaerungen/
eingesehen werden oder unter
angefordert werden.
Entsorgung
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Produkt am Ende seiner Lebensdauer, so entsorgen Sie dieses gemäß den geltenden gesetzlichen Bestimmungen bei ihren communalen Sammelstellen, Eine Wichtig! Entfern den Entsorgung die Batterien oder den/die Akkus. Für Batterien und Akkus gilt ein getrenntes Rücknahme-System.
Sie Leisten mit der fachgerechten Entsorgung ihrer Altgeräte einen wichtigen Beitrag zum Umweltschutz.
Absima GmbH
Gibitzenhofstraße 127 a / RG
90443 Nurnberg, Deutschland
Phone: +49 911 65084130 / Fax: +49 911 65084140
www. absima.com
Technische Änderungen, Änderung am Design und an Ausstattung vorbehalten.
Caution
Produkt Konfiguration
14001-red
14002 - green
14004 - blue
14005-red
RC Car Manual
Remote Control (Radio)
