Produkttyp	Wasserdichter sensorloser Brushless-Fahrtenregler
Modell	WP-10BL50-RTR (A10 ECO)
Dauerstrom / Spitzenstrom	50 A / 300 A
Widerstand	0,0010 Ohm
Geeignet für	1/10 Onroad/Offroad, 1/8 Offroad
Motorlimit (2S LiPo / 6 Zellen NiMH)	On-road: ≥8T, Off-road: ≥11T
Motorlimit (3S LiPo / 9 Zellen NiMH)	On-road: ≥11T, Off-road: ≥14T
Akku-Unterstützung	4-9 Zellen NiMH oder 2-3S LiPo
Lüfterspannung	5 V (über BEC)
BEC	6 V / 3 A (Schaltregler)
Abmessungen (L×B×H)	48,5 × 38 × 32 mm
Gewicht	90 g
Wasserdichtigkeit	Wasserdicht und staubdicht (kurzzeitig unter Wasser, Lüfter vorher entfernen)
Fahrmodi	Vorwärts mit Bremse; Vorwärts/Rückwärts mit Bremse
Bremsfunktion	Proportionale ABS-Bremse mit 4 Stufen; Drag-Brake in 8 Stufen (0-40%)
Startmodi (Punch)	4 Stufen (Soft bis sehr aggressiv)
Sicherheitsfunktionen	LiPo/NiMH-Abschaltung, Überhitzungsschutz, Signalverlustschutz, Motorblockierschutz
Programmierung	Über SET-Taster am Ein-/Ausschalter
Lieferumfang	Regler inkl. Lüfter
Hersteller	Absima GmbH, Nürnberg

Häufig gestellte Fragen - A10 ECO Absima

Wie schließe ich den Regler korrekt an?

Verbinden Sie die + und - Kabel mit dem Akku, die A/B/C Kabel mit dem Motor und das dünne Kabel (schwarz/rot/weiß) mit Kanal 2 des Empfängers. Das Servokabel kommt in Kanal 1. Bei falscher Drehrichtung tauschen Sie zwei Motorkabel.

Wie kalibriere ich den Regler mit der Fernsteuerung?

1. Regler ausschalten, Fernsteuerung einschalten (Gaskanal auf REV, EPA/ATV 100%, ABS aus). 2. SET-Taste gedrückt halten und Regler einschalten, loslassen sobald rote LED blinkt. 3. Neutral, Vollgas und Vollbremse nacheinander einstellen. 4. Nach Abschluss alles aus- und wieder einschalten.

Welche Fahrmodi gibt es und wie stelle ich sie ein?

Es gibt zwei Modi: Vorwärts mit Bremse (Wettbewerb) und Vorwärts/Rückwärts mit Bremse (Training/Normal). Ändern über Programmiermodus (SET-Taste beim Einschalten halten, bis grüne LED 1x blinkt, dann SET kurz drücken).

Was bedeutet der Alarmton 'beep-beep, beep-beep'?

Dieser Ton (1 Sekunde Pause) signalisiert eine abnormale Eingangsspannung. Überprüfen Sie die Akkuspannung und die Verkabelung zwischen Akku und Regler.

Wie stelle ich die Spannungsabschaltung (LiPo-Schutz) ein?

Im Programmiermodus (SET beim Einschalten halten) wählen Sie Programm 3. Sie können zwischen Keine Abschaltung und Werten von 2,6 V bis 3,4 V pro Zelle wählen. Werkseinstellung ist 3,2 V/Zelle.

Kann ich den Regler auch im Wasser betreiben?

Ja, der Regler ist wasserdicht und kann kurzzeitig unter Wasser arbeiten. Entfernen Sie vorher den Lüfter und trocknen Sie den Regler nach Gebrauch gründlich, um Korrosion zu vermeiden.

Was mache ich, wenn der Motor ruckelt oder nicht gleichmäßig anläuft?

Dies deutet auf eine zu schwache Akku-Entladerate hin. Verwenden Sie einen Akku mit höherer C-Rate oder passen Sie die Getriebeübersetzung an. Auch der Startmodus (Punch) kann auf eine weichere Stufe gestellt werden.

Wie setze ich den Regler auf Werkseinstellungen zurück?

Halten Sie bei neutralem Gashebel die SET-Taste länger als 3 Sekunden gedrückt, bis rote und grüne LED gleichzeitig blinken. Schalten Sie den Regler dann aus, um den Vorgang abzuschließen.

Welche maximale Bremskraft ist einstellbar?

Unter Programm 5 können Sie die maximale Bremse in 4 Stufen einstellen: 25%, 50%, 75%, 100%. Werkseinstellung ist 100% (schwarz hinterlegt).

Was bedeuten die roten und grünen LEDs während der Fahrt?

Bei Vorwärts- oder Rückwärtsfahrt leuchtet die rote LED dauerhaft. Bei Vollgas oder Vollbremse leuchtet zusätzlich die grüne LED. Im Neutralbereich leuchten beide LEDs nicht.

BEDIENUNGSANLEITUNG A10 ECO Absima

Wasserdichter Sensorloser Brushless Fahrtenregler A10 ECO

Danke dass Sie sich für unser Produkt entschieden haben. Das Power System für RC Modelle kank sehr gefährlich sein, bitte lesen Sie die Anleitung gewissenhaft durch. Dadurch das wir keine Kontrolle über die korrekte Verwendung, Installation, Anwendung oder Wartung unserer Produkte haben, wird keine Haftung bei fehlerhafter Anwendung übernommen. Wenn ein Problem während der Anwendung auftritt, lesen Sie in der Anleitung nach. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder besuchen Sie unsere Website:

www.absima.com

【FEATURES】

1. Wasserdicht und staubdicht. Der Regler kann für eine kurze Zeit unter Wasser arbeiten.
   (Bitte entfernen Sie den Lüfter bevor Sie unter Wasser fahren sollten. Danach bitte säubern und trocknen Sie den Regler damit die Kontakte nicht das rosten anfangen.
2. Speziell für RC Cars und Trucks, mit hervorragendem Start-up, Beschleunigung und linearer Funktion.
3. Sensorlos
4. 2 Fahrmodis (Vorwärts mit Bremse, Vorwärts/Rückwärts mit Bremse)
5. Proportional ABS Bremsfunktion mit 4 Einstellungen der maximalen Bremsfunktion. 8 Einstellungen um die Drag Brake einzustellen.
6. 4 Start Modis (Punch) von „Soft“ zu sehr aggressiv um das Anfahren zu verändern.
7. Mehrere Sicherheits Features: Abschaltung für LiPo's oder NiMH Akkus / Überhitzungsschutz /
   Signalverlust Schutz / Motor Blockierschutz.
8. Einfach einzustellen über den „SET“ Knopf am EIN/AUS Schalter.

Spezifikationen

Model		WP-10BL50-RTR
Ampere / Peak Ampere		50A/300A
Widerstand		0.0010 ohm
Passend für			1/10 Onroad / Offroad / 1/8 Offroad
Motor Limit	2S Lipo6 Zellen NiMH	On-road: ≥8TOff-road: ≥11T
	3S Lipo9 Zellen NiMH	On-road: ≥11TOff-road: ≥14T
Akkus		4-9 Zellen NiMH oder 2-3S LiPo
Spannung des Lüfters (Note1)		5V
Built-in BEC		6V/3A (Switch Mode)
Abmessungen/Gewicht		48.5*38*32 / 90g

* Note1:
1) Der Lüfter wird über das verbaute BEC betrieben, das heißt Sie müssen die Eingangsspannung nicht überprüfen falls diese zu niedrig oder zu hoch sein sollte.
2) Wenn Sie bei Regen oder im Wasser fahren, dann bitte entfernen Sie den Lüfter.

Inbetriebnahme:

1. Schließen Sie den Regler, Motor, Empfänger,

Akku und das Servo wie auf dem Bild an.

„+“ und „-“ Kabel vom Regler werden mit dem Akku verbunden. A/B/C Kabel werden mit dem Motor verbunden. Der „SET“ Knopf wird verwendet um den Regler einzustellen. Das Kabel vom Regler (schwarz/rot/weiß)

wird in den Kanal 2 vom Empfänger gesteckt. Das Kabel vom Servo kommt in den Kanal 1. Die Kabel vom Regler zum Motor können zusammengesteckt werden wie Sie wollen. Falls der Motor dann in die entgegengesetze Richtung drehen sollte dann tauschen Sie einfach 2 Kabel miteinander.

Bedienungsanleitung Brushless Fahrtenregler wasserdicht (RTR Version)

Beachte: An der Fernsteuerung können Sie auch die Drehrichtung vom Motor ändern. Danach müssen Sie aber die Kalibrierung zwischen Fernsteuerung und Regler neu machen. Das wird im nächsten Schritt beschrieben.

2. Kalibrieren

Wenn Sie einen neuen Regler, eine neue Fernsteuerung, oder nachdem Sie Änderungen an der Einstellung der neutral Position vom Gas Kanal vorgenommen haben, ATV oder EPA Parameter verändert haben müssen Sie den Regler neu kalibrieren. Ansonsten kann es sein das der Regler nicht richtig funktioniert. Die folgenden Schritte zeigt Ihnen die Vorgehensweise:

A) Schalten Sie den Regler aus, schalten Sie die Fernsteuerung ein. Gas/Brems Kanal auf „REV“ stellen. Wenn Sie „EPA/ATV“ Werte am Gas Kanal einstellen können, dann stellen Sie diesen Wert auf 100% und schalten Sie die ABS Funktion an der Fernsteuerung aus. B) Drücken und halten Sie nun den „SET“ Knopf. Dabei schalten Sie die Fernsteuerung ein wenn die rote LED das blinken anfängt, lassen Sie sofort den „SET“ Knopf los. (Note2) (Beachten Sie die Bilder auf der rechten Seite)

C) Stellen Sie die 3 Punkte wie auf dem rechten Bild dargestellt ein. 1) Neutral Position 2) Vollgas 3) Vollbremse D) Wenn der Kalibrierungprozess abgeschlossen ist, schalten Sie alles aus und dann wieder ein. Nun kann der Regler verwendet werden.

Note2: Wenn Sie den „SET“ Knopf nicht los lassen nachdem die rote LED das blinken angefangen hat, fährt dieser in den Programm Modus. In diesem Fall schalten Sie bitte den Regler wieder aus und starten Sie die Kalibrierung neu (Schritt A bis D).

3. LED Status im normalen Betrieb

A) Wenn der Gashebel im neutralen Bereich ist, leuchtet weder die rote noch die grüne LED.
B) Wenn das Fahrzeug vorwärts fährt, leuchtet die rote LED solide. Die grüne LED wird auch aufleuchten wenn der Gashebel bei 100% ist.
C) Beim Bremsvorgang leuchtet die rote LED solide. Die grüne LED wird auch aufleuchten wenn der Bremshebel bei 100% ist. D) Wenn das Fahrzeug rückwärts fährt leuchtet die rote LED solide.

Alarmtöne

1. Eingangsspannung Alarmton: Beim einschalten überprüft der Regler die Eingangsspannung. Wenn die Spannung nicht im normalen Bereich ist wird ein Alarmton ertönen: „beep-beep-, beep-beep-, beep-beep-“ (1 Sekunde zwischen jedem „beep-beep-“ Ton).
2. Gassignal Alarmton: Wenn der Regler nicht das normale Gassignal erkennt wird ein Alarmton ertönen: „beep-, beep-, beep-“ (2 Sekunden zwischen jedem „beep-“ Ton).

Schutzfunktionen

1. Abschaltspannung: Wenn die Spannung eines LiPo Akku für 2 Sekunden niedriger ist als der Schwellenwert, wird der Regler die Ausgangsleistung abschalten. Bitte beachten Sie das der Regler nicht gestartet werden kann wenn jede Zelle des LiPo's weniger wie 3.5V hat.
   NiMH Akkus: Wenn die Spannung des gesamten Akkus höher ist als 9V aber niedriger als 12V, wird der Akku als 3S LiPo erkannt. Wenn die Spannung weniger als 9V beträgt wird der Akku als 2S LiPo erkannt. Zum Beispiel, wenn der Akku 8V hat und die Grenze ist bei 2.6V/Zelle ist wird der Akku als ein 2S LiPo erkannt. Die Grenze bei NiMH Akkus beträgt 2.6x2 = 5.2V.
2. Überhitzungsschutz: Wenn die Temperatur für mehr als 5 Sekunden über dem eingestellten Wert (vom Werk) ist, schaltet der Regler ab.
3. Signalverlust Schutz: Der Regler wird abgeschaltet wenn das Signal für 0,2 Sekunden verschwindet.

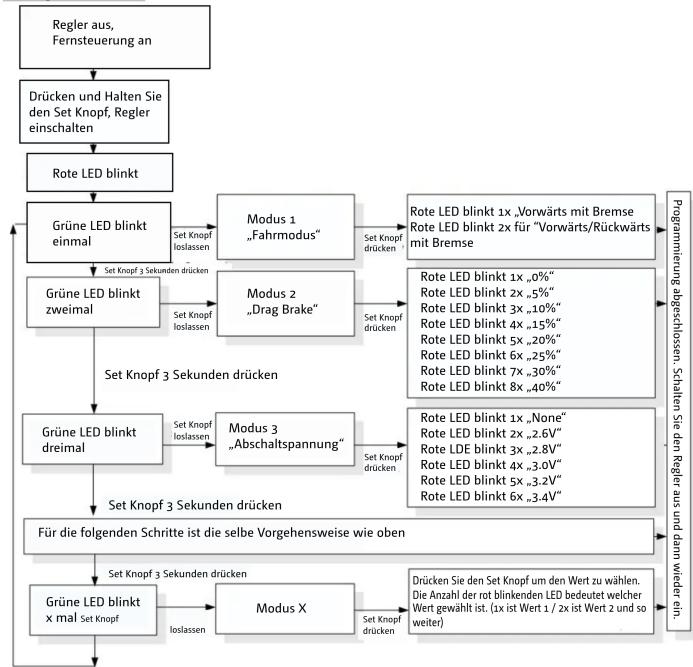

Regler programmieren
1. Programm Methode

Regler aus, Fernsteuerung an
Drücken und Halten Sie den Set Knopf, Regler einschalten
Rote LED blinkt
Grüne LED blinkt einmal
Grüne LED blinkt zweimal
Set Knopf 3 Sekund
Grüne LED blinkt dreimal Set Knopf loslassen
Set Knopf 3 Sekun
Für die folgenden Schritte ist die selbe Vorgehensweise wie oben
Set Knopf 3 Sekunden Grüne LED blinkt x mal Set Knopf loslassen

Beachte:

Im Programmierungsprozess gibt der Motor ein „Beep“ Ton von sich wenn die LED blinkt.
Der 5te Programmpunkt wird durch 5 kurze Beep Töne beschrieben ("BBBBB").
Für die einzustellenden Werte jedes Programms wurde eine längere Blinkphase und einen langen „Beep---“ Ton programmiert um den Wert 5 zu erkennen. Das erleichtert das erkennen der höheren Nmmern.

Zum Beispiel:

„Lange Blinkphase“ (Motor Ton „B---“) = Wert 5
„Lange Blinkphase + kurze Blinkphase“ (Motor Ton „B---B“) = Wert 6
„Lange Blinkphase + 2 kurze Blinkphasen“ (Motor Ton „B---BB“) = Wert 7
„Lange Blinkphase + 3 kurze Blinkphasen“ Motor Ton „B---BBB“) = Wert 8

1. Einstellbare Werte

Einstellbare Parameter	Einstellbare Werte
	1	2	3	4	5	6	7	8
1. Fahrmodus	Vorwärts mit Bremse	Vorwärts/Rückwärts mit Bremse
2. Drag Brake	0%	5%	10%	15%	20%	25%	30%	40%
3. Spannungs-abschaltung	Keine Abschaltung	2.6V/Zelle	2.8V/Zelle	3.0V/Zelle	3.2V/Zelle	3.4V/Zelle
4. Start Modus (Punch)	Level 1 (Soft)	Level2	Level3	Level4 (sehr aggressiv)
5. Maximale Bremse	25%	50%	75%	100%

Die schwarz hinterlegten Felder sind die Einstellungen vom Werk

3. Einstellbare Werte

3.1 Fahrmodus: Beim „Vorwärts mit Bremse“ Modus fährt das Fahrzeug vorwärts und hat eine Bremsfunktion aber der Rückwärtsgang ist nicht aktiviert. Dieser Modus ist für den Wettbewerb gedacht. Der „Vorwärts/Rückwärts mit Bremse Modus ist für den normalen Gebrauch und für das Training gedacht.
Beachte: Beim "Vorwärts/Rückwärts mit Bremse" Modus müssen Sie an der Fernsteuerung erst Bremsen und dann erneut auf Rückwärts drücken damit das Fahrzeug rückwärts fährt.

3.2 Drag Brake: Drag Brake kann man auch als Automatik Bremse bezeichnen. Dies simuliert die Motorbremse.

3.3 Spannungsabschaltung: Diese Funktion schützt Ihren Akku vor dem tiefentladen. Der Regler überwacht zu jedem Zeitpunkt die Spannung des Akkus. Wenn die Spannung niederiger als der Schwellenwert ist, wird die Ausgangsleistung auf 50% innerhalb von 2 Sekunden reduziert. Bitte hören Sie sofort auf zu fahren, der Regler wird innerhalb von 10 Sekunden die Ausgangsleistung vollständig unterbrechen. Die einstellbaren Werte sind in der oberen Tabelle aufgelistet.

3.4 Start Modus (Punch): Einstellbar von Level 1 (soft) bis hin zu Level 4 (sehr aggressiv). Dieser Modus verändert das Anfahrverhalten vom Motor. Wenn der Motor nicht reibungslos anfahren kann (Motor zittert), bedeutet dass die Entladungsfähigkeit des Akkus zu schwach ist. Verwenden Sie dann einen Akku mit einer höhren Entladungsfähigkeit oder verändern Sie die Getriebeübersetzung.

3.5 Maximale Bremse: Der Regler stellt eine proportionale Bremsfunktion. Die Bremskraft bezieht sich auf die Position des Bremshebel. Die maximale Bremskraft haben Sie wenn der Bremshebel auf Anschlag steht. Eine sehr hohe Bremskraft verkürzt die Bremszeit kann aber die Getriebe beschädigen.

4. Regler zurücksetzen

Jederzeit wenn der Gas/Bremshebel in der neutralen Position steht (außer im Kalibierungs oder Programm Modus) drücken Sie die „SET“ Taste für mehr als 3 Sekunden. Die rote und die grüne LED beginnen zur selben Zeit zu blinken, dass bedeutet das jeder eingestellte Wert wieder auf Werkseinstellung umschaltet. Sie müssen den Regler ausschalten um den Prozess abzuschließen.

Fehlerbehebung

Problem	Grund	Lösung
Nach einschalten, Motor geht nicht, kein Ton.	Die Verbindungen zwischen Akku und Regler sind nicht richtig.	Überprüfen Sie die Verbindungen ggf. erneuern Sie die Verbindungen.
Nach einschalten, Motor geht nicht an aber ein Warnton „beep-beep-, beep-beep-“ ertönt. (1 Sekunde zwischen „beep-beep-“)	Eingangsspannung ist abnormal, zu hoch oder zu gering.	Überprüfen Sie die Spannung vom Akku.
Nach einschalten, Motor geht nicht an aber ein Warnton „beep-, beep-, beep-“ ertönt. (Jedes „beep-“ hat einen 2 Sekunden interval). Die rote LED leuchtet solide.	Gassignal ist abnormal.	Überprüfen Sie die Fernsteuerung und den Empfänger. Überprüfen Sie die Kabel zum Kanal 2 am Empfänger.
Nach einschalten, Motor geht nicht an und die rote LED blinkt sehr schnell.	Die neutrale Position des Gaskanal hat sich geändert.	Kalibrieren Sie den Regler neu oder verändern Sie die Gas Trimmung an der Fernsteuerung.
Der Motor dreht in die falsche Richtung.	Ändern Sie die Steckverbindungen zwischen Motor und Regler.	2 Kabel zwischen Motor und Regler miteinander tauschen.
Der Motor hört im Betrieb auf zu drehen.	Signalverlust	Überprüfen Sie die Fernsteuerung und den Empfänger. Überprüfen Sie die Kabel zum Kanal 2 am Empfänger.
	Der Regler hat in Unterspannungs-schutz geschaltet.	Fahrakku tauschen.
Zufälliger Stopp oder Neustart oder unregelmäßiger Arbeitszustand.	Einige Verbindungen sind nicht korrekt.	Überprüfen Sie alle Verbindungen: Akku, Reglerkabel zu Empfänger, Motorkabel etc.
	Es bestehen starke elektromagnetische Störungen.	Regler reseten. Falls der Fehler immer noch auftritt, müssen Sie wo anders fahren.

Sollten Sie Probleme mit diesem A10 ECO Regler haben, so wenden Sie sich an Ihren lokalen Fachhändler oder kontaktieren Absima direkt unter: www.absima.com

Konformitätserklärung

Für das in dieser Anleitung erwähnte Produkt aus unserem Hause gilt die einschlägige und zwingende EG Richtlinie:

EMV-Richtlinie: 2004/108/EG

Folgende Fachgrundnormen wurden herangezogen:

EN 61000-6-1:2007

EN 61000-6-3:2007

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende Ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte die Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoff- sammelhöfen, die diese Geräte kostenlos entgegennehmen. Die odrnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung. Für Geschäftskunden in der Europäischen Union: Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronsiche Geräte entsorgen möchten. Er hält weiter Informationen für Sie bereit. Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union. Diese Symbol ist nur in der Europäischen Union gültig.

Absima GmbH

Gibitzenhofstr. 127A / RG

D-90443 Nürnberg
