Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 11)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Warnung!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit

dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerät nur komplett montiert benutzen.
Das Gerät nie ohne oder mit beschädigtem Schutzgitter verwenden.
- Das Schutzgitter niemals abdecken oder das Lüfterrad blockieren.
Das Gerät darf nicht in Räumen, in denen feuergefährliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden, betrieben werden.
- Das Gerät nicht in der Nähe von offenen Flammen oder glimmender Asche betreiben.
• Das Gerät nicht unbeaufsichtigt betreiben.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

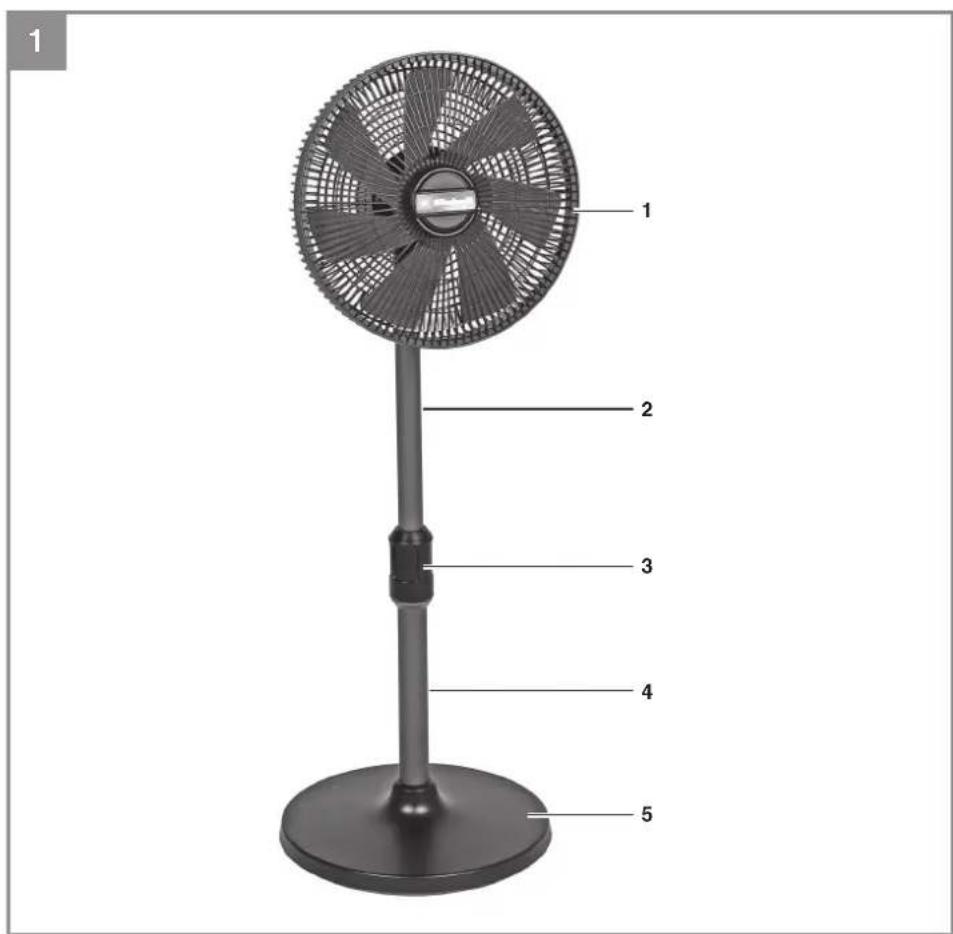

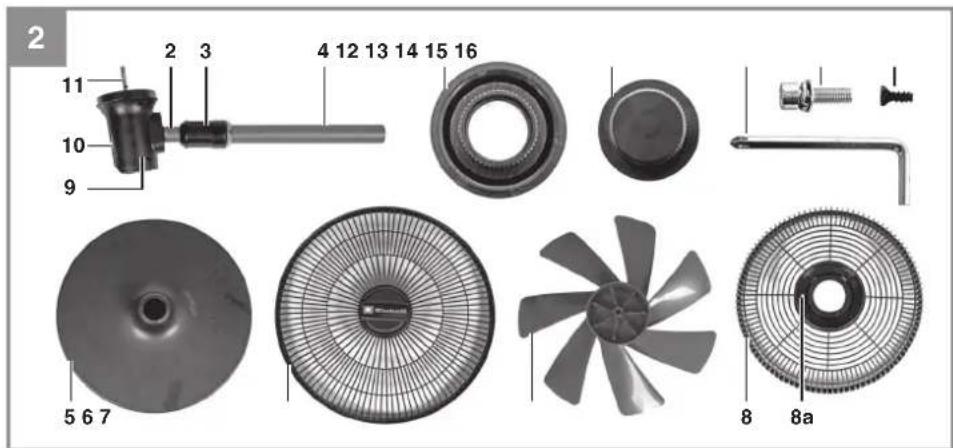

1. Ventilatorkopf
2. Standrohr teleskopierbar
3. Feststellmutter
4. Standrohr feststehend
5. Standfuß
6. Schutzgitter vorne
7. Lüfterrad
8. Schutzgitter hinten
9. Motoreinheit
10. Bedienfeld
11. Motorwelle
12. Sicherungsmutter hinteres Schutzgitter
13. Sicherungsmutter Lüfterrad
14. Kombischlüssel (Innensechskant/Kreuzschlitz)
15. Innensechskantschraube mit U-Scheibe und Federring
16. Sicherungsschraube für Schutzgitter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle

D

in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Akku-Ventilator
  • Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Das Gerät ist für die allgemeine Belüftung im Hausgebrauch bestimmt.

Gerät vor Regen und Feuchtigkeit schützen.

Das Gerät darf nur nach dessen Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: 18 V d.c. max. Luftgeschwindigkeit: 15 km/h Ventilatorgröße: 32cm Gewicht: 3,4 kg

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und darf nur mit den Li-Ion Akkus der Power X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie dürfen nur mit dem Power X-Charger geladen werden.

5. Vor Inbetriebnahme

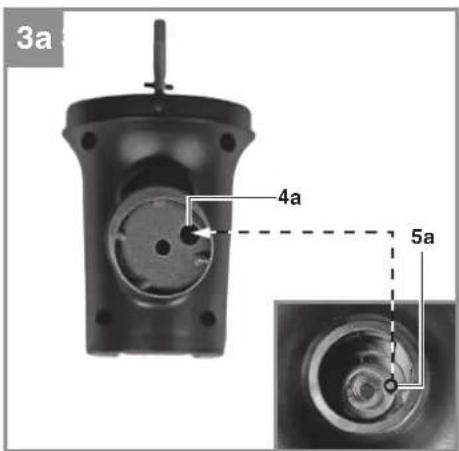

1. Bild 2/Bild 3a: Den Standfuß (Pos. 5) und das Standrohr (Pos. 4) zusammenstecken. Dabei muss der Standrohr-Aufnahmedorn (Pos. 5a) mit dem Loch (Pos. 4a) übereinstimmen. Ansonsten ist die Montage nicht möglich.

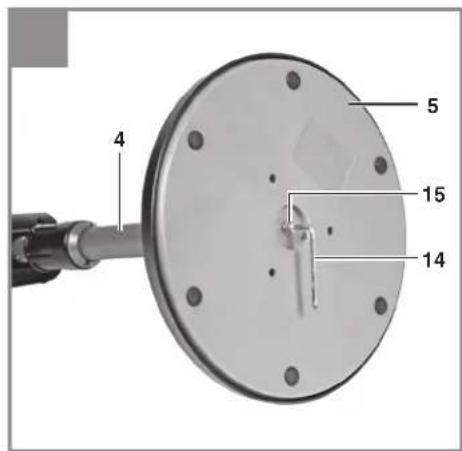

2. Bild 3b: Das Standrohr (Pos. 4) mit der Innensechskantschraube (Pos. 15) am Standfuß (Pos. 5) festschrauben. Dazu den Kombischlüssel (Pos. 14) verwenden.

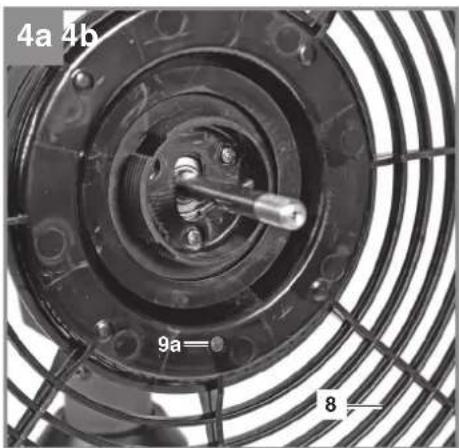

3. Bild 4a: Das hintere Schutzgitter (Pos. 8) auf die Motoreinheit (Bild 2/Pos. 9) stecken. Dabei auf die Verdrehsicherungen von Motoreinheit (Pos. 9a) und Schutzgitter (Bild 2/Pos. 8a) achten.

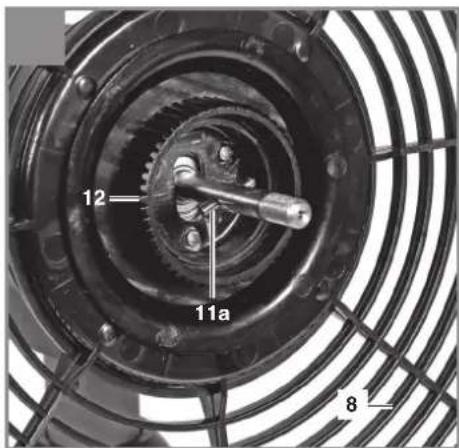

4. Bild 4b: Das hintere Schutzgitter (Pos. 8) mit der Sicherungsmutter (Pos. 12) an der Motor-einheit fi xieren.

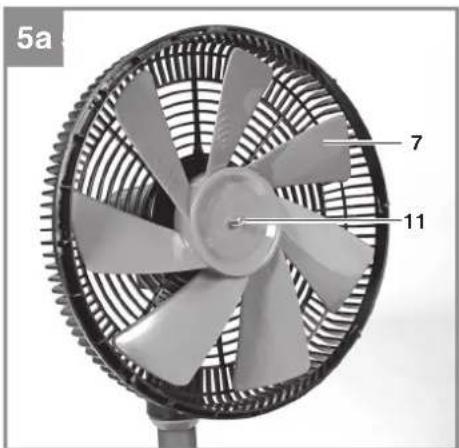

5. Bild 4b/Bild 5a: Das Lüfterrad (Pos. 7) auf die Motorwelle (Pos. 11) stecken. Dabei auf die Verdrehsicherungen von Motorwelle (Pos. 11a) und Lüfterrad (Bild 2/Pos. 7a) achten.
6. Bild 5b: Das Lüfterrad (Pos. 7) mit der Sicherungsmutter (Pos. 13) sichern – Linksgewinde!
7. Bild 6a/Bild 6b: Das vordere Schutzgitter (Pos. 6) so auf das hintere Schutzgitter (Pos. 8) drücken, dass die Markierungen Pos. 6a und Pos. 8a gegenüberliegen. An- schließend das vordere Schutzgitter so drehen, dass die Markierungen Pos. 6a und Pos. 8b gegenüberliegen.
8. Bild 6c: Das vordere Schutzgitter mit dem hinteren Schutzgitter auf der den Markierungen gegenüberliegenden Seite verschrauben.

-7-

D

Dabei unbedingt darauf achten, dass die Bohrungen der beiden Schutzgitter übereinanderliegen. Zum Verschrauben die Sicherungsschraube für Schutzgitter (Pos. 16) und den Kombischlüssel (Pos. 14) verwenden.

5.2 Montage des Akkus (Bild 7)

Drücken Sie wie in Bild 7 zu sehen die Rasttaste (b) des Akkus und schieben Sie den Akku (a) in die dafür vorgesehene Akkuaufnahme. Dabei auf Einrasten der Rasttaste achten! Der Ausbau des Akkus erfolgt in umgekehrter Reihenfolge!

5.3 Laden des Li-Akku-Packs (Bild 7/8)

1. Akku-Pack (a) aus der Akkuaufnahme heraus ziehen, dabei die Rasttaste (b) nach unten drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts in die Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät (c).

Unter Punkt „Anzeige Ladegerät“ fi nden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

5.4 Akkukapazitätsanzeige (Bild 9)

Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (e). Die Akku-Kapazitätsanzeige (d) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED('s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist unterschritten. Entfernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

• ob an der Steckdose die Netzspannung vorhanden ist.
• ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

• dasLadegerät

• und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

6. Bedienung

Hinweise: Der Ventilatorkopf lässt sich horizontal drehen. Die Oszillation erfolgt von der aktuellen Ventilatorkopfposition (Nullpunkt) aus. Nach dem Ausschalten kehrt der Ventilatorkopf zur Ausgangsposition (Nullpunkt) zurück.

6.1 Ein-/Ausschalter (Bild 10)

Auf dem Bedienfeld (Bild 7/Pos. 10) befin den sich Tastschalter für Ein-/Ausschalten, Gebläse-Stufe, Oszillation und Laufzeit sowie für die jeweils gewählte Einstellung die dazugehörige LED-Anzeige von Min. (1 LED leuchtet) - Max. (alle LEDs leuchten).

Einschalten:

• Drücken Sie den Ein-/Ausschalter (20).
- Der Akku-Ventilator schaltet dabei in der niedrigsten Stufe ein.

D

Ausschalten:

- Drücken Sie erneut auf den Ein-/Ausschalter (20)

6.2 Gebläse-Stufe einstellen (Bild 10)

• Die Gebläse-Stufe kann in 4 Stufen individuell an die jeweilige Situation angepasst werden.

- Der Akku-Ventilator schaltet immer in der niedrigsten ein.

Um die Gebläse-Stufe zu erhöhen, Drücken Sie auf die Gebläse-Stufen-Einstellung (21).

• Die Gebläse-Stufe wird mit jedem Drücken um eine Stufe erhöht.

6.3 Oszillation einstellen (Bild 10)

- Die Oszillation kann durch Drücken des Tasters (22) eingeschalten und durch mehrmaliges Drücken verändert werden. Nach 4-maligen Drücken ist die Oszillationsfunktion wieder ausgeschaltet.

• Die Oszillation kann 30°/60°/120° betragen und beginnt immer mit der kleinsten Stufe.

6.4 Laufzeitbegrenzung (Timer) einstellen (Bild 10)

- Die Laufzeit kann durch Drücken des Tasters (23) begrenzt und durch mehrmaliges Drücken verändert werden. Nach 4-maligen Drücken ist die Laufzeitbegrenzung wieder ausgeschaltet.

- Die Laufzeitbegrenzung kann 1h/4h/8h be- tragen und beginnt immer mit der kleinsten Stufe.

6.5 Neigung verstellen (Bild 7)

Durch Drücken nach oben oder unten kann der Motorkopf (9) geneigt werden.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus.

7.1 Reinigung

- Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

- Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

- Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com

8. Entsorgung und

Wiederverwertung

Das Gerät befin det sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Ziehen Sie den/die Akku(s) ab. Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Bei längerer Lagerung entfernen Sie den Akku aus dem Gerät.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerät lädt den Akku im Schnellladebetrieb.Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)
			Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.Maßnahme:Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befi ndet sich im Modus für schonende Ladung.Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben:- Akku wurde sehr lange Zeit nicht mehr geladen.- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10^ C und 45^ C.Maßnahme:Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.Maßnahme:Ein defekter Akku darf nicht mehr geladen werden.Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0^ C)Maßnahme:Entnehmen Sie den Akku und bewahren Sie diesen1 Tag bei Raumtemperatur (ca. 20^ C) auf.

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Akku
Verbrauchsmaterial/Verbrauchsteile*
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.
