BEDIENUNGSANLEITUNG S-LS-45 S Stamos

Allgemeine Sicherheitshinweise bei der Benurzung von Elektrogeräten:

Um das Vorletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets einige grundlogende Sicherheitsvorlehrungen zu treffen, wenn Sie dieses Geräte verwenden. Birte losen Sie diese Bodionungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung, bitte sorgfältig in der Nähe des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Typenschild); Falls Sie Zweifel haben, ob der Anschluss geerdet ist, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defectes Stromkabel! Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen oder feuchten Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schützen. Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niomand auf Kabel treten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende Luftzirkulation, wodurch Sie die Kühlung des Gerätes verbessern und gleichzeitig Wärmostaus vermeidon. Ziehen Sie vor der Reinigung dieses Gerätes den Netzstocker und benurzen Sie zur Reinigung nur ein feuchtes Tuch Vermeiden Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eindrings, bzw. darin verbleibt. Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparacur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!

HINWEIS! In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen der Maschine abweichen können. Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

Allgemeine Hinweise bei der Benutzung von unseren Geräten:

• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Umgang mit dem Gerät unterweisen. Die Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.
  • Vergewissern Sie sich, dass sich nichts Enczündbares in der Nähe vom Gerät befindet.
• Während der Erstbenutzung kann unter Umständen aus dem Gerätinneren etwas Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine entsprechende Lüftung gesorgt werden.
• Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig.
  • Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.

Modell S-LS-45 S | S-LS-45
Spannung (V) 230 - 50Hz
Nennstrom (A) 6
Leistung (W) 720
Arbeitstemporatur (°C)	0 / +40
Lagerungstemporatur (°C)	-20 / +80
Luftfeuchtigkeit der Lagerung 35% / 45%
LÖTSTATION
Temperaturbereich (°C)	200 - 480
Ausgangsloistung (W) 70
Temperaturbeständigkeit	±1°C
Widerstand der Lösipizte	< 2ohm
Spannung der Löspitze	< 2mV
HEISSLUFT-ENTLÖTSTATION
Temperaturbereich (°C)	100 - 480
Ausgangsloistung (W)	650
Temperaturbeständigkeit	±1°C
Geschwindigkeit der Luftströmung (L/min)	120

STAMOS | soldering

DE

DE

VERWENDUNGSBEREICH

Das Gerät ist vorgesehen für:

1. Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD uvm.
2. Schrumpfen, Trocknen von Farbe, Entfernen von Klebstoffen, Abtauen, Wärmedämmung, Kunststoffschweißen.

Für alle Schaden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

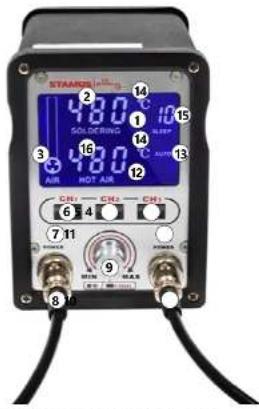

WIE FUNKTIONIERT DAS GERÄT - DAS GRUNDPRINZIP

Produktübersichte:

STAERS 480.0 SOLDERING 480.0 AIR HGT AIR CN 6 4 CH 1 7 11 9 12 13 14 15 16 2 3 4 5 6 7 8 9 10 11 12 13 14

VOR DER ERSTEN BENUTZUNG

Prüfung nach Erhalt der Ware

Bei Erhalt der Ware, prüfen Sie die Verpackung auf Umversehrtheit und öffnen Sie diese. Wenn die Verpackung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen in Verbindung mit der Transportgesellschaft und Ihrem Vertriebspartner, und dokumentieren so gut wie möglich die Beschädigungen. Stellen Sie das volle Paket nicht verkehrt herum auff! Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es horizontal und stabil gehalten wird.

Entsorgung der Verpackung

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

AUFBAU DES GERÄTES

Platzierung des Gerätes

Das Gerät sollte auf eine Arbeitsfläche aufgestellt worden, welche mindestens den Maßen des Gerätes entspricht. Die Arbeitsfläche sollte gerade sein, trocken und eine passende Höhe haben, um eine optimale Arbeitsweise zu ermöglichen und soll hitzebeständig sein.

Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.

BEDIENUNG (NUR) DER LÖTSTATION

1. Das Gerät ist auf stabilen Boden aufzustellen, der Löckolben ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, monbieren Sie die gewünschte Löspitze auf dem Lötkolben.
3. Das Gerät ist unter Anwendung des Hauptschalters auf der Rückseite des Gerätes einzuschalten, der Lötkolben wird unter Anwendung des Schalters (11) eingeschaltet, der Lötkolben beginnt sich zu erhitzen.

4

Rev. 11.09.2018

1. Einstellung der Temperatur: Drehknopf/Schalter (9) einmal drücken, der Temperaturwert am Display des Lötkobens fängt an zu blinken (2). Den Drehknopf (9) entsprechend drehen, um den gewünschten Temperaturwert einzustellen. Die Betriebsanzeige (1) fängt an zu leuchten. Erreicht der Lötkolben die gewünschte Temperatur, leuchteblinkt die Betriebsanzeige in kurzen Intervallen auf. Senkt sich die Temperatur des Lötkolbens hört die Betriebsanzeige auf zu leuchten.
2. Nach dem Ende der Arbeit ist der Lödkolben in der Halterung zu befestigen und unter Anwendung des Schalters (11) auszuschalten.
3. Sollte das Gerät lange Zeit nicht verwendet worden, tronnen Sie das Gerät von der Stromversorgung.

BEDIENGUNG (NUR) DER HEISSLUFT ENTLÖTSTATION

1. Das Gerät ist auf einem stabilen Boden aufzustellen, der Heißluft-Entlöter ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, monderen Sie die gewünschte Düse auf dem Heißluft-Entlöter.
3. Das Gerät ist mittels des Hauptschalters auf der Rückseite des Gerätes einzuschalten, der Heißluft-Entlöter wird unter Anwendung des Schalters (7) eingeschaltet, jetzt ist der Kolben betriebsbereit.
4. Einstellung der Temperatur: Drehknopf-Funktionstaste (9) einmal drücken, der Temperaturwert am Display fängt an zu blinken (16). Der Drehknopf (9) ist entsprechend zu drohen, um den gewünschten Temperaturwert einzustellen. Die Betriebsanzeige (12) beginnt zu leuchten. Erreicht der Hollbluft-Endöter die gewünschte Temperatur, leuchtet/blinkte die Betriebsanzeige in kurzen Intervallen auf. Senkt sich die Temperatur des Lötkolbens hört die Betriebsanzeige auf zu leuchten.
5. Einstellung vom Luftdurchfluss: den gewünschten Durchfluss unter Anwendung vom Drehknopf zur Regelung vom Luftdurchfluss während des Betriebs (9) einstellen.
6. Einstellung der kalten Zuluftt Beim normalen Betrieb soll der Drehknopf/Schalter (9) gedrückt und gehalten werden, um in den kalten Zuluftbetrieb umzuschalten. Am Display erscheint die COL-Aufschrift, das Gerät fängt an den Kolben zu kühlen.
7. Nach dem Ende der Arbeit ist der Heißluft-Entlöter in der Halterung zu befestigen und unter Anwendung des Schaltors (7) auszuschalten.
8. Sollce das Gerät lange Zeit nicht verwendet werden, trennen Sie das Gerät von der Stromversorgung.
9. ACHTUNG-Verdecken Sie während des Arbeitens nicht die Lufteinlässe am Heißluft-Entlöter, dies kann zu Schäden am Lüfter und der Heizelnheit führen.

DETAILIERTE EINSTELLUNGEN- gleichzeitiges Einschalten des Lötkolbens und der Hot-Air-Station:

1. Erstes Drücken des Schalters/Drehknopfs (9): die Einstellung der Temperatur des Lödkolbens, die Aufschrift SOLDERING blinkt auf mit dem Drehschalter (9) wird die erforderliche Temperatur eingestellt. Nach der Einstellung des gewünschten Wertes wird die Aufschrift SOLDERING nicht mehr pubieren.
2. Zweites Drücken der Schalters/Drehknopfs (9): die Einstellung der Temperatur des Heißluft-Endlösers, die Aufschrift HOT AIR blinkt auf mit dem Drehknopf (9) wird die gewünschte Temperatur eingestellt. Nach der Einstellung des gewünschten Wortes wird die Aufschrift HOT AIR nicht mehr pulsieren.
3. Drittes Drücken der Schalters/Drehknops (9): die Einstellung der Standby-Zeit des Lötkolbens, die Aufschrift SLEEP blinkt auf- mit dem Drehknopf (9) wird die erforderliche Standby-Zeit eingestellt. Die Standby-Zeit kann im Bereich ab 0 (ausgeschaltete Funktion) bis 99 Minuten eingestellt werden. Wird der Lötkolben nicht mehr betrieben und in der Halterung befestigt, wird das Gerät nach dem Ablauf der festgelegten Zeit in den Standby-Betrieb umschalten- am Display erscheint SLP. Entnahme des Kolbens aus der Halterung beendet die Standby-Zeit und führs zur Umschaltung in den normalen Betrieb- der Lödkolbon erhizzt sich wieder bis zum früher eingestellten Temperaturwert.
4. Viortos Drücken der Schalters/Drechkopfs (9): Einstellung vom automatischen Betrieb (AUTO) oder Handbetrieb (MANUAL) des Heißluft-Endölters, die Aufschrift AUTO oder MANUAL blinks auf-mit dem Drechkopf (9) wird der gewünschte Betrieb eingestellt. Im manuellen Betrieb wird der Kolben ständig betrieben. Im automatischen Betrieb wird der Kolben nach der Ablage in die Halterung ausgeschaltet. Der gewählte Betriebs-AUTO oder MANUAL wird am Display angezeigt.

Rev. 11.09.2018

5

DE

DE

1. Fünftes Drücken der Schalters/Drehknopfs (9): Änderung der angezeigten Temperatureinheiten (C/F), Kennzeichnung der Temperatur "C oder °F blinkt auf- mit dem Drehknopf (9) wird die gewünschte Temperatureinheit eingestellt. Die gewählte Einheit wird am Display gezeigt.
2. Sechstes Drücken der Schalters/Drehknopfs (9): Erfassung von allen Angaben, die gem. der obigen Beschreibung eingeführt wurden. Das Gerät wird gem. eingeführten Parameter betrieben.

Korrektur der Temperatur des Lötkolbens:

1. Den Lötkolben einschalten und abwarten, bis er die eingestellte Temperatur erreicht hat.
2. Gleichzeitig die Tasten: (4) - Speichertaste CH3 und (11) – Aktivierungsschalter des Lötkolbens drücken und ca. 2 Sekunden gedrückt halten. Das Display wird folgendes anzeigen:

1. Mit der Taste – mit dem Funktionsdrehknopf (9) die gewünschte Korrektur des Temperaturwertes einstellen.
2. Die Taste – den Funktionsdrehknopf (9) drücken, um die ausgewählten Änderungen zu speichem.

Korrektur der Temperatur des Heißluftkolbens:

1. Den Heißluftkolben einschalten und abwarten, bis or die eingestellte Temperatur erreicht hat.
2. Gleichzeitig die Tasten: (6) - Speichertaste CHI und (7) – Aktivierungsschalter des Heißluftkolbens drücken und ca. 2 Sekunden gedrückt halten. Das Display wird folgendes anzeigen;

1. Mit der Taste – mit dem Funktionsdrehknopf (9) die gewünschte Korrektur des Temperaturwertes einstellen.
2. Die Taste – den Funktionsdrehknopf (9) drücken, um die ausgewählten Änderungen zu speichem.

Achtung: Kalibrierung der Temperatur des Lötkolbens und Heißluft-Entlöters wurde werksseitig durchgeführt. Die Werte der Kompensation der Temperatur wurden werksseitig aufs Null gesetzt und sie dürfen nicht beliebig geändert werden.

Achtung: Besteht die Norwendigkeit, den Prozess zur Einstellung der Funktionen nach obiger Beschreibung zu verlassen es reichte aus, nach der Einstellung des gewählten Parameter keine Taste 5 Sek. lang zu drücken. Das Gerät wird die bisher eingeführten Daten erfassen und in den normalen Betrieb umschalten.

SPEICHERTASTEN CH1, CH2, CH3.

Das Gerät verfügt über die Speichertasten für eingeführte Daten. CH1, CH2, CH3.

Jede Taste ermöglicht das Speichern der beliebigen Konfiguration der Betriebsparameter des Geräts: Temperatur des Lötkolbens und Heißluft-Entlöters, AUTO- und MANUAL-Betrieb des Heißluft-Entlöters, Lufsdurchflusswert, Standby-Wert des Lötkolbens, Anzeige der Temperatureinheiten.

Um diese Daten im Speicher des Geräts zu speichern, hat man nach der vorherigen Einführung die CH1-, CH2- oder CH3-Taste 3 Sekunden lang zu drücken. Nach dieser Zeit werden die Parameter der gegebenen Taste zugeordnet. Späteres Drücken dieser Taste vorursacht den sofortigen Betrieb des Geräts mit diesen Paramotern.

ALLGEMEINE ANMERKUNGEN

1. Wenn das Display „---“ anzeigt bedeutet dies, dass die Ausgangstemperatur unter 100 °C liegt und die Heißluft-
   Entlössation sich im Modus „STAND BY“ befindet. Der Heißluft-Entlöter befindet sich in der Halterung,
2. Wenn das Display „S-E“, bedeutet dies, dass der Lötkolben nicht angeschlossen ist; es kann sein, dass bei der Heißluft-Entlaststation ein Problem mit dem Sensor vorliegt.
3. Wenn das Display „F-1“ anzeigt, bedeutet dies, dass der Stromkreis des Ventilators beschädigt ist.
4. Wenn das Display „F-2“ anzeigt, bedeutet dies, dass der Ventilator blockiert wurde.

5. Beim Einschalten des Gerätes müssen sich beide Kolben in der jeweiligen Halterung befinden.

6. Man muss sicher gehen, dass die spitze der Heißluft-Endötstation sauber ist und keine Hindernisse oder Blockaden aufweisst.

7. Während der Nutzung kleinerer Düsen ist daran zu denken, dass die Luftzufuhr der montierten Düse entspricht, sowie, um zu vermeiden, dass der Heißluft-Entlöstation beschädigt wird, dass keine zu hohe Luftzufuhr zusammen mit zu hoher Temperatur über einen zu langen Zeitraum stattfindet.
8. Je nach den Erwartungen des Benutzers können verschiedene Einstellungen des Luftdurchlaufs geringfügige Temporaturunterschiede hervorrufen. Der minimale Abstand zwischen der Spitze der Heißluft-Entlötstation und dem zu bearbeitenden Gogensstand beträgt 2 mm.
9. Bitte eine gute Luftzufuhr in den Räumen sichern, in welchen das Gerät verwendet wird. Daruber hinaus sollte dieses an einem gut belüfteten Ort untergebracht werden, damit die Abfuhr von Wärme gewährleistet wird.

SICHERHEITSHINWEISE

1. Die Düsen dürfen nicht unter Kraftanwendung installiert werden. Hierzu keine Zangen oder Pinzetten benutzen.
2. Die Düsen und die Endstücke erst auswochseln, wenn sie vollkommen erkaltet sind.
3. Es ist untersagt, das Gerät in der Nähe leicht entzündbarer Gase, Bestandteile oder vergleichbarer Substanzen einzusezten. Die Düsen und die Kolben wie auch die der Heilfluft-Entlosstation entströmende Luft haben eine sehr hohe Temperatur. Berühren, genauso wie das direkte Ausrichten auf den Körper und das Gesicht, sind untersagt, da Verbrennungen eintreten können.
4. Nach längerem Einsatz der Heißluft-Endlötstation kann sich am Endstück Staub ansetzen. Dieser ist regelmäßig zu entfernen, damit die Luftdurchlässigkeit nicht beeinträchtigt wird.
5. Eine zu hohe Arbeitstemperatur des Lötkolbens kann die Funktionsfähigkeit der Endstücke beeinträchtigen.
6. Die Lötspitze muss regelmäßig michilfe eines Schwammes oder mit Flussmitteln gereinigt werden, um das Oxidieren der Spitze zu vermeiden.

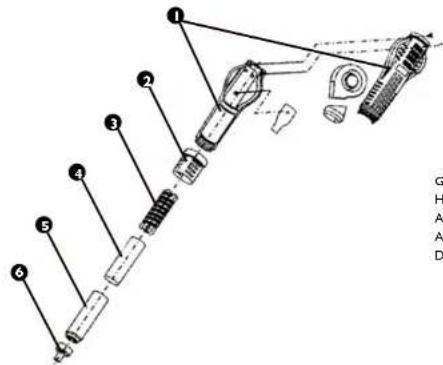

AUSTAUSCH DER HEIZELEMENTE DER HEISSLUFT-ENTLÖTSTATION

Gehäuse der Heißluft-Entlötstation

Griffelement

Heizelement

Abschirmung des Heizelementsa

Ablassröhre

Düsc

1. Vor Auswechseln des Heizelementes muss überprüft werden, dass die Heißluft-Entlöstation vollkommen abgekühlt ist.
2. Die Schrauben von der Abdeckung des Kolbens entfernen.
3. Den Griff (2) lösen die Umfassung des Lötkolbens abnehmen.
4. Den Ventilator vorsichtig herausnehmen und die Schrauben, welche die Platte mit den Leitungen verbindet, vorsichtig herausdrehen.
5. Heizelement von der Plate trennen (hierbei auf die Verbindung der Leitungen achten).
6. Heizlement aus der Umfassung herausnehmen, dabei darauf achten, dass die Leitung für die Erdung nicht beschädigt wird.

Rev. 11.09.2018

DE

USER MANUAL

EN

1. Das neue Heizelement mit MICA umwickeln und in die Umfassung an die entsprechende Stelle zurückschieben.
2. Schließen Sie die Drähne an die Platte entsprechend ihrer ursprünglichen Verbindung an.
3. Den Lötkolben in der umgekehrten Reihenfolge wieder zusammensetzen.

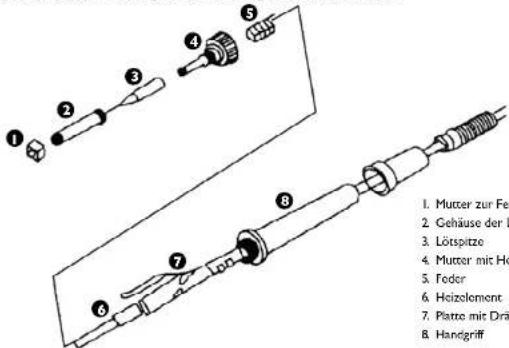

1. Mutter zur Fest 2. Gehäuse der Lütspitze 3. Lötspitze 4. Mutter mit Holz 5. Foder 6. Heizelement 7. Platte mit Drift 8. Handgriff

I. Mutter zur Festigung der Lötspitze
2 Gehäuse der Lötspitze
3. Lötspitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizelement
7. Platte mit Drähten
8. Handgriff

AUSTAUSCH DER LÖTSPITZE UND DES HEIZELEMENTES STELLEN SIE SICHER, DASS DER LÖTKOLBEN VÖLLIG ERKALTET IST.

1. Austausch der Lötspitze: Entfernen Sie die Mutter, die die Abdeckung der Lötspitze sichert und entfernen Sie die Abdeckung. Ersetzen Sie diese durch eine neue, Abdeckung aufsetzen und Mutter festdrehen.
2. Austausch des Heizelementes: Die Mutter, welche die Fassung der Löspitze sichert, abschrauben und die Fassung der Löspitze herausnehmen. Die Fassung, die das Heizelement (4) sichert, abschrauben und das Heizelement (6) vorsichtig herausschieben, zusammen mit der Platte mit den Drähten. Austauschen. Dabei auf die Verbindung der Drähte achten.

STANDARDREINIGUNG

Allgemeine Anmerkungen

• Spritzen Sie niemals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten oder Utensilien benutzt werden, welche die Geräteoberfläche beschädigen können.
• Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Scromversorgung.

REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, wenden Sie sich an Ihren Verkäufer, um Nachbesserungen vorzunehmen.

Was tun im Probl cmfall?

Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

• Rechnungs- und Seriennummer (letztere finden Sie auf dem Typenschild)
  • Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser eingrenzen, worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben. Formulierungen wie z.B. „das Gerät heizt nicht“ können missverständlich sein, und bedeuten, dass das Gerät zu wenig oder eben gar nicht heizt. Dies sind aber zwei verschiedene Fehlerursachen!
  • Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden!

ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungsanspruch beeinträchtigen!
