BEDIENUNGSANLEITUNG Icebox 50 DUAL T.I.P.

Originalgebrauchsanweisung
Kompressorkuhlbox

EG-Konformitätserklarung

Wir, die Firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, erklaren unter alleiniger Verantwortung, dass die unten genannten Produkte die grundlegenden Anforderungen der nachfolgend aufgeführten EU-Richtlinien - und aller nachfolgenden Änderungen - erfolllen: 2006/42/EC, 2014/30/EU, 2011/65/EU, 2014/53/EU

Dokumentationsbevollmächtigter: Ive Gottschalk

CrossTools und das Logo sind Handelsmarken der

T.I.P. Technische Industrie Produkte GmbH

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D-74915 Waibstadt

Telefon: [phone] / 91 25 0

Telefax + 49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

Waibstadt, 25.04.2024

T.I.P. Technische Industrie Produkte GmbH

Jive Gottschalk

• Leiter Produktmanagement -

Lieber Kundin, lieber Kunde,

Herzlichen Glückwunsch zum Kauf Ihr's neuen Gerates von Cross Tools!

Damit Sie alle technischen Vorzüge nützen konnen, lessen Sieitte die Gebrauchsanweisung sorgfaltig durch.

Wir wünschen Ihnen viel Freude mit ihrem neuen Gerät.

Inhaltsverzeichnis

1. Allgemeine Sicherheitshinweise 1
2. Bestimmungsgemäß Verwendung 2
3. Technische Daten 3
4. Lieferumfang 3
5. Inbetriebnahme 3
6. Wartung, Reinigung & Abtauen 5
7. Probleme & Fehler 6
8. Garantie 7
9. Bestellung von Ersatzteilen 8
10. Service 8

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisungitte sorgfaltig durch und machen sich mit den Bedienelementen und dem ordnungsgemaiBen Gebrauch thesees Produkttes vertraut. Wir haften nicht fur Schaden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schaden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerates bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen these Gerät nicht benutzen.

Das Gerätarf nicht von Kindernbenutzt werden.

Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät speien. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.

Wenn die Netzanschlussleitung des Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Lagern Sie keine explosionsfähigen Stoffe wie z.B. Spruhdosen mit brennbaren Treibgasen im Kuhlgerät.

Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten:

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden.

Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann.

Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

Bitte beachten Sie darüber den grundlegenden Sicherheitsbestimmungen zur Vermeidung von Unfallen die folgenden Hinweise:

1. ACHTUNG: Trennen Sie vor der Durchführung von jeglichen Installations- oder Wartungsarbeiten das Elektrogerät von der Stromquelle, indem Sie den Stecker aus der Steckdoseziehen.
2. Stellen Sie safer, dass die auf dem Typenschild des Gerätes angegebene Spannung mit der Versorgungsspannung übereinstimmt.

3. Stellen Sie vor dem Anschlieben des Gerätes an das Stromnetz sicher, dass das Netzkabel und das Gerät in keiner Weise beschädigt sind.

4. Verpackungsteile können gefährlich sein (z.B. Plastiktuten) - davon unerreichbar für Kinder, für Personen, die sich ihrer Handlungen nicht bewusst sind oder für Tiere aufbewahren.

5. Benutzen Sie nur Zubehörteile, die im Lieferumfang enthalten sind, bzw. nur solche die in der Bedürenungsanleitung angegeben sind. Die Benutzung nicht zugelassener Zubehörteile kann die Sicherheit be-einträchtigen.
   Jeder Gebrauch des Gerätes, der in dieser Anleitung nicht beschrieben ist, kann gefährlich sein und muss dazu vermieden werden.
6. Vor dem Gebrauch muss das Gerät mit allen Teilen korrekt zusammengesetzt werden. Überprüfen Sie, ob Steckdose und Gerästecker zusammenpassen.
7. Netzstecker niemals mit feuchten Händen anfassen.
8. Vor Wartung, Reinigung und nach dem Gebrauch Gerätausschalten und Netzsteckerziehen.
   Das Gerat nicht unbeaufsichtigt setzen, nicht in der Reichweite von Kindern oder Personen setzen, die sich ihrer Handlungen nicht bewusst sind.
9. Kinder sollen den beaufsichtigt werden damit sie nicht mit Elektrogeräten spiel.
10. Im Falle einer Störungziehen Sie immer den Netzstecker, um eine Gefährdung zu vermeiden.
11. Überprüfen Sie vor jedem Gebrauch sorgfältig, ob die Netzanschlussleitung, das Gehäuse oder andere Teile des Gerätes beschädigt sind; falls ja, das Gerät keinesfalls benutzen und Reparatur beim Kundenst veranlassen.
12. Wenn Sie Verlängerungskabel benutzen, stellen Sie safer, dass diese für die entsprechende Anwendung geeignet sind und dass diese auf einer trockenen Oberfläche liegen und gegen Spritzwasser geschützt sind.
    Service und Reparaturen durren nur durch qualifiziertes Fachpersonal ausgeführten werden. Defekte Teile des Gerätes durren nur mit Originalteilen ersetzt werden.
13. Der Hersteller ist nicht verantwortlich für jeglichen Schaden an Personen oder Gegenständen, die durch unsachgemäßigen Gebrauch des Gerätes oder durch Nichtbeachten der in dieser Anleitung gegebenen Anweisungen entstehen.

1.1. Spezielle Sicherheitschinweise für die Kompressor-Kühlboxen

• Stellen Sie sicher, dass die Versorgungsspannung im wichtigen Bereich für die verwendete Zuleitung liegt. Auf dem Typenschild an der Seite des Gerätes sind die entsprechenden Spanningsbereiche angegeben.
• Überprüfen Sie das verwendete Stromkabel. Falls dies Beschädigungen aufweist oder abgeknicht ist, darauf es nicht verwendet werden.
  Das Gerätearf nur betrieben werden, wenn es sich in einem technisch einwandfreiien Zustand befindet und keine Beschädigungen aufweist.
• Reparaturen dürfen nur von Fachkräften durchgeführt werden.
• Legen Sie keine elektrischen Geräte in die Kühlbox, da diese beschädigt werden können.
• Wahlend des Transportsarf die Neigung 45^ nicht überschreiben und gehen Sie sorgfaltig mit dem Gerät um.
• Es wird empfohlen das Gerät auf einer ebenen Fläche zu betreiben. Der maximale Neigungswinkel während des Betriebs darf 30^ nicht überschreiben.
• Ihr Gerät benötigt eine gute Belüftung.

Lassen Sie den folgenden freien Raum für die Luftzirkulation: Rückseite: 200 mm & seitlich: 100 mm

• Achten Sie darauf, dass die Luftungsöffnungen nicht abgedeckt werden.
  Die Temperatur auf der Rückwand, aber auch der gesamten Außenfläche der Kuhlbox kann aufgrund der Wärmeabgabe des Kondensators und des Kompressors hoch sein (insbesondere im Sommer).
  Das Gerat muss an einem trockenen und belufteten Ort aufgestellt werden, der welt von einer Wärmequeille entfernt ist (z. B. Herd, Kamin) und direkte Sonneneinstrahlung soll vermieden werden.
• Fullen Sie keine Flüssigkeiten in den Innenbehälter und lagern Sie keine atzenden oder explosive Stoffe.
• Beim Betrieb über eine 12 V Steckdose: Trennen Sie die Kühlbox von der Stromversorgung bevor Sie ein Schnelladegerate für die Bordbatterie verwenden.
• Obwohl die Geräte vor Verlassen des Werks gereinigt wurden, empfehlen wir dringend vor dem ersten Gebrauch den Innenaum der Kühlbox mit einem weichen, mit warmem Wasser angefeuchteten Tuch und etwas neutrale Reinigungsmittel zu reinigen. Wischen Sie anschließend mit einem trockenen, wie-chen Tuch nach.
• Bei Regen und hoher Luftfeuchtigkeit kann sich an der Außenseite der Kühlfbox oder der Türdichtungen Feuchtigkeit bilden. Sie können feuchte Oberflächen mit einem trockenen Tuch abwischen.

2. Bestimmungsgemäß Verwendung

Dieses Gerat ist für die private Nutzung und nicht für gewerbliche bzw. industrielle Zwecke bestimmt. Das mobile Kuhlgerät ist sowohl zum Kühlen als auch zum Tiefkühlen von Lebensmitteln geeignet. Das Kuhlgerät ist für den Betrieb an einer Gleichstromsteckdose eines Fahrzeugs, Boots oder Wohnwagens oder für den Betrieb am Wechselstromnetz ausgelegt.

Das mobile Kuhlgerät ist auch für Camping-Zwecke geeignet. Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet. Eine vom bestimmungsgemäßen Gebrauch abweichende Verwendung ist nicht zulässig! Cross Tools übernimmt keine Haftung für Verluste, Schaden oder Verletzungen, die direkt oder indirect aufgrund eines anderen als des Verwendungszwecks entstehen.

Die Außen- und Betriebstemperatur darf die bei den technischen Daten genannte Höchst- bzw. Mindesttemperatur nicht über- bzw. untersreiben.

1. Technische Daten

Model	ICEBOX 50 Dual
Energieeffizienzklasse (EU 2019/2016)	D
Stromversorgung Kühlbox	12 V (DC), 24 V (DC), 230 V (AC) über Netzteil
Stromversorgung Netzteil	100 - 240 V~ 50/60 Hz (1,2 - 0,5 A)
Nutzbarer Rauminhalt (Kühlung/Gefrier)	39 l (28 l + 11 l)
Energieverbrauch	115 kWh/Jahr
Umgebungstemperatur	16 - 43 °C (N/ST/T)
Kühlleistung	-20 - 20 °C
Geräuschpegel	45 dB
Kältemittelmenge	0,04 kg
Kältemittel	R1234yf
Schutzart / Schutzklasse	IP20 / II ☑
Länge Anschlussleitung DC (12 / 24 V)	3,5 m
Länge Anschlussleitung AC (230 V)	2,1 m
Abmessungen (L x B X H)	653 x 369 x 495 mm
Nettogewicht	16 kg
Antikel №	68064

4. Lieferumfang

Im Lieferumfang these Products sind enthalten:

Eine Kompressor-Kuhlbox, mit 12 & 24 Volt Anschlusskabel, Netzeil für 230 V~ Anschluss, Aufbewahrungskorb und Bedienungsanleitung. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

5. Inbetriebnahme

Vor Erstinbetriebnahme ist es notwendig das Gerät mindestens 6 Stunden aufrecht auf einer waagrechten Fläche abzustellen. Stellen Sie das Kuhlgerät immer auf den Boden. Wir das Kuhlgerät in einer anderen Ausrichtung betreiben, kann das Gerät Schaden nehmen. Kurzezeitig ist es möglich das Gerät in einem Winkel von max. 30^ zu betreiben. Sollte das Gerät umgefallen oder damit gelagert worden sein muss es ebenfals mindestens 6 Stunden aufrecht abgestellt werden, bevors in Betrieb genommen wird.

5.1 Kompressor-Kuhlbox anschlieben

12 V / 24 Volt (DC) > Stecken Sie das Gleichstrom-Anschlusskabel in die Gleichstrom-Buchse und schlieben Sie es an eine Gleichstromsteckdose an.

230 Volt (AC) Schlieben Sie das mitgelieferte Netzteil an einer 230V Steckdose an und verbinden Sie es mit der Kuhlbox.

5.2 Betriebseinstellungen

Einschalten/Ausschalten

Kuhlbox an die gewünschte Stromversorgung anschließen.
- Drucken Sie den ON/OFF Button, um das Gerät zu starten.
- Drücken Sie den ON/OFF Button wieder, um das Gerät auszuschalten.

Zieltemperatur einstellen

• Drücken Sie den Knopf + (für warmer) oder - (für kälter) um die Zieltemperatur auf ihren Wunsch einzustellen. Das Gerät übernimmt den zuletzt angezeigten Wert als Zieltemperatur.

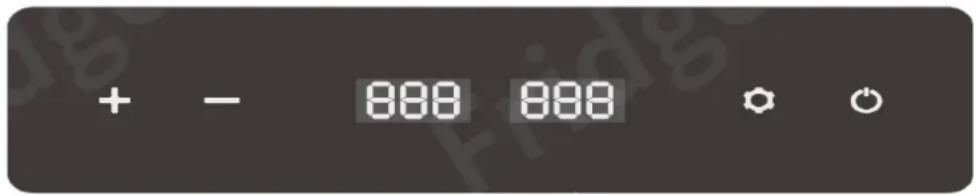

Veränderung des Betriebsmodus (Eco-Mode & Max-Modus)

• ECO-Mode (Energiesparmodus) / MAX-Mode (Schnell-Kuhlmodus)

• Drücken Sie den SET-Button ( ) um in den ECO (Economy) Betriebsmodus zu gelangen.

• Drücken Sie den SET-Button ( ) nochmal, um wieder in den MAX (Maximal) Modus zu gelangen.
• Die Werkseinstellung der Kuhlbox ist der MAX-Modus.

↑↑

Anzeige Gefriereinheit Anzeige Kuhleinheit

HINWEIS: Nur die Temperatur der Gefriereinheit lasst sich regeln.

Die Temperatur der Kühleinheit passst sich automatisch an.

Temperatur-Referenzwerte:

Einstellung Gefriereinheit	5 °C	-8 °C	-18 °C	-20 °C
Temperatur Kühleinheit	15 °C	6 °C	2 °C	0 °C

5.3 Einstellen des Batteriewächters

Das Gerat ist mit einem dreistufigen Batteriewächter ausgestattet, der im 12 Volt Betrieb ihre Fahrzeugbatterie vor Tiefenentladung schützen soll.

Wird das Kuhlgerät bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich das Kuhlgerät selbstständig ab, sobald die Versorgungsspannung unter den eingestillten Wert abfällt.

1. Drücken Sie den SET-Button ( ) für 3 Sekunden.
2. Die eingestellte Batteriewächterstufe (L, M, H) im Display fängt an zu blinken.
3. Durch erneutes Drucken des SET-Buttons ( ) kann die Batteriewächterstufe verändert werden.
4. Folgende Einstellungen stehen zur Auswahr: L = 9 V / M = 11.5 V / H = 12 V
5. Wahlen Sie die gewünschte Stufe und warten Sie bis das Blinken aufhört, die Stufe ist nun eingestellt und wird im Display angezeigt.

HINWEIS: Beachen Sie, dass die Batteriewächterfunktion im 12 Volt Betrieb immer aktiv ist und damit kann es vorkommen, dass die Kuhlbox unerwartet nicht weiter kühlt und erst wieder den Betrieb aufnimmt, wenn die DC-Versorgungsspannung über der eingestellen Batteriewächterspannung liegt.

Empfehlungen:

Bei Benutzung einer TRAVELBOX oder einen anderen Akkugenerators als Stromquelle, wird empfohlen den Batteriewächter auf „L" (Low) einzustellen, um eine lange Betriebsdauer zu gewährleisten.

Wird die Kompressor-Kuhlbox direkt an die Fahrzeugbatterie eines PKW oder NFZ angeschlossen sollte der Batterieschutz auf H3 (H) eingestellt werden, damit sichergestellt ist, dass die verbleibende Batteriekapazitat zum Starten des Fahrzeugs ausreicht. Die Einstellungen H2 (M) und H1 (L) wird in Fahrzeugen nur empfohlen, wenn die Kompressor-Kuhlbox über eine Zusatzbatterie im PKW oder NFZ betrieben wird.

In der Regel wird die Stromversorgung über die normale 12 Volt Buchse bei den meisten Fahrzeugen unterbrochen, sobald die Zündung ausgeschaltet wird und damit ist auch die Stromversorgung der Kuhlbox abgeschal-tet. Sollte bei ihrem Fahrzeug jedoch die Möglichkeit einer Stromabnahme auch bei ausgeschalteter Zündung bestehen, empfehlen wir aus oben genannten Gründen die Einstellung des Batterieschutzwächters auf H3 (H).

Vorsicht! Fahrzeuge können unterschiedliche Ausgangsspannungen haben, versichern Sie sich, dass die Ausgangsspannung und die Eingangsspannung zusammen/passen.

Sollte das Display einen Fehler (F1) anzeigen, stellen Sie den Batteriewächter korrekt ein.

5.4 Icebox App

Die hier oberhalb beschrieben Einstellungen konnen Sie auch bequem mithilfe einer drahtlosen Verbindung per App steuern.

Laden Sie sich die Icebox App in Ihrm App-Store herunter.
Bevor Sie die App verwenden können, müssen Sie die Icebox mit der App koppeln.

Schalten Sie nun die Icebox über den ON/OFF button am Gerät ein.

Öffnen Sie nun die Icebox App auf Ihrm Smartphone, wahren Sie den Button „Suchen Sie ihre Kühlbox“ aus. Ihnen wird nun die Icebox auf dem Smartphone angezeigt,itte wahren Sie diese aus und bestätigen Sie die „Kopplung" an der Icebox mit dem SET-Button.

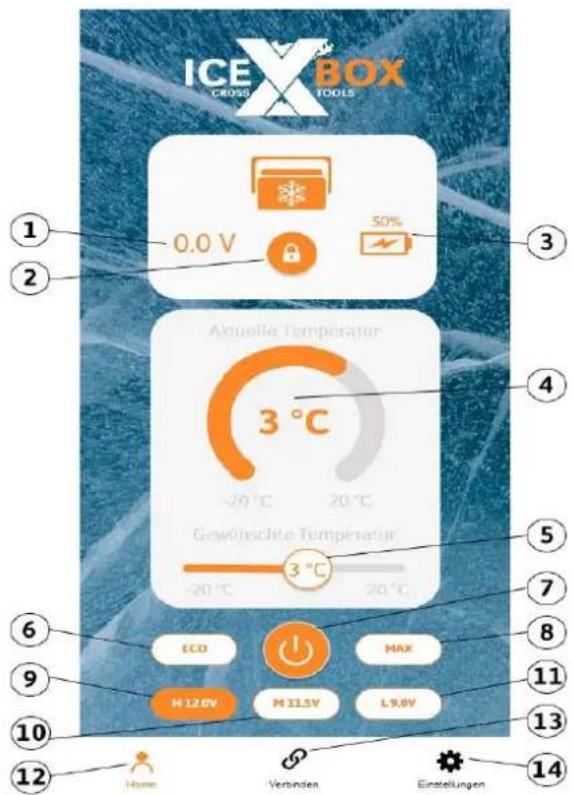

Die folgende Funktionen und Einstellungen finden Sie in der App:

(1) aktuelle Eingangsspannung
(2) Bedienfeld sperren / entsperren (Kindersicherung)
(3) Aktuelle Akkukapazitat; (bei Geraten mit Akkubetrieb)
(4) Aktuelle Temperatur
(5) eingestellte Temperatur
(6) ECO-Mode / Stromsparmodus
(7) Ein/Aus
(8) MAX-Mode / Schnell-Kuhlmodus
(9) Batteriewächter Hoch (12 V)
(10) Batteriewächter Mittel (11,5 V)
(11) Batteriewächter Niedrig (9 V)
(12) Home / Hauptmenu
(13) Verbinden / Trennen
(14) Einstellungen (Temperaturbereich, Fahrenheit / Celiaus und Sprachen Deutsch / Englisch)

Bitte beachten Sie, sollte das Bedienfeld an der Icebox über die App gespert werden (siehe Punkt 2) und plottlich die Verbindung mit dem Smartphone verloren gehen kann das Bedienfeld nur durch Unterbrechung und Wiederanschlussen der Stromzufuhr wieder aktiviert werden.

5.5 Tipps zum Energiesparen

• Wahlen Sie einen gut belufteten und vor Sonnen-Einstrahlung geschützten Einsatzort.
• Lassen Sie warme Speisen erst abkühlen, bevör Sie sie im Kuhlgerät kuhl halten.
• Offnen Sie das Kuhlgerät nicht früiger als notig.
• Lassen Sie das Kuhlgerät nicht länger offen als nötig.
• Tauen Sie das Kuhlgrät ab, sobald sich eine Eisschicht gebildet hat.
• Vermeiden Sie eine unnöttig tiefe Innentemperatur.

6. Wartung, Reinigung & Abtauen

ACHTUNG: Trennen Sie vor der Durchführung von jeglichen Wartungsarbeiten das Elektrogerät von der Stromquelle, indem Sie den Stecker aus der Steckdoseziehen.

Keine aggressiven Lösungsmittel oder Reinigungsmittel verwenden wie z.B. Scheuermittel, Bleichmittel, Seifenpulver, alkalische Reinigungsmittel, Benzin, Säure, usw., um die Deckeldichtungen und Kunststoffeile zu reinigen.

• Trennen Sie das Gerät von der Stromquelle.
• Öffnen Sie den Deckel und entnahmen Sie das gesamte Kühlgut aus der Kuhlbox.
• Entfernen Sie groben Schmutz und eventuelles Kondenswasser aus dem Innenaum.
• Reinigen Sie die Innen- und Außenflächen der Kühlbox mit einem weichen, mit warmem Wasser angefeuchteten Tuch.

• Bei stärkeren Verschmutzungen verwenden Sie ein neutrales Reinigungsmittel, um diese zu entfern. Anschließlich reiben Sie die Oberflächen mit einem weichen, sauberen Tuch trocken.

• Reinigungssintervalle hangen vom Verschmutzungsgrad der Kuhlbox ab.

• Bei längerer Abwesenheit entfern. Sie alle Lebensmittel aus der Kuhlbox und ziehen den Netzstecker. Reinigen Sie sie gemäß obiger Anleitung und lagern die Kuhlbox mit leicht offenstehendem Deckel, um Schimmelbildung zu verhindern. Stellen Sie die Kuhlbox dann an einen belufteten Ort. Das Gleiche gilt auch wenn Sie die Kuhlbox langere Zeit nicht nutzen.
  Lagern Sie das Gerät an einem trockenen, frostsicheren Ort.

Hinweis: Alle Arten von Reparaturen müssen von qualifiziertem Fachpersonal vorgenommen werden.

Das Gerat enthalt als Kältemittel HFKW 1234yf (2,3,3,3-Tetrafluorpropen, Handelsname: R-1234yf) mit einem sehr geringen GWP-Wert (Treibhauspotential) von 4 (bezogen auf 100 Jahre, CO2 = 1). 1234yf ist ein brennbares, farbloses Gas mit schwachem Eigengeruch.

Halten Sie Zündquellen vom Gerät fern. Das Gas befindet sich unter hohem Druck im Kaltemittelkreislauf. Bei unkontrolliertem Entweichen besteht Brand- und Explosionsgefahr. Nehmen Sie das Gerät umgehend außer Betrieb und kontaktieren sie eine autorisierte Fachkraft wenn Sie Entweichen von Kaltemittel vermuten.

Alle Personen, die an Arbeitsen am Kältemittelkreislauf durchfuhren müssen entsprechend geschult sein und Zertifikate einer akkreditierten Zertifizierungsstelle vorweisen können.

6.1 Kuhlgerat abtauen

In folgenden Fällen muss die Kuhlbox dringend abgetaut / entfrostet werden:

• Bei längerem Betrieb kann sich Eis im Inneren der Kuhlbox bilden. Dies verringgert die Kuhlleistung und erhöht damit auch den Stromverbrauch. Außerdem kann Eisdilung auch das ordnungsgemäß Schlieben des Deckels beeinträchtigen.
• Luftfeuchtigkeit kann sich im Innenaum des Kuhlgerätes als Reif niederschlagen, der ebenfls die Kuhl-leistung verringgert. Tauen Sie das Kuhlgerätrechtzeitig und regelmäßig ab.

Gehen Sie wie folgt vor, um das Kuhlgerät abzutauen:

Schalten Sie die Kuhlbox ab undziehen Sie den Netzstecker.
- Öffnen Sie den Deckel und entfern Sie alle Gegenstände aus dem Kuhlgerät.
Lagern Sie die Waren ggf. in einem anderen Kuhlgerät, damit sie kalt bleiben und nicht auftaufen.
- Lassen Sie den Deckel geöffnet, um das Eis Schneller abzutauen.
- Verwenden Sie nie harte, scharfe oder spitze Werkzeuge zum Entfernen der Eisschichten oder zum Lösen festgefrener Gegenstände. Nichtbeachtung kann zu Schaden am Gerät führen.
- Entfernen Sie den Entwasserungsstopfen im Boden, um das Tauwasser ablaufen zu halten. Trocken Sie den Innenraum mit einem weichen Tuch.
- Verschlieben Sie den Entwasserungsstopfen.
Die Kuhlbox ist nun wieder einsatzbereit.

7. Probleme & Fehler

Folgende Betriebsgeräische können bei ordnungsgemäßem Betrieb auftreten; sie deuten nicht auf eine Störung hin:

• Beim Starten oder Stoppen des Kompressors kann der Kaltemittelfluss ein starkes brummendes, gurgelndes oder pulsierendes Gerausch verursacht.
• Es ist möglich, dass metallische Vibrationsgeräusche vom Kompressor zu horen sind, wenn das Gerät anfängt zu arbeiten und die Kühlfbox anfangt zu kühlen.

Wenn das Gerät nicht arbeitet oder startet:

• Überprüfen Sie den Netzanschluss (bei Fahrzeugen Zündung überprüfen).
• Überprüfen Sie, ob der Stecker und die Buchse eine gute Verbindung haben.
• Überprüfen Sie, ob die Sicherung durchgebrannt ist (siehe Absatz Sicherung ersetzten).
• Überprüfen Sie, ob das Gerät eingeschaltet ist bzw. wurde.
• Überprüfen Sie, ob eine der unten beschriebenen Fehlermeldungen auf dem Display angezeigt werden:

7.1 Störungstabelle und Fehlercodes

Das interne Gerätemanagement macht es möglich, dass bei auftretenden Störungen mögliche Ursachen über unterscheidliche Fehlercodes angezeigt werden:

Störung	Mögliche Ursache	Behebung
1. Essen oder Getränke im Inneren der Kühlfbox sind gefroren	1. Die eingestellte Tempe-ratur ist zu gering	1.Einstellung der Temperatur im Panel
2. Essen oder Getränke im Inneren der Kühlfbox werden nicht kalt	2. Die eingestellte Tempe-ratur ist zu hoch	2.Einstellung der Temperatur im Panel
3. Geräusch von fließendem Wasser im Inneren der Box	3. Aufgrund des Kältemittel-flusses ist dies ein nor-males Geräusch	3.Keine Behebung notwendig und möglich da diesees Geräusch normal ist
4. F1 Code wird angezeigt	1. Schutz bei geringer Bat-terie-Leistung aktiviert	1.Einstellung des Schutzes von H3 (H) auf H2 (M) oder H1 (L)
5. F2 Code wird angezeigt	1. Überlastschutz des Lü-fers aktiviert	1.itte schalten Sie das Gerät aus, bewahren Sie es an einem belufteten Ort auf und starten Sie es nach 30 Minuten neu. Wenn F2 weiterhin angezeigt wird, wenden Sie sichitte an den Kundendienst.
6. F3 Code wird angezeigt	1. Der Kompressor-Schutz ist aktiviert	1.Bitte schalten Sie das Gerät aus, bewahren Sie es an einem belufteten Ort auf und starten Sie es nach 30 Minuten neu. Wenn F3 weiterhin angezeigt wird, wenden Sie sichitte an den Kundendienst.
7. F5 Code wird angezeigt	2. Der Schutz des Kom-pressorsteuerung-Moduls ist aktiviert	2.Bitte schalten Sie das Gerät aus, bewahren Sie es an einem belufteten Ort auf und starten Sie es nach 30 Minuten neu. Wenn F5 weiterhin angezeigt wird, wenden Sie sichitte an den Kundendienst.
8. F6 Code wird angezeigt	1. Fehler des Hardware Controllers (Controller konnte die normalen Pa-rameter nicht erkennen)	1.Bitte schalten Sie das Gerät aus, bewahren Sie es an einem belufteten Ort auf und starten Sie es nach 30 Minuten neu. Wenn F6 weiterhin angezeigt wird, wenden Sie sichitte an den Kundendienst.
9. F7 / F8 Code wird angezeigt	1. Temperatursensorfehler	1.Bitte starten Sie das Gerät neu. Wenn F7 / F8 angezeigt wird.

7.2 Sicherung ersetzen

• Schalten Sie die Kuhlbox ab undziehen Sie den Netzstecker.
• Öffnen Sie die Abdeckung des Sicherungshalters direkt oberhalb des Stromanschlusses und prüfen Sie, ob ein Defekt der Sicherung vorliegt.
• Ziehen Sie mit Hilfe einer Spitzzange die Sicherung aus dem Sicherungshalter.
• Bei Defekt ersetzten Sie die Sicherung durch eine neue Sicherung in gleicher Stärke (Flachsicherung 15 A, blau).
• Montieren Sie Sicherungsbdeckung und Anschlusskabel in umgekehrter Reihenfolge, um das Gerä. wieder einsetzten zu konnen.

8. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitaums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkauf werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschrankt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerates durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zusückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleibercheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursicht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden

• Bei üblicher Abnutzung von Verschleibteilen

• Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind

• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachteten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei dann zwingende gesetzliche Haftungsvorschriften kommt zur Anwendung, wie zum Beispiel das Produktthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlösigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..

Von T.I.P. erbrachte Garantieleistungen verlangern die Garantiefrist nicht, auch hinsichtlich eventuell ausge-tauscher Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.

V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.
VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig Funktionieren, überprüfen Sieitte zunachst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.

2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sieitte auf jedem Fall folgende Unterlagen bei:

3. Kaufquittung.

4. Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).

5. Bevor Sie Ihr defectes Gerät zur Reparatur bringen oder einsenden, entfernen Sieitte alle hinzugeführten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.

6. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.

7. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter 10. Service der vorliegenden Gebrauchsanweisung.

9. Bestellung von Ersatzteilen

Die Bestellung der Ersatzteile kann per e-Mail oder Fax erfolgen. Nutzen Sie hierfür die E-Mail-Adresse [e-mail] bzw. die Faxnummer 07263 / 91 25 85.

10. Service

Bei Garantieanspruch oder Störungen wenden Sie sichitte an:

T.I.P. Technische Industrie Produkte GmbH

Tel.: [phone] / 9125 0

Reparaturservice und Ersatzteilversand

Fax: [phone] / 9125 25

Siemensstraße 17

D-74915 Waibstadt

E-Mail: [e-mail]

In Österreich wenden Sie sichitte direkt an ihre Verkaufsstelle oder an:

POSPISCHIL TOOLS GmbH

Tel.: [phone] DW 30

Reparaturservice und Ersatzteilversand

Fax: [phone] DW 29

Lutzowgasse 12-14

Web: www.pospischil.at

A-1140 Wien

E-Mail: [e-mail]

Sollten Sie noch Fragen zum Aufbau / zur Installation Ihres Gerätes haben: Wir sind für Sie da!

Technischer Service

Mo.-Fr.15.00-17.00 Uhr

Tel.: 07263 / 91 25 93

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden

Das Symbol des durchgestruichen Mülleimers besagt, dass these Elektro-bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführrt werden muss.

Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer, vom unsortingen Siedlungsabfall getrennten, Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmull, sondern in spezielle Sammel- und Rückgabesysteme.

Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführrt werden.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten konnen diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Zur Rückgabe stehen in Ihrer Höhe kostenfreie Sammelstellen für Elektroaltgeräte sowie gegebenenfalls weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen konnen Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten. Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zugrückzunehmen.

These müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußerten Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen.

Datenschutzhinweis

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthalt, sind Sie selbst für deren Lösung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, enthalten Sie diesenitte alte Batterien oder Akkus sowie Altlampen, bevorses zur Entsorgung zurückgeben, und führden diese einer separaten Sammlung zu.

Weitere Informationen

Weitere Informationen zum Elektrogesetz finden Sie auf www.electrogesetz.de. Informationen zur Erfüllung der quantitativen Zielvorgaben nach § 10 Abs. 3 ElektroG (Sammelquote) und § 22 Abs. 1 ElektroG (Verwertungsquoten):

Das Bundesministerium für Umwelt, Naturschutz, nukleare Sicherheit und Verbraucherschutz veröffentlich jährlich ausfuhrliche Daten zu Elektro- und Elektronikgeräten und die in Deutschland erreichten und an die EU-Kommission zu übermittelnden quantitativen Zielvorgaben auf seiner Internetseite:

https://www.bmuv.de/themen/wasser-ressourcen-abfallkreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete.

Hinweise zur Abfallvermeidung

Nach den Vorschriften der Richtlinie 2008/98/EU über Abfälle und ihrer Umsetzung in den Gesetzgebungen der Mitgliedstaaten der Europäischen Union haben Maßnahmen der Abfallvermeidung grundsätzlich Vorrang vor Maßnahmen der Abfallbewirtschaftung. Als Maßnahmen der Abfallvermeidungkommen bei Elektro- und Elektronikgeräten insbesondere die Verlängerung ihrer Lebensdauer durch Reparatur defekter Geräte und die Veräußerung Funktionstüchtiger gebrauchter Geräte anstelle ihrer Zuführung zur Entsorgung in Betracht. Weitere Informationen enthalt das Abfallvermeidungsprogramm des Bundes unter Beteiligung der Länder:

https://www.bmu.de/publikation/abfallvermeidungsprogramm-des-bundesunterbeteiligung-der-laender/

Unter der WEEE-Registrierungsnummer DE 75795775 sind wir bei der Stiftung ElektroAltgeräte Register (ear), Nordostpark 72, 90411 Nürnberg, als Handler und Inverkehrbringer von Elektro- und Elektronikgeräten registriert.

T.I.P. - Technische Industrie Produkte GmbH
Siemensstraße 17 | 74915 Waibstadt | www.tip-pumpen.de

Informationen zum Batteriegesetz 2 - BattG2

Das Symbol des durchgestrichenen Mülleimers auf Batterien oder Akkumulatoren besagt, dass diese am Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden dürfen. Sofern Batterien oder Akkumulatoren Quecksilber, Cadmium oder Blei enthalten, finden Sie das jeweilige chemische Zeichen

(Hg, Cd oder Pb) unterhalb des Symbols des durchgestrichenen Mülleimers. Sie sind gesetzlich verpflichtet, alte Batterien und Akkumulatoren zurückzugeben. Sie können dies kostenfrei im Handelsgeschäft oder bei einer anderen Sammelstelle in ihrer Höhe tun. Adressen geeigneter Sammelstellen können Sie von ihrer Stadt- oder Kommunalverwaltung erhalten. Weitere Informationen zum Batteriegesetz finden Sie auch im Internet unter: www.batteriegesetz.de

Bitte prufen Sie Mochlichkeiten, die Batterie, anstatt der Entsorgung einer Wiederverwendung zuzuführen, beispelsweise durch die Rekonditionierung oder die Instandsetzung der Batterie. Batterien konnen chemische Gefahrstoffe enthalten, die sowohl die Umwelt belasten und die Gesundheit von Menschen und Tieren gefährden. Insbesondere beim Umgang mit lithiumhaltigen Batterien ist Vorsicht geboten, da sich diese zudem bei unsachgemäßer Behandlung leicht entzünden konnen und Brände verursachen konnen. Batterien und Akkumulatoren, die in Elektrogeräten enthalten sind und zerstörungsfrei entnommen werden konnen, müssen getrennt von thisem entsorgt werden.

Dear customer,

vielen Dank, dass Sie sich für unser Produkt entschieden haben!

Hat alles geklappt und Sie sind 100% zufrieden mit dem Kauf? Dann hinterlassen Sieitte eine ehrliche Kundenbewertung auf Amazon für uns. Weitere Kunden werden von ihrer Erfahrung profi tieren und sich über das Produkt freuen.

Sollten Sie technische Fragen oder Probleme bei der Inbetriebnahme haben, können Sie uns bisher unter folgenden Telefonnummern kontaktieren:

SERVICE-HOTLINE

[phone]

Montag bis Freitag von 08.00 bis 17.00 Uhr

Email: [e-mail]

TECHNIKER-SPRECHSTUNDE

[phone]

Montag bis Freitag von 15.00 bis 17.00 Uhr

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17
