Vielen Dank, dass Sie sich für ein Palmer Cabinet entschieden haben. Palmer bietet Ihnen eine große Auswahl Unterschiedlicher Gitarrenboxen an, aus der Sie sich Ihr Wunschmodell aussuchen konnen. Wir wünschen Ihnen viel Spaß mit diesen Palmer-Produkt! Falls Sie Hilfe benöfigen, stehen wir Ihnen selbstverständlich keinse zur Verfugung: info@adamhall.com
BESTIMMUNGSGEMÄSSER GEBRAUCH
Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!
Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!
Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!
Das Produkt ist nicht geeignet für:
Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu speilen).
SICHERHEITSHINWEISE
- Lesen Sie diese Anleitungitte sorgfaltig durch.
- Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
- Befolgen Sie die Anweisungen.
- Verwenden Sie das Gerät nur in der davon vorgesehenen Art und Weise.
- Öffnen Sie das Gerät nicht und verändern Sie es nicht.
ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

ACHTUNG, HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!
Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung deses Produkts konnen hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen konnen. Vermeiden Sie die Belastung durch hohe Lautstärken.
HINWEISE FÜR ORTSVERÄNDERLICH E INDOOR-GERÄTE
- Dieses Produkt ist für den Betrieb im Innenbereich vorgesehen.
- Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
- Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung des Produkts führen.
1) GITARRENBOX AN EINEN VERSTÄRKER ANSCHLIESSEN
Abhängig vom Laufsprechertyp bieten sich verschiedene Anschlussmöglichkeiten. Zugunsten eines sicheren Betriebs ist es notwendig, dass Sie diese Möglichkeit verstehen. Im Zweifelsfall kontaktieren Sie uns unter info@adamhall.com
1.1) 1X12 GITARRENBOXEN

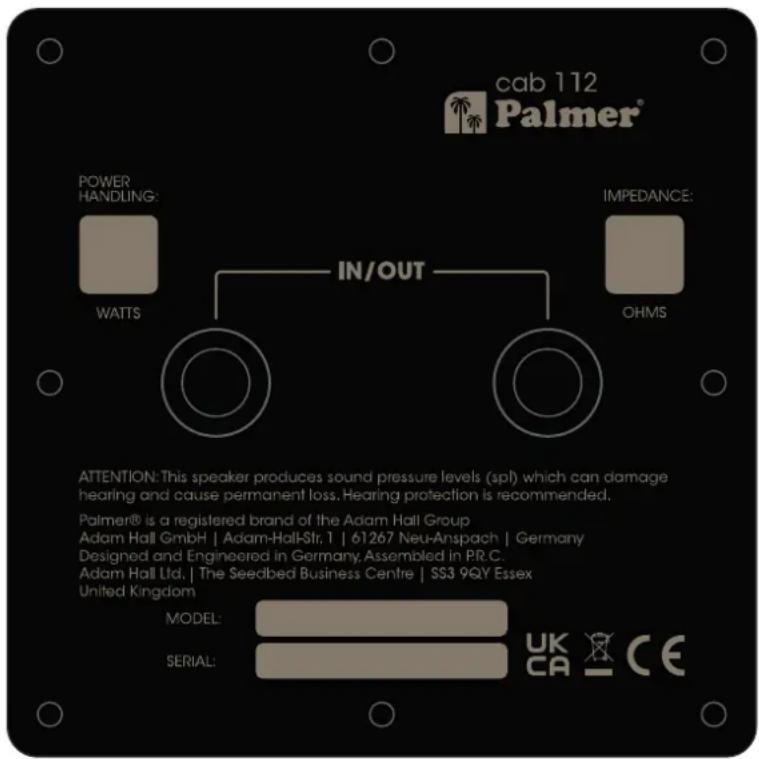

Die Abbildung unter zeigt das Anschlussfeld der Gitarrenboxen vom Typ 112.

Sie konnen eine beliebige Buchse als Eingang nutzen.
ANMERKUNG
Verwenden Sie niemals beside Buchsen gleichzeitig als Eingang (d. h. schlieBen Sie die Gitarrenbox niemals gleichzeitig an zwei Veränder oder Laufsprecherausgabe an). Der/Die Veränder und die Laufsprecher können beschadigt werden.
ZWEITE GITARRENBOX ANSCHLIESSEN
Die beiden Buchsen sind parallel verschaltet. Sie konnen also an die zweite Buchse eine weitere Box anschlieben. Wenn Sie eine weitere Gitarrenbox anschreiben möchen, achen Sie darauf, dass die Impedanz beider Boxen identisch ist. Dad die beiden Buchsen parallel verschaltet sind, wird die Impedanz beim Anschluss zweier Boxen halbiert.
Beisiel: Die Impedanz der ersten Palmer Gitarrenbox beträgt 8 Ohm. Die Gesamt-Impedanz der zweiten Box muss ebenfalls 8 Ohm betragen. Schlieben Sie die zweite Box an eine der Buchsen der ersten Box an. Für den angeschlossenen Veränder bertragt die Gesam-Hipedanz nun 4 Ohm.
ANMERKUNG
Idealerweise sollen bebe Boxen fur dieselbe Leistung ausgeegt sein. Wenn beide Boxen eine ahnliche oder identische Belastbarkeit bielen, konnen Sie sie zusammenzahlen: Entsprechend liegt die Belastbarkeit von zwei Gitarrenboxen mit jeweils 75 Watt Nennleistung nach dem Verkoppeln bei 150 W.
1.2) 2X12 GITARRENBOX

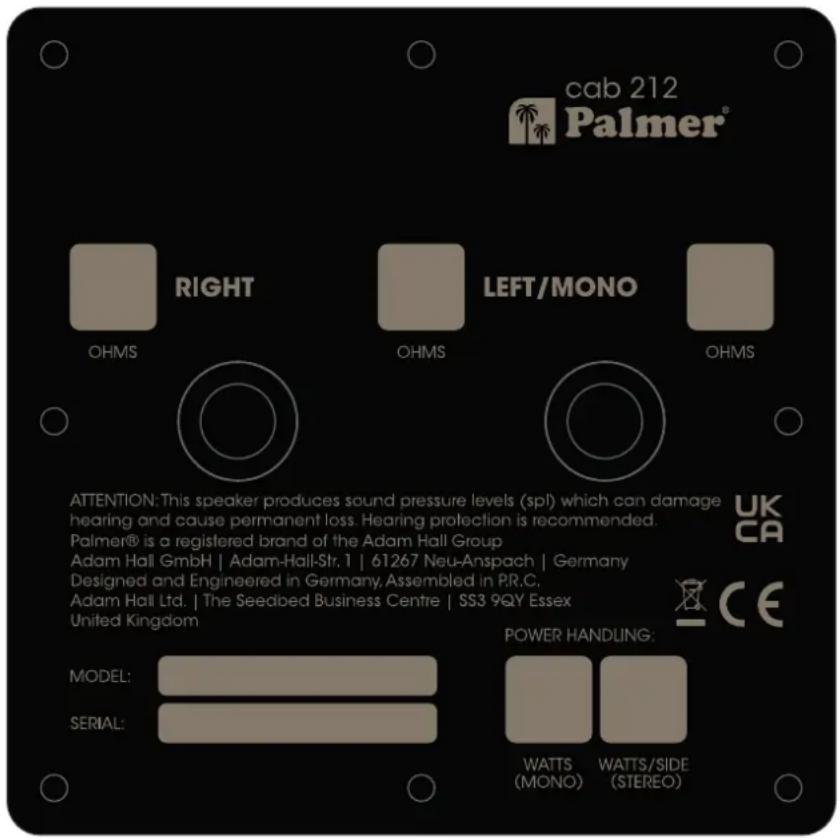

Die Abbildung unter zeigt das Anschlussfeld der 212 Gitarrenbox.

1.2.1) MONO- UND STEREO-MODUS
SO BETREIBEN SIE DIE LAUTSPRECHERBOX IM MONO-MODUS
Schlieben Sie Ihr Veränder an der Buchse mit der Beschriftung Left/Mono" an. In thisem Fall sind beide Laufsprecher parallel verkabelt und geben dasselbe Signal wieder.
Beispiel: Wenn die Gitarrenbox mit zwei 16 Ohm Laufsprechem bestückt ist, beträgt die Gesamt-Impedanz an der Buchse „Left/ Mono" 8 Ohm.
SO BETREIBEN SIE DIE LAUTSPRECHERBOX IM STEREO-MODUS
Belegen Sie zuerst die Buchse mit der Beschriftung „Right". Sobald die Buchse mit einem Stecker belegt wird, ist die Verbindung zwischen beiden Laufsprechem unterbrochen. Die Gitarrenbox kann nun wie zwei einzeln 112 Gitarrenboxen genutzt werden. Das Signal/der Veränder an der Buchse „Right" steuert den rechten Laufsprecher, das Signal/der Veränder an der Buchse „Left/Mono" den linken Laufsprecher an.
ANMERKUNG
Die Umschaltung zwischen den Mono- und Stereo-Modi erfolgt über die Schaltbuchse für den Eingang „Right": Wenn Sie diese Buchse mit einem Klinkenstecker belegen, wird die Gitarrenbox in den Stereo-Modus geschalte.
Im Stereo-Modus kann jeder Laufspricher einzeln angesteuert werden. Wenn ihre Gitarrenbox mit zwei 16 Ohm Laufsprichern bestückt ist, stehen entsprechend 2 × 16 Ohm Eingänge zur Verfugung.
2) FRONTGITTER ENTFERNEN

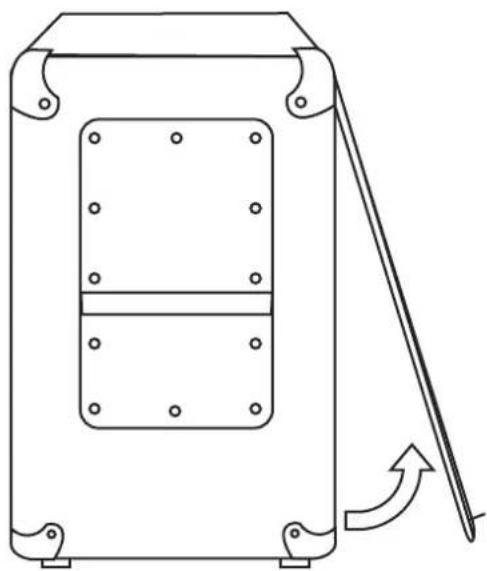

Für Reparaturen oder für den Fall, dass Sie Ihr Mikrofon noch näher positionieren möchten, konnen Sie das Frontgitter entfernen. Das Frontgitter ist mit Klettstreifen befestigt. Das Frontgitter lässt sich dank Klettverschlußtechnik einfachLOSEN. Ziehen Sie langsam und mit gleichmöig an den Laschen am unteren Rand des Frontgitters, reiben Sie aber nicht daran. Falls nötig führen Sie einen Schraubenzieher in die Schlaufe der Lasche ein, sodass Sie mehr Kraft aufwenden können.

3) LAUTSPRECHER EINSETZEN/AUSTAUSCHEN
Fuhren Sie die folgenden Schritte aus, um einen Laufsprecher einzubauen bzw. auszutauschen:
1) Entfernen Sie das Frontgitter.

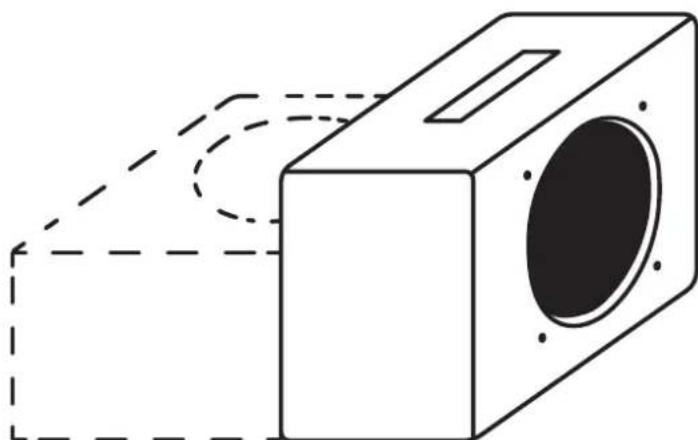

2) Kippen und legen Sie die Laufsprecherbox mit dem Rücken auf einer sauberen und gepolsterten Unterlage ab. Legen Sie eine Decke oder einen Teppich unter, damit die Rückseite nicht verkratzt und das Anschlussfeld nicht eingedrückt wird.

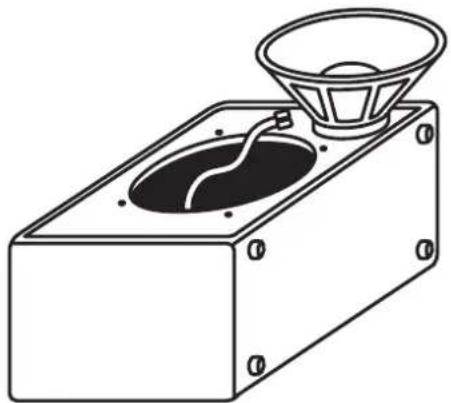

3) Legen Sie den Laufsprecher auf die Schallwand direkt darüber den Ausschnitt - nahe genug, dass Sie die Leitungen von der Anschlussplatte mit dem Laufsprecher verbinden können.

4) Schieben Sie die Flachstecker am Ende der Kabel, die von der Anschlussplatte kommt, vorsichtig auf die Anschlüsse der Laufsprecher.

ANMERKUNG
Verwenden Sie besteht keine übermäßige Kraft. Falls nötig wackeln Sie etwas am Stecker, bis er passst.
Eine der Leitungen des Kabels ist gekennzeichnet (z.B. durch einen roten oder andersfarbigen Strich): Verbinden Sie diese Leitung mit dem mit einem „+“ gekennzeichneten Laufsprecheranschluss.
3.1) LAUTSPRECHER ANSCHLIESSEN (212 GITARRENBOX)
In der 212 Gitarrenbox gibt es zwei Kabelpaare - jeweils ein Paar pro Laufsprecher. Achten Sie darauf, bereits Laufsprecher identisch zu verkabeln (rote oder anderweitig markierte Leitung auf _v + ). Andernfalls arbeiten die Laufsprecher gegenphasig und der Sound ist absolut bodenlos.
5) Setzen Sie den Laufsprecher in den Ausschnitt ein und richten Sieihn an den Lochern in der Schallwand aus.
ANMERKUNG

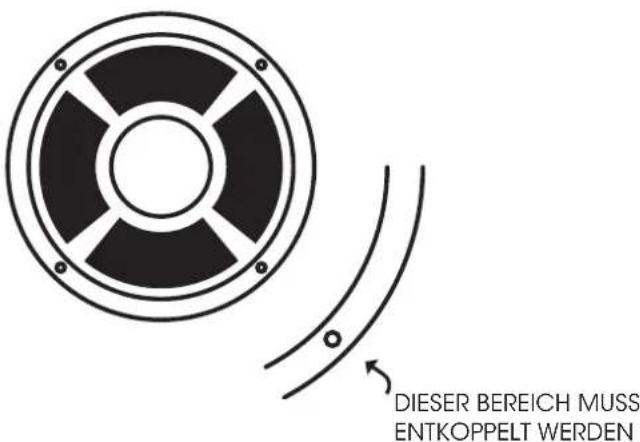

Bei einigen Laufsprechern sind auf beiden Seiten des Korbs Entkopplungsstreifen angebracht, bei anderen befindet sich das Material zur Entkopplung nur auf einer Seite. Da die Laufsprecher von vorne in die Palmer Gitarrenboxen eingebaut werden, müssen Sie sicherstellen, dass sie auf der Rückseite entkoppelt sind. Wenn keine Entkopplungsstreifen vorhanden sind, können Sie auch ein Wärme-Isolierband verwenden, das zum Abdichen von Turen, Fenstern u. ä. benutzt wird.

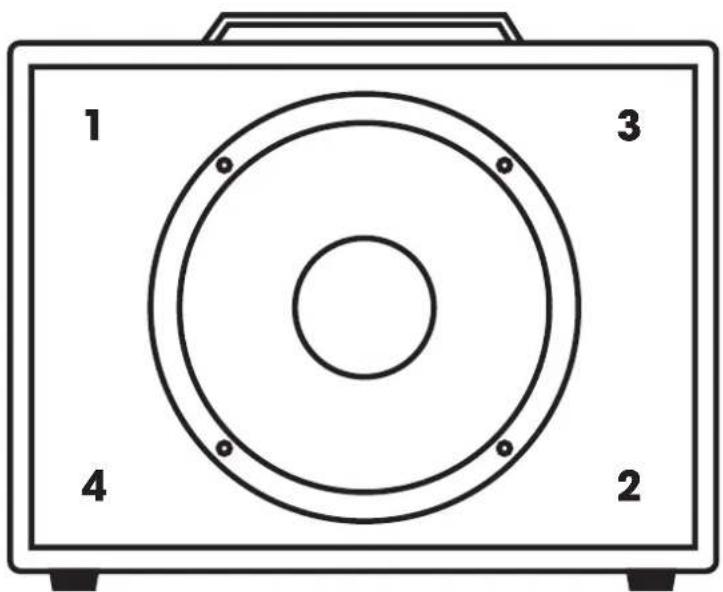

6) Befestigen Sie den Laufsprecher mit den mitgelieferten Schrauben in der folgenden Reihenfolge (1 - 4) in der Schallwand. Nach dem alle Schrauben angezogen wurden, ziehen Sie sie nochmals nach.
ANMERKUNG
Ziehen Sie die Schrauben nicht zu fest an. Verwenden Sie in keinem Fall einen Akku-Schrauber oder ahnliches.

WICTIGER HINWEIS

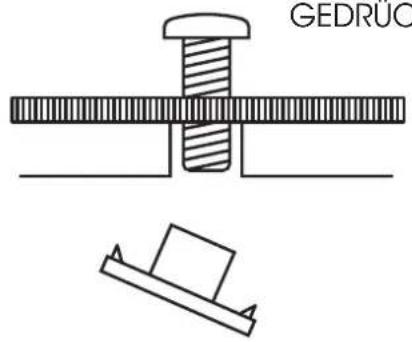

In die Schallwand sind vier M5 T-Muttern (Einschlagmuttern) eingelassen. Wenn Sie die Schrauben in die Gewinde einsetzen und anziehen, sollen den MINIMALEN DRUCK anwenden!
Bei zu hohem Druck auf die Schraube kann die Einschlagmutter eventuell herausgedrückt werden.


EINSCHLAGMUTTER

BEI HOHEM DRUCK AUF DIE SCHRAUBE KANN DIE EINSCHLAGMUTTER HERAUSGEDRÜCKT WERDEN
Ziehen Sie die Schrauben langsam und vorsichtig an, damit sie nicht verkantet und sich in der Mutter verklemmt!
7) Bringen Sie das Frontgitter wieder an.
8) Testen Sie die Gitarrenbox.
3.2)FUNKTIONSKONTROLLE

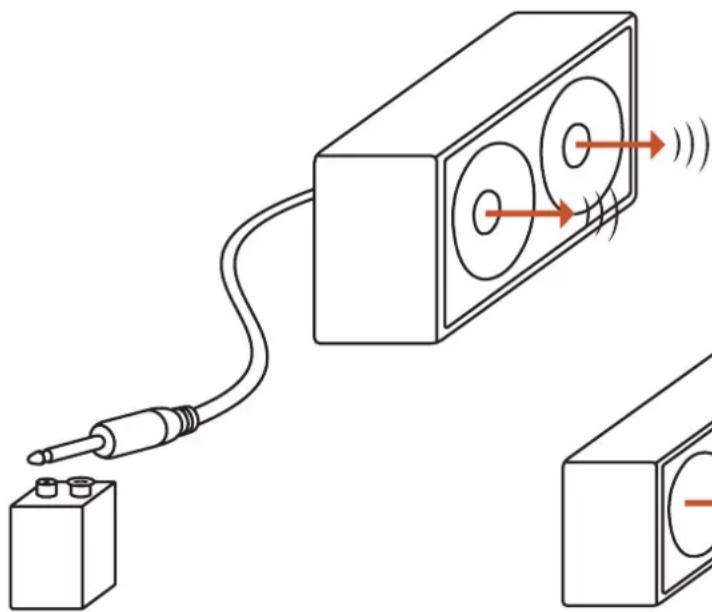

PHASE PRUFIN
Es gibt eine einfache Methode, um zu überprüfen, ob alle Laufsprecher einer Multi-Speaker-Box gleichphasig arbeiten. Sie benötigen dazu lediglich eine 9 V Batterie sowie ein Laufsprecherkabel. Schlieben Sie das Laufsprecherkabel an der Laufsprecherbox an und berühren Sie mit dem Stecker auf der anderen Seite des Laufsprecherkabels die Pole der 9 V Batterie (mit der Spitze des Steckers den einen Pol und mit dem Massekontakt den anderen). Dadurch wird ein ploppendes Gerausch erzeugt, und die Laufsprechemembranen werden je nach Polung der Batterie nach außen oder innen ausgelenkt. Alle Laufsprechemembranen müssen darauf in die selbst Richtung ausgelenkt werden. Ist das nicht der Fall, sind die Laufsprecher gegenphasig belegt (überprüfen Sie, ob alle Laufsprecher identisch verkabelt sind).

RICHTIG!
DIE LAUTSPRECHER SOLLTEN ALLE IN DIE SELBE RICHTUNG AUSGELENKT WERDEN.

ANMERKUNG
Einige Laufsprecher haben eine leichtere Membran, die sich auch dann bewegt, wenn sich der Luftdruck im Gehäuse verändert. Wenn Sie beispiselsweise den oben beschriebenen Batterietest an einer 212 Gitarrenbox mit Celestion Vintage 30 Speakern ausführren und einen kurzen Impuls auf die Laufsprecher geben, kann es so aussehen, als wurden die Laufsprecher entsprechlich ausgelenkt. In dieser Fall halten Sie die Verbindung zur Batterie etwas länger: Die Laufsprecher sollenn nun alle in thiselbe Richtung ausgelenkt werden und in dieser Position verbleiben, solange die Batterie angeschlossen ist.
IMPEDANZ PRUFIN
Sie konnen die Impedanz Ihrer Gitarrenbox mit einem einfachen Ohm- oder Multimeter prufen. SchlieBen Sie ein Laufsprecherkabel an der Box an und verbinden Sie die Prufkabel des Multimeters mit dem anderen Kabelende. Stellen Sie das Multimeter auf Ohm (Widerstand) ein und lesen Sie den Wert ab.
ANMERKUNG
Beachten Sie, dass das Multimeter nicht die Impedanz darstellt (die sich freenzabhängig verändert), sondern lediglich den Wider-stand. Entsprechend ist dieser Wert nicht absolut exakt, aber davon genau genug, um die Verkabelung der Laufsprecher zu prufen. Für einen 8 Ohm Laufsprecher kann beispelsweise ein Wert von 6,5 oder 7 Ohm angezeigt werden. Testen Sie die Gitarrenbox in jedem Fall mit einem Veränderer, bevor Sie sie auf Tour oder zu einem Gig mitnehmen. Beginnen Sie bereits bei niedriger Laufstarke und haben Sie den Pegel dann langsam an. Wenn Sie nichts horen, horen Sie auf zu speilen, schalten Sie den Veränderer aus oder auf Standby und überprüfen Sie nochmal alle Anschlusses.
4) IMPEDANZ BERECHNEN
Es gibt grundsatzlich zwei Mochlichkeiten, zwei oder mehrere Lautsprecher zu verkabeln, die wir im Folgenden dargestellt haben:

REIHENSCHALTUNG

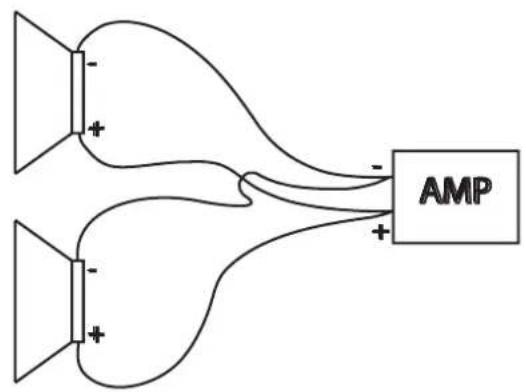

PARALLELSCHALTUNG
GRUNDSATZLICH GILT:
Wenn Laufsprecher mit gleicher Impedanz in Serie geschalte werden, addiert sich ihre Impedanz.
Beispiel: Zwei 8 Ohm Laufsprecher, die in Serie geschaffet sind, haben also Gesamt-Impedanz von 16 Ohm (8 x 2).
Wenn Laufsprecher mit gleicher Impedanz parallel geschättet werden, wird die Impedanz durch die Anzahl der Laufsprecher geteilt. Beispiel: Zwei 16 Ohm Laufsprecher, die parallel geschättet sind, haben eine GesamtImpedanz von 8 Ohm (16 geteilt durch 2).
5) GLOSSAR

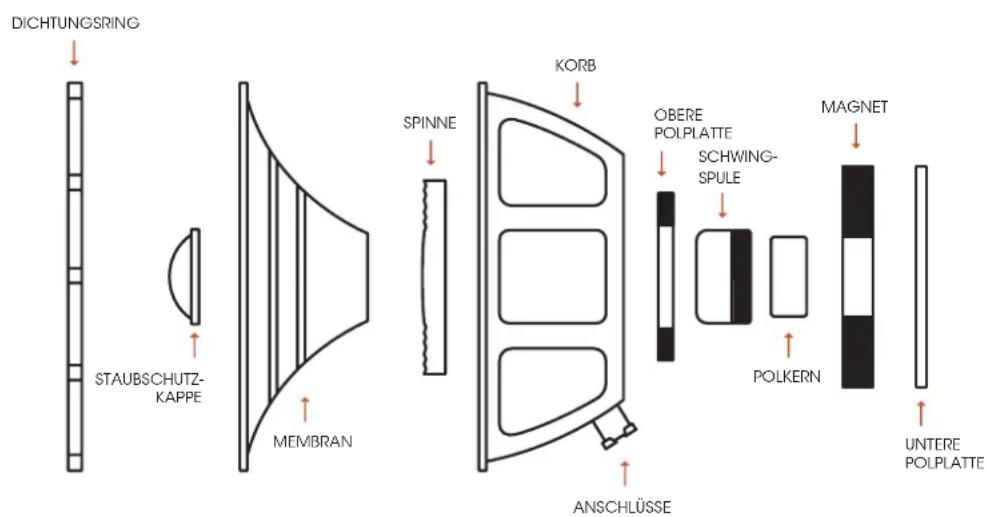

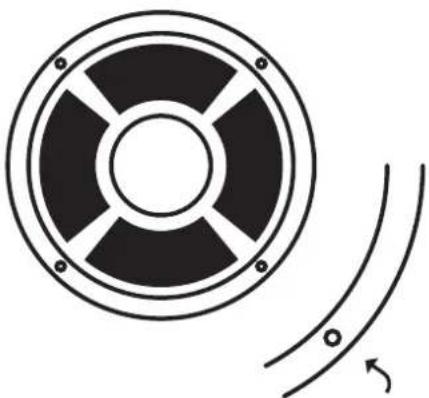

In der Abbildung unter sind die wichtigsten Komponenten eines Laufspechers dargestellt. Wenn elektrischer Strom eine Spule (Schwingspule) in einem Magnetfeld durchlauft, wird abhängig von der Stromstarke eine Kraft erzeugt. Durch diese Kraft wird die Membran, die mit der Schwingspule verbunden ist, horizontal in Bewegung versetzt und erzeugt bzw. Wellen mit hohem und geringem Luftdruck.
Das Zusammenwirken aus Spule und Magnet ist praktisch der „Antrieb“ des Laufsprechers. Die Bewegung wird durch die Aufhängung des Laufsprechers geführt, die aus dem Korb, der Sicke sowie der „Spinne“ besteht. Durch die Sicke und die Spinne kann sich die Spule frei auf der Achse des Magnetkerns (oder „Pols“) bewegen, ohne die seitlichen Polplatten zu berühren.

TECHNISCHE DATEN
ALLGEMEIN
| Artikelnummer PCAP112BX PCAP212BX PCAP212X | |||
| Anzahl Laufsprecherausschnitte 1 2 2 | |||
| Für Laufsprecherdurchmesser 12" | |||
| Anschlüsse auf Anschlussplatte | 2 x In/Parallel Out | 2 x Input mono/ stereo | 2 x Input mono/ stereo |
| Anschlussart 6.3-mm-Klinke | |||
| Einbauweise Laufsprecher Von vorne (Front | loaded) | ||
| Frontgitter abnehmbar Ja | |||
| Rückseite Offen | Geschlossen | ||
| Dämmaterial (innen) | Nein | ||
| Material Frontgitter | Stoff | ||
| Material Gehäuse | Pressspan/MDF (Schallwand) | ||
| Bezug Gehäuse | Kunstleder | ||
| Material Schallwand | MDF | ||
| Abmessungen (B x H x T) | 580 x 450 x 290 mm | 710 x 480 x 295 mm | 710 x 480 x 295 mm |
| Gewicht | 12 kg | 15 kg | 15 kg |
| Inklusive | An Schlussplatte mit Beschriftungsfeldern,An Schlusskabel, Befestigungsschrauben | ||
| Umgebungstemperatur | 0 - 40°C Grad | ||
| rel. Lufffeuchtigkeit | < 80%, nicht kondenserend | ||
ENTSORGUNG

VERPACKUNG:
- Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführten werden.
2.itte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:
- Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktivellen Fassung. WEEE-Richtlinie Waste Electrical and Electronic Equipment. Altgeräte gehären nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs-betrieb oder eineCOMMUNALE Entsorgungseinrichtung entsorgt werden.itte beachten Sie geltende Vorschriften in Ihrem Land!
- Beachten Sie alle in Ihr dem Land geltenden Entsorgungsgesetze.
- Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.
HERSTELLERERKLÄRUNGEN
Herstellergarantie & Haftungsbeschränkung
Adam Hall GmbH
Adam-Hall-Str. 1
D-61267 Neu Anspach
E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0.
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf
Im Servicefall wenden Sie sich an ihren Vertriebspartner.
CE-KONFORMITÄT
Hiermit erklart die Adam Hall GmbH, dass these Product
folgender Richtlinie entspricht (soweit zutreffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
CE-KONFORMITÄTSERKLÄRUNG
Konformitätserklarungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter info@adamhall.com angefragt werden.Konformitäserklarungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.
FCC STATEMENT
DRUCKFEHLER UND IRRTUMER, SOWIE TECHNISCHE ODER SONSTIGÄNDERUNGEN SIND VORBEHALTEN!
