MANUALE UTENTE CAB 112 BX GBK Palmer

Grazie per aver acquistato un Palmer Custom Cabinet. Palmer offre un'ampia gamma di cabinet diversi, che le consentono di selezionare il diffusore di sua scelta. Ci auguriamo che le piaccia questo prodotto! Non esiti a contattardi in qualsiasi momento se ha bisogno di assistenza: [e-mail]

UTILIZZO PREVISTO

Questo prodotto è un dispositivo per la technologia degli eventi, ideale anche in studio, per la TV e la radiotrasmissione! Il prodotto è stato sviluppato per l'uso professionale nei campi della technologia degli eventi, degli studi, della TV e della radiotrasmissione. Non è adatto all'uso domestico.

Questo prodotto, inoltre, è destinato esclusivamente a utenti qualiificati e con conoscenze specialistiche in materia di technology degli eventi, idealeanche in studio, per la TV e la radiotrasmissione!

Utilizzare il prodottorawn atteneri ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio. E esclude la responsabilita per danni a persona e cose causati da uso improprio.

Il prodotto non è adatto a:

Persone (compresi i bambini) con ridotte capacita fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
Bambini (ai bambini delve essere vietato gliacare con il dispositivo).

ISTRUZIONI DI SICUREZZA

1. Leggere attentamente queste istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare il dispositorio solo secondo il modo previsto.
5. Non apririe il dispositivo e non cercare di modificarlo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

CAUTELA: PRODOTTI AUDIO AD ALTO VOLUME!

Danni all'udito causati da volume elevato e da esposizione continuativa: l'uso di quello prodotto cui generare livelli di pressione sonora (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a livelli di volume elevati.

NOTE PER LE APPARECCHIATURE PORTATILI DA INSTALLARE IN INTERNI

1. Questo prodotto è destinato all'uso interno.
2. Funzionamento temporaneo! Le attrezzature per eventi sono generalmente progettate solo per il funzionamento temporaneo.
3. Il funzionamento continuo o l'installazione permanente possono compensettere il funzionamento e l'invecchiamento precoce del prodotto.

1) COLLEGARE IL CABINET AL SUO AMPLIFICATORE

A seconda del tipo di mobile, esiste una series di opzioni per quanto riguarda i collegamenti. Per un funzionamento sicuro, è importante che queste opzioni siano comprese. In caso di dubbi, ci contatti all'indirizzo [e-mail].

1.1) CABINET 1X12

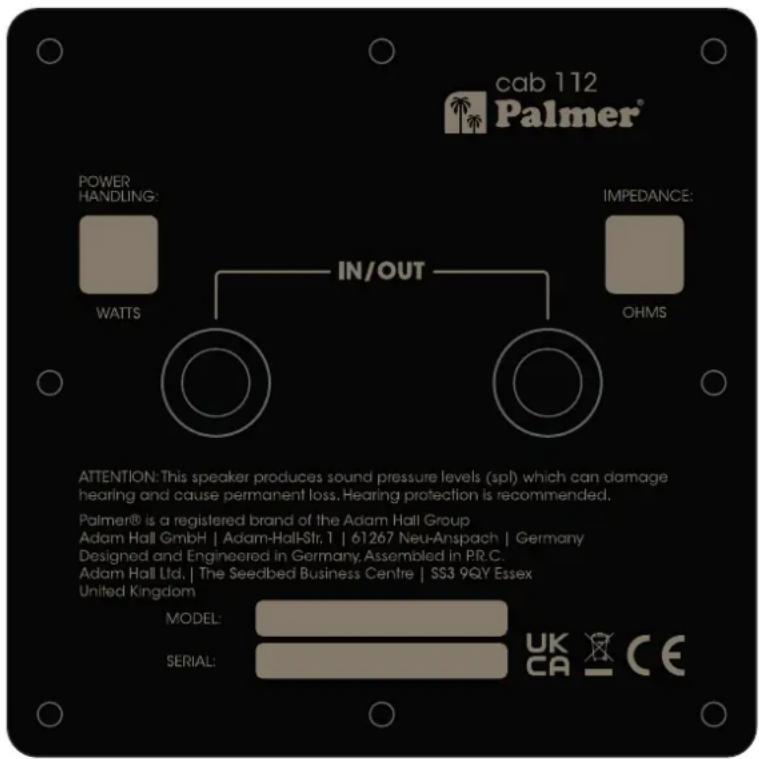

L'immagine qui sotto mystra la piatra di sollevamento per gli armadietti 112.

Puoutilizzareuna delle deluede prese come ingresso.

NOTA

Non utilizzi mai entrambhe le prese come ingressi (cioe non colleghi due amplificatori o uscite di diffusori a questo cabinet).
Questo cui danneggiare l'amplificatore (o gli amplificatori) e il diffusore.

COLLEGARE UN SECONDO ARMADIO

Le due prese sono cablate in parallelo. Ciò significica che può collegare un secondo cabinet a quello cabinet. Quando collega un secondo cabinet, si assicuri che le impedenze di entrambi i cabinet siano identiche. Poiché le prese sono cablate in parallelo, l'impenenza risultante di sare dimezzata.

Esempio: il primo cabinet Palmer ha un'impedenza di 8 Ohm: Il primo cabinet Palmer ha un'impedenza di 8 Ohm. Anche il secondo cabinet delve avere un'impedenza complessiva di 8 Ohm. Colleghi il secondo mobile a una delle prese del primo mobile. L'impenenza complessiva che l'amplificatore ora "vede" è di 4 Ohm.

NOTA

Idealmente, la gestione della potenza di entrambi i cabinet dovrebbe essere simile. Se la gestione della potenza dei cabinet è simile o uguale, più aggigneri. Cioè. Due armadi con una potenza di 75W ciascuno sono gestire 150W quando sono collegati tra loro.

1.2) CABINET 2X12

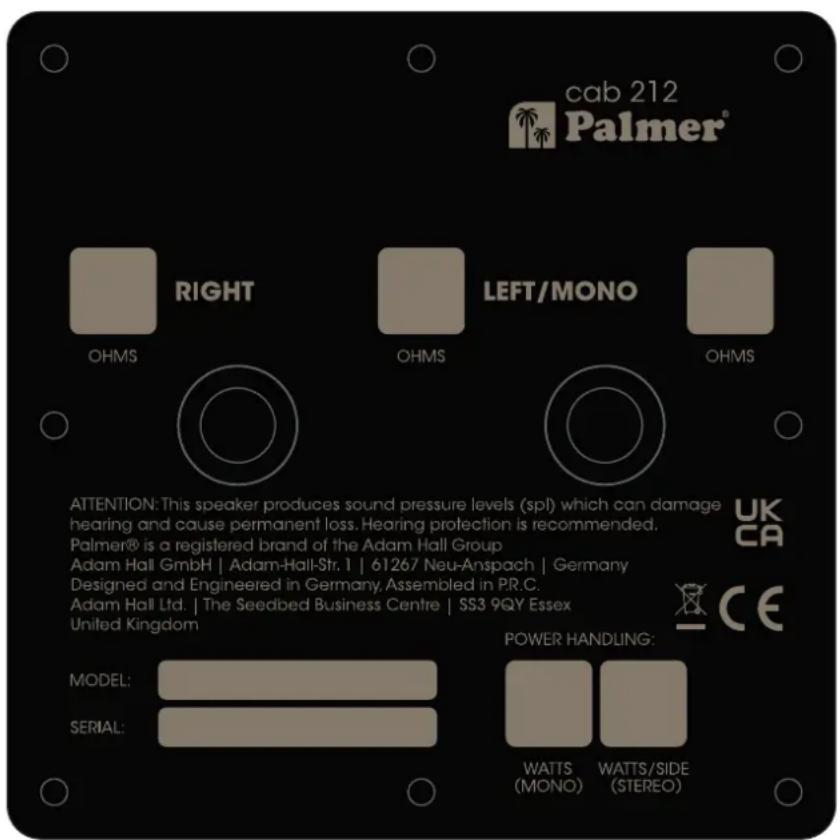

L'immagine qui sotto mystra la piatra di sollevamento per gli armadi 212.

1.2.1) MODALITA MONO E STEREO

PER FAR FUNZIONARE IL CABINET IN MODALITA MONO

Colleghi l'uscita dei diffusori del suo amplificatore alla presa contrassegnata con "Left/Mono". In quello caso, entrambi i diffusori sono collegati in parallelo e suoneranno entrambi.

Esempio: se il cabinet è caricato con due diffusori da 16 Ohm: Se il cabinet è caricato con due diffusori da 16 Ohm, l'impedenza totale alla presa „Left/Mono“ sare di 8 Ohm.

PER FAR FUNZIONARE IL CABINET IN MODALITA STEREO

Per prima casa colleghi la presa contrassegnata come „destra". Come non appena un connetlore jack viene inserito in questa presa, il collegamento tra i due diffusori viene interrotto. L'armadietto cui ora essere utilizzato come due armadietti 112 individuali. Il segnale/amplificatore collegato alla presa „Right" alimenterà il diffusore destro e il segnale/amplificatore collegato alla presa „Left/mono" alimenterà il diffusore sinistro.

NOTA

La commutazione tra le modalità Mono e Stereo avienetramite una presa jack di commutazione utilizzata per l'ingresso Right" - collegando un connettore jack a questa presa, il cabinet passera alla modalità stereo.

Quando e in modalità Stereo, ogni diffusore gestisce individualmente. Se il suo cabinet è caricato con diffusori da 16 Ohm, avr2 ingressi da 16 Ohm.

2) REMOVING THE GRILL

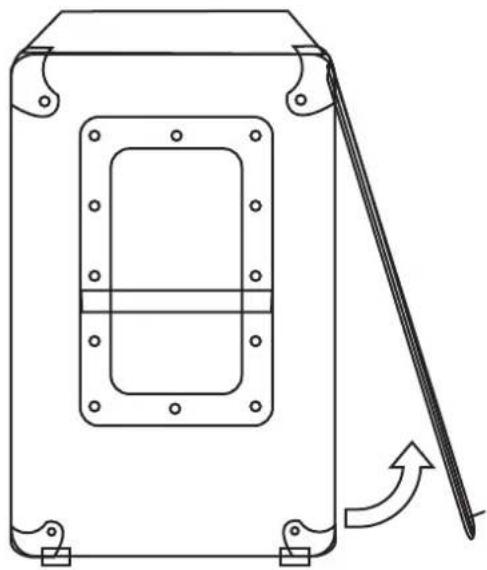

Per la manutenzione o se desidera posizionare il microfono più vicino, la griglia anteriore delle cabine cui assere rimossa. La griglia è fissata con cuscinetti in velcro.

La prima rimozione della griglia puo essere un po' difficile, poiché è insertita saldamente durante la produzione - le rimozioni successive diventeranno più facili.

Tiri le cinghie sul bordo inferiore della griglia, tirando lentamente con forza costante e non a scatti. Se necessario, inersica un cacciavite nell'occhiello della cinghia, in modo da poter applicare più forza.

3) INSERIRE/SOSTITUIRE I DIFFUSORI

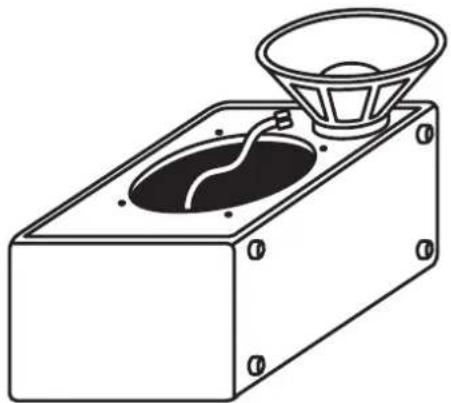

Per inserire o sostituire un diffusore, esegua i seguenti passaggi:

1) Rimuovere la griglia.

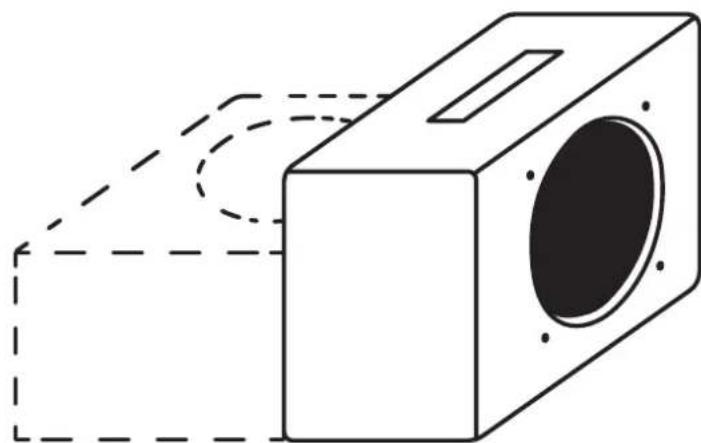

2) Appoggi il mobile sulla schiena su una superficie pulita e imbottita (utilizzi una coperta, un tappeto o simili per assicurarsi che la parte posteriore del mobile non si graffi e che la piastra del martinetto non sua tesa).

3) Collochi il diffusore sul deflettore accanto al ritaglio, abbastanza vicino da poter collegare i cavi della piastra jack al diffusore.

4) Colleghi con cura i connettori faston all'estremita dei cavi provenienti alla piatra jack ai connettori del diffusore.

NOTA

Non applicchi qui una forza eccessiva. Se necessario, muova il connettore fino a farlo scorrere.

Uno dei fili del cavo è contrassegnato dal colore rosso o da una linea o marcatura colorata - colleghi quello filo al connettore contrassegnato con un „+“ sul diffusore.

3.1) COLLEGARE I DIFFUSORI SU UN MOBILE 212

Sulle cabine 212 ci sono due coppie di cavi, una Coppia per agli diffusore. Si assicuri di cablare entrambi i diffusori allo stesso modo (cavo rosso o marcatò su _e + ). In caso contrario, i diffusori saranno fuori fase e il suono sare scadente.

5) Collochi il diffusore nel ritaglio e lo positioni in modo che corrisponda ai fori del deflettore.

NOTA

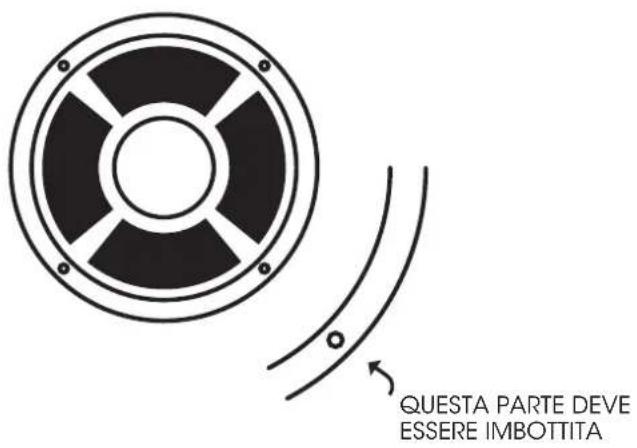

Alcuni diffusori vengono spediti con un'imbottitur su entrambi i lati del cestello, altri hanno un'imbottitur solo su un lato. Poiché i diffusori delle cabine Palmer sono a carico frontale, si assicuri che siano imbottiti sul retro. Se non sono imbottiti, cui ricorrere al nastro termoisolante utilizzato per le finestre e le porte o simili.

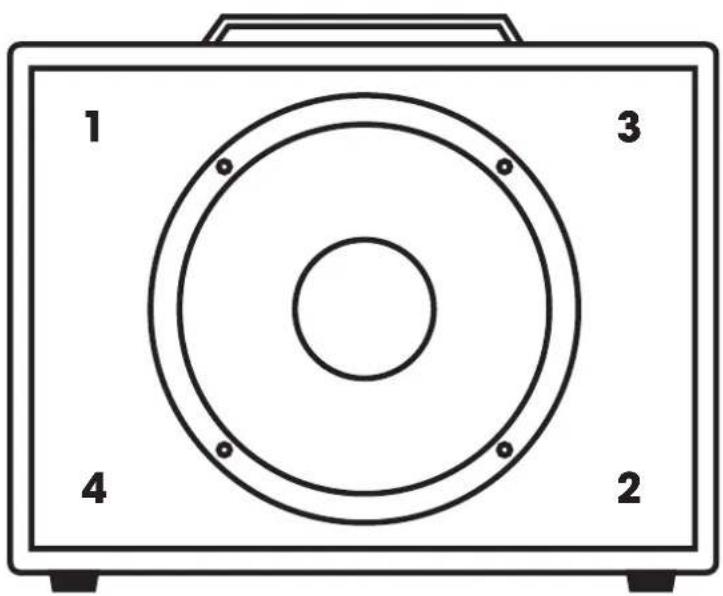

6) Utilizzi le viti in dotazione e fissi il diffusore al deflettore nel seguente ordine (1-4). Una volta serrate tutte le viti, le riavviti.

NOTA

Non stringa troppo le viti. Non usi un trapano o un cacciavite elettrico!

NOTA IMPORTANTE

Il deflettore è dotato di quale dadi a T M5 (dadi di fissaggio).

Quando inserisce le viti nei fori e le stringe, APPLICHI UNA MINIMA PRESSIONE! Una pressione eccessiva sulla vite spingerà il dato a T verso l'esterno.

T-NUTE

TROPPA PRESSIONE
SULLA VITE SPINGERÀ IL DADO A T FUORI!

Stringa le viti lentamente e con attenzione per assicurarsi che non si inclinino - il dato può incepparsi!

7) Rimetta la griglia.
8) Provi larmadietto.

3.2) COLLAUDO DELL'ARMADIO

CONTROLLARE LA FASE

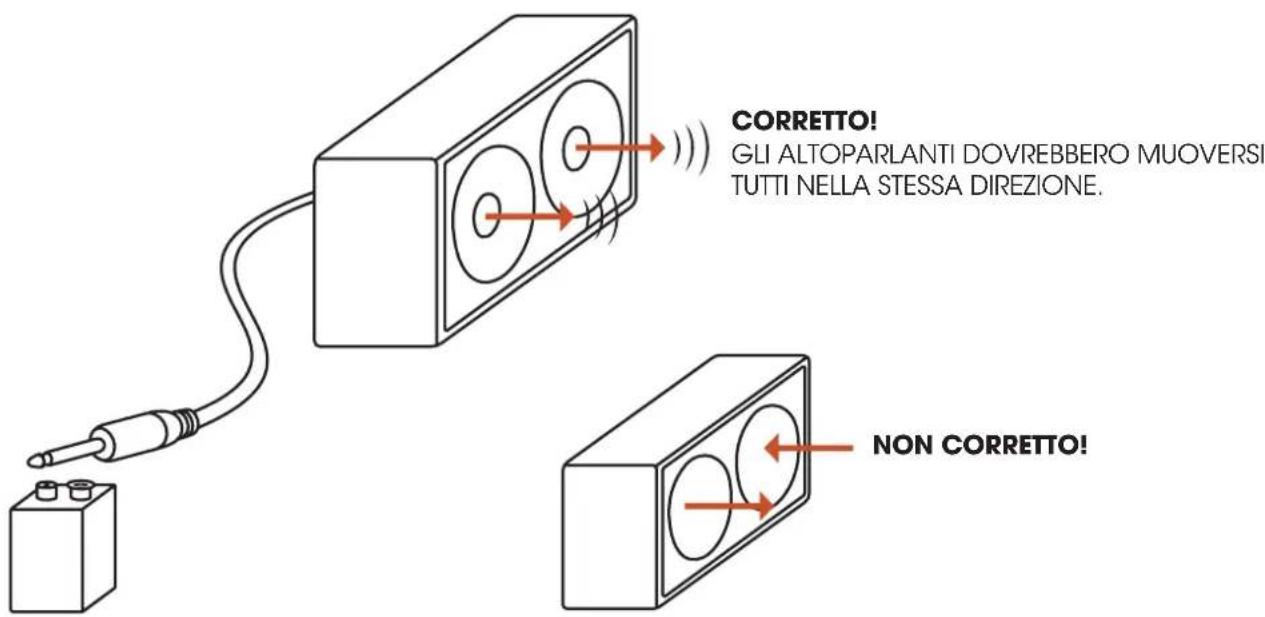

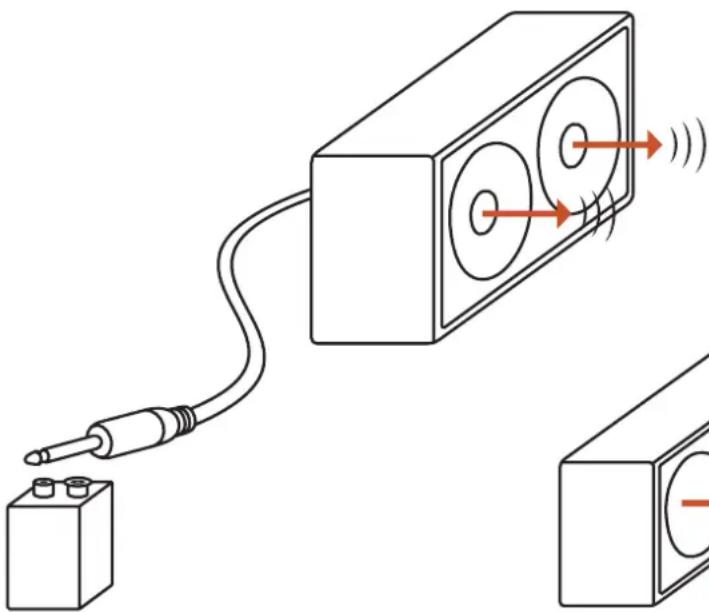

Esiste un metodo simplice per verificare se tutti i diffusori di un cabinet con più altoparlanti sono in fase. Tutto ci è che serve è una batteria da 9V e un cavo per altoparlanti. Colleghi il cavo del diffusore al cabinet è prenda il connettore jack all'altra estremità e lo faccia toccare i poli di una batteria da 9V (un polo sulla punta e l'altro sulla guaina del connettore jack). Questo provochera un „Plop" e i diffusori si muoveranno verso l'internalo o verso l'esterno, a seconda del modo in cui si collega la batteria. è importante che entrambi i diffusori si muovano nella stessa direzione. Se non lo fanno, sa che sono fuori fase (controli che il cablaggio di tutti i diffusori si lo stesso).

NOTA!

Alcuni diffusori hanno un cono più leggero e si muoverannoanche se la pressione dell'aria cambia all'interno del cabinet. Per esempio, se esegue il test della batteria di cui sopra su un cabinet 212 con Celestions Vintage 30 e si limita a dare un breve impulso ai diffusori, potrebbelenamebrare che i diffusori si muovano in direzioni diverse. In questo caso, effettui il collegamento alla batteria e lo mantenga - i diffusori dovrebbero muoversi tutti nella stessa direzione e rimanere li finché mantiene la batteria collegata.

CONTROLLARE L'IMPEDENZA

Può verificare l'impedenza del suo cabinet utilizzando un simplice ohmmetro o un multimetro. Colleghi un cavo per diffusori al cabinet e tengà i puntali del multimetro all'altra estremità. Impostare il multimetro su Ohm (resistenza) e annotare lalettura.

NOTA

Tenga presente che lalettura del multimetro non alla l'impedenza (che dipende da la frequenza), ma solo la resistività. Quindi lalettura non sare esatta, ma abbastanza vicina per verificare che i diffusori siano cablate correttamente. Ad esempio, un diffusore da 8 Ohm cui avere unalettura di circa 6,5 o 7 Ohm.

Si assicuri di testare l'armadio con un amplificatore prima di portarlo in tour o ad un concerto. Inizi con volumi più bassi e poi aumento lentamente il livello. Se non c'è suono, smetta di suonare, spenga l' amplificatore o lo metta in standby e ricontrolli tutti i collegamenti.

4) CALCOLO DELLE IMPEDENZE

In generere ci sono due modi per cablare due o più diffusori, veda il diagramma seguente:

Se i diffusori con uguale impedenza sono collegati in series, le impedenze si sommano. Esempio: Due diffusori da 8 Ohm collegati in series avranno un'impedenza complessiva di 16 Ohm (8× 2)

Se i diffusori con uguale impedenza sono collegati in parallelo, l'impenenza viene divisa per il numero di diffusori Esempio:

Due diffusori da 16 Ohm collegati in parallelo avranno un'impedenza complessiva di 8 Ohm (16 diviso 2).

5) GLOSSARIO

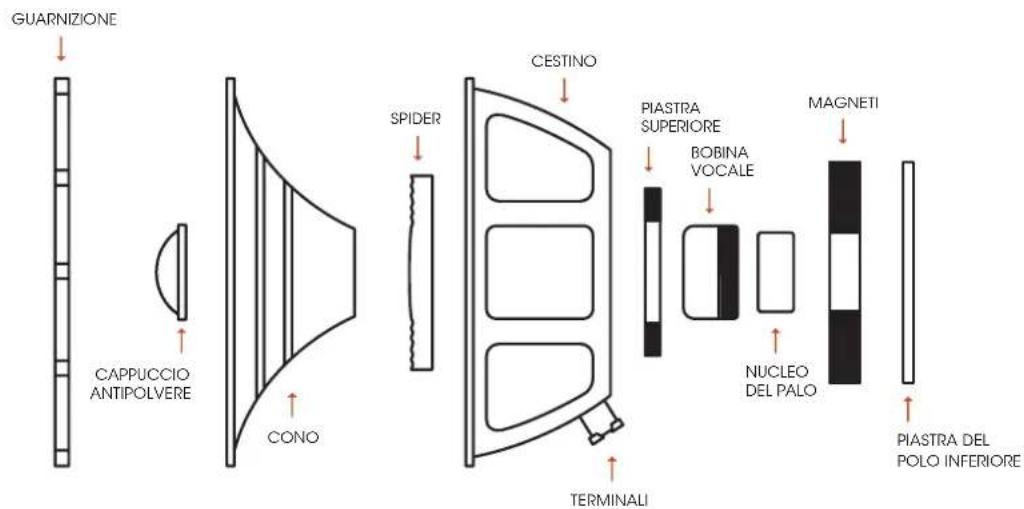

I componenti chiave del funzionamento di un altoparlante sono illustrati nel diagramma seguente. Quando una corrente elettrica passaattraverso una bobina di filo (la bobina vocale) in un Campo magnetico, produce una forza che varia con la corrente applicata. Il cono, collegato alla bobina, si muove dentro e fuori, creando onde di alta e bassa pressione dell'aria.

La bobina e il gruppo magnetico sono la, struttura del motore' dell'altoparlante. Il movimento è controllato alla suspensione dell'altoparlante, che comprende il bordo del cono e il,ragno'. Il bordo e il ragno consentono alla bobina di muoversi liberamente lungo l'asse del nucleo del magnete (o ,polo') sulla toccare i lati del gap magnetico.

TECHNICAL DATA

GENERAL

Codice prodotto PCAP112BX PCAP212BX PCAP212X
Numero di aperture per i relatori 1 2 2
Per il diametro del diffusore 12°
Connettori sulla piastra di connessione 2 x ingresso/uscita in parallelo	2 x ingresso mono/ stereo	2 x ingresso mono/ stereo
Tipodi connettore Jack da 6,3 mm
Tipodi installazione dei diffusori Caricato frontalmente
Griglia anteriore rimovabile Si
Indietro Blanco chiusa
Installazione acustica (all'interno)	No
Materialie della griglia anteriore	Tessuto
Cabinet material	Pannello di particelle/diffusore in MDF
Rivestimento del mobile	Pelle d'imitazione
Materialie del deflettore	MDF
Dimensioni (L x H x P)	580 x 450 x 290 mm	710 x 480 x 295 mm	710 x 480 x 295 mm
Peso	12 kg	15 kg	15 kg
Inclusiva	Piastra di connessione con campi di etichettatura, cavo di collegamento, viti di fissaggio
Temperatura ambiente	0 - 40°C
umidità relativa	< 80%, non consenziente

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettronichenella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzato o presso un centro di smaltimento comunale. Vi preghiamo di rispetto le normative in vigore nel Paese di installmente.
2. Rispetto are le leggi sullo smaltimento in vigore nel Paese di installmente.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibileal rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH Adam-Hall-Str.1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITA CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive(ove pertinente): Direttiva Bassa tensione (2014/35/UE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

DICIARAZIONE DI CONFORMITA UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS,. possono essere richieste all'indirizzo info@adamhall.

com.

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC.

Il funzionamento è soggetti alle due condizioni seguenti:

(1) Il dispositorio non può provocare interferenze dannose, e
(2) Questo dispositivo delve accettare qualsiasi interferenza ricevuta, comprese quale che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.

Per inserire o sostituire un diffusore, esegua i seguenti passaggi:

Esiste un tipo semplice per verificare se tutti i diffusori di un cabinet con più altoparlanti sono in fase. Tutto ci è che serve è una batteria da 9V e un cavo per altoparlanti. Colleghi il cavo del diffusore al cabinet è prenda il connettore jack all'altra estremità e lo faccia toccare i poli di una batteria da 9V (un polo sulla punta e l'altro sulla guaina del connettore jack). Questo provochera un „Plop" e i diffusori si muoveranno verso l'interno o verso l'esterno, a seconda del modo in cui si collega la batteria. è importante che entrambi i diffusori si muovano nella stessa direzione. Se non lo fanno, sa che sono fuori fase (controli che il cablaggio di tutti i diffusori sia lo stesso).

CORRECT!

LES MEMBRANES DES HAUT-PARLEURS SE DEPLACENT DANS LE MÉME SENS.

PAS CORRECT!

REMARQUE
