MANUALE UTENTE CAB 212 X CRM Palmer
Grazie per aver acquistato un Palmer Custom Cabinet. Palmer offre un'ampia gamma di cabinet diversi, che le consentono di selezionare il diffusore di sua scelta. Ci auguriamo che le piaccia questo prodotto! Non esiti a contattarci in qualsiasi momento se ha bisogno di assistenza: info@adamhall.com
UTILIZZO PREVISTO
Questo prodotto è un dispositivo per la tecnologia degli eventi, ideale anche in studio, per la TV e la radiotrasmissione! Il prodotto è stato sviluppato per l'uso professionale nei campi della tecnologia degli eventi, degli studi, della TV e della radiotrasmissione. Non è adatto all'uso domestico.
Questo prodotto, inoltre, è destinato esclusivamente a utenti qualificati e con conoscenze specialistiche in materia di tecnologia degli eventi, ideale anche in studio, per la TV e la radiotrasmissione!
Utilizzare il prodotto senza attenersi ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio. È esclusa la responsabilità per danni a persone e cose causati da uso improprio.
Il prodotto non è adatto a:
Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).
ISTRUZIONI DI SICUREZZA
- Leggere attentamente queste istruzioni.
- Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
- Seguire le istruzioni.
- Utilizzare il dispositivo solo secondo il modo previsto.
- Non aprire il dispositivo e non cercare di modificarlo.
PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

Danni all'udito causati da volume elevato e da esposizione continuativa: l'uso di questo prodotto può generare livelli di pressione sonora (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a livelli di volume elevati.
NOTE PER LE APPARECCHIATURE PORTATILI DA INSTALLARE IN INTERNI
- Questo prodotto è destinato all'uso interno.
- Funzionamento temporaneo! Le attrezzature per eventi sono generalmente progettate solo per il funzionamento temporaneo.
- Il funzionamento continuo o l'installazione permanente possono compromettere il funzionamento e l'invecchiamento precoce del prodotto.
1) COLLEGARE IL CABINET AL SUO AMPLIFICATORE
A seconda del tipo di mobile, esiste una serie di opzioni per quanto riguarda i collegamenti. Per un funzionamento sicuro, è importante che queste opzioni siano comprese. In caso di dubbi, ci contatti all'indirizzo info@palmer-germany.com.
1.1) CABINET 1X12

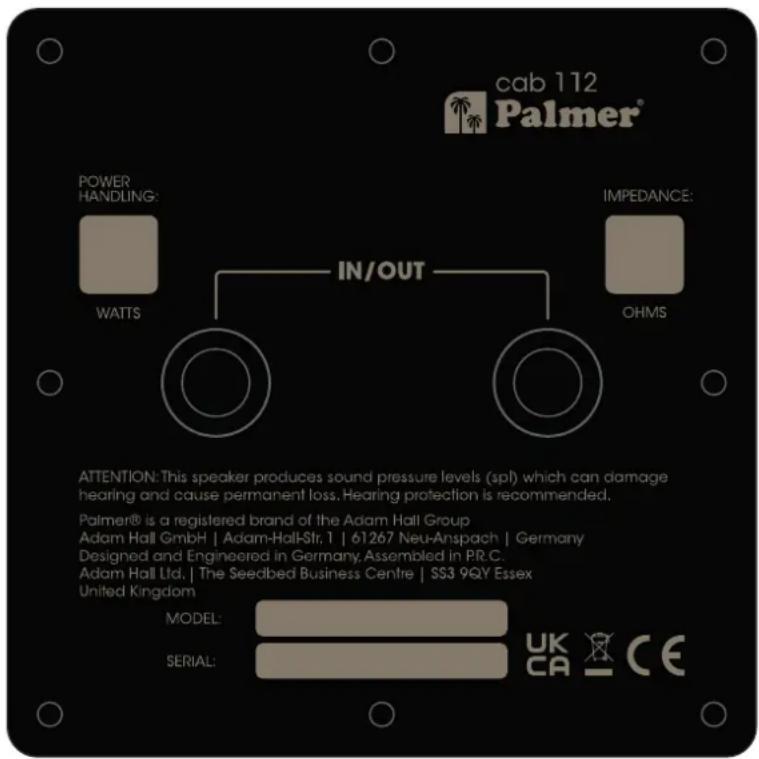

L'immagine qui sotto mostra la piastra di sollevamento per gli armadietti 112.

Può utilizzare una delle due prese come ingresso.
NOTA
Non utilizzi mai entrambe le prese come ingressi (cioè non colleghi due amplificatori o uscite di diffusori a questo cabinet).
Questo può danneggiare l'amplificatore (o gli amplificatori) e il diffusore.
COLLEGARE UN SECONDO ARMADIO
Le due prese sono cablate in parallelo. Ciò significa che può collegare un secondo cabinet a questo cabinet. Quando collega un secondo cabinet, si assicuri che le impedenze di entrambi i cabinet siano identiche. Poiché le prese sono cablate in parallelo, l'impedenza risultante di sarà dimezzata.
Esempio: il primo cabinet Palmer ha un'impedenza di 8 Ohm: Il primo cabinet Palmer ha un'impedenza di 8 Ohm. Anche il secondo cabinet deve avere un'impedenza complessiva di 8 Ohm. Colleghi il secondo mobile a una delle prese del primo mobile. L'impedenza complessiva che l'amplificatore ora „vede” è di 4 Ohm.
NOTA
Idealmente, la gestione della potenza di entrambi i cabinet dovrebbe essere simile. Se la gestione della potenza dei cabinet è simile o uguale, può aggiungerli. Cioè. Due armadi con una potenza di 75W ciascuno possono gestire 150W quando sono collegati tra loro.
1.2) CABINET 2X12

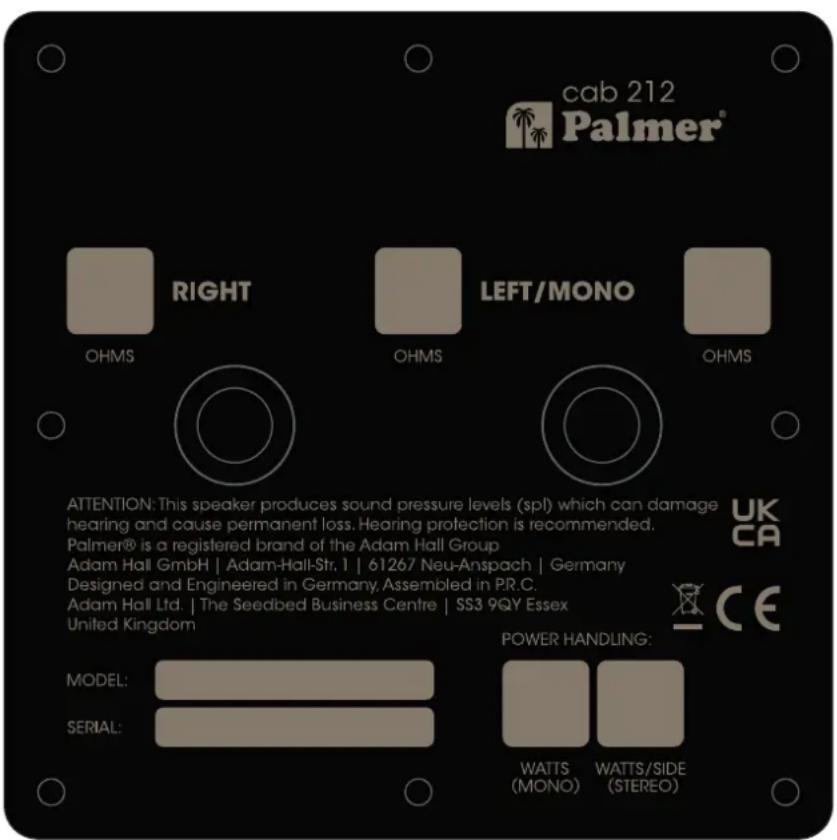

L'immagine qui sotto mostra la piastra di sollevamento per gli armadi 212.

Colleghi l'uscita dei diffusori del suo amplificatore alla presa contrassegnata con „Left/Mono”. In questo caso, entrambi i diffusori sono collegati in parallelo e suoneranno entrambi.
Esempio: se il cabinet è caricato con due diffusori da 16 Ohm: Se il cabinet è caricato con due diffusori da 16 Ohm, l'impedenza totale alla presa „Left/Mono“ sarà di 8 Ohm.
PER FAR FUNZIONARE IL CABINET IN MODALITÀ STEREO
Per prima cosa colleghi la presa contrassegnata come „destra“. Come non appena un connettore jack viene inserito in questa presa, il collegamento tra i due diffusori viene interrotto. L'armadietto può ora essere utilizzato come due armadietti 112 individuali. Il segnale/amplificatore collegato alla presa „Right“ alimenterà il diffusore destro e il segnale/amplificatore collegato alla presa „Left/mono“ alimenterà il diffusore sinistro.
NOTA
La commutazione tra le modalità Mono e Stereo avviene tramite una presa jack di commutazione utilizzata per l'ingresso "Right" - collegando un connettore jack a questa presa, il cabinet passerà alla modalità stereo.
Quando è in modalità Stereo, ogni diffusore gestisce individualmente. Se il suo cabinet è caricato con diffusori da 16 Ohm, avrà 2 ingressi da 16 Ohm.
2) REMOVING THE GRILL

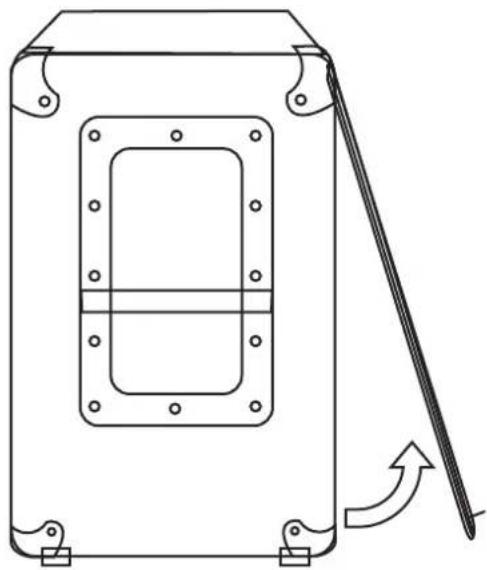

Per la manutenzione o se desidera posizionare il microfono più vicino, la griglia anteriore delle cabine può essere rimossa. La griglia è fissata con cuscinetti in velcro.
La prima rimozione della griglia può essere un po' difficile, poiché è inserita saldamente durante la produzione - le rimozioni successive diventeranno più facili.
Tiri le cinghie sul bordo inferiore della griglia, tirando lentamente con forza costante e non a scatti. Se necessario, inserisca un cacciavite nell'occhiello della cinghia, in modo da poter applicare più forza.

Per inserire o sostituire un diffusore, esegua i seguenti passaggi:
1) Rimuovere la griglia.

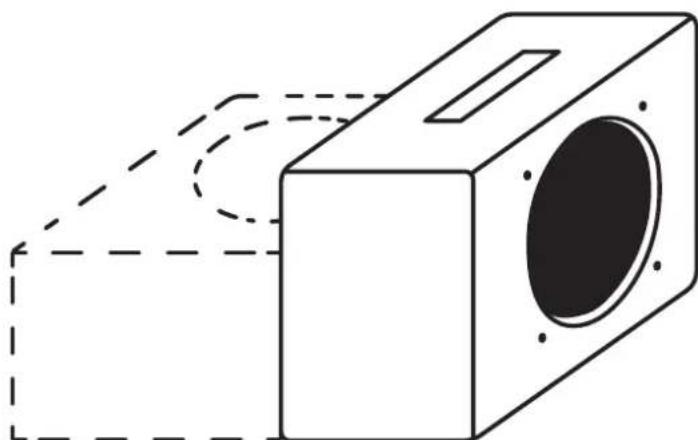

2) Appoggi il mobile sulla schiena su una superficie pulita e imbottita (utilizzi una coperta, un tappeto o simili per assicurarsi che la parte posteriore del mobile non si graffi e che la piastra del martinetto non sia tesa).

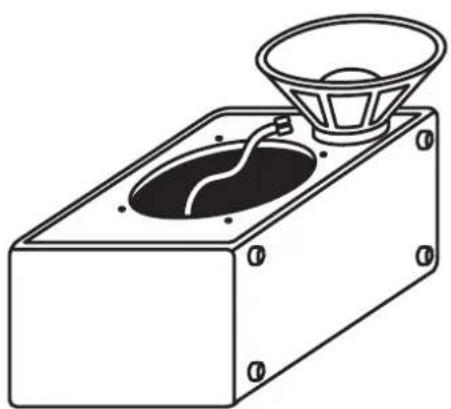

3) Collochi il diffusore sul deflettore accanto al ritaglio, abbastanza vicino da poter collegare i cavi della piastra jack al diffusore.

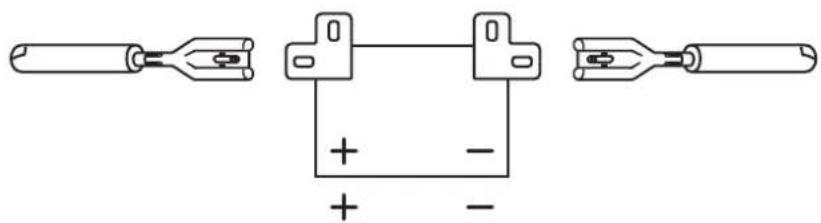

4) Colleghi con cura i connettori faston all'estremità dei cavi provenienti dalla piastra jack ai connettori del diffusore.

Non applici qui una forza eccessiva. Se necessario, muova il connettore fino a farlo scorrere.
Uno dei fili del cavo è contrassegnato dal colore rosso o da una linea o marcatura colorata - colleghi questo filo al connettore contrassegnato con un „+“ sul diffusore.
3.1) COLLEGARE I DIFFUSORI SU UN MOBILE 212
Sulle cabine 212 ci sono due coppie di cavi, una coppia per ogni diffusore. Si assicuri di cablare entrambi i diffusori allo stesso modo (cavo rosso o marcato su „+”). In caso contrario, i diffusori saranno fuori fase e il suono sarà scadente.
5) Collochi il diffusore nel ritaglio e lo posizioni in modo che corrisponda ai fori del deflettore.
NOTA

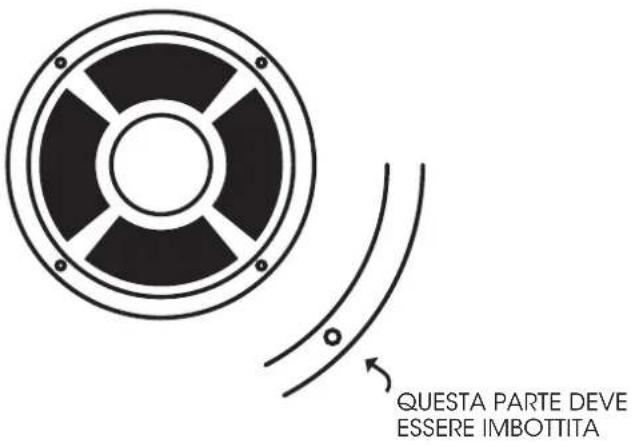

Alcuni diffusori vengono spediti con un'imbottitura su entrambi i lati del cestello, altri hanno un'imbottitura solo su un lato. Poiché i diffusori delle cabine Palmer sono a carico frontale, si assicuri che siano imbottiti sul retro. Se non sono imbottiti, può ricorrere al nastro termoisolante utilizzato per le finestre e le porte o simili.


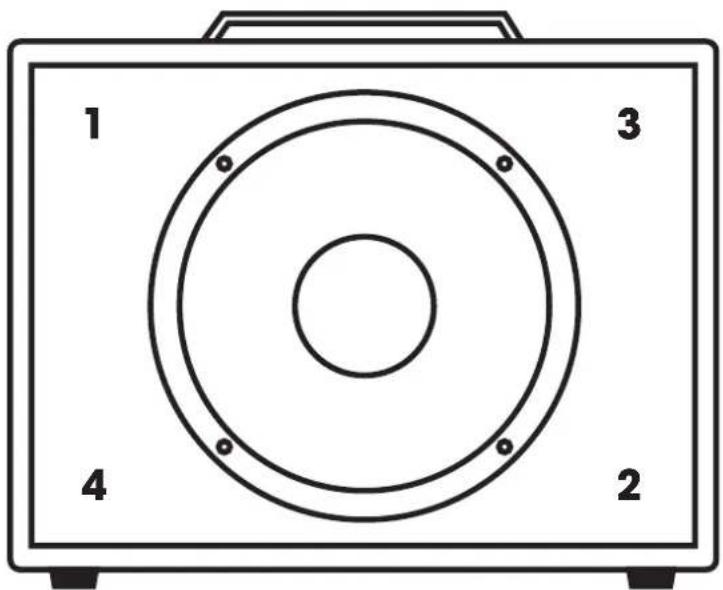

QUESTA PARTE DEVE ESSERE IMBOTTITA6) Utilizzi le viti in dotazione e fissi il diffusore al deflettore nel seguente ordine (1-4). Una volta serrate tutte le viti, le riavviti.
NOTA
Non stringa troppo le viti. Non usi un trapano o un cacciavite elettrico!

Il deflettore è dotato di quattro dadi a T M5 (dadi di fissaggio).
Quando inserisce le viti nei fori e le stringe, APPLICHI UNA MINIMA PRESSIONE! Una pressione eccessiva sulla vite spingerà il dado a T verso l'esterno.

Stringa le viti lentamente e con attenzione per assicurarsi che non si inclinino - il dado può incepparsil!
7) Rimetta la griglia.
8) Provi l'armadietto.
3.2) COLLAUDO DELL'ARMADIO
CONTROLLARE LA FASE

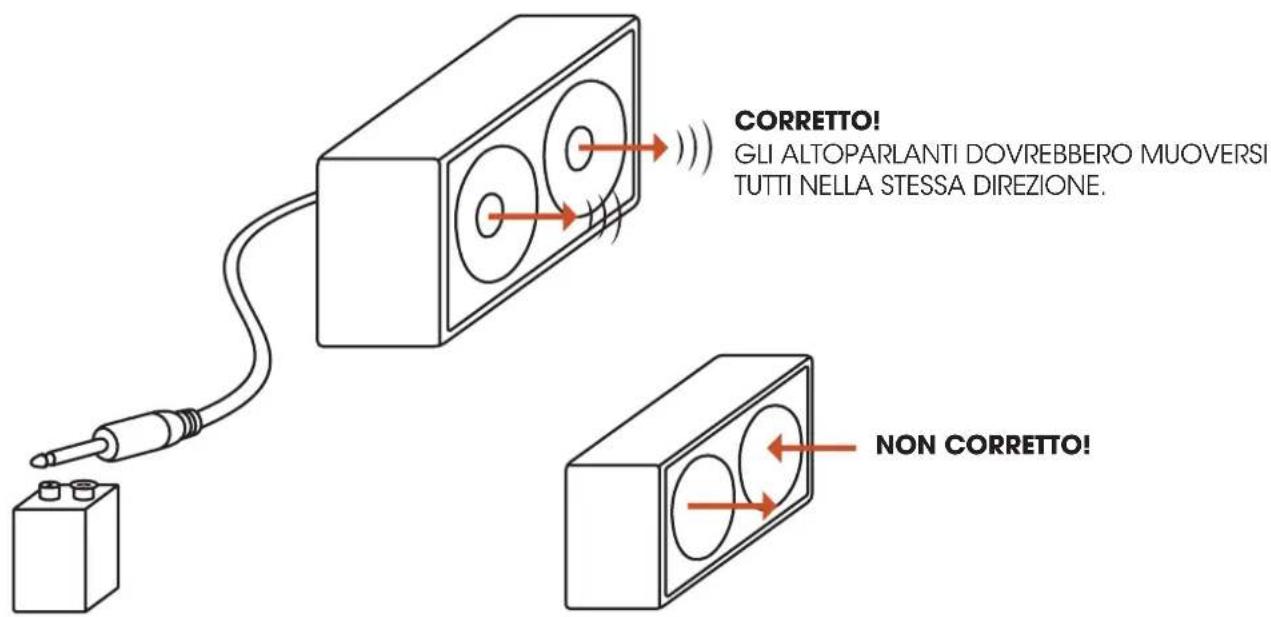

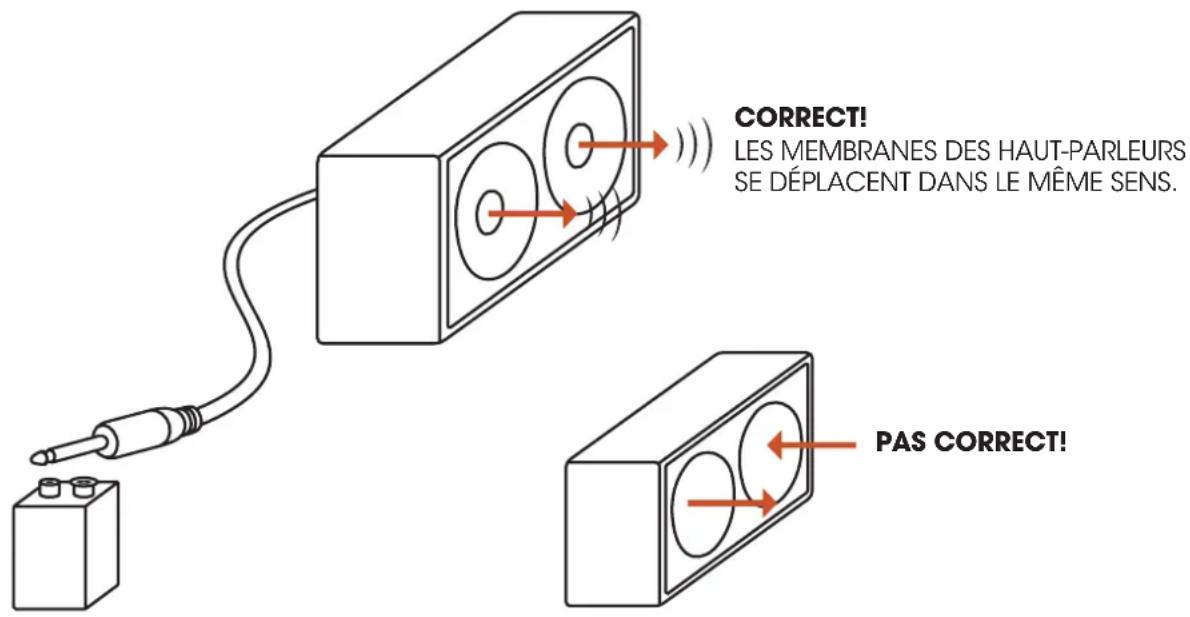

Esiste un metodo semplice per verificare se tutti i diffusori di un cabinet con più altoparlanti sono in fase. Tutto ciò che serve è una batteria da 9V e un cavo per altoparlanti. Colleghi il cavo del diffusore al cabinet e prenda il connettore jack all'altra estremità e lo faccia toccare i poli di una batteria da 9V (un polo sulla punta e l'altro sulla guaina del connettore jack). Questo provocherà un „Plop” e i diffusori si muoveranno verso l'interno o verso l'esterno, a seconda del modo in cui si collega la batteria. È importante che entrambi i diffusori si muovano nella stessa direzione. Se non lo fanno, sa che sono fuori fase (controlli che il cablaggio di tutti i diffusori sia lo stesso).
Alcuni diffusori hanno un cono più leggero e si muoveranno anche se la pressione dell'aria cambia all'interno del cabinet. Per esempio, se esegue il test della batteria di cui sopra su un cabinet 212 con Celestions Vintage 30 e si limita a dare un breve impulso ai diffusori, potrebbe sembrare che i diffusori si muovano in direzioni diverse. In questo caso, effettui il collegamento alla batteria e lo mantenga - i diffusori dovrebbero muoversi tutti nella stessa direzione e rimanere lì finché mantiene la batteria collegata.
CONTROLLARE L'IMPEDENZA
Può verificare l'impedenza del suo cabinet utilizzando un semplice ohmmetro o un multimetro. Colleghi un cavo per diffusori al cabinet e tenga i puntali del multimetro all'altra estremità. Impostare il multimetro su Ohm (resistenza) e annotare la lettura.
NOTA
Tenga presente che la lettura del multimetro non mostra l'impedenza (che dipende dalla frequenza), ma solo la resistività. Quindi la lettura non sarà esatta, ma abbastanza vicina per verificare che i diffusori siano cablati correttamente. Ad esempio, un diffusore da 8 Ohm può avere una lettura di circa 6,5 o 7 Ohm.
Si assicuri di testare l'armadio con un amplificatore prima di portarlo in tour o ad un concerto. Inizi con volumi più bassi e poi aumenti lentamente il livello. Se non c'è suono, smetta di suonare, spenga l'amplificatore o lo metta in standby e ricontrolli tutti i collegamenti.
4) CALCOLO DELLE IMPEDENZE
In genere ci sono due modi per cablare due o più diffusori, veda il diagramma seguente:
Se i diffusori con uguale impedenza sono collegati in serie, le impedenze si sommano. Esempio: Due diffusori da 8 Ohm collegati in serie avranno un'impedenza complessiva di 16 Ohm (8 x 2).
Se i diffusori con uguale impedenza sono collegati in parallelo, l'impedenza viene divisa per il numero di diffusori Esempio:
Due diffusori da 16 Ohm collegati in parallelo avranno un'impedenza complessiva di 8 Ohm (16 diviso 2).
5) GLOSSARIO


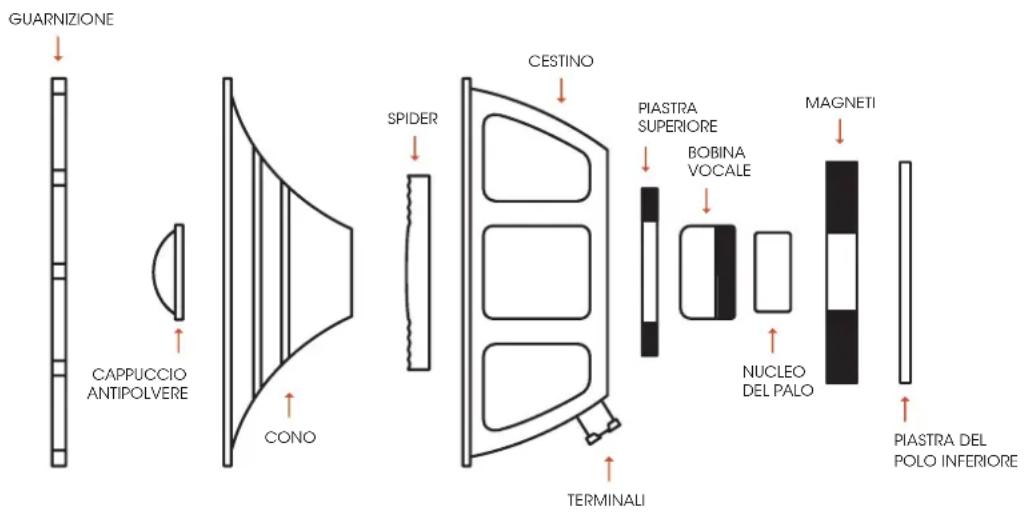

I componenti chiave del funzionamento di un altoparlante sono illustrati nel diagramma seguente. Quando una corrente elettrica passa attraverso una bobina di filo (la bobina vocale) in un campo magnetico, produce una forza che varia con la corrente applicata. Il cono, collegato alla bobina, si muove dentro e fuori, creando onde di alta e bassa pressione dell'aria.
La bobina e il gruppo magnetico sono la, struttura del motore' dell'altoparlante. Il movimento è controllato dalla sospensione dell'altoparlante, che comprende il bordo del cono e il 'ragno'. Il bordo e il ragno consentono alla bobina di muoversi liberamente lungo l'asse del nucleo del magnete (o ,polo') senza toccare i lati del gap magnetico.
GENERAL
| Codice prodotto PCAP112BX PCAP212BX PCAP212X | |||
| Numero di aperture per i relatori 1 2 2 | |||
| Per il diametro del diffusore 12° | |||
| Connettori sulla piastra di connessione 2 x ingresso/uscita in parallelo | 2 x ingresso mono/ stereo | 2 x ingresso mono/ stereo | |
| Tipo di connettore Jack da 6,3 mm | |||
| Tipo di installazione dei diffusori Caricato frontalmente | |||
| Griglia anteriore rimovibile Si | |||
| Indietro Blanco chiusa | |||
| Installazione acustica (all'interno) | No | ||
| Materiale della griglia anteriore | Tessuto | ||
| Cabinet material | Pannello di particelle/diffusore in MDF | ||
| Rivestimento del mobile | Pelle d'imitazione | ||
| Materiale del deflettore | MDF | ||
| Dimensioni ( L x H x P ) | 580 x 450 x 290 mm | 710 x 480 x 295 mm | 710 x 480 x 295 mm |
| Peso | 12 kg | 15 kg | 15 kg |
| Inclusiva | Piastra di connessione con campi di etichettatura, cavo di collegamento, viti di fissaggio | ||
| Temperatura ambiente | 0 - 40°C | ||
| umidità relativa | < 80%, non consenziente | ||
SMALTIMENTO

IMBALLAGGIO:
- Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
- Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:
- Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettronichenella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici.
Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.
- Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
- I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
DICHIARAZIONI DEL PRODUTTORE
Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH
Adam-Hall-Str. 1
D-61267 Neu Anspach
E-mail: Info@adamhall.com / +49 (0)6081 / 9419-0.
Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf
Per assistenza, rivolgersi al proprio distributore di fiducia.
CONFORMITÀ CE
Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive(ove pertinente): Direttiva Bassa tensione (2014/35/UE)
Direttiva CEM (2014/30/UE)
RoHS (2011/65/UE)
RED (2014/53/UE)
DICHIARAZIONE DI CONFORMITÀ UE
Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo info@adamhall.com.
Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/.
FCC STATEMENT
Questo dispositivo è conforme alla Parte 15 delle Regole FCC.
Il funzionamento è soggetto alle due condizioni seguenti:
(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.
CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.
