PWT08 - Gitarrenverstärker Palmer - Kostenlose Bedienungsanleitung

Produkttyp	Netzteil für Effektpedalboard
Marke	Palmer
Modell	PWT08
Eingangsspannung	100 - 250 V AC
Anzahl der Ausgänge	8 (6 x 9 V, 2 x schaltbar 9/12/18 V)
Maximale Gesamtstromstärke	2000 mA
Stromstärke pro Ausgang	Ausgänge 1-6: max. 150 mA; Ausgänge A und B: max. 500 mA
Polarität	Minuspol innen (2,1 x 5,5 mm)
Anzeigen	LED amber (Stromversorgung), zweifarbige LEDs grün/rot (Ausgangsstatus)
Schutzfunktionen	Kurzschluss, Überlastung, Verpolung
Abmessungen (L x B x H)	140 x 80 x 32 mm
Gewicht	0,3 kg
Mitgeliefertes Zubehör	8 DC-Kabel, 1 Y-Kabel
Kabellänge	25 - 50 cm
Pflege	Mit einem trockenen Tuch reinigen; Gerät nicht öffnen
Sicherheit	Nicht Wasser aussetzen, bei Gewitter trennen, geeignetes Netzteil verwenden
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; einem Fachmann überlassen

Häufig gestellte Fragen - PWT08 Palmer

Wie schließe ich die Palmer PWT08 an?

Schließen Sie das mitgelieferte Netzteil an die orangefarbene Buchse (1) an und verbinden Sie die Ausgänge über die mitgelieferten DC-Kabel mit Ihren Pedalen. Die amberfarbene LED leuchtet, wenn das Gerät eingeschaltet ist.

Wie wähle ich die Spannung der Ausgänge A und B?

Verwenden Sie die 3-stufigen Schalter auf der Rückseite, um jeden Ausgang auf 9, 12 oder 18 V einzustellen. Stellen Sie sicher, dass Ihre Pedale die gewählte Spannung unterstützen.

Was ist die maximale Stromstärke pro Ausgang?

Die Ausgänge 1 bis 6 liefern jeweils bis zu 150 mA; die Ausgänge A und B bis zu 500 mA. Überschreiten Sie diese Grenzen nicht, um die Schutzfunktion zu vermeiden.

Was bedeuten die zweifarbigen LEDs?

Grün: normaler Betrieb. Rot: Problem (Kurzschluss, Überlastung oder Verpolung). Das Gerät schaltet sich nach Behebung des Problems automatisch nach ca. 2 Sekunden wieder ein.

Kann ich das Y-Kabel verwenden, um 36 V zu erhalten?

Ja, durch Verbinden der Ausgänge A und B mit dem Y-Kabel erhalten Sie eine Spannung von bis zu 36 V (wenn beide auf 18 V eingestellt sind). Überprüfen Sie die Kompatibilität Ihrer Pedale.

Welches Kabel soll ich zum Anschließen meiner Pedale verwenden?

Verwenden Sie die mitgelieferten DC-Kabel mit 2,1 x 5,5 mm Stecker, Minuspol innen. Polarität nicht umkehren.

Wie reinige ich die PWT08?

Trennen Sie das Gerät vom Stromnetz und reinigen Sie es mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Was tun bei Kurzschluss oder Überlastung?

Die LEDs werden rot und die Stromversorgung schaltet sich automatisch ab. Nach Behebung des Problems (z.B. Entfernen des defekten Pedals) nimmt das Gerät nach ca. 2 Sekunden den Normalbetrieb wieder auf.

Kann ich die PWT08 mit einem Pedal verwenden, das 18 V benötigt?

Ja, stellen Sie die Schalter A oder B auf 18 V. Stellen Sie sicher, dass Ihr Pedal diese Spannung akzeptiert (lesen Sie die Bedienungsanleitung).

Wie entsorge ich die PWT08 am Ende ihrer Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle oder zum Händler gemäß den örtlichen Vorschriften (Symbol durchgestrichene Mülltonne).

BEDIENUNGSANLEITUNG PWT08 Palmer

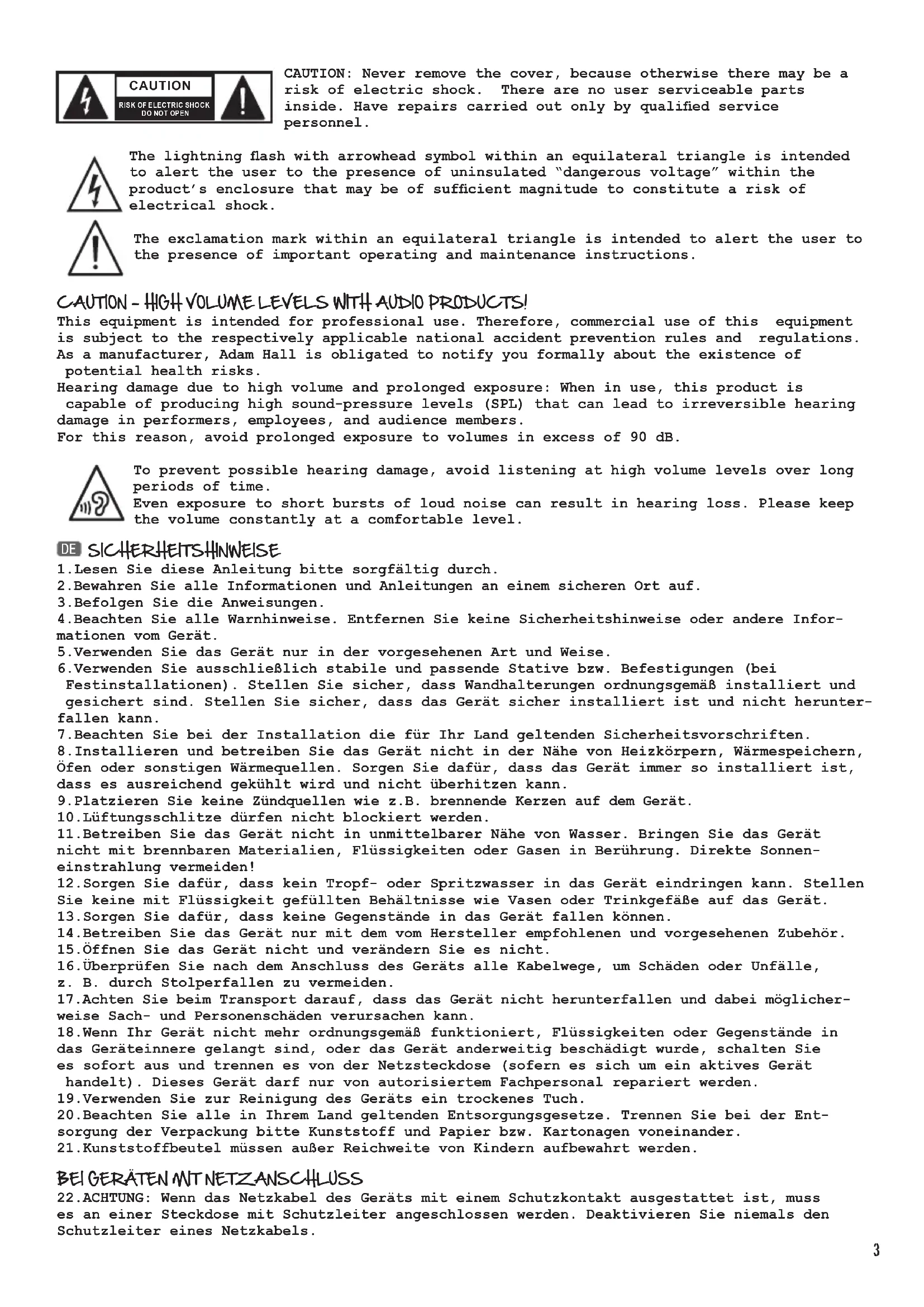

DE SICHERHEITSHINWEISE

1.Lesen Sie diese Anleitungitte sorgfaltig durch.
2.Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3.Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5.Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6.Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei

Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

1. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
2. Installieren und betreiben Sie das Gerät nicht in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie davon, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
3. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
   10.Luftungsschlitze durren nicht blockiert werden.
   11.Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonnen-einstrahlung vermeiden!
4. Sorgen Sie damit, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäbe auf das Gerät.
5. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
   14.Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
   15.Öffnen Sie das Gerät nicht und verändern Sie es nicht.
6. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
7. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglicherweise Sach- und Personenschäden verursachen kann.
8. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie essofar aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
   19.Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
9. Beachen Sie alle in Ihrm Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
   21.Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEIGERATENWTNETZANSCHLUSS

22.ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

1. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat konnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
2. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passt, wenden Sie sich an ihren Elektriker.
3. Treten Sie nicht auf das Netzkabel. Sorgen Sie davon, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknicht werden.
4. Achten Sie bei der Verkabelung des Geräts immer daraufuf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
5. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden können.
   28.WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt ausliesen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
6. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
7. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsprert werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel davon immer sorgfältig.
8. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführren.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefähr lichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen konnen.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTARKEN BEI AUDIOPRODUKTEN

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kummerzielle Betrieb theses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung these Produkte küssen hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.

Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkegel über lange Zeiträume.

Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen.itte halten Sie die Laustärke immer auf einem angenehmen Level.

FR MESES PRÉVENTIVES

Vielen Dank für den Kauf des Palmer PWT 08 Power Bar!

Das Universal-Netzteil für Pedalboards verfügbar über eine Gesamteistung von 2.000 mA und 8 Ausgänge, zwei davon sind auf 9, 12 oder 18 Volt Ausgangsspannung schaltbar. So konnen auch stromhungrige Effekte ver sorgt werden oder Pedale, die mit einer hohenen Spannung mehr Dynamik und Headroom liefern. Der PWT 08 ist gegen Kurzschluss und Überlast geschützt und für eine stets konstante Stromversorgung reguliert.

Lesen Sie diese Bedienungsanleitungitte aufmerksam durch, um alle Mochlichkeiten kennenzulernen, die der PWT 08 Power Bar bietet.

FR INTRODUCTION

SchlieBen Sie den PWT 08 über den mitgelieferten 12 V-Adapter ans Netz an. Verbinden Sie die Ausgänge mit den DC-Eingangen Ihrer Effektgeräte. Verwenden Sie hierzu die beiliegenden DC-Kabel. Achten Sie darauf auf Kompatibilität, der PWT 08 besitz die Standardbelegung mit negativem Innenkontakt. Die auf 9, 12 oder 18 Volt Spannung schaltbaren Ausgänge A und B sind unter einander und von den 9V-Ausgängen 1 bis 6 isoliert.

HINWEIS: Manche Effektpedale sind für den Betrieb mit 9 bis 18 Volt konzipiert und bieten bei einer higheren Spannung mehr Dynamik und Headroom. Lesen Sie hierzu unbedingt die Bedienungsanleitungen Ihr Pedale, um Schäden zu vermeiden.

VERWENDUNG DES Y-KABELS

Mit dem beiliegenden Y-Kabel konnen Sie die Ausgabe A und B zu einem zusammenführren, der so eine maximale Ausgangsspannung von 36 Volt liefert. Sie konnen auch Ausgang A oder B mit einem 9V-Ausgang für eine Ausgangsspannung bis zu 27 Volt kombinierten.

FR CONNEXION

Die orangefarbene Buchse dient zum Anschluß des mitgelieferten Netzadapters. Wird der PWT 08 mit Strom versorgt, leuchtet die bernsteinfarbene LED links auf der Geräte Oberseite (4).
2) Die Ausgabe A und B liefern 9, 12 oder 18 Volt Ausgangsspannung. Jeder Ausgang liefert maximal 500mA Ausgangsstrom. Die beiden Schalter zur Wahl der Spannung (5) befinden sich auf der Rückseite des PWT 08.
3) Die Ausgabe 1 bis 6 liefern jeweils 9 Volt Ausgangsspannung. Bei diesen 6 Ausgängen liegen jeweils 9 Volt an. Jeder Ausgang kann maximal 150 mA Ausgangsstrom bereitstellen.
4) Neben der bernsteinfarbenen Netz-LED zeigen zweifarbige LEDs den Status der Ausgänge an. Sie leuchten grün bei korrekter Funktion und rot bei einem Fehler (Kurz schluss, falsche Pola rität). Der PWT 08 wechselt bei Fehlern in einen Schutzmodus und schaltet sich ca. 2 Sekunden nach Behobung automatisch wieder ein.
5) Die beiden 3-Weg-Schalter wahlen die an den Ausgängen A und B anliegende Spannung (9, 12 oder 18 Volt).

FR DESCRIPTION PANNEAU

Produktart: Netzteil
Typ: Mehrfachnetzteil
Netzanschluss: Steckernetzteil
Eingangsspannung: 100 - 250 V
Anzahl Ausgänge: 8
Ausgangsanschlüsse: 2,1 x 5,5 mm
Ausgangsspannug: 9, 12, 18 V
Ausgangsstrom max.: 2.000 mA (Ausgänge A&B jeweils max. 500 mA, 9 V Ausgänge jeweils max. 150 mA)
Ausgänge isoliert: Ja
Polarität: Innenstift minus
Länge der Zuleitung: 25 - 50 cm
Anzeigeelemente: Power, Fault
Bedienelemente: Ausgangsspannungswahlschalter
Breite x Tiefe x Höhe: 140 x 80 x 32 mm
Gewicht: 0,3 kg
Zubehrim (im Lieferumfang): 8 x DC-Kabel, 1 x Y-Kabel

FR

DE HERSTELLERGARANTIE & HAFTUNGSBESCHRARKUNG

Unsere aktuellen Garantiebedingungen und Haftungs beschränkung finden Sie unter:

Im Service Fall wenden Sie sichitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses

• Symbol auf dem Produkt oder dazugehöriger Dokumenten weist daraufhin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte ent sorgen Sie these Produkte getrennt von anderen Abfällen und führen es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte Ohren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FR GARANTIE FABRICANT 量 LIMITATION DE RESPONSABLITE
