BEDIENUNGSANLEITUNG Alu-Smart Glatz

DE Aufbau- und Bedienungsanleitung 4

Herzlich willkommen 5

Bestimmungsgemässe Verwendung 5

Verwendete Symbole 5

Sicherheitshinweise 6

Gewährleistung 8

Technische Daten 9

Optionales Zubehör 9

Aufbau und Inbetriebnahme 10

Gebrauch 12

Was tun wenn... 14

Wartung und Pflege 14

Demontage 15

Entsorgung 15

4 | 5

Herzlich willkommen

Herzlichen Glückwunsch zum Kauf Ihres neuen ALU-SMART. Sie haben einen hochwertigen Sonnenschirm erworben. Diese Anleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Entsorgung für Anwender des Produktes. Bitte machen Sie sich mit allen aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das Produkt darf nur wie hierin beschrieben und für die angegebenen Anwendungsszenarien verwendet werden. Wenn Sie sich an die ordnungsgemäße Verwendung und Pflege halten, wird Ihnen der ALU-SMART jahrelang gute Dienste leisten.

Bestimmungsgemässe Verwendung

Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor Sonneneinstrahlung. Das Produkt darf nur in privaten Haushalten, im Gastro-nomie und Hotellerie oder in einem vergleichbaren Umfeld eingesetzt werden. Das Produkt darf nur gemäß dieser Gebrauchsanweisung verwendet werden. Jegliche andere als in dieser Gebrauchsanweisung beschriebene Verwendung gilt als nicht bestimmungsgemäße Verwendung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In dieser Anleitung wird ALU-SMART auch als «Produkt» oder «Sonnenschirm» bezeichnet.

Verwendete Symbole

!GEFAHR unmittelbar gefährliche Situation, die zum Tod oder schweren Verletzungen führen kann.

!VORSICHT potenziell gefährliche Situation, die zu kleineren bis mittelschweren Verletzungen führen kann.

!HINWEIS eine Situation, die zu Sachbeschädigungen führen kann.

Sicherheitshinweise

LESEN SIE ALLE SICHERHEITSANWEISUNGEN SORG-FÄLTIG DURCH UND STELLEN SIE SICHER, DASS SIE SIE VERSTEHEN.

• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosionen, Stromschläge oder andere Gefahren zu vermeiden, welche Sachschäden verursachen und/oder zu schweren oder tödlichen Verletzungen führen können.
• Sicherstellen, dass jede Person die das Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und befolgt.
• Alle Sicherheitshinweise und Anweisungen für die Zukunft aufheben. Sie müssen nachfolgenden Benutzern des Produkts weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden oder Verletzungen, die durch falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. In solchen Fällen wird die Gewährleistung ungültig.
• Die Schutzwirkung gegen gefährliche UV-Strahlung ist je nach Umgebung unterschiedlich. Eventuell sind zusätzliche Massnahmen zum Schutz der Haut nötig.
• Kinder dürfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial fernhalten - dieses stellt eine Erstickungsgefahr dar. Kinder unterschätzen Gefahren. Dieses Produkt ist kein Spielzeug.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung und Kenntnisse dürfen das Produkt nur gebrauchen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt werden oder ihnen der sichere Gebrauch des Gerätes gezeigt wurde und sie die damit verbundenen Gefahren verstanden haben. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät bei Mangel an Konzentration / Aufmerksamkeit und / oder unter Einfluss von Drogen, Alkohol oder Medikamenten nicht verwenden.
• Das Produkt muss in einem Sockel oder einer Bodenhül-

se mit fester Verankerung aufgestellt werden.

• Bei Verwendung eines Sockels ist das Mindestgewicht des Sockels zu berücksichtigen. Weitere Informationen bei GLATZ oder dem Fachhändler.
• Bei Verwendung einer festen Bodenverankerung muss die Installation durch speziell geschulte Personen gemäß den separaten Montageanweisungen erfolgen.
• !GEFAHR Den geschlossenen Sonnenschirm niemals ohne Abstützung gegen die Wand stellen. Da sein Schwerpunkt sehr hoch liegt, kann er leicht umfallen.
• Keine offene Flamme in der Nähe oder unter dem Sonnenschirm anzünden.
• Keine Objekte an die Querstreben des Sonnenschirms hängen. Keine Klimmzüge an den Querstreben des Sonnenschirms.
  • Das Produkt nicht fallen oder anschlagen lassen.
• Spannweite des Sonnenschirms vor dem Öffnen / Schließen prüfen.
• Sicherstellen, dass beim Öffnen / Schließen keine Personen / Objekte im Bewegungsbereich sind. Ansonsten können Verletzungen / Beschädigungen auftreten.
• !GEFAHR Sonnenschirm bei auffrischendem Wind, stürmischen Wetterverhältnissen und / oder Schneefall schliessen.
• Angaben für die maximal zulässige Windgeschwindigkeit bei fester Bodenverankerung (Bodenhülse in Beton eingesetzt) beachten. Falls eine andere Befestigungsmethode verwendet wird, ist die zulässige Windgeschwindigkeit reduziert.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben. Allfällige Schäden fallen nicht unter die Gewährleistung.
• Der Bindegurt muss auf die passende Größe des Sonnenschirmdachs eingestellt sein.
• Nur Originalzubehör / Ersatzteile verwenden.
• Veränderungen am Produkt und technische Modifizierungen sind nicht zulässig.

Gewährleistung

Nehmen Sie immer zuerst mit ihrem GLATZ Partner Kontakt auf, bevor Sie das Produkt einsenden. Die Gewährleistung beträgt 24 Monate ab Kaufdatum. Das defekte Produkt muss innerhalb von 2 Wochen an den Hersteller eingesendet werden.

Die Gewährleistung erlischt in folgenden Fällen:

• Äußere Gewalteinwirkung
• Unsachgemäße Wartung
• Nicht einhalten der Bedienungsanweisungen
• Beschädigungen durch Blitzschlag

Die Windgewährleistung für einen offenen Schirm ist beschränkt. Die maximal zulässigen Windgeschwindigkeiten bedingen immer eine fixe Verankerung im Boden.

Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen einzuhalten. Ebenfalls ist zwischen dem Schirm und Wänden der Mindestabstand von 20 cm einzuhalten.

Technische Daten

Größe[cm]	Grundfläche[m2]	Schliesshöhe[cm]	Durchgangshöhe[cm]Gerade Geneigt
200	2.6	70...130	150...210 95...155
220	3.4	65...125	150...210 90...150
250	4.4	50...110	150...210 80...140
300	6.4	50...90	170...210 85...125
210 x 150	3.2	50...110	150...210 110...170
250 x 200	5.0	40...80	170...210 110...150
200 x 200	4.0	35...95	150...210 95...155
240 x 240	5.8	30...70	170...210 100...140

Optionales Zubehör

Zu Ihrem Sonnenschirm gibt es ein bestens sortiertes Zubehörprogramm. Es umfasst unter anderem folgende Produkte, welche perfekt zu Ihrem Sonnenschirm passen:

• Verschiedene Sockel
• Standrohre
• Bodenhülsen
• Mauerkonsolen
• Rasenspitz
  • Schutzhüllen
  • LED-Beleuchtungselemente

Fragen Sie dazu Ihren GLATZ-Händler.

Aufbau und Inbetriebnahme

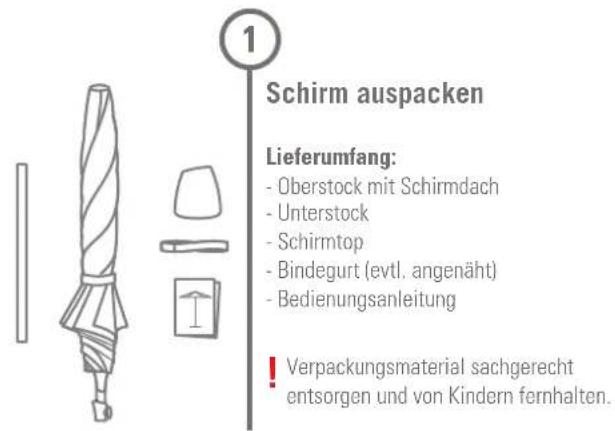

Schirm auspacken Lieferumfang: - Oberstock mit Schirmdach - Unterstock - Schirmtop - Bindegurt (evtl. angenäht) - Bedienungsanleitung ! Verpackungsmaterial sachgerecht entsorgen und von Kindern fernhalten.

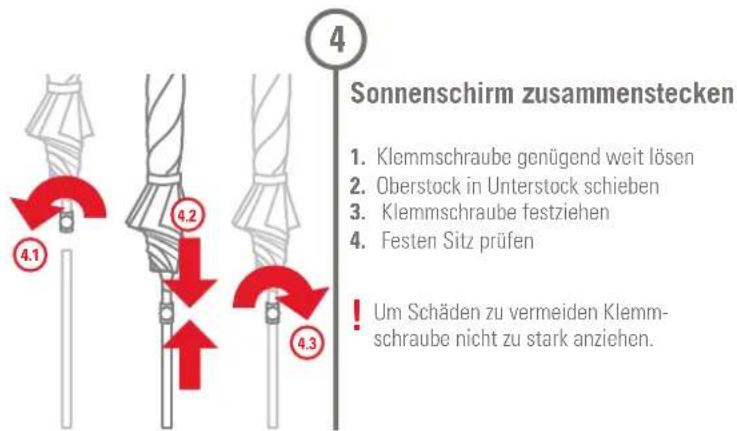

4 Sonnenschirm zusammenstecken 1. Klemmschraube genügend weit lösen 2. Oberstock in Unterstock schieben 3. Klemmschraube festziehen 4. Festen Sitz prüfen ! Um Schäden zu vermeiden Klemmschraube nicht zu stark anziehen.

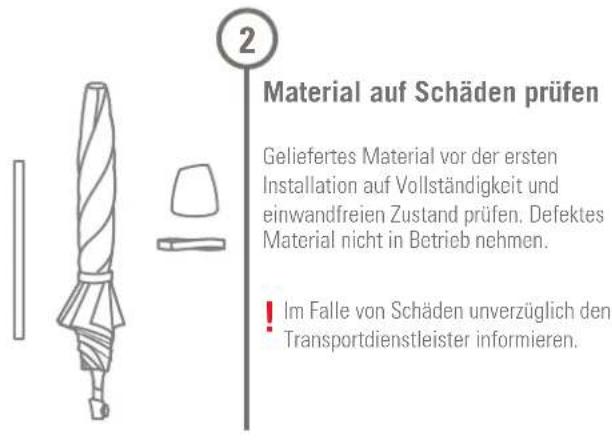

2 Material auf Schäden prüfen Geliefertes Material vor der ersten Installation auf Vollständigkeit und einwandfreien Zustand prüfen. Defektes Material nicht in Betrieb nehmen. ! Im Falle von Schäden unverzüglich den Transportdienstleister informieren.

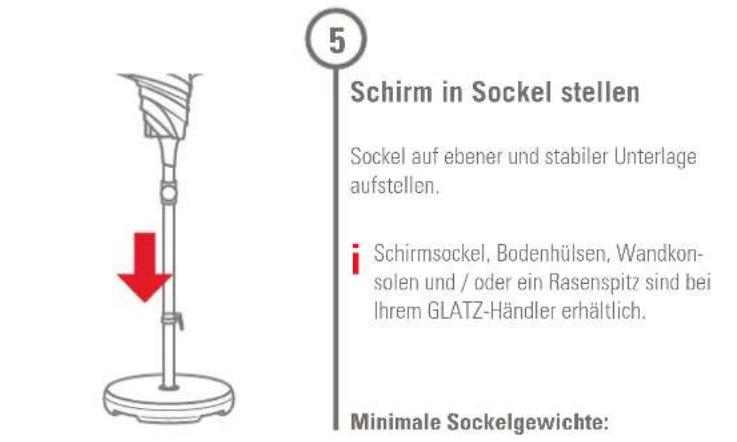

Schirm in Sockel stellen Sockel auf ebener und stabiler Unterlage aufstellen. Schirmsockel, Bodenhülsen, Wandkon- solen und / oder ein Rasenspitz sind bei Ihrem GLATZ-Händler erhältlich. Minimale Sockelgewichte:

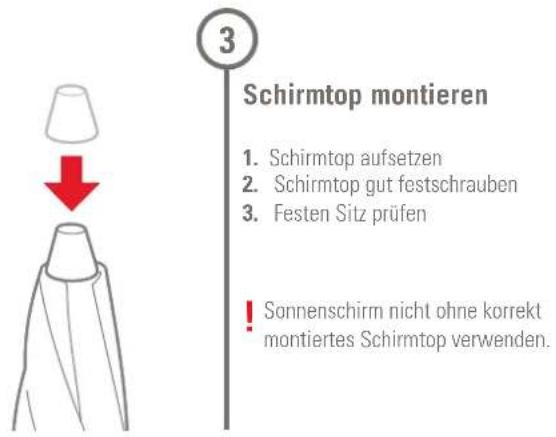

3 Schirmtop montieren 1. Schirmtop aufsetzen 2. Schirmtop gut festschrauben 3. Festen Sitz prüfen ! Sonnenschirm nicht ohne korrekt montiertes Schirmtop verwenden.

Größe[cm]	Sockelgewicht[kg]	Windstärke*[km/h (Bft.)]
200 >30 < 75(9)
220 >30 < 65(8)
250 >40 < 50(7)
300 >40 < 35(5)
210 x 150 >30 < 55(7)
250 x 200 >40 < 40(6)
200 x 200 >40 < 50(7)
240 x 240 >40 < 40(6)

* maximale Windstärke bei fixer Verankerung im Boden.

Gebrauch

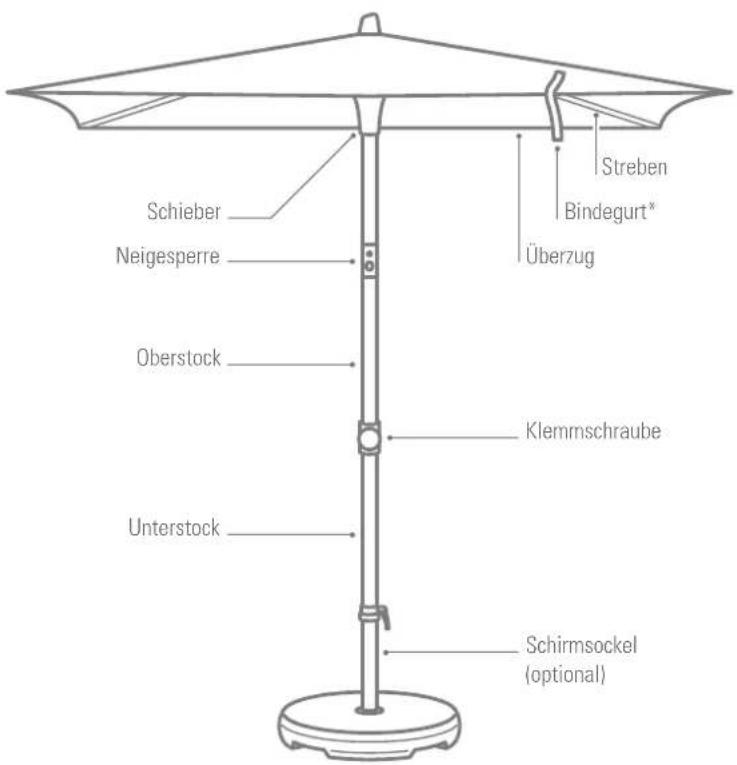

Schieber Neigesperre Oberstock Unterstock Streben Bindegurt* Überzug Klemmschraube Schirmsockel (optional)

* je nach Stoffklasse separat oder auf Überzug genäht.

Click

(

Schirm öffnen

Wenn vorhanden Schutzhülle entfernen

1. Bindegurt lösen
2. Streben leicht nach aussen ziehen
3. Schieber nach oben schieben
4. Schieber oben hörbar einrasten

! Schieber muss oben hörbar einrasten. Sicherstellen, dass der Schirmbereich frei von Hindernissen ist.

Glatz 2.3 2.2 2.4

2

Schirmhöhe verstellen

Beim Verstellen der Schirmhöhe den Oberstock gut festhalten, um dessen unkontrolliertes Absenken zu verhindern.

1. Oberstock festhalten
2. Klemmschraube lösen
3. Passende Schirmhöhe einstellen
4. Klemmschraube festziehen

3.3 3.2

3

Schirmdach neigen

Beim Verstellen der Schirmhöhe den beweglichen Teil am Oberstock gut festhalten, um dessen unkontrolliertes Abkippen zu verhindern.

1. Beweglicher Teil festhalten
2. Neigesperre komplett hinein drücken
3. Schirm neigen

Click

4

Schirm schließen

1. Schirmdach gerade stellen
2. Schieber nach unten entriegeln
3. Schieber nach unten ziehen
4. Überzug richten/wickeln
5. Bindegurt anbringen
   i Bei Bedarf Schutzhülle überziehen (Schirm muss trocken sein).
   ! Neigesperre muss beim Geradestellen des Sonnenschirms hörbar einrasten!

Was tun wenn...

? Problem! Lösungsansätze

Schirm lässt sich schwer öffnen.	Gestänge von Zeit zu Zeit mit Silikonspray pflegen.
Gleitspuren am Alu-Gestänge. Das sind normale Gebrauchsspuren, die sich feucht abwischen lassen.
Schirm lässt sich nicht kippen. Neigesperre vollständig hinein drücken.
	Neigegelenk von Zeit zu Zeit mit Silikonspray pflegen.
Schirm lässt sich nicht in der Höhe verstellen.	Klemmschraube genügend lösen, dass sie keine Klemmwirkung mehr hat.Ober- und Unterstock von Zeit zu Zeit mit Silikonspray pflegen.

Wartung und Pflege

• Sonnenschirm in geöffnetem Zustand trocknen lassen um Bildung von Schimmel, Gerüchen und Verfärbungen zu verhindert. Sonnenschirm erst wenn er vollkommen trocken ist an einem trockenen Ort lagern.
• Reinigen Sie das Dach des Sonnenschirms bei Bedarf mit lauwarmem Wasser, Feinwaschmittel und einem Schwamm. Bei Bedarf kann der Stoff mit fluorhaltigem Spray nachimprägniert werden.
• Die optional erhältliche Schutzhülle nur in trockenem Zustand über den trockenen Sonnenschirm ziehen.
• Optional erhältliche Schutzhülle weder in der Waschmaschine noch chemisch reinigen.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um Beschädigungen der Beschichtung der Dachkonstruktion zu vermeiden.
• Reinigen Sie das Schirmgestell regelmäßig, damit sichergestellt ist, dass die beweglichen Teile sanft gleiten. Verwenden Sie bei Bedarf ein Silikon- oder Teflon-Trockenschmiermittel. Allfällige Gleitspuren am Alu-Gestänge feucht abwischen.
• Wenn der Sonnenschirm an stark exponierter Stelle steht, muss mit erhöhtem Verschleiß gerechnet werden. In solchen Fällen empfehlen wir eine intensivere Wartung und Pflege.
• In den meisten Fällen können defekte Schirme von Ihrem GLATZ Partner repariert werden. Verwenden Sie ausschließlich Originalersatzteile von GLATZ.

Demontage

Sonnenschirm abbauen, falls er für längere Zeit nicht verwendet wird. WARNUNG! KIPPGEFAHR. GEFAHR FÜR VERLETZUNGEN DURCH EINEN UMKIPPENDEN SONNENSCHIRM.

1 Sonnenschirm sachgemäss schliessen und zusammenbinden.
2 Sonnenschirm aus dem Sockel / der Bodenhülse heben und hinlegen.
3 Sonnenschirm in liegender Position zusammen mit allen Zubehörteilen an einem trockenen Ort lagern.

Entsorgung

Dieses Symbol auf dem Produkt, den Zubehörteilen oder auf der Verpackung zeigt an, dass das Produkt nicht als unsortierter Hausmüll behandelt werden darf, sondern separat entsorgt werden muss. Entsorgen Sie das Produkt an einer dafür vorgesehenen Sammelstelle für Recycling. Die Entsorgung von elektrischen und elektronischen Geräten innerhalb der EU und in anderen europäischen Ländern, erfolgt über Sammelstellen die über Systeme zur getrennten Sammlung von Elektro- und Elektronikgeräten verfügen.

Mit der korrekten Entsorgung des Produkts helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu vermeiden, die durch eine unsachgemäße Behandlung von Altgeräten verursacht werden können. Die Wiederverwertung von Materialien trägt zur Erhaltung der natürlichen Ressourcen bei. Entsorgen Sie daher keine alten elektrischen und elektronischen Geräte mit dem unsortierten Hausmüll.

Die Verpackung ist aus umweltfreundlichen Materialien hergestellt, die in Ihren lokalen Recyclingeinrichtungen entsorgt werden können. Mit der korrekten Entsorgung der Verpackungen und Verpackungsabfälle helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu vermeiden. Das Produkt besteht aus Metall und synthetischen Teilen. Eine Entsorgung zum Ende der Lebensdauer muss im Rahmen der regionalen Umwelt- und Abfallvorschriften erfolgen.
