301846 - Computerzubehör Aplic - Kostenlose Bedienungsanleitung

Produkttyp	USB 3.2 Gen1 auf SATA / IDE Konverter
Marke	Aplic
Modell	301846
Kategorie	Computerzubehör
Systemkompatibilität	Windows 7 / 8 / 10 / 11, Linux
Anschlüsse	USB 3.0, SATA, IDE, DC-Buchse (5,5 mm / 2,5 mm), Diskettenanschluss
Kompatible Geräte	SATA I / II / III 2,5" und 3,5", IDE 40-polig, IDE 44-polig
Stromversorgung	12 V / 2 A über externes Netzteil
Hauptfunktionen	Konvertierung SATA/IDE zu USB, automatische Sicherung mit spezieller Taste
Enthaltene Software	AI-OTB v1.3.0.5 für Sicherung und Wiederherstellung
Lieferumfang	Konverter, Netzteil 12V/2A, USB 3.0 Kabel, Molex-Adapterkabel, Software-CD, Bedienungsanleitung
Unterstützte Festplattentypen	2,5" und 3,5" (SATA und IDE)
Host-Schnittstelle	USB 3.2 Gen1 (USB 3.0)
Sicherungstaste	Ja, auf der Oberseite des Geräts
Sicherheit	Nicht öffnen, Feuchtigkeit vermeiden, nicht hohen Temperaturen aussetzen
Pflege	Mit einem trockenen Tuch reinigen, keine Chemikalien verwenden
Recycling	WEEE-konform, Eco-Participation enthalten

Häufig gestellte Fragen - 301846 Aplic

Wie installiere ich den Aplic 301846 Konverter?

Nehmen Sie das Gerät aus der Verpackung, schließen Sie das 12V-Netzteil an und verbinden Sie das USB 3.0-Kabel mit Ihrem Computer. Schließen Sie dann Ihre Festplatte (SATA oder IDE) an den Konverter an. Die Sicherungssoftware kann von der mitgelieferten CD installiert werden.

Welche Arten von Festplatten sind kompatibel?

Der Konverter unterstützt SATA I/II/III Festplatten in 2,5'' und 3,5'' sowie IDE 40-polig (3,5'') und IDE 44-polig (2,5'') Festplatten.

Wie verwende ich die automatische Sicherungsfunktion?

Nach der Installation der AI-OTB Software wählen Sie das Ziellaufwerk unter 'Device' und legen Sie den Pfad der zu sichernden Daten unter 'OTB Path' fest. Konfigurieren Sie den Computer als 'Original PC' unter 'Config' und drücken Sie dann die 'Start'-Taste in der Software oder die 'BACK UP'-Taste am Gerät.

Wie stelle ich Dateien aus einem Backup wieder her?

Öffnen Sie die AI-OTB Software, gehen Sie zum Untermenü 'Restore'. Sie können die Daten im ursprünglichen Pfad wiederherstellen oder einen benutzerdefinierten Speicherort wählen.

Was tun, wenn die Festplatte nicht erkannt wird?

Überprüfen Sie die Verbindungen: Stellen Sie sicher, dass das Netzteil angeschlossen und das USB-Kabel fest eingesteckt ist. Versuchen Sie einen anderen USB-Port. Bei IDE-Festplatten überprüfen Sie die Jumper (Master/Slave). Weitere Details finden Sie in der Bedienungsanleitung.

Ist der Konverter mit SSDs kompatibel?

Ja, er ist kompatibel mit SATA SSDs in 2,5'' und 3,5''. Stellen Sie sicher, dass die SSD eine SATA-Schnittstelle verwendet.

Kann ich den Konverter an einem USB 2.0 Anschluss verwenden?

Ja, der Konverter ist abwärtskompatibel zu USB 2.0. Die Übertragungsgeschwindigkeiten sind jedoch auf USB 2.0 begrenzt.

Wie schließe ich eine 3,5'' IDE Festplatte an?

Schließen Sie das 40-polige IDE-Kabel an die Festplatte und den Konverter an. Verwenden Sie bei Bedarf den mitgelieferten Molex-Adapter für die zusätzliche Stromversorgung. Schließen Sie dann das Netzteil und das USB-Kabel an.

Welche Stromversorgung wird für das Gerät benötigt?

Das Gerät benötigt eine Stromversorgung von 12V / 2A. Verwenden Sie nur das mitgelieferte Netzteil, um Schäden zu vermeiden.

Wo kann ich die Software herunterladen, wenn ich die CD verloren habe?

Die AI-OTB Software kann auf der Website des Herstellers Aplic oder auf Treiber-Download-Plattformen heruntergeladen werden. Überprüfen Sie die Support-Seite des Produkts.

BEDIENUNGSANLEITUNG 301846 Aplic

https://model.ganzeinfach.de/301846

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• USB 3.2 Gen1. zu SATA / IDE Konverter
• DC Hohlsteckernetzteil 12V / 2A (5,5 mm/2,5 mm)
• USB 3.0-Anschlusskabel
• Molex zu Floppy Adapter-Kabel
- Software-CD
- Kurzanleitung

2. Technische Daten

Spannungsversorgung 12V /	2A über Netzteil
System-Kompatibilität Windows	7 / 8 / 10 / 11, Linux
Anschlüsse	• USB3.0• SATA• IDE• DC-Hohlstecker-Anschluss• Floppy-Anschluss
Kompatible Geräte • 2,5"/3,5"	Sata I / II / III• IDE 40pin / IDE 44pin

3. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie danach das mitgelieferte 12V-DC-Hohlsteckernetzteil mit einer ordungsgemäß anschlossenen Steckdose und mit dem Konverter. Im Anschluss verbinden Sie das USB 3.0-Anschlusskabel mit ihrem Computer oder Notebook und dem Gerät. Anschließend können Sie die gewünschten Festplatten via SATA oder IDE an den Konverter anschließen.

4. Software-Installation

Legen Sie die Software-CD in das Laufwerk Ihres Computers oder Notebooks ein. Starten Sie die Software-Installation.

AI-OTB v1.3.0.5

Es erscheint eine Sicherheitsabfrage, die Sie mit "Ja" bestätigen müssen.

Möchten Sie zulassen, dass durch diese App von einem unbekannten Herausgeber Änderungen an Ihrem PC vorgenommen werden?

Programmname: AI-OTB v1.3.0.5.exe

Herausgeber: Unbekannt

Dateiursprung: Festplatte auf diesem Computer

Details anzeigen

Nein

Anzeigezeitpunkt für die Benachrichtigungen ändern

Im Anschluss startet der Installationsassistent. Klicken Sie auf die Schaltfläche "Next".

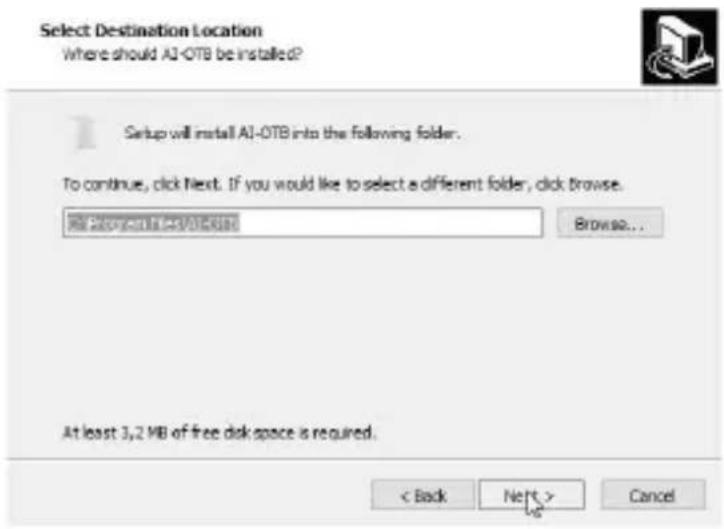

Daraufhin müssen Sie ein gewünschtes Installationsverzeichnis eingeben. Sobald dies geschehen ist, drücken Sie erneut "Next".

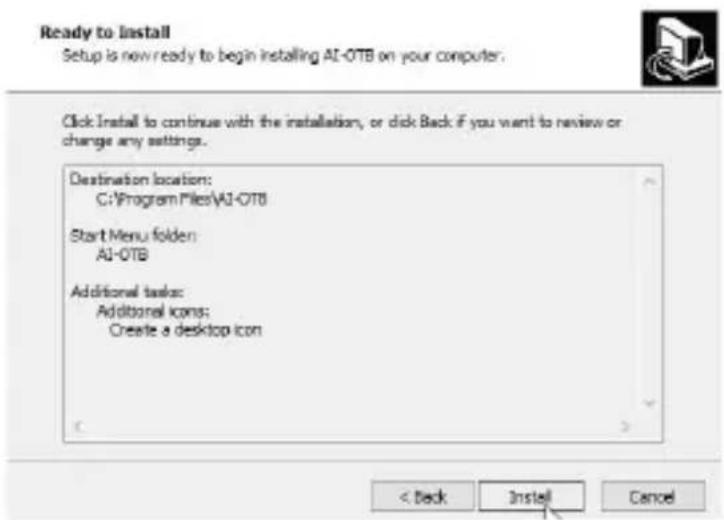

Im Anschluss klicken Sie auf "Install" und folgen den restlichen Schritten des Installationsassistenten.

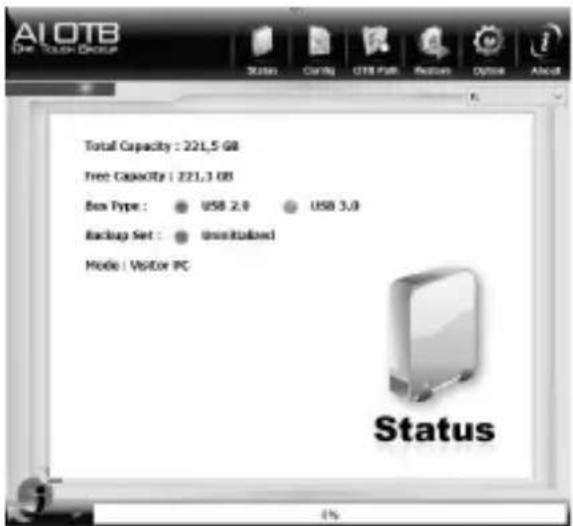

Die Software wurde erfolgreich Installiert.

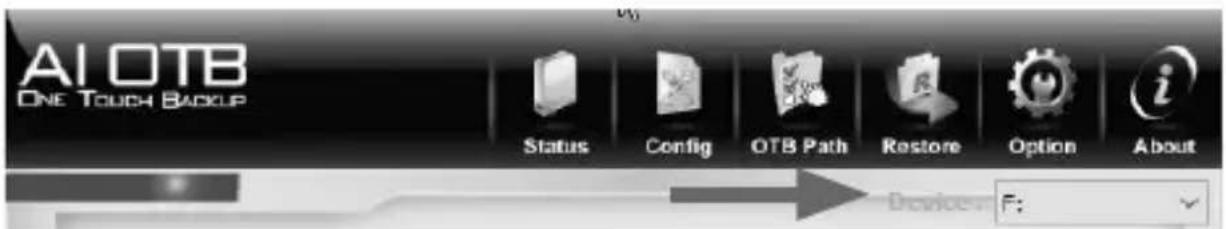

Wählen Sie das Zielgerät, wo Sie die Sicherung speichern möchten, unter "Device" aus.

Das Programm wird dazu verwendet ein Backup zu erstellen. Für die Datensicherung müssen Sie im Unterpunkt "OTB Path" die gewünschten Daten auswählen, von welchen Sie das Backup erstellen möchten.

Im Unterpunkt "Config" müssen Sie nun den PC als "Original PC" einstellen.

Sie können das Backup starten, indem Sie auf den "Start"-Button klicken. Alternativ können Sie auf den "BACK UP"-Knopf auf der Oberseite des Gerätes drücken.

Um die Dateien wiederherzustellen, klicken Sie auf das Untermenü "Restore". In diesem Menü haben Sie die Möglichkeit, die Daten an den Quellpfad oder an einen von Ihnen gewählten Pfad wiederherzustellen.

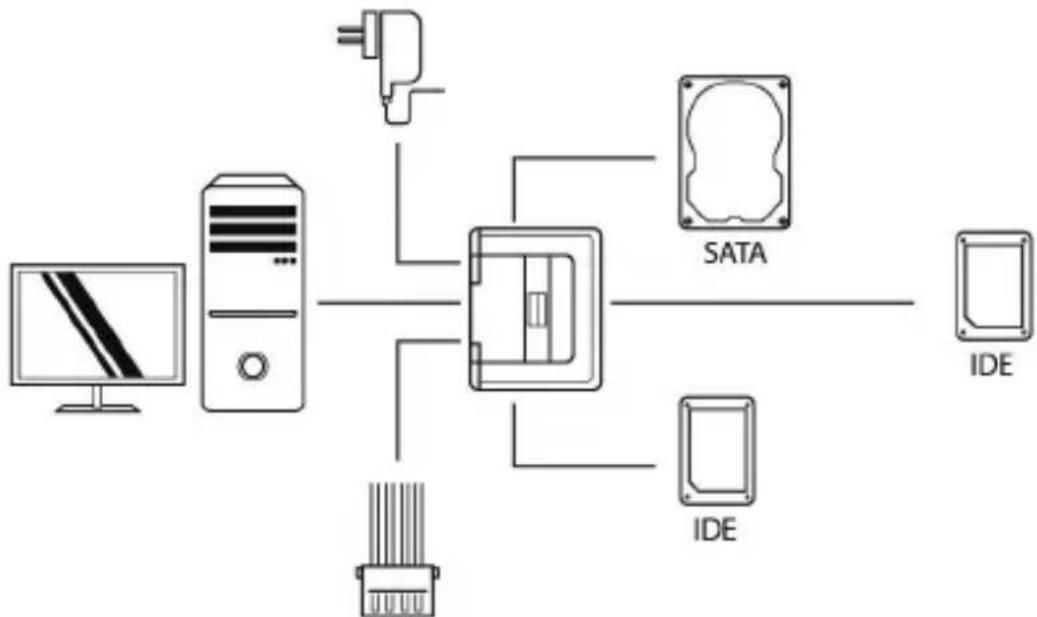

5. Anschlussbeispiel

Sie können an dem Konverter ein 3,5" IDE-Gerät (z.B. 3,5" IDE HDD, DVD-ROM, CD-RW etc.), eine 2,5" IDE HDD und eine 2,5"/3,5" SATA HDD anschließen. Mit dem Molex-Adapter können Sie, falls nötig, eine der Festplatten mit Strom versorgen.

6. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

7. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 301846 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Möchten Sie zulassen, dass durch diese App von einem unbekannten Herausgeber Änderungen an Ihrem PC vorgenommen werden?

Programmname: AI-OTB v1.3.0.5.exe

Herausgeber: Unbekannt

Dateiursprung: Festplatte auf diesem Computer

Details anzeigen

Nein

Anzeigezeitpunkt für die Benachrichtigungen ändern

Möchten Sie zulassen, dass durch diese App von einem unbekannten Herausgeber Änderungen an Ihrem PC vorgenommen werden?

Programmname: AI-OTB v1.3.0.5.exe

Herausgeber: Unbekannt

Dateiursprung: Festplatte auf diesem Computer

Details anzeigen

Nein

Anzeigezeitpunkt für die Benachrichtigungen ändern

Möchten Sie zulassen, dass durch diese App von einem unbekannten Herausgeber Änderungen an Ihrem PC vorgenommen werden?

Programmname: AI-OTB v1.3.0.5.exe

Herausgeber: Unbekannt

Dateiursprung: Festplatte auf diesem Computer

Details anzeigen

Nein

Anzeigezeitpunkt für die Benachrichtigungen ändern

Möchten Sie zulassen, dass durch diese App von einem unbekannten Herausgeber Änderungen an Ihrem PC vorgenommen werden?

Programmname: AI-OTB v1.3.0.5.exe

Herausgeber: Unbekannt

Dateiursprung: Festplatte auf diesem Computer

Details anzeigen

Nein

Anzeigezeitpunkt für die Benachrichtigungen ändern

http://model.ganzeinfach.de

WD Plus GmbH

Wohlenbergstraße 16

30179 Hannover, DE

V1.1
