301846 - Accessoire informatique Aplic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur USB 3.2 Gen1 vers SATA / IDE
Marque	Aplic
Modèle	301846
Catégorie	Accessoire informatique
Compatibilité système	Windows 7 / 8 / 10 / 11, Linux
Connexions	USB 3.0, SATA, IDE, prise CC (5,5 mm / 2,5 mm), connecteur disquette
Dispositifs compatibles	SATA I / II / III 2,5" et 3,5", IDE 40 broches, IDE 44 broches
Alimentation	12 V / 2 A via bloc d'alimentation externe
Fonctions principales	Conversion SATA/IDE vers USB, sauvegarde automatique avec bouton dédié
Logiciel inclus	AI-OTB v1.3.0.5 pour sauvegarde et restauration
Contenu de la livraison	Convertisseur, bloc d'alimentation 12V/2A, câble USB 3.0, câble adaptateur Molex, CD logiciel, mode d'emploi
Type de disques supportés	2,5" et 3,5" (SATA et IDE)
Interface hôte	USB 3.2 Gen1 (USB 3.0)
Bouton de sauvegarde	Oui, sur la face supérieure de l'appareil
Sécurité	Ne pas ouvrir, éviter l'humidité, ne pas exposer à des températures élevées
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Recyclage	Conforme DEEE, éco-participation incluse

FOIRE AUX QUESTIONS - 301846 Aplic

Comment installer le convertisseur Aplic 301846 ?

Sortez l'appareil de l'emballage, branchez le bloc d'alimentation 12V, puis connectez le câble USB 3.0 à votre ordinateur. Ensuite, raccordez votre disque dur (SATA ou IDE) au convertisseur. Le logiciel de sauvegarde peut être installé depuis le CD fourni.

Quels types de disques durs sont compatibles ?

Le convertisseur supporte les disques SATA I/II/III en 2,5'' et 3,5'', ainsi que les disques IDE 40 broches (3,5'') et IDE 44 broches (2,5'').

Comment utiliser la fonction de sauvegarde automatique ?

Après avoir installé le logiciel AI-OTB, sélectionnez le disque cible dans 'Device', puis définissez le chemin des données à sauvegarder dans 'OTB Path'. Configurez l'ordinateur comme 'Original PC' dans 'Config', puis appuyez sur le bouton 'Start' du logiciel ou sur le bouton 'BACK UP' situé sur l'appareil.

Comment restaurer des fichiers à partir d'une sauvegarde ?

Ouvrez le logiciel AI-OTB, allez dans le sous-menu 'Restore'. Vous pouvez restaurer les données dans le chemin d'origine ou choisir un emplacement personnalisé.

Que faire si le disque dur n'est pas reconnu ?

Vérifiez les connexions : assurez-vous que le bloc d'alimentation est branché et que le câble USB est bien enfoncé. Essayez un autre port USB. Si le disque est IDE, vérifiez les cavaliers (master/slave). Consultez le mode d'emploi pour plus de détails.

Le convertisseur est-il compatible avec les SSD ?

Oui, il est compatible avec les SSD SATA 2,5'' et 3,5''. Assurez-vous que le SSD utilise une interface SATA.

Puis-je utiliser le convertisseur sur un port USB 2.0 ?

Oui, le convertisseur est rétrocompatible USB 2.0. Cependant, les vitesses de transfert seront limitées à celles du USB 2.0.

Comment connecter un disque dur IDE 3,5'' ?

Branchez le câble IDE à 40 broches sur le disque et sur le convertisseur. Si nécessaire, utilisez l'adaptateur Molex fourni pour l'alimentation supplémentaire. Branchez ensuite le bloc d'alimentation et le câble USB.

Quelle est l'alimentation requise pour l'appareil ?

L'appareil nécessite une alimentation de 12V / 2A. Utilisez uniquement le bloc d'alimentation fourni pour éviter tout dommage.

Où puis-je télécharger le logiciel si j'ai perdu le CD ?

Le logiciel AI-OTB peut être téléchargé sur le site du fabricant Aplic ou sur des plateformes de téléchargement de pilotes. Vérifiez la page support du produit.

MODE D'EMPLOI 301846 Aplic

FRA: Les pilotes actuels, les modes d'emploi et les autres documents relatifs à ce produit sont disponibles sur notre site Internet.

Nous vous remercions d'avoir acheté un produit aplic. Pour que vous puissiez profiter longtemps de votre appareil acquis, veuillez lire attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.

1. Contenu de la livraison

• Convertisseur USB 3.2 Gen1. vers SATA / IDE
• Bloc d'alimentation CC à fiche coaxiale 12 V/ 2 A (5,5 mm/2,5 mm)
• câble de connexion USB 3.0
• Câble adaptateur Molex vers disque souple
• CD du logiciel
• Mode d'emploi

Alimentation électrique 12 V	/ 2 A par bloc d'alimentation
Compatibilité système Windows	7 / 8 / 10 / 11, Linux
Connexions	• USB3.0• SATA• IDE• Connexion CC à fiche coaxiale• Raccord pour disque souple
Dispositifs compatibles • Sata I / II / III 2,5"/3,5"• IDE 40 broches / IDE 44 broches

2. Caractéristiques techniques

3. Mise en service

Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Connectez ensuite le bloc d'alimentation à fiche coaxiale CC de 12 V livré à une prise cor- rectement installée. et au convertisseur. Après, connectez le câble USB 3.2 Gen1. à votre ordinateur ou votre ordinateur portable et à l'appareil. Vous pourrez ensuite connecter le disque dur souhaité au convertisseur via SATA ou IDE.

4. Installation du logiciel

Insérez le CD du logiciel dans le lecteur de votre ordinateur ou ordinateur portable. Démarrez l'installation du logiciel.

AI-OTB v1.3.0.5

Une question de sécurité s'affiche, vous devez la confirmer en appuyant sur « Oui ».

L'assistant d'installation démarre ensuite. Cliquez sur le bouton « Next ».

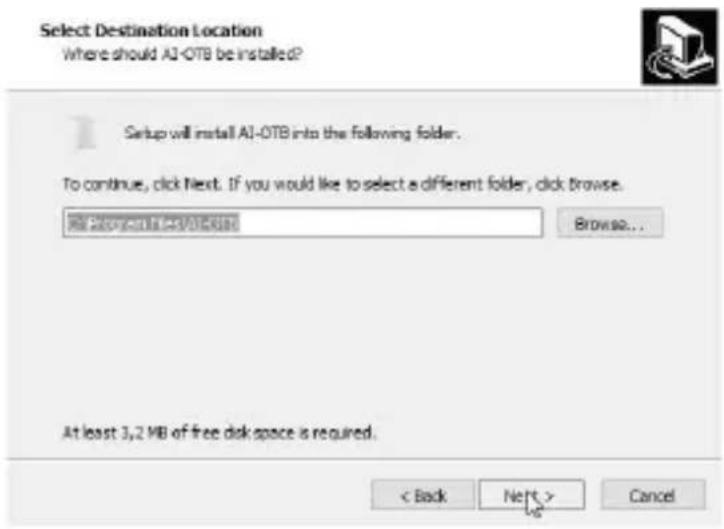

Vous devez alors saisir le répertoire d'installation souhaité. Une fois cela fait, appuyez de nouveau sur « Next ».

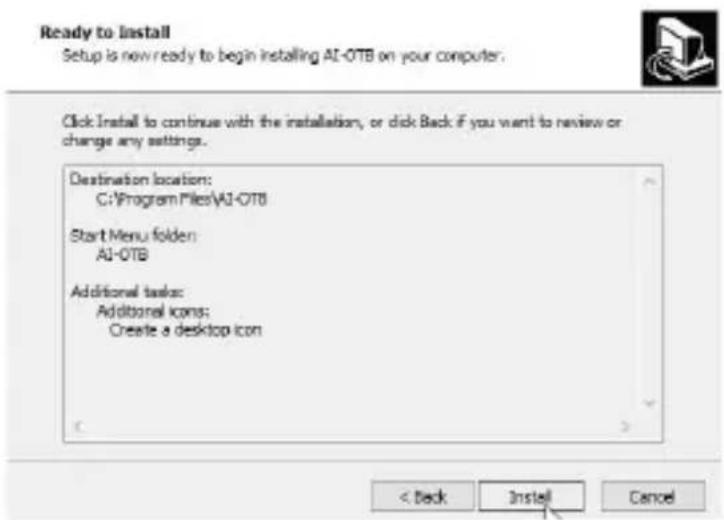

Appuyez ensuite sur « Install » et suivez les étapes restantes de l'assistant d'installation.

Le logiciel a été installé avec succès.

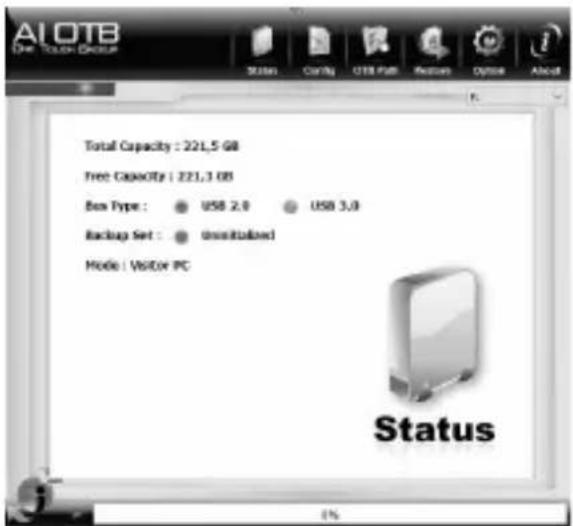

AI OTB The Touch Group Total Capacity : 221.5 GB Free Capacity : 221.3 GB Box Type : USB 2.0 USB 3.0 Backup Set : unstimulated Mode | Visitor PC Status

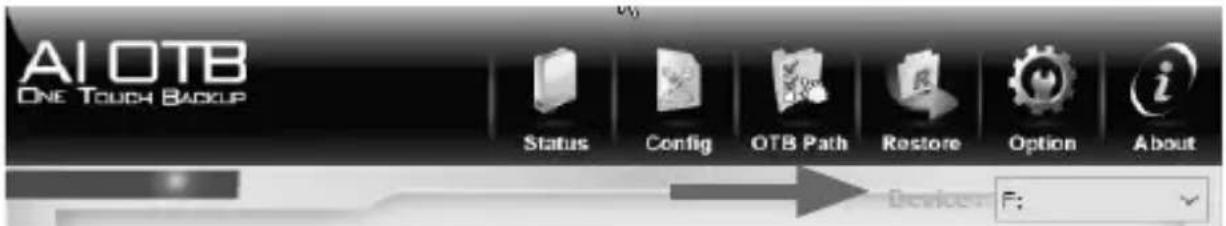

Choisissez l'appareil cible, dans lequel vous voulez enregistrer la sauvegarde, dans « Device ».

AI OTB ONE TOUCH BACKUP Status Config OTB Path Restore Option About Device F:

Le programme est utilisé pour créer une sauvegarde. Pour la sauvegarde de données, vous devez sélectionner les données souhaitées, pour lesquelles vous voulez créer la sauvegarde, dans le sous-menu « OTB Path ».

Vous devez maintenant définir l'ordinateur comme « Original PC » dans le sous-menu « Config ». Vous pouvez lancer la sauvegarde en cliquant sur le bouton « Start ». Alternativement, vous pouvez appuyer sur le bouton « BACK UP » sur la face supérieure de l'appareil.

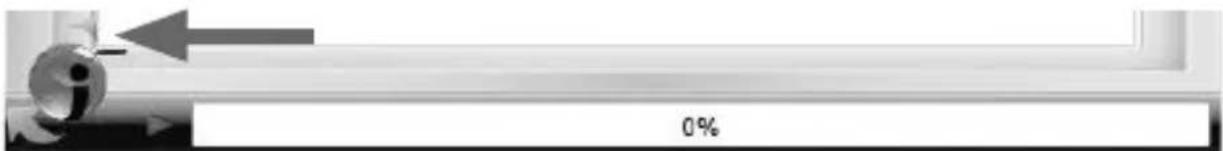

0%

Pour restaurer les fichiers, cliquez sur le sous-menu « Restore ». Dans ce menu, vous avec la possibilité de restaurer les données dans le chemin de source ou dans un chemin que vous choisissez.

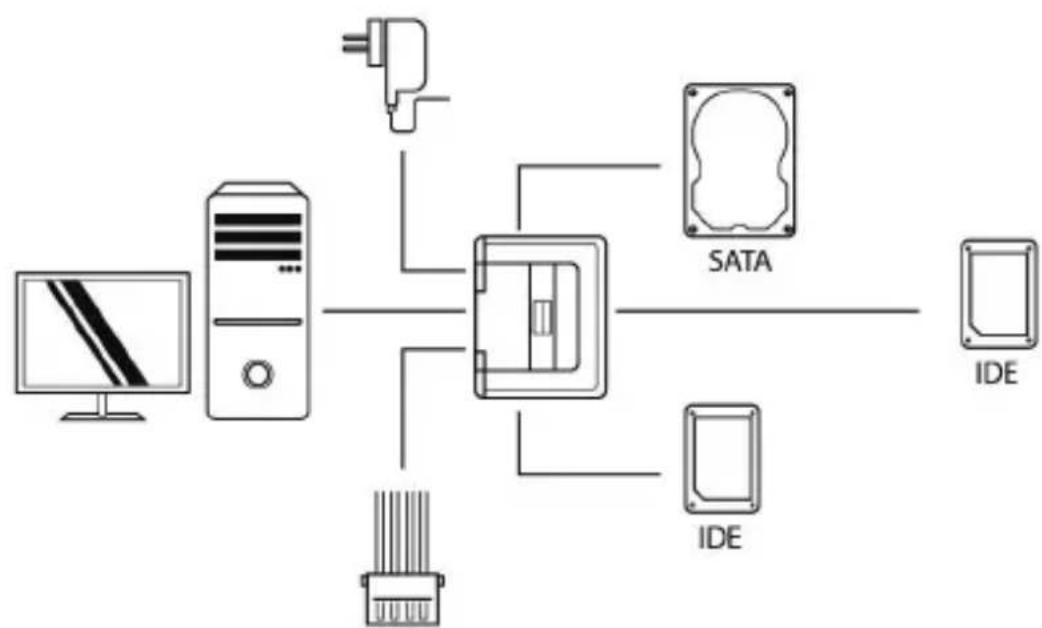

5. Exemple de raccordement

Vous pouvez connecter un appareil IDE 3,5 »(p. ex. IDE HDD 3.5", DVD-ROM, CD-RW, etc.), un IDE HDD 2.5" et un SATA HDD 2,5"/3,5". Avec l'adaptateur Molex vous pouvez, le cas échéant, alimenter en électricité un disque dur.

6. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin d'effectuer des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez respecter les dispositions et restrictions nationales.

N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

7. Indications de recyclage

Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent.

L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite.

Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales.

Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*.

"WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez visiter la page :

ecosystem

recycler c'est protéger

Pour recycler

un équipement électrique

0 809 540 590

Cet appareil, ses accessoires, piles et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Directive DEEE: 2012/19/EU

N° d'enregistrement DE: 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 301846 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
