BEDIENUNGSANLEITUNG BT-MS 2112 EINHELL

D Originalbetriebsanleitung Kapp- und Gehrungssäge

Art.-Nr.: 43.002.90 I.-Nr.: 11022

EINHELL BT-MS 2112 - 1

text_image 1 14 1 2 3 4 5 6 7 20 20 9 8 22 17 21 20 d c

EINHELL BT-MS 2112 - 2

EINHELL BT-MS 2112 - 3

text_image 2 10 14 13 16 11 12 15

EINHELL BT-MS 2112 - 4

text_image 3 21 26 20

-2-

EINHELL BT-MS 2112 - 5

EINHELL BT-MS 2112 - 6

  1. Sicherheitshinweise
  2. Gerätebeschreibung und Lieferumfang
  3. Bestimmungsgemäße Verwendung
  4. Technische Daten
  5. Vor Inbetriebnahme
  6. Betrieb
  7. Austausch der Netzanschlussleitung
  8. Reinigung, Wartung und Ersatzteilbestellung
  9. Entsorgung und Wiederverwertung
  10. Lagerung

EINHELL BT-MS 2112 - 7

EINHELL BT-MS 2112 - 8

-5-

Anl_BT_MS_2112_SPK7.indb 5

EINHELL BT-MS 2112 - 9

09.05.12 09:22

EINHELL BT-MS 2112 - 10

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

EINHELL BT-MS 2112 - 11

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

EINHELL BT-MS 2112 - 12

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

EINHELL BT-MS 2112 - 13

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

EINHELL BT-MS 2112 - 14

EINHELL BT-MS 2112 - 15

Tragen Sie Schutzhandschuhe!

EINHELL BT-MS 2112 - 16

Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

-6-

EINHELL BT-MS 2112 - 17

D

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!

⚠️ Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

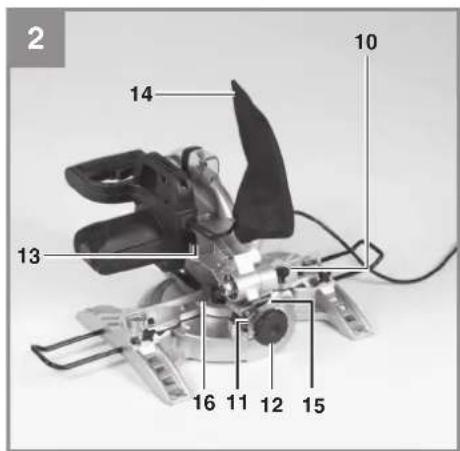

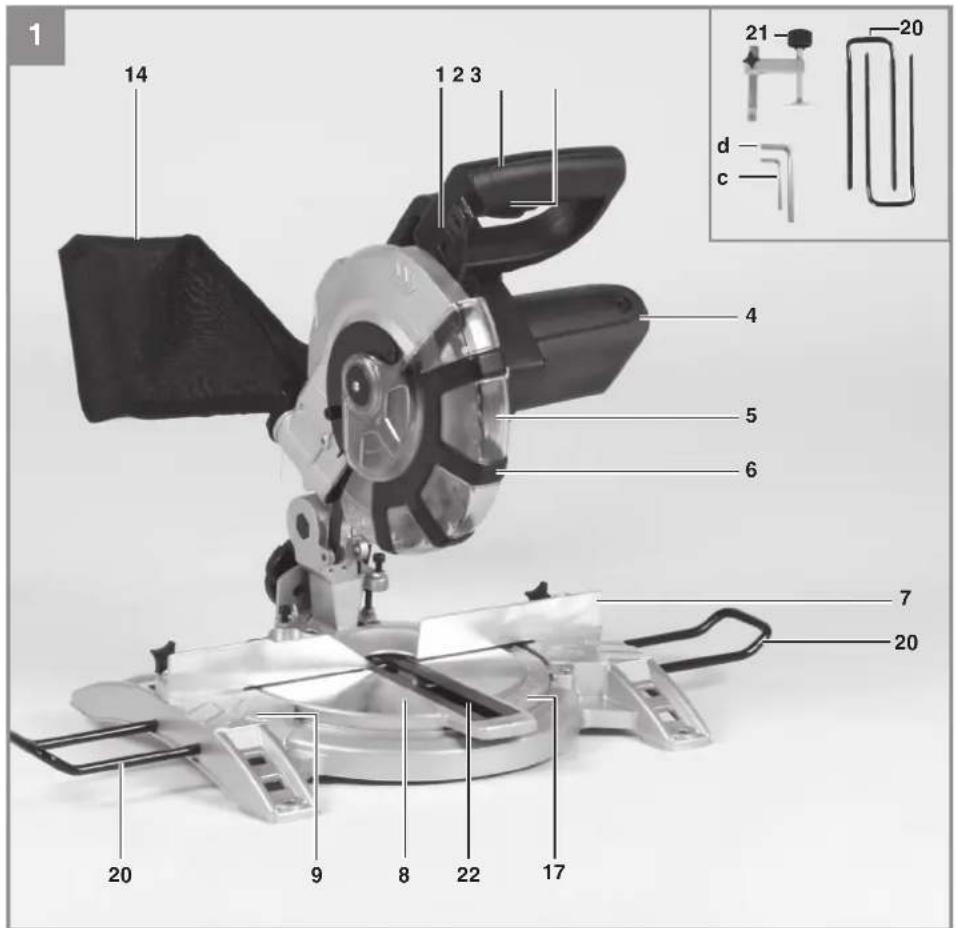

2.1 Gerätebeschreibung (Bild 1/2)

  1. Entriegelungshebel
  2. Handgriff
  3. Ein-/ Ausschalter
  4. Maschinenkopf
  5. Sägeblatt
  6. Sägeblattschutz beweglich
  7. Anschlagschiene
  8. Drehtisch
  9. Bodenplatte feststehend
  10. Rändelschraube
  11. Zeiger
  12. Spannschraube
  13. Sägewellensperre
  14. Spänesack
  15. Skala
  16. Sicherungsbolzen
  17. Skala (Drehtisch)
  18. Einstellschraube 0°
  19. Einstellschraube 45°

  20. Werkstückaufl age

  21. Spannvorrichtung
  22. Tischeinlage

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

  • Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
  • Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
  • Überprüfen Sie, ob der Lieferumfang vollständig ist.
  • Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
    • Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Kapp,- und Gehrungssäge
• HartmetallbestücktesSägeblatt
• Inbusschlüssel (c, d)
• Spänefangsack(14)
• Werkstückauflage(20)
Spannvorrichtung(21)
• Originalbetriebsanleitung
• Sicherheitshinweise

D

3. Bestimmungsgemäße Verwendung

Die Kapp- und Gehrungssäge dient zum Kappen von Holz und holzähnlichen Werkstoff en, entsprechend der Maschinengröße. Die Säge ist nicht zum Schneiden von Brennholz geeignet.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

  • Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
  • Eingreifen in das laufende Sägeblatt (Schnittverletzung)
  • Rückschlag von Werkstücken und Werkstückteilen.
  • Sägeblattbrüche.
  • Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.

Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
- Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Wechselstrommotor 230V \~ 50Hz
Leistung ......S1 1400 Watt / S6 40% 1600 Watt
Leerlaufdrehzahl n_0 .....5000 min ^-1
Hartmetallsägeblatt ......ø 210 x ø 30 x 2,8 mm
Anzahl der Zähne.... 48
Gewicht....7,1kg
Schwenkbereich ....-45° / 0° / +45°
Gehrungsschnitt .... 0° bis 45° nach links
Sägebreite bei 90° .... max. 120 x 55 mm
Sägebreite bei 45° max. 80 x 55 mm
Sägebreite bei 2 x 45°
(Doppelgehrungsschnitt) ...... max. 80 x 32 mm

Betriebsart S6 40%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 40% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 60% der Spieldauer ohne Last weiterlaufen.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L _pA ......88,7dB(A)

Unsicherheit K_pA 3 dB

Schallleistungspegel L_WA .....101,7 dB(A)

Unsicherheit K_WA 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.

Schwingungsemissionswert a_n=2,70 m/s^2

Unsicherheit K = 1,5 m/s²

D

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

  1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
  2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
  3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Allgemein

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, einem Universaluntergestell o. ä. festschrauben.
- Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeblatt muss frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
- Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

5.2 Säge aufbauen (Abb. 3)

Die Werkstückaufl agen müssen eingesteckt und mit einem Kreuzschlitz-Schraubendreher festgezogen werden.

Schraubendreher nicht im Lieferumfang enthalten

5.3 Säge einstellen. (Abb. 1/2)

  • Zum Verstellen des Drehtisches (8) die Rändelschraube (10) um ca. 2 Umdrehungen lockern, um den Drehtisch zu entriegeln.
  • Der Drehtisch besitzt Raststellungen bei 0°, 5°, 10°, 15°, 22, 5°, 30°, 35°, 40°, 45°. Sobald der Drehtisch eingerastet ist, muss die Stellung durch Festdrehen der Rändelschraube (10) zusätzlich fixiert werden.
  • Sollten andere Winkelstellungen benötigt werden, so wird der Drehteller (8) nur über die Rändelschraube (10) fixiert.
  • Durch leichtes Drücken des Maschinenkopfes (4) nach unten und gleichzeitiges Herausziehen des Sicherungsbolzens (16) aus der Motorhalterung, wird die Säge in der unteren Arbeitsstellung entriegelt.
    • Maschinenkopf (4) nach oben schwenken.
  • Der Maschinenkopf (4) kann durch lösen der Spannschraube (12) nach links auf max. 45° geneigt werden.

D

- Netzspannung mit Spannungsangabe auf dem Datenschild auf Übereinstimmung prüfen und Gerät anstecken.

5.4 Feinjustierung der Anschlagsschiene (Abb. 7/8)

  • Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
    • Den Drehtisch (8) auf 0° Stellung fixieren.
    90°-Anschlagwinkel (a) zwischen Sägeblatt (5) und Anschlagschiene (7) anlegen.
  • Justierschrauben (28) lockern, Anschlagschiene (7) auf 90° zum Sägeblatt (5) einstellen und Justierschrauben (28) wieder festziehen.

5.5 Feinjustierung des Anschlags für Kapp- schnitt 90° (Abb. 8-10)

  • Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
    • Spannschraube (12) lockern.
  • Anschlagwinkel (a) zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
  • Gegenmutter (29) lockern und die Justierschraube (18) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) 90° beträgt.
    Um diese Einstellung zu fixieren Gegenmutter (29) wieder festziehen.
    Überprüfen Sie abschließend die Position der Winkelanzeige (11). Falls erforderlich, Zeiger mit Kreuzschlitzschraubendreher lösen, auf 0°-Position der Winkelskala (15) setzen und Halteschraube wieder festziehen.
  • Anschlagwinkel nicht im Lieferumfang enthalten.

5.6 Feinjustierung des Anschlags für Geh-rungsschnitt 45° (Abb. 8/12)

  • Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
    • Den Drehtisch (8) auf 0° Stellung fixieren.
    • Die Spannschraube (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf 45° neigen.
  • 45°-Anschlagwinkel (b)zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
  • Gegenmutter (30) lockern und Justierschraube (19) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) genau 45° beträgt.
  • Gegenmutter (30) wieder festziehen um diese Einstellung zu fixieren.

- Anschlagwinkel nicht im Lieferumfang enthalten.

6. Betrieb

6.1 Kappschnitt 90° und Drehtisch 0° (Abb.1)

• Die Säge wird durch Drücken des Haupt- schalters (3) eingeschaltet.
- Achtung! Das zu sägende Material fest auf die Maschinenfläche auflegen, damit das Material sich während des Schneidens nicht verschiebt.
- Nach dem Einschalten der Säge abwarten, bis das Sägeblatt (5) seine maximale Drehzahl erreicht hat.
- Entriegelungshebel(1) seitlich drücken und Maschinenkopf mit dem Griff (2) gleichmäßig und mit leichtem Druck nach unten durch das Werkstück bewegen.
- Nach Beendigung des Sägevorgangs Maschinenkopf wieder in die obere Ruhestellung bringen und Ein,- Ausschalter (3) loslassen. Achtung! Durch die Rückholfeder schlägt die Maschine automatisch nach oben, d.h. Griff (2) nach Schnittende nicht loslassen, sondern Maschinenkopf langsam und unter leichtem Gegendruck nach oben bewegen.

6.2 Kappschnitt 90° und Drehtisch 0°-45° (Abb. 10)

Mit der Kappsäge können Schrägschnitte nach links und rechts von 0°-45° zur Anschlagschiene ausgeführt werden.

• Maschinenkopf (4) in die obere Stellung bringen.
- Den Drehtisch (8) durch Lockern des Feststellgriffes (10) lösen.
- Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen, d.h. die Markierung auf dem Drehtisch muß mit dem gewünschtem Winkelmaß (17) auf der feststehenden Bodenplatte (9) übereinstimmen.
- Den Feststellgriff (10) wieder festziehen um Drehtisch (8) zu fixieren.
- Schnitt wie unter Punkt 6.1 beschrieben ausführen.

D

6.3 Gehrungsschnitt 0°-45° und Drehtisch 0° (Abb. 8/11)

Mit der Kappsäge können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfl äche ausgeführt werden.

• Maschinenkopf (4) in die obere Stellung bringen.
• Den Drehtisch (8) auf 0° Stellung fixieren.
Die Spannschraube (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links neigen, bis der Zeiger (11) auf das gewünschte Winkelmaß (15) zeigt.
- Feststellmutter (12) wieder festziehen und Schnitt wie unter Punkt 6.1 beschrieben durchführen.

6.4 Gehrungsschnitt 0°-45° und Drehtisch 0°-45° (Abb. 8/13)

Mit der Kappsäge können Gehrungsschnitte nach links von 0°- 45° zur Arbeitsfl äche und gleichzeitig 0°- 45° zur Anschlagschiene ausgeführt werden (Doppelgehrungsschnitt).

  • Maschinenkopf (4) in die obere Stellung bringen.
  • Den Drehtisch (8) durch Lockern des Feststellgriffes (10) lösen.
  • Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen (siehe hierzu auch Punkt 6.2.
    • Die Spannschraube (10) wieder festziehen um Drehtisch zu fixieren.
    Die Spannschraube (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf das gewünschte Winkelmaß neigen (siehe hierzu auch Punkt 6.3.
    • Spannschraube (12) wieder festziehen.
  • Schnitt wie unter Punkt 6.1 beschrieben ausführen.

6.5 Spänefangsack (Abb. 2)

Die Säge ist mit einem Fangsack (14) für Späne ausgestattet.

Der Spänesack (14) kann über den Reißverschluss auf der Unterseite entleert werden.

6.6 Austausch des Sägeblatts (Abb. 1-6)

  • Vor Austausch des Sägeblattes: Netzstecker ziehen!
  • Tragen Sie beim Sägeblattwechsel Handschuhe, um Verletzungen zu vermeiden!
    • Schwenken Sie den Maschinenkopf (4) nach oben.
  • Öffnen Sie die Schraube (z) am Abdeckblech (f) des Sägeblattes
    • Ziehen Sie den beweglichen Sägeblattschutz

(6) zurück und drehen Sie gleichzeitig das Abdeckblech, so dass die Flanschschraube zugänglich wird.

  • Drücken Sie mit einer Hand die Sägewellensperre (13) und setzen Sie mit der anderen Hand den Inbusschlüssel (d) auf die Flanschschraube (31). Nach max. einer Umdrehung rastet die Sägewellensperre (13) ein.
  • Jetzt mit etwas mehr Kraftaufwand Flanschschraube (31) im Uhrzeigersinn lösen.
    Drehen Sie die Flanschschraube (31) ganz heraus und nehmen Sie den Außenflansch (32) ab.
    Das Sägeblatt (5) vom Innenflansch abnehmen und nach unten herausziehen.
    • Flanschschraube (31), Außenflansch (32) und Innenflansch sorgfältig reinigen.
    Das neue Sägeblatt (5) in umgekehrter Reihenfolge wieder einsetzen und festziehen.
  • Achtung! Die Schnittschräge der Zähne d.h. die Drehrichtung des Sägeblattes (5), muss mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen.
  • Bevor Sie mit der Säge weiter arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
  • Achtung! Nach jedem Sägeblattwechsel prüfen, ob das Sägeblatt in senkrechter Stellung sowie auf 45° gekippt, frei in der Tischeinlage (22) läuft.
  • Achtung! Das Wechseln und Ausrichten des Sägeblattes (5) muss ordnungsgemäß ausgeführt werden.

7. Austausch der

Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

  • Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
  • Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  • Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

  • Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.
  • Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

EINHELL BT-MS 2112 - Lagerung - 1

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

EINHELL BT-MS 2112 - Lagerung - 2

EINHELL BT-MS 2112 - Lagerung - 3

-13-

Anl_BT_MS_2112_SPK7.indb 13

EINHELL BT-MS 2112 - Lagerung - 4

09.05.12 09:22

Garantiebestimmungen

Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Geräteaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.

Kategorie Beispiel Garantieleistung
Mängel an Material oder Konstruktion24Monate
Verschleißteile*Kohlebürsten6Monate
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt Garantie nur bei Sofortdefekt(24h nach Kauf / Kaufbelegdatum)
Fehlteile5Arbeitstage

* nicht zwingend im Lieferumfang enthalten!

Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.

Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben.

EINHELL BT-MS 2112 - Garantiebestimmungen - 1

Beantworten Sie hierfür folgende Fragen:

  • Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
  • Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
  • Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
    Beschreiben Sie diese Fehlfunktion.

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

  1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
  2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
    Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.
  3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
  4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.

E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info

EINHELL BT-MS 2112 - Garantieurkunde - 1

D

1 Service Hoftline: 01805 120 509 · www.isc-gmbh.info · Mo-Fr 8:00-18:00 UHR (Finstezpreis: 14 citrin, Mobilunkprese maximal: 42 citrin, Austerhalb Deutschlands laiken statidessen Geburten für ein Regatures Gespräch ins dt. Fesnitz an.)
2 Name:Returen-Nr. ISC:
Strabe / NR.:Telefon:
PLZ: OR:Mobil:
3 Weicher Fehler ist aufgeteten (genaue Angabe): Art-Nr.:I-Nr.:
Sehr geehite Kundin, sehr geehiter Kunde, blie describirben Sie uns die von Ihnen fesgesielle Fenkluktion inses Gerätes als grund Ihrer Beinstandung möglichst genau, Daduon konnen wir für Stle fire Rekamation schneller bearbetein und Ihnen scheller hellen. Eine zu ungeneue Beschreibung mit Beginnen wie „gerät lnaktionert nicht oder „Gerät delekt“ verzogen ihngegen die Bearbeitung erheblich.
4 Garantie JA NEIN Kaubdeleg-Nr. / Datum:
1 Service Hoftine kontakhteren oder bei ISC-Webadresse amieladen - se wird Ihnen eine Returnennummer Zugestellt I2. ihre Anschritt entiragen3. Felterbeschreibung und Art-Nr. und I.-Nr. angeben I3. Garantiefall JA/ENlän ankreuzen sowie Kaubdeleg-Nr. und Datum angeben und eine Kopie des Kaufelages beliegen

EINHELL BT-MS 2112 - Garantieurkunde - 2

-16-

EINHELL BT-MS 2112 - Garantieurkunde - 3

EINHELL BT-MS 2112 - Garantieurkunde - 4

text_image GB

Table of contents

7. Byta ut nätkabeln

4. Technische gegevens

Wisselstroommotor 230 V \~ 50 Hz

Vermogen .....S1 1400 Watt / S6 40% 1600 Watt

Stationair toerental n_0 .....5000t/min

Hardmetaalzaagblad .....ø 210 x ø 30 x 2,8 mm

Aantal tanden....48

Gewicht....7,1kg

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

CE

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Kapp- und Gehrungssäge BT-MS 2112 (Einhell)

87/404/EC_2009/105/EC

□ 2005/32/EC_2009/125/EC

2006/95/EC

2006/28/EC

X 2004/108/EC

2004/22/EC

1999/5/EC

□ 97/23/EC

□ 90/396/EC_2009/142/EC

89/686/EC_96/58/EC

X 2011/65/EC

X 2006/42/EC

□ Annex IV

Notified Body:

Notified Body No.:

Reg. No.

□2000/14/EC_2005/88/EC

Annex V

Annex VI

Notified Body: L_ = dB(A) ; guaranteed L_ = dB(A)

P = KW; L/∅ = cm

Notified Body:

2006/28/EC

Emission No.:

Standard references: EN 61029-1; EN 61029-2-9;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 13.02.2012

EINHELL BT-MS 2112 - Kapp- und Gehrungssäge BT-MS 2112 (Einhell) - 1

L: went to

Wentao/Product-ManagementWelchselgartner/General-Manager

First CE: 12

Art.-No.: 43.002.90 I.-No.: 11022

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : EINHELL

Modell : BT-MS 2112

Kategorie : Säge
