BEDIENUNGSANLEITUNG Medicus X BOSO

Gebrauchs- anweisung

2

User Instructions

41

Mode d'emploi

80

Symbole auf dem Blutdruckmessgerät 6

Symbole auf dem Netzgerät 9

Kurzanleitung....10

Einführung......11

Zweckbestimmung....12

Blutdruckwerte 13

Systolischer und diastolischer Blutdruckwert 13

Grenzwerte der WHO für die Beurteilung der Blutdruckwerte....13

Inbetriebnahme des Gerätes....15

Batterien einsetzen....15

Batterie-Statusanzeige....16

Allgemeine Hinweise zur Selbstmessung des Blutdrucks....17

Vorbereitung zur Blutdruckmessung....19

Inhaltsverzeichnis

Hinweis zur Manschettengröße....19

Anlegen der Manschette....20

Blutdruckmessung....23

Abbruch der Messung 24

Messwertanzeige 25

Ausfüllen des Blutdruckpasses / Abruf des Mittelwertes mit Bewertungsskala.....27

Anzeige der gespeicherten Einzelwerte 29

Netzbetrieb 30

Fehleranzeige 31

Reinigung und Desinfektion....33

Garantiebedingungen 34

Kundendienst / Entsorgung....35

Technische Daten....36

Prüfanweisung für die messtechnische Kontrolle

(nur für geschultes Fachpersonal)....39

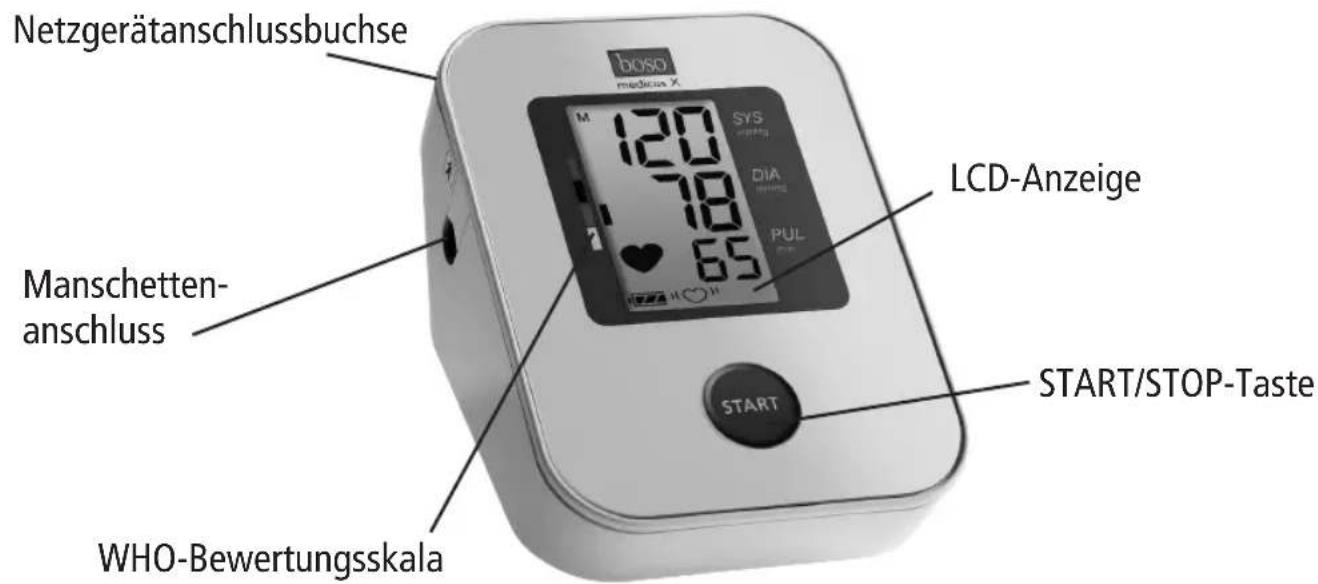

Netzgerätanschlussbuchse BOYSO medizin X M 120 70 48 65 LCD-Anzeige Manschetten- anschluss START/STOP-Taste WHO-Bewertungsskala

Lieferumfang

1 Blutdruckmessgerät boso-medicus X

1 Gebrauchs- anweisung

boso medicusX 20 50 55 Getme##s me##ung the Instruction Mio d'impel M #### distadion M#### medicusX

1 Blutdruckpass

Symbole auf dem Blutdruckmessgerät

Symbol	Funktion/Bedeutung
		START/STOP-Taste
		Gleichstrom
		Seriennummer
		Herstellungsjahr
		Typ BF: Gerät, Manschette und Verschlauchung wurden so entwickelt, dass der Patient gegen elektrischen Schlag geschützt ist.
		Messung läuft. Blinkt sobald ein Herzschlag erkannt wurde.

Symbole auf dem Blutdruckmessgerät

Symbol Funktion/ Bedeutung

((♡))	Herzrhythmus-Störung oder Bewegung während der Messung.
M	Speicherwert
	Batterie voll geladen.
	Batterie teilweise entladen.
	Batterie demnächst ersetzen.
	Blinkend! Keine weitere Messung möglich.Batterien ersetzen.
	Vor Nässe schützen

Symbole auf dem Blutdruckmessgerät

Symbol Funktion/ Bedeutung

SYS	Systolischer Blutdruck in mmHg
DIA	Diastolischer Blutdruck in mmHg
PUL	Puls pro Minute
CE0124	Gerät ist konform mit der europäischen Medizinprodukterichtlinie.
	Gerät darf nicht über den Hausmüll entsorgt werden.
	Hersteller
	Gebrauchsanweisung lesen
	Polarität der Netzgerätanschlussbuchse

Symbole auf dem Netzgerät

Symbol Funktion/ Bedeutung

	Nur für den Betrieb in geschlossenen Räumen.
	Gerät der Schutzklasse II
	Thermosicherung
	Sicherung
CE	Gerät ist konform mit der europäischen Medizinprodukterichtlinie
	Polarität des Netzgerätsteckers

Kurzanleitung

→Batterien einlegen, auf richtige Polung achten (S. 15)
→Manschette mit Messgerät verbinden (S. 19)
→Manschette anlegen (S. 20)
→Start (und Abbruch) einer Messung durch Betätigung der START-Taste. (S. 23)

Messwerte Systole, Diastole und Puls wer-messgerätes.

den nach Ablauf der Messung angezeigt (S. 25)

→Speicherabruf (S. 27): Am ausgeschalteten Gerät die START-Taste ca. 3 Sekunden betätigen. Erster angezeig-

ter Wert ist der Mittelwert aller gespeicherten Messungen mit WHO-Bewertung. Gleichzeitig wird die Anzahl aller gespeicherten Messungen angezeigt, z.B. „A30“. Anschließend werden der Reihe nach die jeweiligen Einzel-Messwerte angezeigt.

Diese Kurzanleitung ersetzt nicht die in der Gebrauchsanweisung enthaltenen detaillierten Informationen zu Handhabung und Sicherheit Ihres Blutdruck-

Bitte lesen Sie daher unbedingt die Gebrauchsanweisung!

Einführung

Sehr geehrter Kunde, wir freuen uns sehr, Blutdruckmessung ist nur bei richtiger dass Sie sich zum Kauf eines boso-Handhabung des Geräts möglich.

Blutdruckmessgerätes entschieden haben. Die Marke boso steht für höchste Qualität und Präzision und ist auch bei den Profis die Nummer 1: 96% aller de schen Allgemeinärzte, Praktiker und Internisten arbeiten in der Praxis mit Blutdruckmessgeräten von boso (API-Studie der GfK 01/2016). Die jahrzehnte-lange Erfahrung aus dem Profi-Bereich steckt auch in allen Patientengeräten für die Selbstmessung zu Hause.

Dieses Gerät hat unsere strenge Qualitätskontrolle durchlaufen und ist Ihr sicherer Partner für die Kontrolle Ihrer Blutdruckwerte.

⚠️ Bitte lesen Sie diese Gebrauchs-anweisung vor der erstmaligen Anwendung sorgfältig durch, denn eine korrekte

In dieser Gebrauchsanweisung wird „→“ für eine Aktion des Anwenders verwendet.

Um Hilfe bei der Inbetriebnahme, Benutzung oder Wartung zu erhalten, wenden Sie sich bitte an Ihren Fachhandel oder an den Hersteller (Kontaktdaten auf der hinteren Umschlagseite dieser Gebrauchsanweisung).

Ein unerwarteter Betriebszustand oder ein Vorkommnis welches den gesundheitlichen Zustand verschlechtert hat oder hätte verschlechtern können, ist dem Hersteller unverzüglich zu melden.

Bei Veräusserung des Gerätes ist diese Gebrauchsanweisung beizulegen.

Einführung

Zweckbestimmung

Das Blutdruckmessgerät boso-medicus X ist für Patienten geeignet, deren Oberarmumfang zwischen 22 und 48 cm liegt Die Verwendung von Zubehör, welches in dieser Gebrauchsanweisung nicht genannt ist, kann die Sicherheit beeinträchtigen.

Nichtinvasive Erfassung des systolischen und diastolischen Blutdruckwertes sowie der Pulsfrequenz von Erwachsenen.

Nicht geeignet für die Anwendung bei Neugeborenen und Kleinkindern.

Das Gerät ist für den Einsatz bei der Selbstmessung zu Hause geeignet. Der Patient ist als Bediener vorgesehen.

Drahtlose Kommunikationsgeräte, wie z.B. drahtlose Heimnetzwerk-Geräte, Handys, schnurlose Telefone und deren Basisstationen, Walkie-Talkies können dieses Blutdruckmessgerät beeinflussen. Daher sollte zu solchen Geräten ein Abstand von mindestens 3,3 Meter gehalten werden.

Das Gerät kann mit jedem Armumfang wie auf der zugehörigen Manschette angegeben verwendet werden.

Blutdruckwerte

Um den Blutdruck zu ermitteln, müssen zwei Werte gemessen werden:

●Diastolischer (unterer) Blutdruckwert: Er liegt vor, wenn der Herzmuskel gedehntist und sichwieder mit Blutfüllt.

●Systolischer(oberer)Blutdruckwert:

Er entsteht, wenn der Herzmuskel sich Die Messwerte des Blutdruckes werden in zusammenzieht und das Blut in die BlutmmHg (mm Quecksilbersäule) angegeben. gefäße gedrückt wird.

Die Weltgesundheitsorganisation (WHO) hat folgende Grenzwerte für die Beurteilung der Blutdruckwerte festgelegt:
	systolisch diastolisch
Eindeutig erhöhter Blutdruck (Hypertonie)	ab 140 mmHg ab 90 mmHg
Noch normaler Blutdruck	130 bis 139 mmHg	85 bis 89 mmHg
Normaler Blutdruck	120 bis 129 mmHg	80 bis 84 mmHg
Optimaler Blutdruck	bis 119 mmHg	bis 79 mmHg

Blutdruckwerte

Wann eine medikamentöse Therapie erforderlich ist hängt nicht allein vom Blutdruck ab, sondern auch vom Risikoprofil des Patienten. Bitte sprechen Sie mit Ihrem Arzt, wenn nur einer der den Werte (Systole, Diastole) ständig über den Grenzwerten für eindeutig erhöhten Blutdruck liegt.

Bei der Blutdruck-Selbstmessung zu Hause werden häufig etwas niedrigere Werte als beim Arzt gemessen. Deshalb hat die Deutsche Hochdruckliga für die Messung zu Hause tiefere Grenzwerte festgelegt:

Messung zu Hause: 135/85 mmHg Messung in der Arztpraxis: 140/90 mmHg

Inbetriebnahme des Gerätes

Das Gerät muss gemäß den Informationen in dieser Gebrauchsanweisung installiert und in Betrieb genommen werden.

→Verwenden Sie ausschließlich hochwertige, auslaufsichere Batterien der angegebenen Spezifikation (siehe „Technische Daten“ S. 36).

⚠️Mischen Sie nie alte und neue Batterien oder verschiedene Fabrikate.

⚠️Bei falscher Polung funktioniert das Gerät nicht und es kann zu Wärmebildung oder Auslaufen der Batterien und zur Zerstörung des Gerätes kommen.

→Batterien einsetzen

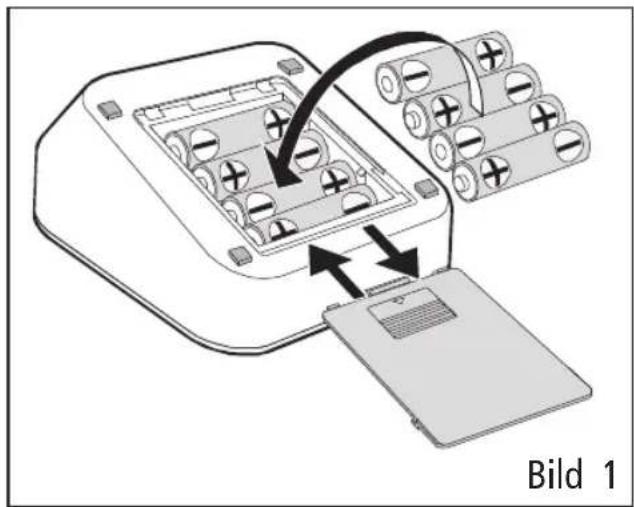

Das Batteriefach befindet sich auf der Unterseite des Gerätes. Setzen Sie die Batterien entsprechend Bild 1 im Batteriefach ein.

→Wird das Gerät längere Zeit gelagert, die Batterien herausnehmen.

⚠️Sollten die Batterien kurzgeschlossen werden, können sie heiß werden und es kann zu Verbrennungen führen.

Inbetriebnahme des Gerätes

Das Gerät besitzt eine Statusanzeige für den Batterieladezustand (siehe S. 7)

Batterie voll geladen.

Batterie teilweise entladen.

Batterie demnächst ersetzen.

Blinkend! Keine weitere

Messung möglich.

Batterie ersetzen.

⚠ Leisten Sie einen Beitrag zum Umweltschutz

Verbrauchte Batterien und Akkusdürfen nicht in den Hausmüll.

Sie können diese bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben.

Informieren Sie sich bitte bei Ihrer Gemeinde.

Allgemeine Hinweise zur Selbstmessung des Blutdruckes

1. Blutdruckschwankungen sind normal. Selbst bei einer Wiederholungsmessung können beachtliche Unterschiede auftreten. Einmalige oder unregelmäßige Messungen liefern keine zuverlässige Aussage über den tatsächlichen Blutdruck. Eine zuverlässige Beurteilung ist nur möglich, wenn Sie regelmäßig unter vergleichbaren Bedingungen messen und die Messwerte im Blutdruckpass aufschreiben.

2. ⚠️Selbstmessung bedeutet noch keine Therapie. Verändern Sie auf kei- 6. nen Fall von sich aus die vom Arzt vorgeschriebene Dosierung der Arzneimittel.

3. Herzrhythmus-Störungen können die Messgenauigkeit des Gerätes beein-

trächtigen, bzw. zu Fehlmessungen führen (siehe Seite 32).

1. Bei Patienten mit schwachem Puls (möglich z.B. bei Trägern von Herzschrittmachern) kann es zu Fehlmessungen kommen. Das Blutdruckmessgerät hat keinen Einfluss auf den Herzschrittmacher.

2. Das Gerät wurde nicht für die Anwendung bei Schwangeren validiert.

3. Die Messung muss immer im Ruhezu- or- stand vorgenommen werden.

Es empfiehlt sich, den Blutdruck zweimal täglich zu kontrollieren – morgens nach dem Aufstehen und abends, wenn Sie sich nach der Arbeit entspannt haben.

Allgemeine Hinweise zur Selbstmessung des Blutdruckes

1. Der Blutdruck muss (wenn keine Einschränkungen (siehe Seite 21) vorliegen) immer an dem Arm mit den höheren Druckwerten gemessen werden. Hierzu messen Sie den Blutdruck zuerst an beiden Armen und danach immer an dem Arm, dessen Blutdruckwert höher ist.

Vorbereitung zur Blutdruckmessung

Hinweis zur Manschettengröße:

⚠️ Das Gerät darf nur mit folgenden Manschetten verwendet werden. Diese müssen entsprechend dem aufgedruckten Oberarm-Umfang gewählt werden.

Typ Armumfang Bestellnummer
CA01	22 – 32 cm	143-4-764*
CA02	32 – 48 cm	143-4-757

* im Standardlieferumfang enthalten.

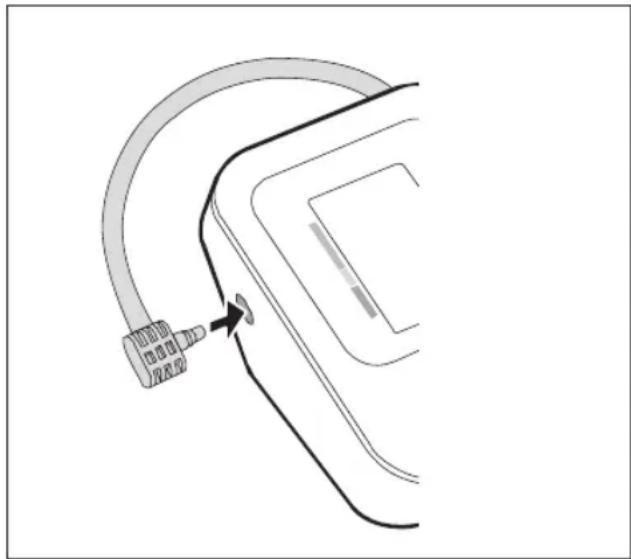

Verbinden Sie die Manschette mit dem Gerät, indem Sie den Stecker (einrastend) in die Buchse auf der linken Seite des Gerätes eindrücken. (Siehe Bild 2).

Vorbereitung zur Blutdruckmessung

Folgendes muss bei der Blutdruckmenlegen der Manschette sung beachtet werden: Die Messung ist am unhekle

Meiden Sie eine Stunde vor der Blutdruckmessung Nikotin und Kaffee.

Sitzen Sie zur Blutdruckmessung d bequem. Lehnen Sie Rücken und s Arme an. Kreuzen Sie die Beine d nicht. Stellen Sie die Füße flach auf den Boden.

Entspannen Sie sich 5 Minuten und messen Sie erst dann. Bewegen Sie sich nicht während der Messung.

Die Messung ist am unbekleideten Oberarm durchzuführen.

⚠️Achten Sie darauf, dass der Arm bei eng anliegender Oberbekleidung durch das Hochkrempeln des Ärmels nicht abgeschnürt wird (gegebenenfalls das Kleidungsstück vor dem Messen ablegen).

→Streifen Sie die zu einem Ring geöffnete Manschette über den Oberarm bis der untere Manschettenrand ca. 2-3cm oberhalb der Armbeuge liegt. Die Manschette muss so platziert werden, dass die Markierung auf der Arterie liegt (siehe Bild 3).

Vorbereitung zur Blutdruckmessung

Markierung Arterie 2-3 cm

Bild 3

⚠️Die Manschette darf nicht über Wunden angelegt werden, da dies zu weiteren Verletzungen führen kann.
⚠️AchtenSiedarauf, dass die Manschette nicht an einem Arm angelegt wird, dessen Arterien oder Venen in medizinischer Behandlung sind oder waren (z.B. Shunt).
⚠️Bei Frauen mit Brustamputation die Manschette nicht am Arm auf der amputierten Körperseite anlegen.

⚠️ Während der Messung können Fehlfunktionen bei Medizingeräten auftreten, die zeitgleich am selben Arm verwendet werden.
⚠️ Die Manschette darf nicht zu fest anliegen, es sollen noch etwa zwei Finger zwischen Arm und Manschette passen.
n⚠️Der Metallbügel darf niemals über der Arterie liegen (siehe Bild 3), da sonst die Messwerte verfälscht werden könnten.
→Ziehen Sie das durch den Metallbügel geführte Manschettenende an und schlagen es nach außen um den Oberarm. Durch leichtes Andrücken haftet der Klettverschluss sicher.

Vorbereitung zur Blutdruckmessung

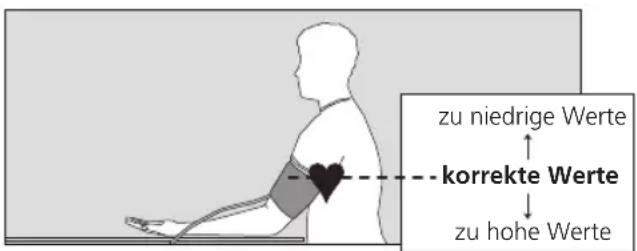

Legen Sie den Arm mit der angelegten ten) unterbunden werden. Bei einer Fehl-Manschette entspannt und leicht funktion des Gerätes nehmen Sie die Manabgewinkelt auf den Tisch, so dass sichchette vom Arm ab. die Manschette in Herzhöhe befindet.

zu niedrige Werte korrekte Werte zu hohe Werte

Bild 4

Während der Messung nicht sprechen.

⚠️Achten Sie darauf, dass der Luft- schlauch während der Messung nicht ge- knickt ist. Ein daduch resultierender Blut- stau könnte zu Verletzungen führen.

⚠️Der Blutfluss darf durch die Blutdruck-chen, wenn sie von Säuglingen versehentmessung nicht unnötig lange (> 2 Minu- lich verschluckt werden.

⚠️ Zu häufige Messungen können durch Beeinträchtigung des Blutflusses zu Verletzungen führen.

⚠️Das Gerät darf von Kindern nicht unbeaufsichtigt benutzt werden.

⚠️Benutzen Sie das Gerät nicht in der Nähe von Säuglingen. Dies kann zu Unfällen oder Beschädigungen führen.

⚠️ Das Gerät nicht starten, ohne die Manschette anzulegen.

⚠️Das Gerät enthält kleine Teile, diese können eine Erstickungsgefahr verursa-

Vorbereitung zur Blutdruckmessung

⚠️Wenn sich die Umgebungstemperatur wesentlich ändert, geben Sie dem Gerät ca. eine Stunde Zeit um sich an die neue Umgebungstemperatur anzupassen bevor Sie es verwenden.
⚠️Die Leistung des Gerätes kann durch übermäßige Temperatur, Feuchtigkeit oder Höhe beeinflusst werden.

Blutdruckmessung

Ihr Gerät hat einen Speicher für 30 Messungen.

→Starten Sie die Messung mit der START Taste

⚠️Jetzt den Arm vollkommen ruhig halten und nicht sprechen.

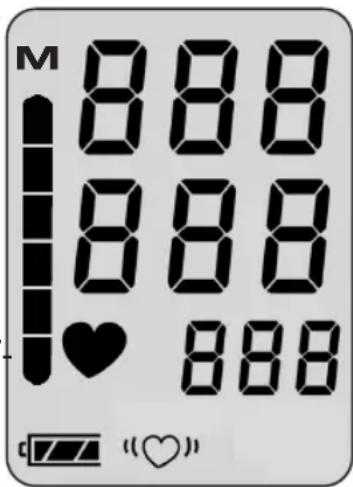

Zur Funktionskontrolle erscheinen kurz sämtliche Anzeigeelemente der LCD-Anzeige (siehe Bild 5).

Die Pumpe beginnt die Manschette aufzu-Während der Messphase wird der fallende pumpen. Manschettendruck und das blinkend-

Symbol angezeigt (siehe Bild 6).

Das Gerät besitzt eine intelligente Aufpump-Automatik für schonendes Aufpumpen auf den richtigen Manschettendruck. Der steigende Manschettendruck wird angezeigt.

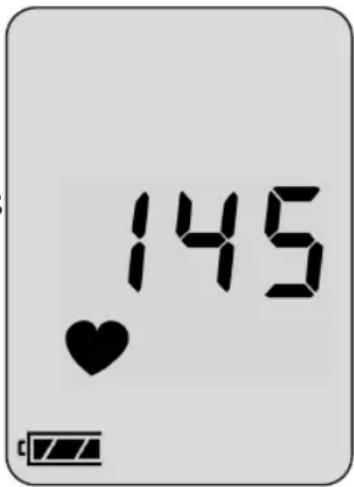

Bei Erreichen des erforderlichen Drucks schaltet die Pumpe ab, und die Luft entweicht langsam aus der Manschette.

145 ♥

Bild 6

⚠ Abbruch der Messung:

Eine Messung kann jederzeit abgebrochen werden, indem Sie während einer laufenden Messung die START-Taste drücken, wodurch die Manschette automatisch entlüftet wird.

Messwertanzeige

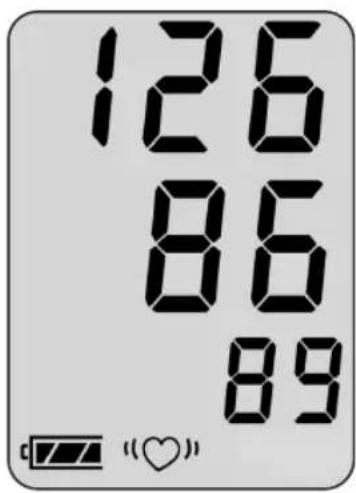

Nach Ende der Messung öffnet sich automatisch das eingebaute Ventil zur Schnellentlüftung der Manschette. Die Messung wird automatisch gespeichert. Ist der Messwertspeicher voll (30 Messungen), so wird die älteste Mess gelöscht und die aktuelle gespeichert. Die gemessenen Blutdruckwerte (Systole, Diastole, Puls) der Messung werden angezeigt (siehe Bild 7).

Fehlmessungen mit Anzeige „Err“ (siehe Seite 31) werden nicht gespeichert.

126 86 89

Systole mmHg

Diastole mmHg

Puls/min.

Erscheint nach der Messung das Symbol "♡", wird eine Wiederholungsmessung empfohlen, dabei den Arm vollkommen ru- hig halten. Die wiederholte Anzeige des Symbols bei ruhig gehaltenem Arm kann ein Hinweis auf Herz-Rhythmus-Störungen sein. Bitte besprechen Sie dies bei Ihrem nächsten Arztbesuch.

Bild 7

Messwertanzeige

Der Blutdruck ist eine dynamische Größe und kann durch die Haltung des Patienten wie Sitzen, Stehen, Liegen, Bewegung vor oder während der Messung, körperliche Verfassung (Stress, Krankheit...) beeinflusst werden.

Lassen Sie zwischen zwei Messungen mindestens zwei Minuten vergehen.

→Wird keine weitere Messung gewünscht, nehmen Sie die Manschette vom Arm ab.

→Bei offensichtlich falschem Messergebnis die Messung wiederholen.

Nach ca.1 min.schaltet das Gerät automatisch ab. Um eine Wiederholungsmessung durchzuführen ist erneut die START-Taste kurz zu drücken.

Ausfüllen des Blutdruckpasses

Abruf des Mittelwertes mit Bewertungsskala

→ Tragen Sie jeden Einzelwert in Ihren Blutdruckpass ein.
→Rufen Sie nach jeweils 30 eingetragenen Blutdruckmessungen Ihren Mittelwert ab, indem Sie im ausgeschalteten Zustand die START-Taste ca

3 Sekunden gedrückt halten. Der Mittelwert aller gespeicherten Werte (für Systole und Diastole) wird angezeigt. Im Feld „Puls“ (siehe Bild 8) wird die Anzahl der gespeicherten Messungen angezeigt.

→Tragen Sie den Mittelwert in das speziell dafür vorgesehene Feld in Ihrem Blutdruckpass ein.

Befindet sich keine Messung im Speicher, so wird bei Systole, Diastole und Puls jeweils „0“ angezeigt.

Ausfüllen des Blutdruckpasses

Abruf des Mittelwertes mit Bewertungsskala

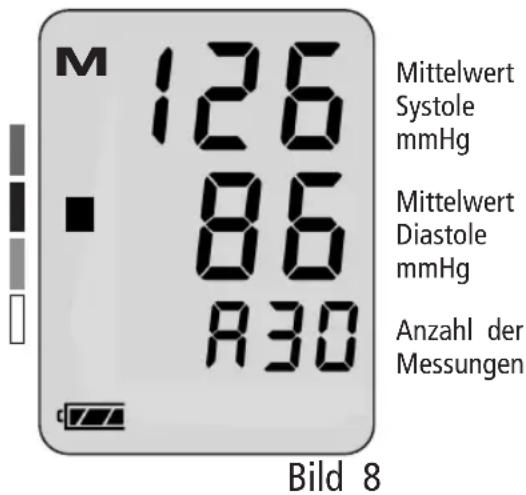

Am linken Displayrand erscheint ein dunkles Rechteck (siehe Bild 8), entsprechend der Höhe des Blutdruckmittelwertes. Mit Hilfe der zugehörigen Bewertungsskala (siehe Bild 9) sehen Sie, in welchem Bereich sich Ihr Blutdruck gemäß WHO befindet (siehe Seite 13).

Die WHO-Anzeige erfolgt ausschließlich bei der Mittelwertanzeige.

M 126 ■ 86 R30 Bild 8 Mittelwert Systole mmHg Mittelwert Diastole mmHg Anzahl der Messungen

WHO-Bewertungsskala

eindeutig erhöhter Blutdruck (Hypertonie)
noch normaler Blutdruck
normaler Blutdruck
□ optimaler Blutdruck

Bild 9

Anzeige der gespeicherten Einzelwerte

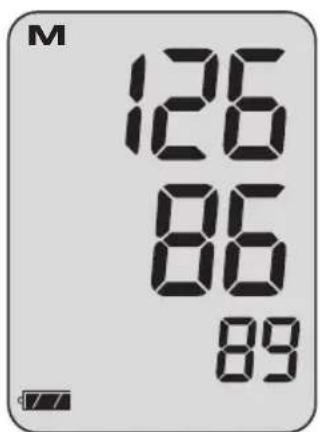

Nach dem Mittelwert werden automatisch alle gespeicherten Messwerte in chronologischer Reihenfolge angezeigt (beginnend mit dem aktuellsten Messwert). Zuerst erscheint die Nummer der Messung im Display (siehe Bild 10).

Nach 3 Sekunden erscheint automatisch der zugehörige Messwert (siehe Bild 11).

M no. 1

Bild 10

M 126 86 89

Bild 11

Systole mmHg

Diastole mmHg

Puls/min.

Nach Anzeige des letzten Messwertes schaltet das Gerät automatisch ab.

Löschen des Messwertspeichers

Halten Sie die START-Taste bei ausgeschaltetem Gerät ca. 5 Sekunden gedrückt. Im Display erscheint „[Lrno“. Lassen Sie die START-Taste los. Drücken Sie anschließend kurz die START-Taste. Im Display erscheint „[LrYES“. Warten Sie, bis das Gerät automatisch abschaltet.

Netzbetrieb

Auf der Rückseite des Gerätes befindet sich die Anschlussbuchse für das Netzgerät. Verwenden Siem Bedarfsfall nur das boso-Netzgerät (Bestell-Nr. 410-7-150). Dieses Netzgerät ist in der Spannung genau abgestimmt, stabilisiert und richtig gepolt. Fremd-Netzgeräte können eine Schädigung der Elektronik verursachen und den Verlust der Werksgarantie zur Folge haben. Weiterhin kann von Fremd-Netzteilen eine Brandgefahr ausgehen.

⚠️ Berühren Sie nicht Batterien, die Netzgerätanschlussbuchse und den Patienten gleichzeitig.

⚠ Ziehen Sie den Netzgerätstecker aus dem Blutdruckmessgerät wenn es nicht benutzt wird.

Fehleranzeige

Treten während der Messung Probleme auf, so wird anstatt des Messergebnisses ein Fehler angezeigt.

Bedeutung der Fehleranzeigen:

	Fehlerursache:	Fehlerbehebung:
	Manschettendruck schwankt Arm während der Messung zu stark	ruhig halten
	Keine auswertbaren Pulsationen	Lage der Manschette überprüfen (siehe Seite 20) und erneut messen.
	Differenz Systole – Diastole Lage zu gering: (siehe Seite 20) und Systole – Diastole ≤slant 10 mmHg	der Manschette überprüfen erneut messen
	Fehler beim Aufpumpen Evtl.	Manschette zu locker angelegt, Manschette fester anlegen (siehe Seite 20)

Fehleranzeige

Fehlerursache: Fehlerbehebung:
	Der Pulswert konnte nicht korrekt ermittelt werden.	Lage der Manschette überprüfen und erneut messen.
	Interner Gerätefehler	Entnehmen Sie die Batterien und drücken Sie kurz die START-Taste. Legen Sie die Batterien wieder ein. Sollte der Fehler weiterhin bestehen, senden Sie das Gerät zur Reparatur an den Hersteller.
	“♡” Anzeige:	Fehlerbehebung:
		Wiederholungsmessung empfohlen; dabei Arm vollkommen ruhig halten. Die wiederholte Anzeige des Symbols bei ruhig gehaltenem Arm kann ein Hinweis auf Herz-Rhythmus-Störungen sein. Bitte besprechen Sie dies bei Ihrem nächsten Arztbesuch.

Reinigung und Desinfektion

Reinigung Gerät:

Zur Reinigung des Gerätes verwenden ein weiches, trockenes Tuch.

Reinigung Manschette:

Kleine Flecken auf der Manschette können vorsichtig mit handelsüblichem Geschirr-Spülmittel entfernt werden.

Desinfektion:

ZurWischdesinfektion (Einwirkzeit mind.5

Minuten) des Gerätes empfehlen wir das Desinfektionsmittel antifect liquid (Schülke & Mayr). Zur Desinfektion der Man-

schette empfehlen wir die Sprühdesinfektion.

Insbesondere wenn das Gerät von mehreren Anwendern verwendet wird, ist auf eine regelmäßige Reinigung und Desinfektion der Manschette zu achten.

Garantiebedingungen

Für dieses Produkt leisten wir 3 Jahre Die gesetzlichen Mängelansprüche des Werksgarantie ab Kaufdatum. Das Kaufda-Käufers gemäß § 437 BGB werden nicht tum ist durch Rechnung nachzuweisen. In-eingeschränkt. nerhalb der Garantiezeit werden Mängel infolge von Material- oder Fertigungsfeh- Im Falle der Inanspruchnahme der Garanlern kostenlos beseitigt. Durch die Garantie ist das Gerät zusammen mit dem Origitieleistung tritt keine Verlängerung der Ga-nal-Kaufbeleg zu senden an: rantiezeit auf das ganze Gerät ein, sondern nur auf die ausgewechselten Bauteile. BOSCH + SOHN GMBH U. CO. KG Bahnhofstr. 64, Von der Garantieleistung ausgenommen 72417 Jungingen, ist die Abnutzung durch Verschleiß (z.B. GERMANY. Manschette), Transportschäden sowie alle www.boso.de Schäden, die durch unsachgemäße Behandlung (z.B. Nichtbeachtung der Gebrauchsanweisung) entstanden sind oder auf Eingriffe von Unbefugten zurückzuführen sind. Durch die Garantie werden keine Schadenersatzansprüche gegen uns begründet.

Kundendienst Entsorgung

Kundendienst:

Garantie- und Reparaturarbeiten müssen durch geschultes und autorisiertes Personal durchgeführt werden. Das Gerät darf Am Ende der Nutzungsdauer muss das ohne Erlaubnis des Herstellers nicht geän-rät einer Sammelstelle für Elektronik-Altdert werden. Senden Sie das Gerät sorgfäteile zugeführt werden. tig verpackt und ausreichend frankiert an Ihren autorisierten Fachhändler oder direkt Bitte beachten Sie, dass Batterien und wie- an: niederaufladbare Batterien hierbei gesondert

BOSCH + SOHN GmbH u. Co. KG

Serviceabteilung

Bahnhofstraße 64,

72417 Jungingen,

GERMANY

T: +49(0)7477 / 92 75-0

www.boso.de

Geräte und Batterien dürfen nicht in den Hausmüll.

Am Ende der Nutzungsdauer muss das C-rät einer Sammelstelle für Elektronik-Altäteile zugeführt werden.

tBitte beachten Sie, dass Batterien und wie- deraufladbare Batterien hierbei gesondert entsorgt werden müssen. (Sammelstelle Ihrer Gemeinde).

Zu erwartende Betriebs-Lebensdauer des Gerätes: 5 Jahre (bei Benutzung 6 x am Tag).

Zu erwartende Betriebs-Lebensdauer der Manschette:2 Jahre (bei Benutzung 6 x am Tag).

Technische Daten

Messprinzip: Oszillometrisch

Messbereich: Systolisch: 60 bis 279 mmHg Diastolisch: 40 bis 200 mmHg Puls: 40 bis 180 pro Minute

Manschettendruck: 0 bis 299 mmHg

Anzahl Speicher: 30 Messungen

Anzeige: LCD

Betriebsbedingungen: Umgebungstemperatur +10°C bis +40°C rel. Luftfeuchtigkeit 15 bis 85% Luftdruck 800 hPa bis 1060 hPa

Transport/ Umgebungstemperatur -20°C bis +60°C Lagerbedingungen: rel. Luftfeuchtigkeit 10 bis 95% Luftdruck 700 hPa bis 1060 hPa

Technische Daten

Stromversorgung: DC 6 V (Batterien 4 x 1,5V Mignon IEC LR 6,Alkali Mangan) alternativ als Sonderausstattung: Netzgerät DC 6 V, Best.-Nr. 410-7-150

Typische Lebensdauer 700 Messzyklen (abhängig von Aufpumphöhe und der Batterien: Nutzungsfrequenz)

Batteriekontrolle: Symbol-Anzeige im Anzeigefeld

Gewicht: 240 g ohne Batterien

Abmessungen (B x H x T): 96 mm x 68 mm x 130 mm

Klassifikation: Medizinprodukt mit interner Energiequelle (im Batteriebetrieb) / Klasse II (im Netzteilbetrieb), Kontinuierlicher Betriebsmodus

Anwendungsteil: Typ BF ☐)

Technische Daten

Schutz gegen Fremd- IP20

körper: Die IP-Klassifizierung ist die Schutzart, die von

Gehäusen gemäß IEC 60529 besteht. Dieses Gerät ist gegen feste Fremdkörper mit einem Durchmesser von 12 mm und größer wie z. B. Fingern geschützt. Dieses Gerät ist nicht gegen Wasser geschützt.

Klinischer Test: Die Messgenauigkeit entspricht den Anforderungen der ISO 81060-2

maximale Messabweichung ± 3 mmHg oder 2% des Ablesewertes des Manschettendrucks: (der größere Wert gilt)

maximale Messabweichung ± 5% der Pulsanzeige:

Zutreffende Norm: IEC 80601-2-30 : „Besondere Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale von automatisierten nicht-invasiven Blutdruckmessgeräten“

Prüfanweisung für die messtechnische Kontrolle

(nur für geschultes Fachpersonal)

Die messtechnische Kontrolle – spätestens alle 2 Jahre – ist von folgenden Einrichtungen oder Personen durchzuführen:

• Hersteller
• für das Messwesen zuständige Behörde
• Personen, welche die Voraussetzungen der Medizinprodukte-Betreiberverordnung erfüllen.

A) Funktionsprüfung

Eine Funktionsprüfung des Gerätes kann nur am Menschen oder mit einem geeigneten Simulator durchgeführt werden.

B) Prüfung auf Dichtheit des Druckkreises und Abweichung Druckanzeige Hinweise:

a) Wenn der Druck im Messmodus über 299 mmHg gesteigert wird, spricht das Schnellablassventil an und öffnet den Druckkreis. Wenn der Druck im Prüfmodus über 320 mmHg gesteigert wird, blinkt die Messwertanzeige.

b) Für die Prüfung ist ein spezieller Prüfstecker zu verwenden. Der Prüfstecker ist kostenpflichtig beim Hersteller erhältlich.

Prüfanweisung für die messtechnische Kontrolle

(nur für geschultes Fachpersonal)

In den Druckkreis ist zusätzlich ein Pumpball einzufügen.

Prüfung

1.) Batterien entnehmen.
2.) START-Taste gedrückt halten und Batterien einsetzen.
3.) START-Taste loslassen. Das Gerät befindet sich jetzt im Prüfmodus; in den Feldern SYS und DIA wird der aktuelle Druck angezeigt.

4.) Prüfung auf Abweichung der Druckanzeige und Dichtheit des Druckkreises (Setzzeit der Manschette – mindestens 30 s – beachten) in der üblichen Weise durchführen.

5.) Gerät durch erneutes Drücken der START-Taste ausschalten.

Service und Wartung dürfen nicht durchgeführt werden, während das Gerät benutzt wird.

Table of contents

Product features 43

BOSCH + SOHN GmbH u. Co. KG

Serviceabteilung

Bahnhofstraße 64,

72417 Jungingen,

GERMANY

T: +49 (0) 7 4 7 7/9275-0

www.boso.de

boso medicusX 120 25 Gehanzins-erung Über Infractions Mode d'impel Nursatz-mlinungen Senszel-mlinungen

1 carnet de suivi

BOSCH + SOHN GmbH u. Co. KG

Serviceabteilung

Bahnhofstraße 64,

72417 Jungingen,

GERMANY

T: +49 (0) 7477 / 9275-0

www.boso.de

BOSCH + SOHN GmbH u. Co. KG

Serviceabteilung

Bahnhofstraße 64,

72417 Jungingen,

GERMANY

T: +49 (0) 74 77 / 92 75-0

www.boso.de

BOSCH + SOHN GmbH u. Co. KG

Serviceabteilung

Bahnhofstraße 64,

72417 Jungingen,

GERMANY

T: +49 (0) 7477 /9275-0

www.boso.de

BOSCH + SOHN GmbH u. Co. KG

Bahnhofstraße 64

72417 Jungingen

GERMANY

T + 49 (0) 74 77 92 75-0

F + 49 (0) 74 77 10 21

E [e-mail]

www.boso.de
