BEDIENUNGSANLEITUNG 81008 KORONA

Lesen Sie vor Inbetriebnahme des Gerätes die folgenden Sicherheitshinweise sowie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese Unterlagen auf. Bei Weitergabe des Gerätes an einen Dritten geben Sie auch diese Anleitung weiter.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur zur Verwendung im privaten Haushalt geeignet. Jede andere Verwendung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren für den Benutzer. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt!

Sicherheit:

Dieses Symbol warnt vor allgemeinen

Verletzungsgefahren / Beschädigungen am Gerät!

Dieses Symbol warnt vor Gefahren vor Stromschlag!

Hinweise und Informationen

Wichtige Sicherheitshinweise

Warnung! Zur Vermeidung von Verletzungen/ Beschädigungen des Gerätes, elektrischem Schock und Verbrennungen.

Vorsicht vor Verletzungen/Beschädigung des Gerätes

• Bei nicht bestimmungsgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für evtl. auftretende Schäden übernommen werden.
• Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.
• Prüfen Sie vor Inbetriebnahme, ob die Spannung Ihres Haushaltsstroms der Spannungsangabe auf dem Gerät entspricht, damit das Gerät bei Gebrauch nicht überhitzt und beschädigt wird.
• Während des Betriebes,

- Kontakt mit allen beweglichen Teilen vermeiden. Warten Sie bis diese zum Stillstand gekommen sind.

- keine Finger oder fremden Gegenstände in die Schutzabdeckung einführen.

• Verwenden Sie das Gerät nicht in der Nähe von Gardinen, Pflanzen, Fensterdekorationen oder anderen Gegenständen (inkl. Haare und Kleidung), die sich im Ventilator verfangen könnten.

• Platzieren oder verwenden Sie das Gerät niemals an Orten mit folgenden Gegebenheiten:

• Wärmequellen, z.B Heizung, offener Flamme, Öfen, oder ähnlichem

• Direkte Sonneneinstrahlung
• Extreme Staubbelastung
• Mechanische Vibrationen und Aufprälle
• Keine Belüftung
• Unebene Untergründe; anderenfalls könnte das Gerät während des Betriebs umkippen.

- Vorsicht! Achten Sie unbedingt darauf, dass Sie während und nach der Benutzung des Gerätes nicht mit den aufgeheizten Teilen in Berührung kommen.

Verbrennungsgefahr!

• Gerät immer auschalten und vom Stromkreis trennen bei

• Nichtbenutzung
• Ortswechsel

Vorsicht! Lebensgefahr durch Stromschlag!

• Gerät, Netzkabel und Netzstecker nicht in Wasser oder andere Flüssigkeiten tauchen.
• Gerät nicht in der Nähe eines Wasch- oder Spülbeckens benutzen.
• Gerät nicht mit feuchten Händen benutzen.
• Gerät nicht im Freien benutzen.

Elektrische Geräte sind kein Spielzeug!

• Das Gerät während des Gebrauchs nie unbeaufsichtigt lassen.
• Erlauben Sie Kindern ab 8 Jahren und älter sowie Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis nur dann eine unbeaufsichtigte Benutzung des Gerätes, wenn diese eine umfangreiche Unterweisung erhalten haben, die ihnen eine gefahrlose Benutzung des Gerätes erlaubt und diese die Gefahren bei unsachgemäßer Benutzung verstehen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen. Reinigung und Pflege des Gerätes darf nicht von Kindern unter 8 Jahren vorgenommen werden, es sei denn, diese sind älter als 8 Jahre und werden beaufsichtigt.

- Gerät und Netzkabel vor Kindern unter 8 Jahren unzugänglich aufbewahren.

- Ziehen Sie immer den Netzstecker, wenn das Gerät nicht in Betrieb ist, oder bevor es gereinigt wird.

- Netzkabel nur am Stecker aus der Steckdose ziehen.

- Gerät und Netzkabel dürfen nicht mit heißen Oberflächen in Berührung kommen, damit es nicht zu Beschädigungen am Gerät kommt.

- Das Netzkabel sollte nicht über die Tischkante/

Arbeitsfläche herunterhängen, um ein Herunterreißen des Gerätes zu verhindern. Es darf nicht an scharfen Gegenständen scheuern.

- Das Netzkabel nicht knicken oder um das Gerät wickeln.

Das Gerät nicht verwenden,

• wenn das Netzkabel beschädigt ist.
• bei Funktionsstörungen.
• wenn das Gerät durch einen Sturz oder eine andere Ursache möglicherweise Schaden genommen hat.

Schäden an der Netzanschlussleitung müssen durch eine autorisierte Fachwerkstatt überprüft bzw. repariert werden.

Nehmen Sie selbst niemals Veränderungen oder Reparaturen an dem Gerät vor.

• Verwenden Sie nur Original-Zubehörteile.
• Keinerlei Gegenstände in das Innere des Gehäuses einführen.
• Niemals selbst versuchen, das Gehäuse zu öffnen!
• Verwenden Sie dieses Gerät nicht zusammen mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.

Handhabung von Batterien

Warnung:

- Batterien unzugänglich für Kinder aufbewahren. Sie sind kein Spielzeug!

- Falls ein Kind eine Batterie verschlucken sollte, sofort ärztliche Hilfe in Anspruch nehmen!

- Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, in Feuer geworfen oder kurzgeschlossen werden. Es besteht Brand- bzw. Explosionsgefahr!

- Alle Batterien immer gleichzeitig auswechseln und immer den gleichen

- Batterietyp verwenden. Keine neuen und alten Batterien mischen!

- Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen und niemals im normalen Hausmüll.

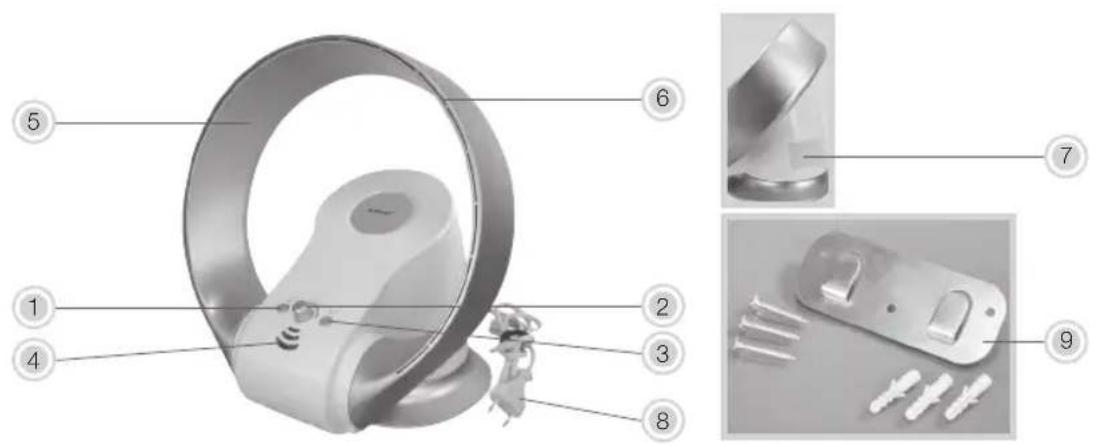

Produktbeschreibung

1. Ein- Ausschalter
2. Geschwindigkeitsstufenregler

Achtung: Der Geschwindigkeitsstufenregler ist stufenlos regelbar.

1. Oszillationsschalter (Schwenkfunktion 50° rechts und links)
2. Kontrollleuchte / Sensor der Fernbedienung
3. Luftdiffusor
4. Luftaustrittsöffnung
5. Lufteinlassöffnung (Rückseite)
6. Netzkabel mit -stecker
7. Wandhalterung (inkl. 3 x Schrauben + 3 Dübel)
8. Fernbedienung

2 3 2. Turbotaste

1. Oszillation (Schwenkfunktion 50° rechts und links)

1 —— Für maximale Luftzufuhr
3. Ein-/Ausschalter
5 4. Timer 6

- Einstellung: 1Std. oder 2 Std.

1. Sleep Modus

2. regulierter und angenehmer Luftstrom

3. Taste zum erhöhen der Geschwindigketi des Luftstroms

zum reduzieren der Geschwindigketi des Luftstroms

Vor Erstgebrauch der Fernbedienung muss die Schutzfolie der Knopfzelle entfernt werden.

Vor Erstgebrauch

• Entfernen Sie das Verpackungsmaterial.
- Überprüfen Sie das Gerät auf Vollständigkeit bzw. Unversehrtheit.
• Reinigen Sie das Gerät gemäß Reinigung und Pflege

Falls das Gerät Schäden aufweist, unter keinen Umständen benutzen. Kontaktieren Sie Ihren Händler oder Kundenservice.

Warnung: Plastiktüten können eine Gefahr darstellen, außerhalb der Reichweite von Kleinkindern und Babies aufbewahren.

Achten Sie darauf, dass Sie während und kurz nach der Benutzung des Gerätes, nicht mit den aufgeheizten Teilen in Berührung kommen. Es besteht Verbrennungsgefahr!

Wandmontage

Befestigen Sie die Halterung mit den mitgelieferten Dübeln und Schrauben an der Wand.

Hängen Sie das Gerät in die Ösen der Wandhalterung ein. Stellen Sie sicher, dass dieses korrekt befestigt ist.

HINWEIS: Das Gerät kann jederzeit von der Wandhalterung genommen werden, um es an einer anderen Stelle wieder zufzustellen.

Bedienung

Benutzen Sie das Gerät nur auf eine ebenen und stabilen Oberfläche oder wenn es sicher fand montiert wurde!

Das Gerät kann über die Funktionstasten am Gerät sowie über die Fernbedienung bedient werden.

Oszillation / Schwenkfunktion

Zum Einschalten der Schwenkfunktion kurz auf die Oszillation-Taste drücken, Zum Ausschlaten wiederum auf die Taste drücken, es ertönt ein Signalton.

Turbo Modus (nur über Fernbedienung)

Kurz auf die Turbo-Taste drücken und das Gerät arbeitet bei maximaler Luftgeschwindigkeit. Zum Verlassen dieses Windmodus auf die Taste + oder – drücken.

Ein / Aus schalten

Zum Ein-/Ausschalten jeweils kurz auf die Taste drücken.

TIMER (nur über Fernbedienung)

Zum Aktivieren des Timers, drücken Sie auf die Timer-Taste.

• 1 Stunde, einmal drücken, es ertönt ein Signalton.
• 2 Stunden zweimal hintereinander drücken, es ertönen zwei Signaltöne.

Zum Deaktieren der Timer Funktion etwas länger auf die Taste drücken, es erfolgt eine langer Signalton.

• ALLE anderen Funktionen bleiben von der Timer Funktion unbeeinflusst.
• Das Gerät schaltet sich automatisch nach der voreingestellten Zeit aus. Drücken Sie auf den Ein-/Ausschalter, um das Gerät wieder einzuschalten.
• Sobald das Gerät ausgeschaltet wird, ist die Timer Funktion deaktiviert.

Sleep Modus (nur über Fernbedienung)

Drücken Sie auf die Sleep-Taste und geniessen einen angenehmen Luftstrom.

Zum Ausschalten des Sleep Modus betätigen Sie die Taste + oder - .

Einstellen der Geschwindigkeitsstufen

• Drücken Sie auf den Ein-/Ausschalter, um das Gerät einzuschalten.
• Sobald das Gerät eingeschaltet ist, When the fan is on, it will operate according to the chosen speed.
• Drücken Sie auf die Taste + zu Erhöhen der Luftgeschwindigkeit und auf die Taste - zum Reduzieren der Luftgeschwindigkeit.
• Das Gerät verfügt über 7 Geschwindigkeitsstufen.
• Zum Ausschalten, auf den Ein-/Ausschalter drücken.

Nach der Benutzung Gerät ausschalten und vom Stromkreis trennen.

Neigungswinkel Ändern

Zum Ändern des Neigungswinkels halten Sie das Gerät mit einer Hand fest und richten den Luftstrom in die gewünschte Richtung aus.

Gleiche Vorgehensweise bei Wandmontur.

ACHTUNG: Falls Sie den Neigungswinkel zwischendurch verändern möchten, stellen Sie

sicher, dass das Gerät ausgeschaltet ist.

90°

Austauschen / Einsetzen der Batterie in der Fernbedieung

Benutzen Sie nur CR2025 Knopfzellen!

1. Drücken Sie zum Öffnen des Batteriefachs auf den den Sicherungsstift auf der Rückseite der Fernbedienung und ziehen das Batteriefach heraus.
2. Nehmen Sie die alte Knopfzelle heraus uns setzen eine neue CR2025 Knopfzelle ein. Das
3. Plus Zeichen auf der Knopfzelle zeigt nach oben.
4. Schieben Sie das Batteriefach wieder ordnungsgemäß in die Fernbedienung hinein.

Falls Sie die Fernbedienung für eine längere Zeit nicht nutzen, Batterie entfernen.

Reinigung und Pflege

Aus hygienischen Gründen, sollte das Gerät regelmäßig gereinigt werden.

Vor der Reinigung unbedingt den Netzstecker des Gerätes ziehen und komplett abkühlen

lassen.

Gerät und Netzkabel niemals in Wasser oder andere Flüssigkeiten eintauchen. Elektrischer Schock!

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch.
• Gerät niemals mit Flüssigkeit besprühen oder in Flüssigkeit eintauchen.

Nachdem Reinigen sicherstellen, dass alle Teile trocken sind.

Alkohol, Benzin, Scheuerpulver, Möbelpolituren oder raue Büsten dürfen NICHT für die Reinigung des Ventilators verwendet werden. Diese könnten die Oberfläche des Ventilators beschädigen oder zerstören.

Kinder sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen resp. reinigen.

Aufbewahrung

Bewahren Sie das Gerät, außer Reichweite von Kindern, an einem trockenen und sauberen Ort auf. Lagern Sie es in der Originalverpackung, um es vor Staub und Verschmutzungen zu schützen.

Entsorgungshinweis

Altgeräte, die mit dem abgebildeten Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Ihr Flügelloser Ventilator 81008 befindet sich in einer Verpackung. Verpackungen sind Wertstoffe und somit wiederverwendungsfähig oder können in den Rohstoffkreislauf zurückgeführt werden.

Entsorgungshinweis für Batterien

Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich ist, Batterien / Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handelten.

Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können. Batterien/Akkus nur im entladenen Zustand entsorgen bzw. zurückgeben.

Hinweis: Diese Zeichen finden Sie auf schadstoffartigen Batterien:

Pb=Batterie enthält Blei

Cd=Batterie enthält Cadmium

Hg=Batterie enthält Quecksilber

Technische Daten

Netzspannung: 220 - 240 V \~ 50 / 60 Hz

Nennleistung: 26 Watt

Schutzklasse: II

Technische Änderungen vorbehalten!

Bezeichnung Symbol Wert Einhiet
Maximaler Volumenstrom F 23,0 m3/min
Ventilator – Leistungsaufnahme P 26 W
Serviceverhältnis	SV	0,884	(m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,326	W
Ventilator - Schalleistungspegel	LWA	56,5 dB(A)
Maximale Luftgeschwindigkeit	C	2,7	meter/sec
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 (corr. 1992)

CE

HINWEIS: Aufgrund der kontinuierlichen Weiterentwicklung des Produkts können das Design und die technischen Daten von den Abbildungen und Angaben auf der Verpackung abweichen.

Garantie und Service:

Sie erhalten 2 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
  • für Verschleißteile (z.B. Batterien)
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren
  • bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der

KORONA electric GmbH, Sundern.

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.
