BEDIENUNGSANLEITUNG 81002 KORONA

Lesen Sie diese Bedienungsanleitung vor der Installation und/oder Verwendung des Geräts sorgfältig durch. Bewahren Sie die Bedienungsanleitung einschließlich Kaufbeleg und, sofern möglich, Karton mit innerer Verpackung auf. Wenn Sie das Gerät an Dritte weitergeben, überreichen Sie bitte auch diese Bedienungsanleitung.

ZWECKMÄSSIGER GEBRAUCH

Dieses Gerät ist nur für den privaten Heimgebrauch und nicht für gewerbliche oder industrielle Zwecke oder für den Einsatz im Freien vorgesehen. Andere, nicht empfohlene Verwendungsarten können Feuer, Stromschläge oder Verletzungen verursachen.

Sicherheit:

Dieses Symbol weist auf Verletzungsgefahren hin!

Dieses Symbol weist auf Stromschlaggefahren hin!

Dieses Symbol weist auf Tipps und Informationen hin.

WICHTIGE SICHERHEITSHINWEISE

Warnung! Zur Vermeidung von Geräteschäden/Verletzungen, Stromschlag und Feuern.

Gefahr von Verletzungen und Geräteschäden!

• Der Hersteller haftet nicht für Schäden aufgrund unsachgemäßer Nutzung.
• Inkorrekte oder unsachgemäße Nutzung können Schäden am Gerät oder Verletzungen verursachen.
• Vergewissern Sie sich vor dem Anschluss des Geräts an den Netzstrom, dass Ihre lokale Netzspannung mit den technischen Daten des Geräts übereinstimmt. Anderenfalls könnte das Gerät überhitzen oder beschädigt werden.
• Vermeiden Sie jeglichen Kontakt mit beweglichen Teilen. Warten Sie immer, bis bewegliche Teile zum Stillstand gekommen sind, bevor Sie diese anfassen.
• Stecken Sie keine Finger oder fremden Gegenstände in die Schutzgitter.
• Verwenden Sie das Gerät nicht ohne ordnungsgemäß installierte Schutzgitter oder falls die Schutzgitter beschädigt oder locker sind.
• Vergewissern Sie sich, dass das Gerät nicht in der Nähe von Vorhängen, Gardinen oder anderen Gegenständen (einschließlich Haaren und Kleidung) steht, die vom Ventilator angesaugt werden könnten.

• Platzieren oder verwenden Sie das Gerät niemals an Orten mit folgenden Gegebenheiten:

• Wärmequellen wie z.B. Heizungen, Heizkörper, Öfen oder andere wärmeerzeugende Geräte

• Direkte Sonneneinstrahlung
• Extreme Staubbelastung
• Mechanische Vibrationen und Aufprälle
• Keine Belüftung
• Unebene Untergründe, da das Gerät anderenfalls während des Betriebs umkippen könnte.

- Schalten Sie das Gerät immer AUS (0) und trennen Sie es vom Netzstrom, wenn das Gerät nicht in Betrieb ist und/oder an einen anderen Ort gestellt wird.

Vorsicht! Stromschlaggefahr!

• Tauchen Sie das Gerät, das Netzkabel oder den Netzstecker niemals in Wasser oder andere Flüssigkeiten.
- Verwenden Sie das Gerät nicht in der Nähe von Spülen oder Waschbecken.
• Verwenden Sie das Gerät nicht mit nassen Händen.
• Verwenden Sie das Gerät nicht im Freien.
- Stellen Sie das Gerät nicht in die Nähe eines geöffneten Fensters. Regenspritzer auf dem Gerät können Stromschläge verursachen.

Elektrische Geräte sind kein Spielzeug!

• Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
• Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen, sofern sie beaufsichtigt oder hinsichtlich der sicheren Verwendung des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungsarbeiten und Nutzerwartungen dürfen nur von Kindern über 8 Jahren und dann auch nur unter Aufsicht durchgeführt werden.

- Halten Sie das Gerät und dessen Kabel von Kindern unter 8 Jahren fern.

- Trennen Sie das Gerät immer während des Nichtgebrauchs und vor der Reinigung vom Netzstrom.

- Ziehen Sie immer am Stecker – niemals am Kabel.

- Halten Sie das Gerät und das Kabel von heißen Oberflächen fern, um Schäden am Gerät zu vermeiden.

- Verlegen Sie das Kabel nicht unter einem Teppich. Sorgen Sie dafür, dass während des Betriebs niemand

versehentlich am Kabel ziehen oder darüber stolpern kann.

• Lassen Sie das Kabel nicht über spitze Kanten hängen.
• Das Kabel darf nicht geknickt oder um das Gerät gewickelt werden.

Verwenden Sie das Gerät nicht,

• falls das Netzkabel beschädigt ist.
• falls Fehlfunktionen auftreten.
- falls das Gerät fallengelassen oder anderweitig beschädigt wurde.

Lassen Sie das Gerät überprüfen und ggf. von einem qualifizierten Wartungstechniker/Kundendienst reparieren. Versuchen Sie niemals, das Gerät eigenständig zu reparieren oder zu modifizieren.

• Verwenden Sie nur Zubehör, das für dieses Gerät empfohlen wurde.
• Versuchen Sie nicht, Gegenstände in das Gerät zu stecken.
• Versuchen Sie nicht, das Gehäuse eigenständig zu öffnen!
• Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernsteuerungssystem vorgesehen.

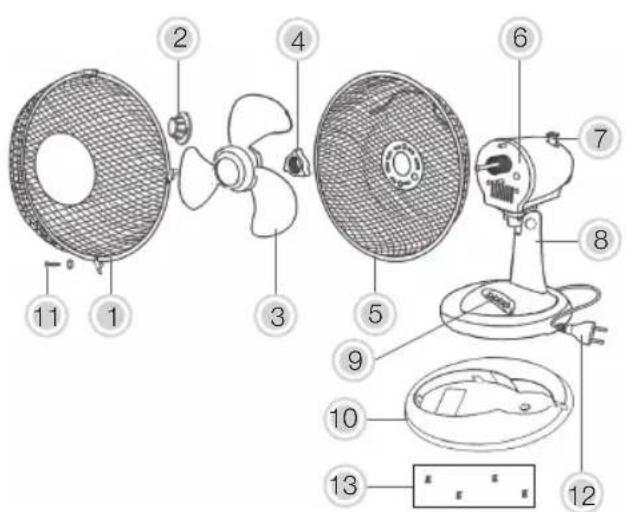

ÜBERSICHT DES PRODUKTS

1. Vorderes Schutzgitter (inkl. Zierplatte + 3 Schrauben)

2. Drehknopf Ventilatorflügel

3. Ventilatorflügel

4. Drehknopf hinteres Schutzgitter

5. Hinteres Schutzgitter

6. Motor

7. Oszillationstaste

8. Gerätekörper

9. Leistungstasten

-0 (Aus)

-1 (Niedrige Leistung)

-2 (Mittlere Leistung)

-3 (Hohe Leistung)

1. Sockel inkl. Schrauben

2. Sicherungsschraube

3. Netzkabel und Stecker

4. Gummifüße (x4)

VOR DEM ERSTMALIGEN GEBRAUCH

• Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob das Gerät vollständig ist und alle Zubehörteile enthalten sind.
• Wickeln Sie das Netzkabel vollständig ab.
• Reinigen Sie das Gerät gemäß den Anleitungen in Abschnitt Reinigung und Wartung.

Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler oder an den Kundendienst.

⚠️ Warning: Plastiktüten stellen für Kleinkinder und Babies eine besondere Gefahr dar und müssen daher ferngehalten werden, um Erstickung zu vermeiden.

INSTALLATION

Stellen Sie immer sicher, dass das Gerät ausgeschaltet und vom Netzstrom getrennt ist, bevor Sie mit der Installation beginnen.

1. Befestigen Sie den Sockel (10) mit den mitgelieferten Schrauben am Gerätekörper (8).
2. Drehen Sie den Drehknopf (2) des Ventilatorflügels im Uhrzeigersinn und nehmen Sie ihn von der Welle des Motors (6) ab.
3. Drehen Sie den Drehknopf (4) des hinteren Schutzgitters entgegen dem Uhrzeigersinn und nehmen Sie ihn von der Welle des Motors (6) ab.
4. Positionieren Sie das hintere Schutzgitter (5) mit dem Griff nach oben über der Welle am Motor (6). Stellen Sie sicher, dass die Stifte des Motors richtig in die Öffnungen des hinteren Schutzgitters (5) eingeführt werden.
5. Sichern Sie das hintere Schutzgitter (5), indem Sie den Drehknopf (4) wieder an der Welle des Motors (6) befestigen und ihn dann im Uhrzeigersinn festdrehen.
6. Schieben Sie den Ventilatorflügel (3) auf die Motorwelle und vergewissern Sie sich, dass er richtig sitzt.
7. Um den Ventilatorflügel (3) zu sichern, ziehen Sie den Drehknopf (2) entgegen dem Uhrzeigersinn fest.

8. Befestigen Sie die Zierplatte am vorderen Schutzgitter (1) und sichern Sie die Verbindung mit den mitgelieferten Schrauben.

9. Positionieren Sie das vordere Schutzgitter (1) am hinteren Schutzgitter (5). Die Clips an den Gittern müssen offen sein. Richten Sie den Clip an der Oberseite des vorderen Gitters (1) aus und klemmen Sie ihn dann am hinteren Gitter (5) fest. Sichern Sie das vordere und das hintere Schutzgitter mit der Sicherungsschraube und schließen Sie alle anderen Clips der Gitter.

Hinweis: Befestigen Sie immer die Sicherheitsschraube (11), um sicherzustellen, dass Schutzgitter richtig installiert ist!

1. Befestigen Sie die 4 Gummifüße am Sockel.

Vergewissern Sie sich vor der Inbetriebnahme, Einstellung des

Neigungswinkels und Änderung der Windrichtung (Oszillation), dass das Gerät richtig installiert und vom Netzstrom getrennt ist.

BETRIEB

1. Stellen Sie das Gerät auf einen ebenen, trockenen und stabilen Untergrund.
2. Vergewissern Sie sich, dass die Einstellung 0 (AUS) aktiviert ist, bevor Sie das Gerät an eine ordnungsgemäß installierte Steckdose anschließen.

Vergewissern Sie sich, dass Ihre Netzspannung vor Ort mit den technischen Daten des ts übereinstimmt. Anderenfalls könnte das Gerät überhitzen oder beschädigt werden.

1. Neigen Sie den Kopf des Geräts je nach Bedarf (siehe NEIGUNGSWINKEL EINSTELLEN).

2. Schalten Sie das Gerät ein, indem Sie mit dem Leistungsregler die gewünschte Leistung einstellen:

1=Niedrige Leistung

2=Mittlere Leistung

3=Hohe Leistung

1. Drehen Sie den Leistungsregler nach dem Gebrauch zurück zur Einstellung 0 (Aus) und ziehen Sie den Netzstecker.

NEIGUNGSWINKEL EINSTELLEN

Um den Neigungswinkel einzustellen, kippen Sie das Motorgehäuse nach oben oder unten, bis es einrastet.

OSZILLATION

Änderung der Windrichtung!

• Aktivieren Sie den Oszillationsmodus, indem Sie die Oszillationstaste nach unten drücken.
• Deaktivieren Sie den Oszillationsmodus, indem Sie die Oszillationstaste nach oben ziehen.

REINIGUNG UND WARTUNG

Schalten Sie das Gerät aus und trennen Sie den Netzstecker, bevor Sie das Gerät reinigen.

Tauchen Sie das Gerät nicht in Wasser. Warnung! Stromschlaggefahr!

• Reinigen Sie das Gerät mit einem weichen, feuchten Lappen.
• Besprühen Sie das Gerät nicht mit Flüssigkeiten und tauchen Sie es nicht in Wasser oder Flüssigkeiten ein.
• Für Reinigungszwecke dürfen das vordere und das hintere Gitter und der Ventilatorflügel entfernt werden.

Sorgen Sie nach der Reinigung dafür, dass alle Teile trocken sind und dass das vordere unter hintere Schutzgitter einschließlich Ventilatorflügel wieder ordnungsgemäß installiert werden.

Verwenden Sie niemals Alkohol, Benzin und/oder andere aggressive Reinigungsmittel/Gegenstände.

VORSICHT: Der Ventilatorflügel hat spitze Kanten. Handhaben Sie ihn vorsichtig.

LAGERUNG

Bewahren Sie das Gerät für Kinder unzugänglich und an einem sauberen, trockenen Ort auf. Verwenden Sie dafür am besten die Originalverpackung oder decken Sie das Gerät zum Schutz vor Staub ab.

Entsorgung

Elektrische Altgeräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht über den normalen Hausmüll entsorgt, sondern müssen getrennt gesammelt werden. Geben Sie das Gerät am Ende seiner Nutzungsdauer an speziellen Sammelstellen oder bei Ihrem Händler vor Ort ab.

Der Tischventilator 81002 ist mit einer Einzelhandelsverpackung verpackt. Solche Verpackungen sind recyclebar, d.h. sie sind wiederverwendbar bzw. wiederverwertbar.

TECHNISCHE DATEN

Spannung: 220 - 240 V \~ 50 Hz

Leistung: 40 W

Schutzklasse: II

Die technischen Daten unterliegen Änderungen

CE

Parameter Symbol Wert Einhiet
Max. Luftdurchfluss	F	29,65	m^3/min
Eingangsleistung	P	36,23	W
Servicewert	SV	0,82	(m^3/min)/W
Energieverbrauch Standby	PSB	0,00	W
Energieverbrauch Saison	Q	11,59	kWh/a
Schallleistungspegel	LWA	53,90	dB(A)
Max. Luftgeschwindigkeit	c	2,38	Meter/s
Bemessungsnorm für Servicewert	EN 50564:2011IEC 60879:1986 +cor1:1992EN 60704-2-7:1998

HINWEIS: Aufgrund der kontinuierlichen Weiterentwicklung des Produkts können das sign und die technischen Daten von den Abbildungen und Angaben auf der Verpackung leichen.

Garantie und Service:

Sie erhalten 2 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
  • für Verschleißteile (z.B. Batterien)
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren
  • bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der

KORONA electric GmbH, Sundern.

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.
