MANUALE UTENTE 81002 KORONA

Manuale delle Istruzioni

Ventilatore da Tavolo 40cm

Español

Manuale delle Istruzioni

Leggi attentamente queste istruzioni prima di assemblare e/o utilizzare l'apparecchio. Conserva queste istruzioni, la ricevuta e, se possibile, la scatola con l'interno imballaggio. Accertati di includere queste istruzioni per l'uso quando cedi l'apparecchio a terzi.

DESTINAZIONE D'USO

Questo apparecchio è destinato esclusivamente agli usi domestici e non commerciali, industriali o in ambienti esterni. Altri usi non raccomandati possono causare incendi, scosse elettriche o lesioni.

Sicurezza:

⚠️ Questo simbolo segnala il rischio di lesioni personali!

Questo simbolo segnala il rischio di scosse elettriche!

i Questo simbolo segnala suggerimenti e informazioni.

IMPORTANTI AVVERTENZE PER LA SICUREZZA

Avvertenza! Per evitare il rischio di lesioni, danni all'apparecchio, scosse elettriche e incendi.

Pericolo di lesioni e danni all'apparecchio!

• Il produttore non si assume alcuna responsabilità per eventuali danni causati da un uso errato dell'apparecchio.

• Un uso errato o improprio può danneggiare l'apparecchio e causare lesioni all'utente.

• Prima di collegare l'apparecchio alla rete elettrica, accertati che la tensione locale corrisponda a quella dell'apparecchio, o questo potrebbe surriscaldarsi e danneggiarsi.

• Evita il contatto con le parti in movimento. Attendi che le parti in movimento siano completamente ferme prima di toccarle.
• Non infilare le dita e inserire oggetti di alcun tipo nella grata.
• Non usare l'apparecchio senza che la grata sia correttamente montata o se è danneggiata o allentata.
• Accertati che il ventilatore non sia in funzione nei pressi di drappi, tende o altri oggetti (inclusi capelli e vestiti) che potrebbero essere risucchiati dal ventilatore.
• Non collocare o usare mai l'apparecchio in luoghi nei quali può essere esposta a:
• Fonti di calore quali termosifoni, stufe, radiatori o altri dispositivi che producono calore;
• Luce solare diretta;
• Polvere eccessiva;
• Vibrazioni meccaniche o urti;
• Scarsa ventilazione;
• Superfici irregolari, per evitare il rovesciamento del ventilatore durante l'uso.
• Spegni (0) sempre il ventilatore e staccane la spina quando non lo usi o prima di trasportarlo in altro luogo.

Attenzione! Rischio di scossa elettrica!

• Non immergere mai l'apparecchio, il cavo o la spina in acqua o altri liquidi.
• Non usare l'apparecchio nei pressi di vasche e lavandini.
• Non usare l'apparecchio con le mani bagnate.
  • Non usare l'apparecchio in ambienti esterni.

- Non usare l'apparecchio nei pressi di una finestra aperta. Il contatto con gocce di pioggia potrebbe causare scosse elettriche.

Gli elettrodomestici non sono giocattoli!

• Non lasciare mai l'apparecchio incustodito durante l'uso.
- Questo apparecchio non è adatto ad essere usato da bambini di età inferiore agli 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali, o prive della necessaria esperienza e perizia, a meno che non supervisionate e istruite sull'uso sicuro dell'apparecchio e sui rischi ad esso connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini a meno che non maggiori di 8 anni e supervisionati.
- Tieni l'apparecchio e il suo cavo fuori dalla portata dei bambini di età inferiore a 8 anni.
- Stacca sempre la spina dell'apparecchio quando non lo usi e prima di pulirlo.
• Tira sempre afferrando la spina e mai il cavo.
- Tieni l'apparecchio ed il cavo lontano da superfici calde, in modo che non si danneggi.
- Non far passare il cavo sotto i tappeti. Accertati che il cavo non sia causa d'inciampo e che non possa essere accidentalmente strattonato durante l'uso.
• Non far pendere il cavo da bordi spigolosi.
- Non piegare il cavo e non avvolgerlo attorno all'apparecchio.

Non usare l'apparecchio se...:

• ...il cavo è danneggiato.
• ...presenta guasti.
• ...è caduto o ha subito danni di alcun tipo.

Se necessario, consegna l'apparecchio a un riparatore

professionista o al servizio clienti. Non tentare mai di apportare modifiche o riparare l'apparecchio da solo.

• Utilizza solo accessori approvati per l'uso con questo apparecchio.
• Non tentare mai di inserire oggetti all'interno dell'apparecchio.
  • Non tentare mai di aprire l'apparecchio da solo!
• L'apparecchio non è progettato per essere utilizzato con un timer esterno od un telecomando separato.

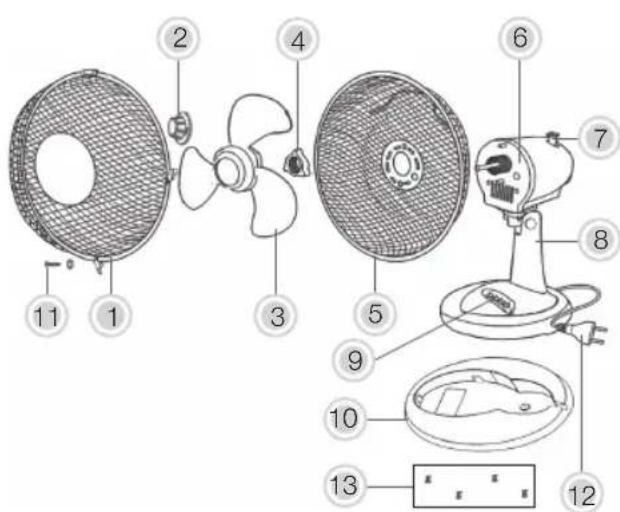

DESCRIZIONE DELLE PARTI

1. Grata Anteriore
   (piastra decorativa + 3 viti incluse)
2. Serraggio delle Pale del Ventilatore
3. Pala del Ventilatore
4. Serraggio della Grata Posteriore
5. Grata Posteriore
6. Unità Motore
7. Manopola di Controllo dell'Oscillazione
8. Corpo dell'Apparecchio

9. Tasti di Controllo della Velocità
   -0 (Spento)
   -1 (Velocità Bassa)
   -2 (Velocità Media)
   -3 (Velocità Alta)

10. Base del Ventilatore con Viti Incluse

11. Vite di Sicurezza

12. Cavo e Spina di Alimentazione

13. Piedini in Gomma (x4)

PRIMA DELL'USO INIZIALE

• Rimuovi tutto l'imballaggio e verificare che l'apparecchio sia completo e che tutti accessori siano presenti.
  • Srotola completamente il cavo di alimentazione.
• Pulisci l'apparecchio come descritto nella sezione Pulizia e Manutenzione.

Contatta il tuo rivenditore o il nostro servizio clienti nel caso di parti mancanti o neggiati.

Avvertenza: Le buste di plastica sono pericolose per i bambini, e vanno perciò tenute al ori della loro portata, per evitare il rischio di soffocamento.

MONTAGGIO

Accertati sempre che la ventola sia spenta e scollegata dall'alimentazione prima ziare l'assemblaggio.

1. Collega la base del ventilatore (10) al corpo dell'apparecchio (8) con le viti in dotazione.
2. Svita il dispositivo di fissaggio delle pale del ventilatore (2) dall'albero dell'unità motore (6) ruotandolo in senso orario.
3. Svita il dispositivo di fissaggio della grata posteriore (4) dall'albero dell'unità motore (6) ruotandolo in senso antiorario.
4. Posiziona la grata posteriore (5) sull'albero contro la parte anteriore dell'unità motore (6) con la maniglia verso l'alto. Accertati che i pioli di posizionamento dell'unità motore siano inseriti correttamente nei fori della grata posteriore (5).
5. Per fissare la grata posteriore (5), rimonta il dispositivo di fissaggio (4) all'albero dell'unità motore (6) e ruotalo in senso orario fino a serrarlo saldamente.
6. Spingi le pale del ventilatore (3) sull'albero del motore e accertati che siano posizionata correttamente.
7. Per fissare le pale del ventilatore (3), avvita il dispositivo di fissaggio delle pale (2) ruotandolo in senso antiorario fino a serrarlo saldamente.
8. Fissare la base decorativa sulla grata anteriore (1) e fissala con le viti in dotazione.
9. Posiziona la grata anteriore (1) contro la grata posteriore (5). Accertati che le chiusure della griglia siano aperte. Allinea le chiusure sulla parte superiore della grata anteriore (1)

e agganciale alla grata posteriore (5). Fissa le grata anteriore e posteriore con le viti di sicurezza e serra tutte le altre chiusure delle grate.

Nota: avvita sempre la vite di sicurezza (11) per accertarti che la grata sia montata correttamente!

1. Inserisci i quattro piedini in gomma nella base.

Accertati sempre che il ventilatore sia correttamente montato e scollegato prima di cambiare l'angolo di inclinazione e la direzione del getto d'aria (oscillazione).

FUNZIONAMENTO

1. Colloca il ventilatore su una superficie piana, asciutta e stabile.
2. Accertati che il ventilatore sia impostato su 0 (spento) prima di collegarlo a una presa di corrente correttamente installata.

Accertati che la tensione locale sia compatibile con quella descritta nelle specifiche tecniche dell'apparecchio, o l'apparecchio potrebbe surriscaldarsi e danneggiarsi.

1. Regola la testina del ventilatore all'inclinazione desiderata(vedi REGOLAZIONE DELL'INCLINAZIONE).
2. Attiva l'apparecchio ruotando il controllo della velocità sul valore desiderato:

1=Velocità Bassa

2=Velocità Media

3=Velocità Alta

1. Dopo l'uso, sposta il controllo della velocità su 0 (spento) e stacca la spina del ventilatore.

REGOLAZIONE DELL'INCLINAZIONE

Per regolare il ventilatore all'inclinazione desiderata, alza o abbassa l'alloggiamento del motore fino allo scatto.

OSCILLAZIONE

Cambiare la direzione del getto d'aria!

• Per accedere alla modalità di oscillazione, spingi la manopola di oscillazione verso il basso.
• Per uscire dalla modalità di oscillazione, solleva la manopola di oscillazione.

PULIZIA E MANUTENZIONE

Prima di procedere alla pulizia, spegni sempre l'apparecchio e staccane la spina.

Non immergere mai l'apparecchio nell'acqua. Pericolo! Scossa Elettrica!

• Pulisci l'apparecchio con un panno morbido inumidito.
• Non spruzzare mai l'apparecchio con liquidi e non immergerlo in acqua o altri liquidi.
• Per una pulizia ottimale, rimuovi le grate anteriore e posteriore e le pale del ventilatore.

Una volta terminata la pulizia, accertati che tutte le parti siano asciutte e che le grate anteriore e posteriore, incluse le pale del ventilatore, sia correttamente rimontate.

Non usare mai alcool, benzine e/o altri prodotti per la pulizia aggressivi o panni e spugne sivi.

ATTENZIONE: I bordi delle pale del ventilatore sono affilati. Maneggiare con cura.

STOCCAGGIO

Tieni l'apparecchio lontano dalla portata dei bambini e riponilo in un luogo pulito e asciutto, coprendolo per proteggerlo dalla polvere, meglio se nella sua scatola originale.

Smaltimento del Prodotto

I dispositivi elettrici di scarto contrassegnati da questo simbolo non vanno smaltiti insieme ai rifiuti domestici, ma raccolti separatamente. Pertanto, alla fine del suo ciclo di servizio, questo dispositivo va consegnato ad un punto di raccolta differenziata o al tuo rivenditore locale.

Il Ventilatore da Tavolo 81002 è confezionato in una scatola per la vendita al dettaglio. Queste scatole sono riciclabili, ovvero possono essere riusate.

DATI TECNICI

Voltaggio: 220 - 240 V \~ 50 Hz

Alimentazione: 40 W

Classe di protezione: II

I dati tecnici sono soggetti a modifiche.

CE

Descrizione Simbolo Valore Unità
Portata massima del ventilatore F 29,65 m^3/min
Potenza assorbita dal ventilatore P 36,23 W
Valore del servizio SV 0,82 (m3/min)/W
Consumo energetico in standby	PSB	0,00	W
Consumo di elettricità stagionale	Q 11,59 kWh/a
Pressione sonora del ventilatore	LWA	53,90 dB(A)
Massima velocità del getto d'aria	c 2,38	metri/sec
Standard di misurazione per valore di servizio	EN 50564:2011IEC 60879:1986 +cor1:1992EN 60704-2-7:1998

NOTA: per via dei continui miglioramenti apportati, il design e le specifiche del prodotto descritti in questo manuale potrebbero differire da quelli effettivi.

Garanzia:

Questo prodotto è garantito per un periodo di 2 anni contro difetti nei materiali e nella lavorazione.

Questa garanzia non è valida:

• se l'apparecchio non è stato utilizzato secondo le istruzioni;
  • per danni causati da usura (batterie, ecc.);
• per danni noti al cliente al momento dell'acquisto;
  • per danni causati dal proprietario.

Questa garanzia non pregiudica i diritti legali dell'utente, né alcun diritto legale garantito all'utente dalla vigente legislazione nazionale sull'acquisto di beni.

Al fine di inviare una richiesta di garanzia durante il periodo valido, il cliente dovrà produrre la prova della data di acquisto (ricevuta o fattura).

La richiesta di garanzia deve essere fatta valere inviandola a

KORONA electric GmbH, Sundern / Germania.

Hotline telefonica: [phone]

Mail: [e-mail]

web: www.korona-electric.de

entro 2 anni dalla data di acquisto. In caso di garanzia, il cliente ha il diritto di far riparare l'apparecchio presso la nostra azienda o presso un rivenditore autorizzato. Il cliente non detiene altri diritti relativi alla garanzia.
