NÁVOD K OBSLUZE 81002 KORONA

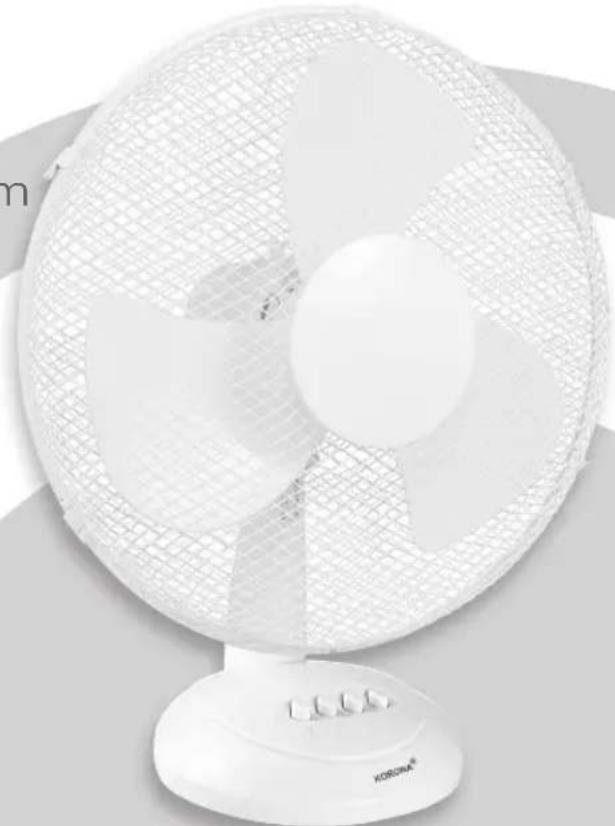

40cm Stolní ventilátor

81002

CE

Před montáží a/nebo provozem spotřebiče si pečlivě přečtěte tyto pokyny. Uschovejte tyto pokyny včetně účtenky a pokud možno i krabičky s interním balení. Při předávání zařízení třetí osobě nezapomeňte přiložit tento návod k použití.

ZAMÝŠLENÉ POUŽITÍ

Tento spotřebič je určen pouze pro použití v domácnosti a ne pro komerční, průmyslové nebo venkovní použití. Jiné ne doporučené použití může způsobit požár, úraz elektrickým proudem nebo zranění.

Bezpečnost:

Tento symbol označuje nebezpečí, která mohou způsobit zranění!

Tento symbol označuje nebezpečí úrazu elektrickým proudem!

i Tento symbol označuje tipy a informace.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Výstraha! Abyste předešli možnému zranění/poškození zařízení, úrazu elektrickým proudem a nebezpečí požáru.

Nebezpečí zranění a poškození spotřebiče!

- Výrobce neodpovídá za škody způsobené nesprávným použitím.

• Nesprávné použití může poškodit spotřebič a způsobit zranění uživatele.
• Před připojením tohoto spotřebiče k elektrické síti se ujistěte, že vaše místní napětí odpovídá technickým údajům o spotřebiči. Jinak se může přístroj přehřát a poškodit.
• Vyvarujte se kontaktu se všemi pohyblivými částmi. Než se jich dotknete, vždy počkejte, až se všechny pohyblivé části zastaví.
• Nevkládejte prsty a nedovolte vniknout cizí předměty na mřížku.
• Nepoužívejte ventilátor bez řádně nainstalovaných mřížek, nebo pokud je mřížka poškozena, či uvolněna.
• Ujistěte se, že ventilátor není umístěn v blízkosti závěsů, záclon nebo jiných předměty, které mohou být vtaženy (včetně vlasů a oblečení) do ventilátoru.

• Nikdy neumistujte nebo nepoužívejte jednotku tam, kde by mohla být vystavena:

• Zdroji tepla, jako jsou radiátory, tepelné registry, kamna nebo jiné výrobky, které produkují teplo

• Přímé sluneční světlo
• Nadměrný prach
• Mechanické vibrace nebo rázy
• Nedostatek ventilace
• Nerovnoměrné povrchy, aby se během používání zabránilo naklopení ventilátoru

- Pokud se výrobek nepoužívá, vždy VYPNĚTE (0 - OFF) a odpojte ventilátor, taktéž při přesunu z jednoho místa na druhé.

Upozornění! Nebezpečí úrazu elektrickým proudem!

- Nikdy nedávejte spotřebič, kabel, nebo zástrčku do vody, nebo jiné kapaliny.

• Nepoužívejte spotřebič v blízkosti dřezu, nebo umyvadla.
• Nepoužívejte spotřebič mokrýma rukama.
• Nepoužívejte spotřebič venku.
• Neumistújte spotřebič do blízkosti otevřeného okna. Stríkání deště na ventilátor může způsobit nebezpečí úrazu elektrickým proudem.

Elektrické zařízení není hračka!

• Během používání nikdy nenechávejte spotřebič bez dozoru.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jim byl poskytnut dohled nebo poučení o používání spotřebiče bezpečným způsobem a porozuměly jim související rizika. Děti se se zařízením nesmí hrát. Čištění a údržbu uživatelů nesmí provádět děti, pokud nejsou starší než 8 let a nejsou pod dozorem.

- Udržujte spotřebič a jeho kabel mimo dosah dětí mladších 8 let.

- Vždy spotřebič odpojte, pokud se nepoužívá, a před čištěním.

• Vždy vytáhněte zástrčku - ne kabel.

- Udržujte spotřebič a kabel v dostatečné vzdálenosti od horkých povrchů, aby nedošlo k poškození spotřebiče.

- Nepoužívejte kabel pod kobercem. Dbejte na to, aby se kabel při používání nechtěně netáhl, nebo aby o něj někdo nezakopl.

• Nenechávejte kabel viset přes ostré hrany.

- Kabel neohýbejte, ani jej nenavíjejte kolem spotřebiče.

Nepoužívejte spotřebič,

• pokud je kabel poškozen.
  • v případě poruchy.
• pokud prístroj spadl nebo je jinak poškozen.

Nechte jej zkontrolovat a v případě potřeby opravit kvalifikovanou osobou/zákaznickým servisem. Nikdy se nepokoušejte sami provádět žádné úpravy nebo opravy spotřebiče.

• Používejte pouze příslušenství určené k použití s tímto zařízením.
• Nikdy se nepokoušejte vnést do zařízení žádné předměty.
• Nikdy se sami nepokoušejte otevřít kryt!
• Zařízení není určeno k provozu pomocí externího časovače nebo samostatného systému dálkového ovládání.

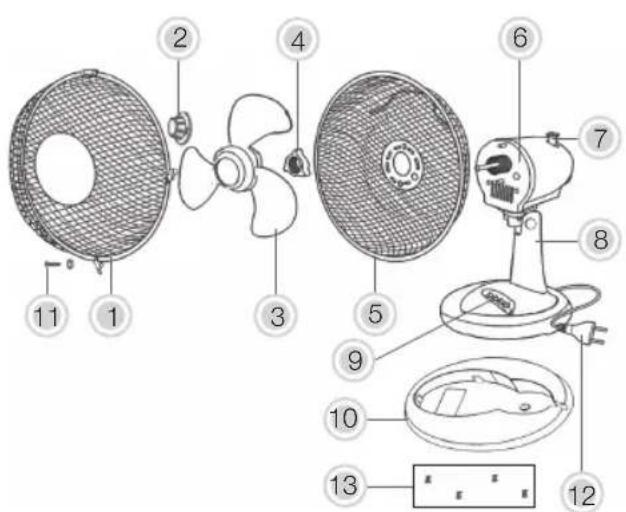

1. Přední mřížka (včetně ozdobné desky + 3 šrouby)
2. Sponka lopatky ventilátoru
3. Lopatka ventilátoru
4. Vytáhněte sponku mřížky
5. Přední mřížka
6. Motorová jednotka
7. Ovládací knoflik oscilace
8. Tělo spotřebiče
9. Tlačítka pro ovládání rychlosti
10. 0 (vypnuto)
11. 1 (nízká rychlost)
12. 2 (střední rychlost)

13. 3 (vysoká rychlost)

14. Základna ventilátoru vč. šroubů

15. Bezpečnostní šroub

16. Napájecí kabel a zástrčka

17. Gumové nohy (x4)

PŘED PRVNÍM POUŽITÍM

• Odstraňte veškerý obalový materiál a zkontrolujte, zda spotřebič je kompletní a příslušenství je součástí dodávky.
  • Napájecí kabel zcela odmotejte.
  • Vyčistěte spotřebič podle popisu v části Čištění a péče.

Pokud jsou některé položky poškozené, nebo chybí, kontaktujte svého prodejce, zákaznický servis.

Varování: Plastové sáčky představují nebezpečí pro batolata a kojence, proto je udržujte dosah, aby nedošlo k udušení.

MONTÁŽ

Před zahájením montáže se vždy ujistěte, že je ventilátor odpojen od napájení a ut.

1. Připevněte základnu ventilátoru (10) k tělesu přístroje (8) pomocí dodaných šroubů.
2. Odšroubujte upevnění lopatky ventilátoru (2) z hřídele motorové jednotky (6) otáčením ve směru hodinových ručiček.
3. Zašroubujte zadní upevňovací mřížku (4) z hřídele motorové jednotky (6) otáčením proti směru hodinových ručiček.
4. Umístěte zadní mřížku (5) přes hřídel proti přední části motorové jednotky (6) s držadlem nahoře. Zajistěte, aby vodicí kolíky na motorové jednotce byly správně zasunuty do otvorů zadní mřížky (5).
5. Chcete-li upevnit zadní mřížku (5), znovu připevněte upevnovací prvek (4) k hřídeli motorové jednotky (6) a otáčejte jej ve směru hodinových ručiček, dokud nebude pevně utažen.
6. Nasad'te list ventilátoru (3) na hřídel motoru a ujistěte se, že je správně umístěn.
7. Chcete-li zajistit lopatku ventilátoru (3), přišroubujte svorku lopatky (2) otáčením proti směru hodinových ručiček, dokud nebude pevně utažen.
8. Připojte ozdobnou desku na přední mřížku (1) a zajistěte ji přiloženými šrouby.
9. Umístěte přední mřížku (1) na zadní mřížku (5). Ujistěte se, že jsou svorky mřížky otevřené. Zarovnejte svorku na horní straně předního grilu (1) a připevněte ji k zadní mřížce (5). Zajistěte přední a zadní mřížky pomocí bezpečnostního šroubu a zavřete všechny ostatní svorky mřížek.

Poznámka: Vždy upevněte bezpečnostní šroub (11), abyste se ujistili, že je mřížka ně smontována!

Před zahájením provozu se vždy ujistěte, že je ventilátor řádně smontován ze sítě, změnou úhlu náklonu a změnou směru proudu vzduchu (oscilace).

PROVOZ

1. Postavte ventilátor na rovný, suchý a stabilní povrch.
2. Před zapojením do elektrické zásuvky se ujistěte, že je ventilátor v poloze VYPNUTO 0 (OFF).

Ujistěte se, že vaše místní napětí odpovídá technickým údajům spotřebiče. Jinak se přístroj přehřát a poškodit.

1. Nastavte hlavu ventilátoru na požadovaný úhel náklonu (viz NASTAVENÍ ÚHLU NÁKLESU)

2. Zapněte spotřebič otočením knoflíku pro ovládání rychlosti do požadovaného nastavení rychlosti:

1 = nízká rychlost
2 = střední rychlost
3 = vysoká rychlost

1. Po použití otočte ovládací knoflík rychlosti na 0 (vypnuto) a odpojte spotřebič

NASTAVTE ÚHEL SKLONU

Chcete-li nastavit požadovaný úhel ventilátoru, sklopte kryt motoru nahoru nebo dolů, dokud nezaklapne na místo.

OSCILACE

Změna směru proudu vzduchu

• Chcete-li spustit režim oscilace, stiskněte kolečko oscilace dolů
• Chcete-li režim oscilace zastavit, vytáhněte kolečko oscilace nahoru

ČIŠTĚNÍ A PÉČE

Před čištěním, spotřebič vždy vypněte a odpojte od sítě. Nikdy neponořujte spotřebič do vody. Nebezpečí! Elektrický šok!

• Vyčistěte spotřebič měkkým navlhčeným hadříkem.
• Nikdy nestříkejte spotřebič kapalinami, ani ho neponořujte do vody, nebo jiné kapaliny.
• Pro účely čištění je možné vyjmout přední a zadní mřížku, jakož i lopatku ventilátoru.
  Po dokončení procesu čištění se ujistěte, že všechny části jsou suché a že přední/zadní mřížka vč. lopatka ventilátoru je správně sestavena.

Nikdy nepoužívejte alkohol, benzín nebo jiné agresivní čisticí prostředky/tvrdé předměty.

UPOZORNĚNÍ: Lopatka ventilátoru může mít ostré hrany. Zacházejte s mimořádnou rností.

SKLADOVÁNÍ

Spotřebič uchovávejte mimo dosah dětí a skladujte jej na čistém a suchém místě, nejlépe v původní krabici nebo jej zakryjte, aby byl chráněn před prachem.

Pokyny k likvidaci

Elektrická zařízení označená tímto symbolem nesmí být likvidována s domovním odpadem, ale musí být sbírána odděleně. Proto je prosím vraťte na konci jejich životního cyklu na speciální sběrná místa k likvidaci, nebo místnímu prodejci.

Váš stolní ventilátor 81002 je zabalen v maloobchodní krabici. Takové krabice jsou recyklovatelné odpady, tj. jsou opakovaně použitelné nebo recyklovatelné.

TECHNICKÁ DATA

Napětí: 220 - 240 V \~ 50 Hz

Výkon: 40 W

Třída ochrany: II

Technické údaje se mohou změnit

Popis Symbol Hodnota Jednotka
Maximální průtok ventilátoru F 29.65 m3/min
Příkon ventilátoru	P	36.23 W
Servisní hodnota	SV	0.82	(m3/min)/W
Spotřeba energie v pohotovostním režimu	PSB	0.00	W
Sezónní spotřeba elektriny	Q	11.59 kWh/a
Hladina akustického výkonu ventilátoru L	WA	53.90 dB(A)
Maximální rychlost vzduchu	c 2.38	m/s
Měřicí standard pro servisní hodnotu	EN 50564:2011IEC 60879:1986 +cor1:1992EN 60704-2-7:1998

POZNÁMKA: V důsledku neustálého zlepšování se konstrukce a specifikace produktu ř mohou mírně lišit od jednotky zobrazené na obalu.

Záruka:

Tento produkt je po dobu 2 let v záruce na vady materiálu a zpracování.

Tato záruka nemůže být uplatněna:

• pokud nebyl spotřebič používán podle pokynů
• za škody způsobené opotřebením (baterie atd.)
• za škody známé zákazníkem v době nákupu
• za škody způsobené majitelem

Tato záruka nemá vliv na vaše zákonné parvo, ani na žádné zákonné právo, které můžete mít jako zákazník podle platných vnitrostátních právních předpisů upravujících nákup zboží.

Aby mohl zákazník během záruční doby uplatnit své právo v záručním případě, musí zákazník předložit doklad o datu nákupu (fakturu/stvrzenku).

Záruka musí být uplatněna za

KORONA electric GmbH, Sundern / Německo.

Telefonní horká linka: [phone]

Mail: [e-mail]

web: www.korona-electric.de

do 2 let od data nákupu. V případě záruky má zákazník právo na opravu spotřebiče u nás nebo v autorizovaném obchodě. Další práva (z důvodu záruky) nejsou zákazníkovi udělena.
