NÁVOD K OBSLUZE 81503 KORONA

Sloupový ventilátor 4 v 1

81503

CE

Před montáží a/nebo provozem spotřebiče si pečlivě přečtěte tyto pokyny. Uschovejte tyto pokyny včetně záruky, účtenky a pokud možno i krabičky s interním balení. Při předávání zařízení třetí osobě nezapomeňte přiložit tento návod k použití.

Zamýšlené použití

Tento spotřebič je určen pouze pro použití v domácnosti a ne pro komerční, průmyslové nebo venkovní použití. Jiné nedoporučené použití může způsobit požár, úraz elektrickým proudem nebo zranění.

Bezpečnost:

Tento symbol označuje nebezpečí, která mohou způsobit zranění!

Tento symbol označuje nebezpečí úrazu elektrickým proudem!

Tento symbol označuje tipy a informace.

Důležité bezpečnostní pokyny

Výstraha! Abyste předešli možnému zranění/poškození zařízení, úrazu elektrickým proudem a nebezpečí požáru.

Nebezpečí zranění a poškození spotřebiče!

• Výrobce neodpovídá za škody způsobené nesprávným použitím.
• Nesprávné použití může poškodit spotřebič a způsobit zranění uživatele.
• Před připojením tohoto spotřebiče k elektrické síti se ujistěte, že vaše místní napětí odpovídá technickým údajům o spotřebiči. Jinak se může přístroj přehřát a poškodit.
• Vyvarujte se kontaktu se všemi pohyblivými částmi. Než se jich dotknete, vždy počkejte, až se všechny pohyblivé části zastaví.
• Nezasunujte prsty a nedovolte, aby se do grilu/výstupu vzduchu dostaly cizí předměty.
• Ujistěte se, že ventilátor není umístěn v blízkosti závěsů, záclon nebo jiných předmětů, které by do ventilátoru mohly být vtaženy (včetně vlasů a oděvů).
• Ujistěte se, že je ventilátor umístěn na rovném povrchu, protože voda může vytékat z vodní nádrže.
• Nikdy neumistujte nebo nepoužívejte jednotku tam, kde by mohla být vystavena:

- Zdroji tepla, jako jsou radiátory, tepelné registry,kamna nebo jiné výrobky, které produkují teplo

• Přímé sluneční světlo
• Nadměrný prach
• Mechanické vibrace nebo rázy
• Nedostatek ventilace
• Nerovnoměrné povrchy, aby se během používání zabránilo naklopení ventilátoru

- Pokud se výrobek nepoužívá, vždy VYPNĚTE a odpojte ventilátor, taktéž při přesunu z jednoho místa na druhé.

Upozornění! Nebezpečí úrazu elektrickým proudem!

• Nikdy nedávejte spotřebič, kabel, nebo zástrčku do vody, nebo jiné kapaliny.
• Nepoužívejte spotřebič v blízkosti dřezu, nebo umyvadla.
  • Nepoužívejte spotřebič mokrýma rukama.
  • Nepoužívejte spotřebič venku.

Elektrické zařízení není hračka!

• Během používání nikdy nenechávejte spotřebič bez dozoru.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jim byl poskytnut dohled nebo poučení o používání spotřebiče bezpečným způsobem a porozuměly jim související rizika. Děti se se zařízením nesmí hrát. Čištění a údržbu uživatelů nesmí provádět děti, pokud nejsou starší než 8 let a neisou pod dozorem.
• Udržujte spotřebič a jeho kabel mimo dosah dětí mladších 8 let.
• Vždy spotřebič odpojte, pokud se nepoužívá, a před čištěním.
  • Vždy vvtáhněte zástrčku - ne kabel.
• Udržujte spotřebič a kabel v dostatečné vzdálenosti od horkých povrchů, aby nedošlo k poškození spotřebiče.
• Nepoužívejte kabel pod kobercem. Dbejte na to, aby se kabel při používání nechtěně netáhl, nebo aby o něj někdo nezakopl.
  • Nenechávejte kabel viset přes ostré hrany.
  • Kabel neohýbejte, ani jej nenavíjejte kolem spotřebiče.

Nepoužívejte spotřebič,

• pokud je kabel poškozen.
  • v případě poruchy.
• pokud přístroj spadl nebo je jinak poškozen.

Nechte jej zkontrolovat a v případě potřeby opravit kvalifikovanou osobou/zákaznickým servisem. Nikdy se nepokoušejte sami provádět žádné úpravy nebo opravy spotřebiče.

• Používejte pouze příslušenství určené k použití s tímto zařízením.
• Nikdy se nepokoušejte vnést do zařízení žádné předměty.
• Nikdy se sami nepokoušejte otevřít kryt!
• Zařízení není určeno k provozu pomocí externího časovače nebo samostatného systému dálkového ovládání.

Pokyny pro zacházení s bateriemi

Varování:

• Polykání baterií může být extrémně nebezpečné. Baterie uchovávejte mimo dosah malých dětí. Pokud dítě spolkne baterii, okamžitě vyhledejte lékařskou pomoc.
• Baterie se nesmí dobíjet, rozebírat, házet do otevřeného ohně, nebo zkratovat. Hrozí nebezpečí požáru/výbuchu!
• Vždy vyměňujte všechny baterie současně a vždy používejte stejný typ baterií.
• Baterie mohou obsahovat toxiny, které jsou škodlivé pro vaše zdraví a životní prostředí.
• Baterie vždy likvidujte v souladu s platnými právními předpisy. Nevhazujte baterie do běžného domovního odpadu.

Balení obsahuje

1 sloupový ventilátor

1 dálkové ovládání

4 ledové balíčky

1 návod k použití

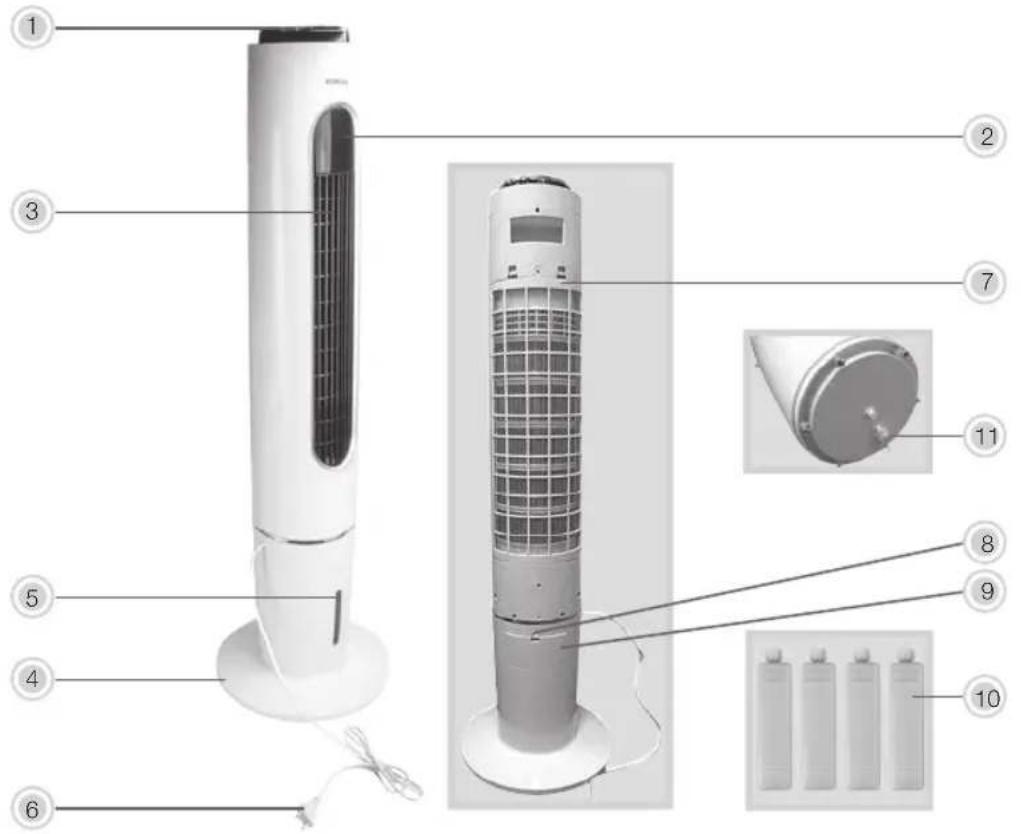

Popis součástí

1. Ovládací panel
2. LED monitor
3. Výstup vzduchu
4. Základna (2 části)
5. Indikátor hladiny vody
6. Napájecí kabel a zástrčka
7. Filtrační mřížka
8. Západka vodní nádrže
9. Odnímatelný kryt vodní nádrže
10. Ledový balíček (4x)
11. Odvod vody
12. Dálkové ovládání

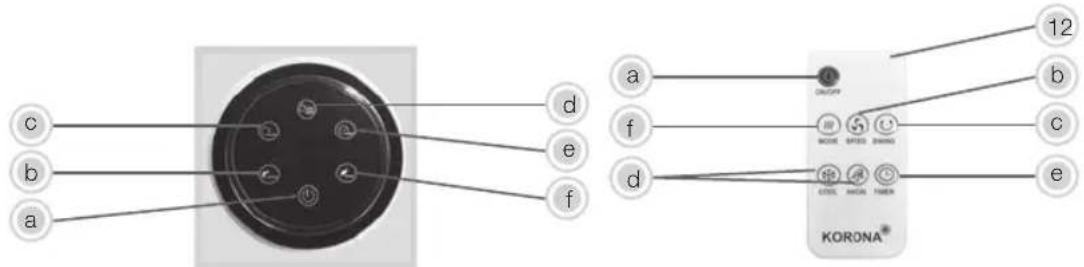

Nastavení ovládacího panelu / dálkového ovládání

c b a d e f a f d 12 b c e KORONA®

a. Tlačítko zapnutí/vypnutí

- Zapíná / vypíná ventilátor

- Umožňuje 3 různé volby úrovně rychlosti.

Nízká - střední - vysoká

c. Tlačítko otáčení

- Zapíná / vypíná oscilaci

d. Tlačitko Chlazení/Aniont

Ovládací panel

• Jedním stisknutím spustíte funkci chlazení, je třeba přidat ledové balíčky
• Dvojitým stisknutím spustíte funkci aniontů (funkce čištění vzduchu)
• Stiskněte třikrát, aktivuje se funkce chlazení a aniontů
• Stiskněte čtyřikrát, funkce se vypne.

Dálkové ovládání

- Chlazení a funkce aniont (čištění vzduchu) jsou dvě samostatné funkční klávesy.

Po každém stisknutí se na displeji zobrazí příslušný symbol.

Varování: Před stisknutím tlačítka cool/anion (chlazení/čištění vzduchu) se vždy ujistěte, že je v na vodu dostatek vody. Neaktivujte tuto funkci s prázdnou nádržkou. Mohlo by dojít k poškození će.

e. Tlačítko časovače

- Umožňuje automatické vypnutí. Čas se zvyšuje o jednu hodinu každým stisknutím tlačítka, až na max. 12 hodin.

f. Tlačítko módu

- Umožnuje až 3 režimy větru.

Normální: Ventilátor běží podle nastaveného počtu otáček (Nízké - střední - vysoké)

Přirozené: Ventilátor běží podle předem stanoveného programu, který se liší podle zvolené rychlosti. Toto nastavení vám umožní vychutnat si přijemný a přirozený vánek.

Spánek: Ventilátor běží podle předem stanoveného programu; ventilátor se postupně zpomalí a zůstane na nízké úrovni. Doporučujeme zvolit nastavení nízké rychlosti.

Před prvním použitím dálkového ovladače odstraňte ochrannou fólii z knoflíkové buňky.

Před prvním použitím

• Odstraňte veškerý obalový materiál a zkontrolujte, zda spotřebič je kompletní a příslušenství je součá dodávky.
  • Napájecí kabel zcela odmotejte.
  • Vyčistěte spotřebič podle popisu v části Čištění a péče.

Pokud jsou některé položky poškozené, nebo chybí, kontaktujte svého prodejce, nebo ký servis.

Varování: Plastové sáčky představují nebezpečí pro batolata a kojence, proto je udržujte mimo by nedošlo k udušení.

Montáž

1. Otočte obě části základny vzhůru nohama a připevněte část 1 k části 2 zarovnáním otvorů na sloupky. Ujistěte se, že jsou obě základní části bezpečně připevněny.

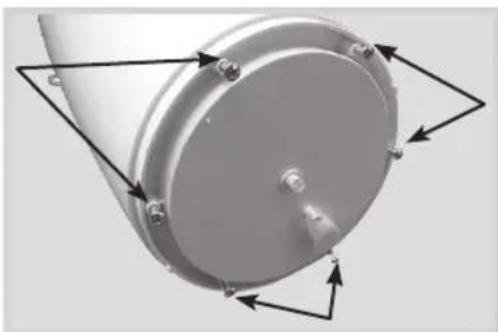

1. Odstraňte šrouby ze základny produktu.

1. Zarovnejte základnu a vložte tělo ventilátoru do otvoru v horní části základny.

1. Pro úplné zajištění těla ventilátoru k základně vložte šrouby do otvorů v základně a utáhněte je.

Naplnění vodní nádrže vodou

Při plnění nádrže na vodu se vždy ujistěte, že zařízení není připojeno k elektrické síti.

Ujistěte se, že spotřebič stojí rovně a je umístěn na rovném a stabilním povrchu.

- Otevřete kryt nádržky na vodu.

- Přidejte vodu.

- Zavřete kryt nádržky na vodu.

- Vždy se ujistěte, že dodržujete Min. a Max. hladinu vody.

Doporučujeme prīdat pouze 3 l Max.

MAX MIN

Naplňujte vodu pouze do nádržky na vodu. Vodní nádržku neplňte žádnými chemikáliemi, ni kapalinami!

Vždy se ujistěte, že při použití funkce chlazení/aniontu a zvlhčování by hladina vody nikdy překročit úroveň Max, ani být pod úroveň MIN.

Vypouštění vody

Vždy používejte vypouštěcí otvor ve spodní části ventilátoru.

Při vypouštění vody ventilátor nepřeklánějte, abyste zabránili úniku vody ze vstupu do vodní nádrže.

Používání ledových balíčků

Pokud chcete zvýšit chladicí účinek ventilátoru, použijte ledové balíčky.

• Zcela sejměte kryt vodní nádrže a vložte ledové balíčky do vodní nádrže. Ujistěte se, že je přidána voda, dosahující max. úroveň.
• Nasad'te zpět kryt nádržky na vodu a zavřete jej.

Doporučujeme používat pouze dva ledové balíčky najednou.

Před použitím je třeba ledové balíčky naplnit vodou a vložit do mrazáku, dokud voda e. Do ledových balíčků nikdy neplňte žádné jiné tekutiny nebo chemikálie.

Provoz

Ventilátor lze použít jako ventilátor, zvlhčovač, chladič vzduchu a čističku vzduchu pomocí funkce aniontů.

Před zahájením procesu montáže se vždy ujistěte, že je ventilátor odpojen od zdroje a je vypnutý.

Před uvedením do provozu se ujistěte, že je ventilátor řádně sestaven.

Spotřebič lze ovládat pomocí ovládacího panelu i dálkovým ovládáním.

1. Umístěte ventilátor na rovný, suchý a stabilní povrch a zapojte jej do pořádné (stabilní) zásuvky.

Ujistěte se, že vaše místní napětí odpovídá technickým údajům spotřebiče. Jinak se může přístroj poškodit.

Dodržujte bezpečnou vzdálenost od stěn a jiných předmětů.

Při prvním zapnutí bude spotřebič pracovat v nízkých otáčkách v normálním režimu a LED displej razovat aktuální pokojovou teplotu.

1. Vyberte požadované nastavení stisknutím příslušných tlačítek a dokud se na displeji neobjeví příslušný symbol.

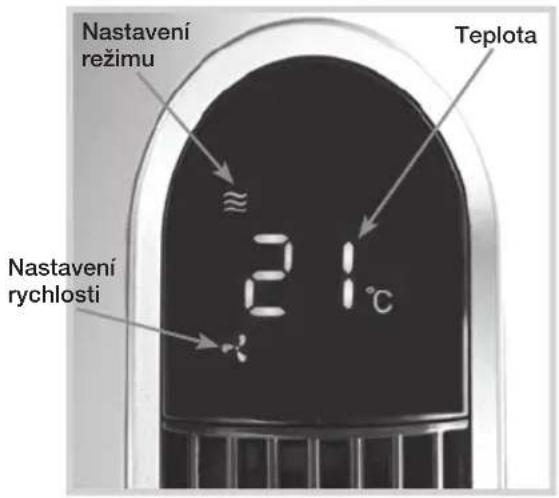

Příklad: Teplota, režim, zobrazení rychlosti

Nastavení režimu Teplota ≈ 2°C Nastavení rychlosti

1. Po použití spotřebič vypněte a odpojte ze zásuvky.

Během používání nikdy nenechávejte spotřebič bez dozoru.

Pokud nebudete dálkový ovladač delší dobu používat, vždy z něj vyjměte baterie.

Výměna baterie v dálkovém ovládání

Používejte pouze lithiový knoflíkový článek 3V CR2025!

1. Chcete-li otevřit prostor pro baterie, zatlačte na zámek prostoru pro baterie a vytáhněte držák baterie.
2. Vložte novou baterii CR2025 se znaménkem + nahoře.
3. Znovu vložte držák baterie do dálkového ovladače. Ujisti se že je držák baterie správně zasunut do dálkového ovladače.

Čištění a Péče

Před čištěnírn, spotřebič vždy vypněte a odpojte od sítě.

Nikdy neponořujte spotřebič do vody. Nebezpečí! Elektrický šok!

• Vyčistěte spotřebič měkkým navlhčeným hadříkem.
• Nikdy nestříkejte na přístroj tekutinami, ani jej neponořujte do vody nebo jiných tekutin.
• Pro účely čištění lze mřížku filtru vyjmout

Po dokončení procesu čištění a před opětovnou montáží mřížky filtru se ujistěte, že jsou všechny části suché.

Nikdy nepoužívejte alkohol, benzín nebo jiné agresivní čisticí prostředky/tvrdé předměty.

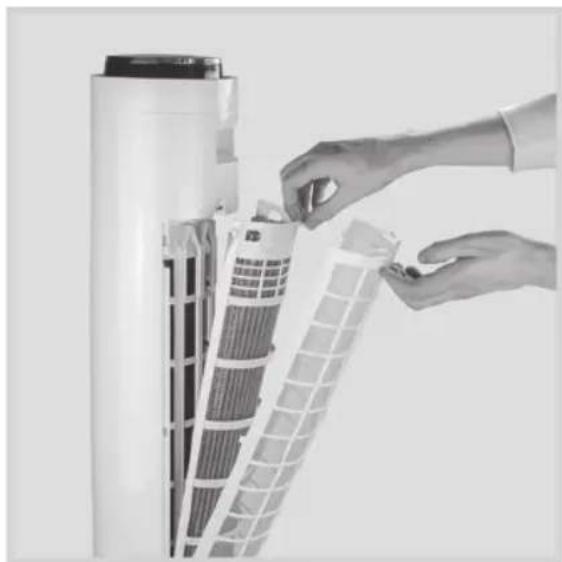

Vyjmutí filtrační mřížky při čištění

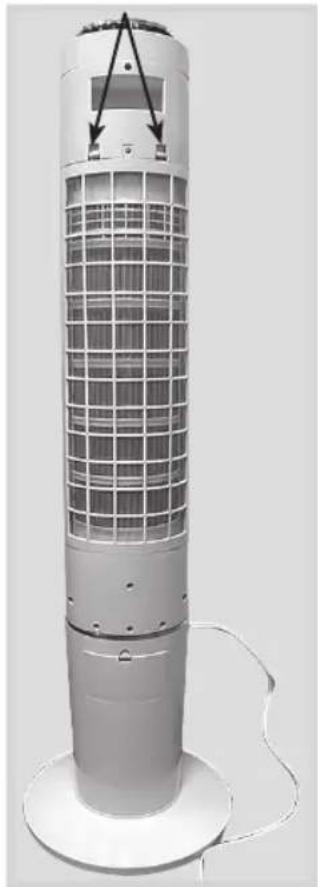

- Odšroubujte šrouby a zatlačte na dvě západky, abyste odstranili vnější mřížku.

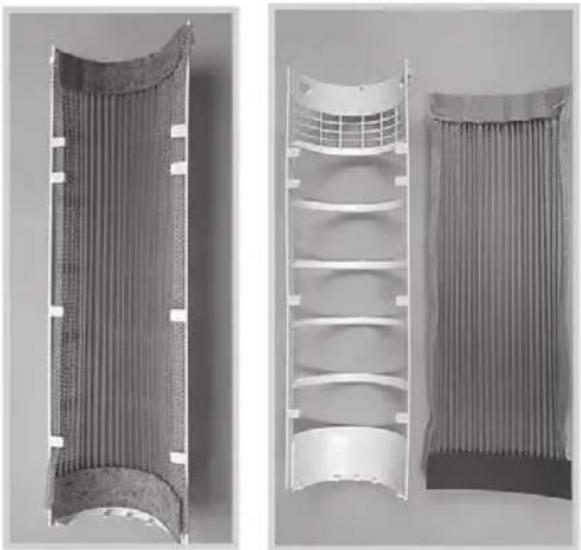

- Vyjměte mřížku filtru ze spotřebiče.

- Vyjměte mřížku filtru.

Čištění a uživatelskou údržbu by neměly provádět děti bez dozoru.

Skladování

Udržujte spotřebič mimo dosah dětí a skladujte jej na čistém a suchém místě, nejlépe v původní krabici nebo jej zakryjte, aby byl chráněn před prachem.

Pokyny k likvidaci

Odpadní elektrická zařízení označená tímto symbolem nesmí být likvidována s domovním odpadem, ale musí být sbírána odděleně. Proto prosím na konci životnosti produktu, vratte toto zařízení na speciální sběrná místa k likvidaci nebo místnímu prodejci.

Váš Sloupový ventilátor 4 v 1 81503 je zabalen v maloobchodní krabici. Takové krabice jsou recyklovatelné odpady, tj. jsou opakovaně použitelné nebo recyklovatelné.

Pokyny pro likvidaci baterií

Standardní a dobíjecí baterie by se neměly vyhazovat do běžného domácího odpadu. Jako

spotřebitel jste ze zákona povinni odevzdat použité baterie ke správné likvidaci. Použité baterie můžete odevzdat v místním recyklačním středisku ve vašem okrese nebo v prodejnách, kde se baterie tohoto typu prodávají.

Poznámka: Níže uvedené kódy jsou vytištěny na bateriích obsahujících škodlivé látky:

Pb = Baterie obsahuje olovo

Cd = Baterie obsahuje kadmium

Hg = Baterie obsahuje rtut'

Technická data

Napětí:	220 - 240 V	50 / 60 Hz
Výkon:	65 W
Kapacita vodní nádrže: 3 L
Třída ochrany:	II

Popis Symbol Hodnota Jednotka
Maximální průtok ventilátoru F 2,8 m3/min
Příkon ventilátoru P 43,4 W
Servisní hodnota SV 0,06 (m3/min)/W
Spotřeba energie v pohotovostním režimu	PSB	0,37 W
Sezónní spotřeba elektriny	Q	14,3 kWh/a
Hladina akustického výkonu ventilátoru	LWA	64,7 dB(A)
Maximální rychlost vzduchu	C	1,38 m/s
Měřicí standard pro servisní hodnotu	ISO 5801:2007(E)

Poznámka: V důsledku neustálého zlepšování se konstrukce a specifikace produktu uvnitř mohou mírně lišit od jednotky zobrazené na obalu.

Technické údaje se mohou změnit!

CE

Záruka:

Tento produkt je po dobu 2 let v záruce na vady materiálu a zpracování.

Tato záruka nemůže být uplatněna:

• pokud nebyl spotřebič používán podle pokynů
• za škody způsobené opotřebením (baterie atd.)
• za škody známé zákazníkem v době nákupu
  • za škody způsobené majitelem

Tato záruka nemá vliv na vaše zákonné parvo, ani na žádné zákonné právo, které můžete mít jako zákazník podle platných vnitrostátních právních předpisů upravujících nákup zboží.

Aby mohl zákazník během záruční doby uplatnit své právo v záručním případě, musí zákazník předložit doklad o datu nákupu (fakturu/stvrzenku).

Záruka musí být uplatněna za

KORONA electric GmbH, Sundern / Německo.

Telefonní horká linka: [phone]

Mail: [e-mail]

web: www.korona-electric.de

do 2 let od data nákupu. V případě záruky má zákazník právo na opravu spotřebiče u nás nebo v autorizovaném obchodě. Další práva (z důvodu záruky) nejsou zákazníkovi udělena.
