BEDIENUNGSANLEITUNG 81503 KORONA

Lesen Sie vor Inbetriebnahme des Gerätes die folgenden Sicherheitshinweise sowie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese Unterlagen auf. Bei Weitergabe des Gerätes an einen Dritten geben Sie auch diese Anleitung weiter.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur zur Verwendung im privaten Haushalt geeignet. Jede andere Verwendung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren für den Benutzer. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt!

Sicherheit:

Dieses Symbol warnt vor allgemeinen Verletzungsgefahren / Beschädigungen am Gerät!

Dieses Symbol warnt vor Gefahren vor Stromschlag!

Hinweise und Informationen

Wichtige Sicherheitshinweise

Warnung! Zur Vermeidung von Verletzungen/ Beschädigungen des Gerätes, elektrischem Schock und Verbrennungen.

Vorsicht vor Verletzungen/Beschädigung des Gerätes

• Bei nicht bestimmungsgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für evtl. auftretende Schäden übernommen werden.
• Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.
• Prüfen Sie vor Inbetriebnahme, ob die Spannung Ihres Haushaltsstroms der Spannungsangabe auf dem Gerät entspricht, damit das Gerät bei Gebrauch nicht überhitzt und beschädigt wird.
• Während des Betriebes,

- Kontakt mit allen beweglichen Teilen vermeiden. Warten Sie bis diese zum Stillstand gekommen sind.

- keine Finger oder fremden Gegenstände in die Schutzabdeckung einführen.

• Verwenden Sie das Gerät nicht in der Nähe von Gardinen, Pflanzen, Fensterdekorationen oder anderen Gegenständen (inkl. Haare und Kleidung), die sich im Ventilator verfangen könnten.
• Stellen Sie sicher, dass das Gerät aufrecht und auf einem ebenen und stabilen Untergrund steht, um das Auslaufen von Wasser aus dem Wassertank zu vemeiden.
• Platzieren oder verwenden Sie das Gerät niemals an Orten mit folgenden Gegebenheiten:

- Wärmequellen, z.B Heizung, offener Flamme, Öfen, oder Ähnlichem

• Direkte Sonneneinstrahlung
• Extreme Staubbelastung
• Mechanische Vibrationen und Aufprälle
• Keine Belüftung
• Unebene Untergründe; anderenfalls könnte das Gerät während des Betriebs umkippen.

- Gerät immer auschalten und vom Stromkreis trennen bei

• Nichtbenutzung
• Ortswechsel

Vorsicht! Lebensgefahr durch Stromschlag!

• Gerät, Netzkabel und Netzstecker nicht in Wasser oder andere Flüssigkeiten tauchen.
• Gerät nicht in der Nähe eines Wasch- oder Spülbeckens benutzen.
  • Gerät nicht mit feuchten Händen benutzen.
  • Gerät nicht im Freien benutzen.

Elektrische Geräte sind kein Spielzeug!

• Das Gerät während des Gebrauchs nie unbeaufsichtigt lassen.
- Erlauben Sie Kindern ab 8 Jahren und älter sowie Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis nur dann eine unbeaufsichtigte Benutzung des Gerätes, wenn diese eine umfangreiche Unterweisung erhalten haben, die ihnen eine gefahrlose Benutzung des Gerätes erlaubt und diese die Gefahren bei unsachgemäßer Benutzung verstehen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen. Reinigung und Pflege des Gerätes darf nicht von Kindern unter 8 Jahren vorgenommen werden, es sei denn, diese sind älter als 8 Jahre und werden beaufsichtigt.

- Gerät und Netzkabel vor Kindern unter 8 Jahren unzugänglich aufbewahren.

- Ziehen Sie immer den Netzstecker, wenn das Gerät nicht in Betrieb ist und vor dem Reinigen.

• Netzkabel nur am Stecker aus der Steckdose ziehen.

- Gerät und Netzkabel dürfen nicht mit heißen Oberflächen in Berührung kommen, damit es nicht zu Beschädigungen am Gerät kommt.

• Das Netzkabel sollte nicht über die Tischkante/Arbeitsfläche herunterhängen, um ein Herunterreißen des Gerätes zu verhindern. Es darf nicht an scharfen Gegenständen scheuern.
  • Das Netzkabel nicht knicken oder um das Gerät wickeln.
• Verlegen Sie das Kabel nicht unter einem Teppich. Sorgen Sie dafür, dass während des Betriebs niemand versehentlich am Kabel ziehen oder darüber stolpern kann.

Das Gerät nicht verwenden,

• wenn das Netzkabel beschädigt ist.
  • bei Funktionsstörungen.
• wenn das Gerät durch einen Sturz oder eine andere Ursache möglicherweise Schaden genommen hat.

Schäden an der Netzanschlussleitung müssen durch eine autorisierte Fachwerkstatt überprüft bzw. repariert werden. Nehmen Sie selbst niemals Veränderungen oder Reparaturen an dem Gerät vor.

• Verwenden Sie nur Original-Zubehörteile.
- Keinerlei Gegenstände in das Innere des Gehäuses einführen.
- Niemals selbst versuchen, das Gehäuse zu öffnen!
- Verwenden Sie dieses Gerät nicht zusammen mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.

Handhabung von Batterien

Warnung:

- Batterien unzugänglich für Kinder aufbewahren. Sie sind kein Spielzeug!

- Falls ein Kind eine Batterie verschlucken sollte, sofort ärztliche Hilfe in Anspruch nehmen!

- Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, in Feuer geworfen oder kurzgeschlossen werden. Es besteht Brand- bzw. Explosionsgefahr!

- Alle Batterien immer gleichzeitig auswechseln und immer den gleichen Batterietyp verwenden. Keine neuen und alten Batterien mischen!

- Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen und niemals im normalen Hausmüll.

Lieferumfang

1 Turmventilator
1 Fernbedienung
4 Kühlpacks
1 Bedienungsanleitung

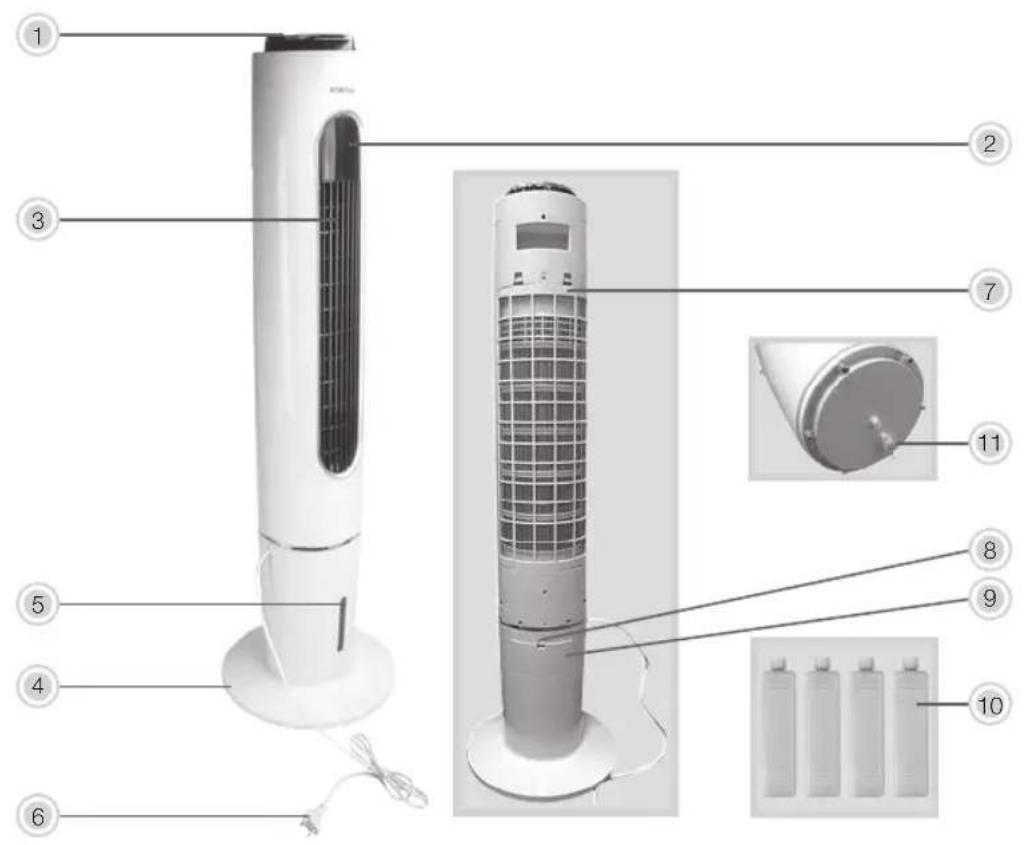

Produktbeschreibung

1. Bedienfeld
2. LED Monitor
3. Luftaustrittsöffnung
4. Standfuß (2 Teile)
5. Wasserstandsanzeige Wassertank
6. Netzkabel mit -stecker
7. Filterabdeckung
8. Wassertankverschluss
9. Abnehmbare Wassertankabdeckung
10. Kühlpacks
11. Wasserauslass
12. Fernbedienung

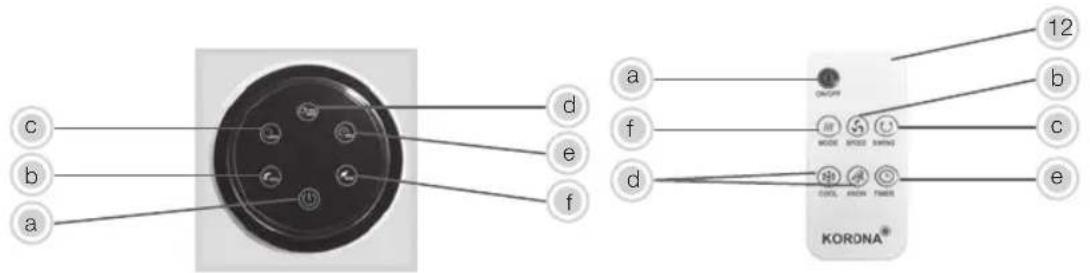

Bedienfeld / Fernbedienung

c b a d e f a f d ON/OFF MODE SPEED SWITCH COOL ARCHITECT 12 b c e KORONA®

a. Ein- Ausschalter

- Schaltet das Gerät ein und aus

b. Geschwindigkeitsstufentaste

- 3 Geschwindigkeitsstufen

Niedrig - Mittel - Hoch

c. Oszillationtaste (Schwenkfunktion)

- zum Ein- und Ausschalten der Schwenkfunktion

d. Cool/Anion

Bedienfeld

• Einmal drücken zum Starten der Kühlfunktion, Kühlpacks müssen dem Wasser im Wassertank hinzugefügt werden.
• Zweimal drücken, zum Starten der Luftreinigungsfunktion (Anion).
• Dreimal drücken zur Aktivierung der Kühl- und Luftreinigungs-funktion.
• Viermal drücken, zum Ausschalten der Funktion.

Fernbedienung

- Kühl- (Cool) und Luftreinigungsfunktion (Anion) sind zwei separate Funktionstasten.

Durch Drücken der jeweiligen Funktionstaste erscheint das jeweilige Symbol auf dem LED

Monitor.

Achtung: Stellen Sie sicher, dass sich genügend Wasser im Wassertank befindet, bevor Sie die Funktionstaste für "Cool/Anion" betätigen. Funktion nicht aktivieren, wenn sich kein Wasser im Wassertank befindet, dies kann zu Schäden am Gerät führen.

e. Timer Taste

• Automatische Abschaltung nach gewünschter Zeitauswahl.
• Durch wiederholtes Drücken der Taste, Zeitauswahl von 1 bis zu 12 Stunden.

f. Modus Taste

- 3 Geschwindigkeitsstufen

Standard:

Der Ventilator kühlt entsprechend der eingestellten Geschwindigkeitsstufe (Niedrig – Mittel - Hoch).

Natural:

Der Ventilator kühlt entsprechend eines voreingestellten Programms. Dieses Programm simuliert einen natürlichen Wind gemäß der eingestellten Geschwindigkeitsstufe.

Sleep:

Der Ventilator kühlt entsprechend eines voreingestellten Programms. Dieses Programm lässt den Geschwindigkeitsmodus langsamer werden.

Wir empfehlen die Geschwindigkeitsstufe "Niedrig" auszuwählen.

Vor Erstgebrauch

• Entfernen Sie das Verpackungsmaterial.
- Überprüfen Sie das Gerät auf Vollständigkeit bzw. Unversehrtheit.
• Reinigen Sie das Gerät gemäß Reinigung und Pflege

Falls das Gerät Schäden aufweist, unter keinen Umständen benutzen. Kontaktieren Sie Ihren Händler oder Kundenservice.

Warnung: Plastiktüten können eine Gefahr darstellen, außerhalb der Reichweite von Kleinkindern und Babies aufbewahren.

Montage

1. Drehen Sie die beiden Teile des Standfußes um und verbinden Teil 1 und Teil 2, indem Sie die Stifte mit den Bohröffnungen verbinden. Stellen Sie sicher, das die beiden Teil fest miteinander verbunden sind.

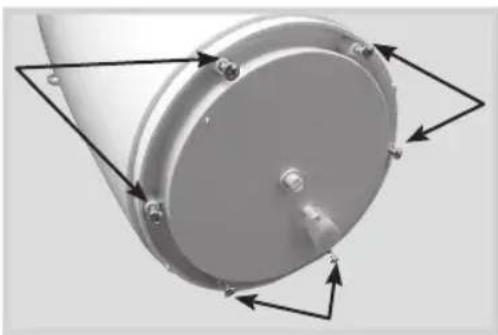

1. Entfernen Sie die Schrauben am Unterteil des Gerätes.

1. Richten Sie den Standfuß aus und setzen die Unterseite des Ventilators in die Öffnungen des Standfußes ein.

1. Fixieren Sie den Ventilator mit den Schrauben am Standfuß.

Befüllen des Wassertanks

Das Gerät darf nicht an den Stromkreis angeschlossen sein, wenn der Wassertank befüllt

wird.

Stellen Sie sicher, dass das Gerät aufrecht und auf einem ebenen und stabilen Untergrund steht.

- Öffnen Sie die Wassertankabdeckung.

- Befüllen Sie den Wassertank mit frischem Leitungswasser.

- Schliessen Sie den Wassertankdeckel.

- Den Wassertank nicht unter- bzw. überfüllen. Beachten Sie die Markierung für die MIN resp. MAX Füllmenge.

Wir empfehlen nur 3 L Waser Max. einzufüllen.

MAX MIN

Füllen Sie nur Leitungswasser in den Wassertank. Keine Chemikalien oder andere eiten in den Wassertank füllen.

Achten Sie immer darauf, dass bei Verwendung der Kühl-/Anionen- und Befeuchtungsfunktion serstand weder über den Max- noch unter den MIN-Wert sinkt.

Wassertank entleeren

Zum Entleeren des Wassertanks den Wassertankverschluss auf der Unterseite des Gerätes öffnen. Gerät nicht zu stark kippen, um ein Auslaufen des Wassers über die Wassertanköffnung zu vermeiden.

Nutzung der Kühlpacks

Die Kühlpacks sollten nur genutzt werden, wenn man den zusätzlichen Kühlungseffekt des Gerätes nutzen möchte.

• Entfernen Sie die Wassertankabdeckung und geben Sie die Kühlpacks in den Wassertank. Geben Sie Wasser bis zur Max. Markierung hinzu.
• Wassertankabdeckung wieder einsetzen und den Wassertank verschliessen.

Wir empfehlen nur 2 Kühlpacks zur gleichen Zeit zu nutzen.

Vor Erstbenutzung die Kühlpacks mit Wasser befüllen und ins Eisfach legen. Solbald das Wasser im Kühlpack gefroren ist, kann dieser benutzt werden. Niemals andere Flüssigkeiten oder Chemikalien in die Kühlpacks einfüllen.

Bedienung

Das Gerät kann als Ventilator, Luftbefeuchter, Luftkühler und Luftreiniger (Anion) genutzt werden.

ACHTUNG: Das Gerät muss vor Inbetriebnahme ordnungsgemäß und vollständig montiert sein.

Das Gerät kann über die Funktionstasten am Gerät oder über die Fernbedienung bedient werden.

Vor Erstgebrauch der Fernbedienung muss die Schutzfolie der Knopfzelle entfernt werden.

1. Stellen Sie das Gerät auf einen ebenen und stabilen Untergrund und schließen es an eine ordnungsgemäß installierte und frei zugängliche Steckdose an.

Stellen Sie vor Inbetriebnahme sicher, dass die Spannung Ihres Haushaltsstroms der Spannungsangabe auf dem Gerät entspricht, um eine Überhitzung und Beschädigung des Gerätes zu vermeiden.

Halten Sie einen Sicherheitsabstand zur Wand und anderen Gegenständen ein.

Wenn das Gerät zum ersten Mal eingeschaltet wird kühlt es im Niedrigbereich und die LED Anzeige zeigt die aktuelle Zimmertemperatur an.

1. Wählen Sie Ihre gewünschte Einstellung durch Drücken der jeweiligen Funktionstaste auf dem Bedienfeld oder Fernbedienung aus.

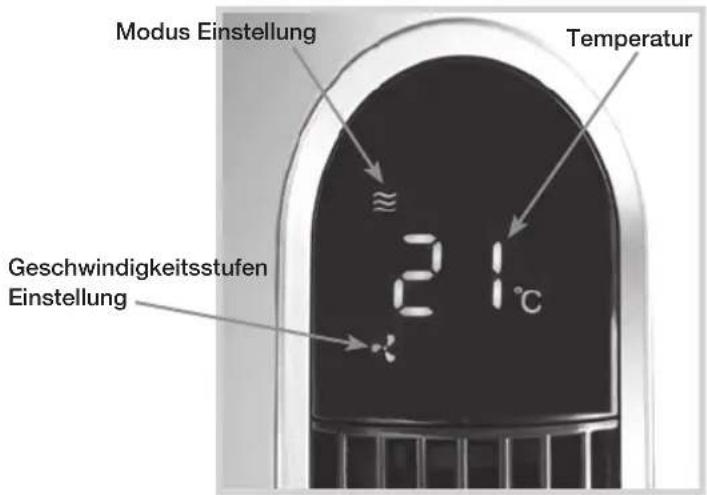

Beispiel: Temperatur, Modus, Geschwindigkeits Anzeige

Modus Einstellung Temperatur Geschwindigkeitsstufen Einstellung 21°C

1. Nach Gebrauch das Gerät ausschalten und vom Stromkreis trennen.

Gerät während des Gebrauchs nie unbeaufsichtigt lassen.

Austauschen / Einsetzen der Batterie in der Fernbedienung

Benutzen Sie nur CR2025 Knopfzellen!

1. Drücken Sie zum Öffnen des Batteriefachs auf den Sicherungsstift auf der Rückseite der Fernbedienung und ziehen das Batteriefach heraus.
2. Nehmen Sie die alte Knopfzelle heraus uns setzen eine neue CR2025 Knopfzelle ein. Das Plus Zeichen auf der Knopfzelle zeigt nach oben.
3. Schieben Sie das Batteriefach wieder ordnungsgemäß in die Fernbedienung hinein.

Falls Sie die Fernbedienung für eine längere Zeit nicht nutzen, Batterie entfernen.

Reinigung und Pflege

Aus hygienischen Gründen, sollte das Gerät regelmäßig gereinigt werden.

Vor der Reinigung unbedingt den Netzstecker des Gerätes ziehen und komplett abkühlen

lassen.

Gerät und Netzkabel niemals in Wasser oder andere Flüssigkeiten eintauchen. Elektrischer Schock!

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch.
• Gerät niemals mit Flüssigkeit besprühen oder in Flüssigkeit eintauchen.
• Zum Reinigen kann die Filterabdeckung entfernt werden.

Nachdem Reinigen sicherstellen, dass alle Teile trocken sind und Filter und Filterabdeckung wieder ordnungsgemäß angebracht sind.

Alkohol, Benzin, Scheuerpulver, Möbelpolituren oder raue Bürsten dürfen NICHT für die Reinigung des Ventilators verwendet werden. Diese könnten die Oberfläche des Ventilators beschädigen oder zerstören.

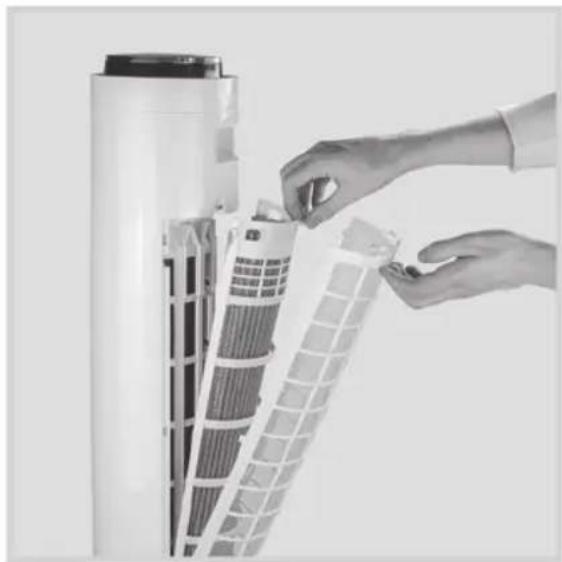

Entfernen der Filterabdeckung

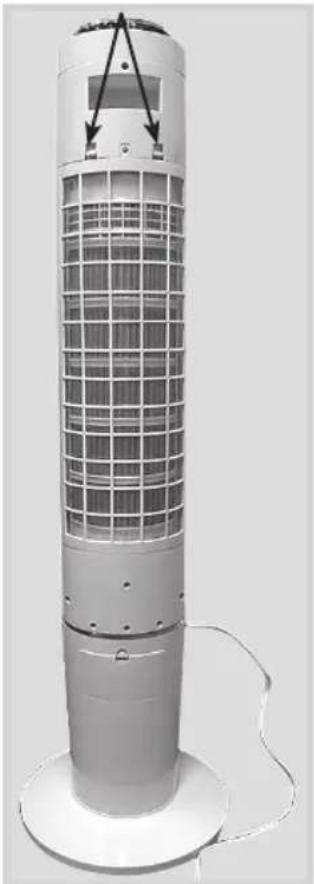

- Entfernen Sie die Schraube und drücken beide Laschen zum Entriegeln der Filterabdeckung nach unten.

- Entfernen Sie die Filterabdeckung vom Gerät.

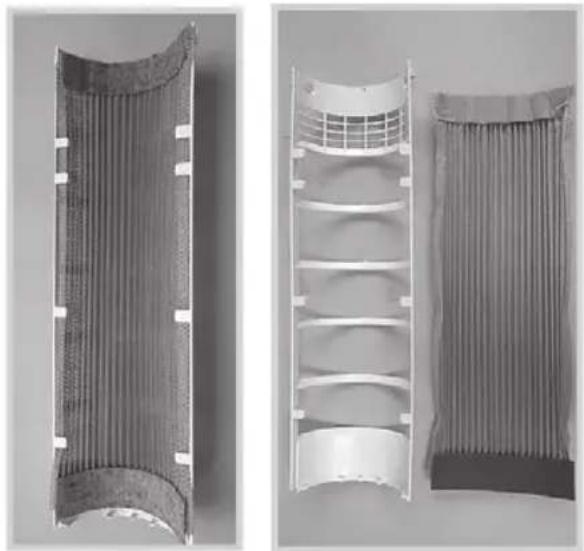

• Entfernen Sie den Filter von der Abdeckung.


Kinder sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person resp. reinigen.

Aufbewahrung

Bewahren Sie das Gerät, außer Reichweite von Kindern, an einem trockenen und sauberen Ort auf. Lagern Sie es in der Originalverpackung, um es vor Staub und Verschmutzungen zu schützen.

Entsorgungshinweis

Altgeräte, die mit dem abgebildeten Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Ihr 4 in 1 Turmventilator 81503 befindet sich in einer Verpackung. Verpackungen sind Wertstoffe und somit wiederverwendungsfähig oder können in den Rohstoffkreislauf zurückgeführt werden.

Entsorgungshinweis für Batterien

Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien / Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben.

Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können.

Batterien/Akkus nur im entladenen Zustand entsorgen bzw. zurückgeben.

Hinweis: Diese Zeichen finden Sie auf schadstoffartigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Technische Daten

Netzspannung:

220 - 240 50 / 60 Hz

Nennleistung:

65 Watt

Wassertankkapazität: 3 L

Schutzklasse:

||

Bezeichnung Symbol Wert Einhiet
Maximaler Volumenstrom F 2,8 m3/min
Ventilator – Leistungsaufnahme P 43,4 W
Serviceverhältnis SV 0,06 (m3/min)/W
Leistungsaufnahme im Bereitschaftszustand P	SB 0,37 W
Saisonaler Stromverbrauch Q 14,3 kWh/a
Ventilator - Schalleistungspegel L	wA 64,7 dB(A)
Maximale Luftgeschwindigkeit C 1,38 meter/sec
Messnorm für die Ermittlung des Serviceverhältnisses	ISO 5801:2007(E)

HINWEIS: Aufgrund ständiger Verbesserungen, können das Design und die Leisungsbeschreibung des Produkts leicht mit den Illustrationen auf der Verpackung variieren.

Technische Änderungen vorbehalten!

CE

Garantie und Service:

Sie erhalten 2 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
  • für Verschleißteile (z.B. Batterien)
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren
  • bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der

KORONA electric GmbH, Sundern.

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.
