81100 - Ventilator KORONA - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator mit Fernbedienung
Durchmesser der Flügel	40 cm
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	40 W
Schutzklasse	II
Anzahl der Geschwindigkeitsstufen	3 (Niedrig, Mittel, Hoch)
Betriebsmodi	Normal, Naturwind, Nacht
Timer	Countdown bis zu 7,5 h (0,5 / 1 / 2 / 4 h)
Oszillation	Ja, per Fernbedienung gesteuert
Neigung	Manuell einstellbar
Fernbedienung	Ja, mit Knopfzelle CR2025
Bedienfeld	Am Mast mit LED-Anzeigen
Material der Flügel	Kunststoff
Schutzgitter	Vorne und hinten, mit Sicherheitsschraube
Basis	Kreuzfuß, mit rutschfesten Kappen
Höhenverstellbar	Ja, mittels Einstellring
Reinigung	Netzstecker ziehen, Gitter und Flügel entfernen, mit feuchtem Tuch abwischen
Sicherheit	Nicht eintauchen, nicht im Freien verwenden, außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahren
Garantie	2 Jahre auf Material- und Verarbeitungsfehler
Reparierbarkeit	Kundendienst oder qualifizierten Fachmann kontaktieren
Gewicht	Ca. 5 kg (Schätzung)
Abmessungen (H x B x T)	Höhe verstellbar von 110 bis 140 cm, Basis 60 x 60 cm (ca.)

Häufig gestellte Fragen - 81100 KORONA

Wie baue ich den Korona 81100 Ventilator zusammen?

Legen Sie den Kreuzfuß auf eine ebene Fläche. Lösen Sie den Höheneinstellring, um das innere Rohr freizugeben. Befestigen Sie den Mast mit den 4 mitgelieferten Schrauben an der Basis, setzen Sie dann die Basisabdeckung auf. Befestigen Sie das Bedienfeld am inneren Rohr. Montieren Sie das hintere Schutzgitter am Motor, indem Sie die Nasen ausrichten, und schrauben Sie die Klemmschraube fest. Drücken Sie das Flügelrad auf die Motorwelle und schrauben Sie die Flügelschraube fest. Befestigen Sie schließlich das vordere Gitter mit der Zierplatte und den 3 Schrauben, vergessen Sie nicht die Sicherheitsschraube.

Wie verwende ich die Fernbedienung des Ventilators?

Die Fernbedienung funktioniert mit einer CR2025 Knopfzelle. Richten Sie sie auf den Sensor am Bedienfeld. Verwenden Sie die Tasten Ein/Aus, Geschwindigkeit, Modus, Timer und OSC (Oszillation). Beachten Sie, dass die Oszillation nur über die Fernbedienung gesteuert werden kann.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterie: Ersetzen Sie sie durch eine neue CR2025. Stellen Sie sicher, dass sich kein Hindernis zwischen Fernbedienung und Sensor befindet. Wenn das Problem weiterhin besteht, könnte der Empfänger defekt sein: Kontaktieren Sie den Kundendienst.

Wie stelle ich den Timer für die automatische Abschaltung ein?

Drücken Sie wiederholt die Timer-Taste, um 0,5 h, 1 h, 2 h oder 4 h auszuwählen. Der Countdown kann insgesamt bis zu 7,5 Stunden betragen. Die entsprechende Anzeige leuchtet am Bedienfeld auf. Der Ventilator schaltet sich nach Ablauf der Zeit automatisch aus.

Wie reinige ich den Ventilator?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie das vordere Gitter, indem Sie die Sicherheitsschraube und die Zierplatte lösen. Reinigen Sie die Gitter und Flügel mit einem weichen, feuchten Tuch. Sprühen Sie niemals Flüssigkeit direkt auf. Stellen Sie sicher, dass alle Teile trocken sind, bevor Sie sie wieder montieren. Achten Sie auf scharfe Kanten am Flügelrad.

Kann der Ventilator im Freien verwendet werden?

Nein, die Verwendung ist ausschließlich für den Hausgebrauch und in Innenräumen vorgesehen. Verwenden Sie ihn nicht im Freien, in der Nähe eines offenen Fensters oder in feuchten Räumen, um Stromschlaggefahr zu vermeiden.

Welche Lüftungsmodi sind verfügbar?

Drei Modi: Normal (konstante Geschwindigkeit), Naturwind (simuliert Windvariationen) und Nacht (leiser, progressiver Betrieb). Drücken Sie die Modus-Taste, um zwischen ihnen zu wechseln. Die Anzeigen NA (Naturwind) und SL (Nacht) leuchten auf.

Wie stelle ich den Neigungswinkel des Ventilators ein?

Neigen Sie den Motorkopf manuell nach oben oder unten, bis er einrastet. Nicht über die vorgesehenen Positionen hinaus drücken.

Was tun bei einer Fehlfunktion?

Ziehen Sie sofort den Netzstecker. Versuchen Sie keine Reparatur selbst. Kontaktieren Sie den Korona Kundendienst telefonisch unter [phone] oder per E-Mail an [e-mail], um Hilfe zu erhalten.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einer Sammelstelle für Elektro- und Elektronik-Altgeräte gemäß den örtlichen Vorschriften. Die Kartonverpackung ist recycelbar. Verbrauchte Batterien (CR2025) müssen an einer dafür vorgesehenen Sammelstelle abgegeben werden.

BEDIENUNGSANLEITUNG 81100 KORONA

40cm Standventilator mit Fernbedienung

English

Instruction Manual

Lesen Sie diese Bedienungsanleitung vor der Installation und/oder Verwendung des Geräts sorgfältig durch. Bewahren Sie die Bedienungsanleitung einschließlich Kaufbeleg und, sofern möglich, Karton mit innerer Verpackung auf. Wenn Sie das Gerät an Dritte weitergeben, überreichen Sie bitte auch diese Bedienungsanleitung.

ZWECKMÄSSIGER GEBRAUCH

Dieses Gerät ist nur für den privaten Heimgebrauch und nicht für gewerbliche oder industrielle Zwecke oder für den Einsatz im Freien vorgesehen. Andere, nicht empfohlene Verwendungsarten können Feuer, Stromschläge oder Verletzungen verursachen.

Sicherheit:

Dieses Symbol weist auf Verletzungsgefahren hin!

Dieses Symbol weist auf Stromschlaggefahren hin!

Dieses Symbol weist auf Tipps und Informationen hin.

WICHTIGE SICHERHEITSHINWEISE

Warnung! Zur Vermeidung von Geräteschäden/Verletzungen, Stromschlag und Feuern.

Gefahr von Verletzungen und Geräteschäden!

• Der Hersteller haftet nicht für Schäden aufgrund unsachgemäßer Nutzung.
• Inkorrekte oder unsachgemäße Nutzung können Schäden am Gerät oder Verletzungen verursachen.
• Vergewissern Sie sich vor dem Anschluss des Geräts an den Netzstrom, dass Ihre lokale Netzspannung mit den technischen Daten des Geräts übereinstimmt. Anderenfalls könnte das Gerät überhitzen oder beschädigt werden.
• Vermeiden Sie jeglichen Kontakt mit beweglichen Teilen. Warten Sie immer, bis bewegliche Teile zum Stillstand gekommen sind, bevor Sie diese anfassen.
• Stecken Sie keine Finger oder fremden Gegenstände in die Schutzgitter.
• Verwenden Sie das Gerät nicht ohne ordnungsgemäß installierte Schutzgitter oder falls die Schutzgitter beschädigt oder locker sind.
• Vergewissern Sie sich, dass das Gerät nicht in der Nähe von Vorhängen, Gardinen oder anderen Gegenständen (einschließlich Haaren und Kleidung) steht, die vom Ventilator angesaugt werden könnten.
• Platzieren oder verwenden Sie das Gerät niemals an Orten mit folgenden Gegebenheiten:
• Wärmequellen wie z.B. Heizungen, Heizkörper, Öfen oder andere wärmeerzeugende Geräte
• Direkte Sonneneinstrahlung
• Extreme Staubbelastung
• Mechanische Vibrationen und Aufprälle
• Keine Belüftung
• Unebene Untergründe, da das Gerät anderenfalls während des Betriebs umkippen könnte.

- Schalten Sie das Gerät immer AUS (0) und trennen Sie es vom Netzstrom, wenn das Gerät nicht in Betrieb ist und/oder an einen anderen Ort gestellt wird.

Vorsicht! Stromschlaggefahr!

• Tauchen Sie das Gerät, das Netzkabel oder den Netzstecker niemals in Wasser oder andere Flüssigkeiten.
- Verwenden Sie das Gerät nicht in der Nähe von Spülen oder Waschbecken.
• Verwenden Sie das Gerät nicht mit nassen Händen.
• Verwenden Sie das Gerät nicht im Freien.
- Stellen Sie das Gerät nicht in die Nähe eines geöffneten Fensters. Regenspritzer auf dem Gerät können Stromschläge verursachen.

Elektrische Geräte sind kein Spielzeug!

• Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
• Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen, sofern sie beaufsichtigt oder hinsichtlich der sicheren Verwendung des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungsarbeiten und Nutzerwartungen dürfen nur von Kindern über 8 Jahren und dann auch nur unter Aufsicht durchgeführt werden.
• Halten Sie das Gerät und dessen Kabel von Kindern unter 8 Jahren fern.
• Trennen Sie das Gerät immer während des Nichtgebrauchs und vor der Reinigung vom Netzstrom.
• Ziehen Sie immer am Stecker – niemals am Kabel.
• Halten Sie das Gerät und das Kabel von heißen Oberflächen fern, um Schäden am Gerät zu vermeiden.
• Verlegen Sie das Kabel nicht unter einem Teppich. Sorgen Sie dafür, dass während des Betriebs niemand

versehentlich am Kabel ziehen oder darüber stolpern kann.

• Lassen Sie das Kabel nicht über spitze Kanten hängen.
• Das Kabel darf nicht geknickt oder um das Gerät gewickelt werden.

Verwenden Sie das Gerät nicht,

• falls das Netzkabel beschädigt ist.
• falls Fehlfunktionen auftreten.
- falls das Gerät fallengelassen oder anderweitig beschädigt wurde.

Lassen Sie das Gerät überprüfen und ggf. von einem qualifizierten Wartungstechniker/Kundendienst reparieren. Versuchen Sie niemals, das Gerät eigenständig zu reparieren oder zu modifizieren.

• Verwenden Sie nur Zubehör, das für dieses Gerät empfohlen wurde.
• Versuchen Sie nicht, Gegenstände in das Gerät zu stecken.
• Versuchen Sie nicht, das Gehäuse eigenständig zu öffnen!
• Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernsteuerungssystem vorgesehen.

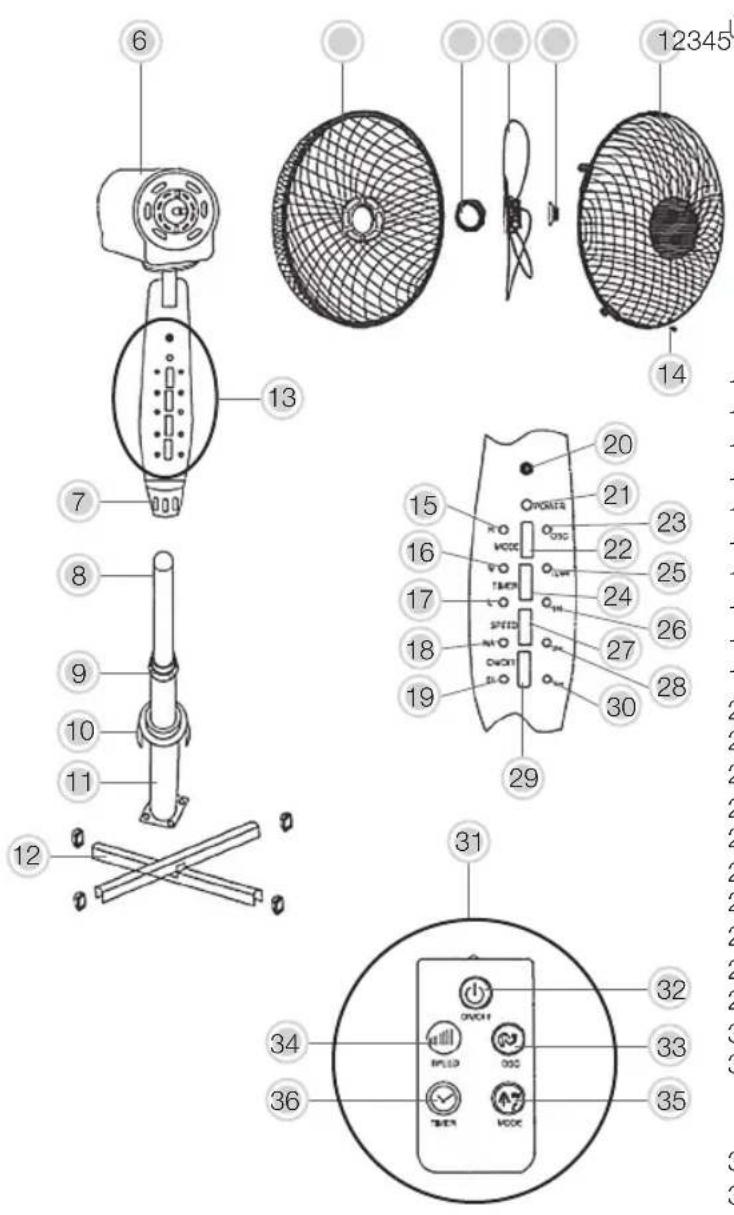

ÜBERSICHT DES PRODUKTS

1. Vorderes Schutzgitter (einschl. Zierplatte + 3 Schrauben)

2. Halterung Flügelblatt

3. Flügelblatt

4. Verschluss hinteres Schutzgitter

5. Hinteres Schutzgitter

6. Motorgehäuse

7. Feststellring Verlängerungsrohr

8. Innenrohr des verstellbaren Rohrs

9. Höheneinstellring

10. Sockelabdeckung

11. Äußeres Innenrohr des verstellbaren Rohrs

12. Sockel

13. Bedienfeld

14. Sicherheitsschraube

15. Anzeige für hohe Leistung

16. Anzeige für mittlere Leistung

17. Anzeige für niedrige Leistung

18. NA-Anzeige (Natürlicher Wind)

19. SL-Anzeige (Sleep-Timer)

20. Fernsensor

21. Betriebsanzeige

22. Modus-Taste

23. OSC-Anzeige (Oszillation)

24. Timer-Taste

25. Timer-Anzeige 0,5 h

26. Timer-Anzeige 1 h

27. Leistungstaste

28. Timer-Anzeige 2 h

29. EIN/AUS-Taste

30. Timer-Anzeige 4 h

31. Fernbedienung Hinweis: Die Fernbedienung benötigt eine CR2025-Knopfbatterie

32. EIN/AUS-Taste

33. OSC-Taste (Oszillation) Hinweis: Die OSC-Funktion kann NUR via Fernbedienung eingestellt werden.

34. Leistungstaste

35. Modus-Taste

36. Timer-Taste

VOR DEM ERSTMALIGEN GEBRAUCH

• Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob das Gerät vollständig ist und alle Zubehörteile enthalten sind.
• Wickeln Sie das Netzkabel vollständig ab.
• Reinigen Sie das Gerät gemäß den Anleitungen in Abschnitt Reinigung und Wartung.

① Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler oder an den Kundendienst.

⚠️ Warnung: Plastiktüten stellen für Kleinkinder und Babies eine besondere Gefahr dar und müssen daher ferngehalten werden, um Erstickung zu vermeiden.

INSTALLATION

Stellen Sie immer sicher, dass das Gerät ausgeschaltet und vom Netzstrom getrennt ist, bevor Sie mit der Installation beginnen.

1. Stellen Sie den Sockel (12) mit der Verschlusskappe auf einen trockenen, ebenen Untergrund.
2. Lösen Sie das Innenrohr (8) des verstellbaren Rohrs, indem Sie den Höheneinstellring (9) lockern.
3. Befestigen Sie das verstellbare Rohr (8, 9, 10) mit 4 Schrauben am Sockel (12). Stecken Sie die Sockelabdeckung (10) auf die Abdeckung.
4. Befestigen Sie das Bedienfeld (13) am Innenrohr (8), indem Sie den Ring (9) festziehen.
5. Lösen Sie den Verschluss (4) des hinteren Gitters, indem Sie ihn entgegen dem Uhrzeigersinn drehen.
6. Halten Sie das hintere Schutzgitter (5) mit dem Griff nach oben gerichtet an den Motor und sorgen Sie dafür, dass die Passstifte am Motor richtig in der Öffnung des Schutzgitters stecken.
7. Schrauben Sie den Verschluss (4) des Schutzgitters auf den vorstehenden Kopf der vorderen Motorabdeckung, indem Sie ihn im Uhrzeigersinn drehen, bis er richtig fest sitzt.
8. Schieben Sie das Flügelblatt (3) auf die Motorwelle und schrauben Sie dann die Halterung (2) gut fest.
9. Befestigen Sie die Logo-Platte mit den 3 Schrauben (1) am vorderen Schutzgitter. Halten Sie das vordere Schutzgitter an das hintere Schutzgitter (5) und verbinden Sie beide Teile miteinander.

Hinweis: Befestigen Sie immer die Sicherheitsschraube (14), um eine ordnungsgemäße Installation des Gitters zu gewährleisten!

Vergewissern Sie sich vor der Inbetriebnahme, Einstellung des

Neigungswinkels und Änderung der Windrichtung (Oszillation), dass das Gerät richtig installiert und vom Netzstrom getrennt ist.

BETRIEB

1. Stellen Sie das Gerät auf einen ebenen, trockenen und stabilen Untergrund.
2. Vergewissern Sie sich, dass die Einstellung 0 (AUS) aktiviert ist, bevor Sie das Gerät an eine ordnungsgemäß installierte Steckdose anschließen.

Vergewissern Sie sich, dass Ihre Netzspannung vor Ort mit den technischen Daten des

Geräts übereinstimmt. Anderenfalls könnte das Gerät überhitzen oder beschädigt werden.

1. Neigen Sie den Kopf des Geräts je nach Bedarf (siehe NEIGUNGSWINKEL EINSTELLEN).
2. Drücken Sie die EIN/AUS-Taste am Gerät oder auf der Fernbedienung, um das Gerät einzuschalten.
3. Drücken Sie die Modus-Taste, um zwischen den Modi Normaler Wind, Natürlicher Wind und Schlafmodus umzuschalten.

Hinweis: Die jeweilige Anzeigelampe leuchtet auf.

1. Drücken Sie die Leistungstaste, um die niedrige/ mittlere/ hohe Leistung einzuschalten.

Hinweis: Die entsprechende Anzeigelampe leuchtet auf.

1. Drücken Sie die Timer-Taste wiederholt, um die Dauer bis zur automatischen Abschaltung einzustellen.

Je nach Timer-Einstellung leuchtet die entsprechende Anzeige auf.

Wählen Sie einen Countdown-Timer bis zu 7,5 Stunden; die Anzeige am Bedienfeld leuchtet auf.

NEIGUNGSWINKEL EINSTELLEN

Um den Neigungswinkel einzustellen, kippen Sie das Motorgehäuse nach oben oder unten, bis es einrastet.

OSZILLATION

Änderung der Windrichtung!

- Drücken Sie die OSC-Taste auf der Fernbedienung, um den Oszillationsmodus ein-/auszuschalten.

REINIGUNG UND WARTUNG

Schalten Sie das Gerät aus und trennen Sie den Netzstecker, bevor Sie das Gerät reinigen.

Tauchen Sie das Gerät nicht in Wasser. Warnung! Stromschlaggefahr!

• Reinigen Sie das Gerät mit einem weichen, feuchten Lappen.
• Besprühen Sie das Gerät nicht mit Flüssigkeiten und tauchen Sie es nicht in Wasser oder Flüssigkeiten ein.
• Für Reinigungszwecke dürfen das vordere und das hintere Gitter und der Ventilatorflügel entfernt werden.

Sorgen Sie nach der Reinigung dafür, dass alle Teile trocken sind und dass das vordere unter hintere Schutzgitter einschließlich Ventilatorflügel wieder ordnungsgemäß installiert werden.

Verwenden Sie niemals Alkohol, Benzin und/oder andere aggressive Reinigungsmittel/er Gegenstände.

VORSICHT: Der Ventilatorflügel hat spitze Kanten. Handhaben Sie ihn vorsichtig.

LAGERUNG

Bewahren Sie das Gerät für Kinder unzugänglich und an einem sauberen, trockenen Ort auf. Verwenden Sie dafür am besten die Originalverpackung oder decken Sie das Gerät zum Schutz vor Staub ab.

Entsorgung

Elektrische Altgeräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht über den normalen Hausmüll entsorgt, sondern müssen getrennt gesammelt werden. Geben Sie das Gerät am Ende seiner Nutzungsdauer an speziellen Sammelstellen oder bei Ihrem Händler vor Ort ab.

Der Standventilator 81100 ist mit einer Einzelhandelsverpackung verpackt. Solche Verpackungen sind recycelbar, d.h. sie sind wiederverwendbar bzw. wiederverwertbar.

Entsorgung von Batterien

Herkömmliche und wiederaufladbare Batterien dürfen nicht über den normalen Hausmüll entsorgt werden. Als Verbraucher sind Sie gesetzlich verpflichtet, Batterien für eine ordnungsgemäße Entsorgung abzugeben. Sie können Altbatterien an einer öffentlichen Sammelstelle vor Ort oder in Geschäften, in denen Batterien verkauft werden, abgeben.

① Hinweis: Die nachfolgenden Codes befinden sich auf Batterien, die gefährliche Substanzen enthalten:

Pb = Batterie enthält Blei

Cd = Batterie enthält Kadmium

Hg = Batterie enthält Quecksilber

TECHNISCHE DATEN

Spannung: 220 - 240 V \~ 50 Hz

Leistung: 40 W

Schutzklasse: II

Die technischen Daten unterliegen Änderungen

CE

Parameter Symbol Wert Einhiet
Max. Luftdurchfluss F 41.1 m3/min
Eingangsleistung P 40.28 W
Servicewert SV 1.02 (m3/min)/W
Energieverbrauch Standby P	sB 0.42 W
Energieverbrauch Saison Q 13.4 kWh/a
Schallleistungspegel L	WA	54.20 dB(A)
Max. Luftgeschwindigkeit	c 3.54 Meter/s
Bemessungsnorm für Servicewert	EN 50564:2011IEC 60879:1986 +cor1:1992EN 60704-2-7:1998

i HINWEIS: Aufgrund der kontinuierlichen Weiterentwicklung des Produkts können das Design und die technischen Daten von den Abbildungen und Angaben auf der Verpackung abweichen.

Garantie und Service:

Sie erhalten 2 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
  • für Verschleißteile (z.B. Batterien)
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren
  • bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der

KORONA electric GmbH, Sundern.

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.
