BEDIENUNGSANLEITUNG CN04 100 MIS F Tesy

• Lesen Sie die vorliegenden Bedienungsanleitungen, bevor Sie das Gerät verwenden und bewahren Sie diese für einen zukünftigen Gebrauch auf. Beim Wechsel des Inhabers ist die Bedienungsanleitung zusammen mit dem Gerät zu übergeben.
  VORSICHT: Kinder unter 3 Jahren mussen mit Abstand vom Gerät gehalten werden, außer wenn dieselben ständig beaufsichtigt sind. Kinder im Alter von 3 bis 8 Jahren dürfen nur den Druckknopf Einsclahten/Ausschalten des Gerätes unter der Bedingung benutzen, dass das Gerät montiert ist und bereit für normalen Betrieb ist und die Kinder unter ständiger Kontrolle stehen und ihren Hinweise auf seinen Gebrauch auf geschutzte Weise gegeben sind und sie vollig die damit verbundenen Gefahren verstanden haben.
  Kinder im Alter von 3 bis 8 Jahren dürfen das Gerät an die Steckdose nicht anschließen, es einstellen, reinigen oder eine Wartung durchführren.
  Dieses Gerät darf von Kindern im Alter über 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissenschaften benutzt werden, wenn man sie beaufsichtigt oder ihren Anweisungen auf die gefahrlose Verwendung des Gerätes gegeben hat und sie damit verbundenen Gefahren verstehen! Die Kinder mussen mit dem Gerät nicht speien. Die Reinigung und die Wartung soll von Kindern ohne Kontrolle nicht erfolgen.

• VORSICHT: Einige Teile these Produktes konnen sehr heiß werden und Verbrennungen verursachen. An diesen Orten, wo es Kinder und gefährdete Personen gibt, soll spezielle Aufmerksamkeit geweckt werden.

• WARNUNG: Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden!

• Das Gerät ist nicht unter der Steckerschachtel unmittelbar zu stellen!
• Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Servicemitarbeiter oder ähnlich qualifizierten Personen ausgetaucht werden, um eine Gefahr zu vermeiden.
• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sieitte, ob die auf dem Typenschild angegebene Spannung der in ihrer Wohnung angetriebenen Stromspannung entspricht.
• Das Gerät ist nur für den Zweck zu verwenden, für den es vorgesehen ist, d.h. Wohnräume zu beheizen. Das Gerät ist nicht für den gewerblichen Gebrauch geeignet.Eine andere Verwendung wird für unsachgemäß und darüber gefährlich gehalten. Der Hersteller trägt die Verantwortung für Schaden nicht, die durch eine unsachgemäß und unvernüftige Verwendung entstanden sind. Die Nichtbeachtung der Sicherheitsrelevanten Information wird für das Gerät übernommene Garantie ungültig machen!
• Verlassen Sie Ihr Haus nicht, wenn das Gerät eingeschaltet ist: überzeugen Sie sich, dass der Druckkopf in der Stellung „Ausgeschaltet" ist (dies bezieht sich auf den Konvektor mit mechanischem Betrieb).
• Halten Sie entzündliche Gegenstände wie Möbeln, Kissen, Bettwäsche, Papier, Kleidung, Gardinen usw. mit Abstand von 100cm vom Konvektor entfern.
• Verwenden Sie das Gerät nicht, wo entzündliche Stoffe gebraucht oder aufbewahrt sind (z.B.: in der Nähe von entzündlichen Gasen oder Aerosolen) - es entstehen eine sehr hohe Gefahr von Explosion und Feuer!
• Stecken Sie Fremdkörper nicht und erlauben Sie Fremdkörper in die Lüftungsöffnungen (eingehende oder ausgehende) nicht zu geraten, weil dies Stromausfall, Feuer oder Schäden im Konvektor verursachen kann.
• Das Gerät ist nicht für den gewerblichen Gebrauch geeignet, sondern nur für den privaten Gebrauch!
• Decken Sie die Schutzgitter und beschränken Sie den Luftstrom zum und vom ausgehenden und ankommenden Schutzgitter nicht ab. Montieren Sie das Gerät gegen irgendwelche Oberfläche nicht. Alle Gegenstände müssen mit Abstand von 1 Meter vom Gerät vorne und seitlich sein.
  Am früigsten liegt die Ursache für das Überhitzen des Gerätes im Ansammeln von Flaum und Staub im Gerät. Reinigen Sie die Lüftungsöffnungen mit dem Staubsauger regelmäßig, indem Sie verbindlich das Gerät aus dem Stromnetz trennen-.

• Berühren Sie niemals das Gerät mit nassen oder feuchten Händen - es entstehen eine Lebensgefahr!

• Die Steckdose muss jederzeit leicht zugänglich sein, damit der Stecker notfalls schnellst wie möglich gezogen wird! Ziehen Sie den Stromkabel niemals oder das Gerät beim Ausschalten vom Stromnetz!

• Richten Sie Ihr Aufmerksamkeit daraufuf, dass die ausgegehende Luft während des Betriebes (bis mehr als 100^ ) erhitzt wird!
• Wenn Sie sich damit entscheiden, ein Gerät von dieserem Typ nicht mehr zu verwenden, ist es empfehlenswert, das Gerät durch das Schneiden des Netzkabels unverwendbar zu machen, nachdem Sie es aus dem Stromnetz ausgegeschaltet haben. Es wird stark empfohlen, dass jeder weitere Risiken, die durch das Gerät entstehen können, abgesichert werden, insbesondere wenn Kinder die amortisierte Anlage (das Gerät) als Spielzeug verwenden können.
  Vorsicht: Gebrauchen Sie these Gerät mit Programmer, Zähler oder einem anderen Gerät, das es automatisch einschelt, Denn wenn das Gerät abgedeckt ist oder falsch montiert ist, eine Brandgebung entsteh.
• Legen Sie das Netzkabel, sodass es die Bewegung der Menschen nicht stört und es nicht darauf getereten wird. Verwenden Sie nur genehmigte Verlängerungskabel, die für das Gerät geeignet sind, d.h. sie verfügen über ein Genehmigungszeichen!
• Stellen Sie das Gerät nicht um, indem Sie es für das Netzkabel ziehen und gebrauchen Sie das Netzkabel für Umstellung von Geräten nicht!
• Brechen Sie das Netzkabel nicht ab undziehen Sie es durch scharfe Ränder nicht! Stellen Sie es auf heiße Platten oder offenes Feuer nicht!

VERPACKUNG

• Nach dem Auspacken des Gerätes überprüfen Sie, ob es während des Transportierens nicht beschädigt und ob es komplett verpackt worden ist. Im Falle, dass ein Schaden oder unkomplete Anlieferung festgestellt wird, treten Sie in Kontakt mit ihrer bevollmächtigten Verkäufe!
• Schmeißen Sie den originellen Karton nicht weg! Er konnte für Aufbewährung und Transportieren gebraucht werden, um Schäden beim Transportieren vermieden zu werden!
• Das Aufräumen des Verpackungsmaterials muss auf geeignete Weise erfolgen! Die Kinder müssen davon beschützt werden, um mit den Polybeuteln nicht zuspielen!

BEDIENUNGSANLEITUNG UND ANWEISUNGEN ZUR MONTAGE DES STELLFUSSENSETS

• Dieser Konvektor ist für den Gebrauch in Wohnräumen.

Gemäß der Verordnung (EU) 2015/1188 zur Durchführung der Richtlinie 2009/125 / EG ist这点 Elektroheizgerat zur Wandmontage nicht vorgesehen!

Wichtig: Bei Wohnräumen mit Volumen über 45 m³ ist der Gebrauch in Kombination mit 2 und mehreren Konvektoren gestattet.

• Stellen Sie den Konvektor nicht unter Steckdose oder bindender Schachtel.

• Montieren Sie/ Gebrauchen Sie den Konvektor nicht

• an Stellen, wo es Zugkraft gibt, damit eine Bewirkung auf die Kontrolleinstellungen vermieden wird

• unmittelbar unter einer Steckdose;
• im Raum 1 (volume 1) für Badezimmer;

• im Raum 2 (volume 2), wenn die Kontrolltafel von Menschen nicht erreicht werden kann, der unter der Dusche oder in der Badewanne ist;

• Bevor Sie anfangen, das Set zu montieren, prüfen Sieitte, ob der Konvektor nicht angeschlossen ist!

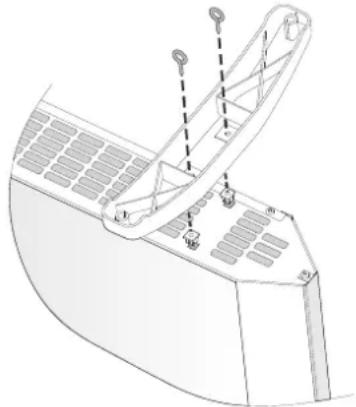

• Die Beineitte auf der Seite der Lufteingangssöffnungen montieren -richtig ist die Montage an den beiden Enden des Konvektors, symmetrisch, in dem fur diesen Zweck vorgesehenen Bereich (s. Bild unter). Zwecksgemäß hat jeder Konvektor 2 LÖcher für jedem Bein übrig

• Ein Bein in den darauf vorgesehenen Bereich legen. Danach die beiden Befestigungsschauben anziehen. Die Befestigungsschaube wird durch den Plastikdeckel gefuhrt und in die Kunststoffmutteringeschraubt, die in der Konvektoröffnung platziert ist. Die gleiche Vorgehensweiseitte für das zweite Bein wiederholen.
• Das Gerät ist richtig aufgebaut, wenn der Konvektor nach der Montage auf den Boden gestellt wird und dasselbe horizontal liegt. Nutzen Sieotide das Netzkabel als Seil zum Ziehen nicht. Das Bewegen erfolgt bei "kaltem" Konvektor.
• Setzen Sieitte den Konvektor mit den montierten StellfuBen auf den Boden. Bevor Sie das Gerat einschalten, prufen Sieitte, ob die Gebrauchsanweisungen am Anfang der Anleitung erfullt sind (Sicherheitsmaßnahmen und wichtige Bedingungen fur den Gebrauch des Konvektors). Die richtige Position ist - das Bedienfeld muss auf der Oberseite des Konvektors sein, und die FuBe auf dem Boden!

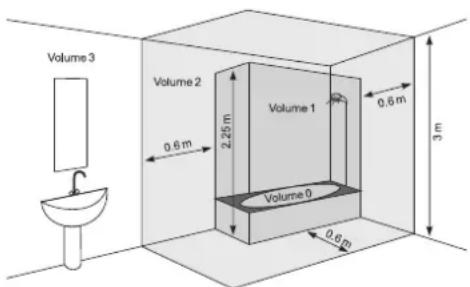

GEBRAUCH IM BADEZIMMER

• Der Konvektor ist gemäß der normalen Handelspraxis und in Übereinstimmung mit der Gesetzgebung des entsprechenden Landes (den Richtlinien für Elektrizität der Europäischen Union und den Anforderungen für spezielle Montagen oder Stellen, die Badewannen oder Duschkabinen einschießen HD60364-7-701(IEC 60364-7-701:2006)) zu montieren.

• Wenn dieser Konvektor im Badezimmer oder in einem anderen ähnlichen Raum gebraucht wird, sind die folgenden Anforderungen bei der Montage einzuhalten: Der Konvektor hat eine Schutz IP24 (Schutz vor Wassertropfen). Deswegen ist er im Raum 2 (volume 2) (siehe das Schema unter) zu montieren, damit die Möglichkeit)dafur vermieden wird, die Kontrolltafel (Schalter und Thermoregler) des Konvektors von einem Menschen erreicht wird, der unter der Dusche oder in der Badewanne ist! Der minimale Abstand vom Gerät bis der Wasserquelle muss nicht weniger als 1 Meter sein. Wenn Sie sich in Bezug auf die Montage这点es Konvektors im Badezimmer nicht sicher sind, empfehlen wir eine Beratung mit qualifiziertem Elektrotechniker.

Bemerkung: wenn die oben angegebenen Bedingungen nicht erfüllt sein können, ist die Montage im Raum 3 (VOLUME 3) gestattet.

• In nassen Räumen (Badezimmern und Kuchen) muss die Stromversorgungsquelle auf die Höhe min. 25cm vom Boden montiert werden.
• Die Elektroinstallation soll mit automatischer Sicherung versorgt sein, wobei der Abstand zwischen den Steckdosen, wenn es ausgeschalte ist, min. 3mm sein muss.

Vielen Dank, dass Sie den Konvektor CN04 ausgewählten haben. Das ist ein Produkt, das Hezung im Winter in Abhängigkeit von den Bedürfnissen des Verbrauchers nach Erzieten komfortabler Wärme im beheizten Raum anbietet. Bei sachgemäß Betrieb und Pflege, wie in dieser Bedienungsanleitung beschreiben ist, wird das Gerätlichen ein langjähriges Funktionieren sichern.

BEDIENUNGSCANLEITUNG

MECHANISCHE STEUERUNG

Betriebsmodi

Schalten Sie den Konvektor ein, drucken Sie den Knopf in Stellung "I" (Eingeschalter), dann drehen Sie den Regler auf den von Ihn gewünschten Grad/von 1 bis 6/, indem Sie das folgende Verhältnis in den Graden beachten:

• • Modus Frostschutz /wird aktiv, wenn die Temperatur im Raum unter 7°C sinkt/
    1/2 - Sparmodus /zum Aufrechterhalten einer niedrigen Temperatur im Raum/ dieser Modus ist in der Nacht zu grabauchen oder bei

Abwesenheit der Menschen im Raum. Der angegebene Modus erlaubt das Aufrechterhalten einer bestimmen Temperatur unter den Bedingungen der Energieeinsparung.

3/4/5 - Komfortmodus /zum Aufrechterhalten einer gemäßigen Temperatur im Raum/dieser Modus ist für die Unterstützung einer relativ hohen komfortablen Raumtemperatur während des Tages zu gelebrauchen.
6 - Maximaler Modus /zum Aufrechterhalten einer HOHEN Temperatur im Raum/. Dieser Modus ist zu gebrauchen, wenn Sie maximal hohe Temperatur der Raum

WICHTIG: Die Ziffern des Thermoreglers entsprechen nicht dem konkreten Wert der Temperatur im Raum, sondern dienen sie zum praktischen Speichern der Übereinstimmung zwischen Temperatur und Anzeige des Thermoreglers. Für die Feineinstellung)duren Sie auch ein Thermometer verwenden - indem Sie das Prinzip des Raumtemperierens für mehrere Stunden berücksichtigten (bestimmt durch die Gröbe des beheiteten Raumes).

Wenn die Temperatur im Raum niedriger als diese ist, die Sie mit Hilfe des Reglers eingestellt haben, startet der Konvektor seine Arbeit und wird bis zum Zeitpunkt des Erreichens des eingestillten Temperaturwertes in Betrieb sein. Wenn die Temperatur im Raum hoher als der mit dem Reglers eingestellte Wert ist, wird der Konvektor automatisch im Modus „Bereitschaft zum Einschalten" umgestellt.

SCHUTZ

• Das Gerät ist mit Schutzthermoausschalter versorgt, der automatisch den Erhitzer in Fälle der Temperaturerhöhung im Konvektor über die zulässigen Werte /die so genannte Überhitzung des Gerätes/ ausschaltet.
• Der Schutzthermaussalter wiederherstellt den Betrieb des Konvektors automatisch, erst wenn die Tempartur des Gerätes unter die zulässigen Grenzwerte sinkt.

SCHUTZ GEGEN UMKIPPEN

Dieses Heizungsgerät ist mittels eines Sicherheitsschalters geschützt, der das Gerät automatisch ausschält, wenn es umkippt oder sich unter zu großem Winkel von der Horizontale befindet. Auf diese Weise werden Unfälle vermieden. Nach dem Zurückstellenden des Gerätes in die richtige Position wird der Konvector im letzten eingestillten Modus weiter betrieben.

REINIGUNG

• Verbindlich schalten Sie zuerst das Gerät vom Druckknopf aus undziehen Sie den Stecker von der Steckdose an der Wand hersa. Bevor Sie mit der Reinigung des Konvektors anfangen,lassen Sieihn abkühlen,indem Sieihn aus der Steckdose ausschalten.
• Reinigen Sie das Gehäuse mit nassem Tuch, Staubsauger oder einer Bürste.
• Tauchen Sie das Gerät in Wasser nie auf - eine Lebensgefahr wegen Stromausfall entstehen!
• Gebrauchen Sie niemals Benzin, Verdünner oder grobe abrasive Reinigungsmittel, weil sie den Belag des Gerätes beschädigten werden.

AUFBEWAHRUNG

• Bevor Sie den Konvektor aufräumen, setzen Sie ihn kalt werden, indem Sie ihn aus der Steckdose trennen.
• Verwenden Sieitte die originelle Verpackung zur Aufbewährung des Konvektors, wenn derselbe einen gewissen Zeitaum nicht gebraucht wird. Auf diese Weise wird das Produkt vor übertriebener Verstaubung und Verunreigungen geschützt!
• Stecken Sie das freierte Gerät in die Verpackung nie ein!
• Das Produkt ist an einer trockenen und vor direktem Sonnenlicht geschützten Stelle aufzubewahren.
  Ausrücklich wird seine Aufbewährung in feuchten und nassen Räumen verboten!

WARTUNG DES GERÄTES DURCH DEN KUNDENDIENST

• Im Falle eines Schadens des Gerätes treten Sieitte mit dem autorisierten Kundendienst in Ihrer Nähe in Kontakt /die Kundendienste sind in der Garantiekarte des Produktess angegeben/.
  Wichtig: Im Falle einer Reklamation und/oder Verletzung ihrer Rechte als Verbraucher treten Sieitte mit dem Lieferanten deses Gerätes in Kontakt an die angegebenen Adressen und auf der Internetseite der Gesellschaft: www.tesy.com

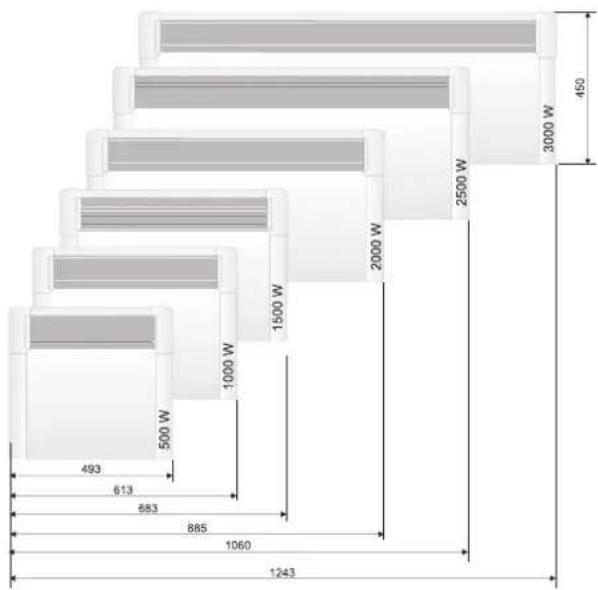

DIMENSIONEN DES GERÄTES, BEHEIZTES RAUMVOLUMEN UND FLÄCHE

Modell Beheltes Volumen Behelzte Fläche
CN 04 050 MIS F - 500W 10* - 15 m	3	4* - 6 m²
CN 04 100 MIS F - 1000W 20* - 30 m	3	8* - 12 m²
CN 04 150 MIS F - 1500W 30* - 45 m	3	12* - 18 m²
CN 04 200 MIS F - 2000W 40* - 60 m	3	16* - 24 m²
CN 04 250 MIS F - 2500W 50* - 70 m	3	20* - 28 m²
CN 04 300 MIS F - 3000W 60* - 80 m	3	24* - 30 m²

• Minimales garantiertes beheitzes Volumen (Fläche) für Heizung bei durchschnittlichen Koeffizient der Wärmeleitfähigkeit λ = 0,5 W/(m/K) für den beziehten Raumes. Die higheren Werte für beheiztes Volumen (Fläche) werden bei durchschnittchem Wert der λ = 0,35 W/(m/K) erreicht. Standardhöhe der Räume - 2,5 Meter.

Hinweise für Umweltschutz

Die grebauten Elektrogere enthalten Wertstoffe, deshalb sind sie nicht mit dem Hausmäß wegzuwerfen! Wir bitten Sie darum, dass sie ihren aktiven Beitrag zur Umwelt- und Ressourcenschutz leisten. Stellen Sie den entsprechenden Abfallstellen das grebauterte Gerat zur Verfügung (wenn solchevorhunden sind).

TABLELE 2:ERFORDERLICHE ANGABEN ZU ELEKTRISCHEN EINZELRAUMHEIZGERÄTEN
Modellkennung(en): 1.CN04 050 MIS F; 2.CN04 100 MIS F; 3.CN04 150 MIS F; 4.CN04 200 MIS F; 5.CN04 250 MIS F; 6.CN04 300 MIS F 230V~50Hz

Angabe	Symbol	Wert 1	Wert 2	Wert 3	Wert 4	Wert 5	Wert 6	Einheit	Angabe	Einheit
Wärmeleistung									"Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufahr (bitte eine Mänglichkeit auswähen)"
Nennwärmeleistung P	nom	0,50	1,00	1,50	2,00	2,50	3,00	kW	manuelle Regelung der Wärmezufahr mit integrierten Thermostat	[nein]
Mindestwärmeleistung (Richtwert) P	min	0,00	0,00	0,00	0,00	0,00	0,00	kW	manuelle Regelung der Wärmezufahr mit Rückmeldung der Raum- und/oderAußentemperatur	[nein]
Maximale kontinuierlicheWärmeleistung	Pmax,C	0,50	1,00	1,50	2,00	2,50	3,00	kW	"elektronische Regelung der Wärmezufahr mitRückmeldung der Raum- und/oder Außentemperatur"	[nein]
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung [nein]
Bei Nennwärmeleistung el	max	0,44	0,91	1,42	1,89	2,41	2,87	kW	"Art der Wärmeleistung/Raumtemperaturkontrolle(bitte eine Mänglichkeit auswähen)"	-
Bei Mindestwärmeleistung	elmin	0,00	0,00	0,00	0,00	0,00	0,00	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	[nein]
Im Bereitschaftszustand	elSB	0,00	0,00	0,00	0,00	0,00	0,00	kW	zwöder mehr manuelleinstellbare Stufen, keine Raumtemperaturkontrolle	[nein]
									Raumtemperaturkontrolle mit mechanischem Thermostat	[ja]
									mit elektronischer Raumtemperaturkontrolle	[nein]
									elektronische Raumtemperaturkontrolle und Tageszeitregelung	[nein]
									elektronische Raumte mperaturkontrolle und Wochentsagsregelung	[nein]
									Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
									Raumtemperaturkontrolle mit Prasenzerkennung	[nein]
									Raumtemperaturkontrolle mit Erkennung offener Fenster	[nein]
									mit Fernbedienungsoption	[nein]
									mit adaptiver Regelung des Heizbeginnis	[nein]
									mit Betriebszeitbegrenzung	[nein]
									mit Schwarzkugelsensor	[nein]

TESY Ltd

48 Madara Blvd,

Shumen,9700

Bulgaria

FEHLERBEHEBUNG

Lesen Sie bitte die Vorschlage in der unterstehenden Tabelle, bevor Sie das Kundenbetreuungszentrum zu kontaktieren:

DE

PROBLEM ursache Lösung
Das Gerät faktioniert nicht Keine Netzpannung.		Stellen Sie den Stecker in eine Steckdose ein und überprüfen Sie die Position des EIN / AUS-Schalters.
	Stellen Sie sichere, dass das Gerät angeschlossen ist und die Steckdose faktioniert.
Der Raum ist nicht warm genug, obwohl das Gerät heißt ist	Gerät überhützt. Der Überhitzungsschutz begrenzt die Wärmeabgabe.	Beseitigen Sie die Ursache (Decke, Schmutz oder verstopfter Luffeingang oder -ausgang). Beachten Sie die in der Montageanleitung angegebenen Mindestabstände um das Gerät.
	Der Wärmebedarf im Raum istHigher als der vom Gerät abgegebene Wärme.	Wärmerverluste beseitigen. (Fenster und Türen schlieben. Ständige Belüfung vermeiden.)
	Stellen Sie sichere, ob die Leistung Ihres Geräts an die große des Raums angepasst ist.	Die empfohlene Leistung beträgt durchschnittlich 100 W/m2 bei einer Deckenhöhe von 2,50 m oder 30 W/m3.
Die Wand kein dem Gerät weist Verschmuzungen auf	Verschmuzungen an der Wand entstehen durch Luftverschmutzung.	Stellen Sie sichere, dass der Raum regelmäßig mit frischer Luft belüftet wird, insbesondere wenn geraucht wird.
Schall / Gerasche Während des Aufheizens sowie kurz nach Erreichen der eingestellten Temperatur ist ein leises Gerasch nicht ungewöhlich.		Dieser Effekt beruht auf der tatsächlichen Ausdehnung der Materialien mit dem raschen Temperaturanstieg und der anschließenden Abkühlung der bei der Herstellung des Gerätes verwendeten Metalle.
Gelbliche Flecken auf dem Gitter Solche Flecken können durch das Abdecken des Geräts mit feuchten Kleidungsstücken entstehen.		Decken Sie das Produkt nicht ab! Dies ist nicht zulässig, da es die Konvektion der Luft blockiert und das Gerät irreparabel beschäftigt, was eine ernsthafte Gefahr für ihre Gesundheit und Ihr Eigentum darstellt.
