303983 - Controller CSL - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Controller
Marke	CSL
Modell	303983
Konnektivität	Bluetooth v2.1+ EDR, microUSB-Anschluss
Betriebsfrequenz	2402 MHz - 2480 MHz
Sendeleistung (EIRP)	2,78 dBm
Batterie	600 mAh, 3,7 V wiederaufladbar
Akkulaufzeit	Variiert je nach Nutzung (mehrere Stunden)
Kompatibilität	Spielkonsolen P (PlayStation) und S (Switch)
Anzahl der Tasten	14 Tasten + Touchfeld
Sonderfunktionen	Doppelvibrator, Touchpad, Reset
Lieferumfang	Controller, USB-Kabel, Bedienungsanleitung
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht öffnen, Feuchtigkeit und Stöße vermeiden
Stromversorgung	Interner wiederaufladbarer Akku über Mikro-USB
Gewicht	Ca. 250 g (Schätzung)
Abmessungen	Ca. 15 x 10 x 5 cm (Schätzung)
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - 303983 CSL

Wie koppele ich den Controller mit einer PlayStation-Konsole?

Schließen Sie das mitgelieferte USB-Kabel an den Controller und die Konsole an, drücken Sie dann die Home-Taste. Die Kopplung erfolgt automatisch.

Wie koppele ich den Controller mit einer Switch-Konsole?

Öffnen Sie das JoyCon-Menü, wählen Sie 'Tastenzuordnung ändern', halten Sie dann die Tasten Home und Options gleichzeitig gedrückt, bis die LED leuchtet.

Wie lade ich den Controller auf?

Schließen Sie das Mikro-USB-Kabel an einen USB-Anschluss mit Strom an. Die LED leuchtet während des Ladevorgangs und erlischt nach Abschluss.

Was tun, wenn der Controller nicht mehr reagiert?

Stecken Sie einen dünnen, spitzen Gegenstand in das kleine Loch auf der Rückseite des Controllers, um die RESET-Taste zu drücken. Das Gerät wird zurückgesetzt.

Der Vibrator funktioniert nicht, warum?

Überprüfen Sie, ob das Spiel oder die App Vibration unterstützt und ob die Option in den Spieleinstellungen aktiviert ist.

Was tun, wenn der Akku nicht lädt?

Stellen Sie sicher, dass das Kabel richtig angeschlossen ist und die Konsole oder das Ladegerät mit Strom versorgt wird. Wenn das Problem weiterhin besteht, versuchen Sie ein anderes USB-Kabel.

Ist das Touchpad mit der Switch kompatibel?

Auf der Switch ersetzt das Touchpad die Screenshot-Taste. Auf der PlayStation sind alle Touch-Funktionen verfügbar.

Kann ich diesen Controller am PC verwenden?

Ja, er kann über Bluetooth oder USB verbunden werden. Die Kompatibilität hängt vom Betriebssystem und Spiel ab.

Wie reinige ich den Controller?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch (ohne Chemikalien). Wischen Sie die Oberflächen vorsichtig ab.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung liegt der Verpackung bei. Sie können sie auch als PDF auf der Website des Herstellers oder auf Plattformen wie notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG 303983 CSL

BEDIENUNGSANLEITUNG USER MANUAL

WIRELESS GAMEPAD

Mod.-Nr.: 303983

Table of contents

1. Deutsch .... 3
2. English 9
3. Français 15
4. Italiano 22
5. Español....28

https://model.ganzeinfach.de/303983

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bi e die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Wireless Gamepad
  • Verbindungs- und Ladekabel
• Kurzanleitung

2. Technische Daten

Anschluss Wireless (Bluetooth v2.1+ EDR), microUSB
Sendeleistung (EIRP) 2,78 dBm
Frequenzbereich 2402 MHz-2480 MHz
Tasten	Steuerkreuz, 2x Analog-S cks, Share-Taste, Op-ons-Taste, Home-Taste, 4x Control-Tasten, L1,L2, R1, R2, Touchfeld
Akku 600 mAh, 3,7 V
Kompa bilität	Spielekonsole P ( ), Spielekonsole S ( )

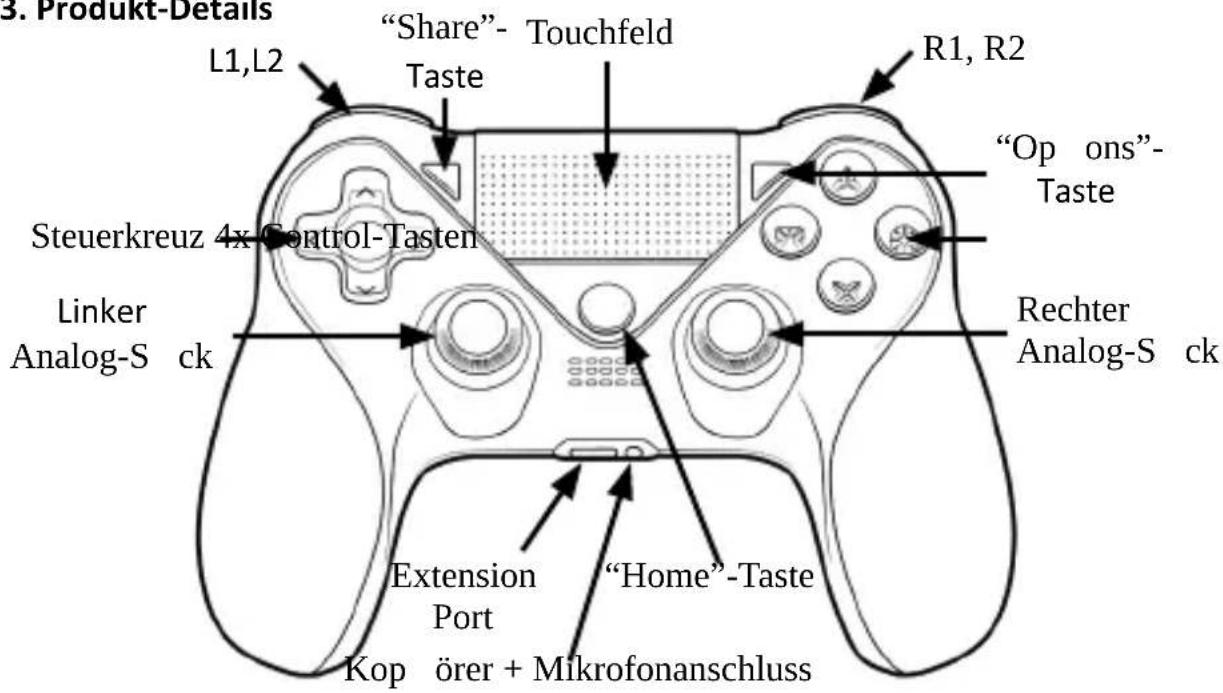

3. Produkt-Details

4. Koppeln

4.1 Koppeln mit der Spielekonsole P

Wenn Sie das Gerät zum ersten Mal mit Ihrer Spielekonsole verwenden, müssen Sie den Controller zunächst koppeln.

1. Stecken Sie das mitgelieferte Verbindungs- und Ladekabel an den Controller und an einen freien USB-Anschluss Ihrer Spielekonsole. Drücken Sie die "Home"-Taste.
2. Die Kopplung ist abgeschlossen. Nun können Sie das Gerät kabellos mit Ihrer Spielekonsole verwenden.

4.2 Koppeln mit der Spielekonsole S

Öffnen Sie bitte auf der Konsole das Controllermenü (JoyCon-Symbol) und wählen Sie anschließend „Griffweise / Reihenfolge ändern“.

Die Konsole fordert Sie auf, die L+R-Tasten des Controllers zu drücken. Folgen Sie dieser Anweisung nicht, sondern halten Sie die „Home“-Taste und die „Options“-Taste des Controllers gleichzeitig. Die Status-LED beginnt zu blinken. Sobald diese durchgehend leuchtet, ist das Gerät erfolgreich verbunden.

Hinweis: Bevor die LEDs schnell blinken, leuchten die LEDs zunächst langsam auf. Zu diesem Zeitpunkt müssen Sie die Taste weiterhin gedrückt halten, bis sie vom langsamen zum schnellen Blinken übergehen.

Die Kopplung mit der Konsole wird durchgeführt. Auf dem Display der Konsole sehen Sie den Controller abgebildet.

5. Spezial-Tastenfunktionen

“Home”-Taste	Drücken: Gerät einschalten (wenn sich die Spielekonsole im abgeschalteten Modus oder im Ruhemodus befindet)Anzeige des “Home”-Screens (wenn das Gerät eingeschaltet ist)2x Drücken: Zwischen Anwendungen wechselnLange Drücken: Öffnet das Menü mit möglichen EinstelloptionenMit „Options“ Taste gedrückt halten: Bluetooth Pairing Modus
“Share”-Taste Zeigt das Menü des “Teilen”-Features an
“Options”-Taste Öffnet das Options-Menü. Verfügbare Funktionen werden hierüber angezeigt.

Die Funktionen der Tasten können je nach Betriebssystem und/oder Typ der Konsole variieren.

Bei der Spielekonsole P ( ) ist die Funktion des Touchpads voll gegeben. Bei der Spielekonsole S ( ) ersetzt ein Drücken des Touchpads die Screenshot-Taste . „Share“ ersetzt die „-“ Taste und „Options“ ersetzt die „+“ Taste.

6. Touchfeld-Funktionen

Die Touchfeld-Funktionen sind vom entsprechenden System und der ausgeführten Software bzw. dem verwendeten Spiel abhängig.

7. Aufladen

Laden Sie das Gerät vollständig auf, bevor Sie es erstmalig verwenden!

Der Akku des Controllers wird geladen, wenn Sie diesen mit dem USB-Kabel an einen freien USB-Anschluss Ihres Systems anschließen. Beachten Sie, dass das System angeschaltet ist oder sich im Ruhemodus befinden muss.

Solange der Ladevorgang andauert, ist die LED des Controllers eingeschaltet. Wenn der Ladevorgang beendet ist, schaltet sich die Status-LED am Controller aus. Alternativ können Sie den Akkustand des Controlleres an der verbundenen Konsole nachprüfen.

Hinweis: Sobald der Akku vollgeladen ist, wird die LED-Anzeige nicht mehr aufblinken.

8. Dual Vibrations-Funktion

Das Gamepad verfügt über zwei starke Vibrationsmotoren. Durch den Vibrationseffekt wird die Steuerung realistischer dargestellt.

Hinweis: Bitte beachten Sie, dass die Vibration nur dann funktioniert, wenn das Spiel bzw. Programm diese Funktion unterstützt und das entsprechende Feature in den Spiel-Optionen aktiviert wurde.

9. Gerät zurücksetzen

Um den Controller vollständig zurückzusetzen, drücken Sie die "RESET"-Taste auf der Rückseite des Gerätes mithilfe eines schmalen, spitzen und länglichen Gegenstandes. Gehen Sie mit diesem Gegenstand durch die kleine Öffnung auf der Rückseite des Gerätes. Sobald Sie den länglichen Gegenstand eingeführt haben und den "RESET"-Schalter erreicht haben, schaltet sich das Gerät aus und setzt sich zurück.

10. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie bitte das Produkt auch nicht kurz.

Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

11. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

12. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303983 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://model.ganzeinfach.de/303983

http://model.ganzeinfach.de

WD Plus GmbH

Wohlenbergstraße 16

30179 Hannover, DE

V1.1
