303674 - Controller CSL - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Gamecontroller
Marke	CSL
Modell	303674
Konnektivität	USB Typ A über 2,4-GHz-Empfänger
Anzahl der Tasten	10 Tasten + 2 analoge Sticks + Steuerkreuz + HOME-Taste
Akku	Lithium-Ionen 400 mAh, 3,7 V
Sendeleistung	< 0 dBm
Frequenzbereich	2405 MHz - 2476 MHz
Vibrationsfunktion	Doppelt (Dual Vibration)
Systemkompatibilität	Microsoft Windows 7 / 8 / 8.1 / 10
Eingabemodi	X-Input und DirectInput (digital/analog)
Installation	Plug & Play, kein Treiber erforderlich
Lieferumfang	Controller, USB-Dongle, miniUSB-Ladekabel, Bedienungsanleitung
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Mittel verwenden.
Sicherheit	Nicht öffnen, hohe Temperaturen, Feuchtigkeit und Stöße vermeiden. Nur für den Innenbereich.
Recycling	Entspricht WEEE (2012/19/EU) und ElektroG. Nicht in den Hausmüll geben.

Häufig gestellte Fragen - 303674 CSL

Wie verbinde ich den Controller mit meinem PC?

Stecken Sie den USB-Dongle in einen freien Port Ihres PCs, warten Sie 5 Sekunden, und drücken Sie dann die HOME-Taste. Die LEDs blinken während der Kopplung; sobald sie abgeschlossen ist, leuchtet eine LED dauerhaft.

Wie lade ich den Controller?

Verwenden Sie das mitgelieferte miniUSB-Kabel, um es an einen USB-Port eines Computers oder eines geeigneten Ladegeräts anzuschließen. Der Controller wird mit einem integrierten 400-mAh-Akku geliefert.

Wie wechsle ich zwischen X-Input- und DirectInput-Modus?

Halten Sie die HOME-Taste 3 Sekunden lang gedrückt, um zwischen X-Input und DirectInput umzuschalten. Im DirectInput-Modus können Sie durch kurzes Drücken vom digitalen Modus (LED 1) in den analogen Modus (LED 1+2) wechseln.

Die Vibrationsfunktion funktioniert nicht, was tun?

Überprüfen Sie, ob das Spiel oder die Software Vibration unterstützt und die Option aktiviert ist. Sie können die Vibration in den Einstellungen des Gamecontrollers unter Geräte und Drucker in Windows testen.

Ist der Controller mit Windows 11 kompatibel?

Die Anleitung gibt eine Kompatibilität mit Windows 7/8/8.1/10 an. Für Windows 11 ist die Funktion nicht garantiert, könnte aber im X-Input-Modus aufgrund der Abwärtskompatibilität funktionieren.

Wie konfiguriere ich die Tasten für ein bestimmtes Spiel?

Verwenden Sie zuerst die Gamecontroller-Konfiguration in Windows, dann die Einstellungen des Spiels. Einige Spiele erfordern zusätzliche Emulationssoftware.

Was tun, wenn der Controller keine Verbindung herstellt?

Versuchen Sie, den USB-Dongle erneut anzuschließen, drücken Sie erneut die HOME-Taste. Wenn das Problem weiterhin besteht, starten Sie Ihren PC neu oder versuchen Sie einen anderen USB-Port.

Wie lange hält der Akku?

Die Kapazität beträgt 400 mAh. Die Akkulaufzeit hängt von der Nutzung ab (Vibration ein- oder ausgeschaltet), bietet aber in der Regel mehrere Stunden Spielzeit.

Wie reinige ich den Controller?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die die Oberfläche beschädigen könnten.

Wo finde ich die WEEE-Registriernummer?

Die WEEE-Registriernummer lautet DE 67896761. Für die Entsorgung befolgen Sie die örtlichen Recycling-Richtlinien für Elektrogeräte.

BEDIENUNGSANLEITUNG 303674 CSL

Mod.-Nr.: 303674/20200326TW001

Table of contents

1. Deutsch .... 3
2. English 8
3. Italiano 12
4. Français .... 16
5. Español....21

GER: Aktuelle Informationen, Treiber, Bedienungsanleitungen und Datenblätter finden Sie auf www.ganzeinfach.de in unserem Download-Bereich.

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Wireless Gamepad
• USB-Dongle
• microUSB-Ladekabel
• Kurzanleitung

2. Technische Daten

Anschluss USB Typ A, über	2,4 Ghz Empfänger
Tasten • 10 Tasten	• 2 Analog-Sticks• Steuerkreuz• HOME-Taste
Akkukapazität 400mAh, 3,7V
Sendeleistung < 0 dBm
Frequenzbereich 2402 MHz	- 2477 MHz
Features Dual Vibration-Funktion
Kompatibilität Microsoft Windows	7 / 8 / 8.1 / 10

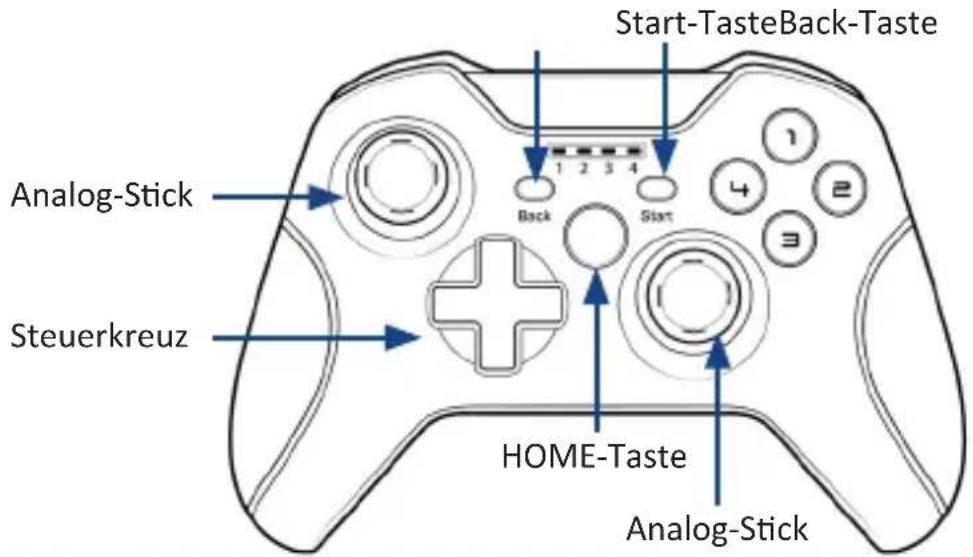

3. Produkt-Details

4. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

1. Schließen Sie den Empfänger an einem beliebigen freien USB-Anschluss Ihres Computers oder Ihrer Spielekonsole an.
2. Warten Sie etwa fünf Sekunden und drücken Sie dann die „HOME“-Taste, um das Gamepad auf der Konsole zu registrieren. Die LEDs des Gamepads blinken während des Kopplungsvorgangs.
3. Nach Abschluss des Kopplungsvorgangs bleibt eine der LEDs konstant eingeschaltet.
4. Koppeln Sie das Signal zwischen Gamepad und Empfänger neu. Sie können den Empfänger wieder anschließen und die Home-Taste erneut drücken.

Dank Plug&Play ist keine separate Treiberinstallation notwendig.

Modus wechseln

Um den Eingabemodus zu ändern, drücken Sie für ca. 3 Sekunden die Home-Taste. Sie können so zwischen X-Input und Direct-Input wechseln. Ein kurzes Drücken der Home-Taste im Modus „DirectInput“ bewirkt einen Wechsel zwischen dem Digital-Modus (LED 1 eingeschaltet) und Analog-Modus (LED 1 + 2 eingeschaltet).

Für die meisten modernen PC-Spiele wird der X-Input Modus verwendet.

Im X-Input Modus wird Ihnen das Gamepad als „XBOX360-Controller“ angezeigt.

5. Dual Vibration Funktion

Das Gamepad verfügt über zwei starke Vibrationsmotoren. Durch den Vibrationseffekt wird die Steuerung realistischer dargestellt.

Hinweis: Bitte beachten Sie, dass die Vibration nur dann funktioniert, wenn das Spiel bzw. Programm diese Funktion unterstützt und das entsprechende Feature in den Spieloptionen aktiviert wurde.

4 Deutsch

An Ihrem Computer können Sie die Dual Vibration Funktion testen. Rufen Sie dafür die Einstellungen des Gamepads in der „Systemsteuerung“ unter „Geräte und Drucker“ (Windows 7/8/10) auf.

6. Konfiguration

Bei einigen PC-Spielen ist es notwendig, das Gamepad zu konfigurieren. Prüfen Sie die Belegung zunächst in der Gamecontroller-Einstellung von Windows, dann in den Einstellungen des Spiels (ggf. in einer externen Konfigurationsdatei) oder verwenden Sie hierfür eine zusätzliche Emulationssoftware für die gewünschte Konfiguration.

7. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um etwa Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im freien zugelassen. Bitte verwenden Sie es nur in trockenen Bereichen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

8. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

9. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303674/20200326TW001 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganzeinfach.de/search/model/303674

WD Plus GmbH • Wohlenbergstraße 16 • D-30179 Hannover
