BEDIENUNGSANLEITUNG 303597 CSL

GER: Aktuelle Informationen, Treiber, Bedienungsanleitungen und Datenblätter finden Sie auf www.ganzeinfach.de in unserem Download-Bereich.

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Wireless Gamepad
  • Verbindungs- und Ladekabel

• Kurzanleitung
  • 2x Austauschpad (Steuerkreuz)

• Technische Daten

Anschluss Wireless (Bluetooth v2.1+ EDR), microUSB

Sendeleistung (EIRP) 5,6 dBm

Frequenzbereich 2402 MHz-2480 MHz

Tasten Steuerkreuz, 2 x Analog-Sticks, Share-Taste,Options-Taste, Home-Taste, 4x Control-Tasten(1,2,3,4), L1, L2, R1, R2, Touchfeld

Akku 500 mAh, 3,7V

Kompatibilität Windows, Spielekonsole

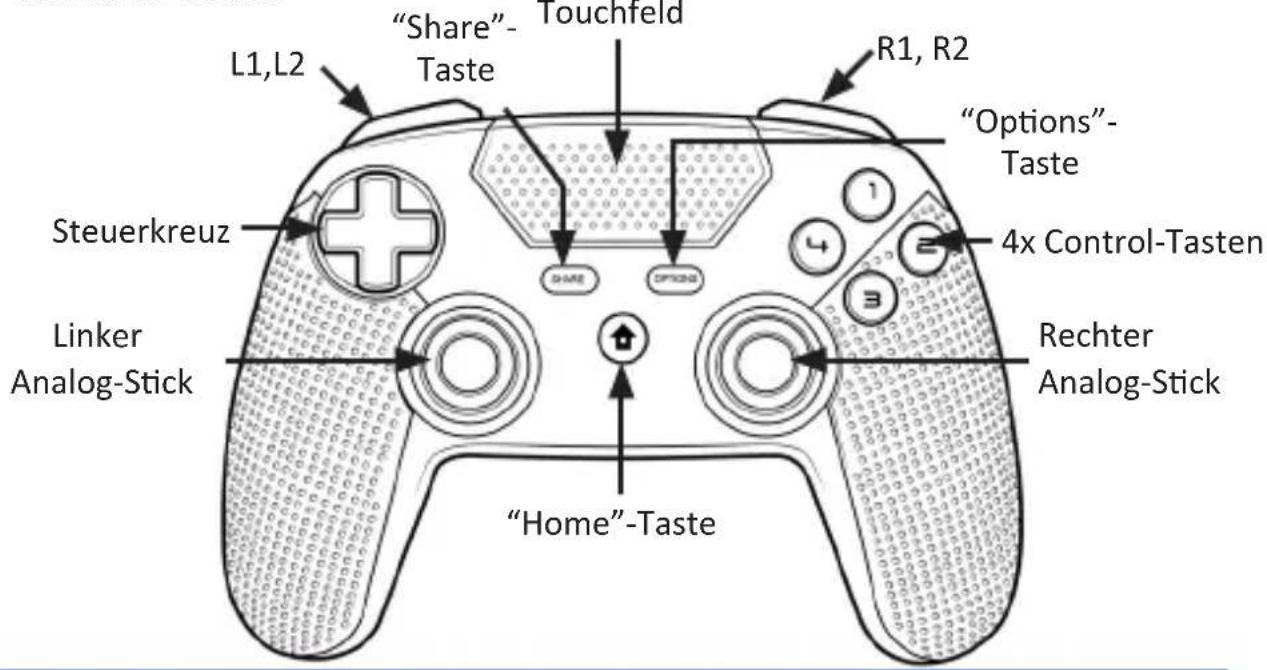

1. Produkt-Details


"Share"- Taste Touchfeld L1,L2 R1, R2 "Options"- Taste Steuerkreuz 4x Control-Tasten Linker Analog-Stick Rechter Analog-Stick "Home"-Taste

4. Koppeln

4.1 Koppeln mit der Spielekonsole

Wenn Sie das Gerät zum ersten Mal mit Ihrer Spielekonsole verwenden, müssen Sie den Controller zunächst koppeln.

1. Stecken Sie das mitgelieferte Verbindungs- und Ladekabel an den Controller und an einen freien USB-Anschluss Ihrer Spielekonsole. Drücken Sie die "Home"-Taste.
2. Die Kopplung ist nun fertiggestellt. Von nun an können Sie das Gerät kabellos mit Ihrer Spielekonsole verwenden.

4.2 Koppeln mit dem Computer

Um das Gerät mit einem Windows-Computer zu verwenden, gehen Sie wie folgt vor:

1. Verbinden Sie den Controller mit dem Verbindungs- und Ladekabel an einen freien USB-Anschluss des Systems. Oder halten Sie alternativ die "HOME" und "Share" Taste gleichzeitig gedrückt, bis die Lichtleiste schnell blinkt. Koppeln Sie das Gamepad per Bluetooth an Ihren PC. Der Controller wird als Plug & Play Controller erkannt und kann mit den Standardtasten verwendet werden.
2. Bei einigen Spielen müssen die Tastenzuweisungen noch im Spiel Ihren Ansprüchen angepasst werden, oder Sie verwenden als Alternative eine Mapping-Software. Passende Spielekonsolen zum X-Input Mapper sind im Internet als Freeware erhältlich.

5. Spezial-Tastenfunktionen

“Home”-Taste	Drücken: Gerät einschalten (wenn sich die Spielekonsole im abgeschalteten Modus oder im Ruhemodus befindet)Anzeige des “Home”-Screens (wenn das Gerät eingeschaltet ist)2x Drücken: Zwischen Anwendungen wechselnLange Drücken: Öffnet das Menü mit möglichen EinstelloptionenMit „Share“ Taste gedrückt halten: Bluetooth Pairing Modus
“Share”-Taste Zeigt das Menü des “Teilen”-Features an
“Options”-Taste Öffnet das Options-Menü. Verfügbare Funktionen werden hierüber angezeigt.

4 Deutsch

6. Touchfeld-Funktionen

Die Touchfeld-Funktionen sind vom entsprechenden System und der ausgeführten Software bzw. dem verwendeten Spiel abhängig.

7. Aufladen

Laden Sie das Gerät vollständig auf, bevor Sie es erstmalig verwenden!

Der Akku des Controllers wird geladen, wenn Sie diesen mit dem USB-Kabel an einen freien USB-Anschluss Ihres Systems anschließen. Beachten Sie hierbei, dass das System angeschaltet ist oder sich im Ruhemodus befinden muss.

Solange der Ladevorgang andauert, ist die LED des Conrollers eingeschaltet. Wenn der Ladevorgang beendet ist, schaltet sich die Status-LED am Controller aus.

8. Steuerkreuz wechseln

Sie haben die Möglichkeit zwischen 3 verschiedenen Steuerkreuzen zu wählen. Nehmen Sie das aktuell eingebaute Steuerkreuz einfach heraus und setzen Sie anschließend das gewünschte Steuerkreuz ein.

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie bitte das Produkt auch nicht kurz.

Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht

benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

11. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303597in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganzeinfach.de/search/model/303597
