MANUALE UTENTE 303983 CSL

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'appa-recchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Gamepad Wireless
  • Cavo di connessione e di carica
  • Brevi istruzioni per l'uso

• Dati tecnici

Connessione Wireless (Bluetooth v2.1+EDR), microUSB
Potenza di trasmissione 2,78 dBm
Campo di frequenza 2402MHz-2480MHz
Tasti Tasti direzionali, 2 chiavette analogiche, tasto Share,tasto Options, tasto Home, 4 tasti Control, L1, L2, R1,R2, touchpad
Batteria 600 mAh, 3,7 V
Compatibilità	Console di gioco P ( ), console di gioco S ( )

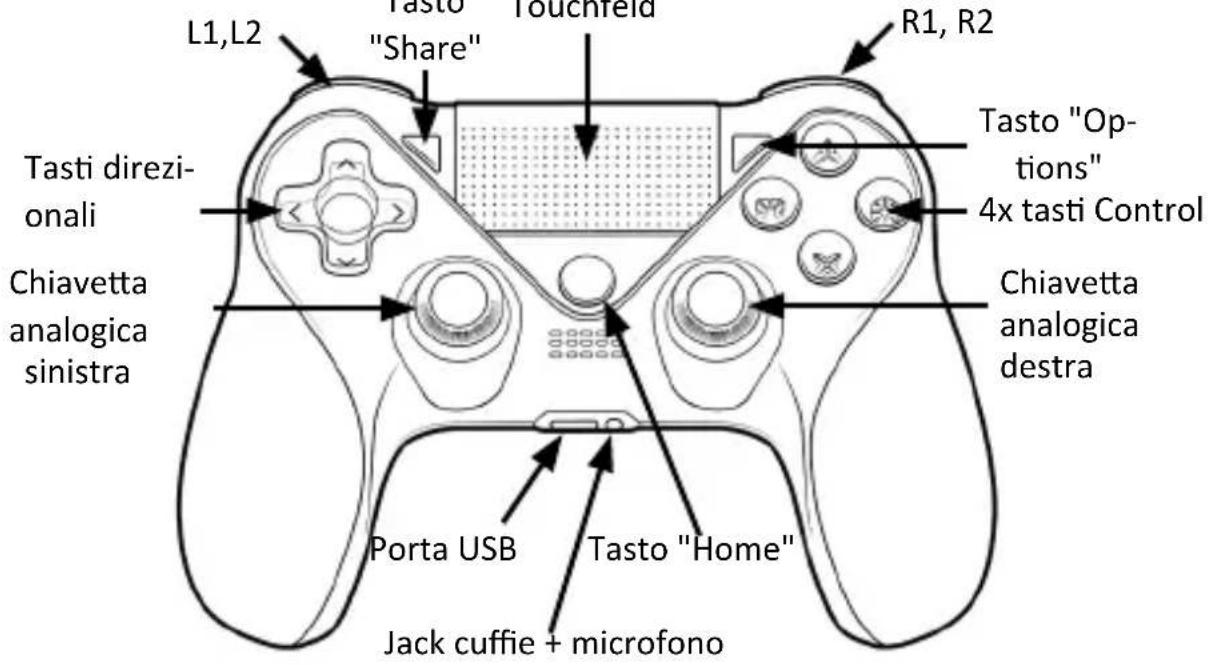

1. Dettagli del prodotto


L1,L2 Tasto "Share" Touchfield R1, R2 Tasti direzionali Chiavetta analogica sinistra Tasto "Options" 4x tasti Control Chiavetta analogica destra Porta USB Tasto "Home" Jack cuffie + microfono

4. Collegamento

4.1 Collegamento con la console di gioco P

Utilizzando il dispositivo per la prima volta con la console di gioco è necessario collegare prima il Controller.

1. Inserire il cavo di collegamento e di carica nel Controller e in una porta USB libera della vostra console di gioco. Premere il tasto "HOME".

2. Il collegamento è realizzato. Ora è possibile utilizzare l'apparecchio senza filo con la vostra console di gioco.

4.2 Collegamento con la console di gioco S

Aprire il menu del controller sulla console (simbolo JoyCon) e selezionare „Modifica modalità impugnatura/sequenza“.

La console richiederà di premere i tasti L+R sul controller. Non seguire questa istruzione, ma tenere premuti contemporaneamente il tasto "Home" e il tasto "Options" del controller. Il LED di stato inizia a lampeggiare. Non appena questo si accende in modo permanente, l'apparecchio è collegato con successo.

Nota: Prima di iniziare a lampeggiare rapidamente, i LED lampeggiano lentamente. A questo punto continuare a tenere premuto il tasto, finché i tasti non iniziano a lampeggiare da lentamente a velocemente.

Il collegamento con la console viene eseguito. Sul display della console apparirà il controller.

5. Funzione dei tasti speciali

Tasto "Home"	Premere: Accendere l'apparecchio (quando la console di gioco si trova in modalità spenta o standby)Visualizzazione della schermata "Home" (se il dispositivo è acceso)Premere 2 volte: Scorrere tra applicazioniPressione prolungata: si apre il menu con possibili opzioni di impostazionepremuto con il tasto "Options": modalità di pairing Bluetooth
Tasto "Share" Visualizza il menu delle funzioni "Condividi"
Tasto "Options" Apre il menu delle opzioni. Le funzioni disponibili vengono visualizzate qui.

Le funzioni dei tasti possono variare a seconda del sistema operativo e/o del tipo di console.

Con la console di gioco P ( ), la funzione del touchpad è completamente attiva. Con la console di gioco S ( ), un tocco sul touchpad sostituisce il tasto dello screenshot . "Share" sostituisce il tasto "-" e "Options" sostituisce il tasto "+".

6. Funzioni del touchpad

Le funzioni da touchpad dipendono dal rispettivo sistema e del software eseguito o dal gioco attualmente utilizzato.

7. Ricaricare

Caricare il dispositivo completamente prima di usarlo per la prima volta.

La batteria del Controller vien caricata, quando viene collegata con il cavo USB a una porta USB libera del proprio sistema. Tenere conto che il sistema deve essere acceso o deve trovarsi in modalità Standby.

Per la durata del processo di carica, il LED del Controller è acceso. Al termine del processo di carica, il LED di stato sul Controller si spegne. In alternativa è possibile verificare lo stato della batteria del controller sulla console collegata.

Nota: non appena la batteria è completamente carica, il display a LED non lampeggia più.

8. Funzione Dual Vibrations

Il gamepad dispone di due potenti motori di vibrazione. Tramite l'effetto di vibrazione il controllo diventa più realistico.

Nota: Si prega di osservare che la vibrazione funziona solo se il gioco o il programma supporta questa funzione e la caratteristica corrispondente è stata attivata nelle opzioni di gioco.

9. Ripristino apparecchio

Per ripristinare il controller premere il tasto “RESET” sul retro del dispositivo usando un oggetto sottile, lungo e appuntito. Introdurre tale oggetto nella piccola apertura sul retro del dispositivo. Non appena è stato introdotto l’oggetto ed è stato raggiunto l’interruttore “RESET”, il dispositivo si spegne ed effettua il ripristino.

10. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni di propria iniziativa. Evitare il contatto con le tensioni di rete. L'apparecchio non conduce corrente solo quando la spina è staccata. Non cortocircuitare il prodotto.

L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere in ogni caso l'apparecchio lontano da temperature alte.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio

se ha subito un urto o è stato danneggiato in un altro modo. Rispettare anche le normative e limitazioni nazionali.

Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate.

Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

11. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

12. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue:

Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 303983 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://model.ganzeinfach.de/303983
