MANUALE UTENTE 302553 CSL

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione il dispositivo acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1. Contenuto della confezione

• Gamepad
• Istruzioni per l'uso

2. Dati tecnici

Connessione USB
Tasti • 12 tasti	• 2 stick analogici• Tasti direzionali• Tasto HOME
Temperatura d'esercizio da -20°C a +65°C
Caratteristiche • X-Input	• Direct-Input
Compatibilità PS3, Microsoft Windows 7 / 8 / 8.1 / 10 / 11

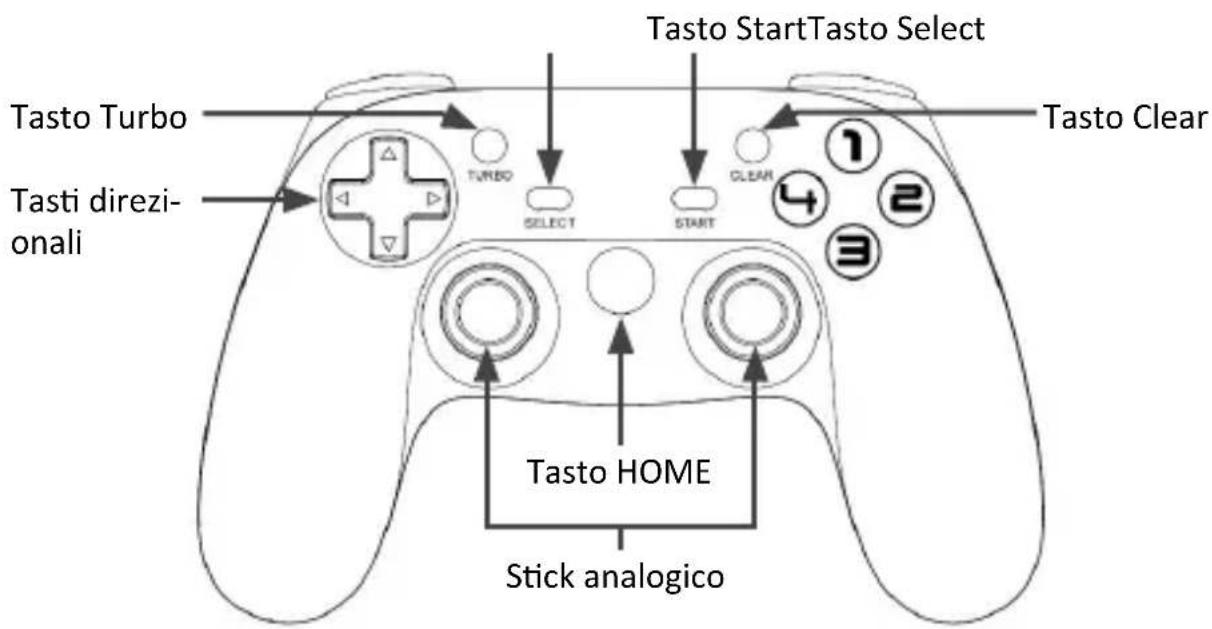

3. Dettagli del prodotto

Tasto Turbo Tasti direzi- onali TURBO SELECT START Tasto StartTasto Select Tasto Clear 1 2 3 4 5 Stick analogico Tasto HOME

4. Messa in funzione

Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Successivamente collegare il gamepad a una porta USB desiderata o alla propria consolle da gioco. Non appena il LED 1 (sinistro) è acceso, il gamepad è collegato correttamente. Grazie al Plug&Play non è richiesta l'installazione di un driver separato.

Cambiare modalità

Per cambiare la modalità da Direct a X-Input è necessario spostare il commutatore sul retro del gamepad. La "D" indica Direct-Input e la "X" X-Input.

Modalità Direct-Input: LED 1 acceso

Modalità X-Input: LED 2 acceso

Nella modalità Direct-Input è possibile selezionare tra una modalità digitale e una analogica. A tale scopo premere nella modalità Direct-Input il tasto "HOME".

Modalità digitale: LED 1 acceso

Modalità analogica: LED 1 e 2 sono accese contemporaneamente

La seguente tabella fornisce una panoramica dei LED e delle funzioni.

LED Funzione
LED 1 acceso Direct-Input
LED 1 e 2 accesi Direct-Input (modalità analogica)
LED 2 acceso X-Input

5. Funzione Dual Vibration

Il gamepad dispone di due potenti motori di vibrazione. Tramite l'effetto di vibrazione il controllo diventa più realistico.

Nota: Si prega di osservare che la vibrazione funziona solo se il gioco o il programma supporta questa funzione e la caratteristica corrispondente è stata attivata nelle opzioni di gioco.

Sul suo computer è possibile fare il test della funzione Dual Vibration. Per fare questo, richiamare le impostazioni del gamepad in "Impostazioni di sistema" sotto la voce "Dispositivi e stampanti" (Windows Vista / 7 / 8/10).

6. Configurazione

In alcuni giochi PC è necessario configurare il gamepad. A tale scopo verificare prima l'assegnazione nell'impostazione del Gamecontroller di Windows, successivamente nelle impostazioni del gioco (event. in un file di configurazione esterno) o utilizzare un software di emulazione aggiuntivo per la configurazione desiderata.

7. Funzione TURBO

La funzione Turbo consente di premere uno o più tasti costantemente.

Funzione

La funzione Turbo serve a non affaticare troppo le dita. I tasti a cui è stata assegnata la funzione Turbo non devono più essere premuti ripetutamente, ma possono rimanere premuti per ottenere lo stesso effetto. Questa funzione è particolarmente adatta per i giochi in cui un tasto deve essere premuto più volte di seguito.

Impostazione

Premere e tenere premuto uno o più tasti ai quali si desidera assegnare la funzione turbo (ad eccezione dello stick analogico, i stati direzionali e i tasti "Start" e "Select") e successivamente premere il tasto Turbo per attivare la funzione Turbo per questi tasti.

Azzeramento della funzione turbo

Premere e tenere premuto uno o più tasti dai quali si intende rimuovere la funzione Turbo- e successivamente premere il tasto “CLEAR”. I tasti non selezionati conservano la funzione Turbo.

Attenzione!

8. Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.

Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utiliz- zare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali.Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme.Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia.L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

9. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti

vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 67896761

La società WD Plus GmbH ivi dichiara che l'apparecchio 302553 è conforme ai requisiti di base e alle rimanenti disposizioni. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
