BEDIENUNGSANLEITUNG 303596 CSL

BEDIENUNGSANLEITUNG USER MANUAL

WIRELESS GAMEPAD

Mod.-Nr.: 303596

Index of contents

1. Deutsch .... 3
2. English 8
3. Français 13
4. Italiano 18
5. Español....23

https://model.ganzeinfach.de/303596

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Gamepad
• USB Typ-C Ladekabel
• Kurzanleitung
  • 2x Austauschpad (Steuerkreuz)

2. Technische Daten

Verbindung Bluetooth-Version 2.1
Stromversorgung	Interner 3,7V 500mAh Akku (aufladbar über USB)
Frequenzbereich 2	402 MHz-2480 MHz
Sendeleistung 2,3	dBm
Tasten • 12 Tasten	• 2 Analog-Sticks• Home-Taste• Steuerkreuz
Features • Dual Vibration-Funktion	• Turbo-Modus• Automatischer Energiesparmodus
Kompatibilität Switch

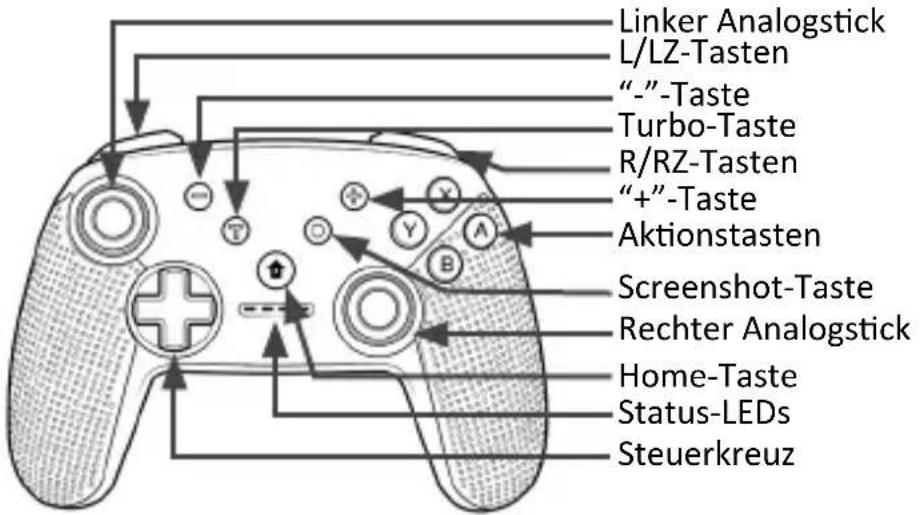

3. Produkt-Details

Linker Analogstick L/LZ-Tasten "-"-Taste Turbo-Taste R/RZ-Tasten "+"-Taste Aktionstasten Screenshot-Taste Rechter Analogstick Home-Taste Status-LEDs Steuerkreuz

4. Tastenbelegung

Home-Taste:

Der Modus dient zum schnellen Verbinden und zum Ein- und Ausschalten des Bluetooth-Gamepads. Halten Sie die „Home“-Taste für ca. 5 Sekunden gedrückt, um das Gamepad ein- bzw. auszuschalten.

Turbo-Taste:

Um eine Taste mit dem „Turbo“-Modus zu versehen, drücken und halten Sie die gewünschte Taste und betätigen Sie anschließend die Turbo-Taste, um diese Taste mit einem wiederholenden Impuls zu versehen. Lassen Sie im Anschluss beide Tasten los. Sie können beliebig viele Tasten in den “Turbo”-Modus versetzen. Wiederholen Sie den Vorgang, um den Effekt von der gewählten Taste zu entfernen. Im aktivierten Turbo-Modus wird kein langes Signal, sondern es werden viele kurze Signale hintereinander erzeugt.

Screenshot-Taste:

Die "Screenshot"-Taste bewirkt, dass beim Drücken der Taste ein Bildschirmfoto aufgenommen wird.

5. Ladevorgang

Bitte laden Sie das Gamepad vor der ersten Benutzung vollständig auf. Schließen Sie das mitgelieferte Ladekabel an das Gamepad an. Als Ladequelle eignet sich beispielsweise ein USB-Ladeadapter. Sobald das Gamepad auflädt, wird dies auf der LED-Anzeige durch ein Blinken der LED angezeigt. Wenn die LED blinkt, ist der Akkustand niedrig.

Hinweis: Sobald der Akku vollgeladen ist, hört die LED-Anzeige auf zu blinken.

6. Dual Vibrations-Funktion

Das Gamepad verfügt über zwei starke Vibrationsmotoren. Durch den Vibrationseffekt wird die Steuerung realistischer dargestellt.

Hinweis: Bitte beachten Sie, dass die Vibration nur dann funktioniert, wenn das Spiel bzw. Programm diese Funktion unterstützt und das entsprechende Feature in den Spiel-Optionen aktiviert wurde.

7. Verbindung des Gamepads

Öffnen Sie bitte auf der Switch das Controllermenü (JoyCon-Symbol) und wählen Sie anschließend „Griffweise / Reihenfolge ändern“.

Bitte halten Sie die Home-Taste des Controllers 5 Sekunden gedrückt, bis alle 4 LEDs sehr schnell blinken.

Hinweis: Bevor die LEDs schnell blinken, leuchten die LEDs zunächst langsam auf. Zu diesem Zeitpunkt müssen Sie die Taste weiterhin gedrückt halten, bis sie vom langsamen zum schnellen Blinken übergehen.

Die Kopplung mit der Switch wird nun durchgeführt. Auf dem Display der Switch sehen Sie den Controller abgebildet.

Hinweis: Das mitgelieferte USB-Typ-C-Kabel ist ausschließlich zum Laden des Gamepads einsetzbar.

8. Gerät zurücksetzen

Um den Controller vollständig zurückzusetzen, drücken Sie die "RESET"-Taste auf der Rückseite des Gerätes mithilfe eines schmalen, spitzen und länglichen Gegenstandes. Gehen Sie mit diesem Gegenstand durch die kleine Öffnung auf der Rückseite des Gerätes. Sobald Sie den länglichen Gegenstand eingeführt haben und den "RESET"-Schalter erreicht haben, schaltet sich das Gerät aus und setzt sich zurück.

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um etwa Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im freien zugelassen. Bitte verwenden Sie es nur in trockenen Bereichen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

11. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg =

Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303596 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16,30179 Hannover, https://model.ganzeinfach.de/303596

http://model.ganzeinfach.de

WD Plus GmbH

Wohlenbergstraße 16

30179 Hannover, DE

V1.2
