MANUALE UTENTE 303596 CSL

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Gamepad
  • Cavo di carica USB tipo C
• Istruzioni per l'uso

• 2x cuscinetto di scambio (cuscinetto di controllo)

• Dati tecnici

Connessione Versione Bluetooth 2.1
Alimentazione elettrica	Batteria interna da 3,7V 500mAh (ricaricabile tramite USB)
Campo di frequenza 2402 MHz-2480 MHz
Potenza di trasmissione 2,3 dBm
Tasti • 12 tasti	• 2 stick analogici• Tasto Home• Tasti direzionali
Caratteristiche • Funzione Dual Vibration• Modalità turbo• Modalità di risparmio energia automatica
Compatibilità Switch

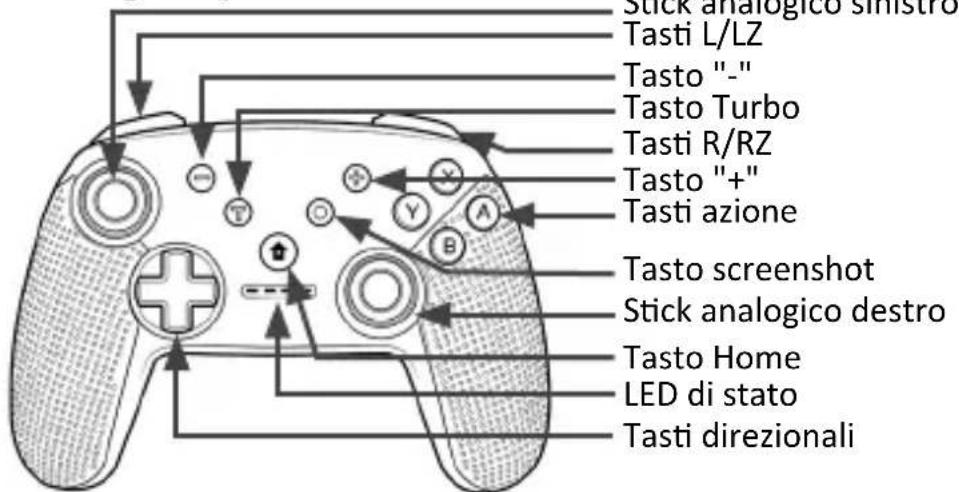

1. Dettagli del prodotto


Stick analogico sinistro Tasti L/LZ Tasto "-"- Tasto Turbo Tasti R/RZ Tasto "+"+ Tasti azione Tasto screenshot Stick analogico destro Tasto Home LED di stato Tasti direzionali

18 Italiano

4. Funzione dei tasti

Tasto Home:

Serve per il collegamento rapido e per l'accensione e lo spegnimento del gamepad Bluetooth. Premere e tenere premuto il tasto "Home" per ca. 5 secondi per accendere o spegnere il gamepad.

Tasto Turbo:

Per associare la modalità „Turbo“, premere e tenere premuto il pulsante che si desidera associare e azionare quindi il tasto turbo, per fornire al pulsante un impulso ripetuto. Alla fine rilasciare i due tasti. La modalità “Turbo” può essere associata a una serie di tasti a piacere. Ripetere la procedura, per annullare l’effetto dal tasto prescelto. Quando la modalità Turbo è attivata non viene emesso un segnale pro-lungato ma tanti segnali brevi, uno dopo l’altro.

Tasto screenshot:

Il tasto “Screenshot” funziona in modo che premendo il tasto viene scattata una foto della schermata.

5. Processo di carica

Prima dell'utilizzo caricare completamente il gamepad. Collegare al gamepad il cavo di ricarica fornito nella confezione. Come fonte di carica è adatto un computer o un adattatore di alimentazione USB. Durante il caricamento del gamepad, sul display a LED iniziano a lampeggiare le luci LED. Quando i LED lampeggiano, il livello di carica della batteria è basso.

Nota: Non appena la batteria è carica, il display a LED smette di lampeggiare.

6. Funzione Dual Vibrations

Il gamepad dispone di due potenti motori di vibrazione. Tramite l'effetto di vibrazione il controllo diventa più realistico.

Nota: Si prega di osservare che la vibrazione funziona solo se il gioco o il programma supporta questa funzione e la caratteristica corrispondente è stata attivata nelle opzioni di gioco.

7. Collegamento del gamepad

Sullo switch aprire il menu del controller (simbolo JoyCon) e selezionare „Modifica modalità impugnatura/sequenza“.

Tenere premuto il tasto home del controller per 5 secondi, finché tutti e 4 i LED non iniziano a lampeggiare rapidamente.

Nota: Prima di iniziare a lampeggiare rapidamente, i LED lampeggiano lentamente. A questo punto continuare a tenere premuto il tasto, finché i tasti non iniziano a lampeggiare da lentamente a velocemente.

Quindi avviene l'associazione con lo switch. Sul display dello switch apparirà il controller.

Nota: Il cavo USB di tipo C in dotazione serve esclusivamente per caricare il gamepad.

8. Ripristino apparecchio

Per ripristinare il controller premere il tasto "RESET" sul retro del dispositivo usando un oggetto sottile, lungo e appuntito. Introdurre tale oggetto nella piccola apertura sul retro del dispositivo. Non appena è stato introdotto l'oggetto ed è stato raggiunto l'interruttore "RESET", il dispositivo si spegne ed effettua il ripristino.

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o eventuali trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambienti asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali.

Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia.

Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.

11. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 303596 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/EU. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16,30179 Hannover, https://model.ganzeinfach.de/303596
