BEDIENUNGSANLEITUNG Cimera Reely

D Bedienungsanleitung

1:10 Elektro-Monstertruck

„Cimera“ 4WD RtR

Best.-Nr. 2304801 (Super Combo-Set) Seite 2 - 31

1. Einführung 4
2. Symbol-Erklärung 4
3. Bestimmungsgemäße Verwendung....5
4. Lieferumfang....5
5. Erforderliches Zubehör 6
6. Sicherheitshinweise....7

a) Allgemein....7
b) Inbetriebnahme....8
c) Fahren des Fahrzeugs 8

1. Batterie- und Akkuhinweise 10

a) Allgemein....10
b) Zusätzliche Informationen zu Lithium-Akkus 11

1. Fahrakku für das Fahrzeug laden....13
2. Inbetriebnahme....14

a) Karosserie abnehmen 14
b) Batterien/Akkus in den Sender einlegen 14
c) Sender in Betrieb nehmen....14
d) Einlegen des Fahrakkus in das Fahrzeug 14

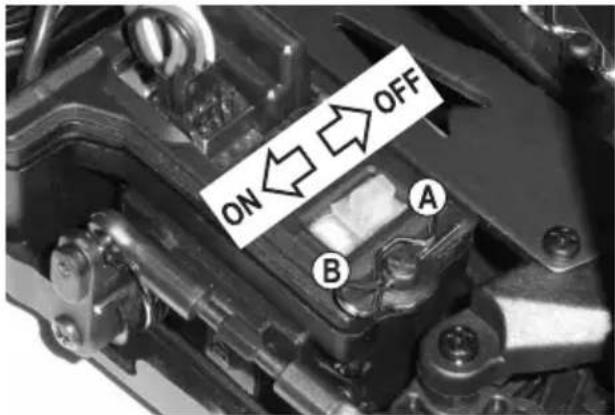

e) Anschließen des Fahrakkus an den Fahrtregler....15
f) Fahrtregler einschalten....15
g) Karosserie aufsetzen und befestigen 16
h) Steuern des Fahrzeugs 17
i) Fahrt beenden 18

1. Fahrtregler programmieren....19

a) Programmierung von Neutral- und Vollgasstellung 19
b) Programmierung der Sonderfunktionen 20
c) Reset des Fahrtreglers....22

1. Einstellmöglichkeiten am Fahrzeug....23

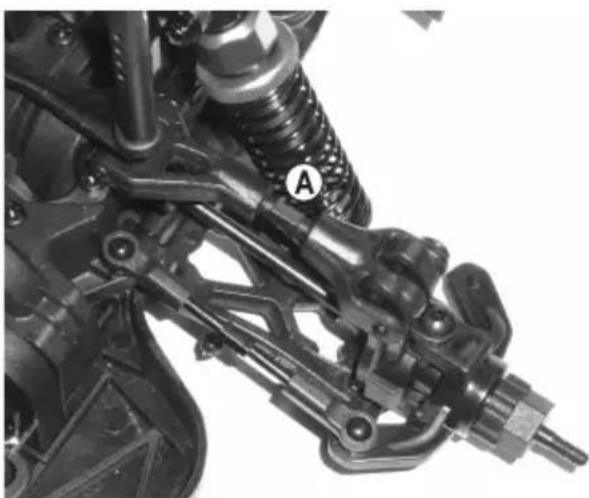

a) Einstellung des Radsturzes....23

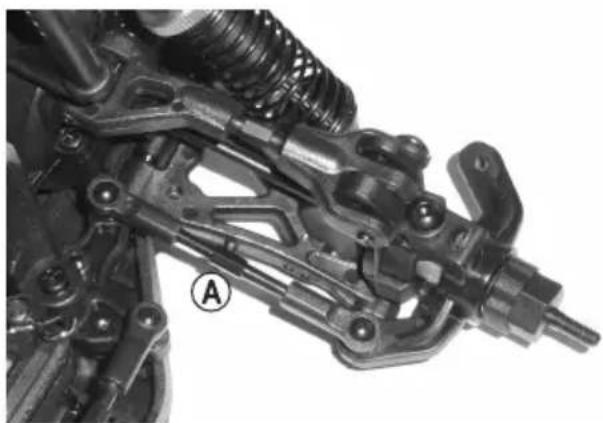

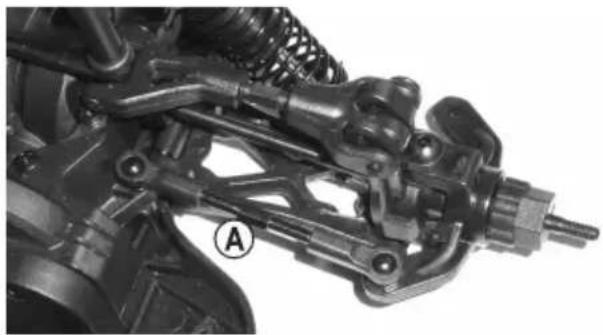

b) Einstellung der Spur 24
c) Einstellung der Stoßdämpfer 25

Seite

1. Reinigung und Wartung 26

a) Allgemein....26
b) Vor bzw. nach jeder Fahrt....26

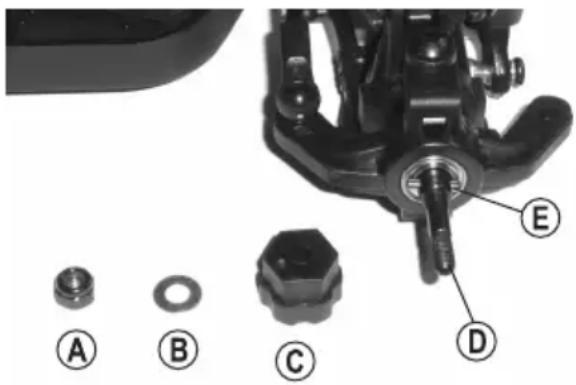

c) Radwechsel....27

1. Entsorgung 28

a) Produkt 28
b) Batterien/Akkus 28

1. Konformitätserklärung (DOC) 28
2. Behebung von Störungen....29
3. Technische Daten ....31

a) Fahrzeug 31
b) Fernsteueranlage 31
c) LiPo-Ladegerät....31
d) LiPo-Akku 31

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fernsteueranlage drahtlos per Funk gesteuert werden kann. Die Steuerfunktionen sind vorwärts/rückwärts/links/rechts (jeweils stufenlos).

Der eingebaute Brushless-Motor wird über einen elektronischen Fahrtregler angesteuert, die Lenkung über ein Servo.

Das Fahrzeug (Chassis und Karosserie) ist fahrfertig aufgebaut.

Es befindet sich weiterhin ein passender LiPo-Fahrakku und ein LiPo-Ladegerät sowie 4 Batterien vom Typ AA/Mignon für den Sender im Lieferumfang.

Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.

Beachten Sie die Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten wichtige Informationen zum Umgang mit dem Produkt. Lesen Sie sich die komplette Bedienungsanleitung vor der Inbetriebnahme und dem Betrieb des Fahrzeugs aufmerksam durch.

Bei Nichtbeachtung bestehen diverse Gefahren; z.B. Verletzungsgefahr.

4. Lieferumfang

• Fahrfertig aufgebautes Fahrzeug
- Sender (Fernsteuerung)
• 3zelliger LiPo-Fahrakku (Nennspannung 11,1 V)
• 4 AA/Mignon-Batterien für den Sender
• LiPo-Ladegerät
- Netzkabel
• Bedienungsanleitung für das Fahrzeug
- Bedienungsanleitung für die Fernsteueranlage (Sender/Empfänger) auf CD
• Bedienungsanleitung für das LiPo-Ladegerät auf CD

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Erforderliches Zubehör

Im Lieferumfang finden Sie sowohl einen für das Fahrzeug passenden 3zelligen LiPo-Fahrakku, ein LiPo-Ladegerät und 4 AA/Mignon-Batterien für den Sender. Für den ersten Einsatz des Fahrzeugs benötigen Sie also kein weiteres Zubehör.

Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen jedoch weiterhin folgende Komponenten:

• Einen oder mehrere zusätzliche passende Fahrakkus (um nach einer kurzen Pause zum Abkühlen von Motor und Fahrtregler weiterfahren zu können)
• Ersatzbatterien (4x AA/Mignon) für den Sender (wenn die Batterien im Sender während dem Fahren des Fahrzeugs leer werden)
• Ersatzreifen (um abgefahrene/beschädigte Reifen schnell wechseln zu können)
• Montageständer (für Probeläufe und eine leichtere Wartung)
• Diverses Werkzeug (z.B. Schraubendreher, Spitzange, Sechskantschlüssel, Steckschlüssel)
  • Druckluftspray (für Reinigungszwecke)
• Schraubensicherungslack (um gelöste Schraubenverbindungen wieder zu fixieren)
• Transporttasche

Die Ersatzteilliste zu diesem Produkt finden Sie auf unserer Website www.conrad.com im Download-Bereich zum jeweiligen Produkt.

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

Von der Gewährleistung und Garantie ausgeschlossen sind ferner normaler Verschleiß bei Betrieb (z.B. abgefahrene Reifen, abgenutzte Zahnräder) und Unfallschäden (z.B. gebrochene Querlenker, beschädigtes Chassis usw.).

Sehr geehrte Kundin, sehr geehrter Kunde, diese Sicherheitshinweise dienen nicht nur zum Schutz des Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

a) Allgemein

Achtung, wichtiger Hinweis!

Beim Betrieb des Modells kann es zu Sach- und/oder Personenschäden kommen. Achten Sie deshalb unbedingt darauf, dass Sie für den Betrieb des Modells ausreichend versichert sind, z.B. über eine Haftpflichtversicherung. Falls Sie bereits eine Haftpflichtversicherung besitzen, so informieren Sie sich vor Inbetriebnahme des Modells bei Ihrer Versicherung, ob der Betrieb des Modells mitversichert ist.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt werden können, so setzen Sie sich bitte mit uns (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fachmann in Verbindung.

Die Bedienung und der Betrieb von ferngesteuerten Modellfahrzeugen muss erlernt werden! Wenn Sie noch nie ein solches Fahrzeug gesteuert haben, so fahren Sie besonders vorsichtig und machen Sie sich erst mit den Reaktionen des Fahrzeugs auf die Fernsteuerbefehle vertraut. Haben Sie Geduld!

Gehen Sie bei Betrieb des Produkts kein Risiko ein! Ihre eigene Sicherheit und die Ihres Umfeldes hängen alleine von Ihrem verantwortungsbewussten Umgang mit dem Modell ab.

- Der bestimmungsgemäße Betrieb des Fahrzeugs erfordert gelegentliche Wartungsarbeiten oder auch Reparaturen. Beispielsweise nutzen sich Reifen bei Betrieb ab, oder es gibt bei einem Fahrfehler einen „Unfallschaden“.

Verwenden Sie für die dann von Ihnen erforderlichen Wartungs- oder Reparaturarbeiten ausschließlich Original-Ersatzteile!

b) Inbetriebnahme

• Die Anleitung zur Fernsteueranlage und zum Ladegerät liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! Bei unsachgemäßem Umgang speziell mit dem Ladegerät bestehen diverse Gefahren.

- Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken.

- Dieses Fahrzeug ist ausschließlich für einen LiPo-Fahrakku mit max. 3 Zellen (Nennspannung 11,1 V) geeignet.

Bei Verwendung von Fahrakkus mit mehr Zellen besteht Brandgefahr durch die Überhitzung des Fahrtreglers, außerdem wird der Antrieb des Fahrzeugs überlastet und dadurch beschädigt (z.B. Differenzial). Verlust von Gewährleistung/Garantie!

- Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein. Erst danach darf der Fahrakku des Fahrzeugs mit dem Fahrtregler verbunden und der Fahrtregler eingeschaltet werden. Andernfalls kann es zu unvorhersehbaren Reaktionen des Fahrzeugs kommen!

Gehen Sie wie folgt vor:

- Stellen Sie das Fahrzeug vor dem Anschluss des Fahrakkus auf eine geeignete Unterlage, so dass sich die Räder frei drehen können.

- Schalten Sie den Fahrtregler aus.

- Schalten Sie den Sender ein, falls noch nicht geschehen. Kontrollieren Sie dessen Funktion (z.B. Betriebsanzeige des Senders).

- Bringen Sie am Sender die Trimmung für die Gas-/Bremsfunktion in die Mittelstellung.

- Schließen Sie einen voll geladenen Fahrakku polungsrichtig an den Fahrtregler an (rotes Kabel = Plus/+, schwarzes Kabel = Minus/-).

- Schalten Sie erst jetzt den Fahrtregler ein. Warten Sie dann einige Sekunden, bis der Fahrtregler seinen Selbsttest abgeschlossen hat.

- Prüfen Sie, ob das Fahrzeug wie erwartet auf die Fernsteuerbefehle reagiert (Lenkung und Antrieb), bevor Sie es von der Unterlage nehmen und es mit den Rädern auf den Boden stellen.

- Falls der Antrieb nicht wie gewünscht funktioniert, so beachten Sie das Kapitel 14.

c) Fahren des Fahrzeugs

- Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Fahren Sie nur, solange Sie direkten Sichtkontakt zum Modell haben. Fahren Sie deshalb auch nicht bei Nacht.

- Fahren Sie nur, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alkohol- oder Medikamenten-Einfluss kann, wie bei einem echten Kraftfahrzeug, zu Fehlreaktionen führen.

- Beachten Sie, dass dieses Modellfahrzeug nicht auf öffentlichen Straßen, Plätzen und Wegen gefahren werden darf. Betreiben Sie es auch nicht auf privatem Gelände ohne der Zustimmung des Besitzers.

• Fahren Sie nicht auf Menschen oder Tiere zu!

- Vermeiden Sie das Fahren bei sehr niedrigen Außentemperaturen. Kunststoffteile verlieren dabei an Elastizität, was bereits bei einem leichten Unfall zu großen Schäden führen kann.

• Fahren Sie nicht bei Gewitter, unter Hochspannungsleitungen oder in der Nähe von Funkmasten.
• Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist.
• Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und trennen Sie anschließend den Fahrakku vollständig vom Fahrtregler. Erst jetzt darf der Sender ausgeschaltet werden.
• Bei schwachen Batterien (bzw. Akkus) im Sender nimmt die Reichweite ab. Tauschen Sie die Batterien bzw. Akkus gegen neue aus.
• Wird der Fahrakku im Fahrzeug schwach, wird das Fahrzeug langsamer bzw. es reagiert nicht mehr korrekt auf den Sender.

Der Fahrakku im Fahrzeug dient nicht nur zur Versorgung des Motors über den Fahrtregler, sondern der Fahrtregler erzeugt auch die für den Betrieb nötige Spannung/Strom für den Empfänger und das Lenkservo.

Dazu ist im Fahrtregler ein BEC eingebaut (englisch „Battery Eliminator Circuit“, elektronische Schaltung für die direkte Spannungsversorgung des Empfängers ohne zusätzlichen Empfängerakku).

Bei zu niedriger Spannung des Fahrakkus kann auch die Spannung am Empfänger absinken, was dazu führt, dass das Fahrzeug nicht mehr auf die Steuerbefehle am Sender reagiert.

In diesem Fall beenden Sie den Fahrbetrieb sofort (Fahrtregler ausschalten, Fahrakku vom Fahrzeug trennen, Sender ausschalten). Tauschen Sie danach den Fahrakku des Fahrzeugs aus bzw. laden Sie den Fahrakku wieder auf.

• Sowohl Motor und Antrieb als auch der Fahrtregler und der Fahrakku des Fahrzeugs erhitzen sich bei Betrieb. Machen Sie vor jedem Akkuwechsel eine Pause von mindestens 5 - 10 Minuten.
• Lassen Sie den Fahrakku vor einem Ladevorgang vollständig abkühlen.
• Fassen Sie den Motor, Fahrtregler und Akku nicht an, bis diese abgekühlt sind. Verbrennungsgefahr!

Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht.

Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus.

a) Allgemein

• Batterien/Akkus gehören nicht in Kinderhände. Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf!
• Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsgefahr!
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden. Bewahren Sie Batterien/Akkus deshalb an einer geeigneten Stelle auf.
• Herkömmliche (nicht wiederaufladbare) Batterien dürfen nicht aufgeladen werden. Es besteht Brand- und Explosionsgefahr! Nicht wiederaufladbare Batterien sind nur für den einmaligen Gebrauch vorgesehen und müssen ordnungsgemäß entsorgt werden, wenn sie leer sind. Laden Sie ausschließlich dafür vorgesehene Akkus, verwenden Sie ein geeignetes Ladegerät.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die im Sender eingelegten Batterien/Akkus, um Schäden durch auslaufende Batterien/Akkus zu vermeiden. Trennen Sie den Fahrakku vollständig vom Modell und nehmen Sie ihn aus dem Modell heraus. Bewahren Sie Batterien und den Fahrakku an einem trockenen, sauberen, kühlen Ort auf, der für Kinder unzugänglich ist.
  Setzen Sie in dem Raum einen Rauchmelder ein. Das Risiko eines Brandes (bzw. das Entstehen von giftigem Rauch) kann nicht ausgeschlossen werden. Speziell Akkus für den Modellbaubereich sind großen Belastungen ausgesetzt (z.B. hohe Lade- und Entladeströme, Vibrationen usw.).
• Wechseln Sie im Sender immer den ganzen Satz Batterien bzw. Akkus aus. Mischen Sie nicht volle mit halbvollen Batterien/Akkus. Verwenden Sie immer Batterien bzw. Akkus des gleichen Typs und Herstellers. Mischen Sie niemals Batterien mit Akkus!
• Achten Sie beim Einlegen von Batterien/Akkus in den Sender bzw. dem Anschluss eines Fahrakkus an das Modell auf die richtige Polung (Plus/+ und Minus/- beachten). Bei Falschpolung wird nicht nur Ihr Modell, sondern auch der Akku beschädigt. Es besteht Brand- und Explosionsgefahr!

• Setzen Sie das Ladegerät und den Fahrakku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung aus.

• Batterien/Akkus dürfen nicht feucht oder nass werden. Gleiches gilt für das Ladegerät, das sich im Lieferumfang befindet. Das Ladegerät darf nur in einem trockenen, geschlossenen Innenraum betrieben werden. Feuchtigkeit/Nässe auf dem Ladegerät kann zu einem lebensgefährlichen elektrischen Schlag führen! Außerdem besteht Brand- und Explosionsgefahr durch den Akku!
  Gerade Akkus mit Lithium-Technologie (z.B. LiPo-Akkus) sind durch die darin enthaltenen Chemikalien sehr feuchtigkeitsempfindlich!

• Trennen Sie den Fahrakku vor dem Anschluss an das Ladegerät vollständig von Ihrem Modell. Lassen Sie den Fahrakku während dem Ladevorgang niemals an einem Fahrtregler angeschlossen. Dies kann zu Beschädigungen an Ladegerät, Fahrtregler oder Fahrakku führen! Entnehmen Sie den Fahrakku zum Laden aus dem Modell.
• Platzieren Sie Ladegerät und Fahrakku auf einer nicht brennbaren, hitzebeständigen Oberfläche (z.B. einer Steinfliese). Halten Sie ausreichend Abstand zu brennbaren Gegenständen. Lassen Sie zwischen Ladegerät und Fahrakku ausreichend Abstand, legen Sie den Fahrakku niemals auf das Ladegerät.
• Laden Sie keine Akkus, die noch heiß sind (z.B. durch hohe Entladeströme im Modell verursacht). Lassen Sie den Akku zuerst auf Zimmertemperatur abkühlen, bevor Sie ihn laden.
• Da sich sowohl das Ladegerät als auch der Fahrakku während des Ladevorgangs erwärmen, ist es erforderlich, auf eine ausreichende Belüftung zu achten. Decken Sie das Ladegerät und den Fahrakku niemals ab!
• Laden Sie Akkus niemals unbeaufsichtigt. Prüfen Sie in regelmäßigen Abständen, ob sich der Akku übermäßig erhitzt oder aufbläht. Ist dies der Fall, besteht akute Explosions- und Brandgefahr! Beenden Sie den Ladevorgang sofort, trennen den Akku vom Ladegerät und bringen diesen an einen Ort (z.B. ins Freie), wo ein explodierender bzw. in Brand geratener Akku keine weitere Schäden anrichten kann.
• Trennen Sie den Fahrakku vom Ladegerät, wenn dieser vollständig aufgeladen ist.
• Beschädigen Sie niemals die Außenhülle eines Akkus.
• Laden Sie niemals beschädigte, ausgelaufene oder verformte Akkus. Dies kann zu einem Brand oder einer Explosion führen! Entsorgen Sie solche unbrauchbar gewordenen Akkus umweltgerecht, verwenden Sie sie nicht mehr.
• Laden Sie Akkus regelmäßig nach (etwa alle 2 - 3 Monate), da es andernfalls durch eine Selbstentladung der Akkus zu einer Tiefentladung kommt. Dadurch werden die Akkus unbrauchbar!
  LiPo-Akkus behalten ihre Energie normalerweise für mehrere Monate, allerdings werden sie durch eine Tiefentladung dauerhaft beschädigt und können nicht mehr verwendet werden.

b) Zusätzliche Informationen zu Lithium-Akkus

Moderne Akkus mit Lithium-Technik verfügen nicht nur über eine deutlich höhere Kapazität als NiMH- oder NiCd-Akkus, sie haben auch ein wesentlich geringeres Gewicht. Dies macht diesen Akkutyp z.B. für den Einsatz im Modellbaubereich sehr interessant, meist werden hier sog. LiPo-Akkus (Lithium-Polymer) verwendet.

Lithium-Akkus benötigen jedoch eine besondere Sorgfalt beim Laden/Entladen sowie bei Betrieb und Handhabung.

Deshalb möchten wir Sie in den folgenden Abschnitten darüber informieren, welche Gefahren bestehen und wie Sie diese vermeiden können, damit solche Akkus lange Zeit ihre Leistungsfähigkeit behalten.

- Die Außenhülle von vielen Lithium-Akkus besteht meist nur aus einer dicken Folie und ist deshalb sehr empfindlich. Zerlegen oder beschädigen Sie den Akku niemals, lassen Sie den Akku niemals fallen, stechen Sie keine Gegenstände in den Akku! Vermeiden Sie jegliche mechanische Belastung des Akkus, ziehen Sie auch niemals an den Anschlusskabeln des Akkus! Es besteht Brand- und Explosionsgefahr!

Achten Sie ebenfalls hierauf, wenn der Akku im Modell befestigt wird bzw. wenn er aus dem Modell entnommen wird.

• Achten Sie bei Betrieb, Auf- oder Entladen, Transport und Aufbewahrung des Akkus darauf, dass dieser nicht überhitzt. Platzieren Sie den Akku nicht neben Wärmequellen (z.B. Fahrtregler, Motor), halten Sie den Akku fern von direkter Sonneneinstrahlung. Bei Überhitzung des Akkus besteht Brand- und Explosionsgefahr! Der Akku darf niemals eine höhere Temperatur als +60 °C haben. (ggf. zusätzliche Herstellerangaben auf dem Akku beachten!).
• Falls der Akku Beschädigungen aufweist oder die Außenhülle aufgequollen/aufgebläht ist, so verwenden Sie den Akku nicht mehr. Laden Sie ihn nicht mehr auf. Es besteht Brand- und Explosionsgefahr!

Fassen Sie den Akku nur vorsichtig an, verwenden Sie geeignete Schutzhandschuhe. Entsorgen Sie den Akku umweltgerecht.

Bewahren Sie solche Akkus in keinem Falle mehr in einer Wohnung oder einem Haus/Garage auf. Beschädigte oder aufgeblähte Lithium-Akkus können plötzlich Feuer fangen.

• Verwenden Sie zum Aufladen eines Lithium-Akkus nur ein dafür geeignetes Ladegerät bzw. verwenden Sie das richtige Ladeverfahren. Herkömmliche Ladegeräte für NiCd-, NiMH- oder Blei-Akkus dürfen nicht verwendet werden, es besteht Brand- und Explosionsgefahr! Wählen Sie je nach Akku immer das richtige Ladeverfahren.
• Wenn Sie einen Lithium-Akku mit mehr als einer Zelle aufladen, so verwenden Sie unbedingt einen sog. Balancer (in dem mitgelieferten Ladegerät bereits integriert).
• Laden Sie LiPo-Akkus mit einem Ladestrom von max. 1C (sofern vom Akkuhersteller nicht anders angegeben!). Das bedeutet, dass der Ladestrom den auf dem Akku aufgedruckten Kapazitätswert nicht überschreiten darf (z.B. Akkukapazität 1000 mAh, max. Ladestrom 1000 mA = 1 A).
• Der Entladestrom darf den auf dem Akku aufgedruckten Wert nicht überschreiten.

Ist beispielsweise bei einem LiPo-Akku ein Wert von „20C“ auf dem Akku aufgedruckt, so entspricht der max. Entladestrom dem 20fachen der Kapazität des Akkus (z.B. Akkukapazität 1000 mAh, max. Entladestrom 20C = 20 x 1000 mA = 20 A).

Andernfalls überhitzt der Akku, was zum Verformen/Aufblähen des Akkus oder zu einer Explosion und einem Brand führen kann!

Der aufgedruckte Wert (z.B. „20C“) bezieht sich aber in der Regel nicht auf den Dauerstrom, sondern nur auf den Maximalstrom, den der Akku kurzzeitig liefern kann. Der Dauerstrom sollte nicht höher sein als die Hälfte des angegebenen Wertes.

- Achten Sie darauf, dass die einzelnen Zellen eines Lithium-Akkus nicht tiefentladen werden. Eine Tiefentladung eines Lithium-Akkus führt zu einer dauerhaften Beschädigung/Zerstörung des Akkus.

Verfügt das Modell nicht über einen Tiefentladeschutz oder eine optische Anzeige der zu geringen Akkuspannung, so stellen Sie den Betrieb des Modells rechtzeitig ein.

8. Fahrakku für das Fahrzeug laden

- Bei dem Produkt befindet sich ein 3zelliger LiPo-Fahrakku und ein dazu passendes LiPo-Ladegerät im Lieferumfang. Beachten Sie zum Aufladen des Fahrakkus die Bedienungsanleitung des Ladegeräts.

Achtung!

mitgelieferte LiPo-Ladegerät darf nur zum Aufladen eines LiPo-Fahrakkus verwendet werden. Wenn Sie versuchen sollten, einen NiMH-Fahrakku mit dem LiPo-Ladegerät aufzuladen, so besteht Brand- und Explosionsgefahr!

Ein LiPo-Fahrakku darf nur mit einem geeigneten LiPo-Ladegerät aufgeladen werden (und ein NiMH-Akku nur über ein NiMH-Ladegerät). Achten Sie also immer darauf, ein zur Akkutechnologie passendes Ladegerät zu verwenden.

• Ein Fahrakku ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Fahrakku seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Ladezyklen erforderlich.
• Bei Akkus mit NiMH- oder LiPo-Technik ist das Aufladen von teilentladenen Akkus unproblematisch. Ein vorheriges Entladen ist normalerweise nicht erforderlich.
• Hochwertigere Fahrakkus haben nicht nur eine höhere Kapazität, so dass Sie länger mit dem Modellfahrzeug fahren können, sondern auch eine höhere Ausgangsspannung bei Belastung. Somit steht für den Motor mehr Leistung zur Verfügung, was sich in einer besseren Beschleunigung und einer höheren Geschwindigkeit zeigt.
• Akkus erwärmen sich beim Laden oder Entladen (beim Fahren des Fahrzeugs). Laden Sie Akkus erst dann, wenn diese sich auf Zimmertemperatur abgekühlt haben. Gleiches gilt nach dem Ladevorgang; benutzen Sie den Akku im Fahrzeug erst dann, wenn sich der Akku nach dem Ladevorgang ausreichend abgekühlt hat.
• Verwenden Sie nur ein Ladegerät, das für den verwendeten Akkutyp (NiMH oder LiPo) geeignet ist.
• Entnehmen Sie den Fahrakku für den Ladevorgang aus dem Fahrzeug.

9. Inbetriebnahme

a) Karosserie abnehmen

Ziehen Sie die vier Sicherungsclipse auf der Oberseite des Fahrzeugs heraus und nehmen Sie die Karosserie nach oben ab.

b) Batterien/Akkus in den Sender einlegen

Öffnen Sie das Batteriefach am Sender und legen Sie dort entweder Batterien oder voll geladene Akkus ein. Achten Sie auf die richtige Polung (Plus/+ und Minus/-), siehe Beschriftung im Batteriefach. Verschließen Sie das Batteriefach wieder.

Beachten Sie die getrennt beiliegende Bedienungsanleitung zur Fernsteueranlage.

c) Sender in Betrieb nehmen

Schalten Sie den Sender ein und bringen Sie die Trimmung für die Lenk- und Fahrfunktion jeweils in die Mittelstellung.

Sofern der Sender über eine Dualrate-Funktion verfügt, so ist diese zu deaktivieren bzw. so einzustellen, dass der Lenkeinschlag nicht begrenzt wird.

Beachten Sie die getrennt beiliegende Bedienungsanleitung zur Fernsteueranlage.

d) Einlegen des Fahrakkus in das Fahrzeug

Achtung!

Der Fahrakku darf noch nicht mit dem Fahrtregler verbunden werden. Nehmen Sie zunächst den Sender in Betrieb, siehe Kapitel 9. b) und 9. c).

Wichtig!

Dieses Fahrzeug ist für einen LiPo-Fahrakku mit max. 3 Zellen (Nennspannung 11,1 V) geeignet.

Bei Verwendung von Fahrakkus mit mehr Zellen besteht Brandgefahr durch die Überhitzung des Fahrtreglers, außerdem wird der Antrieb des Fahrzeugs überlastet und dadurch beschädigt (z.B. Differenzial). Verlust von Gewährleistung/Garantie!

Kontrollieren Sie, ob der Akku das zum Fahrtregler passende Stecksystem besitzt und ob die Polarität korrekt ist (rotes Kabel = Plus/+, schwarzes Kabel = Minus/-).

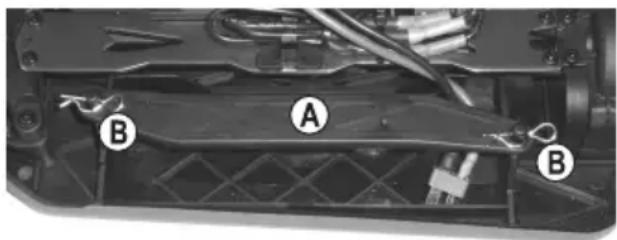

Entfernen Sie den Bügel (A) der Akkuhalterung, indem Sie die beiden Sicherungsclipse (B) herausziehen und den Bügel dann nach oben abnehmen.

Legen Sie nun den Fahrakku so ein, dass das Anschlusskabel des Akkus nach hinten zeigt. Andernfalls könnte das Anschlusskabel die Lenkmechanik in der Funktion behindern.

Setzen Sie den Bügel der Akkuhalterung wieder auf und befestigen Sie ihn mit den zu Beginn entfernten Sicherungssclipsen.

e) Anschließen des Fahrakkus an den Fahrtregler

Um ein plötzliches Anlaufen der Räder und somit ein unkontrolliertes Losfahren des Modells zu verhindern (z.B. wenn die Trimmung für den Antrieb verstellt ist), setzen Sie das Modellfahrzeug auf eine geeignete Unterlage (oder eine Startbox), damit sich die Räder im Störungsfall frei drehen können.

Fassen Sie nicht in den Antrieb hinein. Halten Sie die Räder nicht fest.

Schalten Sie zuerst den Fahrtregler aus (Schalterstellung „OFF“). Neben dem Ein-/Ausschalter (A) liegt der Setup-Taster (B), der zur Programmierung des Fahrtreglers eingesetzt wird (siehe Kapitel 10).

Nehmen Sie, falls noch nicht geschehen, den Sender in Betrieb (siehe Kapitel 9. b) und c).

Schließen Sie erst jetzt den Fahrakku an den Fahrtregler an. Achten Sie dabei auf die richtige Polarität (rotes Kabel = Plus/+ , schwarzes Kabel = Minus/-).

Wenden Sie beim Verbinden des Akkusteckers mit dem Anschluss des Fahrtreglers keine Gewalt an. Achten Sie darauf, dass die Kabel nicht in den Antrieb des Fahrzeugs bzw. in die Lenkmechanik gelangen können. Verwenden Sie zum Fixieren ggf. Kabelbinder.

ON OFF A B

f) Fahrtregler einschalten

Schalten Sie den Fahrtregler ein (Schalterstellung „ON“, siehe Bild in Kapitel 9. e). Warten Sie dann ein paar Sekunden (Gas-/Bremshebel am Sender in der Neutralstellung lassen, nicht bewegen). Der Fahrtregler misst die Akkuspannung; abhängig davon gibt der Motor Tonsignale aus.

• 2 Tonsignale: 2zelliger LiPo-Fahrakku oder 6zelliger NiMH-Fahrakku erkannt
• 3 Tonsignale: 3zelliger LiPo-Fahrakku erkannt

Wichtig!

terspannungserkennung (und damit die Abschaltung des Antriebs bei einem leeren LiPo-Akku, um diesen vor einer schädlichen Tiefentladung zu schützen) basiert auf der Erkennung der Akkuspannung beim Einschalten des Fahrtreglers.

Schließen Sie deshalb nur einen voll geladenen Fahrakku am Fahrtregler an.

Befindet sich der Gas-/Bremshebel (oder die Trimmung der Fahrfunktion) beim Einschalten des Fahrtreglers nicht in der Neutralstellung, so blinkt die LED am Fahrtregler schnell in rot, der Antrieb kann aus Sicherheitsgründen nicht aktiviert werden. Lassen Sie den Gas-/Bremshebel am Sender los und kontrollieren Sie auch die Einstellung der Trimmung der Fahrfunktion am Sender. Wenn der Trimmweg nicht ausreicht so ist eine Programmierung der Neutralstellung erforderlich, siehe Kapitel 10. a).

Überprüfen Sie jetzt die Antriebs- und Lenkfunktionen des Fahrzeugs.

Für eine Programmierung des Fahrtreglers beachten Sie das Kapitel 10. b).

Wichtig!

Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie unbedingt die Grundeinstellung des Fahrtreglers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,2 V/Zelle). Bei ausgeschalteter Unterspannungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zerstört.

Wird ein NiMH-Fahrakku verwendet, so sollten Sie die Unterspannungserkennung abschalten oder auf einen niedrigeren Wert als bei LiPo-Akkus einstellen, siehe Kapitel 10. b).

Die LED auf dem Fahrtregler erlischt in der Neutralstellung bzw. sie leuchtet rot bei Vorwärts- und Rückwärtsfahrt. Bei Vorwärtsfahrt und Vollgas leuchtet zusätzlich eine grüne LED.

g) Karosserie aufsetzen und befestigen

Setzen Sie die Karosserie auf die Halterungen auf und sichern Sie sie mit den zu Beginn entfernten Sicherungsclipsen.

h) Steuern des Fahrzeugs

Stellen Sie das fahrbereite Fahrzeug nun auf den Boden. Fassen Sie dabei aber nicht in den Antrieb hinein, halten Sie das Fahrzeug nicht an den Rädern fest.

Die nachfolgenden Abbildungen dienen nur zur Illustration der Funktionen, diese müssen nicht mit dem Design des mitgelieferten Senders übereinstimmen.

1. Gas-/Bremshebel loslassen (Neutralstellung), Fahrzeug rollt aus bzw. bewegt sich nicht (ggf. Trimmung für die Fahrfunktion am Sender korrigieren)

1. Vorwärts fahren, Gas-/Bremshebel langsam in Richtung Griff ziehen

1. Vorwärts fahren und dann bremsen (Fahrzeug verzögert; rollt nicht langsam aus), Gas-/Bremshebel ohne Pause vom Griff wegschieben

Vorwärts fahren, bremsen und dann rückwärts fahren: Gas-/Bremshebel ohne Pause vom Griff wegschieben (bremsen); wenn Fahrzeug steht, den Gas-/Bremshebel kurz (etwa 1 Sekunde) in Neutralstellung bringen, dann Gas-/Bremshebel vom Griff wegschieben (Fahrzeug fährt jetzt rückwärts)

Wenn Fahrzeug steht, kurz warten (1 Sekunde)

Wird der Gas-/Bremshebel direkt ohne Pause von Vorwärts- auf Rückwärtsfahrt gezogen, erfolgt die Bremsfunktion des Antriebs (Fahrzeug fährt nicht rückwärts).

Soll direkt von Vorwärts- auf Rückwärtsfahrt gewechselt werden, muss der Gas-/Bremshebel zuerst vom Griff weggeschoben und dann in die Neutralstellung gebracht werden (wenn das Fahrzeug während dieser Phase vorwärts fährt, wird dadurch auch der Bremsvorgang durchgeführt). Wenn der Gas-/Bremshebel nun das zweite Mal vom Griff weggeschoben wird, fährt das Fahrzeug rückwärts.

Das Fahrzeug fährt also nach einer Vorwärtsfahrt erst dann rückwärts, wenn der Gas-/Bremshebel das zweite Mal vom Griff weggeschoben wird. Dies ist durch die Bremsfunktion erforderlich; außerdem schützt es den Antrieb vor Überlastung aufgrund eines sofortigen Wechsels von Vorwärts- auf Rückwärtsfahrt.

Bedienen Sie am Sender den Gas-/Bremshebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. Machen Sie keine schnellen und ruckartigen Bewegungen an den Bedienelementen des Senders.

Zielen Sie niemals mit der Antenne des Senders direkt auf das Fahrzeug, da dies die Reichweite stark verringert. Die größte Reichweite ergibt sich, wenn die Antenne des Senders und des Fahrzeugs jeweils senkrecht steht und parallel zueinander liegt.

Sollte das Fahrzeug die Tendenz aufweisen, nach links oder rechts zu ziehen, so stellen Sie am Sender die Trimmung für die Lenkung entsprechend ein.

Beim Wechsel zwischen Vorwärts- und Rückwärtsfahrt muss sich der Gas-/Bremshebel kurz (ca. 1 Sekunde) in der Neutralstellung befinden (Neutralstellung = Hebel loslassen, nicht bewegen). Wird der Gas-/Bremshebel direkt ohne Pause von Vorwärts- auf Rückwärtsfahrt gezogen, erfolgt die Bremsfunktion des Antriebs (Fahrzeug fährt nicht rückwärts).

Beenden Sie das Fahren sofort, wenn Sie ungewöhnliche Reaktionen des Fahrzeugs auf die Steuerbefehle am Sender feststellen oder wenn das Fahrzeug nicht mehr reagiert. Dieses Verhalten könnte durch einen schwachen Fahrakku, schwache Batterien/Akkus im Sender oder einem zu großen Abstand zwischen Fahrzeug und Sender verursacht werden.

Auch eine zusammengewickelte Empfängerantenne, Störungen auf dem verwendeten Funkkanal (z.B. Funkübertragungen durch andere Geräte, Bluetooth ^® , WLAN) oder ungünstige Sende-/Empfangsbedingungen können eine Ursache für ungewöhnliche Reaktionen des Fahrzeugs sein.

Da die Stromversorgung des Empfängers über den Fahrtregler/Fahrakku erfolgt, führt ein schwacher oder leerer Fahrakku zu ungewollten Bewegungen des Fahrzeugs (z.B. Zucken des Lenkservos o.ä.).

Beispielsweise verringert sich die Spannung beim Fahrakku bei Vollgas kurzzeitig soweit, dass der Empfänger nicht mehr die erforderliche Betriebsspannung bekommt. Das Fahrzeug beschleunigt hier zwar, das Lenkservo reagiert aber nicht richtig. Beenden Sie dann sofort den Betrieb des Fahrzeugs und verwenden Sie einen neuen vollen Fahrakku.

Ist der Fahrakku leer, so warten Sie unbedingt mindestens 5 - 10 Minuten, bis sich der Motor und der Fahrtregler ausreichend abgekühlt haben. Starten Sie erst danach eine neue Fahrt mit einem vollen Fahrakku.

i) Fahrt beenden

Um das Fahren zu beenden, gehen Sie wie folgt vor:

• Lassen Sie den Gas-/Bremshebel am Sender los, so dass er in der Neutralstellung steht und lassen Sie das Fahrzeug ausrollen.
• Nachdem das Fahrzeug still steht, schalten Sie den Fahrtregler aus (Schalterstellung „OFF“).

Fassen Sie dabei nicht in die Räder oder den Antrieb und bewegen Sie auf keinen Fall den Gas-/Bremshebel am Sender! Halten Sie das Fahrzeug nicht an den Rädern fest!

Achtung!

Motor, Fahrtregler und Fahrakku werden beim Betrieb sehr warm! Fassen Sie deshalb diese Teile unmittelbar nach der Fahrt nicht an, Verbrennungsgefahr!

• Trennen Sie den Fahrakku vom Fahrtregler. Lösen Sie die Steckverbindung vollständig.
• Erst jetzt darf der Sender ausgeschaltet werden.

10. Fahrtregler programmieren

a) Programmierung von Neutral- und Vollgasstellung

Wenn das Fahrzeug in der Neutralstellung des Gas-/Bremshebels nicht ruhig stehen bleibt, können Sie am Sender die Trimmung für die Fahrfunktion korrigieren.

Sollte der Trimmweg nicht ausreichen (oder wenn die Trimmung bereits fast am Ende des Trimmwegs steht), so können Sie die Neutralstellung und die Vollgasstellungen für Vorwärts-/Rückwärtsfahrt neu programmieren.

Gehen Sie dazu wie folgt vor:

• Schalten Sie den Sender ein, lassen Sie den Gas-/Bremshebel in Neutralstellung (Mittelstellung). Stellen Sie die Trimmung für die Fahrfunktion in die Mittelstellung.

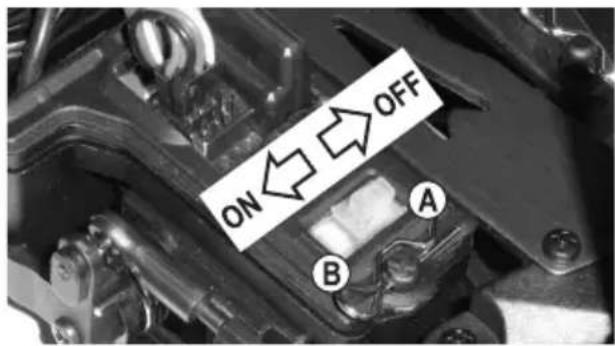

• Schalten Sie den Fahrtregler aus. Halten Sie die Setup-Taste (B) gedrückt und schalten Sie den Fahrtregler ein („ON“).
• Daraufhin blinkt die LED am Fahrtregler rot und der Motor gibt Pieptöne ab. Lassen Sie die Setup-Taste wieder los.

ON OFF A B

Wenn Sie die Setup-Taste nicht loslassen, wird nach einigen Sekunden der Programmiermodus aktiviert (siehe Kapitel 10. b). Schalten Sie in diesem Fall den Fahrtregler aus und gehen Sie nochmals wie oben beschrieben vor.

Die Pieptöne werden durch eine kurze Ansteuerung des Brushless-Motors erzeugt. Abhängig vom Motor ist dieses Piepen jedoch nur sehr leise. Beachten Sie dann die Anzeige der LED am Fahrtregler.

• Lassen Sie den Gas-/Bremshebel an Ihrem Sender los, so dass er in der Neutralstellung steht.
• Drücken Sie kurz die Setup-Taste (B), die LED am Fahrtregler blinkt 1x kurz in grün, außerdem ist ein Piepton hörbar. Die Neutralstellung ist gespeichert.
• Bewegen Sie den Gas-/Bremshebel am Sender in die Vollgasstellung für die Vorwärtsfahrt, ziehen Sie ihn in Richtung Griffstück und halten Sie ihn dort fest.

Achtung!

Sie den Gas-/Bremshebel des Senders während der Programmierung nicht oder nicht weit genug bewegen, kann es nach Abschluss der Programmierung dazu kommen, dass das Fahrzeug bereits auf winzige Bewegungen am Gas-/Bremshebel des Senders reagiert oder auch unkontrollierbar wird. Nehmen Sie dann eine erneute Programmierung vor.

- Drücken Sie kurz die Setup-Taste (B), die LED am Fahrtregler blinkt 2x kurz in grün und zwei Pieptöne sind hörbar. Die Vollgasstellung für die Vorwärtsfahrt ist gespeichert.

- Bewegen Sie den Gas-/Bremshebel in die Vollgasstellung für die Rückwärtsfahrt, schieben Sie ihn bis zum Anschlag vom Griff weg.

- Drücken Sie kurz die Setup-Taste (B), die LED am Fahrtregler blinkt 3x kurz in grün und drei Pieptöne sind hörbar. Die Vollgasstellung für die Rückwärtsfahrt ist gespeichert.

- Lassen Sie den Gas-/Bremshebel los, so dass er wieder in der Neutralstellung steht.

- Warten Sie jetzt mindestens 3 Sekunden, dann wird der Einstellmodus automatisch verlassen und der Fahrtregler ist mit den vorgenommenen neuen Einstellungen betriebsbereit.

b) Programmierung der Sonderfunktionen

Der Fahrtregler ist ab Werk bereits mit den sinnvollsten Voreinstellungen vorprogrammiert worden.

Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie die Grundeinstellung des Fahrtreglers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,2 V/Zelle). Bei ausgeschalteter Unterspannungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zerstört.

Wird ein NiMH-Fahrakku verwendet, so sollten Sie die Unterspannungserkennung abschalten oder auf einen niedrigeren Wert als bei LiPo-Akkus einstellen.

Die Programmierung lässt sich sehr einfach über die Setup-Taste vornehmen.

Gehen Sie zur Programmierung wie folgt vor:

• Schalten Sie den Sender ein, lassen Sie den Gas-/Bremshebel in Neutralstellung (Mittelstellung).
  • Schalten Sie den Fahrtregler aus („OFF“).

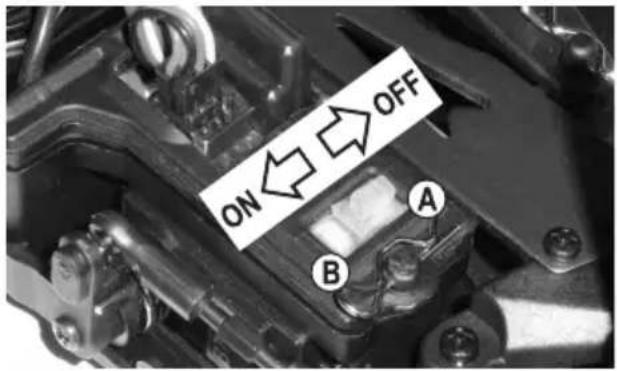

• Halten Sie die Setup-Taste (B) neben dem Ein-/Ausschalter (A) gedrückt und schalten Sie danach den Fahrtregler ein („ON“).

Halten Sie die Setup-Taste (B) weiter gedrückt, lassen Sie sie nicht los.

• Am Fahrtregler blinkt die LED rot und der Motor gibt Pieptöne ab (Setup-Taste weiter gedrückt halten).
• Nach einiger Zeit blinkt die LED in grün (Setup-Taste weiter gedrückt halten).

Die Anzahl der grünen Blinksignale (1x .....5x) zeigt Ihnen an, welche Einstellfunktion gerade ausgewählt ist.

LED blinkt 1x grün + 1 Piepton: Fahrfunktion vorwärts/rückwärts bzw. nur vorwärts

LED blinkt 2x grün + 2 Pieptöne: Motorbremse

LED blinkt 3x grün + 3 Pieptöne: Unterspannungserkennung für LiPo

LED blinkt 4x grün + 4 Pieptöne: Startmodus beim Losfahren

LED blinkt 5x grün + 5 Pieptöne: Bremskraft

ON OFF A B

Die Pieptöne werden durch eine kurze Ansteuerung des Brushless-Motors erzeugt. Abhängig vom Motor ist dieses Piepen jedoch nur sehr leise. Beachten Sie dann die Anzeige der LED am Fahrtregler.

• Wenn die gewünschte Einstellfunktion angezeigt wird, die Sie verändern wollen (z.B. Unterspannungsschutz, LED blinkt 3x grün + 3 Pieptöne vom Motor), so lassen Sie die Setup-Taste los (eine Tabelle mit den Einstellmöglichkeiten finden Sie auf der nächsten Seite).
• Nun blinkt die LED wieder in rot. Die Anzahl der roten Blinksignale zeigt Ihnen dabei an, welcher Einstellwert aktiv ist (z.B. Unterspannungsschutz 3,0 V/Zelle, LED blinkt 4x kurz rot + 4 Pieptöne vom Motor).
• Durch kurzes Drücken der Setup-Taste lässt sich der Einstellwert verändern, die Anzahl der roten Blinksignale der LED (und der Pieptöne vom Motor) verändert sich entsprechend.
• Um den Einstellmodus zu verlassen und die Programmierung zu speichern, schalten Sie den Fahrtregler aus. Wenn Sie danach den Fahrtregler wieder einschalten, ist dieser mit den neuen Einstellungen betriebsbereit.
• Soll eine weitere Einstellung verändert werden, gehen Sie wieder wie oben beschrieben vor.

			Rote LED blinkt.... (+ Piepton)
Funktion		Grüne LED blinkt(+Piepton)	1x kurz	2x kurz	3x kurz	4x kurz	1x lang	1x lang,1x kurz	1x lang,2x kurz	1x lang,3x kurz
1	Fahrfunktion	1x kurz	Vorwärts/Bremse	Vorwärts/Bremse/Rückwärts
2	Motorbremse	2x kurz	0%	5%	10%	15%	20%	25%	30%	40%
3	Unterspannungsschutz	3x kurz	Ausgeschaltet	2,6 V/Zelle	2,8 V/Zelle	3,0 V/Zelle	3,2 V/Zelle	3,4 V/Zelle
4	Startmodus	4x kurz	Langsam	Normal	Schnell	Sehr schnell
5	Maximale Bremskraft	5x kurz	25%	50%	75%	100%

Die grau markierten Werte sind die vom Hersteller vorgenommenen Grundeinstellungen zum Zeitpunkt der Erstellung dieser Bedienungsanleitung. Möglicherweise hat der Fahrtregler Ihres Fahrzeugs eine andere Grundeinstellung; beachten Sie dann die Anzahl der Blinksignale der roten LED.

Beschreibung der Einstellfunktionen:

- Funktion #1, grüne LED blinkt 1x kurz: Fahrfunktion

Der Fahrtregler kann hier zwischen den zwei Fahrfunktionen „Vorwärts/Bremse“ und „Vorwärts/Bremse/Rückwärts“ umgeschaltet werden.

Durch die Einstellung „Vorwärts/Bremse“ ist die Rückwärtsfahrt abschaltbar; dies wird oft bei Wettbewerben so verlangt.

- Funktion #2, grüne LED blinkt 2x kurz: Motorbremse

Wenn Sie das Gas am Sender wegnehmen bzw. den Gas-/Bremshebel am Sender in die Neutralstellung zurückbewegen, wird das Fahrzeug von selbst verlangsamen. Die Wirkung ist damit genau wie bei der Motorbrems-Funktion bei einem „echten“ Auto, wenn Sie das Gaspedal loslassen, ohne auf das Bremspedal zu treten.

Außerdem entspricht dies der Bremsfunktion, die ein herkömmlicher Elektromotor hat (ein Brushless-Elektromotor verfügt nicht über starke Magnete, die den Rotor abbremsen).

- Funktion #3, grüne LED blinkt 3x kurz: Unterspannungsschutz

Wird ein LiPo-Fahrakku verwendet, so ist unbedingt darauf zu achten, dass der Unterspannungsschutz aktiviert wird (wir empfehlen mindestens 3,2 V pro Zelle). Bei Betrieb eines LiPo-Akkus ohne Unterspannungsschutz wird der LiPo-Akku durch eine Tiefentladung dauerhaft beschädigt!

Wenn der Fahrtregler bei einem 3zelligen LiPo-Akku (voll geladen ca. 12,6 V) und einer Abschaltspannung von 3,2 V/Zelle eine Akkuspannung von 9,6 V misst, so schaltet er den Motor ab, um eine Tiefentladung des LiPo-Akkus zu verhindern.

Bei der Verwendung eines NiMH-Fahrakkus sollten Sie den Unterspannungsschutz abschalten. Alternativ stellen Sie den Unterspannungsschutz auf 2,6 V/Zelle ein.

Wenn die Spannung eines NiMH-/NiCd-Fahrakkus nach dem Einschalten des Fahrtreglers unter 9 V liegt, interpretiert der Fahrtregler dies als 2zelligen LiPo-Akku. Die Abschaltung würde dann bei 5,2 V (2 x 2,6 V) erfolgen.

Liegt die Spannung eines 6zelligen NiMH-/NiCd-Fahrakkus aber über 9 V (beispielsweise bei Akkus mit relativ hoher Spannungslage bzw. soeben geladenen Akkus), interpretiert der Fahrtregler dies als 3zelligen LiPo-Akku. Die Abschaltung würde dann bei 7,8 V (3 x 2,6 V) erfolgen, was natürlich unerwünscht ist. In diesem Fall ist der Überspannungsschutz abzuschalten.

- Funktion #4, grüne LED blinkt 4x kurz: Startmodus beim Losfahren

Abhängig von der Einstellung erfolgt das Losfahren mit weniger oder mehr Kraft. Je höher der Einstellwert, umso mehr Strom zieht der Motor aus dem angeschlossenen Akku; entsprechend hochwertiger muss dieser sein.

Ein höherer Einstellwert sollte außerdem nur bei losem Untergrund verwendet werden, da es andernfalls zu einer Überlastung des Antriebs kommt (Getriebe, Differenziale).

- Funktion #5, grüne LED blinkt 5x kurz: Maximale Bremskraft

Der Fahrtregler bietet je nach Stellung des Hebels am Sender eine proportionale Bremskraft. Die maximale Bremskraft bei Vollausschlag ist einstellbar zwischen 25%, 50%, 75% und 100%.

Ein hoher Einstellwert (z.B. 100%) verringert den Bremsweg, hat aber negative Auswirkungen auf die Lebensdauer des Antriebs (speziell auf das Antriebsritzel und das Hauptzahnrad).

c) Reset des Fahrtreglers

Mittels dieser Funktion können sämtliche Einstellungen, die Sie im Setup des Fahrtreglers vorgenommen haben, auf die Werkseinstellung zurückgesetzt werden (siehe graue Markierungen in der Tabelle in Kapitel 10. b).

Gehen Sie wie folgt vor:

• Schalten Sie den Sender ein. Lassen Sie den Gas-/Bremshebel in der Neutralstellung, bewegen Sie ihn nicht.
• Schalten Sie den Fahrtregler ein (Schiebeschalter in Richtung des Setup-Tasters bewegen). Das Fahrzeug sollte nun betriebsbereit sein, auf dem Fahrtregler leuchtet keine LED.
• Halten Sie die Setup-Taste länger gedrückt, bis die rote und die grüne LED gleichzeitig langsam blinken.
• Schalten Sie jetzt den Fahrtregler aus (Schalterstellung „OFF“, siehe Abbildung in Kapitel 10. a) oder b). Daraufhin sind alle Einstellungen auf die Grundeinstellungen zurückgesetzt, siehe Tabelle in Kapitel 10. b).

Für eine neue Programmierung des Fahrtreglers beachten Sie bitte die vorangegangenen Kapitel 10. a) und b).

Wichtig!

Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie die Grundeinstellung des Fahrtreglers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,0 V/Zelle). Bei ausgeschalteter Unterspannungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zerstört.

Wird ein NiMH-Fahrakku verwendet, so sollten Sie die Unterspannungserkennung abschalten oder auf einen niedrigeren Wert als bei LiPo-Akkus einstellen, siehe Kapitel 10. b), Funktion #3.

11. Einstellmöglichkeiten am Fahrzeug

a) Einstellung des Radsturzes

Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten.

Negativer Sturz Positiver Sturz

(Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen)

Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Unterschied zwischen negativem und positivem Sturz zu zeigen. Für die Einstellung am Modellfahrzeug sollte eine so extreme Einstellung natürlich nicht vorgenommen werden!

• Ein negativer Sturz an den Vorderrädern erhöht die Seitenführungskräfte der Räder bei Kurvenfahrten, die Lenkungspricht direkter an, die Lenkkräfte werden geringer. Gleichzeitig wird das Rad in Achsrichtung auf den Achsschenkel gedrückt. Damit wird axiales Lagerspiel ausgeglichen, das Fahrverhalten wird ruhiger.
• Ein negativer Sturz an den Hinterrädern vermindert die Neigung des Fahrzeughecks, in Kurven auszubrechen.
• Die Einstellung eines positiven Sturzes vermindert dagegen die Seitenführungskräfte der Reifen und sollte grundsätzlich nicht verwendet werden.

Radsturz an Vorder- oder Hinterachse einstellen:

Die Verstellung des Radsturzes erfolgt durch das Verdrehen der Schraube (A) des oberen Querlenkers.

Zum Drehen kann ein geeigneter Gabelschlüssel verwendet werden (nicht im Lieferumfang).

Da diese Schraube je ein Links- und Rechtsgewinde hat, müssen Sie den Querlenker zum Verstellen des Radsturzes nicht ausbauen.

b) Einstellung der Spur

Die Spur (Vorspur = Bild „A“, Nachspur = Bild „B“) bezeichnet die Stellung der Radebene zur Fahrtrichtung.

Während der Fahrt werden die Räder durch den Rollwiderstand vorne auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung.

Zum Ausgleich können die Räder des stehenden Fahrzeuges so eingestellt werden, dass sie vorne leicht nach innen zeigen. Diese Vorspur bewirkt gleichzeitig eine bessere Seitenführung des Reifens und damit ein direkteres Ansprechen der Lenkung.

Wird ein weicheres Ansprechen der Lenkung gewünscht, kann dies entsprechend über die Einstellung einer Nachspur erreicht werden, d.h. die Räder des stehenden Fahrzeugs zeigen nach außen.

Ein Spurwinkel von mehr als 3° Vorspur (A) oder Nachspur (B) führt zu Problemen im Handling und verminderter Geschwindigkeit, außerdem erhöht sich der Reifenverschleiß.

Das obige Bild zeigt eine stark übertriebene Einstellung, die nur zur Verdeutlichung des Unterschieds zwischen Vor- und Nachspur dient. Wird eine solche Einstellung beim Fahrzeug gewählt, so ist es nur noch sehr schlecht steuerbar!

Spur an der Vorderachse einstellen:

Die Vor-/Nachspur an der Vorderachse lässt sich durch Verdrehen der Spurstangenhebel (A) einstellen. Da dieser je ein Links- und Rechtsgewinde hat, müssen Sie ihn zum Verstellen nicht ausbauen.

Verdrehen Sie immer beide Spurstangenhebel gleichmäßig (linkes und rechtes Vorderrad), da Sie sonst die Trimmung am Sender verstellen müssen (oder sogar die Ansteuerung durch das Lenkservo durch Verstellen der Servostange).

Spur an der Hinterachse einstellen:

Die Vor-/Nachspur an der Hinterachse ist ebenfalls über das Verdrehen der Spurstangenhebel (A) einstellbar. Da dieser je ein Links- und Rechtsgewinde hat, müssen Sie ihn zum Verstellen nicht ausbauen.

Verdrehen Sie immer beide Spurstangenhebel gleichmäßig (linkes und rechtes Hinterrad).

c) Einstellung der Stoßdämpfer

Vorderachse Hinterachse

Am oberen Ende des Stoßdämpfers kann die Einstellung der Feder-Vorspannung durch das Verdrehen eines Rändelrads (A) vorgenommen werden.

Die Stoßdämpfer des Fahrzeugs können am unteren Querlenker (B) bzw. oben an der Dämpferbrücke (C, nur an der Hinterachse möglich) in verschiedenen Positionen montiert werden. Der Hersteller hat hier jedoch bereits eine optimale Position gewählt, deshalb sollte eine Veränderung nur von professionellen Fahrern durchgeführt werden.

Stellen Sie die Stoßdämpfer einer Achse immer gleich ein (am linken und rechten Rad der Vorderachse bzw. der Hinterachse), da andernfalls das Fahrverhalten negativ beeinflusst wird.

Professionelle Fahrer können auch Federn mit einem anderen Härtegrad verwenden oder die Stoßdämpfer mit einem Dämpferöl mit anderer Viskosität befüllen.

Wie bei einem „echten“ Auto sind die Stoßdämpfer (bzw. die Gummidichtungen in den Stoßdämpfern) an dem Modellfahrzeug ein Verschleißteil. Läuft das Öl aus den Stoßdämpfern heraus (z.B. Querlenker sehr stark verölt, Tropfspuren), müssen die Dichtungen bzw. die Stoßdämpfer ersetzt werden.

12. Reinigung und Wartung

a) Allgemein

Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Schalten Sie danach den Sender aus. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen.

Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. einen langhaarigen sauberen Pinsel und einen Staubsauger. Druckluft-Sprays können ebenfalls eine Hilfe sein.

Verwenden Sie keine Reinigungssprays oder herkömmliche Haushaltsreiniger. Dadurch könnte die Elektronik beschädigt werden, außerdem führen solche Mittel zu Verfärbungen an den Kunststoffteilen oder der Karosserie.

Waschen Sie das Fahrzeug niemals mit einem Hochdruckreiniger ab.

Zum Abwischen der Karosserie kann ein weiches, leicht angefeuchtetes Tuch verwendet werden. Reiben Sie nicht zu fest, sonst gibt es Kratzspuren.

b) Vor bzw. nach jeder Fahrt

Durch die Motorvibrationen und Erschütterungen beim Fahren können sich Teile und Schraubverbindungen lösen.

Kontrollieren Sie deshalb vor bzw. nach jeder Fahrt folgende Positionen:

• Fester Sitz der Radmuttern und aller Schraubverbindungen des Fahrzeugs
  • Befestigung von Fahrtregler, Ein-/Ausschalter, Empfänger
• Verklebung der Reifen auf den Felgen bzw. Zustand der Reifen
• Befestigung aller Kabel (diese dürfen nicht in bewegliche Teile des Fahrzeugs gelangen)
• Funktion des Lüfters auf dem Fahrtregler

Überprüfen Sie außerdem vor bzw. nach jedem Gebrauch das Fahrzeug auf Beschädigungen. Falls Sie Beschädigungen feststellen, so darf das Fahrzeug nicht verwendet bzw. in Betrieb genommen werden. Sollten abgenutzte Fahrzeugteile (z.B. Reifen) oder defekte Fahrzeugteile (z.B. ein gebrochener Querlenker) ausgetauscht werden müssen, so verwenden Sie nur Originalersatzteile.

c) Radwechsel

Die Reifen sind auf der Felge fixiert, damit sie sich nicht von der Felge lösen können. Wenn die Reifen abgefahren sind, muss deshalb das gesamte Rad getauscht werden.

Nach dem Lösen der Radmutter (A) nehmen Sie die Beilagscheibe (B) ab. Ziehen Sie dann das Rad von der Radachse (D) ab.

Möglicherweise bleibt die Radmitnehmer-Mutter (C) beim Abziehen des Hinterrades in der Felge stecken oder sie löst sich von der Radachse (D). Achten Sie dann darauf, dass der Mitnehmerstift (E) nicht herausfällt und verloren geht.

Wenn später das Rad wieder aufgesetzt wird, ist unbedingt zu kontrollieren, dass der Mitnehmerstift (E) genau in der Mitte der Radachse (D) steckt und in der entsprechenden Nut in der Radmitnehmer-Mutter (C) zu liegen kommt.

Bei fehlendem Mitnehmerstift (E) kann kein Drehmoment vom Motor auf das Rad übertragen werden, das Rad dreht sich frei durch.

Anschließend wird das neue Rad aufgesteckt, so dass der Innensechskant innen an der Felge genau auf der Radmitnehmer-Mutter (C) steckt.

Setzen Sie die Beilagscheibe (B) wieder auf die Radachse (D) und schrauben Sie das Rad mit der Radmutter (A) fest.

Achten Sie hierbei auf die richtige Anordung der Radmutter (A) beim Festschrauben. Die Radmutter ist eine sog. Stoppmutter; auf einer Seite der Stoppmutter befindet sich ein Kunststoffeinsatz. Dieser muss beim Festschrauben nach außen hin zeigen.

Wenden Sie beim Festschrauben keine Gewalt an, da sich sonst das Rad nur schwer dreht, wodurch der Antrieb beschädigt werden kann.

13. Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

ehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

14. Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

15. Behebung von Störungen

Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage.

Das Modell reagiert nicht oder nicht richtig

• Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden. Dieser Vorgang wird z.B. mit den englischen Begriffen „Binding“ oder „Pairing“ bezeichnet. Den Anlernvorgang hat normalerweise der Hersteller bereits durchgeführt, kann jedoch selbstverständlich auch von Ihnen durchgeführt werden. Beachten Sie dazu die getrennt beiliegende Bedienungsanleitung der Fernsteueranlage.
• Ist der Fahrakku des Fahrzeugs oder die Batterien/Akkus im Sender leer? Tauschen Sie Fahrakku bzw. Batterien/Akkus im Sender gegen neue aus.
• Haben Sie zuerst den Sender und anschließend den Fahrtregler eingeschaltet? Bei umgekehrter Reihenfolge funktioniert der Fahrtregler aus Sicherheitsgründen nicht.
• Ist der Fahrakku richtig am Fahrtregler angeschlossen? Prüfen Sie die Steckverbindung, ob diese evtl. verschmutzt oder oxydiert ist.
• Ist das Fahrzeug zu weit weg? Bei vollem Fahrakku und vollen Batterien/Akkus im Sender sollte eine Reichweite von 50 m und mehr möglich sein. Dies kann jedoch verringert werden durch Umgebungseinflüsse, z.B. Störungen auf der Sendefrequenz oder die Nähe zu anderen Sendern (nicht nur Fernsteuersender, sondern auch WLAN-/Bluetooth®-Geräte, die ebenfalls eine Sendefrequenz von 2,4 GHz nutzen), zu Metallteilen, Gebäuden usw.

Die Position von Sender- und Empfängerantenne zueinander hat sehr starken Einfluss auf die Reichweite. Optimal ist es, wenn sowohl die Sender- als auch die Empfängerantenne senkrecht steht (und damit beide Antennen parallel zueinander liegen). Wenn Sie dagegen mit der Senderantenne auf das Fahrzeug zielen, ergibt sich eine sehr kurze Reichweite!

- Prüfen Sie die richtige Position der Stecker des Fahrtreglers und des Lenkservos im Empfänger. Sind die Stecker um 180° verdreht eingesteckt, so funktioniert der Fahrtregler und das Lenkservo nicht.

Wenn dagegen die Stecker von Fahrtregler und Lenkservo gegeneinander vertauscht wurden, steuert der Gas-/Bremshebel das Lenkservo und das Drehrad die Fahrfunktion!

- Befindet sich der Gas-/Bremshebel (oder die Trimmung der Fahrfunktion) beim Einschalten des Fahrtreglers nicht in der Neutralstellung, so blinkt die LED am Fahrtregler schnell in rot, der Antrieb kann aus Sicherheitsgründen nicht aktiviert werden. Lassen Sie den Gas-/Bremshebel am Sender los und kontrollieren Sie auch die Einstellung der Trimmung der Fahrfunktion am Sender. Wenn der Trimmweg nicht ausreicht, so ist eine Programmierung der Neutralstellung erforderlich, siehe Kapitel 10. a).

Fahrzeug bleibt beim Loslassen des Gas-/Bremshebels nicht stehen

• Korrigieren Sie am Sender die Trimmung für die Fahrfunktion (Neutralstellung einstellen).
• Wenn der Trimmweg nicht reicht, so nehmen Sie eine Neuprogrammierung von Neutral- und Vollgasstellung vor, siehe Kapitel 10. a).

Fahrzeug wird langsamer bzw. das Lenkservo zeigt nur noch geringe oder überhaupt keine Reaktion; die Reichweite zwischen Sender und Fahrzeug ist nur sehr kurz

• Der Fahrakku ist schwach oder leer.

Die Stromversorgung des Empfängers und damit auch des Lenkservos erfolgt über den BEC des Fahrtreglers. Aus diesem Grund führt ein schwacher oder leerer Fahrakku dazu, dass der Empfänger nicht mehr richtig arbeitet. Tauschen Sie den Fahrakku gegen einen neuen voll geladenen Fahrakku aus (vorher eine Pause von 5 - 10 Minuten machen, damit sich der Motor und der Fahrtregler ausreichend abkühlen können).

- Überprüfen Sie die Batterien/Akkus im Sender.

Der Geradeauslauf stimmt nicht

• Stellen Sie den Geradeauslauf am Sender mit der zugehörigen Trimmfunktion für die Lenkung ein.
• Überprüfen Sie das Lenkgestänge, den Servoarm, den Servosaver und dessen Verschraubung.
• Hatte das Fahrzeug einen Unfall? Dann prüfen Sie das Fahrzeug auf defekte oder gebrochene Teile und tauschen Sie diese aus.

Die Lenkung ist gegenläufig zur Bewegung des Drehrads am Sender

- Aktivieren Sie am Sender die Reverse-Einstellung für die Lenkfunktion.

Die Fahrfunktion ist gegenläufig zur Bewegung des Gas-/Bremshebels am Senders

- Normalerweise muss das Fahrzeug nach vorne fahren, wenn der Gas-/Bremshebel am Sender zum Griff hin gezogen wird.

Ist dies nicht der Fall, so aktivieren Sie am Sender die Reverse-Einstellung für die Fahrfunktion.

- Wurde der Motor vom Fahrtregler abgesteckt, so vertauschen Sie zwei der drei Motorkabel gegeneinander.

Die Lenkung funktioniert nicht oder nicht richtig, Lenkausschlag am Fahrzeug zu gering

• Falls der Sender eine Dualrate-Einstellung bietet, kontrollieren Sie diese (Bedienungsanleitung zum Sender beachten). Bei zu geringer Dualrate-Einstellung reagiert das Lenkservo nicht mehr.
• Prüfen Sie die Lenkmechanik auf lose Teile; prüfen Sie z.B., ob der Servoarm richtig auf dem Servo befestigt ist.

Der Fahrakku erwärmt sich beim Aufladen und beim Fahren des Fahrzeugs

- Dies ist normal.

16. Technische Daten

a) Fahrzeug

Maßstab....1:10

Geeigneter Fahrakku....3zelliger LiPo-Fahrakku (Nennspannung 11,1 V)

Antrieb ....Brushless-Elektromotor (2100 KV)

Allrad-Antrieb über Kardanwelle

Differenzial in Vorder- und Hinterachse

Fahrwerk....Einzelradaufhängung vorn/hinten

Öldruckstoßdämpfer mit Spiralfedern, einstellbar

Spur der Vorder-/Hinterräder einstellbar

Sturz der Vorder/Hinterräder einstellbar

Abmessungen (L x B x H)....440 x 290 x 178 mm

Reifen-Abmessungen (B x ∅)....60 x 125 mm

Radstand 290 mm

Bodenfreiheit ....40 mm

Gewicht.....ca. 2068 g (ohne Fahrakku)

Geringe Abweichungen in Abmessungen und Gewicht sind produktionstechnisch bedingt.

b) Fernsteueranlage

→ Beachten Sie die separat beiliegende Bedienungsanleitung zur Fernsteueranlage

c) LiPo-Ladegerät

→ Beachten Sie die separat beiliegende Bedienungsanleitung zum LiPo-Ladegerät.

d) LiPo-Akku

Bauart......LiPo, 3 Zellen (Nennspannung 11,1 V); mit T-Anschluss

Kapazität....3200 mAh

Entladerate....20C

Page

16. Technische gegevens

a) Voertuig

Schaal....1:10

Geschikte rij-accu....3-cellige LiPo rij-accu (nominale spanning 11,1 V)

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
