RLN12W - Überwachungskamera REOLINK - Kostenlose Bedienungsanleitung

Produkttyp	NVR-Rekorder (Network Video Recorder)
Marke	Reolink
Modell	RLN12W
Abmessungen	255 x 49,5 x 222,7 mm
Gewicht	1,4 kg
Stromversorgung	Netzteil inklusive (12 V)
Konnektivität	WiFi 2,4 GHz / 5 GHz, Ethernet
Anschlüsse	2x USB, HDMI, VGA, Audioeingang, 1x LAN-Anschluss (Internet), 1x LAN-Anschluss (IPC)
Speicher	Interne Festplatte (nicht enthalten, Status-LED)
Betriebstemperatur	-10 °C bis +45 °C
Hauptfunktionen	Videoaufzeichnung, Fernzugriff über Reolink-App, WiFi-Synchronisierung mit Kameras, Live-Ansicht
Lieferumfang	NVR, Netzteil, Ethernet-Kabel (1 m), HDMI-Kabel, Schnellstartanleitung, USB-Maus
Pflege und Reinigung	Objektiv mit einem weichen Tuch reinigen, Anschlüsse vor Wasser und Feuchtigkeit schützen
Sicherheit	Entspricht FCC/ISED-Normen, Mindestabstand von 20 cm zwischen Sender und Körper
Ersatzteile und Reparierbarkeit	Reolink-Support kontaktieren (https://support.reolink.com); beschränkte Garantie von 2 Jahren

Häufig gestellte Fragen - RLN12W REOLINK

Was tun, wenn kein Bild auf dem Bildschirm erscheint?

Überprüfen Sie, ob die Kamera eingeschaltet ist (die Infrarot-LEDs müssen sichtbar sein). Stellen Sie sicher, dass der Benutzername und das Passwort korrekt sind (setzen Sie die Kamera zurück, falls vergessen). Weisen Sie der Kamera einen freien Kanal in den Einstellungen > Kanal zu. Für WiFi synchronisieren Sie das Netzwerk nach dem Anschließen des Ethernet-Kabels.

Wie verbinde ich den NVR mit dem Internet?

Verbinden Sie den NVR über das mitgelieferte Ethernet-Kabel mit Ihrem Router (LAN-Internetanschluss). Für Fernzugriff aktivieren Sie die UID in Einstellungen > System > Informationen und verwenden Sie die Reolink-App.

Wie synchronisiere ich die WiFi-Kameras mit dem NVR?

Schließen Sie die Kameras über Ethernet-Kabel an die LAN-Anschlüsse (IPC) des NVR an. Klicken Sie in der Benutzeroberfläche auf 'WiFi-Info synchronisieren'. Nach Abschluss der Synchronisierung trennen Sie die Kabel und warten Sie auf die drahtlose Verbindung.

Welche Kabel sind im Lieferumfang enthalten?

Ethernet-Kabel 1 m, HDMI-Kabel, Netzteil für NVR. VGA-Kabel und Bildschirme sind nicht enthalten.

Wie setze ich das Kamera-Passwort zurück?

Drücken Sie einige Sekunden lang die Reset-Taste der Kamera (normalerweise ein kleines Loch). Das Passwort wird auf leer (Standard) zurückgesetzt. Melden Sie sich dann am NVR an und ändern Sie es.

Wie hoch ist die Betriebstemperatur des NVR?

Der NVR arbeitet zwischen -10 °C und +45 °C. Die Kameras können Temperaturen bis zu -10 °C standhalten (sie erwärmen sich im Betrieb).

Kann ich den NVR ohne Festplatte verwenden?

Ja, aber eine Aufzeichnung ist nicht möglich. Eine interne Festplatte (nicht enthalten) ist zur Speicherung von Videos erforderlich.

Wie greife ich von meinem Smartphone auf den NVR zu?

Laden Sie die Reolink-App herunter (scannen Sie den QR-Code in der Anleitung). Verbinden Sie den NVR mit dem Internet und folgen Sie den Anweisungen der App, um ihn hinzuzufügen.

Was tun, wenn die LED der Festplatte nicht blinkt?

Überprüfen Sie, ob die Festplatte korrekt installiert und der NVR eingeschaltet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Reolink-Support.

Wo finde ich das vollständige Handbuch und den technischen Support?

Laden Sie die vollständige Anleitung im PDF-Format von notice-facile.com oder der Reolink-Website (https://support.reolink.com) herunter. Für Hilfe kontaktieren Sie den Reolink-Kundendienst.

BEDIENUNGSANLEITUNG RLN12W REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsdiagramm 17

Zugriff auf den NVR über Smartphone oder PC 19

Tipps zur Kamerinstallation 20

Fehlersuche 21

Spezifikation 22

Konformitätserklärung 23

Lieferumfang

NVR NVR-

Netzadapter

1m Netzwerkkabel

HDMI-Kabel

Kurzanleitung

USB-Maus

Über den NVR

realink ①② ③④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉴ ㉵ ㉜ ㉝ ㉞ ㉟ ㉞ ㉟ ㉞ ㉟ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞

① Strom-LED

② HDD-LED

③ USB-Port

④ Reset

⑤ Stromeingang

⑥ USB-Port

⑦ HDMI-Port

⑧ VGA-Port

⑨ Audioausgang

⑩ LAN-Port

(Für Internet)

⑪ LAN-Port

(Für IP Kamera)

Verschiedene Zustände der Status-LEDs:

Strom-LED: Leuchtet grün, um anzuzeigen, dass der NVR eingeschaltet ist.

HDD-LED: Blinkt rot, um anzuzeigen, dass die Festplatte richtig funktioniert.

DeutschDeutsch16 17

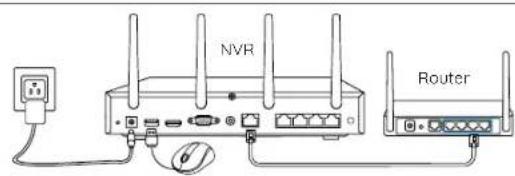

Verbindungsdiagramm

NVR Router

1. Schließen Sie den mitgelieferten Netzadapter an den NVR und an eine Steckdose an.
2. Schließen Sie den NVR über ein Netzwerkkabel an Ihren Router an. Wenn Sie ihn aus der Ferne verwenden möchten.

HDMI VGA

1. Schließen Sie den NVR mit dem VGA- od. HDMI-Kabel an den Monitor an.

HINWEIS: Im Lieferumfang sind kein VGA-Kabel und kein Monitor enthalten.

1. Folgen Sie zur Ersteinrichtung den Schritten auf dem Monitor. HINWEIS: Im zweiten Schritt ist die UID standardmäßig deaktiviert. Es wird empfohlen, sie für den Fernzugriff auf Smartphones od. Computer zu aktivieren. Oder richten Sie sie später unter "Einstellungen > System >Info" ein.

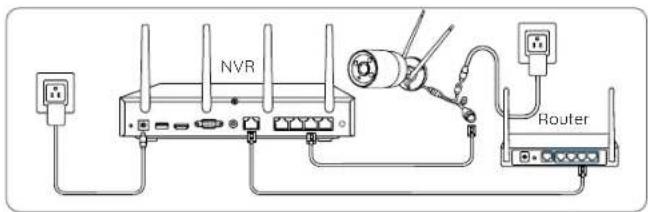

NVR Router

1. Schalten Sie Ihre WLAN-Kameras ein und verbinden Sie sie über Netzwerkkabel mit dem LAN-Port (für IP Kamera) am NVR.
2. Kilcken Sie auf WLAN Infos synchronisieren, um die Kameras mit dem WLAN des NVR zu verbinden.

WLAN Infos synchronisieren

1. Nach erfolgreicher Synchronisierung entfernen Sie die Netzwerkkabel und warten Sie einige Sekunden, bis sie wieder drahtlos verbunden sind.
2. Nachdem die WLAN-Verbindung erfolgreich hergestellt wurde, kann die Kamera am gewünschten Ort installiert werden. HINWEIS: Im Lieferumfang sind keine Kameras enthalten.

DeutschDeutsch18 19

Zugriff auf den NVR über Smartphone od. PC

1. Verbinden Sie den NVR über das mitgelieferte Netzwerkkabel mit einem Router.

2. Laden Sie Reolink App/Client herunter und starten Sie es, dann folgen Sie den Anweisungen, um auf den NVR zuzugreifen.

- Auf Smartphone

Scannen Sie den QR-Code, um die Reolink App herunterzuladen.

- Auf PC

Download-Pfad: Gehen Sie zu https://reolink.com > Support > App & Client.

Tipp zur Kamerainstallation

Tipps zur Installation

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann die Bildqualität aufgrund der Blendung durch Infrarot-LEDs, Umgebungslicht oder Statusleuchten beeinträchtigt werden.
• Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewährleisten, müssen die Lichtverhältnisse für die Kamera und das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu gewährleisten, empflehlt es sich, das Objektiv von Zeit zu Zeit mit einem welchen Tuch zu reinigen.
• Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert werden.
• Dank der zertifizierten IP-Schutzklasse kann die Kamera auch unter Bedingungen wie Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.
• Die Kamera kann bei extremer Kälte von bis zu -10 °C funktionieren, da sie beim Einschalten Wärme erzeugt. Sie können die Kamera in Innenräumen für einige Minuten einschalten, bevor Sie sie im Freien installieren.

HINWEIS: Bitte installieren Sie die Kameras innerhalb der Signalreichweite des NVR.

DeutschDeutsch20 21

Fehlersuche

Die Kamera zeigt keine Bilder auf dem Monitor an

Ursache 1: Die Kamera ist nicht eingeschaltet

Lösungen:

- Decken Sie die IR-LEDs der Kamera ab, um zu sehen, ob sie aufleuchten.

- Wenn Sie einen 12V Netzadapter haben, schalten Sie die Kamera mit dem Netzadapter ein.

Ursache 2: Kontoname oder Passwort sind falsch

Lösung: Melden Sie sich am NVR an, gehen Sie zu Einstellungen > Kanalseite und klicken Sie auf Ändern, um das richtige Passwort für die Kamera einzugeben. Wenn Sie Ihr Passwort vergessen haben, setzen Sie bitte Ihre Kamera zurück, um das Passwort auf die Standardeinstellung (leer) zurückzusetzen.

Ursache 3: Die Kamera ist keinem Kanal zugewiesen

Lösung:

Gehen Sie zu Einstellungen > Kanalseite, klicken Sie auf den gewünschten Kanal und wählen Sie dann Ihre Kamera für diesen Kanal aus. Wenn alle Kanäle bereits belegt sind, löschen Sie bitte die Offline-Kamera aus dem NVR. Dann ist der belegte Kanal frei.

Ursache 4: Keine WLAN-Verbindung nach Entfernen des Netzwerkkabels

Lösungen:

• Verbinden Sie die Kamera über ein Netzwerkkabel mit dem NVR. Gehen Sie auf dem Monitor zu Netzwerk > WLAN> Einstellungen, um das WLAN des NVR zu synchronisieren.
• Installieren Sie die Kamera innerhalb der Signalreichweite des NVR.
• Installieren Sie Antennen an der Kamera und am NVR.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com

Spezifikation

NVR

Arbeitstemperatur: -10°C bis 45°C

RLN12W Größe: 255 x 49,5 x 222,7mm

Gewicht: 1,4kg, für RLN12W

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keineschädlichen Interferenzen bewirken; (2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.
- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für Konformitätserklärung die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

ISED-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät sollte mit einem Mindestabstand von 20cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

CE Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

WLAN Betriebsfrequenz

BETRIEBSFREQUENZ:

2.4 GHz EIRP < 20dBm 5 GHz EIRP < 20dBm 5.8GHz EIRP < 14dBm

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs) innerhalb des Bandes 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen Union auf den Innenraumbetrieb beschränkt.

UKCA-Konformitätserklärung

Reolink erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen von Electromagnetic Compatibility Regulations 2016 und Electrical Equipment Safety Regulations 2016 entspricht.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyceln Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Begrenzte Garantie

Für dieses Produkt gilt eine 2-Jahres-Garantie, die nur gültig für Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Gerätes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.

Deutsch26
