BEDIENUNGSANLEITUNG RLC-823S1W REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsdiagramm 22

Einrichten der Kamera 23

Montleren der Kamera 24

Installation der Kamera 25

Fehlerbehebung 30

Technische Daten 31

Konformitätserklärung 32

Lieferumfang

Kamera

Wasserdichter Verschluss

Netzwerkkabel

Kurzanleitung

Überwachungs -Aufkleber

Montageschablone

Stromadapter

Packung mit Schrauben

Drahtseil Verankerung

4,5m Strom Verlängerungskabel

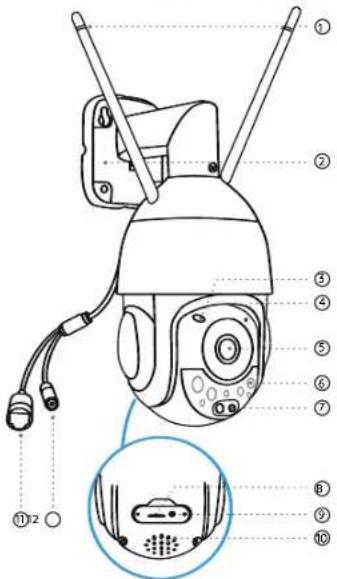

Über die Kamera Verbindungsdiagramm

① Antenne
② Halterung
③ Tageslichtsensor
④ Mikrofon
⑤ Objektiv
⑥ IR-LEDs
⑦ Spotlight
⑧ microSD-Kartenslot
⑨ Reset-Knopf
⑩ Lautsprecher
⑪ LAN-Anschluss
⑫ Stromanschluss

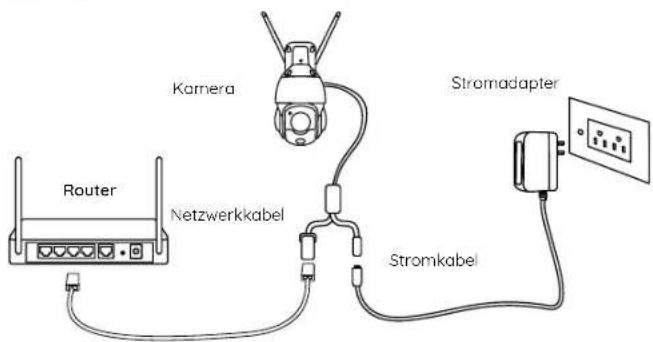

Schließen Sie Ihre Kamera vor der Ersteinrichtung wie folgt an:

1. Schließen Sie die Kamera mit einem Netzwerkkabel an einen LAN-Anschluss Ihres Routers an.
2. Verwenden Sie den Stromadapter, um die Kamera mit Strom zu versorgen.

HINWEIS:

Stellen Sie sicher, dass die Antennen installiert sind, bevor Sie die Kamera anschließen.

Kamera Router Netzwerkkabel Stromadapter Stromkabel

DeutschDeutsch21 22

Einrichten der Kamera Montieren der Kamera

Laden Sie die Reolink App oder Client Software herunter, starten diese und folgen den Anweisungen zur Ersteinrichtung auf dem Bildschirm.

- Mit Smartphone

Scannen, um die Reolink App herunterzuladen.

- Via PC

Download-Pfad für Reolink Client: https://reolink.com > Support > App & Client.

HINWEIS:

• Wenn Sie die WLAN-Kamera einrichten, müssen Sie zunächst die Anweisungen auf dem Bildschirm befolgen, um die WLAN-Konfiguration abzuschließen.
• Sobald die Kamera erfolgreich mit dem WLAN-Netzwerk verbunden ist, können Sie das Netzwerkkabel abziehen. Die Kamera funktioniert nun drahtlos.

Tipps zur Installation

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann es zu einer schlechten Bildqualität kommen, weil Infrarot-LEDs, Umgebungslicht oder Statusleuchten durch das Fenster blenden.
• Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Für eine optimale Bildqualität müssen die Kamera und das Aufnahmeobjekt die gleichen Lichtverhältnisse aufwelsen.
• Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, das Objektiv von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind.
• Dank der zertifizierten IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.

Installation der Kamera

Befestigung an der Wand

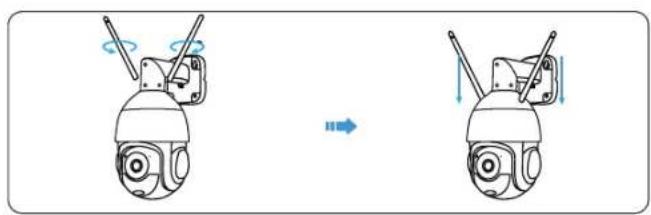

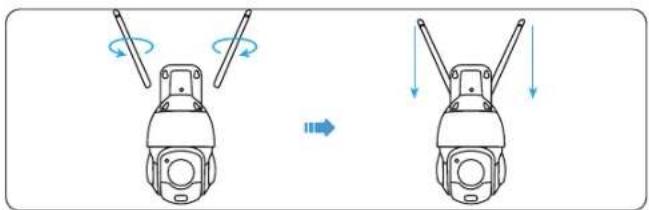

1. Bringen Sie die Antennen an der Kamera an.

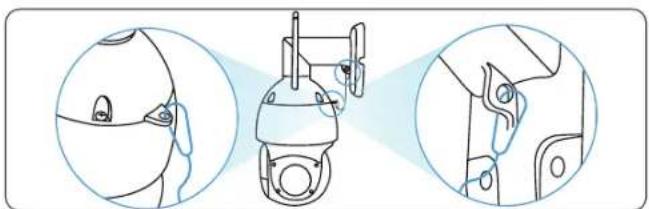

1. Verbinden Sie den Drahtsellanker zwischen der Kamera und der Halterung.

DeutschDeutsch25 26

1. Legen Sie die Montageschablone an der gewünschten Stelle der Wand an. Bohren Sie die Löcher.

1. Bringen Sie zwei Schrauben in den oberen beiden Löchern an und hängen Sie die Halterung darüber.

1. Bringen Sie zwei weitere Schrauben in den unteren beiden Löchern an, um die Halterung zu sichern.

Befestigung an der Decke

1. Bringen Sie die Antennen an der Kamera an.

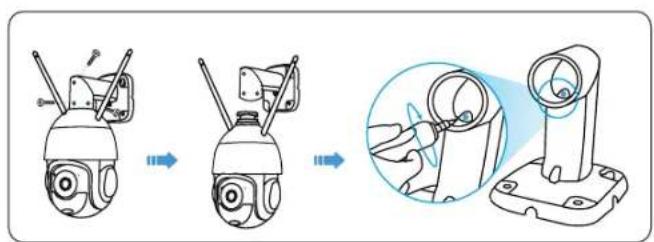

1. Lösen Sie die Schrauben, um die Kamera von der Halterung zu entfernen.


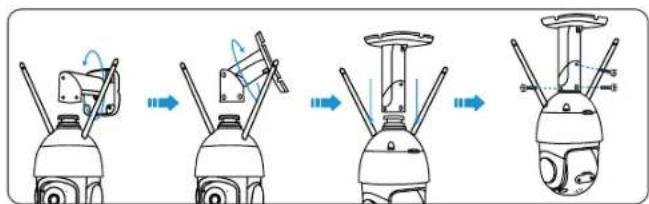

1. Lösen Sie die beiden Schrauben an der Innen- und Außenseite der Halterung und schwenken Sie sie so, dass sie senkrecht zur Decke steht. Ziehen Sie dann die Schrauben an der Halterung fest.

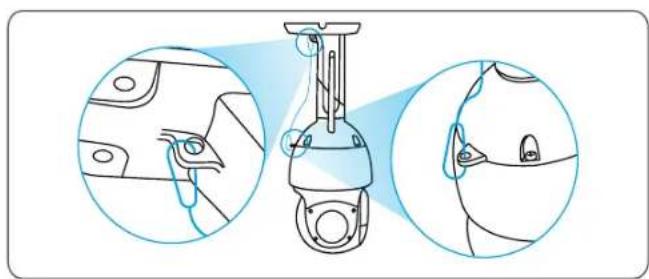

1. Verbinden Sie den Drahtsellanker zwischen der Kamera und der Halterung.

1. Bringen Sie die Montageschablone an der gewünschten Decken-Position an. Nun bohren Sie die Löcher, dann setzen Sie die Trockenbauanker ein.

1. Befestigen Sie die Basis der Halterung mit Schrauben an der Montagefläche.

Fehlerbehebung

Kamera lässt sich nicht einschalten

Bei nicht einschaltbarer Kamera versuchen Sie bitte die folgenden Lösungen:

- Überprüfen Sie, ob die Steckdose ordnungsgemäß funktioniert oder nicht. Versuchen Sie, die Kamera an eine andere Steckdose anzuschließen, um zu sehen, ob sie funktioniert.

- Bitte prüfen Sie, ob der Gleichstromadapter funktioniert oder nicht. Wenn Sie einen anderen 12-V-Gleichstromadapter haben, der funktioniert, verwenden Sie bitte diesen Adapter und sehen, ob er funktioniert.

Ansonsten kontaktieren Sie bitte den Reolink-Support unter https://support.

Infrarot-LEDs funktionieren nicht mehr

Wenn die Infrarot-LEDs Ihrer Kamera nicht mehr funktionieren, versuchen Sie

bitte die folgende Lösungen:

- Aktivieren Sie die Infrarotbeleuchtung auf der Selte Geräteeinstellungen über

die Reolink App/Client.

- Prüfen Sie, ob der Tag/Nacht-Modus aktiviert ist. Richten Sie das Auto-Infrarotlicht bei Nacht auf der Live View Seite per Reolink App/Client ein.

• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
• Auf Werkseinstellungen zurücksetzen, Infrarotlicht-Einstellungen überprüfen.

Wenn diese nicht funktionieren, wenden Sie sich an den Reolink-Support unter https://support.reolink.com/.

Bild ist unklar

Wenn das Bild der Kamera nicht klar ist, versuchen Sie bitte die folgenden Lösungen:

• Prüfen Sie die Kuppelabdeckung der Kamera auf Schmutz, Staub oder
  Spinnweben, und reinigen Sie sie mit einem welchen, sauberen Tuch. Der im Lieferumfang enthaltene Staubentferner wird empfohlen.
• Richten Sie die Kamera auf ein gut beleuchteten Bereich, da die Lichtverhältnisse die Bildqualität stark beeinflussen.
• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
  • Die Kamera auf die Werkseinstellungen zurücksetzen und erneut auschecken.

Technische Daten

Abmessung: 373\~177\~140mm (Deckenmontage)

Gewicht: 2,34kg

Betriebstemperatur: -10°C–+55°C (14°F–131°F)

Luftfeuchtigkeit bei Betrieb: 10%-90%

Für weitere Informationen besuchen Sie bitte https://reolink.com/.

Deutsch31 32Deutsch

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen:

(1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Hinweis:

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radiooder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine

oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.

• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
• Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.
• Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.
  Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen.
(2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement

Deutsch33 34

ISED-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

Deutsch

WiFi-Betriebsfrequenz

BETRIEBSFREQUENZ:

2,4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5.8 GHz EIRP < 14dBm

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs) Im Frequenzband 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen

Union (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI)) auf den Innenraumbetrieb beschränkt.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten

Deutsch35 36

Reolink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.
