RLC-823S1W - Caméra de surveillance REOLINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Reolink
Modèle	RLC-823S1W
Dimensions (montage au plafond)	373 × 177 × 140 mm
Poids	2,34 kg
Alimentation	Adaptateur secteur 12V DC (inclus)
Connectivité	WiFi double bande 2.4/5 GHz, port Ethernet RJ45
Vision nocturne	LEDs infrarouges et projecteur intégré
Audio bidirectionnel	Microphone et haut-parleur intégrés
Stockage local	Fente pour carte microSD (non incluse)
Température de fonctionnement	-10°C à +55°C
Humidité de fonctionnement	10% à 90%
Installation	Mur ou plafond, support et gabarit de montage inclus
Entretien	Nettoyer le dôme avec un chiffon doux
Sécurité et conformité	FCC, IC, CE
Garantie	2 ans (achat en boutique officielle ou revendeur agréé)
Contenu de la boîte	Caméra, couvercle étanche, câble Ethernet, adaptateur secteur, guide de démarrage rapide, autocollant de surveillance, gabarit de montage, sachet de vis, câble d'ancrage métallique, câble de rallonge 4.5 m

FOIRE AUX QUESTIONS - RLC-823S1W REOLINK

Comment configurer la caméra pour la première fois ?

Téléchargez l'application Reolink ou le client PC, puis suivez les instructions à l'écran. Connectez d'abord la caméra à votre routeur via un câble Ethernet et mettez-la sous tension. Pour une utilisation WiFi, terminez la configuration WiFi avant de débrancher le câble.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la prise électrique fonctionne et que l'adaptateur secteur est bien branché. Essayez un autre adaptateur 12V DC si disponible. Si le problème persiste, contactez le support Reolink.

Les LEDs infrarouges ne s'allument pas la nuit, comment résoudre ?

Assurez-vous que le mode Jour/Nuit est activé dans les paramètres de l'application. Vérifiez que les LEDs IR sont activées. Mettez à jour le micrologiciel et, si nécessaire, restaurez les paramètres d'usine.

L'image de la caméra est floue, que faire ?

Nettoyez le dôme avec un chiffon doux et propre. Dirigez la caméra vers une zone bien éclairée, car les conditions d'éclairage affectent la netteté. Mettez à jour le micrologiciel et rétablissez les paramètres d'usine si besoin.

Puis-je utiliser une carte microSD avec cette caméra ?

Oui, la caméra dispose d'une fente pour carte microSD (non incluse) pour le stockage local. Insérez la carte dans la fente située sous la caméra.

Comment réinitialiser la caméra aux paramètres d'usine ?

Localisez le bouton de réinitialisation sur la caméra (près de la fente microSD). Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que la caméra redémarre.

La caméra est-elle compatible avec un enregistreur NVR Reolink ?

Oui, la RLC-823S1W est compatible avec les NVR Reolink. Vous pouvez l'ajouter via le client Reolink ou l'interface du NVR.

Quelle est la portée du WiFi de la caméra ?

La portée WiFi dépend de l'environnement, mais avec le double bande 2.4/5 GHz, elle peut atteindre jusqu'à 50 mètres en extérieur en conditions dégagées. Pour une meilleure stabilité, utilisez le câble Ethernet.

Comment installer la caméra au plafond ?

Détachez la caméra du support, faites pivoter le support pour qu'il soit vertical, puis fixez-le au plafond à l'aide du gabarit de montage et des vis fournies. Utilisez le câble d'ancrage métallique pour sécuriser la caméra.

Quelle est la garantie de la caméra ?

La caméra bénéficie d'une garantie limitée de 2 ans valable pour les achats effectués dans la boutique officielle Reolink ou chez un revendeur agréé. Consultez le site Reolink pour plus de détails.

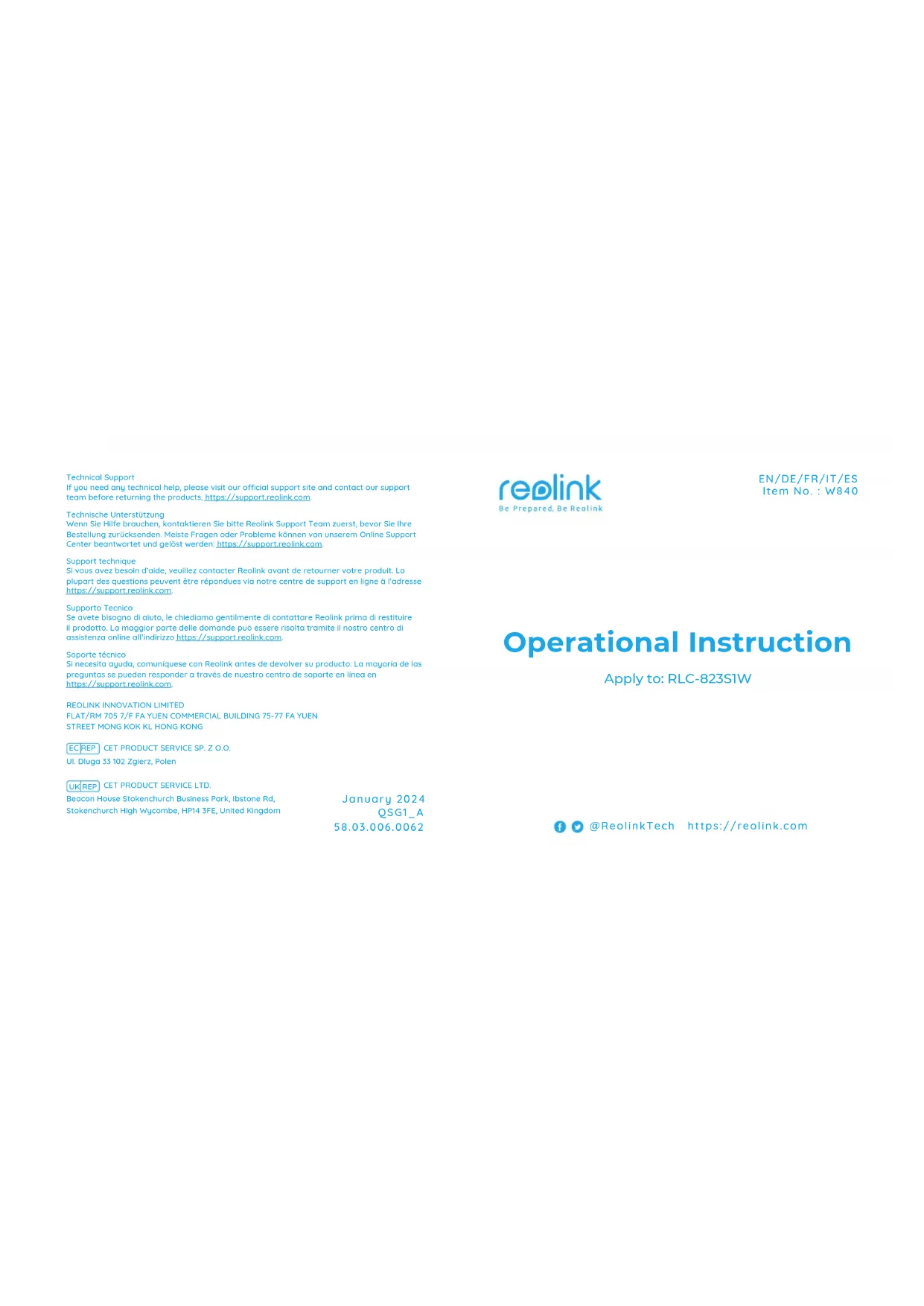

MODE D'EMPLOI RLC-823S1W REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.

English15

L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Operation of 5150-5250 MHz is restricted to indoor use only. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en Intérieur uniquement.

économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Der Betrieb von 5150-5250 MHz ist in Kanada nur für Innenräume zuge- lassen.

Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

Contenu de la Boîte 38

Présentation de la Caméra 39

Diagramme de Connexion 40

Configuration de la Caméra 41

Mise en Place de la Caméra 42

Installation de la Caméra 43

Dépannage 48

Caractéristiques 49

Notice de Conformité 50

Contenu de la Boîte

Caméra

Couvercle Étanche

Câble Ethernet

Guide de Démarrage Rapide

Autocollant de Surveillance

Gabarit de Montage

Adaptateur Secteur

Sachet de Vis

Câble d'Ancrage Métallique

Câble de Rallonge de 4.5m

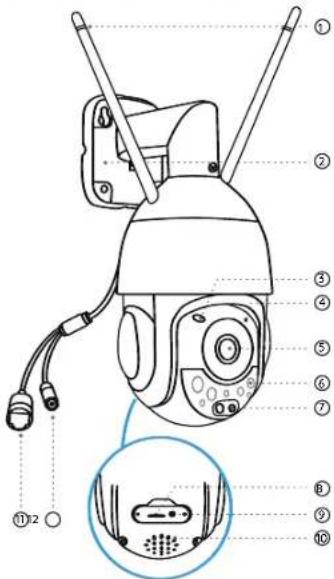

Présentation de la Caméra Diagramme de Connexion

FrançaisFrançais39 40

① Antenne
② Support
③ Détecteur de Lumière du Jour
④ Microphone
⑤ Objectif
⑥ LEDs IR
⑦ Spot
⑧ Fente Carte microSD
⑨ Bouton de Réinitialisation
⑩ Haut-parleur
⑪ Port LAN
⑫ Port d'Alimentation

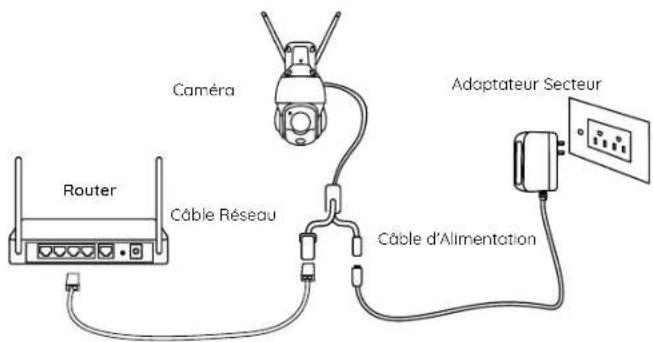

Avant la configuration initiale, suivez les étapes ci-dessous pour connecter votre caméra.

1. Connectez la caméra à un port LAN de votre routeur à l'aide d'un câble Ethernet.
2. Utilisez l'adaptateur secteur pour mettre la caméra sous tension.

REMARQUE:

Assurez-vous que les antennes sont installées avant de connecter la caméra.

Configurer la Caméra Mettre en Place la Caméra

Téléchargez et lancez le logiciel Reolink App ou Client, et suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur Smartphone

Scannez pour télécharger Reolink App.

- Sur PC

Chemin de téléchargement de Reolink Client : Rendez-vous sur https://reolink.com > Support > App & Client.

REMARQUE :

• Lors de la configuration de la caméra WiFi, vous devez d'abord suivre les instructions qui s'affichent à l'écran pour terminer la configuration WiFi.
• Une fois que la caméra s'est connectée avec succès au réseau WiFi, vous pouvez déconnectez le câble Ethernet. La caméra fonctionne désormais sans fil.

FrançaisFrançais41 42

Conseils d'Installation

• Ne pas orienter la caméra vers une source de lumière..
• Ne pas pointer la caméra sur une fenêtre en verre. Vous risqueriez d'avoir une mauvaise qualité d'image à cause du reflet des LED infrarouges, lumières ambiantes ou voyants sur la fenêtre.
• Ne placez pas la caméra dans une zone ombragée et orientez-la vers une zone bien éclairée. La qualité de l'image risque d'être médiocre. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être les mêmes.
• Pour une meilleure qualité d'image, il est recommandé de nettoyer le dôme avec un chiffon doux de temps en temps.
• Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou l'humidité et qu'ils ne sont pas obstrués par des saletés ou d'autres éléments.
• Grâce à l'étanchéité IP, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Toutefois, cela ne signifie pas que la caméra peut fonctionner sous l'eau.
• N'installez pas la caméra dans des endroits où la pluie et la neige peuvent frapper l'objectif directement.

Installer la Caméra

Installation au Mur

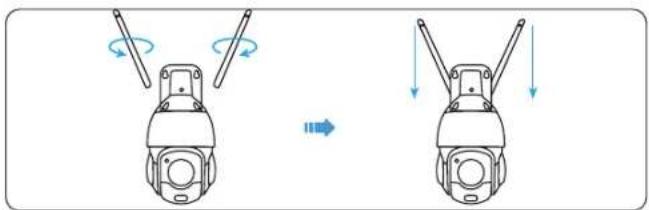

1. Installez les antennes sur la caméra.

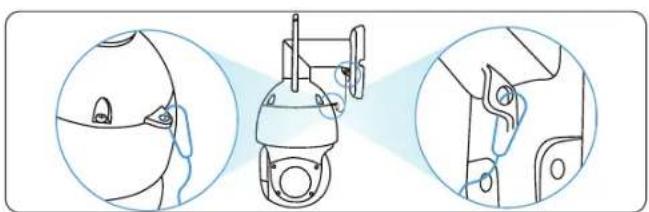

1. Connectez le câble d'ancrage métallique entre la caméra et le support.

FrançaisFrançais43 44

1. Placez le gabarit de montage à l'endroit souhaité du mur et percer les trous en conséquence.

1. Installez les deux vis dans les deux trous supérieurs et suspendez l'étrier par-dessus.

1. Installez deux autres vis dans les deux trous inférieurs pour fixer le support.

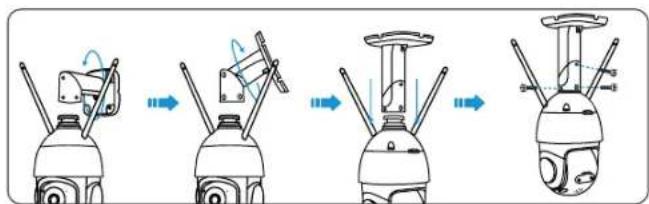

Installation au Plafond

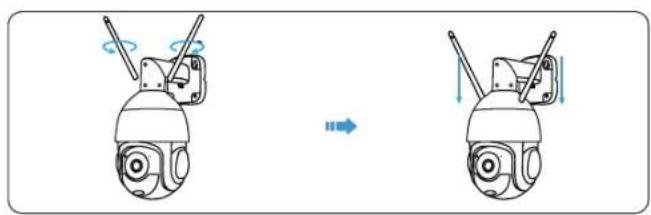

1. Installez les antennes sur la caméra.

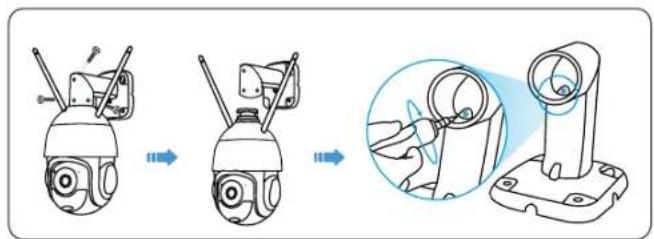

1. Desserrez les vis pour détacher la caméra du support.

1. Desserrez les deux vis situées à l'intérieur et à l'extérieur du support et faites-le pivoter de manière à ce qu'il soit à la verticale du plafond. Serrez ensuite les vis sur le support.

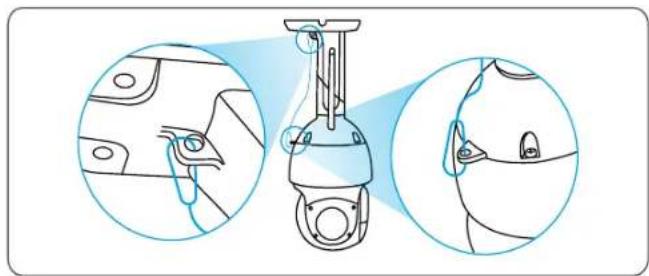

1. Connectez le câble d'ancrage métallique entre la caméra et le support.

1. Placez le gabarit de montage à l'endroit souhaité du plafond et percez les trous en conséquence, puis insérez les chevilles pour cloisons sèches.

1. Fixer la base du support à la surface de montage à l'alde de vis.

Dépannage

La Caméra Ne s'Allume Pas

Si votre caméra ne s'allume pas, essayez les solutions suivantes :

- Veuillez vérifier si la prise fonctionne correctement ou non. Essayez de brancher la caméra sur une autre prise et voyez si cela fonctionne. - Veuillez vérifier si l'adaptateur CC fonctionne ou non. Si vous disposez d'un autre adaptateur 12V DC en état de marche, veuillez utiliser cet autre adaptateur et voir s'il fonctionne.

Si ça ne fonctionne pas, contactez le Service d'Assistance Reolink à https://support.reolink.com/.

Les LED Infrarouge Ne Fonctionnent Plus

Si les LED infrarouges de votre caméra arrêtent de fonctionner, essayez les solutions suivantes :

• Activez les voyants infrarouges sur la page Paramètres de l'appareil via Reollink App/Client.
• Vérifiez si le mode Jour/Nuit est activé et réglez les lumières infrarouges automatiques pour la nuit sur la page Live View via Reolink App/Client.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.
• Restaurez les paramètres d'usine de la caméra et vérifiez à nouveau les

réglages de la lumière infrarouge.

Si ça ne fonctionne pas, contactez le Service d'Assistance Reolink à https://support.reolink.com/.

L'Image N'Est Pas Nette

Si l'image de la caméra n'est pas nette, essayez les solutions suivantes :

• Vérifiez que le dôme de la caméra n'est pas sale, poussièreux ou couvert de toiles d'araignée, et nettoyez-le avec un chiffon doux et propre. Il est recommandé d'utiliser l'absorbeur de poussière fourni dans l'emballage.
• Dirigez la caméra vers une zone bien éclairée, car les conditions d'éclairage affectent considérablement la qualité de l'image.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.
• Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau.

Caractéristiques

Dimension : 373*177*140mm (Montage au Plafond)

Poids : 2,34 kg

Température de Fonctionnement : -10°C\~+55°C (14°F\~131°F)

Humidité de Fonctionnement : 10%-90%

Pour plus de Spécifications, visitez https://reolink.com/.

Notice de Conformité

Déclaration de Conformité FCC

Cet appareil est conforme à la Section 15 des règles de la FCC. L'utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas cause d'interférences, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Remarque :

Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de Classe B, conformément à la Sartie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utiliséconformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminéen éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l'équipement et le récepteur.

• Branchez l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Attention : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'appareil.

Déclaration d'Exposition aux Radiations de la FCC

Cet appareil est conforme aux limites d'exposition aux rayonnements fixées par la FCC pour un environnement non contrôle. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre la source et votre corps.

Déclarations de Conformité ISED

Cet appareil contient un (des) émetteur(s)/récepteur(s) exempté(s) de licence qui est (sont) conforme(s) au(x) RSS(s) exempté(s) de licence d'Innovation, Sciences et Développement économique Canada. L'utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences.
(2) Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
L'émetteur/récepteur exempt de licence contenu dans le présent

Français51 52

appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'Exposition aux Rayonnements de l'ISED

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.

Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

Déclaration de Conformité Simplifiée de l'UE

Realink déclare que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/EU et de l'Union européenne.

Français

Fréquence de Fonctionnement du WiFi

FRÉQUENCE DE FONCTIONNEMENT :

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5.8GHz EIRP < 14dBm

Les fonctions des Systèmes d'Accès Sans Fil incluant les Réseaux Locaux Radio (WAS/RLAN) dans la bande 5150-5350 MHz pour cet appareil sont limitées à une utilisation en intérieur dans tous

les pays de l'Union Européenne (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Traitement Correct de ce Produit

Ce symbole signifie que ce produit ne doit pas être jeté avec les autres déchets ménagers, dans l'ensemble de l'UE. Pour prévenir tout risque d'atteinte à l'environnement ou à la santé humaine résultant d'une destruction incontrôlée des déchets, il convient de les recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour rapporter votre apparell usagé, nous vous invitons à utiliser les systèmes de retour et de collecte ou à contacter le détaillant chez qui vous avez acheté le produit. Celui-ci peut prendre en charge ce produit pour le recycler dans le respect de l'environnement.

Français53 54

Limited Warranty

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que si acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink

En apprendre plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à l'acceptation des Conditions d'Utilisation et de la Politique de Confidentialité de reolink.com. Tenir hors de portée des enfants.

Français
