MANUALE UTENTE RLC-823S1W REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Dentro la Confezione 56

Introduzione alla Telecamera 57

Schema di Collegamento 58

Configurare la Telecamera 59

Installazione the Camera 60

Installare la Telecamera 61

Risoluzione Problemi 66

Specifiche 67

Notifica di Coformità 68

Dentro la Confezione

Telecamera

Coperchio Impermeabile

Cavo Ethernet

Guida Rapida

Adesivo di Sorveglianza

Maschera di Montaggio

Adattatore

Confezione di viti

Ancoretta a Cavo

Prolunga di Alimentazione 4,5 m

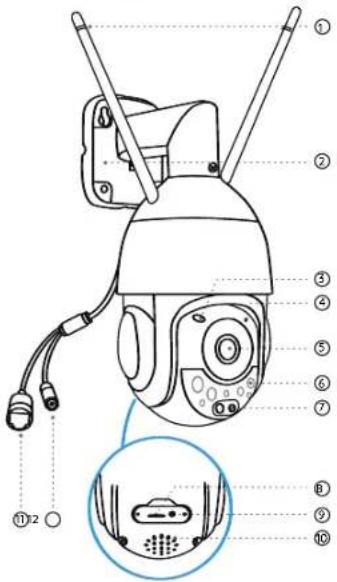

Introduzione alla Telecamera Schema di Collegamento

① Antenna
② Staffa
③ Sensore Luce Diurna
④ Microfono
⑤ Lente
⑥ LED IR
⑦ Faretto
⑧ Slota Scheda microS
⑨ Pulsante di Reset
10 Altoparlante
⑪ Porta LAN
⑫ Porta di Alimentazione

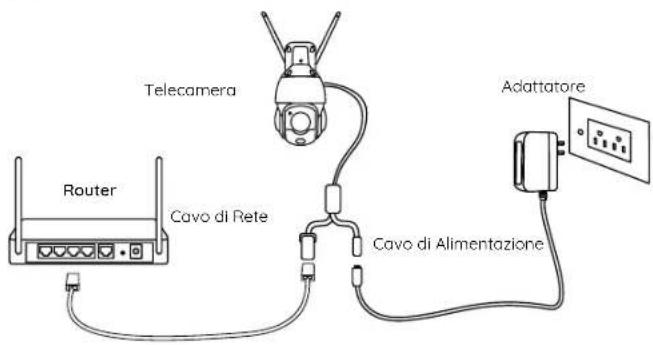

Prima della configurazione iniziale, seguire i passaggi seguenti per collegare la telecamera.

1. Collegare la telecamera a una porta LAN del router con un cavo Ethernet.
2. Utilizzare l'adattatore di alimentazione per accendere la telecamera

NOTA:

Assicurarsi che le antenne siano installate prima di collegare la telecamera.

Telecamera Router Cavo di Rete Adattatore Cavo di Alimentazione

Configurare la Telecamera Installare la Telecamera

Scaricare e avviare l'app Reolink o il software client e seguire le istruzioni visualizzate sullo schermo per completare la configurazione iniziale.

- Su Smartphone

Scnaionare per scaricare la App Reollnk.

• Su PC

Percorso di download del client Reolink: Andare su https://reolink.com > Supporto> App e cliente.

NOTA:

• Quando si configura la telecamera WiFi, è necessario seguire le istruzioni visualizzate sullo schermo per completare prima la configurazione WiFi.
• Una volta che la fotocamera si è collegata correttamente alla rete WiFi, si può scollegare il cavo Ethernet. La telecamera ora funzionerà in modalità wireless.

Italianoltaliano59 60

Suggerimenti per l'Installazione

• Non rivolgere la telecamera verso alcuna fonte di luce.
- Non puntare la telecamera verso una finestra di vetro. Oppure potrebbe verificarsi una scarsa qualità dell'immagine a causa del riflesso della finestra causato dai LED a infrarossi, luci ambientali o luci di stato.
- Non posizionare la telecamera in un'area ombreggiata e puntarla verso un'area ben illuminata. Farlo potrebbe dare come risultato una scarsa qualità dell'immagine. Per garantire la miglior qualità dell'immagine, le condizioni di illuminazione sia della telecamera che dell'oggetto da riprendere devono essere le stesse.
- Per garantire una migliore qualità dell'immagine, si consiglia di pulire di tanto in tanto il coperchio a cupola con un panno morbido.
- Assicurarsi che le porte di alimentazione non siano direttamente esposte all'acqua o all'umidità e non siano bloccate da sporco o altri elementi.
- Grazie alla classificazione di impermeabilità IP, la telecamera può funzionare correttamente in condizioni quali ploggia e neve. Tuttavia, ciò non significa che la telecamera possa funzionare sott'acqua.
- Non installare la telecamera in luoghi in cui ploggia e neve possono colpire direttamente l'obiettivo.

Installare la Telecamera

Installazione a Parete

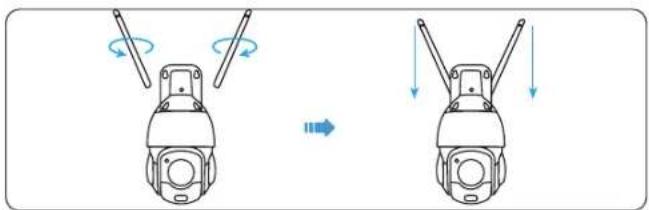

1. Installare le antenne sulla telecamera.

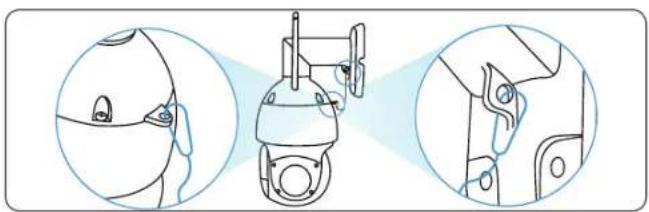

1. Collegare l'ancoraggio del cavo metallico tra la telecamera e la staffa.

Italianoltaliano61 62

1. Posizionare la maschera di montaggio nella posizione desiderata della parete e praticare i fori di conseguenza.

1. Installare due viti nei due fori superiori e appendere la staffa su di esse.

1. Installare altre due viti nei due fori inferiori per fissare la staffa.

Installazione a Soffitto

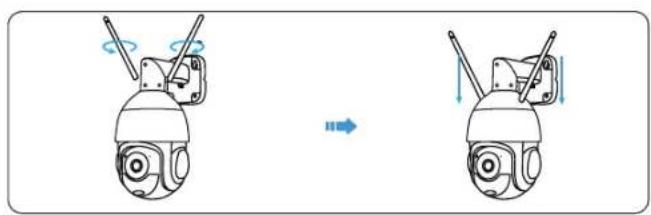

1. Installare le antenne sulla telecamera.

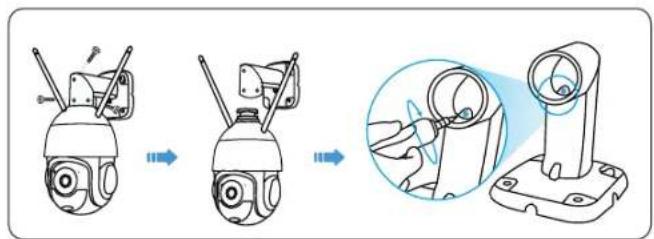

1. Allentare le viti per staccare la telecamera dalla staffa.


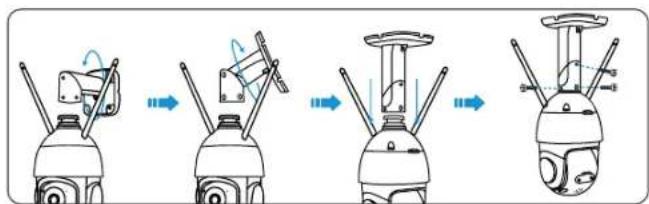

1. Allentare le due viti all'interno e all'esterno della staffa e ruotarla in modo che sia verticale rispetto al soffitto. Quindi stringere le viti sulla staffa.

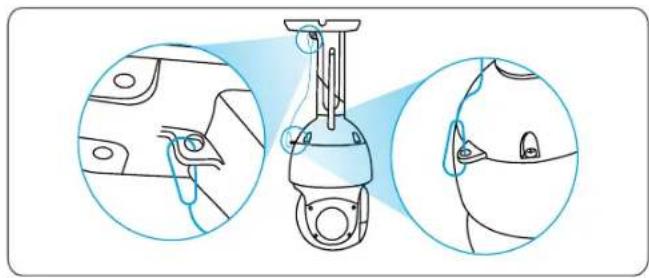

1. Collegare l'ancoraggio del cavo metallico tra la telecamera e la staffa.

5.. Posizionare la maschera di montaggio nella posizione desiderata del soffitto e praticare i fori, quindi inserire i tasselli per cartongesso.

1. Fissare la base della staffa alla superficie di montaggio con le viti.

Risoluzione Problemi

La telecamera non si accende

Se la telecamera non si accende, provare le seguenti soluzioni:

- Controllare se la presa funziona correttamente o meno. Provare a collegare la telecamera a una presa diversa e verificare se funziona. - Controllare se l'adattatore CC funziona o meno. Se si dispone di un altro adattatore di alimentazione da 12 V CC funzionante, utilizzare un altro adattatore di alimentazione e verificare se funziona.

Se questi metodi non funzionano, contattare il supporto Reolink su https://support.reolink.com/.

I LED a infrarossi Smettono di Funzionare

Se i LED a infrarossi della tua fotocamera smettono di funzionare, prova le seguenti soluzioni:

• Abilita le luci a infrarossi nella pagina Impostazioni dispositivo tramite l'app/client Reolink.
• Controlla se la modalità Giorno/Notte è abilitata e imposta le luci a infrarossi automatiche di notte sulla pagina Visualizzazione dal vivo tramite l'app/client Reolink.
• Aggiorna il firmware della tua fotocamera alla versione più recente.

- Ripristinare la fotocamera alle impostazioni di fabbrica e verificare nuovamente le impostazioni della luce a infrarossi. Se questi non funzionano, contatta il supporto Reolink all'indirizzo https://support.reolink.com/.

Immagine Non Chiara

Se l'immagine dalla fotocamera non è chiara, provare le seguenti soluzioni:

• Controllare se il coperchio a cupola della telecamera presenta sporco, polvere o ragnatele e pulire il coperchio a cupola con un panno morbido e pulito. Si consiglia l'assorbitore di polvere incluso nella confezione.
• Puntare la fotocamera verso un'area ben illuminata, poiché le condizioni di illuminazione influiscono notevolmente sulla qualità dell'immagine.
• Aggiornare il firmware della tua fotocamera alla versione più recente.
• Ripristinare la fotocamera alle impostazioni di fabbrica ed effettuare nuovamente il check-out.

Specifiche

Dimensioni: 373*177*140mm(Ceiling Mount)

Peso: 2.34kg

Temperatura Operativa: -10°C\~+55°C (14°F\~131°F)

Umidità Operativa: 10%-90%

Per ulteriori specifiche, visitare https://reolink.com/.

Notifica di Conformità

Dichiarazione di Conformità FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

Nota:

Questa apparecchiatura è stata testata ed è risultata conforme ai limiti dei dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura ad una presa su un circuito diverso da quel

lo a cui è collegato il ricevitore.

- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Attenzione: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare l'apparecchiatura.

Dichiarazione FCC sull'Esposizione alle Radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazioni di Conformità ISED

Questo dispositivo contiene trasmettitori/ricevitori esenti da licenza conformi agli RSS esenti da licenza del Canada per l'innovazione, la scienza e lo sviluppo economico. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dispositivo non può causare interferenze.

(2) Questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo.

Dichiarazione ISED sull'Esposizione alle Radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni IC RSS-102 stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata mantenendo una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazione di Conformità UE Semplificata

Reolink dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE e della Direttiva 2014/30/UE.

Frequenza Operativa Wi-Fi

FREQUENZA OPERATIVA:

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5.8GHz EIRP < 14dBm

Le funzioni dei sistemi di accesso wireless comprese le reti radio locali (WAS/RLAN) nella banda 5150-5350 MHz per questo dispositivo sono limitate all'uso interno solo in tutti i paesi europei

Paesi Unione Europea (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Smaltimento Corretto di Questo Prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici, in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il tuo dispositivo usato, utilizza i sistemi di restituzione e ritiro o contatta il rivenditore dove è stato acquistato il prodotto. Possano portare questo prodotto per un riciclaggio sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni valida solo se acquistato dal negozio ufficiale Reolink o da un rivenditore autorizzato Reolink

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.
