BEDIENUNGSANLEITUNG Argus 3 Ultra REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Kamera-Einrichtung 20

Aufladen der Kamero 22

Kamera-Installation 23

Wichtige Hinweise zur Verwendung des Akkus 27

Fehlerbehebung 29

Spezifikationen 29

Konformitätserklärung 29

DeutschDeutsch17 18

Lieferumfang

Kamera

KlettverschlussSicherheitshalterung USB-C Kabel

Reset-NadelLochschabKueanleitung Schild
Videoüberwachung

zur Montage

Päckchen mit Schrauben

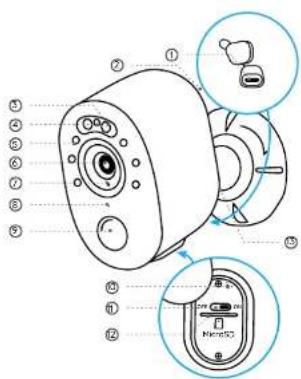

Über die Kamera

① USB-C Ladeanschluss
② Loutsprecher
③ Spotlight
④ Status-LED
⑤ 6 IR-LEDs
⑥ Objektiv
⑦ Tageslichtsensor
⑧ Eingebautes Mikrofon
⑨ PIR-Bewegungssensor
⑩ Reset-Taste
* Drücken Sie die Reset-Taste und halten Sie für über 5 Sekunden zur Wiederherstellung der Werkeinstellungen.
⑪ Ein-/Ausschalter
⑫ MicroSD-Kartenslot
⑬ Batterriestatus-LED

Unterschiedliche Zustände der Status-LED:

• Rotes Licht: WLAN-Verbindung fehlgeschlagen Blinkt: Standby-Status
• Blaues Light: WLAN-Verbindung erfolgreich Ein: Arbeitsstatus

DeutschDeutsch19 20

Kamera-Einrichtung

Kamera-Einrichtung mit Smartphone

Schritt 1 Herunterladen Sie Reolink App vom App Store oder Google Play Store.

Schritt 2 Schalten Sie die Kamera ein, um sie mit Strom zu versorgen.

Schritt 3 Öffnen Sie Reolink App, klicken Sie auf den „+“ Button, scannen Sie den QR-Code auf der Kamera zum Verknüpfen mit der Kamera und befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

HINWEIS: Dieses Gerät unterstützt 2,4GHz und 5GHz WLAN. Es wird empfohlen, das Gerät mit 5GHz WLAN zu verbinden, um ein besseres Netzwerkerlebnis zu erhalten.

Kamera-Einrichtung am PC (optional)

Schnitt 1 Reolink Client herunterladen und installieren: Gehen Sie auf https://reolink.com/de/ > Support > App & Client.

Schritt 2 Starten Sie Reolink Client, klicken Sie auf den „+“ Button, geben Sie den UID-Code der Kamera ein zum Verknüpten mit der Kamera und betolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

DeutschDeutsch21 22

Aufladen der Kamera

Es wird empfohlen, die Kamera vor der Installation vollständig aufzuladen.

Ladeanzeige:

• Orange LED: Wird geladen

Grüne LEB: Vollständig geladen

Laden Sie die Kamera mit einem 5V-Netzadapter auf (nicht inklusive).

Laden Sie die Kamera mit dem Reolink Solarpanel (nicht inklusive, wenn Sie nur die Kamera kaufen) auf.

Für eine bessere wetterfeste Leistung, decken Sie bitte immer den Ladeanschluss mit dem Gummistopfen ab, nochdem Sie die Kamera aufgeladen haben.

Kamera-Installation

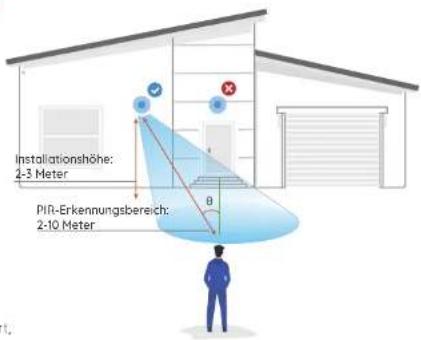

Hinweise zur Position der Kamera-Installation

- Installieren Sie die Kamera 2 bis 3 Meter über dem Boden, um den größten Erkennungsbereich des PIR-Bewegungssensors zu ermöglichen. - Bitte platzieren Sie die Kamera bei der Installation schräg, um eine bessere Leistung bei Bewegungserkennung zu gewährleisten.

HINWEIS: Falls sich das bewegende Objekt dem PIR-Sensor vertikal nähert, kann die Kamero die Bewegung möglicherweise nicht erkennen.

Installationshöhe: 2-3 Meter PIR-Erkennungsbereich: 2-10 Meter

Installation an der Wand

Drehen Sie die Basis, um sie von der Holterung zu entfernen.

Bohren Sie Löcher gemäß der Schablone und schrauben Sie die Basis der Holterung an die Wand. Befestigen Sie anschließend den anderen Teil der Holterung an der Basis.

HINWEIS Verwenden Sie bei Bedarf den im Lieferumfang entholtenen Anker für Trockenbau.

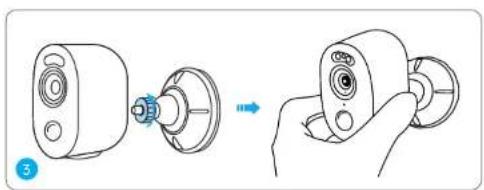

Schrouben Sie die Kamera an die Halterung.

Konfigurieren Sie die Kamera-Richtung, um das beste Sichtfeld zu erhalten.

Befestigen Sie die Kamera an der

Holterung, indem Sie den Einsteller im

Uhrzelgersinn drehen.

HINWEIS. Um die Kamera-Richtung später noch einzurichten, lösen Sie bitte die Holterung, indem

Sie den oberen Teil gegen den Uhrzeigersinn drehen

DeutschDeutsch25 26

Installation mit Klettverschluss

Ziehen Sie das mitgelieferte Klottband durch die Kameraholterung durch und befestigen Sie es dann an einem Baum. Dies ist die empfehlenswerteste Installationsmethode, wenn Sie die Kamera auf einem Baum platzieren wollen.

Wichtige Hinweise zur Verwendung des Akkus

Die Kamera ist nicht für 24/7 Überwachung bei voller Kapozität oder für Live-Streaming rund um die Uhr entwickelt. Sie zeichnet nur Bewegungsereignisse auf und liefert Live-Ansicht, nur wenn Sie sie benötigen. In diesem Betrag erfohren Sie nützliche Tipps zur Verlängerung der Akkulaufzeit: https://support.reclink.com/hc/en-us/articles/360006991893

1. Der Akku ist eingebaut. Sie können ihn nicht von der Kamera entfernen.
2. Loden Sie den Akku mit einem standardmäßigen und hochwertigen DC 5V Lodegerät oder einem Reolink Solarpanel. Es ist nicht mit Solarpanels anderer Hersteller kompatibel.
3. Laden Sie den Akku bei Temperaturen zwischen 0°C und 45°C auf und verwenden Sie den Akku bei Temperaturen zwischen -10°C und 55°C.
4. Halten Sie den Ladeanschluss trocken, sauber und frei von Schmutz und decken Sie den Ladeanschluss mit dem Gummistopfen ob, nachdem der Akku vollständig geladen ist.
5. Laden, verwenden oder lagern Sie den Akku nicht an Orten, on denen er heiß werden kann. Zum Beispiel, aber nicht ausschließlich, auf oder in der Nähe von Heizkörpern, Kochflöchen, Kochgeräten, Bügeleisen, Heizkörpern oder Kaminen.
6. Verwenden Sie den Akku nicht, wenn sein Gehäuse beschädigt, aufgequollen oder angegriffen erscheint. Beispiele sind, aber nicht ausschließlich, Auslaufen, Geruch, Dellen, Korrosion, Rost, Risse, Schwellungen, Schmelzen und Kratzer.
7. Befolgen Sie beim Entsorgen der gebrauchten Batterien immer die örtlichen Abfall- und Recyclinggesetze.

DeutschDeutsch27 28

Fehlerbehebung

Die Kamera ist nicht einzuschalten

Wenn die Kamera nicht einzuschalten ist, bitte versuchen Sie die folgenden Lösungen:

- Stellen Sie sicher, dass der Netzschalter eingeschaltet wird.

- Laden den Akku mit DC 5V/2A Netzteil auf. Falls das grüne Licht leuchtet, ist der Akku voll aufgeladen.

Bleibt es ungelöst, kontaktieren Sie bitte Realink Support.

Scannen des QR-Codes mit Smartphone fehlgeschlagen

Wenn Sie den QR-Code mit Ihrem Smartphone nicht scannen können, versuchen Sie bitte die folgenden Lösungen:

• Entfernen Sie den Schutzfilm vom Kamergobiektiv.
• Wischen Sie das Kameraobjektiv mit einem trockenen Papier/Handtuch/Taschentuch ab.
  • Verringern Sie den Abstand zwischen Ihrer

Kamera und dem Smartphone, damit die Kamera besser fokussieren kann.

- Stellen Sie sicher, dass genügend Licht vorhanden ist.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support.

WLAN-Verbindung bei der Ersteinrichtung fehlgeschlagen

Wenn die Kamera nicht mit dem WLAN verbinden konnte, versuchen Sie Folgendes:

• Bitte stellen Sie sicher, dass Sie das richtige WLAN-Password eingegeben haben.
• Stellen Sie Ihre Kamera näher an Ihren Router, um ein starkes WLAN-Signal zu gewährleisten.
• Ändern Sie die Verschlüsselungsmethode des WLAN-Netzwerks in WPA2-PSK / WPA-PSK (sicherere Verschlüsselung).
• Ändern Sie Ihre WLAN-SSID oder das Passwort und stellen Sie sicher, dass die SSID 31 Zeichen und das Passwort 64 Zeichen enthalt.
  Bleibt es ungelöst, kontaktieren Sie bitte Realink Support.

Spezifikationen

Arbeitstemperature:

-10°C bis 55°C (14°F bis 131°F)

Dimensionen: 127 x 90 x 56 mm

Gewicht: 335g

Weitere Spezifikationen erfahren Sie unter https://reolink.com/de/

Konformitätserklärung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät den wesentlichen Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU und der Richtlinie 2014/30/EU entspricht.

UKCA-Konformitätserklärung

Reolink erklärt, dass dieses Produkt den Bestimmungen von Radio Equipment Regulations 2017 and Electromagnetic Compatibility Regulations 2016 entspricht.

FCC-Konformitätserklärung

Das Gerät erfüllt die Anforderungen von Teil 15 der FCC Vorschriften. Der Betrieb unterliegt den zwei Bedingungen: (1) Das Gerät darf keine schadlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, inkl. Interferenzen, die unerwünschten Betrieb verursachen können. HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten sicherstellen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstranlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann esschädliche Störungen im Funkverkehr verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio oder Fornsohempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine

oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Epfänger.
• Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker, um Hilfe zu erhalten.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlungsexposition

Dieses Gerät entspricht den FCC-Strahlenexpositionsgrenzwerten, die für eine unkontrollierte Umgebung festgelegt sind. Dieses Gerät muss mit einem Mindestabstand 20cm von dem Radiator und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.

ISED-Erklärung zur Strahlungsexposition

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät muss mit einem Mindestabstand 20cm von dem Radiator und Ihrem Körper installiert und betrieben werden.

HINWEIS: Der Betrieb von 5150-5250 MHz ist in Konado nur für den Einsatz in Innenröumen zugelassen.

Richtige Entsorgung

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Hausheltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclern Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sommelsysteme oder wenden Sie sich an den Händler, bei dem Sie des Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Begrenzte Garantie

Dieses Produkt wird mit einer eingeschränkten 2-Jahres-Garantie geliefert, die nur gültig ist, wenn es im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gekauft wurde. Mehr: https://reolink.com/warranty-and-return/.

Datenschutz & AGB

Nutzen des Produkts unterliegt Ihrer Zustimmung zu den AGB und der Datenschutzrichtlinie auf reolink.com. Halten Sie es von Kindern fern.

WLAN Betriebsfrequenz

BETRIEBSFREQUENZ (die maximale Sendeleistung) 2.4GHz (Nur für 2.4GHz WLAN Kamera) 2412MHz --- 2472MHz (EIRP < 20 dBm) 5GHz 5150MHz --- 5250MHz (EIRP < 23 dBm) 5745MHz --- 5825MHz (EIRP < 14 dBm)

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs)

innerhalb des Bandes 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen Union auf den Innenraumbetrieb beschränkt. (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)
