BEDIENUNGSANLEITUNG Duo Floodlight PoE REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Melste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Einführung in Reolink Floodlight 14

Einrichten des Fluters 16

Installation des Fluters 17

Fehlersuche 19

Spezifikation 19

Konformitätserklärung 19

Lieferumfang

Fluter Montageplatte Netzadapter

Lochschablone zur Montage

Netzwerkkabel, 1m

Stromverlängerungskabel 4,5m

Schraubenpack

Schnellstart-Leitfaden

HINWEIS:

Der Netzadapter und das 4,5 m lange Verlängerungskabel sind nur in der WiFi-Version enthalten.
* Die Menge des Zubehörs variiert je noch dem von Ihnen gekauften Produktmodell.

DeutschDeutsch13 14

Einführung in Reolink Floodlight

WiFi Version

* Zum Wiederherstellen der Werkseinstellungen sollen Sie die Reset-Taste mit einer Nadel drücken.

Strom-Port

* Zum Wiederherstellen der Werkseinstellungen sollen Sie die Reset-Taste mit einer Nadel drücken.

Strom-Port

Einrichten des Fluters

Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

- Auf Smartphone

QR-Code scannen & Reolink App herunterladen.

• Auf PC

Reolink Client herunterladen: https://reolink.com > Support > App & Client.

HINWEIS:

- Wenn Sie das WiFi-Fluter einrichten, müssen Sie zuerst den Anweisungen auf dem Bildschirm folgen, um die WiFi-Konfiguration abzuschließen. - Wenn Sie das PoE-Fluter an einen Reolink PoE NVR anschließen, richten Sie den Fluter bitte über die NVR-Schnittsteile ein.

Installation des Fluters

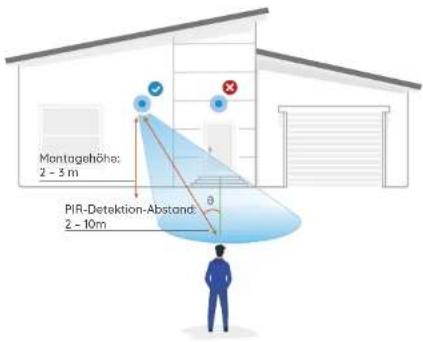

• Installieren Sie den Fluter 2 - 3 m (7 - 10 ft) über dem Boden. Diese Höhe maximiert den Erfassungsbereich des PIR-Bewegungssensors.
• Für eine bessere Bewegungserkennung installieren Sie den Fluter bitte schräg.

HINWEIS: Wenn sich ein Objekt dem PIR-Sensor vertikal nähert, kann es sein, dass der Fluter keine Bewegung erkennt.

Montagehöhe: 2 - 3 m PIR-Detektion-Abstand: 2 - 10 m

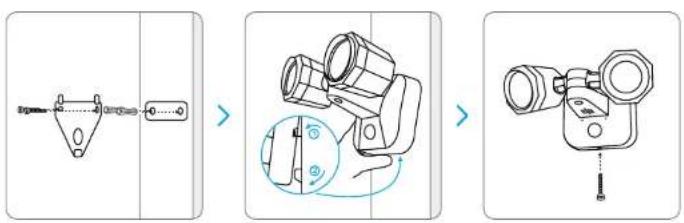

Den Fluter an der Wand montieren

1. Bohren Sie die Löcher entsprechend der Montageschablone.

2. Fixieren Sie die Montageplatte mit den beiden oberen Schrauben an der Wand, hängen Sie den Fluter daran.

3. Anschließend befestigen Sie den Fluter mit der unteren Schraube.

Fehlersuche

Fehlfunktion des Fluters

Wenn Ihr Fluter funktioniert nicht, versuchen Sie bitte die folgenden Lösungen:

Für PoE-Fluter

• Stellen Sie sicher, dass Ihr Fluter richtig eingeschaltet ist. Der PoE-Fluter sollte über einen PoE-Switch/Injektor, Realink NVR od.
  12-V-Netzadapter mit Strom versorgt werden.
• Beim Anschließen an ein PoE-Gerät, schalten Sie es auf einen anderen PoE-Port um und prüfen Sie erneut.
• Versuchen Sie es mit einem anderen Netzwerkabel

Für WiFi-Fluter

• Schließen Sie den Fluter an eine andere Steckdose an und prüfen Sie, ob er funktioniert.
• Scholten Sie den Fluter mit einem anderen funktionierenden 12V 2A DC-Adapter ein und

DeutschDeutsch19 20

prüfen Sie noch einmal.

Bleibt es ungelöst, kontaktieren Sie Reblink Support.

Spezifikation

Über Hardware

Licht: 40 Stk. / 18 W

Dimensionen: 216X118X160 mm

Gewicht: 635 g

Arbeitstemperatur: -10°C\~+55°C (14°F-131°F)

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

Dieses Gerät darf keine schädlichen Interferenzen verursachen, und dieses Gerät muss alle empfangenen Interferenzen akzeptieren,

einschließlich Interferenzen, die einen

unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 das

Gerat der Klüsse B. gehäts Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten sicherstellen. Dieses Gerät erzeugt und verwendet

Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den

Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr verursachen. Es kann jedoch nicht gerantiert worden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Verlegen oder richten Sie die

Empfangsantenne neu aus.

- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

- Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger ongeschlossen ist.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker, um Hilfe zu erhalten.

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung Verantwortlichen genehmigt sind, können die Berechtigung des Benutzers zum Betrieb der Geräte aufheben.

FCC RF-Expositionswarnungen

Das Gerät entspricht den für eine unkontrollierte Umgebung festgelegten FCC-Grenzwerten der Strahlenbelastung. Das Gerät muss mit einem Mindestabstand von 20 cm zwischen dem Strehler und dem Körper installiert und betrieben werden.

Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass der WLAN-Fluter den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht, der PoE-Fluter der Richtlinie 2014/30/EU entspricht.

Richtige Entsorgung dieses Produkts

Das Zeichen bedeutet, dass das Produkt nicht mit anderen Haushaltsabfällen entsorgt werden darf, uzw. in der ganzen EU. Um mögliche Schaden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es verantwortungsvoll, um die nachholtige Wiedernutzung von Ressourcen zu fördern. Um Ihr Altgeorät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händeler, bei dem Sie das Produkt gekauft haben. Dort kann das Produkt einem umweltgerechten Recycling zugeführt werden.

Begrenzte Garantie

Dieses Produkt wird mit einer eingeschränkten 2-Jahres-Garantie geliefert, die nur gültig ist, wenn es im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gekauft wurde. Mehr; https://reolink.com/warranty-and-return/.

HINWEIS: Wir hoffen, Ihnen geföllt der neue Kauf. Jedoch bei Unzufriedennheit und möglichem Zurückgeben, empfehlen wir Ihnen dringend, den Fluter vor der Rückgabe auf die Werkseinstellungen zurückzusetzen.

Datenschutz & AGB

Die Nutzung des Produkts unterliegt Ihrer Zustimmung zu den Nutzungsbedingungen und der Datenschutzrichtlinie auf realink.com. Bewahren Sie es außerhalb der Reichweite von Kindern auf.

Endbenutzer-Lizenzvertrag

Durch Verwenden der in das Reolink-Produkt eingebetteten Produktsoftware, erklären Sie sich mit den Bedingungen dieses Endbenutzer-Lizenzvertrags (EULA) zwischen Ihnen und Reolink einverstanden. Mehr https://reolink.com/oula/.

ISED-Erklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.

Hochfrequenzexposition IC-Erklärung

Das Gerät wurde bewertet, um allgemeine HF-Expositionsanforderungen zu erfüllen. Das Gerät kann unter mobilen Expositionsbedingungen eingesetzt werden Der Mindestobstand beträgt 20cm.

BETRIEBSFREQUENZ (Für die WLAN-Version) (Die maximale Sendeleistung)

2412MHz --- 2472MHz (19dBm)
