Caractéristiques techniques	Caméra de surveillance avec éclairage LED intégré, résolution 4MP, vision nocturne, angle de vue 150°.
Connectivité	Alimentation par PoE (Power over Ethernet), connexion réseau via câble Ethernet.
Utilisation	Idéale pour la surveillance extérieure, détection de mouvement, notifications en temps réel via application mobile.
Maintenance	Nettoyage régulier des lentilles, mise à jour du firmware via l'application.
Sécurité	Chiffrement des données, accès sécurisé via application, possibilité de configurer des zones de détection.
Informations générales	Compatible avec les systèmes de gestion de caméra, installation facile avec support inclus.

FOIRE AUX QUESTIONS - Duo Floodlight PoE REOLINK

Comment installer la caméra REOLINK Duo Floodlight PoE ?

Pour installer la caméra, commencez par choisir un emplacement avec une prise Ethernet PoE. Fixez le support mural avec les vis fournies, puis connectez le câble Ethernet à la caméra et à votre switch PoE. Enfin, alimentez la caméra et configurez-la via l'application REOLINK.

Que faire si la caméra ne s'allume pas ?

Vérifiez que le câble Ethernet est correctement connecté et que votre switch PoE fonctionne. Assurez-vous également que la caméra est correctement alimentée. Si le problème persiste, essayez de redémarrer le dispositif.

Comment accéder aux vidéos enregistrées ?

Les vidéos enregistrées peuvent être consultées via l'application REOLINK ou le logiciel client sur votre PC. Connectez-vous à votre caméra, accédez à l'onglet 'Lecture', puis sélectionnez la date et l'heure des vidéos que vous souhaitez visionner.

Comment régler la détection de mouvement ?

Dans l'application REOLINK, accédez aux paramètres de la caméra, puis à l'onglet 'Détection de mouvement'. Vous pouvez ajuster la sensibilité, définir des zones de détection et programmer des horaires pour la détection.

La caméra ne se connecte pas au réseau ?

Vérifiez que votre câble Ethernet fonctionne correctement et que le switch PoE est opérationnel. Assurez-vous que le réseau est actif et que la caméra est bien configurée pour se connecter au bon réseau.

Comment mettre à jour le firmware de la caméra ?

Pour mettre à jour le firmware, ouvrez l'application REOLINK, accédez aux paramètres de la caméra, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version du firmware.

Quels sont les options de stockage disponibles ?

La caméra REOLINK Duo Floodlight PoE prend en charge le stockage sur carte microSD, ainsi que le stockage sur le cloud via le service REOLINK. Vous pouvez également configurer l'enregistrement sur votre NVR compatible.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur le boîtier de la caméra. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, indiquant que la réinitialisation est réussie.

La lumière ne s'allume pas pendant la détection de mouvement ?

Assurez-vous que la fonction d'éclairage est activée dans les paramètres de la caméra. Vérifiez également que la détection de mouvement est correctement configurée et que l'environnement est suffisamment sombre pour activer la lumière.

Comment ajuster l'angle de la caméra ?

Pour ajuster l'angle de la caméra, dévissez légèrement les vis de montage sur le support mural, puis inclinez la caméra à l'angle désiré avant de resserrer les vis pour la maintenir en place.

Quels sont les prérequis pour utiliser la caméra avec un NVR ?

Pour utiliser la caméra avec un NVR, assurez-vous que le NVR est compatible avec les caméras REOLINK, qu'il est connecté au même réseau que la caméra et que la caméra est configurée pour enregistrer sur le NVR.

MODE D'EMPLOI Duo Floodlight PoE REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

L'émetteur/récepteur exempt de licence contenu dans le présent apparel est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparels radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radiocélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'exposition aux radiofréquences pour IC

L'appareil a été évalué pour répondre aux exigences générales en matière d'exposition aux RF. L'appareil peut être utilisé dans des conditions d'exposition mobiles.

La distance de séparation minimale est de 20cm.

OPERATING FREQUENCY (For WiFi Version)

L'émetteur/récepteur exempt de licence

contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Conoda applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pos produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'exposition aux radiofréquences pour IC

L'appareil a été évalué pour répondre aux

exigences générales en matière d'exposition aux RF. L'appareil peut être utilisé dans des conditions d'exposition mobiles. La distance de séparation minimale est de 20cm.

Contenu de la boîte 25

Introduction de Floodlights 26

Configurer le Floodlight 28

Installer le Floodlight 29

Dépannage 31

Spécifications 31

Avis de Conformité 31

Contenu de la boîte

Floodlight Plaque de montage Adaptateur

Gabarit de trou de montage

d'alimentation*

Câble Ethernet de 1 m

Rallonge électrique de 4,5m

Paquet de vis

Guide de démarrage rapide

Remarque :

* L'adaptateur d'alimentation et le rollonge électrique de 4,5m sont fournis seulement avec la version WIFI.

* La quantité d'accessoires varie en fonction du modèle de produit que vous achetez.

FrançaisFrançais25 26

Introduction de Floodlights

Version WiFi

Capteur de lumière du jour

Capteur PIR

Voyant d'état

Port LAN

Bouton de réinitialisation

* Appuyez sur le bouton de réinitialisation avec une épingle pour restaurer les paramètres d'usine.

Port d'alimentation

Capteur de lumière du jour

Capteur PIR

Voyant d'état

Port PoE

Bouton de réinitialisation

* Apouyez sur le bouton de réinitialisation avec une

épingle pour restaurer les paramètres d'usine.

Port d'alimentation

FrançaisFrançais27 28

Téléchargez et lancez le logiciel de Reolink App/Client, et suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur smartphone

Scannez pour télécharger l'application Reolink.

- Sur PC

Téléchargez et installez le Client Reolink. Allez sur https://reolink.com > Assistance > Appli & Client

Remarque :

- Lorsque vous configurez le Floodlight WiFi, vous devez d'abord suivre les instructions à l'écran pour terminer la configuration de WiFi.

- Si vous connectez le Floodlight PoE à un NVR PoE Reolink, veuillez configurer le floodlight via l'interface du NVR.

Installer le Floodlight

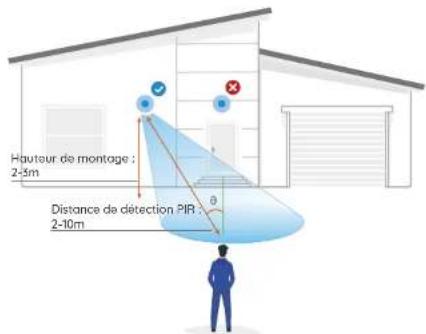

• Installez le floodlight à 2-3m (7-10 ft) au-dessus du sol. Cette hauteur maximise la portée de détection du capteur de mouvement PIR.
• Pour une meilleure détection de mouvement, veuillez installer le floodlight de façon angulaire.

Remarque : Si un objet en mouvement s'approche verticolement du capteur PIR, le floodlight ne déterctera pas peut-être le mouvement.

Hauteur de montage : 2-5m Distance de détection PIR : 2-10m

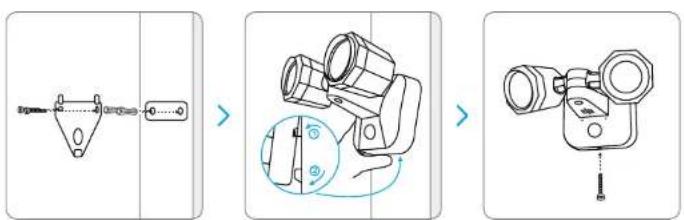

Fixer le floodlight au mur

1. Percez des trous conformément au modèle de montage.

2. Fixez la plaque de montage ou mur avec les deux vis supérieures et accrochez-y le floodlight.

3. Verrouillez ensuite le floodlight en position avec la vis inférieure.

Dépannage

Le floodlight ne s'allume pas

Si votre floodlight ne s'allume pas, esscayez les solutions suivantes :

Pour Floodlight PoE

- Assurez-vous que votre floodlight est allumé correctement. Le Floodlight PoE doit être alimenté par un commutateur/injecteur PoE, un NVR Reolink ou un adaptateur secteur 12V. - Si le floodlight est connecté à un périphérique PoE comme indiqué ci-dessus, connectez-le à un autre port PoE et vérifiez à nouveau. - Réessayez avec un autre câble Ethernet.

Pour Floodlight WiFi

- Branchez le floodlight dans une autre prise et voyez s'il fonctionne. - Allumez le floodlight avec un autre ad- optécur CC 12V 2A disponible et voyez s'il

fonctionne.

Si le problème n'est pas résolu, veuillez contacter le support Reolink.

Spécifications

Fonctionnalités matérielles

Lumière : 40pcs/18W Dimension : 216X118X160mm Poids : 635g Température de fonctionnement : -10°C\~+55°C (14°F\~131°F)

Avis de Conformité

Déclaration de conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute

interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

Remarque : Cet équipement a été testé et déclaré conforme aux limites applicables aux appareils numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produirant pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à le réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumont l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

- Réorienter ou rélocaliser l'antenne de réception - Augmenter la séparation entre l'équipement et le récepteur. - Brancher l'équipement sur une prise de courant d'un circuit différent de celui auquel le récepteur est connecté - Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à utiliser l'équipement.

Avertissement d'exposition aux RF de FCC :

Cet équipement est conforme aux limites d'exposition aux radiations fixées par la FCC pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20cm entre le radiateur et le corps.

FrançaisFrançais31 32

Déclaration de conformité UE simplifiée

Reolink déclare que le Floodlight WiFi est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/UE, le Floodlight PoE est conforme à la Directive 2014/30/UE.

Élimination correcte de ce produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'UE. Pour éviter tout dommage éventuel à l'environnement ou à la santé humaine dû à l'élimination incontroliée des déchets, recyclez le produit de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter les revendeurs où le produit a été acheté. Ils peuvent reprendre ce produit pour un recyclage respectueux de l'environnement.

Garantie limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle Reolink ou chez un revendeur agréé Reolink. En savoir plus : https://reolink.com/warranty-and-return/.

Remarque : Nous espérons que vous appréciez ce nouvel achat. Mais si vous n'êtes pas satisfait du produit et si vous voulez le retourner, nous vous conseillons vivement de réinitialiser l'apparell aux réglages d'usine par défaut avant de le retourner.

Conditions et Confidentialité

L'utilisation du produit est soumise à votre acceptation des Conditions d'utilisation et de la Politique de confidentialité sur https://reolink.com. Tenez-le hors de la portée des enfants.

Contrat de licence d'utilisateur final

En utilisant le logiciel du produit intégré au

produit Reolink, vous acceptez les termes du présent contrat de licence d'utilisateur final (« CLUF ») entre vous et Reolink. En savoir plus : https://reolink.com/eula/.

Déclarations d'ISED

Cet appareil contient un ou des émetteurs/récepteurs exempts de licence conformes aux RSS exempts de licence d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences. (2) Cet appareil doit accepter toute interférence, y compris les interférences qui peuvent entraîner un fonctionnement indésirable de l'appareil.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de

licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'exposition aux radiofréquences pour IC

L'appareil a été évalué pour répondre aux exigences générales en matière d'exposition aux RF. L'appareil peut être utilisé dans des conditions d'exposition mobiles. La distance de séparation minimale est de 20cm.

FREQUENCE DE FONCTIONNEMENT (Pour la version WiFi) (puisance maximale transmise)

2412MHz --- 2472MHz (19dBm)

Catalogo

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux

conditions suivantes:

(1) L'apporeil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'exposition aux radiofréquences pour IC

L'appareil a été évalué pour répondre aux exigences générales en matière d'exposition aux RF. L'appareil peut être utilisé dans des conditions d'exposition mobiles.

La distance de séparation minimale est de 20cm.
