MANUALE UTENTE Duo Floodlight PoE REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Cosa c'è nella Scatola 36

Introduzione al Reolink Floodlight 37

Impostazione del Riflettorre 39

Instolazione del Riflettore 40

Risoluzione dei problemi 42

Specifiche 42

Notifica di Conformità 42

Cosa c'è nella Scatola

Riflettore

Piastra di Montaggio Adattatore

Dima per Fori di Montaggio

Alimentazione*

Cavo Ethernet 1m

Cavo di Prolunga Elettrico 4.5m ^1

Confezione di Viti

Guida rapida

NOTA:

* L'adottatore di alimentazione e la prolunga di alimentazione da 4,5 m sono forniti solo con la versione WiFi.

* La quantità di accessori varia a secondo del modello di prodotto acquistato.

ItalianoItaliano35 36

Introduzione al Reolink Floodlight

Versione WiFi

Altoparlante Altoparlante

Sensore di luce diurna Sensore di luce diurna

Sensore di PIR Sensore di PIR

LED di Stato LED di Stato

Porta LAN Porta PoE

Pulsante di reset Pulsante di reset

* Premere il pulsante di reset con uno spillo

per ripristinare le impostazioni di fabbrica,

Porta di Alimentazione Porta di Alimentazione

ItalianoItaliano37 38

* Premere il pulsante di reset con uno spillo per ripristinare le impostazioni di fabbrica.

Impostazione del Riflettore

Scaricare e avviare l'App Realink o il software Client e seguire le istruzioni sulla schermo per completare la configurazione iniziele.

- Su Cellulare

Scondire per scaricare l'Aop Reolink.

• Su PC

Percorso di download del Reolink Client: Accedere a https://reolink.com > Support > App & Client.

NOTA:

- Quando si imposta il Floodlight WiFi, è necessario seguire le istruzioni sullo schermo per completare la configurazione WiFi. - Se si collega il Floodlight PoE a un NVR PoE di Reclink, impostare il Floodlight tramite l'interfaccio del NVR.

ItalianoItaliano39 40

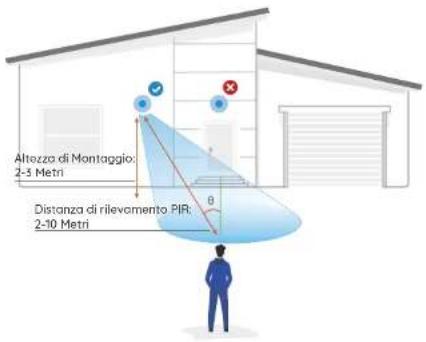

Installazione del Riflettore

• Installare il Riflettore 2-3 Metri (7-10 ft) dal suolo. Questa altezza ottimizza il campo di rilevamento del sensore di movimento PIR.
- Per migliorare la prestazione di rilevamento del movimento, installare il riflettore in modo angolare.

NOTA: se un oggetto in movimento si avvicina al sensore PIR in verticale, il riflettore potrebbe non rilevare il movimento.

Altozzo di Montaggio: 2-5 Metri Distanza di rilevamento PIR: 2-10 Metri θ

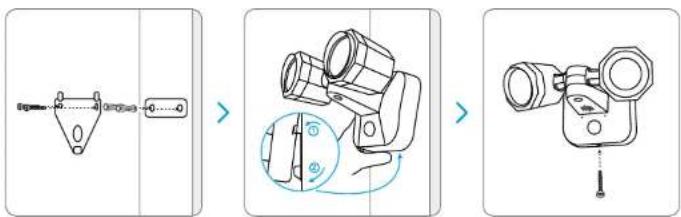

Montare il Riflettore a Parete

1. Forare in base alla dimo di monteggio.
2. Fissare la piastra di montaggio alla parete con le due viti superiori e appendere il riflettore.
3. Avvitare quindi il riflettore in posizione con lo vite inferiore.

ItalianoItaliano41 42

Risoluzione dei problemi

Floodlight non si accende

Se il tuo Floodlight non si accende, prova quanto segue:

Per Floodlight PoE

• Assicurarsi che il riflettore sia alimentato correttamente. Il Floodlight PoE deve essere alimentato da un interruttore/iniettore PoE, da un NVR Reclink o da un adattatore di alimentazione a 12 V.
• Se il riflettore è stato collegato a un dispositivo PoE come elencato sopra, collegarlo o un'altra porto PoE e ricontrollare.
  • Riprovare con un altro covo Ethernet.

Per Floodlight WiFi

• Collegare il riflettore a un'altro presa di corrente e verificare se funziona.
• Accendere il riflettore con un altro adattatore

do 12V 2A DC funzionante e verificare se funziona.

Se il problema persiste, contattare l'Assistenza Reolink.

Specifiche

Caratteristiche hardware

Luce: 40pcs/18W

Dimension: 216X118X160mm

Peso: 635g

Temperatura in operatività

-10°C\~+55°C (14°F\~131°F)

Notifica di Conformità

Dichiarazione di Conformità FCC

Il dispositivo è conforme alla Parte 15 delle regole FCC. L'operazione èsoggetta alle seguenti due condizioni:

questo dispositivo non può causare interferenze nocive, e questo dispositivo deve accettore qualsiasi interferenze ricevuta, incluse interferenze che possono causare operazioni indesiderate.

NOTA Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Porte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa apparecchiatura genero, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichoranno interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo l'apparecchiatura, l'utente è incoraggiato a cercare di correggere l'interferenza adottando una a più delle

seguent/ misure:

- Riorientare o riposizionare l'ontenna ricevente. - Aumentare la distanza tra l'apparecchiatura e il ricevitore. - Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato i ricevitora. - Consultare il rivenditore o un tecnico radio/TV esperto per ossistenza.

Combiamenti o modifiche non espressamente approvati dallo parte responsabile della conformità possono invalidare l'autorizzazione dell'utente a utilizzare l'apparecchiatura.

Dichiarazione di avvertenza RF FCC:

Il dispositivo è conforme ai limiti di esposizione alle radiazioni FCC stobiliti per un ambiente non controllo, il dispositivo può essere installata e utilizzato con una distenza minimo di 20cm tro il radiatore e il corpo.

CE Dichiarazione Semplificata di Conformità UE

Reolink dichiarà che il Floodlight WiFi è in conformità con i requisiti essenziali e altre rilevanti disposizioni della Direttiva 2014/53/EU, il Floodlight PoE è in conformità con la Direttiva 2014/30/EU.

Corretto Smaltimento del Prodotto

Questo marchio indice che questo prodotto non deve essere smaltito insieme ad altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o allo solute umano derivanti dallo smoltimento incontrollato dei rifiuti, è bene riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituore il dispositivo usato, utilizzare il sistema di resi e raccolta o contattare il punto vendita dove è stato acquistato il prodotto. Potranno recuperare il prodotto per un riciclo sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garenza limiteta di 2 anni, la quale si applica solo ai prodotti acquistati sul negozio ufficiale Reolink o presso i rivenditori autorizzati do Reolink. Per ulteriori informazioni: https://reolink.com/it/warranty-and-return/.

NOTA: Ci auguriamo che la tua esperienza di acquisto del nostro prodotto sia stata positiva. Nel caso non fossi soddisfatto del prodotto acquistato e avessi intenzione di restituirlo, ti chiediamo di ripristinore la telecamera alle impostazioni di fabbrica predefinite prime della restituzione.

Termini e Privacy

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.

Contratto di Licenza per l'Utente Finale

Utilizzando il software prodotto incorporato al prodotto Reolink, voi accettate i termini di questo accordo di licenza per l'utente finale ("EULA") fro voi e Reolink. Scopri di più: https://reolink.com/it/eula/.

Dichiarazioni ISED

Questo dispositivo contiene trasmettitore(i)/ricevitore(i) che è conforme agli standard ISED del Canada esenti da licenza RSS. L'operazione èsoggetto alle condizioni seguenti:

(1) questo dispositivo non deve causare interferenze.

(2) questo dispositivo deve accettore qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo.

Dichiarazione sulla Esposizione alle Radiazioni per IC

Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione RF. Il dispositivo può essere utilizzato in condizioni di esposizione portatile senza limitazioni. La minima distanza della separazione è di 20 cm.

FREQUENZA OPERATIVA

(Per la versione WiFi)

(potenza massima trasmessa)

2412MHz --- 2472MHz (19dBm)
